Замена масла гур lada largus (ваз ларгус) своими руками

Замена масла гур lada largus (ваз ларгус)

Здесь рассмотрено, как делается замена масла на Ладе Ларгус с мотором K4M, 16 клапанов которого нуждаются в особом внимании. Проводить замену надо каждые 15000 км либо раз в год. Заправочный объём равен 4,8 л. Ещё 100-200 мл потребуется, чтобы заполнить «новый» фильтр. Маслофильтр, как читатель понял, меняют вместе с моторным маслом. Для 16-клапанника других вариантов нет.

Фильтр моторного масла легко снимается даже из-под капота. Смотрим на видео, как именно.

Все действия по замене масла на Ларгусе «по шагам»

Рассмотрим, что делать перед тем, как поменять масло в двигателе Лады Ларгус, если число клапанов равно 16:

Прогреть двигатель, выключить зажигание, загнать автомобиль на яму;
Снять защиту картера. Нужен торцовый ключ «на 10» — им выкручивают шесть винтов снизу;
Сразу следует открутить пробку наливной горловины (жёлтую пластиковую).

Защиту снимают с одной целью — чтобы добраться до фильтра.

Слив отработки (старого моторного масла)

Защиты картера сейчас уже нет. Осталось взять 4-гранник «на 8» и выкрутить сливную пробку.

Ключом делают 1-2 оборота, дальше подставляют пустую ёмкость и выкручивают пробку рукой.

Время слива отработанного масла — не менее 10-ти минут. Будьте осторожны, масло горячее!

После того, как отработка сольётся, поверхность картера протирают, пробку заворачивают. Момент затяжки резьбы — 22 Н*м.

Замена масляного фильтра

Казалось бы, старый материал слит и сейчас — самое время завершить замену. Но ещё нужно поменять маслофильтр.

К корпусу фильтра проще подобраться снизу. Берём съёмник и откручиваем фильтр, вращая корпус против часовой стрелки.

Из старого фильтра выльется 100-200 мл «отработки».

Корпус нового фильтра надо заполнить маслом, но не полностью, а на треть. Понадобится 70-100 мл материала. Этим же маслом смазывают резиновый уплотнитель.

Протерев картер двигателя, новый фильтр вкручивают до упора. Момент затяжки будет равен 15-17 Н*м (от руки).

Льём новое масло

Объём масла в двигателе Лады Ларгус, если ГРМ содержит 16 клапанов, равен 5-ти литрам. Через горловину нужно залить 4,8 литра. Затем пробку закрывают и заводят двигатель.

Смысл — в том, чтобы погасить лампу давления масла. Заводимся, ждём три минуты и глушим двигатель.

Даже если контрольная лампа не горела, ждём 5-6 минут и проверяем уровень. Проверка проводится по щупу, а найти его можно возле бачка ГУР.

Извлекаем щуп, смотрим на метки. При необходимости доливаем масло. Главное — вернуть щуп на место, вдавливая его до упора.

Наливная горловина может использоваться и для откачки масла. Тонкие трубки и груша помогут решить проблему.

Артикулы (читать обязательно!)

Снизу из картера выкручивается пробка. Она снабжается шайбой. В комплекте эти детали не продают, только по отдельности.

Артикул пробки — 7703075348. Для шайбы удалось найти три артикула: 110265505R, 8200641648, 7703062062. В последнем случае это будет просто кольцо из меди.

Те, кто вкрутит пробку без шайбы, пусть пеняют на себя. Масло вытечет из поддона, но не сразу.

Шайбу можно изготовить из листа меди. Внутренний диаметр должен составлять 16,7 мм. Если потерялся щуп — не беда. Пользуйтесь артикулом 8200666287.

Выбор аналогов

Во-первых, у сливной пробки есть альтернативные артикулы — 7703075210, 7703075347, 7903075033. Аналоги для неё:

https://youtube.com/watch?v=LjpaInjh5zc

http://carfrance.ru/menyaem-maslo-v-16-klapannom-dvigatele-lady-largus/

Нет комментариев

Какое масло заливать в гидроусилитель руля Рено Логан

Производитель автомобилей Рено Логан, оснастил некоторые комплектации своей линейки, такой полезной и удобной для водителя опцией, как гидроусилитель рулевого управления. В подобную систему точно так же, как и в двигатель, заливается масло, и со временем ему тоже потребуется замена. Начинающие автолюбители никогда не задавались подобным вопросом, и не имеют никакого понятия какое масло подходит для систем рулевого управления автомобилем. В этой статье мы расскажем об этом.

Когда менять официально?

40 000 километров или не больше 2 лет — регламент замены жидкости в ГУР

Регламент от официального дилера гласит, что масло, которое залито прямиком с завода на Рено Логан, рассчитано на пробег в 40 000 километров или не больше 2 лет эксплуатации, в зависимости оттого, что будет раньше.

В каких случаях может потребоваться замена раньше срока?

Подробно о полной замене масла в системе гидроусилителя руля на Рено Логан!

Однако, следить за состоянием масла в расширительном бачке ГУР надо на каждом этапе технического обслуживания автомобиля. Для замены масла вне предусмотренных сроков станут:

Металлический мусор
Тёмный цвет жидкости
Неприятный запах

Для сравнения капля нового масла (обведена синим цветом), и пара капель «слитого» масла с ГУР

А также, для незамедлительного ремонта и проверки всей системы рулевого управления, станет недостаточный уровень масла ГУР в расширительном бачке, потому как при возникновении этой неисправности, температура масла быстро возрастёт, а сам механизм выйдет из строя.

В регулярной проверке уровня масла также нуждается и КПП, а про проверку уровня моторного масла и говорить не стоит!

Совет! Если при движении на автомобиле вы почувствовали, как руль стало тяжело крутить, и он стал словно дубовый, появился шум или посторонний гул. Незамедлительно отправляйтесь к мастеру. Потому как поломка гидроусилителя руля может обернуться в лучшем случае поломкой рулевого механизма, а в худшем, это может стать причиной дорожно-транспортного происшествия.

Какое масло заливаем в гидроусилитель?

Для сравнения в Dacia рекомендуется именно RENAULTMATIC D2

Для стабильной работы и надёжности при эксплуатации, производитель рекомендует к замене жидкости на синтетической и полусинтетической основе стандарта D2 ATF или PSF.

Подобные масла имеют оптимальные показатели по вязкости, плотности и рассчитаны для эксплуатации при температуре окружающей среды до -36° C, что вполне соответствует для погодных условий зимы в России.

Сервисная книжка «рекомендует» ELF RENAULTMATIC D2

Для полной замены жидкости в ГУР, производитель рекомендует масло ELF RENAULTMATIC D2 к классу Dexron II, что указано в сервисной книжке к любому автомобилю Рено Логан.

Однако, если же ваш автомобиль подвержен к постоянной нагрузке на рулевое управление, постоянным перепадам температур, тогда в этом случае будем актуально к использованию жидкости стандарта D3, или Elf Renault Matic G3.

По поводу использования масла в ГУР D3 или G3 — идут постоянные споры! Учитывайте это при выборе, так как Рено «не одобряет» такую замену. Некоторые владельцы Рено Логан замечают улучшения в работе гидроусилителя руля, а некоторые нет. Это повод для дискуссии, что думаете по этому поводу Вы?

Замены (аналоги)

Кроме рекомендуемого, Рено разрешает замену жидкостей других производителей, которые соответствуют всем предъявляемым требованиям и схожи с оригиналом:

Mobil ATF 220 (320).
Liqui Moly ATF 1100.
Castrol ATF D2 (D3).

Один из вариантов альтернативной замены масла в ГУР

Необходимо обратить особое внимание, что смешивание разных видов жидкости не допускаются. Иначе произойдет её вспенивание и весь механизм гидроусилителя может выйти из строя

Поэтому для подобной операции может понадобиться полная замена масла. Про нюансы подобных работ и процессе вы можете прочитать на нашем сайте в этой статье.

Соблюдайте правила технического обслуживания

Соблюдение таких простых правил и советов по техническому обслуживанию, осмотру рулевой системы и выбору рекомендуемой жидкости для гидроусилителя руля Рено Логан непременно положительно скажутся на общем состоянии систем управления и автомобиля в целом. Это позволит не только сэкономить деньги на непредвиденный ремонт, но значительно снизить риск возникновения дорожно-транспортного происшествия на дороге.

Характеристики ГУР у Лады Ларгуса

Этот узел не менее важен, чем тормозная система. От его работоспособности тоже зависит безопасность водителя и пассажиров. ГУР (гидравлический усилитель руля) обеспечивает возможность управления автомобилем путём лёгкой установки ведущих колёс в нужном направлении.

Схема ГУР Ларгуса

На Ладе Ларгусе устанавливается гидроусилитель комбинированного вида, т. е. некоторые его элементы расположены непосредственно в корпусе рулевого механизма. Иначе говоря, являются составляющей механической части рулевой колонки. ГУР Лады Ларгус состоит из стандартного набора элементов:

бачок;
насос ГУР, дополненный клапаном перепуска рабочей жидкости;
трубопроводы;
механизм перераспределения;
рабочий механизм.

Составных частей не так много, чем объясняется высокая надёжность гидроусилителя. Неисправности связанные с его работой случаются нечасто. Обычно неполадки возникают по причине нарушений правил эксплуатации самими автовладельцами. Гораздо реже – из-за естественного износа деталей, но, конечно, нельзя не учитывать низкое качество комплектующих.

Обслуживание сводится к соблюдению простых правил. Главное заключается в регулярной проверки уровня рабочей жидкости в расширительном бачке системы. Дополнительных регулировок ГУР не требует.

Проверять несложно, для этого достаточно открыть капот. Жидкость в системе нужна ещё и для смазки элементов ГУР. Если уровень будет низким, детали начнут изнашиваться слишком быстро. При подобной эксплуатации узел скорее выйдет из строя.

Заводское масло и правила выбора

Так как Лада Ларгус – это фактически аналог Рено Логан, для этого автомобиля подходит масло ГУР с французской модели. В свою очередь это подтверждает и производитель Ларгус.

Что рекомендуется использовать для замены жидкости в ГУР на Ладе Ларгус

Условия
Марка
Масло как для «француза» Рено Логан имеет лучшие показатели вязкости и плотности, создано с учётом эксплуатации в российских условиях при температуре до минус 40 градусов, и этого оказывается вполне достаточно для использования в средней полосе.
Синтетическое или полусинтетическое масло на основе стандарта D2 ATF, а также PSF.
Обратите внимание на сервисную книжку.
Там указывается масло марки ELF RENAULTMATIC D2.
Если автомобиль активно эксплуатируется и нагрузка на рулевой механизм значительная или машина используется в районах с экстремально низкими температурами.
В таком случае рекомендуется использовать масло с маркировкой D3 или Elf RENAULTMATIC G3.

Кроме этих марок рабочей жидкости ГУР, производитель рекомендует некоторые аналоги, которые по своим характеристикам максимально приближены к оригиналу:

Mobil ATF 220 или 320;
Castrol ATF D2 или D3;
Liqui Moly ATF 1100.

При самостоятельной замене масла ГУР следует учитывать, что смешивать жидкость разных марок нельзя ни в коем случае.

Результатом таких смешиваний станет вспенивание масла и, как следствие, выход из строя ГУР. Для замены необходимо использовать полный объем рабочей жидкости. Только соблюдение таких простых правил и рекомендаций по контролю уровня масла и выбору нужной марки в конечном итоге приведут к стабильной работе всей системы рулевого управления в целом. Так можно сэкономить деньги на дорогостоящий ремонт, а также значительно снизить риск попадания в ДТП из-за неисправного рулевого механизма.

Какого цвета должна быть жидкость гидроусилителя

Еще одним важным параметром жидкости механизма рулевого управления является ее цвет. В продаже можно найти жидкость в 3 вариантах цветов: зеленом, желтом и красном

Здесь важно отметить, что жидкости для гидроусилителя одного цвета можно между собой смешивать. При этом имеется важное правило: никогда не смешивайте минеральные и синтетические масла, касается оно и жидкостей для гидроусилителя

Предлагаем более подробно ознакомиться с отличиями жидкостей для рулевого управления разных цветов:

Красная. Данный цвет говорит о том, что подобная жидкость (в большинстве случаев) применяется для автоматической коробки передач

Она может быть как минеральной, так и синтетической, и при покупке масла красного цвета важно проверить данный параметр. Смешивать красную жидкость гидроусилителя можно с желтой, но нельзя с зеленой.
Желтая

Это универсальная жидкость гидроусилителя, которую можно встретить в автоматической и ручной коробке передач. Как отмечалось выше, масло желтого цвета предусматривает смешиваемость с красной вариацией.
Зеленая. Жидкость гидроусилителя зеленого цвета можно заливать только в автомобили с ручной коробкой передач. Ее нельзя смешивать с маслами других цветов.

Параметры вязкости, наличия присадок и других свойств минимально отличаются у жидкостей гидроусилителя руля одного цвета. Именно поэтому при покупке масла для доливки в бачок гидроусилителя, в первую очередь, необходимо смотреть именно на его цвет, а не на другие показатели.

Почему нельзя экономить при выборе жидкости для гидроусилителя руля

При выборе жидкости для гидроусилителя следует обращать внимание на известных производителей аксессуаров для автомобилей. Подобный расходный материал лучше приобретать в специализированных магазинах для автолюбителей, поскольку он напрямую влияет на безопасность движения

Некачественная жидкость для гидроусилителя может иметь следующие недостатки: Потеря свойств при повышенных температурах. При работе жидкость гидроусилителя на некоторых автомобилях «разогревается» выше 100 градусов по Цельсию. Масло с присадками низкого качества может начать сворачиваться при столь высоких температурах, что приведет к затруднению вращения рулевого колеса. Особо низкокачественные жидкости для гидроусилителя могут вовсе вывести из строя гидроусилитель при высоких температурах. В такой ситуации рулевое управление продолжит работать, но после водителю придется ремонтировать элементы гидроусилителя;

Выделение опасных паров для пассажиров автомобиля. Количество химических реагентов, намешанных в жидкость для гидроусилителя, ничуть не меньше, чем в присадках для автомобиля. Жидкость гидроусилителя при повышенных температурах выделяет пары, которые могут быть опасны для здоровья пассажиров. Если приобретать подобные масла в специализированных магазинах и от проверенных брендов, беспокоиться о вредных парах не стоит, тогда как в стремлении сэкономить при покупке «с рук», можно получить жидкость с содержанием вредных или даже опасных элементов.

Основные неполадки ГУР и варианты их устранения

Рулевая рейка Рено Логан с ГУР представляет собой достаточно надежный узел, который редко выходит из строя. Если за гидроусилителем следить, то эта система не будет беспокоить автовладельца. Чтобы не допустить поломки узла, нужно вовремя определять неисправности в его работе и, соответственно, своевременно производить ремонт системы. Каждый автовладелец должен время от времени проверять уровень вещества в бачке — если он падает, это говорит о необходимости проведения диагностики.

Какие неполадки характерны для усилителя:

Утечка масла. Такая неисправность может быть связана с поломкой датчика давления жидкости, проблему позволит решить замена устройства. Также утечка расходного материала может быть обусловлена механическим повреждением расширительного бачка или самих шлангов. Возможно, утечка масла осуществляется через соединители.
Водителю нужно прикладывать значительно больше усилий для вращения рулевого колеса. В данном случае необходимо заняться диагностикой для определения поломки. В том случае, если усилие для поворота руля чрезмерное и при этом равномерное, то возможно, причина заключается в приводном ремешке, его надо проверить в первую очередь. Возможно, ремешок износился или растянулся, тогда его надо будет поменять на новый. Если же состояние ремня нормальное, то нужно заняться более детальной диагностикой. Как показывает практика, может быть такое, что такие симптомы обусловлены неполадкам в работе элементов подвески либо механических составляющих системы рулевого управления. Необходимо более тщательно проверить шаровые опоры, рулевые пальцы, а также работоспособность рулевой рейки и прочих элементов.
Если при повороте рулевого колеса появились рывки, это может свидетельствовать о попадании воздушной пробки в систему, недостаточном давлении либо заедании золотника распредвала. Следует отметить, что образование воздушной пробки в системе может быть связано с поломкой контроллера давления. Если один из составляющих элементов дает течь, это может привести к попаданию воздуха в ГУР.
Неработоспособность усилителя также может быть связана с выходом из строя насоса. Такая проблема встречается довольно часто, обычно при поломке насоса приходится ставить новый агрегат.

Датчик давления ГУР

Замена жидкости ГУРа

решил заменить жидкость в гидроусилителе руля причину указывать бессмысленно, пробег 74500 км, жидкость ни разу за 4,5 года не менялась, многие на своих а/м видели, как это выглядит и слышали, как работает, особенно в морозы. итак. для начала выбор жидкости. прочитав ветку про Масло для гидроусилителя и его расход изучил опыт коллег и рекомендации производителя. Заводское масло Mobil ATF 52475 смысла не было искать, да и желания тоже, на ELFMATIC G3 тоже были нарекания ввиду агрессии к цветмету, изучил ассортимент и цены в магазинах. выбор пал на:

это новинка, в магазинах в наличии не было (во всяком случае у нас), покупал через Емекс, стоимость 408 рублей/литр. один из решающих критериев было:

делал всё по инструкции из видео про ремонт рено (видео есть в ветке форума) всё просто. 1. вывешиваем передние колёса (чтобы потом было легче вращать рулём при прокачке) 1а. забытый пункт))) снимаем пластиковый патрубок воздухозасоса и убираем в сторону — будет мешать. 2. отшприцовываем старую жидкость из бачка 3. разжимаем хомуты и снимаем шланги с бачка, сам бачок демонтируем (снимается потягиванием вверх), бачок промываем (я пользовался бензином при промывке) 4. сливаем остатки масла самотеком в подготовленную заранее емкость (я опытным путем сделал чашку из обрезанной пластиковой бутылки объёмом 3 литра, высота примерно 10 см. была выше — мешала, пришлось обрезать) 5. далее «прямой» шланг (тот, что потолще) просто поднимаем вверх и в сторону, он пока не нужен, а шланг «обратки» направляем в подготовленную ёмкость и просим напарника вращать до упора руль вправо и влево. из шланга обратки польётся старая отработанная жидкость, заканчиваем, естессно, когда жидкость перестанет течь. это примерно 5-6 циклов. 6. смотрим внимательно на крышку бачка:

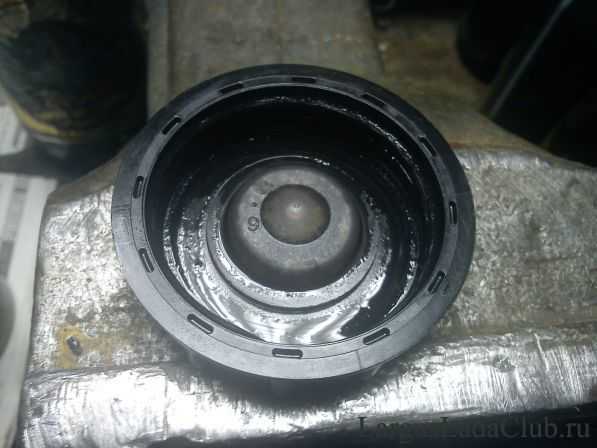

изнутри там находится пластиковый колпачок, в нем кусочек поролона в виде таблетки. это клапан воздушный бачка. я выжал из этого поролона старое масло и собрал обратно. отверстие в крышке должно быть чистым! крышка должна дышать! 7. далее собираем всё обратно. я специально купил два литра масла, чтобы промыть систему. если у вас в наличии всего литр, эту операцию можно пропустить. я надел толстый «прямой» шланг на бачок, отверстие «обратки» на бачке заглушил пальцем и стал вливать новое масло в бачок. напарник по команде вращал руль влево-вправо, жидкость с бачка уходила прокачивалась, по мере её ухода я в бачок поливал, а с шланга «обратки» сливалась промывка. как только пошло чистое масло, промывку прекратил. 8. окончательная сборка. ставим назад хомуты, патрубок, доводим масло до уровня (традиционно посредине между мин и макс, так, чтобы на холодной машине уровень был не ниже мин), а на горячей не выше макс. 9. ставим назад фильтр — сеточку (которую предварительно также промыли), он сделана для того, чтобы осадок из бачка не забил отверстие в крышке. как вынуть/вставить сеточку отдельный разговор, определяется, как грицца, пальпацией. вставляется только в одном положении, главное не передурить и не сломать. 10. Обязательно!!!!! закрываем крышку бачка (завинчиваем) и теперь запускаем двигатель. вращаем руль вправо/влево до упора, 3-4 цикла достаточно. глушим двигатель и смотрим уровень масла, при необходимости доводим до уровня. если не закрыть крышку бачка, то масло под давлением насоса будет фонтанировать в крайних положениях руля. слил старого масла я вот столько:

примерно литр, наверное. чистая жидкость выглядит вот так:

очень аппетитно, так и хочется накатить))))) да. на запах какая то интересная, очень трудно идентифицировать, похоже на слабый запах солёных грибов с пряностями, как то так))) на моторное не похоже совсем. на всё у меня ушло примерно 1,2 литра, промывал не жалеючи. сейчас машина стоит на работе, в обед собираюсь откачать из бачка клизмой масло, и влить чистой в бачок, не снимая его, конечно. т.к. масла осталось 800 мл, девать его всё равно некуда, а в следующий раз буду новое покупать. вот и всё. всем удачи да. забыл. с какими трудностями столкнулся — не так просто получилось разжать хомуты на шлангах бачка. вернее разжать просто, но с места их сдвинуть не просто — прикипают немного, и шланги прикипают к бачку.

Особенности замены жидкости ГУР на Ларгусе

Благодаря тесному сотрудничеству концерна АвтоВАЗ и Renault автолюбители получили надёжный и неприхотливый автомобиль Lada Largus. Эта модель стала достаточно популярной по многим причинам, среди которых функциональность, практичность, неплохое качество сборки и доступная цена. За счёт высокого клиренса и низких свесов обеспечивается отличная проходимость, мощная силовая установка выдает хорошие динамические характеристики, а современный рулевой механизм, дополненный гидравлическим усилителем руля, помогает с лёгкостью управлять автомобилем.

Характеристики ГУР у Лады Ларгуса

Схема ГУР Ларгуса

бачок;
насос ГУР, дополненный клапаном перепуска рабочей жидкости;
трубопроводы;
механизм перераспределения;
рабочий механизм.

Особенности устройства гидроусилителя Лады

Рулевой механизм Ларгуса обычный, реечного типа. Устроен по принципу передвижения шестерни по рейке, но для облегчения прилагаемого давления на рулевое колесо используется гидравлический усилитель. Подобный механизм распространен на большинстве легковых автомобилей. Объясняется это просто: конструкция состоит из минимума деталей, КПД у ГУР высокое. Несмотря на свою надежность, рулевой механизм с гидроусилителем не выдерживает постоянного передвижения по ухабам и неровностям дорожного покрытия, отсюда и частое возникновение вибраций.

На ГУР Лады Ларгус устанавливается насос с лопастями, с помощью которых осуществляется возможность движения масла в системе ГУР. Лопастной насос находится на двигателе, где закреплен на кронштейне и встроен в привод ГРМ, т. е. в движение лопасти насоса приводятся поликлиновым ремнём привода коленвала. Это значит, нужно своевременно подтягивать ремень генератора, хотя для этого есть специальный ролик-натяжитель.

Привод рулевого механизма конструктивно имеет две рулевые тяги, соединённые с рычагами поворотных кулаков подвески спереди при помощи шарнирных соединений. В отличие от других моделей ВАЗ, на Ларгусе есть подрамник, на котором и закреплена рулевая рейка с ГУР в пыльнике (на всех остальных моделях ВАЗ рулевой механизм закреплён на щитке моторного отсека).

Во время запуска силовой установки масло в системе ГУР Ларгуса из бачка посредством создаваемого насосом давления движется к клапану распределения. При повороте колеса в ту или иную сторону при помощи этого клапана соединяется одна из полостей ГУР с трубками, а другая с трубопроводом высокого давления. Поршень гидроусилителя соединен с рулевой рейкой, приводит в движение шестерню, в результате чего начинает двигаться и рейка. Движение рейки вправо или влево заставляет поворачиваться поворотные кулаки, так осуществляется поворот направо или налево.
