Елм 327 для лады весты

Сканер подойдет для Весты

Так выглядит китайский автомобильный сканер с блютузом

Если у вас автомобиль отечественного производства, то вам стоит выбирать версию прошивки 1,5, по причине того, что адаптер с прошивкой 2,1 не работает с программой OpenDiag Mobile, которая разработана специально для диагностики отечественных автомобилей. В версии прошивки 2,1 часть протоколов некорректно обрабатывается.

Если на адаптере прошивка 1,5, то она будет работать и с иномарками после 1996 года, которые поддерживают стандарт OBD-2, и с отечественными автомобилями через программу OpenDiag Mobile. На адаптере с прошивкой 2,1 работают уверенно машины после 2008-2009 годов.

До 2008-2009 года бывает, если на автомобиле используется нестандартный протокол диагностики, то 2,1 может не соединиться с вашим автомобилем. Поэтому, если у вас автомобиль 1998 года, то лучше склониться к выбору адаптера с версией прошивки 1,5.

Для начала подключим адаптер с версией прошивки 2,1. Для этого вставляем его в диагностический разъем Лады Весты, включаем зажигание на автомобиле. Заходим в настройки на смартфоне. Выбираем блютуз, включаем поиск нового устройства, нажимаем на найденное устройство.

Запрашиваем пароль, после чего нужно ввести стандартный пароль для блютуз адаптера. Обычно это 1234 или 0000. После этого выходим из меню блютуз и находим программу OpenDiag, Веста также будет диагностироваться.

Диагностика и проверка подвески Лада Веста своими руками

Лада Веста отличается от других моделей Лада не только внешними чертами, но и с технической точки зрения. Например, АвтоВАЗ оснастил Весту новой подвеской с L-образными рычагами. Разберемся, как оценить ее техническое состояние и самостоятельно определить источники стука, скрипа или хруста.

Проверить переднюю и заднюю подвески Весты можно во время движения по неровной дороге. Подвеска должна работать без стуков, скрипов и других посторонних звуков. После переезда лежачих полицейских автомобиль не должен продолжать раскачиваться.

Осматриваем шины, если заметен односторонний износ протектора, то это свидетельствует о нарушении углов установки колес (в результате износа деталей подвески) или неправильной регулировке.

Порядок проверки стоек амортизатора без специального стенда не отличается от привычного. Сразу после поездки (пока рабочая жидкость в амортизаторах не остыла) несколько раз раскачиваем переднюю часть кузова в вертикальном направлении. Если кузов по инерции совершает более двух колебаний, то неисправен один или оба амортизатора. Эффективность гашения колебаний проверяется на стенде. Аналогично проверяем амортизаторы задней подвески.

Покачиваем верхнюю часть колеса в поперечном направлении. Если есть даже небольшой люфт, слышны стуки или щелчки, то необходимо проверить состояние подвески и ступицы более детально. Вывешиваем колеса и покачиваем колесо в вертикальной и горизонтальной плоскости:

  • Если люфт ощущается только с отпущенной педалью тормоза (с нажатой люфта нет), то вероятней всего изношен подшипник ступицы.
  • Если люфт есть в обоих случаях (нажатым тормозом и без), значит неисправность в подвеске Весты.
  • Если люфт чувствуется в вертикальной плоскости — изношена шаровая опора или слабое крепление стойки.
  • Если люфт есть только в горизонтальной плоскости — неисправен наконечник рулевой тяги (для передней подвески).

Передняя подвеска Весты: 1 – лонжерон подрамника дополнительный; 2 – подрамник передней подвески; 3 – рычаг нижний передней подвески; 4 – кулак поворотный со ступицей в сборе; 5 – стойка телескопическая передней подвески в сборе; 6 – стабилизатор поперечной устойчивости со стойками в сборе.

Задняя подвеска Весты: 1 – рычаги задней подвески; 2 – прокладка пружины нижняя; 3 – пружина задней подвески; 4 – прокладка пружины верхняя; 5 – опора верхняя в сборе; 6 – буфер хода сжатия с защитным кожухом в сборе; 7 – амортизатор задней подвески; 8 – ось ступицы заднего колеса; 9 – барабан тормозной с подшипником ступицы заднего колеса в сборе.

Проверяем стойки амортизаторов. Сначала осматриваем их на наличие механических повреждений и подтеканий жидкостей. Затем монтажной лопаткой прикладываем усилие к стабилизатору поперечной устойчивости, люфта быть не должно (иначе меняем стойки).

Проверяем состояние заднего и переднего сайлент-блоков рычага, покачивая монтажной лопаткой проушину нижнего рычага. Люфта быть не должно, иначе меняем рычаг.

Проверяем шаровую опору. Сначала визуально осматриваем защитный чехол, он должен быть без повреждений. Затем монтажной лопаткой проверяем отсутствие люфта в нижней шаровой опоре.

Визуально проверяем подушки стабилизатора поперечной устойчивости, выпучиваний и растрескиваний резины быть не должно.

Проверяем надежность крепления задних амортизаторов к рычагу, отсутствия люфта в соединении. Для осмотра опоры верхнего крепления заднего амортизатора можно поддомкратить заднюю часть автомобиля и снять колесо.

Проверяем сайлент-блоки рычагов задней подвески, используя монтажную лопатку как рычаг. Если есть люфт или повреждения резиновых элементов, заменяем балку задней подвески.

Проверяем стойки стабилизатора. Вывернуть колесо и захватить рукой нижний шарнир. Если во время поперечного качания кузова есть хоть малейший зазор, то рука это почувствует. Аналогично проверяем люфт в верхнем шарнире. Процесс также показан на видео:

Напомним, стук и скрип в подвеске Весты может быть вызван из-за отсутствия смазки резиновых втулок или шайбы верхней опоры стоек. Сравнение подвески Весты с другими моделями Лада обсуждаем в этой статье. Другие инструкции по ремонту и обслуживанию автомобиля найдете в содержании.

Способы диагностики Лада Веста

Существует две разновидности считывания ошибок из памяти бортового компьютера автомобиля.

  1. Самодиагностика – бортовой компьютер может показать автомобилисту имеющиеся ошибки. Простая процедура позволяет выполнить ремонт без дополнительного оборудования. Минусом считается невозможность определения точного расположения поломки или ее системы – БК укажет только направление, в котором следует искать дефект.
  2. Использование диагностического сканера – сложная процедура не выполнимая в домашних условиях. Для нормальной диагностики потребуется подключить к машине ноутбук или планшет со специальной программой. Обычно подобное выполняется исключительно в специализированных мастерских.

Как сбросить ошибки на Весте

После диагностики и устранения неисправностей необходимо сбросить ошибки бортового компьютера для его нормальной работы в дальнейшем. Если все оставить как есть – бортовые системы автомобиля могут работать с перебоями даже в исправном состоянии.

Обычно на более простых модификациях производителя сброс номеров осуществляется при помощи обнуления счетчика бортового компьютера или снятия клемм аккумулятора.

Сброс ошибок Лада Веста выполняется исключительно при подключении диагностического сканера. В специальной программе присутствует возможность полного управления и контроля бортовых систем в части электроники. Перейдя в соответствующий раздел настроек, мастер может устранить из памяти устройства все коды ошибок и сбоев.

Почему горит chek engine что мне делать дальше

В ситуации, когда горит или мигает чек, водитель должен прислушаться к работе механизмов. Если сбоев и ощутимых перемен в работе мотора нет, возможно, произошла ошибка, или сбой автоматической система lada. Заглушите двигатель, и снова заведите его. Если chek engine опять загорается, возникли какие-то проблемы, и горит он не просто так.

Попытайтесь справится с ситуацией

Обратите внимание, нет ли изменений в работоспособности автомобиля. Если двигатель работает в обычном режиме, и веста нормально едет, её не подёргивает, нет стуков, скрипов и шумов, проверьте крышечку топливного резервуара

Если она негерметично закручена, или нарушена целостность самого резервуара, чек тоже может загореться.

Возможны и другие проблемы – неисправность кислородного датчика, некачественное топливо, поломка педали газа, и т.д.

Как сбросить ошибки на Весте

После диагностики и устранения неисправностей необходимо сбросить ошибки бортового компьютера для его нормальной работы в дальнейшем. Если все оставить как есть – бортовые системы автомобиля могут работать с перебоями даже в исправном состоянии.

Обычно на более простых модификациях производителя сброс номеров осуществляется при помощи обнуления счетчика бортового компьютера или снятия клемм аккумулятора.

Сброс ошибок Лада Веста выполняется исключительно при подключении диагностического сканера. В специальной программе присутствует возможность полного управления и контроля бортовых систем в части электроники. Перейдя в соответствующий раздел настроек, мастер может устранить из памяти устройства все коды ошибок и сбоев.

Параметры

Электронное устройство управления двигателем на «Лада Веста» – «Ителма М86». Всеми остальными узлами управляет ЦБКЭ. С системами автомобиля связь осуществляется через шину данных CAN. Кроме штатно установленных узлов, ЭБУ осуществляет взаимодействие со следующими устройствами:

  • сигнализацией;
  • GPS-трекером.

Блок ителма. Источник фото: drive2.ru

Основное требование для подключения – возможность работы по протоколу, совместимому с ЭБУ двигателя.

Через блок ЦБКЭ можно осуществить диагностику основных узлов автомобиля:

  • автоматической коробки передач;
  • антиблокировочной системы ABS;
  • приборной панели;
  • электроусилителя руля.

Предусмотрен контроль состояния электропакетов и подушек безопасности. Разработчики предусмотрели более 50 параметров, по которым можно контролировать работу устройств. В руководстве по эксплуатации приведено около ста распространенных кодов ошибок, о которых способен информировать ЭБУ двигателя. Всего насчитывается 3000 неисправностей, которые можно выявить диагностикой.

По значениям, утвержденным в руководстве, контролируются и настраиваются системы электронного управления. По данным, полученным со сканера, определяются:

  • точные обороты двигателя на холостом ходу и при нагрузке;
  • температура охлаждающей жидкости;
  • расход топлива;
  • параметры бортовой электрической сети.

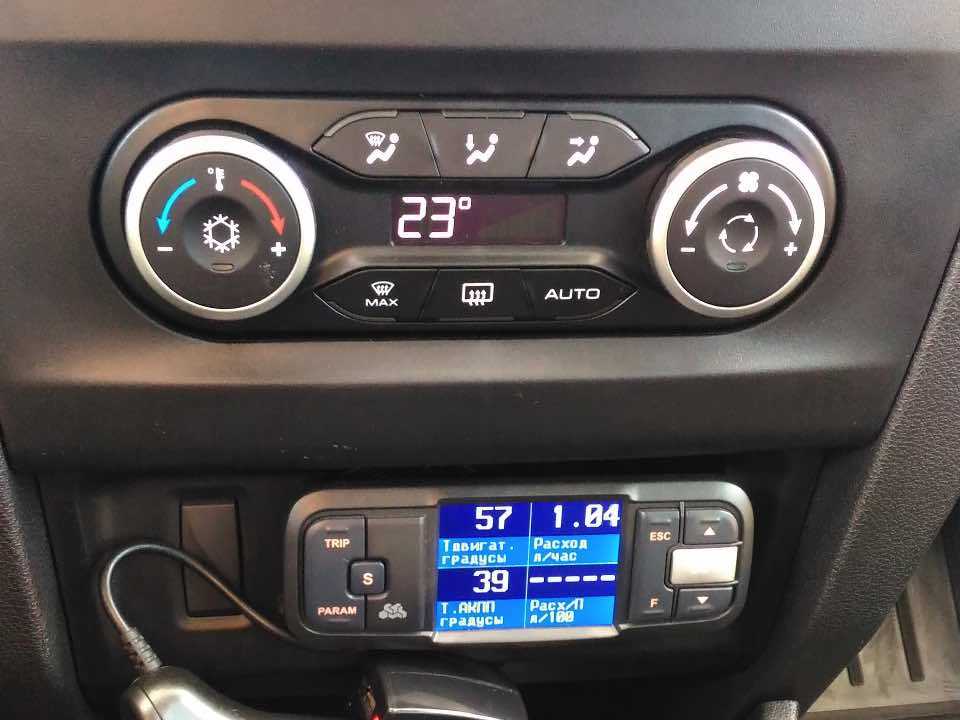

Точный суммарный пробег автомобиля определяет маршрутный компьютер. Данные, полученные со сканера, могут отличаться от приборных показателей. При диагностике можно четко оценить техническое состояние автомобиля и получить графические отчеты.

Способы диагностики Лада Веста

Существует две разновидности считывания ошибок из памяти бортового компьютера автомобиля.

  1. Самодиагностика – бортовой компьютер может показать автомобилисту имеющиеся ошибки. Простая процедура позволяет выполнить ремонт без дополнительного оборудования. Минусом считается невозможность определения точного расположения поломки или ее системы – БК укажет только направление, в котором следует искать дефект.
  2. Использование диагностического сканера – сложная процедура не выполнимая в домашних условиях. Для нормальной диагностики потребуется подключить к машине ноутбук или планшет со специальной программой. Обычно подобное выполняется исключительно в специализированных мастерских.

Диагностика катализатора

Я буду считать, что все просмотрели это видео и сейчас все могут настраивать программу и наш сканер.

После того как мы наладили подключение с автомобилем, в программе, вам нужно добавить специальные окна. Я вам настоятельно рекомендую «графики»

Нажимаем и держим на пустом экране в открытой программе – далее «добавить прибор» — в списке ищем пункт – «НАПРЯЖЕНИЕ 1-ГО ДАТЧИКА 02 БАНКА 1» — затем повторяем все тоже самое, только добавляем «НАПРЯЖЕНИЕ 2-ГО ДАТЧИКА 02 БАНКА 1».

Второй набор датчиков «CAT B1S1» и «CAT B1S2» — они показывают температуру до катализатора и после.

Теперь запускаем двигатель, и ждем, чтобы машина прогрелась до рабочей температуры, летом хватит 5 – 7 минут.

И вот теперь начинаем считывать показания с первых датчиков по напряжению, важно чтобы обороты были холостые (газовать не нужно):

«НАПРЯЖЕНИЕ 1-ГО ДАТЧИКА 02 БАНКА 1» — это первый лямбда-зонт, его график будет идти то вверх, то вниз, это абсолютно нормально. Это говорит нам о том, что ЭБУ корректирует подачу воздушно-топливной смеси. То обогащая ее, то обедняя.

«НАПРЯЖЕНИЕ 2-ГО ДАТЧИКА 02 БАНКА 1» — вот это для нас самый интересный параметр. Нормальное его значение колеблется в районе 0,7 – 0,9. Причем желательно чтобы график был как можно прямее, без волн и скачков. О чем нам это говорит? Все просто – катализатор дожигает вредные газы, и через второй лямбда-зонт проходит большое количество кислорода. Значит он работает правильно.

Если график находится на уровне 0,5-0,6 или тем более 0,1-0,2 – то это плохо! Значит катализатор, уже плохо очищает отработанные газы (его поверхность износилась) и его скоро нужно будет менять

НАБОР «CAT B1S1» и «CAT B1S2» — первый показывает температуру до катализатора, второй после. Так вот у нормально работающего элемента, показанию до (CAT B1S1), будут выше, чем показания после (CAT B1S2), примерно на 10%. Происходит это потому что газы вырывающиеся из двигателя максимально разогреваются в катализаторе, но выходя из него немного остывают (на 7-10%).

Как видите все легко и просто. Не нужно ничего разбирать и откручивать все понятно и так.

Датчик температуры

Первое, что я хотел изменить – показания датчика температуры. Изначально алгоритм его работы мне не понравился. В диапазоне от 55 до 105 градусов всегда показывает 90. Покатавшись год на Весте, я к этому привык, но хотел бы сузить диапазон и установить 70-105. Почему именно такой? Если термостат заклинит и до конца не закроется, антифриз будет циркулировать по большому кругу. При выезде на трассу температура будет падать примерно до 70 градусов.

Но с текущим диапазоном 55-105 мы этого просто не увидим, двигатель будет работать в режиме недогрева

Ставить реальную температуру я не хочу, так как стрелка будет прыгать от 80 до 100 градусов и отвлекать внимание. Это все равно допустимые пределы

Подключаем ЕЛМ в диагностический разъем. На Ладе Весте он находится возле рычага открытия капота

Важно вставить его до конца

Немало читал комментариев, где люди не понимали, почему ЕЛМ не подключается к телефону. Потом оказывалось, что это из-за неплотного вставления прибора в разъем.

Порядок действий:

  1. Включите зажигание и запустите на телефоне программу EcuTweaker.
  2. Дождитесь установки соединения между телефоном и ЕЛМ. В программе загорится зеленый индикатор.
  3. Нажмите на значок «лупа».
  4. Выберите пункт «All».
  5. Нажмите «Meter Cluster».
  6. Кликните «PP_vesta» — Настройки – Настройки 2.

В открывшемся меню можно сделать необходимые изменения.

Если вы хотите видеть реальную температуру, то пункт «ступенчатая» меняйте на «линейная» и нажмите Write Model Tempengine. Но я сделал изменение диапазона. В соответствующей графе вместо 55 указал 75, затем сохранил той же кнопкой.

Как расшифровать коды ошибок Лада Веста?

Для начала нам нужно понять, к какой системе относится ошибка. Если первый символ B, то это ошибка кузовных систем, если C — ошибка вызвана подвеской, P — неисправности в ДВС или КПП. И если первый символ U — ошибка в шине обмена данными. Второй символ означает следующее:

0 — стандартный (SAE); 1, 2 — заводской (OEM); 3 — зарезервировано.

Третий символ указывает нам к какой системе относится ошибка:

1 или 2 — система подачи и впрыска топлива; 3 — система зажигания; 4 — снижение токсичности отработавших газов; 5 — ошибки холостого хода; 6 — ЭБУ (ECU) или его цепи; 7, 8 — трансмиссия (АКПП, АМТ и т. д.).

Последний символ — это код самой ошибки.

Даже, если мы не знаем полностью, что означает ошибка, то по первым трем символам мы можем понять к какой системе она относится.

ЭБУ Лады Веста и подходящие сканеры

Электронное управление Vesta получило интерфейс CAN. Мозги общаются с различными системами посредством цифровых кодированных сигналов. Более того, ЭБУ Итэлма M86 легко согласовывается со сторонними устройствами защиты (сигнализации), трекерами GPS, мультимедиа системами. Единственное требование – наличие соответствующей шины данных.

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327. Также используют другие мультимарочные устройства, которые работают по протоколу OBD2 и CAN-шиной:

Возможности диагностики систем LADA VESTA:

Диагностируемая система LADA VESTA Основные функции
Коды неисправностей Параметры Исполнительные механизмы Специальные функции Автоопределение Идентификация
Двигатель, ЭБУ М86 + + + Сброс ЭБУ, сброс адаптаций, сброс настроек, сброс обучения, сброс круиз-контроля и ограничителя скорости, адаптация дроссельной заслонки и др. + +
АКПП ZF AMT (робот) + + + Сброс ЭБУ, обучение сцепления (в режиме управления ИМ) + +
ABS BOSCH 9.0 + + + Сброс ЭБУ, обучение датчика угла поворота руля, обучение датчика ускорения +
Подушки безопасности Takata + + +
Приборная панель + Сброс ЭБУ, сброс настроек, адаптации +
Электропакет T4V20 + + + Сброс ЭБУ, сброс внутренней защиты ЭБУ, запись VIN +
Электропакет T4VS + + + Запись VIN +
Усилитель руля + + Запись VIN, сброс ЭБУ, сброс ЭБУ с инициализацией, адаптации (индекс скорости колёс, датчик внешнего угла, стопор конца рейки и т.д.) +

Расположение ЭБУ:

На данном автомобиле ЭБУ расположен в подкапотном пространстве, с правой стороны (вид с передней части). Фиксирован несколькими винтами к стакану амортизатора. Колодки подключение проводов расположены снизу блока, но сам ЭБУ развернут на 90 градусов. Фиксация шин осуществляется защелками. Для извлечения фишки следует отщелкнуть замок, вынуть колодку.

К слову, снятие ЭБУ необходимо только при прошивке контроллера.

Чип тюнинг и прошивка ЭБУ Весты:

Оригинальная прошивка заточена под согласование выбросов двигателя с нормами ЕВРО. Чипованные блоки имеют измененное ПО, отключающее некоторые датчики (лямбду) для больших динамических показателей. Узнать тип прошивки можно через OpenDiag. О том, как прошить ЭБУ, будет рассказано далее.

Как предупредить появление ошибок на Лада Веста

Нередки случаи, когда после диагностики и осмотра автомобиля, мастера не находят существенных проблем в оборудовании, способных спровоцировать появление ошибок. При правильной профилактике и уходе за машиной, подобных ситуаций не возникает.

Опытные мастера рекомендуют выполнять определенные действия во время эксплуатации транспортного средства.

  1. Не допускать глубокого разряда аккумуляторной батареи. Все бортовое оборудование, включая чувствительные датчики, чрезвычайно остро реагируют на просадку напряжения внутри сетей, что может спровоцировать их отказ или некорректную работу. Также следует внимательно относиться к работе генератора – сильные скачки также негативно влияют на долговечность оборудования.
  2. Один раз в год диагностировать состояние всех проводов и элементов конструкции. При эксплуатации автомобиля, вся электрика подвергается влиянию перепадов температур, влаги, грязи. Внешние факторы сильно вредят оплетке кабелей, что приводит к ее пересыханию и растрескиванию. Впоследствии изоляция нарушается, что приводит к образованию коротких замыканий и появлению ошибок.
  3. Периодически проверять плотность соединений и состояние клеммных колодок. При активной езде, пластиковые зажимы подвергаются сильной вибрации – это нередко становится причиной нарушения контакта и потери сигнала от сенсора.

Также некоторые специалисты рекомендуют обрабатывать специальным маслом все соединения – это предупредит попадание влаги на клеммы и их окисление, что также негативно сказывается на прохождении сигнала к бортовому компьютеру. При этом, стоимость подобных лубрикантов относительно невысока, что позволяет достаточно экономно ухаживать за машиной.

LADA VESTA. ДИАГНОСТИЧЕСКИЙ ДАТЧИК КИСЛОРОДА (ДДК) ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

содержание   ..  120  121  122  123  124  125  126  127  128  129  ..

LADA VESTA. ДИАГНОСТИЧЕСКИЙ ДАТЧИК КИСЛОРОДА (ДДК) ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5 Для снижения содержания углеводородов, окиси углерода и окислов азота в отработавших газах используется каталитический нейтрализатор (см. раздел 1.9).

Нейтрализатор окисляет углеводороды и окись углерода, в результате чего они преобразуются в водяной пар и углекислый газ. Нейтрализатор также восстанавливает азот из окислов азота.

Контроллер следит за окислительно-восстановительными свойствами нейтрализатора, анализируя сигнал диагностического датчика кислорода, установленного после нейтрализатора (рис. 1.1-06). ДДК работает по тому же принципу, что и УДК. УДК генерирует сигнал, указывающий на присутствие кислорода в отработавших газах на входе в нейтрализатор.

Сигнал, генерируемый ДДК, указывает на присутствие кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания ДДК будут значительно отличаться от показаний УДК.

Выходной сигнал прогретого диагностического датчика кислорода при работе в режиме обратной связи, при исправном нейтрализаторе в установившемся режиме должен находится в диапазоне от 590 до 750 мВ и не должен повторять сигнал УДК. При возникновении неисправности цепей или самого диагностического датчика кислорода контроллер заносит в свою память ее код и включает сигнализатор, сигнализируя о наличии неполадки.

Требования к техническому обслуживанию ДДК не отличаются от описанных выше для УДК.

LADA VESTA. ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ) ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5 Датчик положения коленчатого вала установлен на крышке масляного насоса (рис. 1.1-07) на расстоянии 0,9±0,5 мм от вершины зубца задающего диска, закрепленного на коленчатом валу двигателя.

Задающий диск объединен со шкивом привода генератора и представляет собой зубчатое колесо с 58 зубьями, расположенными с шагом 6°, и «длинной» впадиной для синхронизации, образованной двумя пропущенными зубьями.

При совмещении середины первого зуба зубчатого сектора диска после «длинной» впадины с осью ДПКВ коленчатый вал двигателя находится в положении 114° (19 зубьев) до верхней мертвой точки 1-го и 4-го цилиндров.

  • 1 — датчик положения коленчатого вала
  • При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Контроллер определяет положение и частоту вращения коленчатого вала по количеству и частоте следования

этих импульсов и рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания. Провода ДПКВ защищаются от помех экраном, замкнутым на массу.

  1. При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в свою память код неисправности и включает сигнализатор.
  2. LADA VESTA. ДАТЧИК ФАЗ (ДФ) ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Версия ЕЛМ 327 для диагностического разъема Лады Весты

Можно посмотреть параметры по автомобилю. Набор отображаемых параметров достаточно большой. Данный адаптер поддерживает работу со всеми отечественными блоками через данную программу. Специфика этой программы такая, что она работает только с версией прошивки 1,5, так как в данной прошивке заявлена поддержка всех протоколов, которые в том числе используются и на Вазе, в отличие от версии 2,1.

Для таких автомобилей, как ВАЗ 2109, адаптер ЕЛМ 327 не подойдет, особенно для карбюраторных старых «девяток». Они не оснащены кан-шиной. Для диагностического разъема Лады Весты такой адаптер вполне подходит.

Приветствую всех!Пост обновляемый, по мере появления интересных ссылок буду дописывать.

Все то же самое (кроме видео с Ютюба), но в одном месте

Благодарю за помощь в наполнении записи: gosharik73 nlck

В данном посте собрал ссылки на интересные и полезные материалы для владельцев данного авто и просто интересующихся людей. Т.к. машина новая, думаю будет интересно. Обзоры не рассматриваю, т.к. как правило все они одинаковые почти во всем и не несут полезной информации для владельцев машин.

Видео инструкция по активации и деактивации автозапирания дверей

Алгоритм работы подсветки

О головном освещении ДХО, Габариты, Ближний и дальний свет

Разборка задних дверей

https://youtube.com/watch?v=lOCI64kM_9o

Диагностика электронных блоков автомобилей различных марок.

Поддерживает работу через адаптер ШТАТ DST-mini и адаптеров на базе ELM327.

ЭБУ Лады Веста и подходящие сканеры

Электронное управление Vesta получило интерфейс CAN. Мозги общаются с различными системами посредством цифровых кодированных сигналов. Более того, ЭБУ Итэлма M86 легко согласовывается со сторонними устройствами защиты (сигнализации), трекерами GPS, мультимедиа системами. Единственное требование – наличие соответствующей шины данных.

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327. Также используют другие мультимарочные устройства, которые работают по протоколу OBD2 и CAN-шиной:

Возможности диагностики систем LADA VESTA:

Диагностируемая система LADA VESTA Основные функции
Коды неисправностей Параметры Исполнительные механизмы Специальные функции Автоопределение Идентификация
Двигатель, ЭБУ М86 + + + Сброс ЭБУ, сброс адаптаций, сброс настроек, сброс обучения, сброс круиз-контроля и ограничителя скорости, адаптация дроссельной заслонки и др. + +
АКПП ZF AMT (робот) + + + Сброс ЭБУ, обучение сцепления (в режиме управления ИМ) + +
ABS BOSCH 9.0 + + + Сброс ЭБУ, обучение датчика угла поворота руля, обучение датчика ускорения +
Подушки безопасности Takata + + +
Приборная панель + Сброс ЭБУ, сброс настроек, адаптации +
Электропакет T4V20 + + + Сброс ЭБУ, сброс внутренней защиты ЭБУ, запись VIN +
Электропакет T4VS + + + Запись VIN +
Усилитель руля + + Запись VIN, сброс ЭБУ, сброс ЭБУ с инициализацией, адаптации (индекс скорости колёс, датчик внешнего угла, стопор конца рейки и т. д.) +

Расположение ЭБУ:

На данном автомобиле ЭБУ расположен в подкапотном пространстве, с правой стороны (вид с передней части). Фиксирован несколькими винтами к стакану амортизатора. Колодки подключение проводов расположены снизу блока, но сам ЭБУ развернут на 90 градусов. Фиксация шин осуществляется защелками. Для извлечения фишки следует отщелкнуть замок, вынуть колодку.

К слову, снятие ЭБУ необходимо только при прошивке контроллера.

Чип тюнинг и прошивка ЭБУ Весты:

Оригинальная прошивка заточена под согласование выбросов двигателя с нормами ЕВРО. Чипованные блоки имеют измененное ПО, отключающее некоторые датчики (лямбду) для больших динамических показателей. Узнать тип прошивки можно через OpenDiag. О том, как прошить ЭБУ, будет рассказано далее.

Инструкция по диагностике ВЕСТЫ через OBD2 разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для LADA VESTA зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Лады Веста»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Лада Веста»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Лады Веста

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Lada Vesta.

Коды ошибок Веста – расшифровка и обозначение

Для нормального понимания сути проблемы необходимо знать, как расшифровывается серийный номер ошибки. На экране стороннего устройства обычно отображается пятизначный шифр, где первая часть:

  • В – нарушены кузовные системы;
  • С – перебои в стабильности работы подвески и шасси;
  • Р – неправильное функционирование электроники силового агрегата или коробки передач;
  • U – шина обмена данными вышла из строя.

Далее идет первая цифра:

  • 0 – каталожный номер SAE ;
  • 1-2 – стандартный заводской номер;
  • 3 – резерв.
  • 1-2 – устройства подачи воздуха или топлива;
  • 3 – зажигание;
  • 4 – неполадки катализатора;
  • 5 – некорректная работа холостого хода;
  • 6 – неполадки в ЭБУ;
  • 7-8 – коробки передач для автомата или механики.

Последний элемент кода обозначает серийный номер ошибки.

Как купить

1. Оформление заказа

После выбора товара нажмите кнопку купить — товар добавится в вашу корзину.

Далее, если вы закончили выбирать товар, нажмите кнопку Моя корзина.

На странице Моя корзина будут перечислены все выбранные вами товары.

В поле Количество вы пожете изменить количество товара для покупки.

В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.

Также можно ввести код скидки в соответствующее поле.

2. Оформление и подтверждение заказа

После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа. Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали

С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали

Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.

3. Оплата и цены

Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.

Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна. Возможные способы оплаты:

Возможные способы оплаты:

  • Наличный расчет. Оплата производится наличными курьеру при доставке или в магазине при самовывозе. Вместе с товаром передается товарный и кассовый чеки, а также гарантийный талон.
  • Оплата через Сбербанк. Вы можете оплатить заказ в любом отделении Сбербанка. За услугу по переводу денег с вас возьмут от 3 до 7% от стоимости заказа, в зависимости от региона. Перечисление денег займет порядка 10 дней.

Оставьте ваши контакты, и наш менеджерсвяжется с Вами в ближайшее время.

Описание

Защита электронного блока управления двигателем. Сейф ЭБУ. Автомобиль LADA VESTA

По данным ГИБДД, в 2017 году по количеству угонов в РФ продолжают лидировать автомобили RENAULT, LADA и KIA.

Такая ситуация вызвана следующими причинами: 1. Высокая ликвидность данных автомобилей. 2. Слабая защищённость штатных электронных сисием от взлома.

Статистические данные по методам угона говорят о том, что на первом месте сегодня замена угонщиком штатного блока управления двигателем на заранее взломаный и подготовленный.

Защита Электронного Блока Управления (ЭБУ) TM SHERIFF 1.Делает невозможным замену штатного ЭБУ автомобиля. 2.Затруднение отключения штатного иммобилайзера. 3.Снижение риска угона автомобиля.

К заводским отверстиям в кузове автомобиля на «срывных» болтах, с обламывающимися головками, крепится металлический кожух, который конструктивно делает невозможным снятие разъёмов и демонтаж заводского электронного блока управления двигателем.

Подходит на автомобили LADA VESTA и LADA VESTA CROSS с 2018—г.в., Двигатели 1.6 / 1.8 / АТ-MT

Характеристики

Преимущества: — Ликвидация самой возможности замены ЭБУ для угона. — Значительные скидки при оформлении страховки КАСКО. — Лучшее на рынке соотношение цена/качество. — Установка устройства не нарушает заводской гарантии. — При монтаже не требуется сверление кузова, кожух крепится к штатным отверстиям. — Для каждой модели автомобиля разработана своя защита ЭБУ — Привлекательный внешний вид. — Конструкция изделия запатентована. — Сталь 08 ГОСТ 1058-88. — Повышенная устойчивость к возникновению коррозии.

Подходит на автомобили LADA VESTA и LADA VESTA CROSS с 2018—г.в., Двигатели 1.6 / 1.8 / АТ-MT

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
