Как снять генератор на калине с кондиционером

Обзор цен производителей генераторов на Ладу Гранту

Производитель артикул Цена (руб.) Ресурс (тыс. км)
КЗАТЭ 9402.3701-14 От 4900 90 — 110
BOSCH 21700-3701010-13 От 5300 – 5500 90 — 110

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору преобразователя

С целью обеспечения стабильности работы системы электропитания, замените штатный преобразователь КЗАТЕ на БОШ. Несмотря на идентичные технические характеристики, качество изготовления последнего лучше.

Также генератор БОШ лучше «переносит» нагрузки в сети от активированного оборудования, оптики, обогревателей.

Срок эксплуатации и КЗАТЕ, и БОШ в пределах 90 – 110 тыс. км. пробега. Умеренные нагрузки, средние скоростные режимы езды увеличат ресурс на 10 – 15 %.

Распиновка дверей на Калину первого поколения

Во всех версиях Лады Калины первого поколения разводка кабелей выполнена одинаково.

Водительская дверь

  1. Вывод на задний жгут.
  2. Пучок проводов на подключение динамика.
  3. Запорное устройство замка.
  4. Элемент распиновки переключателя регуляторов двери водителя.
  5. Напряжение на жгуты переключателей.
  6. Сочленение магистрали жгута до монтажного узла.
  7. Аналогично, что и 5.
  8. Аналогично, что и 6.
  9. Редуктор стеклоподъемника.

Для переднего пассажира

  1. Выход на кормовой пучок.
  2. Вывод на соответствующий динамик.
  3. Привод блокировки двери.
  4. Клавиша электрического подъемника стекла.
  5. Жгут клеммы блока управления стеклоподъемником.
  6. На клавишу переключателя соответствующего узла.
  7. Редуктор вышеуказанного устройства.

Задние двери

На задних дверях выводы аналогичны для обеих сторон. Здесь используется всего два вывода, где первый служит для сочленения с задним жгутом электрооборудования. Второй предназначен для подачи импульса и питания на блокировку дверей.

Типичная распиновка Лада Калина, предназначенная для заднего жгута проводки

  1. Вывод на жгут задней двери за водителем.
  2. Напряжение и индикация заднего левого элемента оптики.
  3. Аналогично, что и 1 для противоположной стороны.
  4. Клемма на выход ручника.
  5. Магистраль распиновки приборов Калина.
  6. Вывод на водительскую дверь.
  7. Аналогично, что и 5.
  8. Лампы подсветки внутреннего пространства автомобиля.
  9. На левый поворотник.
  10. Подключение топливного насоса.
  11. Включатель блокировки обратной передачи.
  12. Продолжение магистрали от двери переднего пассажира.
  13. Сочленение линии на задний правый громкоговоритель.
  14. Лампа подсветки внутреннего пространства грузового отсека.
  15. Вспомогательный стоп.
  16. БУ сигнализации.
  17. Аналогично, что и 13 для противоположной стороны.
  18. Тыльный правый поворот.
  19. Выход на тыловую оптику, расположенную с левого борта автомобиля.
  20. Выход на элементы проводки грузового отсека.
  21. Подогрев заднего ветрового окна.

Распиновка щитка приборов Калина первого поколения

Развязка считается самым сложным элементом электроцепи автомобиля. Здесь присутствуют выходы от всех важных элементов и агрегатов машины:

  • 1-5 – выходы, отвечающие за присоединение индикации переднего пучка;
  • 2,8 – аналогично для кормовой части;
  • 6,7,9,10 – продолжение магистралей на монтажный узел и плавкие вставки;
  • 11 – линии управления габаритными, головными и внутренними фонарями;
  • 12 – комбинационная панель приборов;
  • 13 – клавиши регулировки положений кулера печки;
  • 14 – на питание коробки притока воздуха;
  • 15 – элемент заводской противоугонки – блок зажигания;
  • 16 – коммутатор иммобилайзера;
  • 17 – часть распиновки панели приборов Калина, отвечающая за индикацию и подачу тока на ЭСУД;
  • 18 – бортовой прикуриватель;
  • 19 – клавиша аварийки;
  • 20 – кнопка тормозных огней, расположенная на педали;
  • 21 – индикатор на системе очистителя лобового стекла;
  • 22 – переключатель подогрева заднего окна;
  • 23 – блок подачи тока на поворотники и ближний/дальний режимы головной оптики;
  • 24 – рычаг управления дворниками;
  • 25 – кнопка клаксона;
  • 26 – подача напряжения на лампочку в бардачке;
  • 27 – аналогично, для клавиши вкл/выкл;
  • 28-29 – распиновка на магнитолу Калина – штатное положение:
  • 30 – напряжение на мотор кулера печки;
  • 31 – сеть резистора вышеуказанного элемента;
  • 32 – основная распиновка ЭУР Калина;
  • 33 – освещение канала проветривания и печки.

Распиновка переднего жгута проводки

  • 1 – шлейф левой головной оптики;
  • 2-5 – фишки подключения к приборной доске;
  • 6 – соленоид блокировочного элемента активации задней передачи;
  • 7 – клавиша активации лампы обратной передачи;
  • 8 – напряжение для стартера;
  • 9 – разъем для подключения магистрали к АКБ и стартеру;
  • 10 – аккумуляторная батарея;
  • 11 – генератор электроэнергии;
  • 12 – то же, что и 1;
  • 13 – актуально для эетчбека, омыватель фронтального стекла;
  • 14 – двигатель омывателя;
  • 15 – сенсор измерения температуры за бортом;
  • 16 – запитка клаксона.

Действия при исчезновении зарядки

Генератор на «Калине» с кондиционером имеет большую мощность, нежели на автомобилях без климатической системы. Конструкция и неисправности одинаковы. Что же делать, если пропала зарядка? Не паниковать и сразу же проверить:

Регулятор напряжения. Самый простой и дорогой способ – это заменить его на заведомо исправный. Но можно и подать напряжение 12 В и 15 В, чтобы проверить работоспособность. Независимо от того, механического или электрического типа регулятор, вести себя он будет одинаково. В первом случае подача напряжения на обмотку возбуждения будет осуществляться, во втором – нет.
Контактные кольца и щетки генератора. Можно использовать простой пробник из лампы, чтобы проверить контакты. Длина щеток должна быть более 5 мм, в противном случае их следует заменить.
Целостность обмотки возбуждения можно проверить тестером. Причем снимать генератор не нужно, достаточно подлезть к контактным кольцам и проверить сопротивление между ними

Обратите внимание на то, что они не должны замыкать на массу.
Состояние обмотки статора и диодного моста можно оценить лишь после демонтажа генератора.

Электрооборудование Лада Калина

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора. 2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах. 3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора. 2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух. 5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения. 7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменить Установка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов) Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

  • При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
  • Разрядка или перезаряд (выкипание) аккумуляторной батареи.
  • Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
  • Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
  • Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

О ремня? действия генератора авто

В основе генераторного функционирования узла Лада Калина заключен принцип следующий: в статорной обмотке индуцируется переменный впоследствии, ток трансформируемый в постоянный посредством выпрямительного располагающегося, модуля на корпусе агрегата. Также крышка наделена генератора электронным регулятором напряжения и щеткодержателем. устройства Ротор получает вращающий момент от шкива вала коленчатого. В качестве передаточного звена фигурирует ремень поликлиновой.

В числе базовых характеристик установки генераторной присутствуют таковые параметры:

  • максимум силы генерируемой тока – 85-90 Ампер;
  • рабочий интервал напряжения бортового – 14,4-15,1 Вольт;
  • передаточное число вращения ротора и мотора – 1:2,4;
  • правостороннее направление вращения.

Корпус скрепляется узла воедино за счет шпилек, стягивающих крышками с статор. В посадочных гнездах обозначенных крышек подшипники присутствуют, за счет которых обеспечивается способность вращению к ротора. Установка тыльного подшипника внутрь производится крышки с минимальной величиной зазора. Передний наделен элемент возможностью скользить по поверхности вала фиксируется. Он ротора внутри лицевой крышки с малым снаружи, а натягом его прикрывает прижимная пластина. часть Заднюю устройства защищает пластиковый кожух.

схеме к Перейдем коммутации генератора с бортовой сетью. подключения Схема весьма проста. После включения регулятору к зажигания напряжения начинает поступать питание цепь через лампы индикации разряда АКБ. С мотора пуском обмотка возбуждения снабжается питающим трех от напряжением диодов, вмонтированных в выпрямительный блок.

указанной Посредством сигнальной лампы можно осуществить генераторного проверку узла. Если устройство исправно, то светится лампа при включенном зажигании. С пуском она мотора гаснет. Когда такого явления не лампа, и наблюдается продолжает светить, следует произвести генераторной диагностирование установки на предмет присутствия неисправностей. В случаях некоторых требуется замена, и многих интересует, снять как генератор?

Проверка выпрямительного блока (диодного моста)

Для выполнения этой диагностики, необходимо снять диодный мост с генератора Калины, подробнее об этом описывалось в предыдущих статьях этого раздела.

Затем подключаем тестер черный проводом к минусовой пластине блока, а красный поочередно к трем контактным выводам диодов. Таким образом проверяем все выпрямители в блоке. Значения на приборе должны быть в диапазоне от 400 до 800 Ом. Лично на моей Калине при проведении данной проверки все диоды показали сопротивление в пределах 535 Ом. А вот в инструкции по ремонту от издательства «Третий Рим» говорится о цифрах 580-620 Ом. Скажу сразу, что при прозвоне двух исправных генераторов указанных в руководстве значений так и не удалось достигнуть, хотя проблем с зарядкой не возникало, так что лично я сомневаюсь в точности данных этой инструкции.

Потом проводим ту же самую операцию, только поменяв местами контактные провода мультиметра. В этом случае прибор при исправных диодах покажет бесконечность, то есть его показания не изменятся:

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по различным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно без помощи других, если знать как снять генератор на “Гранте”. Зависимо от модификации автомобиля (8-ми либо 16-ти клапанный движок, наличие кондюка), процедура демонтажа генератора имеет свои особенности, потому стоит разглядеть каждый вариант раздельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы пригодятся:

Перед тем, как снять генератор на “Гранте” без кондюка, следует отключить “массу” от аккума, сняв минусовую клемму. Порядок действий последующий:

  • открутить 2 задних болта крепления защиты мотора;
  • открутить 4 фронтальных болта защиты мотора;
  • снять защиту мотора (брызговик) с машины;
  • отстыковать колодку проводов от генератора;
  • демонтировать защитный колпачок гайки, удерживающей силовой провод;
  • открутить гайку и отстыковать силовой провод генератора;
  • открутить верхнюю гайку крепления генератора “Гранта”;
  • отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
  • открутить нижний болт крепления генератора;
  • отодвинуть генератор от мотора монтажной лопаткой и извлечь нижний болт крепления;
  • сместить генератор в направлении правого брызговика;
  • снять ремень генератора со шкива агрегата;
  • вытащить генератор;
  • снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

Снимаем генератор лада калина,меняем контактные кольца якоря.


https://youtube.com/watch?v=gVC1DyDADBk

Как снять генератор на 16кл. Калине .Если у вас возникли вопросы, вы можете задать их в группе Вконтакте -…

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

  • отсоединить колодку от вывода “D” на генераторе;
  • снять резиновый колпачок, прикрывающий вывод “В+” генератора;
  • при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
  • ослабить затяжку гайки натяжной планки, используя ключ на 13;
  • вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
  • сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
  • выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
  • демонтировать натяжную планку;
  • открутить нижнюю гайку крепления генератора “Гранта”;
  • снять дистанционную втулку и вытащить нижний болт крепления;
  • снять натяжную планку;
  • вытащить генератор ЛАДА “Гранта”.

Чтобы установить генератор, надо проделать вышеописанное в обратной последовательности.

Важно: после установки генератора 16-клапанной ЛАДЫ “Гранта” необходимо отрегулировать натяжение ремня

Как снять генератор на “Гранте” с кондиционером

Кондиционер ЛАДА “Гранта” приводится в действие ремнем генератора, что осложняет работу. Необходимо сначала отвести кондиционер в сторону, а затем приступать к снятию генератора. Для работы понадобятся:

Сначала придется, как обычно, отключить “массу” от аккумулятора. Снятие генератора на “Гранте” с кондиционером производится так:

  • обработать средством WD-40 болты, удерживающие подушки двигателя и кронштейн;
  • демонтировать защиту, открутив болты крепления;
  • когда средство WD-40 подействует, открутить гайку кронштейна;
  • поставить домкрат под правую переднюю часть машины;
  • ослабить болты, удерживающие переднее правое колесо;
  • поднять домкрат, вывесив колесо;
  • снять колесо с автомобиля;
  • открутить натяжной ролик;
  • открутить болты, фиксирующие подушку;
  • аккуратно опустить автомобиль, вывесив его (подушка сместится к двигателю, открыв доступ к ремню и генератору).

Далее остается снять генератор одним из способов, описанных выше.

Порядок действий по установке генератора обратный порядку при демонтаже. После установки генератора необходимо прикрутить подушку, установить защиту двигателя и колесо, надеть клемму “массы” на аккумулятор.

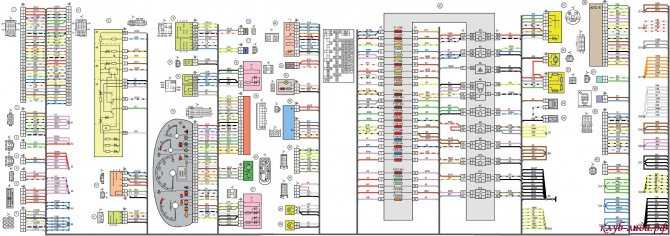

Схема панели приборов Lada Kalina


1,2,3,4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5,6 — колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 7 — колодка жгута проводов панели приборов к колодке жгута проводов 8 — колодка жгута проводов панели приборов к колодке жгута проводов переднего; 9 — модуль управления светотехникой; 10 — выключатель зажигания; 11 — переключатель режимов бортового компьютера; 12 — переключатель стеклоочистителей; 13 — выключатель звукового сигнала; 14 — переключатель световой сигнализации; 15 — комбинация приборов; 16 — датчик температуры испарителя; 17 — датчик температуры воздуха салона; 18 — выключатель кондиционера; 19 — контроллер системы автоматического управления климатической установкой; 20 — моторедуктор заслонки отопителя; 21 — выключатель обогрева заднего стекла; 22 — выключатель аварийной сигнализации; 23 — выключатель сигнала торможения; 24 — прикуриватель; 25 — блок управления электроусилителем; 26,27 — колодки жгута проводов панели приборов к радиоаппарату; 28 — лампа подсветки табло управления отопителем; 29 — осветитель; 30 — монтажный блок: 31 — переключатель электродвигателя отопителя; 32 — электродвигатель отопителя; 33 — сопротивление добавочное электродвигателя отопителя; 34 — плафон освещения вещевого ящика; 35 — выключатель освещения вещевого ящика; 36 — блок управления автомобильной противоугонной системы АПС-6; 37 — модуль надувной подушки безопасности водителя; 38 — модуль надувной подушки безопасности пассажира; 39,40 — колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.

КЗ — дополнительное реле стартеров; К4 — дополнительное реле; К5 — реле-прерыватель указателей поворота и аварийной сигнализации; К6 — реле стеклоочистителя; К7 — реле включения дальнего света фар; К8 — реле звукового сигнала; К9 — реле включения противотуманных фар; К10 — реле включения обогрева заднего стекла; К11 — реле электрообогрева сидений; К12 — реле включения муфты компрессора кондиционера;

Жгут проводов панели приборов — 11186-3724030-20.

генератор калина

Сообщение море » 28 янв 2014, 12:00

Сообщение puh » 28 янв 2014, 13:46

Сообщение Пародист » 29 янв 2014, 14:52

Сообщение Саша-Ирпень » 30 янв 2014, 06:38

Сообщение puh » 30 янв 2014, 08:53

Сообщение Саша-Ирпень » 30 янв 2014, 10:23

Честно говоря жалко терять время на объяснение азбучных истин, но раз я, вроде как, все очень подробно разжевал, (тем более, что такая инфа не является секретной и есть в сети), то объясню ещё раз, но помммедленнееее. (Для тех, кто в танке).

Существуют общепринятые цифровые обозначения в электросхемах. 1). непосредственный «+» АКБ принято обозначать как «30» и, чаще всего для этой шины используют провода пурпурного, (красного) цвета. Например, на генераторе, около силового болта можно увидеть обозначение «30». Если вы замечали, то при выключенном зажигании , на некоторых датчиках осцилом с входным напряжением 1 мом, можно увидеть напряжение в несколько вольт. НО, можно ли говорить, что на них имеется шина «30»? 2). Напряжение появляющееся после замка зажигания принято обозначать «15». (Возможны варианты 15/1, 15/2). На ВАЗ это провод, обычно, голубой, (возможно с черной полоской). На контактной группе замка зажигания можно увидеть как 30, так и 15 и, даже 50. («50» — это втягивающее стартера). В моем понимании, шина «15», это напряжение ок. 12 вольт, которое появляется после включения зажигания и способно запитывать нагрузку в несколько ампер. 3). На десяточном генераторе, возле штеккера 6,3 мм, написано Д+, или «61». Так вот 61 — это шина на возбуждение генератора, на ВАЗ она подключена проводом коричневого цвета с белой полоской и ничего общего с 15 шиной не имеет, т. к. у нее есть свое собственное название — 61. Если, при включенном зажигании, измерить напряжение на этом штеккере, то его величина составит от 1 до 3 вольт. Это ещё одно подтверждение, что это не шина «15». Если попытаться подключить к этому проводу нагрузку, (хотя бы ломпочку от габаритов), то эта лампочка не засветится, а максимум, что получиться добиться — это засветится лампочка на щитке приборов с нарисованной АКБ. 4). Я надеюсь, что рассказывать про шины «31», «49», «56», «58» и т. д. не нужно? Уважаемый, складывается впечатление, что у вас имеются небольшие пробелы в знаниях, поэтому лучше учите матчасть.

На автомобилях «Калина» генератор трехфазный, вырабатывает переменный ток. Сильно вдаваться в теорию не стоит, рядовому автомобилисту достаточно знать лишь то, как самостоятельно провести диагностику и ремонт установки. Имеется в виду установка непосредственно генератора и регулятора напряжения. Дело в том, что на выходе силовых обмоток напряжение прыгает в интервале 10-30 В, а для питания всей бортовой сети нужно 12 В. Первым делом необходимо выпрямить напряжение, а затем стабилизировать его.

Классификация неисправностей генератора

Поскольку автомобильный генератор представляет собой устройство электромеханическое, основные его неисправности разделяют на две категории – электрические и механические. Электрическими неисправностями являются поломки диодного моста, межвитковые замыкания, повреждения обмоток, поломки реле-регулятора, выгорание щеток и их износ, а также пробои.

А вот к механическим неисправностям можно отнести повреждение крепежных элементов, проблемы с подшипниками, разрушение корпуса генератора, нарушение правильной работы ременного привода и прочие неисправности, которые не имеют никакой связи с электрической «начинкой» генератора.

Очень часто признаки, свидетельствующие о поломке генератора, вызваны абсолютно иными проблемами, появившимися ранее. Например, неисправность генератора может быть следствием обгоревших контактов, расположенных в корпусе замка зажигания. Иногда лампочка, свидетельствующая о том, что генератор не работает, горит по причине поломки реле.

Типичные признаки неисправности генератора в авто:

  1. Аккумулятор перезаряжается или разряжается.
  2. На запущенном моторе горит либо мигает лампочка разряда АКБ.
  3. Существенное увеличение яркости света фар при росте оборотов. Такое может происходить во время перегазовки после холостого хода, однако яркость фар не может расти постоянно.
  4. Слишком слабый звуковой сигнал, недостаточно яркий свет фар при запущенном двигателе.
  5. Наличие специфических звуков, которые издает генератор.

Эксперты рекомендуют периодически проверять натяжение ремня привода генератора и следить за его состоянием. При появлении малейших дефектов, например, трещин, ремень необходимо заменить.

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по разным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно самостоятельно, если знать как снять генератор на “Гранте”. В зависимости от модификации автомобиля (8-ми или 16-ти клапанный двигатель, наличие кондиционера), процедура демонтажа генератора имеет свои особенности, поэтому стоит рассмотреть каждый вариант отдельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы понадобятся:

  • торцовые ключи на 8, 10 и 13;
  • монтажная лопатка.

Перед тем, как снять генератор на “Гранте” без кондиционера, следует отключить “массу” от аккумулятора, сняв минусовую клемму. Порядок действий следующий:

  • открутить 2 задних болта крепления защиты двигателя;
  • открутить 4 передних болта защиты двигателя;
  • снять защиту двигателя (брызговик) с машины;
  • отстыковать колодку проводов от генератора;
  • демонтировать защитный колпачок гайки, удерживающей силовой провод;
  • открутить гайку и отстыковать силовой провод генератора;
  • открутить верхнюю гайку крепления генератора “Гранта”;
  • отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
  • открутить нижний болт крепления генератора;
  • отодвинуть генератор от двигателя монтажной лопаткой и извлечь нижний болт крепления;
  • сместить генератор в направлении правого брызговика;
  • снять ремень генератора со шкива агрегата;
  • вытащить генератор;
  • снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

  • отсоединить колодку от вывода “D” на генераторе;
  • снять резиновый колпачок, прикрывающий вывод “В+” генератора;
  • при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
  • ослабить затяжку гайки натяжной планки, используя ключ на 13;
  • вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
  • сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
  • выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
  • демонтировать натяжную планку;
  • открутить нижнюю гайку крепления генератора “Гранта”;
  • снять дистанционную втулку и вытащить нижний болт крепления;
  • снять натяжную планку;
  • вытащить генератор ЛАДА “Гранта”.

Чтобы установить генератор, надо проделать вышеописанное в обратной последовательности.

Важно: после установки генератора 16-клапанной ЛАДЫ “Гранта” необходимо отрегулировать натяжение ремня

Как снять генератор на “Гранте” с кондиционером

Кондиционер ЛАДА “Гранта” приводится в действие ремнем генератора, что осложняет работу. Необходимо сначала отвести кондиционер в сторону, а затем приступать к снятию генератора. Для работы понадобятся:

  • торцевые ключи на 8, 10, 13 и 18;
  • баллонный ключ;
  • домкрат;
  • средство WD-40.

Сначала придется, как обычно, отключить “массу” от аккумулятора. Снятие генератора на “Гранте” с кондиционером производится так:

  • обработать средством WD-40 болты, удерживающие подушки двигателя и кронштейн;
  • демонтировать защиту, открутив болты крепления;
  • когда средство WD-40 подействует, открутить гайку кронштейна;
  • поставить домкрат под правую переднюю часть машины;
  • ослабить болты, удерживающие переднее правое колесо;
  • поднять домкрат, вывесив колесо;
  • снять колесо с автомобиля;
  • открутить натяжной ролик;
  • открутить болты, фиксирующие подушку;
  • аккуратно опустить автомобиль, вывесив его (подушка сместится к двигателю, открыв доступ к ремню и генератору).

Далее остается снять генератор одним из способов, описанных выше.

Порядок действий по установке генератора обратный порядку при демонтаже. После установки генератора необходимо прикрутить подушку, установить защиту двигателя и колесо, надеть клемму “массы” на аккумулятор.

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

  • без стартера невозможно запустить двигатель;
  • автомашина не может ездить без освещения в темное время суток;
  • мотор отопителя создает тепло в салоне;
  • моторчик дворников очищает лобовое стекло от дождя и снега;
  • fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
