Как заменить генератор на ВАЗ 2107

Замена генератора у автомобиля ВАЗ 2107 – явление достаточно редкое. Этот агрегат обычно работает без сбоев, и в ремонте не нуждается. Однако справедливости ради стоит отметить, что и у него случаются неисправности, для устранения которых требуется немедленный ремонт, а то и полной его замена. Ниже перечислены самые распространенные неисправности генератора:

  • Выход со строя диодного моста (выпрямительного блока);
  • Выход со строя обмотки статора (обрыв, короткое замыкание);
  • Выход со строя обмотки возбуждения (обрыв или короткое замыкание);
  • Износ или зависание щеток;
  • Износ или заклинивание подшипников;
  • Выход со строя регулятора напряжения.

Данные неисправности у ВАЗ 2107 достаточно просто диагностируются, чего нельзя сказать об их устранении. Например, износ подшипников сопровождается появлением шума или стука при работе. Для того, чтобы убедится, что причиной его появления является повреждение подшипников генератора, следует ослабить и снять приводной ремень и пошатать/провернуть шкив. При наличии люфта или затрудненного вращения требуется незамедлительная замена подшипников.

В отличие от описанной выше механической проблемы, неисправности электрической части более проблематичны с точки зрения диагностики. О том, что генератор ВАЗ 2107 не работает, сигнализирует лампа заряда аккумулятора. А вот причину такой неисправности установить будет сложнее. Если вы не имеете достаточного опыта обращения с автоэлектроникой и специальными измерительными приборами, то лучше доверить это дело специалистам.

Если же вы чувствуете, что в состоянии решить проблему самостоятельно, то приступайте к первичной диагностике неисправности. Для этого, как минимум, необходимо иметь под рукой мультиметр, которым можно будет измерить напряжение на выходе генератора и выполнить прозвонку обмоток ротора и статора.

Следует отметить, что при межвитковом замыкании в обмотке статора, можно обойтись без измерительного прибора. При такой неисправности генератор издает характерный вой. В остальных случаях придется все же снять генератор, разобрать его и попытаться определить причину неисправности изнутри.

Обычно любая из перечисленных выше неисправностей устраняется путем замены вышедшего из строя элемента: ротора, статора, подшипника, щеток. Однако если ремонт требует времени, а автомобиль нужен срочно, на место неисправного устанавливают заведомо рабочий генератор. Обычно для классических автомобилей, к которым относится и ВАЗ 2107, отдельные подменные агрегаты имеются в наличии и у автолюбителей, и в мастерских. После ремонта родного генератора, выполняется обратная замена.

Снять генератор у ВАЗ 2107 достаточно просто. Для этого понадобиться два ключа, на 17 и на 19, м проникающая смазка типа WD-40 на случай, если открутить гайки просто так не получится. Сначала ключом на 17 откручиваете гайку, предназначенную для натяжки приводного ремня, а после ключом на 19 гайку крепления генератора к корпусу двигателя.

Устанавливать генератор на место следует в обратной последовательности, контролируя при этом степень натяжения приводного ремня. При надавливании на него между шкивами, степень прогиба должна составлять 10-17 мм. Упустив из виду этот немаловажный момент, можно получить в будущем новые неприятности, выражающиеся в повреждении ремня, преждевременном износе подшипников, пропаданию зарядки из-за проскальзывания ремня.

Как устранить неисправности генератора седьмой модели ВАЗ?

Устранение неполадок в работе устройства подразумевает снятие и разборку агрегата для выявления вышедших из строя составляющих.

Как разобрать и отремонтировать узел:

  1. Для начала надо выкрутить гайку, с помощью которой крепится шкив. При откручивании необходимо поддерживать роторный механизм, в противном случае возможно его проворачивание.
  2. Когда гайка будет откручена, шкив убирается в сторону, затем извлекается крыльчатка вместе со шпонкой с шайбами. Когда шкив будет демонтирован, нужно также отсоединить реле регуляторного устройства. Для выполнения этих действий надо выкрутить винты крепления и отсоединить колодку с проводами. Затем сам регулятор напряжения можно будет извлечь с механизмом щеток.
  3. Когда регулятор будет демонтирован, необходимо открутить гайки, с помощью которых крепится крышка агрегата. Саму крышку после этого можно будет убрать, затем нужно извлечь втулку.
  4. На следующем этапе нужно будет произвести диагностику работоспособности подшипникового устройства. Попробуйте покрутить подшипник, не извлекая его. Если вы заметили, что во время прокручивания образуется зазор, то механизм необходимо будет заменить, для снятия следует открутить устройство гаечным ключом на 8.
  5. После этого нужно будет снять роторный механизм из места монтажа. На практике сделать это не так просто, особенно, если под рукой нет вспомогательных инструментов. Так что вам необходимо будет взять два бруска небольших размеров и закрепить их у края задней крышки. При помощи выколотки, которая должна быть изготовлена из мягкого металла, роторный механизм выбивается из места установки. Если при выбивании вы случайно повредили крышку, то для ее восстановления можно попробовать обработать точильным камнем.
  6. Затем проверяется задний подшипник, для его так же, как и передний, нужно покрутить. При наличии зазоров подшипник подлежит замене. Также подшипник надо менять, если его состояние в целом неудовлетворительное. Для демонтажа устройства желательно использовать съемник.
  7. Далее, надо будет снять диодный мост, для демонтажа данного устройства потребуется открутить гайки, которые крепят его блок и выводы на обмотке. Сделав это, можно вытащить болты, которые фиксируют статорный механизм, затем диодный мост можно снять. Теперь можно проверить целостность обмотки — если диагностика показала наличие повреждений на ней, например, обрыв провода, то можно попытаться перемотать обмотку. Но, как правило, перемотка не помогает, поэтому обмотку, вероятнее всего, придется менять.
  8. Теперь надо будет открутить еще одну гайку, а затем мост можно без проблем демонтировать. Если диоды перегорели, то мост надо менять на новый.
  9. На завершающем этапе выкручивается винт, который крепит конденсатор, само устройство после этого извлекается и при необходимости меняется.

Фотогалерея «Ремонт своими руками»


1. Сдвиньте шкив и другие компоненты.


2. Открутите гайки и снимите подшипник.


3. Выбейте роторный механизм из посадочного места.


4. Извлеките диодный мост и замените.

Генераторы для ВАЗ 2106 «шестерка»: выбираем подходящую модель по артикулу

Штатный генератор на «шестерке» работает при напряжении 14 Вольт и выдает порядка 42 Ампер. Тем не менее большинство водителей устанавливают генераторы большей мощности – более сильный агрегат позволяет подключать дополнительное электрооборудование.

Однако требуется помнить, что сильное увеличение мощности генератора требует замены магистральной проводки в автомобиле – в противном случае высок риск возгорания кабелей из-за перегрева.

Производитель Товарный артикул Номинальная мощность, А Рабочее напряжение, В Примерная стоимость, руб.
ЗиТ 9402-3701000 42 14 4 200
ЗиТ 9402-3701002 55 14 5100
БАТЭ Г221А-3701000 50 14 4700
БАТЭ Г221А.3701000-02 65 14 5500
АТЭ 372.3701000 42 14 4100
АТЭ 372.3701043 55 14 4950

Какой генератор лучше поставить на ваз 2106 — Лада мастер

Генератор любого автомобиля, даже дизельного — это серый кардинал под капотом. Без него автомобиль и шагу не ступит. Досадно бывает, когда двигатель настроен хорошо, работает в пределах приличия, но по каким-либо причинам электрооборудование отказывается работать должным образом. Если мы говорим о нашей ВАЗ 2106, то с большой долей вероятности вся проблема заключается в генераторе Г 221, который устанавливался еще на потомков Фиат 124.

Электрическая схема ВАЗ 2106

Собственно говоря, если рассматривать электрическую схему ВАЗ 2106, которую мы на всякий случай привели ниже, то выясняется, что от схемы 2101 она отличается только наличием дополнительных электроприборов, что повлекло за собой некоторые изменения. А генератор в базе у шестерки стоит тот же, что и у 2101, имя его Г 221.

Никаких претензий к нему возникать не может ровно до тех пор, пока он работает. Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. В результате чего на реле-регулятор подается недостаточный ток, это в свою очередь приводит к недозарядке и медленной смерти аккумуляторной батареи. Непорядок.

Как подключить штатный генератор Г221

Выражается это достаточно явно. Особенно в том случае, если хозяин устанавливает в автомобиль дополнительные, нештатные потребители, которые работают практически постоянно. Это могут быть:

  • противотуманные фары;
  • мощная аудиосистема;
  • предпусковой подогреватель;
  • холодильник, телевизор, дополнительный обогреватель.

Словом, любой шаг, который приводит к увеличению потребления электрической энергии грозит преждевременной разрядкой аккумулятора даже в пути, при работающем двигателе и на высоких оборотах. Вот поэтому и стоит разобраться в том, как устроена схема подключения генератора ВАЗ 2106 и какие есть альтернативы.

Замена генератора ВАЗ 2106 на Г222

Самый простой вариант — замена штатного генератора. На новый. Не имеет никакого смысла говорить об устройстве генератора, как об электрической трехфазной синхронной машине. Сейчас не об этом. Мы стоим перед проблемой подключения штатного генератора Г 221, чтобы не допустить ошибок при установке другого, более мощного и стабильного генератора Г 222, который устанавливался уже на ВАЗ 2105.

Чем он лучше штатного шестерочного? Фактически ничем. За исключением нескольких нюансов, которые могут быть решающими при увеличении нагрузки на бортовую электрическую цепь. Его можно установить на двигатель ВАЗ 2106, по одной из двух методик:

  1. Установить генератор с встроенным реле вместо штатного.
  2. Установить модернизированный генератор Г 222.

Собственно, значительно проще не усложнять жизнь переделкой проводки, пускай и незначительной, а пойти по простому пути.

Доработка генератора Г222 для ВАЗ 2106

Относительно простому. Внести некоторые коррективы в устройство 222-го генератора. Внешне эти два агрегата практически идентичны. Их отличает только встроенное реле зарядки аккумулятора. Оно установлено в 222-й генератор вместе с блоком щеток и сзади это хорошо видно, даже если не читать маркировку.

Сложность установки 222-го генератора заключается в том, что нужно досконально знать схему подключения. После изучения всех нюансов схемы, можно просто подключить штатное реле зарядки АКБ, выносное, к новому генератору, не внося никаких изменений в схему. Это самый простой и наиболее рациональный путь.

Разница в этих двух генераторах не только в наличии интегрированного реле зарядки. Дело в том, что Г221 работает с отдачей 42 А, а генератор от 2105 Г222 выдает 50 ампер. Повышение мощности достигнуто за счет увеличения сечения обмотки ротора, а конструктивно, это то же генератор, который устанавливался на всю жигулевскую классику.

Проверка работоспособности системы электропитания 2106

Для того чтобы генератор Г 222 можно было установить без внесения изменений в схему подключения, достаточно установить щеточный блок от шестерочного генератора. Он устанавливается вместо интегрированного без особых проблем. Заодно лучше заменить и выносное реле зарядки.

После замены генератора и подключения его по одной из предоставленных схем, достаточно проверить работоспособность системы в целом. Для этого необходимо при минимальном потреблении тока сторонними электроприборами, проверить напряжение на клеммах аккумулятора на средних оборотах двигателя. Это примерно 2,5 тысячи оборотов в минуту. Напряжение на клеммах АКБ при таких оборотах должно быть 14 В.

Таким образом, можно решить вопрос с недостаточной мощностью штатного генератора и заменить его на более мощный Г222 от двигателя ВАЗ 2105. Удачной всем работы!

ladamaster.com

Проверка генератора

Неполадок с генераторной установкой можно избежать, если периодически проводить диагностику состояние этого узла. Проверка работоспособности генератора даёт водителю уверенность в его исправной работе и отсутствии поводов для беспокойства.

Нельзя проверять генератор, отключая его от аккумулятора при работающем двигателе. Это чревато скачками напряжения в сети и коротким замыканием. Проще всего обратиться к специалистам СТО, чтобы проверить работоспособность генератора на стенде. Однако убеждённые «семёрководы» давно уже приспособились проверять Г-221А самостоятельно при помощи мультиметра.

Для диагностики потребуется мультиметр любого типа — цифровой или индикаторный. Единственное условие: прибор должен корректно работать в режиме измерения и переменного, и постоянного тока.

Порядок работы

Для диагностики работоспособности генератора потребуются два человека. Один из них должен находиться в салоне и по сигналу завести мотор, второй — непосредственно вести наблюдение за показаниями мультиметра в разных режимах. Порядок работы будет следующим.

  1. Перевести прибор в режим постоянного тока.
  2. При выключенном моторе подключить мультиметр сначала к одной клемме АКБ, затем — ко второй. Напряжение в сети не должно быть менее 11,9 и более 12,6 В.
  3. После первичного замера завести мотор.
  4. В момент запуска двигателя измеряющий должен внимательно следить за показаниями прибора. Если напряжение резко упало и не поднимается до рабочего состояния, это говорит о выработке ресурса генератора. Если же, наоборот, показатель напряжения выше нормы, то в скором времени АКБ выкипит. Оптимальный вариант — при запуске мотора напряжение немного упало и сразу же восстановилось.

Порядок замены генератора на ВАЗ 2106

Прежде чем приступать к выполнению этого ремонта, отсоедините минусовую клемму аккумулятора. Затем необходимо отсоединить все провода питания от самого генератора. Сначала потребуется открутить гайку крепления клеммы:

А теперь можно выдергивать все остальные провода и штекеры, просто с небольшим усилием потянуть их в сторону:

Затем срываем обычным рожковым ключом на 17 верхнее крепление генератора, а после этого накидываем головку с удлинителем и карданным шарниром, чтобы открутить эту гайку быстро и без лишних усилий:

Далее необходимо подлезть под машину снизу и сорвав накидным ключом гайку, отвернуть ее до конца трещоточной рукояткой:

После того, как гайка откручена до конца, нужно выбить болт наружу. Для этого можно воспользоваться деревянным бруском, наставив его на болт и ударив несколько раз по нему молотком. На фото показано без бруска, но имейте ввиду, что подложка должна быть обязательно, чтобы не повредить резьбу:

После чего болт можно вытащить рукой. Если он туго идет, можно прибегнуть к проникающей смазке, немного побрызгав ей в нужное место.

Затем можно вынимать генератор снизу, так как это более удобно. Если он сразу не поддастся, то можно немного повернуть его в нужную сторону, чтобы при изъятии ничего не мешалось. Примерно так это выглядит на деле, как показано на фотографии ниже:

Цена нового генератора на ВАЗ 2106 варьируется от 2500 рублей и выше, все зависит от вашего кошелька. Процесс замены не сложный и установка происходит в обратной снятию последовательности.

Демонтаж генератора потребуется только после того его проверки на работоспособность. Если были выявлены неполадки в его системе, то его необходимо будет заменить новым или отремонтировать.

Для ремонта вооружитесь таким инструментом как: гаечные ключи на «10», «19» и «17», а также монтажная лопатка. Итак, приступим:

Немного ослабьте нижнюю крепежную гайку генератора, а затем ослабьте гайку, крепящую генератор к натяжной планке. Не потеряйте шайбу, снимая гайку.

  • Немного сдвиньте генератор вперед, ближе к двигателю и снимите ремень со шкива насоса и с коленчатого вала.
  • Защитный резиновый колпачок тоже нужно снять, после чего открутить крепежную гайку и отсоединить от вывода провода.

Провода от штекера центральной обмотки и провода от вывода щеткодержателя также следует отсоединить. Обязательно промаркируйте все провода, чтобы при дальнейшей установке их на место не возникло проблем.

Теперь можете смело откручивать нижнюю крепежную гайку генератора и вынуть болт. После этого слегка сдвиньте генератор в сторону и снимите его с автомобиля.

Устанавливать генератор следует в том порядке, обратном демонтажу.

Автомобильный генератор необходим для выработки энергии после подачи зажигания на двигатель. Принцип работы генератора заключается в преобразовании механической энергии мотора в электричество за счет вращения электродвигателя через приводной ремень.

Именно условия работы генератора и определяют его ресурс эксплуатации – к примеру, на ВАЗ 2106 ресурс устройства не превышает 50 000 км пробега, после чего агрегат, как правило, нуждается в ремонте.

Демонтаж генератора на Ford Focus 2

На Ford Focus 2 используется несколько модификаций силовых установок с разными конструктивными особенностями, которые сказываются на алгоритм работ при снятии.

На двигателях объемом 1,4 и 1,6 литра генератор размещен в верхней части, что несколько упрощает демонтаж.

Алгоритм снятия на двигателе 1,6 литра

Для примера рассмотрим технологию снятия узла с Ford Focus 2, оснащенного 1,6-литровой установкой.

Для выполнения работ потребуется:

  • Ключи на 8, 10, 12 и 13 (лучше — головки указанных размеров с удлинителями и воротком, оснащенным трещоточным механизмом);
  • Плоская отвертка;
  • Бита Torx E10.

Этих инструментов будет достаточно, чтобы выполнить работы. Демонтаж выполняется на холодном двигателе.

Алгоритм работ такой:

  • Отсоединяем силовой провод, идущий от аккумулятора на генератор (не путайте с плюсовой клеммой АКБ). Это делается для того, чтобы потом не вводит код магнитолы и не перепрограммировать стеклоподъемники. Многие отсоединяют только минусовой провод, что не совсем правильно;
  • Разрезаем ремень привода генератора и навесного оборудования (при снятии он обязательно заменяется на новый);
  • Откручиваем гайку крепления бачка гидроусилителя;
  • Разъединяем хомут крепления патрубка системы охлаждения к расширительному бачку гидроусилителя и отводим трубку вбок;
  • Отводим бачек гидроусилителя в сторону;
  • Разъединяем кронштейны фиксации расширительного бачка системы охлаждения (потянув его вверх) и отводим бачок вперед и в левую сторону, чтобы обеспечить пространство для снятия генератора;
  • Отсоединяем провод от генератора и снимаем его;
  • Отсоединяем от генератора колодку с проводами (нажав на фиксатор плоской отверткой и потянув фишку вверх на себя). Отводим его в сторону;
  • Устройство крепиться на двух болтах и одной шпильке с гайкой. Первым выкручиваем нижний болт (расположен под шкивом). Используем головку на 15;
  • Выкручиваем верхний крепежный болт. Используем тоже головку на 15;
  • Выкручиваем верхнюю гайку, расположенную справа от уже выкрученного болта. Используем ту же головку на 15;
  • Снимите пластину — кронштейн крепления бачка ГУР;
  • Выворачиваем шпильку. Для этого используем головку Torx на 10;
  • Извлекаем генератор.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена ремня генератора на Приоре Осмотрите устройство на предмет внешних повреждений. Понюхайте, если пахнет горелым, то скорее всего сгорела проводка.

Установка отремонтированного или нового узла выполняется в такой последовательности:

  1. Сначала вкручиваются шпилька и гайка (головка Torx на 10, головка на 15);
  2. Одеваем пластику-кронштейн, который держит бачок гидроусилителя;
  3. Вставляем и закручиваем нижний болт под шкивом;
  4. Наживляем и закручиваем верхний болт (слева от шпильки);
  5. Устанавливаем ремень;
  6. Подключаем разъем и провод генератора. В последнем случае используем гайку на 10;

  7. Ставим бачек охлаждающей жидкости на штатное место;
  8. Ставим хомут патрубка;
  9. Устанавливаем бочек гидроусилителя;
  10. Подключаем силовой провод;
  11. Не забываем установить все шланги на свои места;
  12. Заводим автомобиль и проверяем работу генератора.

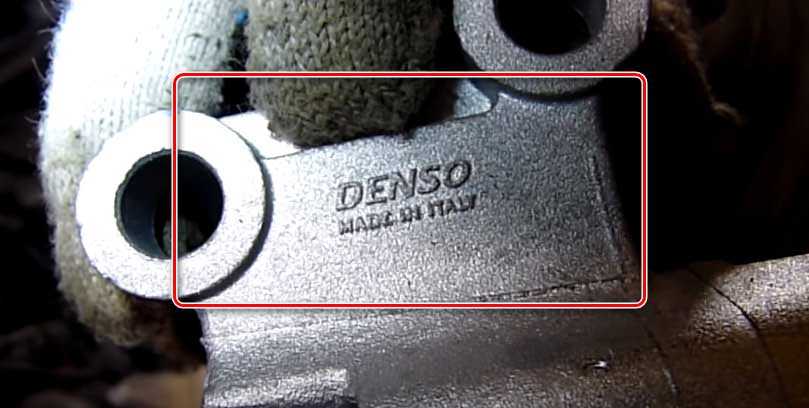

Выбирать новый генератор нужно по VIN коду автомобиля. Оригинальные изделия выпускает фирма итальянская фирма DENSO.

На наклейке должно быть указано, что это компания FORD, амперность и оригинальный инженерный код – 115 IM.

Варианты замены сломавшегося агрегата

Главное, что необходимо запомнить, — для замены сломавшегося генератора запрещено брать первый попавшийся. Несоблюдение указанного правила приведет к продолжительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

  1. Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105. Максимальный уровень тока составляет 55 А, что подходит для машин с незначительным количеством потребителей. Замена не подразумевает проведение доработок или модификаций.
  2. Разрешено использование агрегата от ВАЗ 2106, чей максимальный уровень тока равен 55 А. Главное — предварительно убедиться в отсутствие большого количества мощных потребителей. Для установки потребуется незначительная переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
  3. Для машин с большим количеством потребителей подойдет агрегат, аналогичный установленным на ВАЗ 2107. Его максимальная мощность составляет 73 А. Водители со стажем говорят, что в некоторых случаях тяжело решить, какой генератор лучше поставить на ВАЗ. Проблема как раз и упирается в невозможность точно определить необходимую мощность потребления в долгосрочной перспективе.
  4. В случае повышенной нагрузки на генератор рекомендуется выбрать модель для Нивы. Выдает она почти 80 А, что вполне достаточно для установки большого количества лампочек и усилителей. При его использовании есть только одно ограничение. Нельзя ставить мощный агрегат на модель 2106, которая не рассчитана на подобные мощности.
  5. В крайних случаях допускается установка агрегата от модели 2110, чья мощность превышает 110 А. Использование подобного генератора ВАЗ оправдано только в случае повышенных нагрузок.

После того как автовладелец определится с мощностью, необходимо правильно установить устройство

Автослесари рекомендуют проявить повышенную осторожность. Некачественная установка генератора приводит к множеству проблем при последующей эксплуатации

Системы электрооборудования ВАЗ 2106

В схему электрооборудования ВАЗа шестой модели включены ряд систем, обеспечивающих работу потребителей в разных частях автомобиля. Это:

  • система зажигания;
  • система контрольно-осветительных приборов;
  • система работы прикуривателя;
  • система пуска двигателя;
  • система управления электромагнитным клапаном карбюратора;
  • система очистителя и омывателя ветрового стекла;
  • система отопителя;
  • система звуковых сигналов;
  • составная часть системы охлаждения двигателя;
  • система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, выпрямительный блок, систему распределения тока, свечи зажигания, предохранители и ряд обеспечивающих элементов. Система снимает ток низкого напряжения со щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и, в соответствии с порядком работы цилиндров двигателя, подает его на свечу зажигания. Преобразованный ток должен иметь достаточно энергии для создания электрической внутри цилиндра двигателя и воспламенения рабочей смеси.

Контрольно-осветительные приборы включают все осветительные приборы, такие как фронтальные и противотуманные фары, лампы освещения внутри салона, лампы освещения багажника, а также установленные дополнительно осветительные элементы. Сюда также входят сигналы указания поворота, стоп-сигналы, габаритные огни и другие

Вообще, эти приборы являются важной частью обеспечения соблюдения правил дорожного движения, а потому постоянно запитаны то через АКБ, то через генератор и отключаются последними. Тоже касается и системы звуковых сигналов, обеспечивающих более резкое информирование остальных участников дорожного движения об изменении ситуации на дороге. Система пуска двигателя включает АКБ и ряд элементов, обеспечивающих подачу тока большой силы для запуска всех потребителей и прокручивания вала двигателя до пусковых оборотов

При достижении коленчатым валом этой частоты, в работу вступает генератор переменного тока – теперь он питает всех потребителей и заряжает АКБ

Система пуска двигателя включает АКБ и ряд элементов, обеспечивающих подачу тока большой силы для запуска всех потребителей и прокручивания вала двигателя до пусковых оборотов. При достижении коленчатым валом этой частоты, в работу вступает генератор переменного тока – теперь он питает всех потребителей и заряжает АКБ.

Для удовлетворительной работы системы подач топлива в условиях высоких оборотов в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу ДВС на холостом и рабочем ходу. Для контроля за ним и синхронизации его работы с работой двигателя в схеме электрооборудования предусмотрена своя отдельная система. Рекомендуется скачать схему электрооборудования ВАЗ 2106 и самостоятельно ознакомится с ее работой.

Система управления вентилятором системы охлаждения двигателя обеспечивает стабильно нормальные тепловые условия работы ДВС, увеличивает ресурс наиболее дорогостоящей части автомобиля. Индикаторы состояния работы автомобиля связаны с датчиками, установленными в ответственных местах ВАЗ 2106. Индикаторы снимают показания, преобразуя физические величины в аналоговый или цифровой сигнал, который обрабатывается и поступает на индикаторы. С последних, в свою очередь, можно считать нужную информацию.

У ВАЗ 2106 есть несколько систем электрооборудования, призванных облегчить водителю жизнь, увеличить комфорт при вождении. В их число входят стеклоочистители, отопитель, обогреватель стекла, прикуриватель и другие. Одни из них полезны, другие создавались по принципу «чтоб было». Какие использовать – решать владельцу, однако сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвлена и всю ее описать в одной статье не представляется возможным. Если появилось желание или есть необходимость углубить и расширить знания про самый народный автомобиль Союза, настоятельно рекомендуется ознакомиться с специальной профильной литературой или, хотя бы, с фото схемы электрооборудования.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Снятие сломавшегося устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

  1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
  2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
  3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

  • Кронштейны;
  • Якорь;
  • Провод возбуждения;
  • Приводной шкив;
  • Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент Функции
Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узел Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряжения Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блок Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачи Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
