Функции и устройство электронного блока управления лады калины

Замена контроллера (ЭБУ) и его перенос на калине

Добро пожаловать! Контроллер – в народе его просто называют мозги, а по научному кратко ЭБУ, то есть Электронный Блок Управления двигателем, он выполняет все электронные функции в автомобиле, начиная от показаний приборов (Благодаря нему вы понимаете сколько оборотов даёт в двигатель в тот или иной момент, а так же скорость понимаете, вить это только с помощью него она узнаётся, но и самого датчика который эту информацию на контроллер передаёт) и заканчивая самой работой двигателя и поэтому если он выходит из строя, то все приборы первым делом перестают давать показания вам и машина тоже заводиться не будет, но поменяв его на новый, машина снова вернётся к жизни и будет ездить как ни в чём не бывало, но и менять его лучше всего на точно такой же какой стоял ранее, просто все контроллеры настроены под определённые датчики и под определённые двигатели, но всё же если захотеть то можно поставить другого образца, но проследить нужно за тем чтобы разъём под колодку проводов в нём был точно такой же как и на старом и желательно чтобы одинаковые размеры имел, кроме того либо калибровать онлайн его придётся, либо же залить уже готовую программу (На ваше усмотрение и по вашим денежным возможностям), в народе калибровку ещё прошивкой называют чтобы вы сразу поняли о чём идёт речь.

Примечание! Чтобы провести работу по замене контроллера на автомобиле, запастись нужно будет: Отвёртками, а если быть более точнее то понадобиться крестообразная отвёртка которой винт крепления правой облицовки вывернуть нужно будет, а так же гаечный ключ понадобиться которым клемму минус с аккумулятора можно будет скинуть!

Где находится контроллер (ЭБУ)? На всех автомобилях он по разному установлен и даже на машинах Калина в зависимости от года выпуска может стоять в разных местах, вот к примеру на Калинах 2 (Мы такие в этой статье не рассматриваем) он стоит под ковролином и в отличие от первой Калины, совершенно в другом месте, на первых Калинах к сожалению контроллер так плохо расположен что при выходе из строя краника печки (Когда он течь начинает) его начинает заливать, в связи с этим вся электроника у него быстро гибнет и поэтому за очень короткое время контроллер приходит в негодность и подлежит замене, для наглядности где он расположен на первых Калинах, вы можете увидеть на фото ниже, стрелкой указана правая облицовка тоннеля пола и если её снять то контроллер перед глазами у вас будет.

Примечание! Дадим совет, при покупки первой Калины рекомендуем вам первым же делом заняться контроллер, а именно перенести его из того места в другое, а то если его начнёт заливать краник печки, то вам на новый деньги придётся где то искать, а новый контроллер стоит не малых денег и поэтому нужно беречь тот который есть, чтобы его заменять не пришлось на новый (В этой статье мы ещё затронем тему насчёт переноса данной детали, поэтому внимательней всё читайте)!

Когда нужно менять контроллер (ЭБУ)? На самом деле сломанный контроллер встретить не так то и легко, потому что они действительно практически всю жизнь живут пока сам автомобиль ездит, но он всё же может либо сгореть или либо из-за неудачного месторасположения его вообще залить водой, охлаждающей жидкостью и т.д., может, как и с первыми Калинами это случается (На них контроллер очень неудачно расположен с завода), симптомами его выхождения из строя являются пропадание связи с ЭБУ (То есть вы подключаетесь к нему и компьютер его просто не видит), а так же неправильная работа двигателя, к неправильной работе относиться троение двигателя, пропуски в системе зажигания, неверная работа топливных форсунок (Они могут либо лить и заливать двигатель в связи с этим будут, либо же просто отключаться и работать не будут) и ещё машина может не заводиться, но после появления этих симптомов на ЭБУ нужно думать в последнюю очередь особенно если она у вас перенесена в место где нет влаги, просто как мы уже сказали данные блоки управления вечны и практически никогда не выходят из строя.

Примечание! Самый лучший способ понять работает ли блок управления или же вышел из строя, так это поставить от заведомо исправного автомобиля точно такой же блок, просто на вид к сожалению определить его состояние очень трудно, кроме того блок даже и на связь может выходить и показывать что в автомобиле нет никаких ошибок, хотя сам машину заводить он не будет или же будет, но автомобиль будет работать неправильно и не развивать весь свой потенциал и мощность!

Какие бывают неисправности ДС

При неисправностях данного элемента сложно определить скорость движения автомобиля. Фото: avtomarket.ru

Чтобы своевременно устранить поломку, пока она не переросла в более дорогостоящий ремонт, каждый владелец должен прислушиваться к поведению машины. При малейших отклонениях рекомендуется осуществить замену ДС. К основным признакам неисправностей можно отнести:

  • Неверные показатели спидометра;
  • Повышается расход топлива;
  • Двигатель не развивает полную мощность;
  • На холостом ходу прослеживается нестабильная работа.

В таком случае каждый водитель увидит индикатор Check engine, при наличии бортового компьютера высвечивается ошибка «24».

Первым делом необходимо проверить состояние проводов и контактов, которые могли просто оборваться. Чаще всего это происходит рядом с разъемом, где провода изгибаются и могут перетереться. Если контакты окислились, загрязнились, то им необходимо обеспечить должный уход. В районе выпускного коллектора контролируется состояние целостности изоляции проводов. Кроме того неисправность ДС может быть связана с выходом из строя троса спидометра, который с годами просто истерся.

Как можно протестировать ДС

Каждый владелец авто должен знать три возможных способа определения исправности ДС, необходимо при этом определить выдает ли он 12 В. Поскольку принцип работы базируется на эффекте Холла, то состояние контактов может осуществляться только при вращении, при этом показатели напряжения должны быть в пределах 0,5 В – 10 В.

  1. Проверка вольтметром. Датчик скорости снимается, необходимо определить какая клемма за что отвечает. Один контакт вольтметра присоединяется к клемме, которая выводит импульсные сигналы, второй – подводится к проводу заземления. Вращая датчик, смотрим на показатели напряжения. Чем быстрее он вращается, тем больше показатели должны быть.
  2. Не обязательно снимать ДС с машины, чтобы определить его работу. Для этого необходимо с помощью домкрата приподнять ее, чтобы колесо не касалось земли. Затем соединить контакты датчика с вольтметром, который при вращении колеса выдаст показатели напряжения. При наличии частоты в Гц и напряжения диагностируем, что ДС работает.
  3. Необходимо отсоединить импульсный провод, что определяется специальным контроллером. Как и в предыдущем варианте поднимаем колесо для его вращения. Провод «Сигнал» присоединяется контолькой, если показатель “-“, то ДС работает. Заменить контрольку в этой процедуре может провод с лампочкой.

Как устранить неисправности

Неисправности не всегда связаны с деталью, т.е. ДС может оказаться вполне работоспособным, необходимо провести только некоторые процедуры, чтобы восстановить прежний функционал. Фото: drive2.ru

На ДС могут образоваться грязь, пылевые налеты и масляные подтеки в процессе эксплуатации авто. Прочистив данное устройство, вы обеспечите профилактику изделия и возможно предотвратите в будущем поломку.

Проблема может оказаться в контактах, их переломе, истирании, необходимо заменить поврежденный участок.

Проблема может оказаться элементарной и скрываться в механическом повреждении дефектах троса, который проще заменить.Сделав диагностику датчика, каждый убедиться в его не исправности, тогда стоит опробовать и устранить вышеперечисленные неисправности.

О некоторых особенностях ремонта датчика скорости можно узнать из этого видео:

Порядок проверочных работ КЗ

Итак, есть признаки неисправности, следует выполнить проверку.

Первым делом, катушку необходимо демонтировать. Для этого понадобится:

  • подготовить торцевой ключ на «десять»;
  • отключить клеммы на аккумуляторной батарее;
  • открыть защитный кожух, закрывающий мотор;
  • отжать фиксаторное устройство из пластика, отсоединить проводки от катушечного вывода;
  • извлечь крепежный болтик;
  • вытащить катушку зажигания.

Теперь проводится осмотр. На ней не должно различаться трещинок, оплавленностей и подтеков по колпачкам и корпусной части. Допускается лишь наличие слабой подкопченности. Электрику можно проверить несколькими вариантами. Установив исправную свечу, проверяем устройство на наличие «искры» об автомобильный корпус. Если нет искры с катушки, то вполне возможно, что КЗ утратила свою работоспособность. В подобной ситуации следует проверить зазор в свечах. Все работы следует выполнять в прорезиненных перчатках, чтобы полностью исключить контакт тела или инструмента с автомобильным корпусом либо двигателем. Дело в том, что катушка способна вырабатывать напряжение в пределах 20 – 40 кВ. Еще один вариант – демонтировать катушку и установить ее на исправный цилиндр другой машины, чтобы выполнить проверку в движении. Если КЗ неисправна, то это сразу проявится. Третий способ – инструментальный.

Основные причины, почему пробивает катушку зажигания, считаются высокие температурные режимы либо перегревание, которые способствуют образованию трещин. Велика вероятность выхода из строя КЗ из-за скопления влаги или образования коррозии, частого включения зажигания без последующего пуска мотора, длительные перегрузки при неудачной попытке завести двигатель.

Функции контроллера

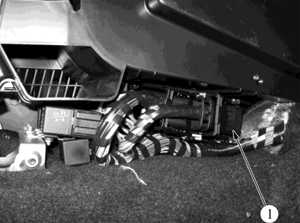

Расположение контроллера в автомобилей салоне семейства LADA PRIОRA: 1 — контроллер

управляет Контроллер исполнительными механизмами, такими как форсунки топливные, дроссельный патрубок с электроприводом, катушка нагреватель, зажигания датчика кислорода, клапан продувки различными и адсорбера реле.

Блок управляет включением и главного выключением реле (реле зажигания), через напряжение которое питания от аккумуляторной батареи поступает на системы элементы (кроме электробензонасоса, электровентилятора, блока индикатора и управления состояния АПС). Контроллер включает реле главное при включении зажигания. При зажигания выключении контроллер задерживает выключение главного время на реле, необходимое для подготовки к следующему завершение (включению вычислений, установка дроссельной заслонки в предшествующее, положение запуску двигателя).

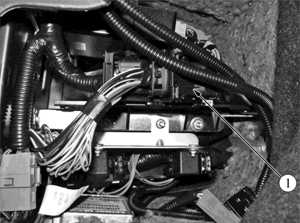

Расположение контроллера в автомобилей салоне семейства LADA KALINA: 1 — контроллер

включении При зажигания ЭБУ, кроме выполнения выше упомянутых функций, обменивается информацией с автомобильной системой противоугонной (если иммобилизатор включен). Если в обмена результате определяется, что доступ к автомобилю блок, то разрешен продолжает выполнение функций управления противном. В двигателем случае работа двигателя блокируется.

выполняет Контроллер также функцию диагностики системы. Он наличие определяет неисправностей элементов системы, включает сохраняет и сигнализатор в своей памяти коды, обозначающие неисправности характер и помогающие механику осуществить ремонт.

Во эксплуатации время и технического обслуживания автомобиля разборка запрещается контроллера.

Для контроля напряжения выходных контроллера сигналов необходим цифровой вольтметр с внутренним менее не сопротивлением 10 МОм.

Для предотвращения повреждений при контроллера отсоединении провода от клеммы «минус» батареи аккумуляторной или жгута проводов от контроллера должно зажигание быть выключено.

Причины выхода из строя ЭБУ: к чему следует быть готовым?

Сначала, электрический блок управления автомобилем, либо же просто ЭБУ, — это очень сложное и принципиальное компьютерное оборудование. В случае неисправности этого устройства, может проявляться неправильная работа всех других авто систем. В отдельных случаях автомобиль может не работать вообщем, включая отказ коробки, зарядных устройств и контрольных датчиков.

Электрические блоки бывают различные и могут управлять различными устройствами. При всем этом, все системы все равно интенсивно ведут взаимодействие меж собой и передают важную информацию для регулировки всех функций. Самый основной из их – это ЭБУ мотора автомобиля. Невзирая на конструктивную простоту, он делает массу сложнейших задач:

1. Контроль впрыска топлива в камеру сгорания автомобиля.

2. Регулировка дроссельной заслонки (как во время езды, так и во время работы двигателя на холостом ходу).

3. Управление работой системы зажигания.

5. Управление фазами газораспределения.

6. Контроль температуры охлаждающей жидкости.

Если говорить конкретно о ЭБУ двигателя, то все полученные им данные могут также учитываться и при работе антиблокировочной системы тормозов, и при работе системы пассивной безопасности, и в противоугонной системе.

Причины выхода из строя ЭБУ могут быть самыми разнообразными. В любом случае, ничего хорошего это автовладельцу не предвещает, поскольку данное устройство не подлежит ремонту. Даже на станциях технического обслуживания его просто меняют на новое. Но, как бы там ни было, необходимо очень детально разобраться в том, что же может вызвать поломку. Благодаря этим знаниям вы сможете в будущем обеспечить максимально возможную защиту устройства от подобных неприятностей.

Как отмечают автоэлектрики, наиболее часто ЭБУ выходит из строя из-за перенапряжения в электрической сети машины. Последнее, в свою очередь, может возникать из-за короткого замыкания одного из соленоидов. Однако, это не единственная возможная причина:

1. Поломка устройства может возникнуть из-за любого механического воздействия. Это может быть случайный удар или очень сильные вибрации, способные вызывать появление микротрещин в платах ЭБУ и местах спайки основных контактов.

2. Перегрев блока, который чаще всего возникает из-за резкого перепада температур. К примеру, когда вы на сильном морозе пытаетесь завести автомобиль на больших оборотах, выжимая максимум из возможностей автомобиля и всех его систем.

3. Коррозия, которая может возникать из-за перепадов влажности воздуха, а также из-за попадания воды в подкапотное пространство автомобиля.

4. Попадание влаги непосредственно в сам блок управления вследствие разгерметизации устройства.

5. Вмешательство посторонних в устройство электронных систем, вследствие чего могло произойти нарушение их целостности.

Если от автомобиля хотели «прикурить», предварительно не заглушив двигатель.

Если с автомобильного аккумулятора сняли клеммы, предварительно не заглушив двигатель.

Если были перепутаны клеммы во время подключения аккумулятора.

Если был включен стартер, но к нему не была подсоединена силовая шина.

Однако, что бы ни стало причиной неисправности ЭБУ, любые ремонтные работы могут осуществляться только после осуществления полной профессиональной диагностики. В целом же, характер неисправности устройства подскажет вам о неисправностях в других системах. Ведь если их также не устранить, то новый блок управления перегорит так же, как и старый. Для чего предназначен блок управления двигателем, как проверить блок управления

Именно поэтому в случае перегорания ЭБУ очень важно установить истинную причину поломки и сразу же устранить ее

Все датчики двигателей 21116, 21126, 21127

Каждый датчик снабжён разъёмом, закреплённым на его корпусе:


Второй контакт датчика – это сам корпус

Бесперебойную работу двигателя обеспечивает набор элементов:

Датчик расхода воздуха (ДМРВ) – часть системы впуска. Не используется на двигателях 21127. Деталь обозначается, как 11180-1130010;

Два датчика положения дроссельной заслонки – переменные резисторы, встроены в дроссельный патрубок;

Датчик температуры тосола – терморезистор с винтовым креплением, вкручивается в кожух термостата. Номер в каталоге – 21120-3851010;

Датчик детонации – пьезоэлемент с двумя выводами, закреплён на корпусе блока цилиндров. Номер по каталогу – 21120-3855020;

Два датчика кислорода (ДК), диагностический и управляющий – оснащены винтовым креплением, вкручиваются в корпус приёмной трубы. 21074-3850010 – это обозначение каждого модуля;

Датчик скорости – электронный модуль, закреплён на кожухе КПП сверху. Обозначение по каталогу – 21700-3843010;

Датчик положения коленвала (ДПКВ) – электронный модуль, закреплён на корпусе масляного насоса. Обозначается как 21120-3847010;

Датчик фаз – электронный модуль под обозначением 21120-3706040. В конструкции двигателя 21116 не используется;

Датчик давления масла – имеет винтовое крепление, обозначен как 11180-3829010.

Элемент, указанный под номером «9», будет установлен в разных точках в зависимости от комплектации (см. фото). На третьем рисунке отображено, где закреплён датчик «8»:

В конструкции системы резонансного впуска использован отдельный датчик, измеряющий температуру и давление воздуха. Элемент обозначается как 21800-1413010:


Датчик давления и температуры воздуха в моторе 21127

Устройство модулей дроссельных заслонок не рассматривалось. Недочёт исправлен ниже.

Для разных моторов «Калины-2» подходит свой, уникальный по конструкции модуль, содержащий дроссельную заслонку с электроприводом:

21126-1148010 – элемент предназначен для ДВС 21126;

21127-1148010 – часть конструкции двигателя 21127;

21116-1148010 – часть впускного тракта 8-клапанного мотора (21116).

Корпус модуля выполнен из лёгких сплавов и снабжён разъёмом, к которому подведены контакты датчиков и электродвигателя.


Дроссельный узел двигателя 21126

При необходимости модуль лучше заменять в сборе, а не пытаться чинить его.

Установка контроллера

1) Для а/м семейства LADA PRIORA присоединить к контроллеру кронштейн и закрепить винтами. Момент затяжки винтов 1,2…1,6 Н.м (отвертка крестообразная, насадка крестообразная, отвертка моментная). Установить контроллер на автомобиль и закрепить гайками. Момент затяжки гаек 1,9…4,5 Н.м (ключ гаечный 8, головка сменная 8, ключ моментный).

Для а/м семейства LADA KALINA присоединить к контроллеру кронштейн и закрепить винтами. Момент затяжки винтов 1,2…1,6 Н.м (отвертка крестообразная, насадка крестообразная, отвертка моментная). Установить контроллер на автомобиль закрепить винтом.Момент затяжки винта 1,7…3,5 Н.м (отвертка крестообразная, насадка крестообразная, отвертка моментная).

Для а/м семейства LADA 4х4 установить контроллер на автомобиль и закрепить гайками. Момент затяжки гаек 1,9…4,5 Н.м (ключ гаечный 8, головка сменная 8, ключ моментный).

2) Присоединить к контроллеру колодки жгута проводов.

3) Установить экран консоли панели приборов на место (отвертка крестообразная).Для а/м семейства LADA 4х4 установить обивку передка левую.

4) Присоединить провод к клемме «минус» аккумуляторной батареи (ключ гаечный 10).

Проверка цепи

Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.

Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем

Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике

Определение неисправности

Если двигатель вдруг начал «троить», то первое, на что следует обратить внимание – это внешний вид катушки зажигания. Признаком того, что деталь перегрелась и в итоге сгорела, являются следы деформации на ее корпусе, трещины и неровности на пластмассовой поверхности

Для проверки катушки зажигания, необходимо воспользоваться мультиметром , переключив прибор в режим проверки сопротивления. После этого контакты мультиметра надо одновременно приставить к первому и третьему контактам детали и таким образом узнать ее сопротивление. Если катушка исправна, то прибор должен показать значение около 0,5 Ом с небольшим допуском.

Следующим этапом диагностики катушки зажигания является проверка вторичной проводки данной детали. Для выполнения этой процедуры необходимо щупом красного цвета дотронуться до пружины, расположенной внутри колпачка катушки зажигания. Щуп черного цвета надо подключить ко второму контакту. Если показания прибора далеки от значения 340 кОм, то дела в таком случае обстоят не очень хорошо – похоже, катушка сгорела.

Если показания мультиметра соответствуют норме, то, скорее всего, катушка зажигания исправна, а единственное, что надо сделать – просто усилить ее изоляцию. Для этого потребуется специальная термоусадочная трубка (должна быть в запасе у каждого водителя), которую необходимо разогреть и одеть на катушку. Данная процедура поможет справиться с проблемой возможной утечки тока на Приоре.

Выбор датчика

Датчик скорости необходимо приобрести новый, чтобы не возникало проблем. Визуально датчик, предназначенный для Приоры, почти не отличается от элемента Калины, и многие продавцы утверждают, что одну модель можно запросто заменить другой моделью. С виду похожие датчики имеют абсолютно разную начинку, и после установки несоответствующего элемента будут происходить частые сбои в работе ЭБУ и неправильным показаниям на спидометре. Поэтому перед покупкой нужно внимательно изучить старую деталь, переписать каталожный номер и приобретать точно такую же модель.

https://www.youtube.com/watch?v=7drLW_Qlgj4

Варианты диагностики электронных блоков управления LADA VESTA

В «Ладе Весте» используется интерфейс типа CAN, с помощью которого передаются сигналы между системами автомобиля. Диагностику неполадок осуществляют сканером ELM327 по протоколу ОБД2. Перечень специальных функций:

  1. Перезагрузка блока управления двигателя, сброс круиз-контроля, скоростных ограничений.
  2. Обучение автоматической коробки передач в процессе работы. Обнуление настроек.
  3. Адаптация датчика руля, ускорения.
  4. Сброс регулировки панели приборов, мультимедиа.
  5. Снятие защиты, инициализация VIN.
  6. Обнуление адаптации усилителя руля, датчика скорости, угла поворота.
  1. Скачать и установить одну из сканирующих программ.
  2. Провести диагностику БУ по инструкции адаптера.
  3. Получить и расшифровать коды.
  4. Выполнить настройку или ремонт для устранения нарушений в работе устройства.
  5. Произвести повторную проверку на ошибки.

Источник фото: https://www.drive2.ru/l/551830318525449864/

Сканер способен отслеживать через OBD2 режимы и параметры автомобиля во время движения.

Неисправности ЭБУ

блок Электронный перестает работать нормально когда в перегорает нем один из чипов. Каждая из микросхем определенные за отвечает функции. К примеру, если в машине открываться перестают окна с одной стороны, то нужно ЭБУ проверять, а не спешить менять весь электропривод Обгоревшие.

стекол предохранитель (сверху) и биполярный транзистор (катушки) снизу зажигания

Частые признаки неисправностей:

  • управления сигналы бензонасосом, форсунками, РХХ, клапаном и отсутствуют зажиганием;
  • перестают регулироваться ДПДЗ и Е-газ;
  • не диагностический отвечает разъем;
  • расплавленная проводка.

Контакты бывают чипов обгоревшими, но иногда поломку визуально не обнаружить получается. В таком случае нужно снять отнести и блок на проверку специалистам. Часто выход из стабилизатора строя или процессора означает необходимость контроллера замены.

Почему возникают поломки

Есть ряд целый причин неисправности ЭБУ на Приоре и механические:

  • Калине повреждения;
  • перегрев;
  • коррозия;
  • нарушенная неправильное;
  • герметизация “прикуривание” от другого авто, с заведенным повреждение;
  • мотором проводки или датчиков электродом во сварочных время работ.

Если блок выходит из его, строя лучше сразу же заменить, потому начнутся что проблемы в работе двигателя и постоянно отображаться будут ошибки.

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

  • почистить контакты: они могли окислиться;
  • почистить колодку, в которую могла попасть грязь.

Датчик также следует снять, почистить и проверить на работоспособность.

Проверку можно выполнить тремя способами:

  1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
  2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
  3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Если ДС неисправен, то его необходимо заменить.

Для замены ДС нужно приготовить следующие инструменты и материалы:

  • ключ или головку на «10»;
  • плоскую отвертку;
  • крестовую отвертку;
  • ветошь;
  • новый прибор.

Приоровский и калиновский датчики скорости

В зависимости от версии на Лада Калина устанавливаются разные ДС:

Перечисленные ДС скорости могут заменять друг друга. Они могут устанавливаться на следующих версиях Калины: 1117, 1118 и 1119 с двигателями объемом 1,4 и 1,6 литра. Датчик от Лада Приоры подходит, но его нельзя использовать, так как он дает неправильные показания.

Для проведения процедуры замены автомобиль следует поставить на ручной тормоз и открыть капот. Замена датчика скорости на Калине состоит из следующих шагов:

  1. Для доступа к датчику скорости нужно либо демонтировать воздуховод, который идет к воздушному фильтру, либо отодвинуть его в сторону.


Процесс откручивания хомутов отврткой

  • Отсоединить от датчика разъем колодки проводов.
  • С помощью ключа на «10» открутить гайку, благодаря которой крепится устройство. Могут возникнуть трудности при откручивании гайки, так как она находится в неудобном месте. Следует найти упор, чтобы приложить достаточно усилий для откручивания.


Откручивание гайки ключом С помощью плоской отвертки нужно отсоединить старое устройство от коробки и снять его. Далее следует очистить ветошью место установки. Далее можно устанавливать новый прибор.

ДС на автомобиль Лада

После установки нового устройства, нужно вернуть на место воздушный патрубок.

После замены прибора исчезают все признаки его неисправности. Таким образом, не составляет труда поменять датчик скорости на Калине. С этим справится даже начинающий автолюбитель, тем самым сэкономив на посещении станции техобслуживания.

Предназначение ДС

Измерение скорости движения является основной, но не единственной функцией датчика в автомобиле. На основании его данных в «Калине» работает электроусилитель руля. Это позволяет сделать управление более информативным при увеличении скорости и обеспечивает легкое вращение на парковке. Датчик отвечает за стабильную работу двигателя на холостом ходу. Делает он это совместно с ДХХ. Блок управления получает данные о том, что скорость равна нулю и дроссельная заслонка закрыта, и поддерживает минимально необходимые обороты двигателя.

Еще одно предназначение датчика скорости «Лады-Калины» – обеспечение режима отсечки топлива. Под этим понимается ограничение поступления бензина при движении накатом без выключения передачи. Режим позволяет сэкономить до 5 % топлива.

Основные неисправности датчика скорости Лада Калина

Несмотря на простоту конструкции, ДС нередко выходит из строя. Признаками неисправного датчика являются:

  • «зависание» или хаотичное движение стрелки спидометра;
  • неправильные показания спидометра и одометра;
  • включение лампы индикатора ошибки (при проверке ЭБУ выдает код ошибки 0500, 0501);
  • нарушение стабильности работы двигателя на холостом ходу;
  • увеличение расхода топлива.

Причиной этому может послужить:

  • отсутствие или плохой контакт в разъеме датчика;
  • обрыв проводов соединения;
  • загрязнение чувствительного элемента;
  • поломка чувствительного элемента.

Если в первых трех случаях датчик возможно «привести в чувства», то в последнем случае исправить ситуацию способна, лишь его замена.

Самостоятельная проверка работоспособности

В большинстве случаев при возникновении проблем с ДПДЗ, высвечивается ошибка «check engine». Подключив диагностический прибор можно выявить ее код и причины ошибки. Случается так, что по каким-либо причинам «чек» не загорается, в таком случае без использования мультиметра при диагностике не обойтись.

Первым делом необходимо убедиться поступает ли питание на сам датчик. Для этого от устройства необходимо отсоединить фишку с проводами и произвести замеры контактов при включенном зажигании. Если питание поступает, то производится осмотр самого устройства.

Визуальное обследование датчика. В данном случае речь идет о проверке внутренних составляющих изделия. Наиболее часто происходит потеря контакта ползунка с резистивным слоем.

Как уже говорилось выше, при выявлении причин неисправностей в датчике он подлежит замене.
