Лада калина не работает ближний свет фар

Содержание

Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.

Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей

Попробуем разобраться со всеми огрехами по очереди, и рассмотрим: какие могут быть наиболее распространенные варианты починки и устранения неполадок такого важного сегмента, как ближнее освещение

Обзор особенностей работ

Для начала рассмотрим самые простой случай и разберемся, как происходит замена лампы ближнего света на Гранту, далее расскажем, как устранить некоторые неисправности, и опишем, как провести регулировку света своими силами, инструкция настолько проста, что с ней справится любой человек.

Замена лампочек

Лампа ближнего света Лада на Гранта является универсальной, то есть она служит и для дальнего, и для ближнего света. Используется вариант 60/55 Ватт (то есть мощность спирали дальнего света 60, а ближнего – 55), тип лампы – Н4. Именно такой вариант нужно приобретать перед началом работ.

Сам процесс довольно прост, и замена лампочки ближнего света на Лада Гранта производится очень быстро:

  • Вначале снимаете клемму с аккумулятора и фиксируете капот в открытом положении.
  • Далее нажимаете на фиксатор пластиковой заглушки на фаре и открываете его.


Защелка крышки располагается сверху, ее хорошо видно

Под крышкой вы увидите колодку с проводами, ее необходимо аккуратно отсоединить и отодвинуть в сторону.

Важно! Не тяните за провода, так как вы можете нарушить контакты. Всегда беритесь за корпус колодки

  • Далее снимается резиновая заглушка, защищающая корпус от влаги и пыли. Резиновая заглушка снимается очень легко
  • Лампа ближнего света на Гранте держится в отражателе за счет пружинного фиксатора, чтобы его освободить, нужно нажать на усики и вывести их из зацепления с крючками корпуса.
  • После этого можно вынимать отслуживший узел, но мы рекомендуем перед тем, как поменять лампу ближнего света на Гранте, внимательно осмотреть ее, не исключено, что она рабочая, и причины отсутствия света вовсе не в ней.
  • При установке нового узла ни в коем случае не дотрагивайтесь до стеклянной части, так как из-за этого она может выйти из строя очень быстро, делайте все аккуратно. Сборка производится в обратном порядке. (См. также статью Установка противотуманных фар на Калину: особенности.)


Замена лампы ближнего света на Лада Гранта производится очень аккуратно, чтобы не дотрагиваться до стеклянной колбы

Проблемы с выключением

Очень часто можно встретить такой вопрос – не выключается ближний свет фар на Ладе Гранта, что делать?

На самом деле причин может быть несколько, мы рассмотрим их:

Реле ближнего света на Гранте расположено в общей колодке, ниже на схеме показано его расположение, можно попробовать слегка ударить по нему, часто это позволяет решить проблему, но менять данный узел все равно нужно, тем более что его цена невелика. Это самый часто встречающийся вариант, но далеко не единственный.


Основная причина почему не выключается ближний свет на Лада Гранта – перебои в работе реле, обозначенного на рисунке К4

  • Второй вариант – неисправность подрулевого переключателя, проверить его можно очень просто: снимите обшивку с рулевой колонки и отсоедините колодку проводов, которые идут к блоку переключения. Если после этого свет не погас, значит, с ним все в порядке, если погас – нужно менять данный узел.
  • Наконец, третий вариант – короткое замыкание, которое может возникнуть из-за износа элементов или использования слишком мощных лампочек. Для проверки пошевелите фишку на фаре. Если свет помигивает, значит, причина именно здесь, нужно открутить два винта, чтобы разобрать корпус, чаще всего замыкаются контакты ближнего и дальнего света, просто разъединяете их и ставите ка положено.

Регулировка

Рассмотрим, как отрегулировать ближний свет фар на Гранте самостоятельно:

Для начала необходимо провести подготовительные мероприятия – заправьтесь до полного бака, проверьте наличие запаски в багажнике, а на водительское сиденье положите груз весом 75 килограммов. Кроме того, проверьте давление в шинах, оно должно соответствовать норме.

Давление в шинах – важный параметр, если оно будет разным, то машина будет стоять неровно, и правильную регулировку провести не удастся

  • Также вам понадобится шестигранник размером 6 мм, с помощью которого и будет проводиться регулировка.
  • Необходимо найти ровную площадку, перед которой есть стена или ровный высокий забор и разместить машину на расстоянии три метра от поверхности.
  • Наносите на стенке разметку – две вертикальные полосы должны идти по ширине расположения лампочек в фарах, горизонтальная линия должна располагаться по высоте установки осветительных элементов, также нанесите осевую вертикальную линию посередине.
  • При регулировке одной из фар вторую закройте непрозрачным материалом, после чего установите корректор в положение «0». Далее с помощью шестигранника направляете световой поток так, чтобы его центр был на пересечении вертикальной и горизонтальной линии напротив фары. Так же проводятся работы и со второй стороны.

Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф

Несколько лет назад правительство утвердило закон, согласно которому в дневное время суток необходимо передвигаться на автомобиле либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями). В результате, автомобильные лампы ближнего света, стали перегорать значительно чаще. Лада Калина первого поколения тому не исключение. Те, кто не пожелал ездить с ближним светом фар, устанавливают дневных ходовые огни. В Калине 1 в отличии от второго поколения модели нет ДХО, поэтому приходится ездить с ближним светом фар. Из нашей инструкции вы узнаете как заменить лампы в передней блок фаре, а так же причины по которым эти лампы могут не работать.

Какие лампы устанавливаются в передней блок фаре Лада Калина 1

  • Лампа ближнего света — H7 12v/55w
  • Лампа дальнего света — h2 12v/55w
  • Лампа габаритов — w5w 12v/5w
  • Лампа указателя поворотов — PY21W 12v/21w

Чаще всего перегорают лампы ближнего света и передних габаритов, так как при включенном ближнем свете габариты так же работают.

Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

  • PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
  • PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
  • PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
  • OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
  • OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
  • OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
  • BOSCH H7-12-55 Pure Light цена лампы от 250 руб
  • МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
  • GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

  1. PHILIPS H7-12-55 LONGLIFE ECO VISION
  2. OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

  1. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
  2. PHILIPS H7-12-55 +130% X-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует поочередно проверить каждую из причин.

  • Перегорела лампа
  • Плохой контакт колодки лампы
  • Сгорел предохранитель

Первым делом проверьте предохранитель фары на которой не горит лампа. На каждую фару идет свой отдельный предохранитель. В Калине это F12 и F13. Вытащите предохранитель и проверьте его визуально, если целый, значит проблема в колодке, либо самой лампе.

Открываем капот и снимаем резиновый пыльник фары с лампы ближнего света фар

Снимаем колодку с лампы и убираем ее в сторону

Нажимаем на пружинный фиксатор, слегка отводим его в сторону и поднимаем наверх.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности

Снимаем резиновый пыльник с лампы дальнего света

Отсоединяем колодку проводов от лампы

Отжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и производим сборку

Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света.

Аккуратно берем патрон двумя пальцами и вытаскиваем его из посадочного места

Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его

Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую

На этом замена ламп в передней блок фаре закончена.

При замене ламп ближнего и дальнего света фар не трогайте лампы за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.

2018-g.ru

Предохранители и реле в Ладе Калина

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники.

  • Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы.
  • Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.
  • Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач.
  • Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники.

  • Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2.
  • Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью.
  • Если механизм «закусило» при поднятом положении стекла, это может помочь.
  • Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора.
  • Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

  • Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5.
  • Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла.

  • Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6.
  • Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.
  • Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6.
  • Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

Как снять фару на Калине 2: регулировка, настройка и замена лампы ближнего света

Проверка и регулировка фары, замена лампы ближнего света на Ладе Калине-2

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

  1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
  2. Отключают обе клеммы от контактов лампы;
  3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
  4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды. тогда всё выглядело бы сложнее.

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

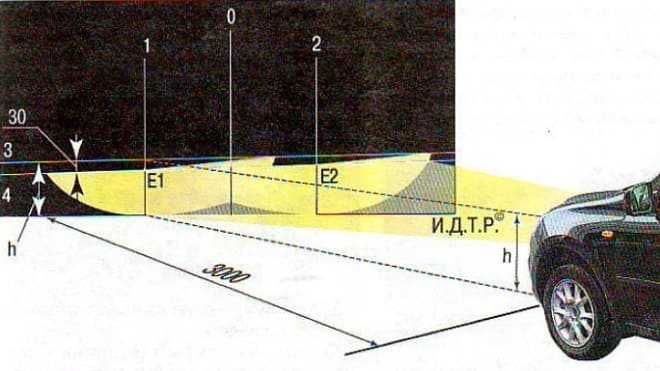

  • Центры пучков должны оказаться на линиях AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
  • Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Корректор фар: устройство и неисправности

Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар. Допускается регулировка фар на Калине, используя:

  • ручной корректор фар Калины;
  • электрокорректор фар.

Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения. Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики.

  1. Неточность датчика. Поломка кронштейна приводит к сбою показателей синхронизатора отслеживающего элемента.
  2. Закисание контактов. Из-за сниженной проводимости электропровода устройство начинает сбоить.
  3. Заводская недоработка. Из электрокорректора выпадает регулирующий элемент.

Нестандартные причины

Иногда нештатную работу фар обусловливают совершенно уж необычные факторы. Был неописуемый случай, когда хозяин снял со своей Нивы очистители фар, поскольку они уже давным-давно не функционировали. В результате он потерял ближний свет на обеих фарах. И догадался о причине отнюдь не сразу! В ходе экспериментов владелец выяснил, что для обретения ближнего света требуется наличие хотя бы одного из моторчиков, причем не принципиально какого – левого или правого.

Под конец он просто закоротил разъем, как бы симулируя присутствие фароочистителя. В дальнейшем проблем со светом не имелось. Так что если вы простукали все звенья цепи, а причину с фарами не установили, постарайтесь припомнить, не вносили ли вы не так давно какие-нибудь усовершенствования в конструкцию своего авто. Может быть, в процессе этих изменений была нарушена некая инженерная задумка, что и является причиной исчезновения света.

Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.

Выяснив, почему ближний свет фар не горит, а дальний горит, и, научившись бороться с таким явлением, однажды можно столкнуться с обратной проблемой, когда есть ближний, но нету дальнего. Причины этих капризов, в принципе, те же самые, что и в предыдущем случае, только дополняются еще и возможной поломкой подрулевого переключателя. Так что если не выявлена причина странного поведения фар, а ближний свет

по-прежнему отсутствует, вполне вероятно, придется заняться его заменой.

Сгорел предохранитель

По этой причине также часто не горит одна фара ближнего света. Для её устранения надо сделать следующее:

  • вскрыть блок, в котором находятся все предохранители автомобильных электрических цепей;
  • с помощью схемы определяется тот предохранитель, который нужен. Как правило, если он перегорел, то это сразу видно;
  • заменить неисправный элемент на исправный.

Кстати, если перегорание предохранителей становится частым явлением, то следует искать в проводке пробой. Чтобы его определить, необходимо прозвонить все элементы электрической цепи, или обратиться за помощью к специалистам. Причём это надо сделать в обязательном порядке, так как наличие короткого замыкания может спровоцировать возникновение пожара.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Нестандартные причины

Иногда нештатную работу фар обусловливают совершенно уж необычные факторы. Был неописуемый случай, когда хозяин снял со своей Нивы очистители фар, поскольку они уже давным-давно не функционировали. В результате он потерял ближний свет на обеих фарах. И догадался о причине отнюдь не сразу! В ходе экспериментов владелец выяснил, что для обретения ближнего света требуется наличие хотя бы одного из моторчиков, причем не принципиально какого – левого или правого.

Под конец он просто закоротил разъем, как бы симулируя присутствие фароочистителя. В дальнейшем проблем со светом не имелось. Так что если вы простукали все звенья цепи, а причину с фарами не установили, постарайтесь припомнить, не вносили ли вы не так давно какие-нибудь усовершенствования в конструкцию своего авто. Может быть, в процессе этих изменений была нарушена некая инженерная задумка, что и является причиной исчезновения света.

Предохранители и реле Лада Калина 2 со схемами блоков и описанием назначения

Лада Калина 2 го поколения (ВАЗ-2192, ВАЗ-2194

) выпускалась в 2013, 2014, 2015, 2021, 2021 и 2021 году с кузовами хэтчбек и универсал как в стандартных версиях, так и все дорожная версия Cross и спортивная — Sport. В данной публикации вы найдете описание предохранителей и реле Лада Калина 2 го поколения со схемами блоков и фото — примерами исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полные электрические схемы Калины 2.

Исполнение схем блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения вашего автомобиля Калина 2 (люкс, стандарт, норма). Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки или иной технической документацией.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

Вариант 1

Фотография

Схема 1

Схема 2

Описание предохранителей

F1 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем
F2 25А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителяСтандарт: Дневные ходовые огни
F3 15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передачСтандарт: Аварийная сигнализация
F4 15А Контроллер системы надувных подушек безопасности
F5 7,5А Клемма 15 приборов
F6 7,5А Свет заднего хода, Указатели поворота (Стандарт) Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) Блок управления системой безопасной парковки (Норма, Люкс)
F7 7,5А Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчики концентрации кислорода
F8 25А Обогреватель заднего стекла, Обогреватели наружных зеркал (Норма, Люкс)
F9 5А Габаритные огни правого борта
F10 Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажника Плафон освещения вещевого ящика
F11 5А Задние противотуманные огни
F12 10А Ближний свет, правая фара Электро корректор правой фары
F13 10А Ближний свет, левая фара Электро корректор левой фары
F14 10А Дальний свет, правая фара
F15 10А Дальний свет, левая фара
F16 10А Правая противотуманная фара
F17 10А Левая противотуманная фара
F18 20А Обогреватели передних сидений, Прикуриватель
F19 5А Норма, Люкс: Блок управления АБС 20АСтандарт: Моторедукторы блокировки замков дверей
F20 15А Звуковой сигнал
F21 10А Топливный насос
F22 25А Омыватель ветрового стекла Центральный блок кузовной электроники Омыватель заднего стекла Очиститель заднего стекла
F23 5А Комбинация приборов Диагностический разъем
F24 7,5А Норма, Люкс: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкой

Стандарт:

Резерв

F25 7,5А Сигналы торможения Плафон освещения салона (Стандарт)
F26 10А Норма, Люкс: Центральный блок кузовной электроникиСтандарт: Резерв
F27 F31 25А Норма, Люкс: Блок управления АБС30А Стандарт: Электро стеклоподъемники передних дверей
F28 F32 30А Электро вентилятор отопителя (Стандарт) Контроллер системы автоматического управления климатической установкой
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
