9 основных причин, по которым не работает печка на ваз-2114 и способы устранения неисправности

Плохо греет печка ВАЗ 2114.Как улучшить работу печки?

Одним из самых простых вариантов улучшения работы печки является установка дополнительного насоса для принудительной циркуляции антифриза. Насос устанавливается в отсеке для мотора, вблизи от радиатора печки. В сильные морозы часто даже дополнительная помпа не помогает справиться с проблемой. В этом случае поможет утепление решетки радиатора для предотвращения поступления холодного воздуха в моторный отсек.


Вариант утепления радиатора ваз 2114

Бывает и так, что отопительная система работает, но тепло не поступает к ногам. Причиной может быть, соскочивший из нормального положения, тросик переключения заслонок, расположенный на блоке управления. Чтобы ногам было комфортнее, можно нижние воздуховоды проклеить поролоном. А вот задние воздуховоды обычно совершенно не эффективны и пассажирам, сидящим на заднем сидении, придется зимой мерзнуть.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

  1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
  2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
  3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
  4. Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Устройство отопителя

Печка, установленная на автомашине ВАЗ-2115 инжектор, точно такая же, как и на более ранней «девятке». Основные элементы отопительной системы следующие:

  • вентилятор;
  • радиатор;
  • воздуховоды;
  • тяги заслонок;
  • кран отопителя;
  • резистор;
  • моторчик;
  • термостат.

Непосредственно в радиатор поступает охлаждающая жидкость, нагретая от работающего двигателя на 8 клапанов. Вентилятор же обдувает металлические пластины теплообменника и нагретый таким образом воздух поступает непосредственно в салон машины.

Тягами регулируются подача воздуха и направление его струй. С их помощью можно обеспечить нагрев лобового стекла или направить горячий воздух на замерзшие ноги. Благодаря включению в схему резистора, удается создать определенное сопротивление, что позволяет регулировать работу нагревателя. Термостат обеспечивает движение охладительной жидкости по двум контурам (малому и большому).

Если последний прибор заклинивает, то движение антифриза происходит только по одному из них, что повышает риск перегрева силовой установки. Отопление автомобильного салона организовано через большой охлаждающий контур. То есть если термостат заклинит на малом – нагрев происходить не будет.

Нередко также возникают проблемы с мотором вентилятора. В таком случае через воздуховоды и дефлекторы в салоне теплый воздух проходить не сможет.

Как нетрудно догадаться, в общем, система обогрева достаточно несложная, и ранее применялась во многих других автомобилях. У новых машин обычно никаких проблем такого рода не возникает, но со временем по мере эксплуатации шансы на поломку существенно возрастают.

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

  • крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
  • набор гаечных ключей;
  • ёмкость и резиновый шланг для слива ОЖ;
  • ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

  1. На холодном двигателе сливается ОЖ.
  2. Откручивается саморез, расположенный за пластмассовой заглушкой.
  3. Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

  4. Отворачиваются саморезы крепления щитка приборов.

  5. Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

  6. Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

  7. Выкручиваются саморезы с правой и левой стороны консоли.

  8. Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

  9. На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
  10. Отсоединяется колодка подсветки пепельницы.
  11. Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

  12. С левой и правой стороны откручиваются саморезы крепления металлической основы.
  13. Отворачиваются крепления торпедо.

  14. В центре выкручиваются четыре шурупа крепления металлической конструкции.

  15. Вынимается электронный блок управления, расположенный под консолью.

  16. Для обеспечения доступа к печке торпедо приподнимается домкратом.
  17. Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
  18. Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

  19. Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
  20. Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Меняем без снятия панели

Но какой бы метод не использовался, сначала придется сливать охлаждающую жидкость из системы. Поэтому заранее придется припасти антифриз в нужном количестве.

Первым разберем метод замены без снятия панели. Как уже упоминалось, для этого придется в некоторых местах делать разрезы.

Для выполнения работ потребуется:

  • Набор отверток разной длины;
  • Полотно ножовки по металлу;
  • Плоская емкость для слива остатков ОЖ с радиатора;
  • Ветоши.

Подготовив все и слив ОЖ с системы охлаждения, можно приступать к работам:

  1. Демонтируем из панели вещевой бокс (бардачок), для чего необходимо выкрутить 6 винтов его крепления;
  2. Снимаем боковые накладки на центральной консоли;

  1. Полотном по металлу делаем необходимые разрезы: Первый разрез – вертикальный, делаем на внутренней стенке панели возле центральной консоли (за металлической планкой бардачка). Причем здесь придется делать два разреза.
  2. Второй разрез – горизонтальный, проходит в верхней части по задней стенке проема под бардачок.

  3. Третий – тоже вертикальный, но не сквозной. Делается он справа на задней стенке нижней вещевой полки панели;

  4. После всех разрезов часть панели вместе со стенкой можно отогнуть вниз, что обеспечит доступ к радиатору. Отгибаем эту часть и фиксируем;
  5. Откручиваем ближний кронштейн крепления троса управления заслонкой системы обогрева и отводим трос в сторону;
  6. Послабляем хомуты патрубков подачи ОЖ на радиатор. При этом следует под места соединения подставить подготовленную емкость, поскольку из теплообменника будет вытекать жидкость. Снимаем патрубки;
  7. Откручиваем три винта крепления радиатора, извлекаем его и сразу же осматриваем.

После проводим замену теплообменника, фиксируем его в посадочном месте, подсоединяем к нему патрубки и зажимаем хомутами. Чтобы патрубки насаживались легко, смажьте их мылом.

На этом этапе работ следует заполнить систему охлаждения жидкостью и прогнать ее для удаления воздушных пробок.

Далее остается удостовериться, что места соединения патрубков с радиатором не подтекают, а заслонка и краник подключены без ошибок.

После этого остается вернуть на место отрезанную часть панели и зафиксировать. Для этого можно воспользоваться саморезами и пластинками.

Главное, провести фиксацию в нескольких местах, чтобы в дальнейшем отрезанная часть не дребезжала при движении. Воспользуйтесь герметиком или силиконом.

Этот метод удобен тем, что при повторной замене радиатора (что вполне возможно), все работы провести будет очень просто – всего-то нужно снять вещевой бокс и отвернуть несколько саморезов.

К тому же, все разрезы делаются в таких местах, что после сборки панели и установки бардачка их заметно не будет.

Признаки неисправности

Среди часто встречаемых можно назвать следующее: при работе печки горячий воздух подается исключительно через центральные отверстия, в то время как из боковых дефлекторов – как верхних, так и нижних – дует чуть теплый ветерок. Как правило, это указывает на то, что на конвейере воздуховоды плохо собрали. В итоге между ними и заслонками остались большие щели. В данном случае придется заниматься регулировкой тяг. При этом, вероятнее всего, потребуется разобрать панель приборов, чтобы получить к ним доступ.

Проблемы с заслонками, в свою очередь, приводят и к тому, что приходится длительное время ожидать, пока оттает лобовое стекло.

Перечень других возможных отказов и причин, к ним приведших, выглядит следующим образом:

  • на холостых поступает почти холодный воздух – неисправен насос либо засорен радиатор обогревателя;
  • холодные патрубки (и в том числе дующие в ноги) – заклинило термостат, не открылся отопительный кран;
  • боковые дефлекторы подают не нагретый воздух – проблемы с заслонками и тягами.

Опытные автомеханики рекомендуют вместо «родного» вентилятора установить аналогичный подходящий узел от иностранной машины. Это обычно позволяет значительно повысить эффективность обогрева.

В качестве профилактики нужно также все время следить за тем, чтобы антифриз был залит в потребном количестве. Не стоит и забывать о необходимости регулярного продувания радиатора.

Что делать, если в печке ВАЗ 2114 холодный воздух?

Много проблем создает холодный воздух печки 2114. ВАЗ — машина любимая многими, но у нее тоже нередко случаются проблемы.

Задача печки в салоне любой машины — создавать теплый климат. Автомобильная печка — устройство не очень сложное, а тепло поставляет двигатель. Помпа отправляет тосол по системам отопления и охлаждения, антифриз в горячем состоянии попадает в печной радиатор, а вентилятор в это время пропускает уже нагретый воздух. Потому в салоне становится тепло. Тосол затем возвращается в двигатель.

Если в ВАЗ 2114 печка дает холодный воздух при включенном режиме, необходим срочный осмотр всей машины, иначе, казалось бы, небольшая поломка может привести к серьезному ремонту.

Если она была пробита, то даже на глаз можно определить, так ли это. Это станет понятно, если убедиться, что в расширительный бачок:

  • поступают пузырьки воздуха;
  • поступает излишнее количество антифриза, и он не убывает (это является причиной мгновенного нагрева двигателя даже при холостых оборотах).

Пробоина прокладки говорит о том, что нужно проверить термостат, и есть вероятность того, что нарушена работа большого круга охлаждения.

Чаще всего прокладка нарушается, прогорая в месте между цилиндром и охлаждением, тогда:

  • тосол может попасть в камеру;
  • газы — в охлаждающую систему.

Если дует охлажденный воздух, есть опасение, что во время движения не выдержали нагрузку шланги системы отопления. Когда слишком нагрелся двигатель, они лопнули, а вслед за ними и прокладка гбц.

Неисправность помпы тоже может послужить причиной подачи печки воздухом далеко не теплым. Но не это опасно. Такая поломка влечет за собой сбой в работе головки блока цилиндров.

Из-за этого двигатель может настолько перегреваться, что не выдержит мотор, и ему будет грозить капитальный ремонт.

Дорога по пыльным загрязненным дорогам дополняет поломки автомобилям. Страдает в первую очередь радиатор. Он может частично, а то и полностью перекрыт от попадания дорожной пыли. Воздух, который должен по всем правилам проходить через решетку, будет в этом случае искать более оптимальные для себя пути и обдувать по краям радиатор, а печка, соответственно, не будет радовать водителя теплым воздухом.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
  4. Управляющая заслонка.
  5. Радиатор печки.
  6. Воздуховод, направляющий поток воздуха в ноги.
  7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

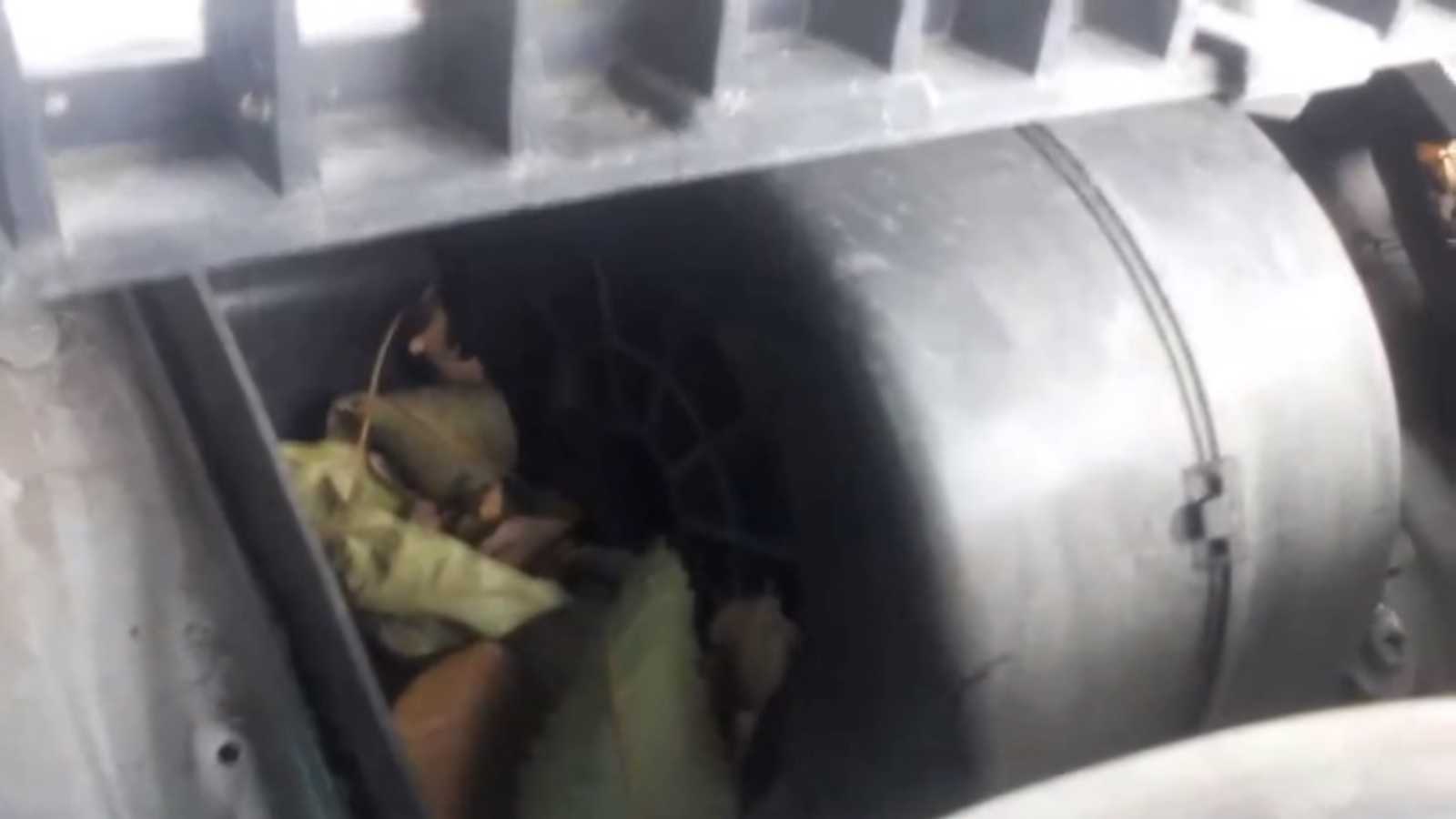

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

В зимнее время года передвижение может быть не очень комфортным, если не работает печка на ВАЗ 2114. Причины неисправности могут быть самые разные. Подобные проблемы решаются владельцами машин данной марки самостоятельно или при помощи автосервисов.

Как оказалось, печка в автомобиле ВАЗ 2114 может выходить из строя по разным причинам. Каждому владельцу машины данной марки следует ознакомиться с устройством системы обогрева, чтобы иметь возможность устранять неполадки при их возникновении.

Плохо греет печка ВАЗ 2114

Одним из слабых мест отечественных автомобилей считается печка, которая постоянно выходит из строя. Таким образом, данная статья освещает тему — плохо греет печка ВАЗ 2114. Как правило, существуют десятки причин, которые приводят к данной неисправности, однако, некоторые из факторов являются самыми распространенными. В этой статье будут рассматриваться именно такие причины.

Наиболее распространенные причины:

1. Воздушная пробка. 2. Проблемы с краником печки (течь, неполное открытие). 3. Не работает вентилятор (крыльчатка). 4. Засорение радиатора (некачественный радиатор). 5. Помпа не создаёт нужного давления.

Воздушная пробка – решение:

Как правило, воздушные пробки образуются после функционирования мотора, в тот момент, когда остывает тосол. В радиатор проникает воздух, который попадает в термостат. Если потом завести двигатель, то помпа выгоняет воздух в радиатор печки. Для того, чтобы избавиться от воздушной пробки, необходимо выполнить следующие действия:

• Отсоединить шланг от штуцера карбюратора. • Открыть крышку расширительного бочка и с силой подуть, до тех пор, пока из штуцера не польётся антифриз. • Подсоединить обратно шланг к штуцеру.

Проблема с краником печки – решение:

Довольно часто проблема заключается в кранике печки, который либо подтекает, либо не открывается полностью. В данном случае, диапазон решений довольно широкий, вплоть до замены на водопроводный шаровой кран. Таким образом, рекомендуется действовать согласно ситуации, по возможности попытаться сохранить родную деталь:

Как исправить печку, если она дует холодным воздухом?

Образовавшаяся завоздушенность в печке сама по себе вряд ли исчезнет — радиатор содержит узкие трубочки, а антифриз не имеет настолько сильное давление, чтобы ликвидировать создавшуюся пробку.

Можно это сделать следующим способом:

  • прогреть двигатель, но только до такого состояния, когда можно вручную производить ремонтные работы, не обжигая руки — травмы можно получить нешуточные;
  • ослабить хомут, расположенный на шланге, соединенном с печкой;
  • аккуратно снять его с трубки, но лишь только до тех пор, пока не появится маленький зазор, который позволит избавиться от образовавшейся пробки.

Неисправный краник тоже может нарушить обогрев. Причина в том, что его пора было давно заменить из-за того, что он сломался или засорился. Чтобы убедиться точно, что именно в нем кроется причина — холодный воздух поступает в салон вместо теплого, — проверяют входной шланг: он идет от радиатора печки.

В случае неисправности он нагревается, а выходной остается холодным. Если краник открыть вручную не представляется возможным, то необходимо поставить новый.

Если окажется, что все-таки заслонка в полном порядке, есть угроза того, что радиатор забит накипью. Это говорит о том, что его придется заменить.

Если краник не открылся, значит, есть вероятность, что возникла проблема с тросовым приводом, так как работа краника зависит от этого вида привода. Ослабленный трос, который со временем удлиняется, изнашиваясь, не даст кранику открыться даже в положении «открыт», или же он откроется лишь слегка.

Следует проверить, как работает радиатор, прогрев двигатель, но вентилятор включать не нужно. В это же время нужно проверять температуру шлангов.

Разобравшись, как работает печка, можно понять и причины ее поломки, но на устранение ее нужны будут время и определенные навыки, так как сама печка расположена за передней панелью салона. Это значит, что хоть частично, но разборки не избежать.
