Как меняются передние и задние стойки на ваз 2113, 2114 и 2115

Как поменять задние стойки на ВАЗ 2114/2115

Для задних колес используются стойки телескопического типа, на которых за чашей расположен шток и место под пружину. Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки (одна – снизу опоры, другая – сверху) и опорную шайбу (под гайкой). В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего размера.

В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки. В таком случае подшипник следует заменить.

Чтобы заменить задние стойки на ВАЗ 2114/2115 для этого:

  1. Вывешиваем задние колеса, снимаем спинку заднего сиденья и отводим обивку арки заднего колеса.
  2. Накидным ключом «на 17» отворачиваем гайку, удерживая шток амортизатора ключом «на 6».
  3. Снимаем гайку, пружинную и опорную шайбы, верхнюю подушку.
  4. Двумя ключами «на 19» отворачиваем гайку болта крепления амортизатора к балке.
  5. Вытаскиваем болт и вынимаем амортизатор вместе с пружиной.
  6. Извлекаем прокладку пружины, проверяем на наличие деформаций и повреждений.
  7. Для удобства сборки прокладку прикрепляем к пружине проволокой или изолентой. Это облегчит ее установку в кузов.
  8. Амортизатор устанавливаем так, чтобы возвышающаяся часть чашки пружины была направлена к колесу.
  9. Закрепляем нижний конец амортизатора, но гайку не затягиваем.
  10. Вводим конец штока амортизатора в отверстие кузова и плавно опускаем авто.
  11. Закрепляем шток.
  12. Затем затягиваем болт нижнего крепления амортизатора .

Для работы нам понадобятся:

  • накидные ключи размером 17,19, 22;
  • торцевая головка размером 13, 17, 19;
  • рожковый ключ на 9;
  • молоток;
  • плоскогубцы;
  • монтировка;
  • стяжка для пружин;
  • домкрат;
  • трещоточные рукоятки и воротки;
  • новый масляный амортизатор KYB 665059 или его аналоги ВАЗ 21082905002, 21082905003, 3.9 SACHS 100831.

Цена амортизатора 3.9 KYB 665059 составила 1200 р. Актуальность цены по Москве и области на весну 2017.

1

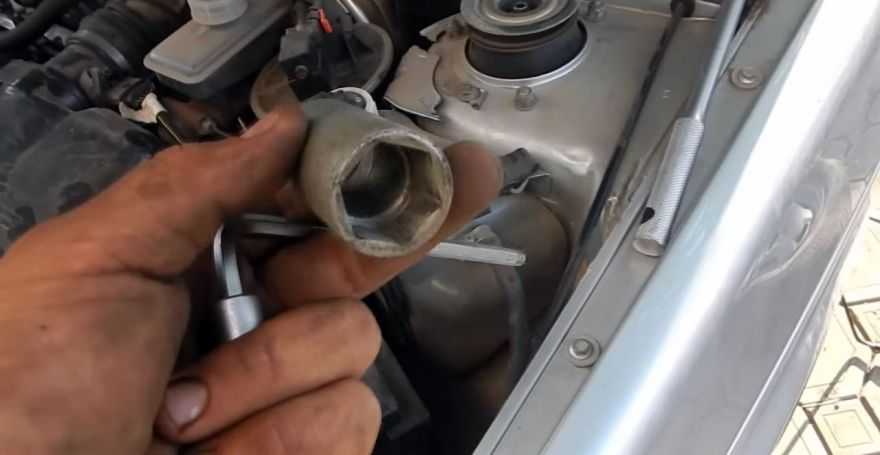

Снимаем резиновую заглушку верхней опоры и специальным ключом, позволяющим удерживать шток при отворачивании гайки, ослабляем соединение.

2

Одним ключом держим сам шток от проворачивания за счёт спецсъёмника, а другим ключом, отворачиваем гайка штока.

3

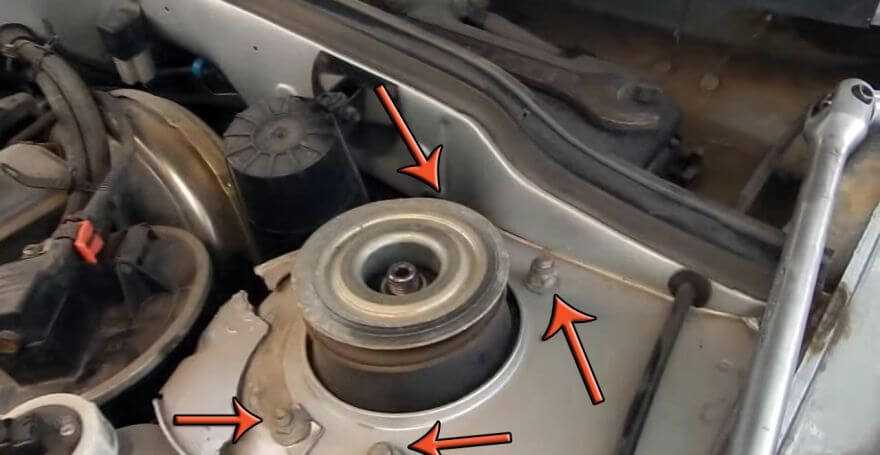

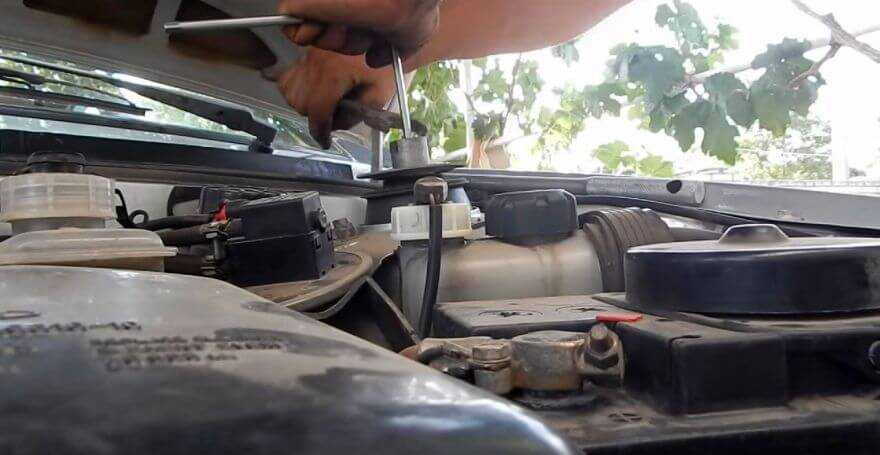

Ключом на 13 откручиваем 4 гайки крепления верхней опоры к кузову.

4

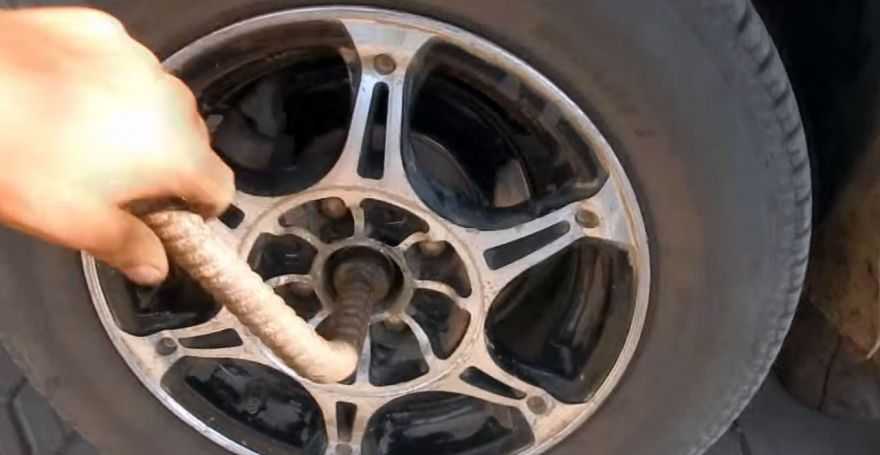

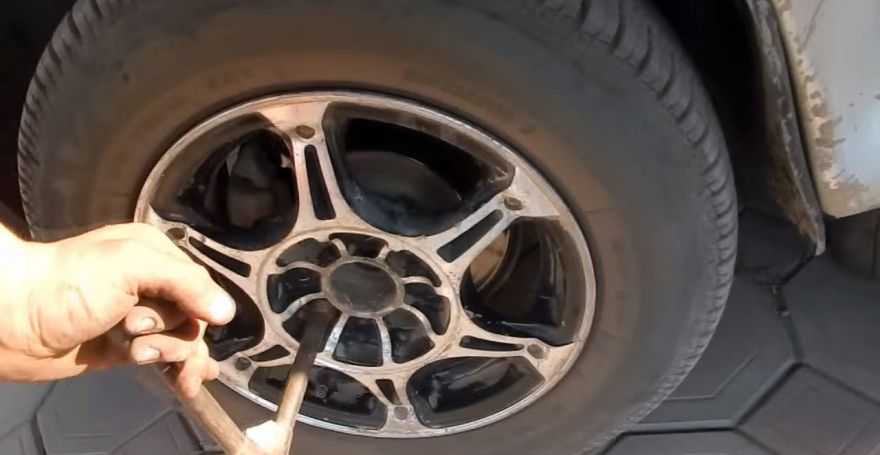

Ключом «на 30» срываем ступичную гайку.

5

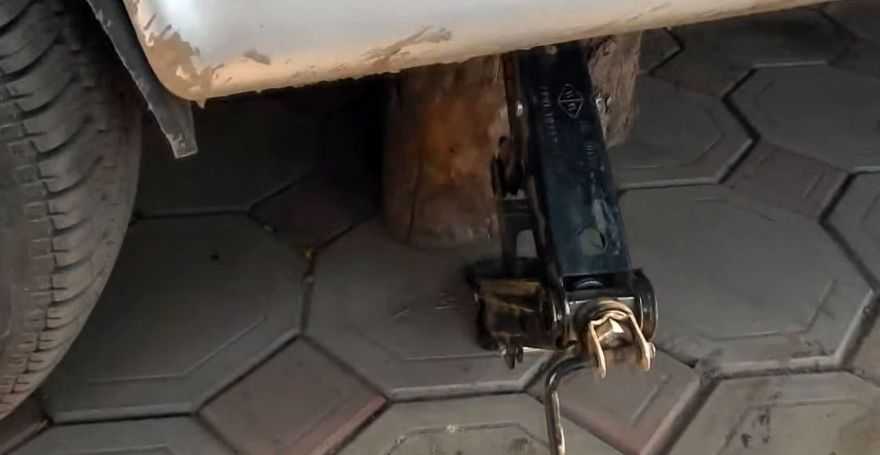

Поддомкрачиваем автомобиль.

6

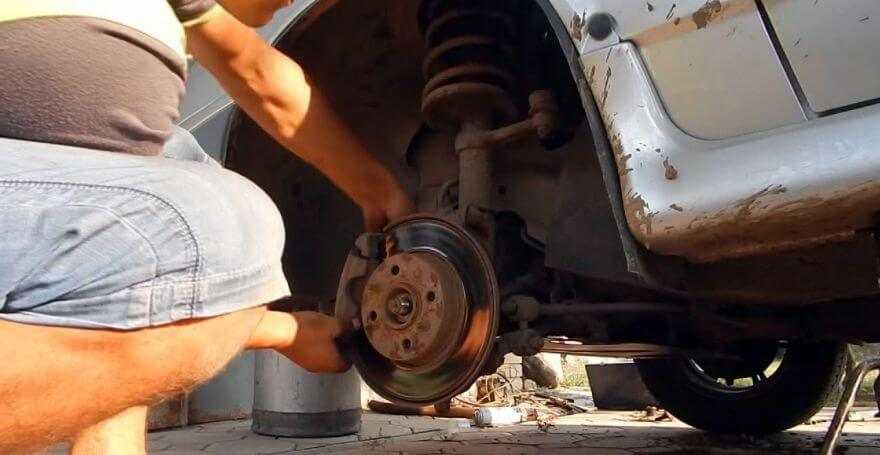

Затем откручиваем и снимаем колесо.

7

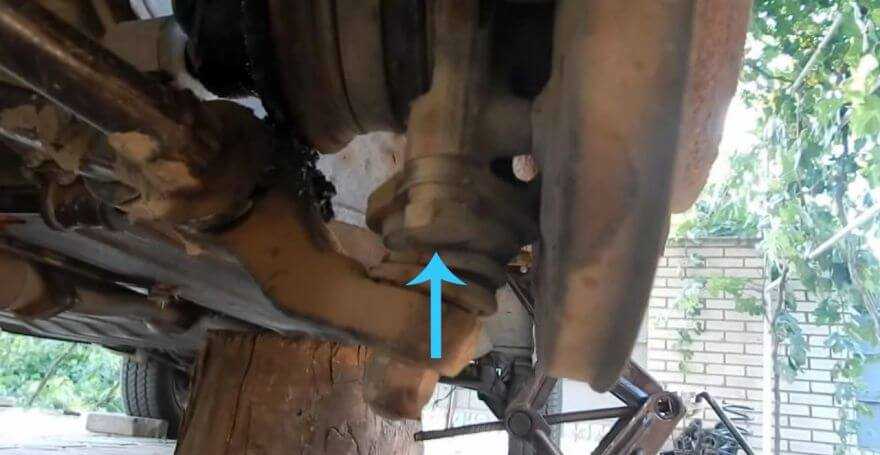

Ключом «на 17» откручиваем два болта шаровой опоры.

8

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Снимаем тормозной суппорт в сборе.

9

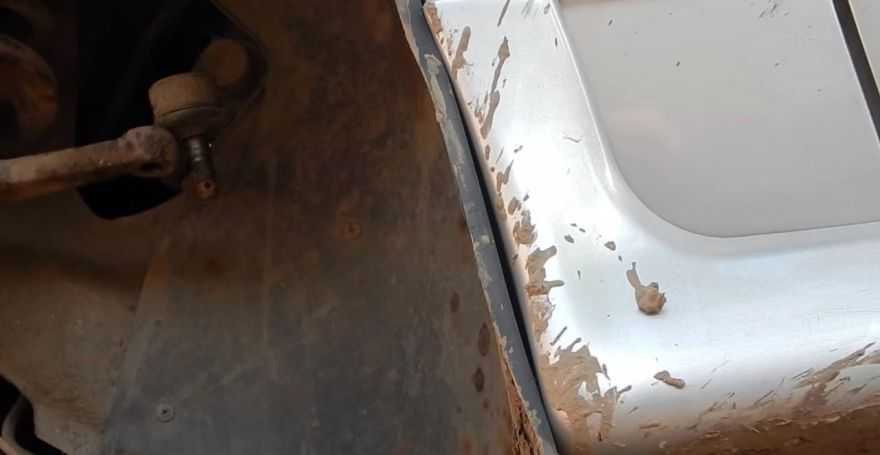

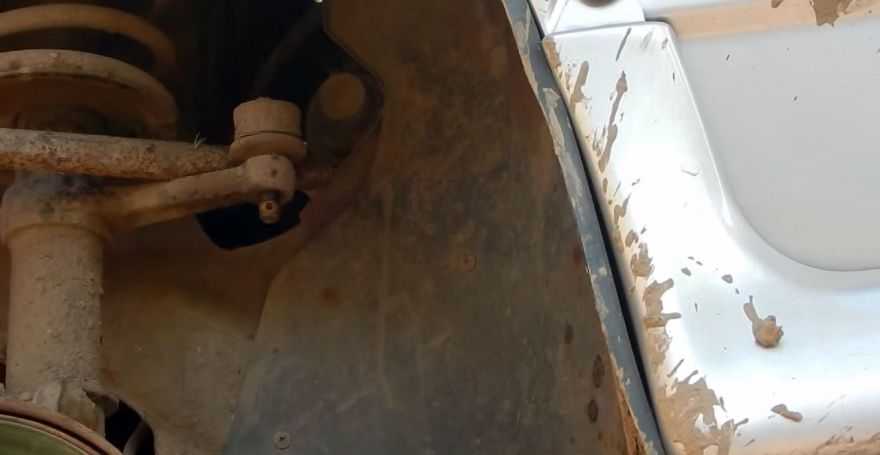

Ключом «на 19» откручиваем гайку рулевого наконечника. Вставляем лом…

10

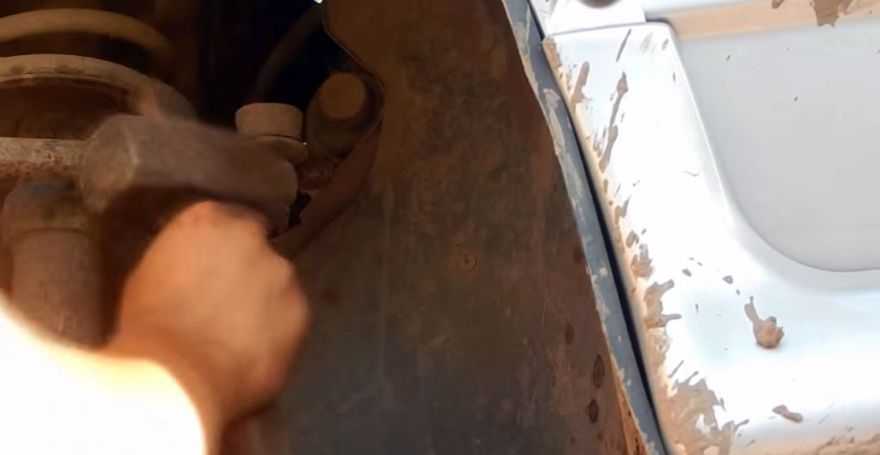

… и, ударяя молотком по поворотному рычагу…

11

… выбиваем рулевой наконечник.

12

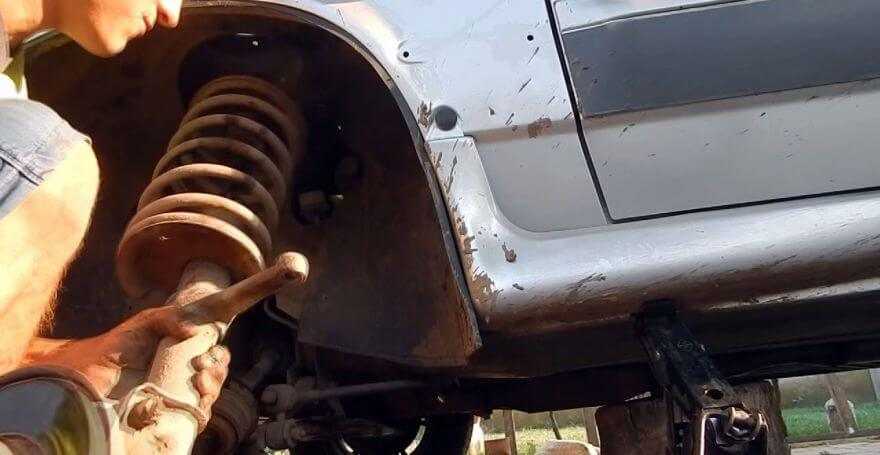

Снимаем амортизационную стойку вместе с поворотным кулаком.

13

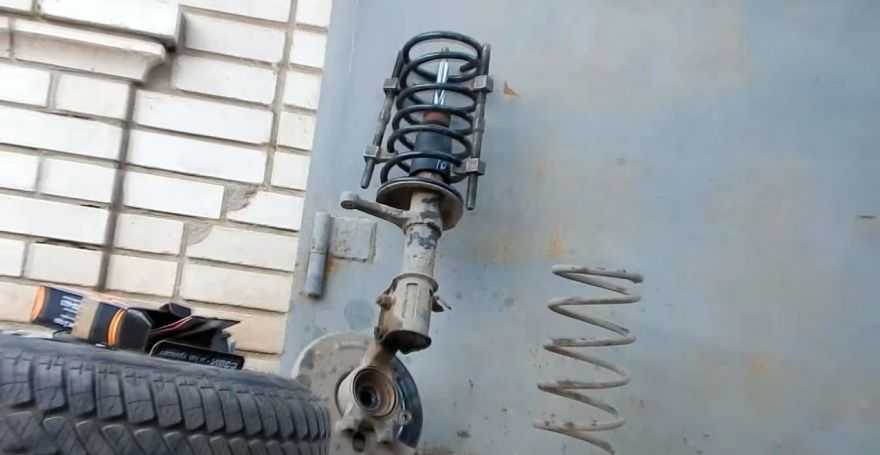

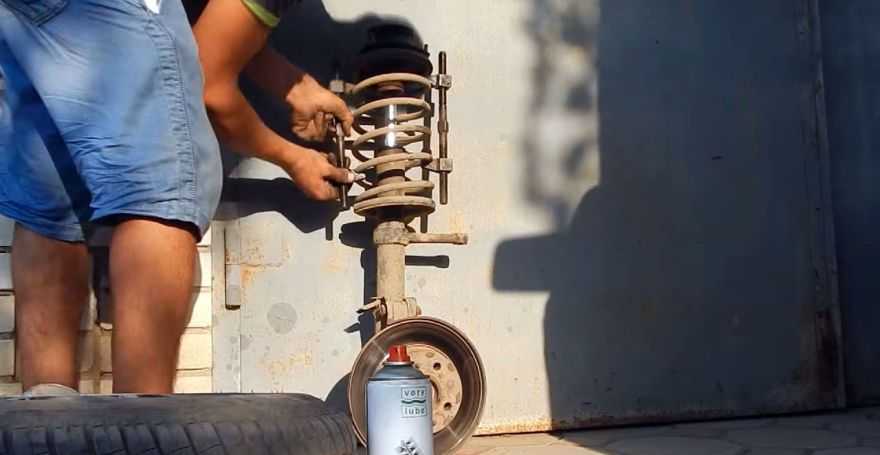

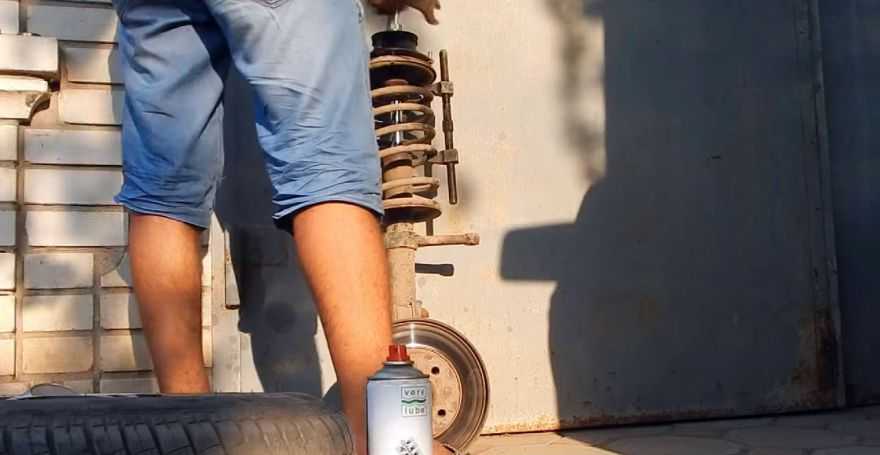

Устанавливаем две стяжки пружин диаметрально противоположно друг другу так, чтобы они зацепляли пять витков пружины, равномерно вращая винты, сжимаем пружину.

14

После того как пружина перестанет давить на опорные чашки, отворачиваем специальным ключом гайку штока и снимаем с телескопической стойки верхнюю опору, верхнюю опорную чашку, пружину со стяжками, буфер хода сжатия и защитный чехол.

15

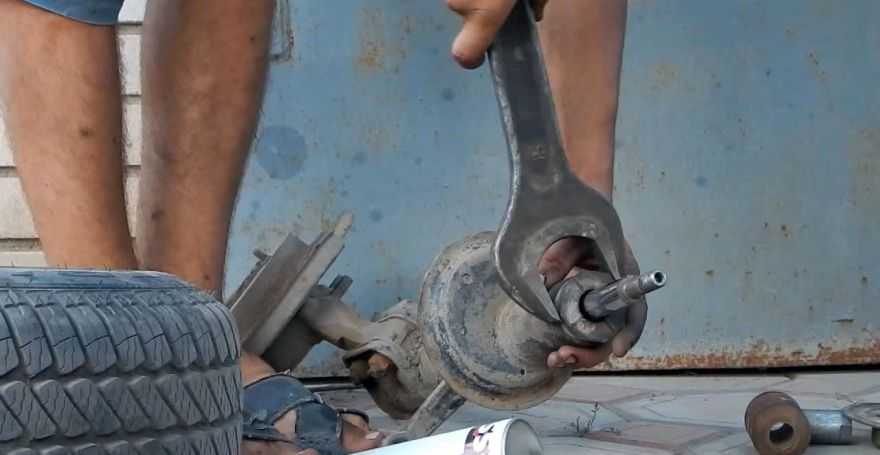

Ключом «на 55» отворачиваем гайку корпуса стойки. Гайки корпуса стойки часто продаются в комплекте с картриджем, поэтому сорвать штатную гайку можно и зубилом.

16

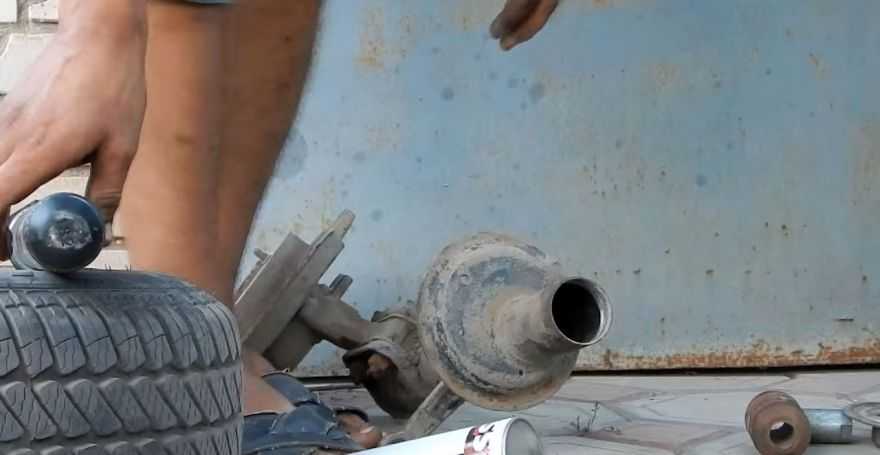

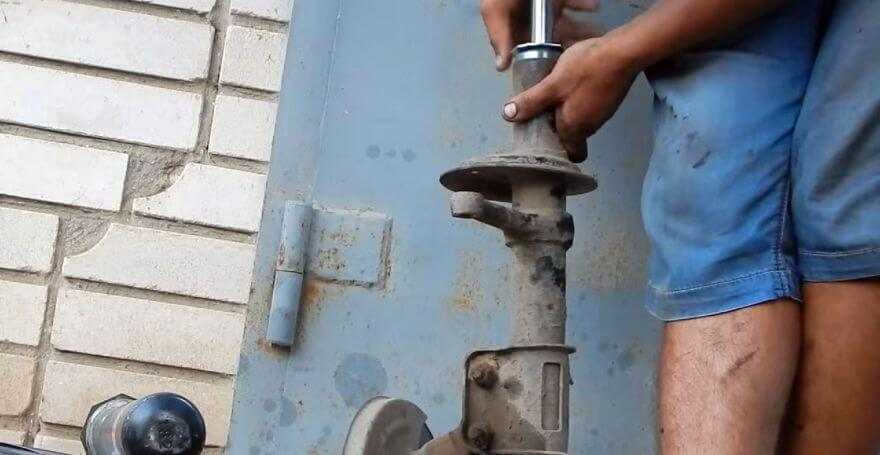

Снимаем ее и вынимаем шток с рабочим цилиндром.

17

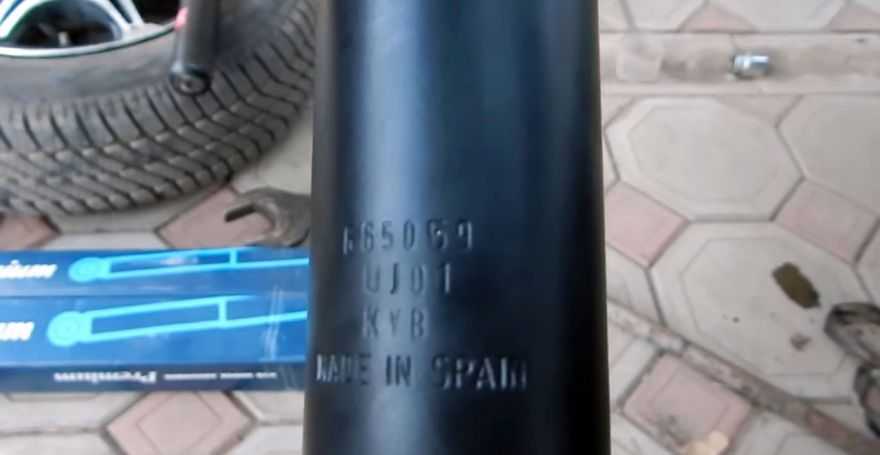

Новый масляный амортизаторный картридж.

18

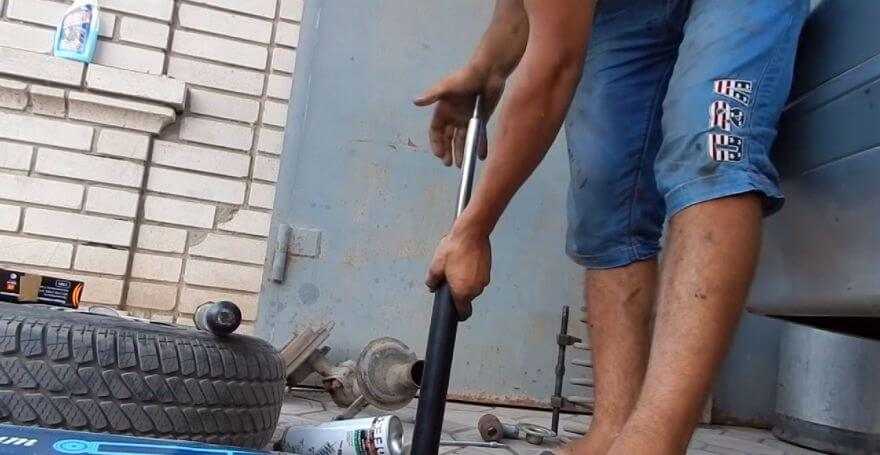

Прокачиваем новый масляный амортизаторный картридж.

19

Устанавливаем в корпус стойки и закручиваем его.

20

Устанавливаем новую амортизационную пружину.

Замена передних стоек на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Передние стойки — они состоят из пружины и из амортизатора, благодаря ним любой наезд на кочку гасится и в связи с этим удар на автомобиль происходит не очень сильный, для примера возьмите гужевую повозку и попробуйте на ней наехать на кочку, каждый наезд будет сопровождаться ударами, а Вы скорее всего прыгать будете, потом сядьте в автомобиль и попробуйте наехать на той же скорости на ту же кочку, результат будет ощутим сразу, вот поэтому и телескопические стойки очень нужны любому автомобилю и играю в нём ключевую роль, в некоторых же машинах стоит не стойка а отдельно пружина и отдельно амортизатор, явным примером этого может быть классика.

Примечание! Чтобы произвести замену передних стоек, Вам потребуется небольшой набор инструментов и целый день на работу (Не меньше, потому что замена стоек занимается как минимум 4, а то и 5 и 6 часов, но если есть правильный набор инструментов, то за 4 часа Вы скорее всего управитесь), из инструментов: Ключи понадобятся, а именно два ключа «на 19» и один накидной «на 17» и ещё один «на 6», кроме этого съёмник понадобится для снятия шаровых опор, ещё один съёмник благодаря которому гайку крепления штока стойки сверху выкрутить можно будет, пассатижи и отвёртка!

Где находятся передние стойки? Один концом телескопическая стойка (Так она правильно называется) прикручивается на гайках к кузову автомобиля (К стакану, открыв капот это место сразу же можно увидеть), а другим концом, она на длинных болтах закрепляется на поворотном кулаке и при наезде на кочку, данная конструкция играет и тем самым в автомобиле комфортно, попытаемся объяснить кратко, для начала взгляните на фото, на нём красной стрелкой указан амортизатор, а синей показано место где пружина располагается (Она на верху расположена и поэтому на фото её плохо видно), всё это и называется стойкой, принцип работы у неё таков, когда колесо автомобиля наезжает на кочку, кузов автомобиля падает вниз (Вместе с колесом), после чего земля тормозит колесо (Не даёт ему ниже уйти) и тем самым кузов сместившись чуть вниз, сразу же возвращается в своё первоначальное положение именно благодаря телескопической стойки.

Примечание! Если Вам будет интересен принцип работы телескопической стойки, то в этом случае посмотрите короткий видео-ролик чуть ниже, в нём показывается наглядно как стойка работает!

Когда нужно менять передние стойки? При выходе из строя стойка первым делом начинает течь, езда на автомобиле становится не комфортной, появляются различного рода стуки в передней подвески, к сожалению проверить работоспособность стойки самостоятельно не возможно, правда есть один способ но он действует только тогда, когда стойка вообще уже износилась, делается он вот как: Вам будет нужно встать возле угла автомобиля (Возьмём правую стойку), получается встаёте возле края правой фары (см. фото ниже, там десятое семейство используется, на Самарах 2 всё то же самое) и кладёте руки на капот или крыло, после чего качните раза два, три машину и когда она в низу будет, резко уберите руки, если машина пойдёт после этого вверх и чуть вниз и сразу же остановится (Без лишних колебаний), то якобы со стойкой всё нормально (Так в книжках пишут), на самом деле всё далеко не так и таким образом как мы уже сказали Вы не поймёте исправна стойка на все 100% или нет (Если сильно убитая стойка будет, то Вы это сразу определите), поэтому если Вы заинтересованы в работе своей подвески, то лучше заедьте на специализированное СТО которое с автомобильной подвеской работает и благодаря спец. прибору которое у них есть, они определят работу каждой стойки и в виде диаграммы дадут Вам лист, в котором и будет показано какая стойка хорошо отрабатывает удары, а какая уже износилась и нуждается в замене.

Примечание! Насчёт видимых повреждений, пружина которая стоит на телескопической стойки, не должна иметь трещин (Не в коем случае) если такое на ней было замечено, то стойку снять будет нужно и заменить либо же отдельно пружину, либо саму стойку целиком и ещё предупредить Вас хотим, если соберётесь заменять стойку, то и вторую тоже менять мы Вам рекомендуем, вообще лучше когда стойки меняются сразу обе, потому что от времени они равномерно изнашиваются, да и вообще, лучше же когда передняя часть отрабатывает удары одинаково, а не по разному (Правая часть мягкая например, а левая наоборот жёсткая), поэтому Вы это тоже учитывайте!

Замена задних стоек ВАЗ 2113, 2114, 2115 своими руками

Если вы слышите глухие характерные при движении по неровным участкам дороги, а при осмотре обнаружили деформацию пружины, повреждения штока и/или протек жидкости, вашему автомобилю требуется замена задних стоек ВАЗ 2114, 2115 или 2113. В отличие от элементов на передней части авто, они ломаются реже, но при обнаружении неполадок, менять нужно, как можно скорее, поскольку сильные вибрации не лучшим образом влияют на все детали и агрегаты машины. Восстановительные мероприятия – несложны, в этом случае доступен ремонт своими руками даже новичку. Как починить – будет рассказано в этой статье, но сначала нужно ознакомиться с устройством узла.

Необходимые запчасти

Для замены задних стоек ВАЗ 2114, 2113 или 2115 своими руками нужно купить новый узел в сборе. Артикул заводской запчасти – 2108-2915004. Актуальны элементы с артикулами 341824, 170608 и 441824. В зависимости от типа стоек, их цена варьируется от 2,2 тысячи до 2,9 тысячи рублей.

Необходимые для работ инструменты

Для мероприятий со стойками потребуется такой инструмент:

  • домкрат;
  • колесные ключи;
  • молоток;
  • набор ключей;
  • отвертки;
  • тиски;
  • плоскогубцы;
  • съемник;
  • смазка для очистки деталей;
  • ветошь.

Самостоятельные работы вполне оправданы экономией времени на поездку в автосервис и денег. Там мероприятия по замене заднего амортизатора обойдутся в среднем 1 тысяча рублей (на 10.05.2019 года). Эта сумма позволит вам приобрести запчасти лучшего качества. Заодно вы сможете провести ревизию своего автомобиля.

Порядок операций

Снятие и старых амортизаторов и установку задних стоек ВАЗ 2114 и других моделей можно выполнять без смотровой ямы или эстакады – достаточно поддомкратить автомобиль. Но перед тем как поднять машину нужно снять заглушки узла, расположенные в багажнике. Итак:

  1. Нужно снять полку багажника, отогнуть обивку и с помощью отвертки вытащить заглушку. Под ними расположены гайки штока, их нужно вывернуть, снять шайбу с полушкой.

Теперь нужно поднять машину домкратом. Это нужно для того, чтобы нижний фиксатор стойки был в доступе. Этот болт чаще всего идет туго, поэтому его лучше предварительно покрыть специальной смазкой. Если и после этого крепеж не получается выкрутить, его нужно выбить болтом меньшего размера.

Теперь можно извлечь стойку, обязательно поддержите ее – она может упасть. Проще это сделать, если отвести конец в сторону зада машины

Обратите внимание! После демонтажа стойки в стакане остается резиновая прокладка. Ее нужно изъять, поскольку материал утратил эластичность

Следует установить новую проставку, которая приобретается отдельно от узла в сборе.

Можно приступать к монтажу нового узла. Штоковый элемент должен быть полностью выдвинут. Устанавливаем на стойку втулку, чехол, его крышку, отбойник. Проставку и пружину собирают после всех других деталей. На заметку! Амортизаторы перед сборкой желательно прокачать. Это увеличит их функциональность и срок службы. Процедура выполняется с помощью переворачивания устройства. Так масло равномерно растечется по всему узлу.

  • Установка выполняется в обратной последовательности.

Затем все вышеописанные операции повторяются с другой стороны машины. Во время сборки могут возникнуть сложности:

если узел не хочет размещаться в штатном месте, можно воспользоваться поднятием балки домкрата;
если старые детали утратили целостность, их нужно заменить, если они в порядке – протереть керосином;
если подшипник опоры выходит отдельно при демонтаже – это нормально;
чтобы без проблем установить проставку, ее нужно приклеить малярным скотчем к пружине;
некоторые специалисты считают, что при финальном затягивании крепежей, предварительно нужно снять машину с домкрата.

Последовательно замены задних стоек ВАЗ 2114 можно посмотреть на этом видео:

Резюмируем

Как видите процедура – несложна, нужно только знать, что и как делать. У новичка мероприятия займут до 4 часов, при наличии навыков – можно уложиться за 1,4-2 часа. Результаты впервые выполненных работ целесообразно проверить методом сход/развал или съездить в автосервис и воспользоваться специальным стендом. Цена услуги – доступна, но вы убедитесь в своей компетенции, как ремонтника. Насколько регулярно задние стойки требуют замены, однозначного ответа нет – все зависит от качества запасных частей, интенсивности и бережности эксплуатации, манеры вождения авто.

Стойки Kayaba

Детали, производимые заводом Kayaba, занимают особенное место среди остальной представленной продукции. Отечественные автолюбители не приминают возможностью поставить амортизаторы этой фирмы не только на Приору, но и на Калину. Происходит это из-за того, что стойки Kayaba являются внегласным эталоном качества. Однако от приобретения таких деталей на авторынке лучше отказаться, вероятность купить подделку очень высока, обезопасить себя можно сделав заказ у официального дилера. Если хозяин машины не знает какие стойки ему нужны для «десятого семейства», он может положиться на такие модели, как:

EXCEL-G, которая представляет собой газовую амортизационную деталь, основой которой является азот. Мягкое приспособление подойдёт тем, кто предпочитает комфортное небыстрое передвижение;

Ultra SR, являющаяся спортивным амортизатором, она отлично держит дорогу, идеально контактирует с низкопрофильными покрышками и резиной с радиальным отпечатком на протекторе;

Premium, который имеет вид гидравлической стойки — типичного аналога стандартного приспособления, комплектуемого на заводе-изготовителе. Premium изготавливают из высокотехнологичных материалов, увеличивающих срок эксплуатации изделия.

Диагностика неисправностей стоек амортизаторов

Проверку работы амортизаторов невозможно выполнить самостоятельно. Для этих целей существует специальный стенд. Автомобиль жестко фиксируется на подготовленной для этих целей площадке и раскачивается. В процессе раскачивания мастера диагностики ставят соответствующий диагноз.

Самостоятельно провести такой тест, скорее всего не удастся. Многие водители самостоятельно раскачивают автомобиль, держась за крыло и делают определенные выводы. Неизвестно, чем они руководствуются, но определить неисправность стоек, таким образом, абсолютно невозможно. Пожалуй, самым явным признаком можно считать следы утечки масла из амортизатора, после этого можно смело задумываться о замене стойки.

Другие симптомы могут проявиться в изменении поведения автомобиля. Вполне возможно, что тормозной путь значительно увеличился или появились заметные раскачивания. Узнать об этом можно, только если вы управляете автомобилем давно и хорошо знаете его поведение на дороге.

Когда менять пружины

Пружины имеет смысл менять в следующих случаях:

  • Замена вместе с неисправным амортизатором. Подобная замена обусловлена тем, что если указанный элемент вышел из строя, значит, скорее всего, и пружина уже значительно изношена и скоро возможно произойдет ее поломка. Кроме этого, если амортизатор будет более жесткий, а пружина мягкая, то это негативно отразится на общей работе подвески автомобиля.
  • При явной поломке витков. Если пружина сломалась полностью, то ее необходимо менять на новую, причем как можно быстрее. Эксплуатация машины с такой поломкой потенциально опасна, поскольку у нее ухудшается управляемость. Кроме этого, страдают другие элементы подвески.
  • Сильный крен автомобиля в одну из сторон. Однако в данном случае необходима дополнительная диагностика пружины ведь такая ситуация может возникать когда выходит из строя амортизатор. В некоторых случаях (если пружина еще в более-менее нормальном состоянии и лишь ослаблена), то ситуацию можно поправить с помощью резиновых проставок, которые устанавливаются в стакан, тем самым выравнивая клиренс автомобиля.
  • Значительная коррозия. Если при визуальном осмотре будет выявлено, что коррозионные процессы «съели» большой слой металла пусть даже в небольшой по площади области, то такую пружину лучше заменить, поскольку существует риск, что она сломается именно в месте появления очага ржавления.

Многие автомеханики советуют менять пружины на автомобиле каждые 10 лет его эксплуатации. Однако это зависит, во-первых, от качества используемых пружин, а во-вторых, от пробега и условий эксплуатации машины. Перед тем как принять такое решение, лучше дополнительно продиагностировать состояние установленных на машину деталей. Еще одна рекомендация состоит в том, чтобы менять пружины на каждой второй замене амортизаторов, то есть, через каждые 80…100 тысяч километров пробега.

Перед заменой детали необходимо произвести выбор лучших пружин, которые обеспечат не только комфортную езду, но и безопасность движения. Оптимальным вариантом будет установка пружин, аналогичных тем, которые были установлены на автомобиль с завода. В этом поможет VIN-код детали (артикул).

Заключение

Проверка пружин подвески — дело несложное, и вполне под силу даже начинающему автолюбителю. Однако зачастую при диагностике пружину необходимо демонтировать с ее посадочного места, поэтому нужно быть к этому готовым, в том числе иметь под рукой необходимый инструмент. Ездить на поломанной пружине опасно, поэтому если она полностью лопнула или дала значительную трещину — ее нужно заменить на новую. В случае, если она просто просела, но состояние металла хорошее, то для выравнивания клиренса автомобиля достаточно воспользоваться резиновыми проставками соответствующей толщины.

Источник

Амортизатор: его роль в работе подвески

Автомобильный амортизатор – механизм в подвеске автомашины, служащий для частичного погашения раскачивания (демпфирования), возникающего при движении, или полного его поглощения.

Придавая автомобилю ровный ход, амортизаторы выступают как защита ходовой части авто от перегрузок при езде по неровностям автодорожного полотна и пересеченной местности. В подвеске амортизатор выступает в виде элемента повышения ее упругости наряду с рессорой пружиной и торсионом.

По своим типам амортизаторы разделяются:

  • газовый однотрубный;
  • газовый двухтрубный;
  • масляный двухтрубный.

На модели ВАЗ-2115 на заводе устанавливаются штатные масляные амортизаторы. В дальнейшем при эксплуатации автомобиля владельцы часто производят их замену на газовые, в зависимости от стиля своего вождения.

Различают 3 разновидности стоек с разными характеристиками. Выбирать их нужно, ориентируясь на то, по каким дорогам происходит движение. Масляные (гидравлические) – достаточно эластичные. Предназначены для водителей, отдающих предпочтение спокойной, размеренной езде или частым поездкам по дорогам с грунтовым покрытием.

Газовые амортизаторы отличаются более высокой жесткостью, и, как правило, им отдают предпочтение автомобилисты, практикующие агрессивный, трассовый стиль вождения. Такие амортизаторы (газовые) предотвращают раскачивание, возникающее на больших скоростях и поворотах. Газомасляные амортизаторы сочетают в себе достоинства и недостатки обоих видов.

Замена передних стоек ВАЗ 2108, 2109, 21099


Передние стойки автомобилей ВАЗ 2108, 2109, 21099 и их модификаций придется снять и заменить их или детали в случае появления следующих неисправностей: течь амортизационной жидкости, «пробой» и стук при движении, поломка и осадка пружин, замена пыльников и верхних опор с опорными подшипниками, механическое повреждение деталей, тюнинг передней подвески. Замену амортизаторов и (или) или пружин передних стоек на автомобилях ВАЗ 2108, 2109, 21099 производим парой (с двух сторон). Если заменяется стойка в сборе, то так же меняем сразу две.

Необходимые инструменты приспособления и детали

— Торцевой ключ или головка на «13»

— Накидные ключи на «17» и «19»

— Приспособление для отворачивания гайки штока амортизатора передней стойки


Приспособление для отворачивания гайки штока амортизатора передней стойки

— Выколотка из мягкого металла

— Паяльная лампа или газовая горелка

Подготовительные работы

— Поддомкрачиваем и снимаем одно из передних колес автомобиля

— Очищаем от грязи элементы передней подвески автомобиля

— Выводим тормозной шланг из зацепления из кронштейна на стойке

Замена передних стоек на автомобилях ВАЗ 2108, 2109, 21099

Отсоединяем наконечник рулевой тяги от рычага корпуса стойки

Либо снимаем его специальным съемником, либо разъединяем соединение «народным» способом (при помощи монтажки и молотка). Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».


Отсоединяем наконечник рулевой тяги при помощи монтажки и молотка, создав натяг в соединении и стукнув по торцу бобышки

Ослабляем затяжку гайки штока амортизатора стойки

В случае если планируется разборка стойки.


Ослабляем затяжку гайки штока амортизатора при помощи специального приспособления

Отворачиваем три гайки крепления верхней опоры стойки к кузову

Торцовым ключом или головкой на «13».

Отворачиваем гайки крепления корпуса стойки к поворотному кулаку и вынимаем болты

Необходимо пометить краской или зубилом положение регулировочного болта (верхний болт с эксцентриком), чтобы при установке стойки обратно выставить его в изначальное положение. В этом случае угол развала передних колес автомобиля практически не сбивается.


Отворачиваем болты крепления стойки к поворотному кулаку передней подвески

На этапе извлечения болтов могут быть проблемы, так как они часто закисают в отверстиях в поворотном кулаке. Если провернуть ключом болты не удалось, то сначала обстукиваем их молотком, потом пытаемся выбить через выколотку. В самом тяжелом случае нагреваем поворотный кулак в месте крепления болтов при помощи газовой горелки или паяльной лампы и пытаемся их вывернуть. Подробнее: «Как отвернуть болты передних стоек автомобилей ВАЗ 2108, 2109, 21099».

Снимаем переднюю стойку в сборе с автомобиля

Вытягиваем ее из арки колеса вправо или влево от ступицы. Следует учитывать, что передняя стойка достаточно тяжелая.

При необходимости разбираем переднюю стойку и заменяем вышедшие из строя детали

Аналогично заменяем вторую стойку. Момент затяжки гайки штока 66-81 Н.м, болтов крепления стойки к поворотному кулаку 78-96 Н.м.

После замены передних стоек автомобиля ВАЗ 2108, 2109, 21099 необходимо проверить и отрегулировать углы установки передних колес.

Примечания и дополнения

— Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса амортизатора («стакана»), картриджа – амортизатора, пружины и верхней опоры с подшипником. Так же выпускаются не разборные передние стойки, без картриджа, с встроенным амортизатором.

— Другим вариантом замены передних стоек на автомобилях ВАЗ 2108, 2109, 21099, при котором не сбивается угол развала колес, является снятие стойки вместе с поворотным кулаком. Для этого не нужно отворачивать болты крепления стойки к поворотному кулаку, а необходимо отвернуть гайку ступицы переднего колеса, отсоединить от поворотного кулака наконечник рулевой тяги, отвернуть два болта крепления шаровой опоры и снять стойку.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Как заменить стойки?

Стойки амортизаторов являются одними из наиболее важных запчастей автомобиля ВАЗ-2114, 2115, 2113. Ведь они обеспечивают безопасность машины во время его движения. Хотя многие автолюбители отечественных машин придерживаются мнение, что главное – это пружины, а стойки амортизатора вовсе не нужны. Такая точка зрения совсем не правильная.

Основные функции стойки амортизаторов ВАЗ-2114, 2115, 2113:

— эффективно уменьшают колебания кузова машины любой силы, возникающего во время поездки;

— делают поездку в автомобиле для пассажиров и водителя комфортабельной;

— позволяют автомобилю передвигаться по любой территории;

— делают стойким сцепление с дорожным покрытием;

— обеспечивают длительный ресурс эксплуатации.

Как правильно снять стойки?

1. Сначала нужно снять защитный колпак с верхнего крепления стоек.

2. Затем ослабляем гайки. Если боимся повредить покрытие, то под ключ можно подложить медную полоску. Домкратом поднимаем переднюю часть автомобиля и устанавливаем ее на опору. После чего снимаем колесо машины.

3. Снимаем шплинты гаек крепления шарового шарнира

4. Откручиваем их и выпресовываем палец шарнира их рычага.

5. Снимаем резиновые уплотнители и тормозной шланг.

6. Помечаем себе местоположение эксцентрика относительно скобы.

7. Откручиваем гайки. После чего вынимаем болты крепления.

8. Выводим из скобы проушину поворотного кулака.

9. Откручиваем еще гайки верхнего крепления стоек.

10. Вынимаем стойку, потягивая ее вниз.

Как установить стойки амортизатора ?

Установка стойки амортизатора ВАЗ-2114, 2115, 2113 проходит также, но только в обратной последовательности.

Самостоятельно ее сделать можно, но при этом нужно придерживаются следующих правил:

— все детали перед установкой промываются керосином;

— детали тщательно нужно проверить на дефекты: задирины, вмятины, трещины;

— необходимо наличие специального ключа для откручивания гайки верхнего крепления амортизаторов;

— затягивать или ослаблять болты крепления можно только на автомобиле, который стоит на земле.

Если вы решили купить амортизатор, то предварительно хорошо проверьте его качество

Особое внимание уделите месту расположения болтов крепления. Осмотрите хорошо стойки

Для этого снимите верхний колпак и осмотрите, нет ли на нем каких-либо следов. Если сборка амортизатора заводская, то их просто не должно быть.

Как поменять передние стойки ВАЗ 2114 + Видео

В процессе проведения ремонтных работ необходимо соблюдать следующий порядок действий:

  • Обездвижьте автомобиль, установив под задние колеса противооткатные упоры, установив ручник и включив первую передачу. Откройте капот и снимите пластиковый колпак с крепления стойки.
  • Открутите гайку, которая предназначена для крепления детали сверху к кузову автомобиля. После этого, автомобиль необходимо поднять и снять колесо. Возьмите щетку по металлу и зачистите место крепления стойки к поворотному кулаку и обработайте с помощью WD-40. Теперь достаньте шплинты с помощью круглых пассатижей и съемником выдавите рулевой наконечник.
  • Открутите гайку, которая удерживает болт крепления поворотного кулака к стойке. Если болт после этого не вытаскивается, наживите гайку и нанесите по ней пару ударов. Теперь гайка скручивается, а болт вытаскивается.
  • Теперь снова возвращаемся в подкапотное пространство. С трех сторон от центра крепления стойки есть еще три гайки, которые удерживают опорный подшипник. Их тоже не обходимо открутить.
  • После этого, стойка вытаскивается, а пружина отделяется с помощью съемника. Менять ее или нет – решаете вы. Чтобы ее вытащить, необходимо ее стянуть с помощью специальной стяжки. Затем пружину устанавливают на новую стойку и производят сборку всех элементов в обратной последовательности.

На это замена стойки завершена, желаем вам удачи на дорогах!

Процесс замены передних стоек

Передние стойки амортизаторов

Передние стойки амортизаторов должны меняться только парами.

Конечно, есть владельцы, которые хотят сэкономить и меняют только одну, которая потекла или износилась. Это приводит к последствиям, которые ещё больше бьют по кошелькам владельцев.

Только парой!

Рассмотрим, почему необходимо менять амортизационные стойки парами, или какие негативные последствия ждут владельца при замене одной:

  1. Разное проседание стоек влечет за собой повышенный износ новой детали, поскольку она получает большинство нагрузки дорожного покрытия.
  2. Нарушение баланса сторон влечет за собой повышенный износ шин.
  3. Плохая управляемость из-за неправильного угла колес.

Теперь, перейдем непосредственно к процессу замены:

  1. Демонтируем переднее колесо.

Переднее колесо снято

Вынимаем шплинт с крепления рулевой тяги и стойки амортизатора.

Вынимаем шплинт с рулевой тяги

При помощи ключа на 19, откручиваем гайку крепления тяги.

Откручиваем рулевую тягу от стойки

Отсоединяем стойку и палец рулевой тяги.

Самый популярный съёмник

Вынимаем палец тяги

Тормозной шланг выводим из держателя.

Отводим тормозной шланг

Немного поддомкрачиваем рычаг, чтобы вывесить стойку.
Демонтируем заглушку на металлическом брызговике кузова, чтобы добраться до штока.
При помощи специального ключа откручиваем шток.

Откручиваем крепление штока

При помощи ключа и головки на 19, откручиваем нижние и верхнее крепление амортизационной стойки к поворотному кулаку.

Обрабатываем болты WD-40. Скорее всего их придётся ещё и греть.

Демонтируем нижнее крепления стоки. Намечаем положение регулировочной шайбы, чтобы хоть как-то потом доехать до сход-развала.

Откручиваем 3 гайки крепления опоры к кузову.

Выкручиваем 3 болта крепления стойки

Наконец-то можно вынуть стойку.

Прокачиваем новую стойку.

Информация о прокачке (рекомендации производителя)

При помощи специальных стяжек для пружин, стягиваем их.

При помощи специнструмента стягиваем пружины

Снимаем верхнюю опору и разбираем стойку.

Демонтируем верхнюю опору стойки

Сборку проводим в обратном порядке.
По той же технологии, проводим замену и второй стойки.

«Девятка» и Самара

Для означенного ремонта на «девятке» приготовим следующие инструменты, а также приспособления:

  • набор гаечных ключей;
  • отвертки;
  • плоскогубцы;
  • подкладки под колеса противооткатные.

Также читайте про замену ролика натяжителя ремня генератора Гранты и почему стучат гидрокомпенсаторы на холодную. Приступаем.

  1. Удаляем спинку заднего дивана, поддеваем отверткой и снимаем защитный колпачок, после чего отворачиваем верхнее крепление дефектного узла, придерживая шток от прокручивания плоскогубцами.
  2. Далее, подложив упоры под колеса спереди, поддомкрачиваем заднюю часть автомобиля, не забыв перед этим ослабить гайки колеса. Снимаем колесо.
  3. Откручиваем гайку нижнего сайлентблока с помощью двух ключей, затем извлекаем болт. Сломанную сборочную единицу теперь вытаскиваем вниз.
  4. Через витки пружины достаем подушку, втулку, а также шайбу.
  5. Утопив шток, достаем пружину, крышку, буфер сжатия и чехол, отделяем их от амортизатора.
  6. Разглядываем все детали, дефектные заменяем.
  7. Собираем узел в обратном порядке, после чего устанавливаем его в автомобиль, закрепляя сначала вверху, а затем внизу. При этом придется привязать верхнее прокладочное кольцо к пружине перед её установкой, а после придется сжать саму пружину, уперев домкрат под пружиной в балку.

Смена задних стоек у рестайлинговой «девятки» – ВАЗ 2115, – происходит аналогичным образом. Инструменты понадобятся те же, но для сжатия пружины удобнее воспользоваться универсальными стяжками, – довольно недорогими приспособлениями, имеющимися на прилавках больших автомагазинов.

Кстати, мы подразумеваем, что смена стоек на автомобилях ВАЗ 2114 делается по инструкции для пятнадцатой модели.

Далее мы приводим эту инструкцию вкратце, так как она полностью повторяет уже описанную процедуру для «девятки». Единственное отличие: мы добавляем операцию по сжатию пружины стяжками, что вообще необязательно.

  1. Откручиваем верхнюю гайку в салоне, просто откинув спинку заднего сиденья.
  2. Снимаем нужное колесо, не забыв упереть авто подставками против отката, а также включить скорость.
  3. Устанавливаем две стяжки, после чего сжимаем пружину.
  4. Отворачиваем нижний болт, вытаскиваем вниз дефектный узел.
  5. При целостности пружины сразу переставляем её на новую сборочную единицу.
  6. Также переустанавливаем резиновый буфер сжатия, прочие детали.
  7. Установка новой стойки в машину производится от обратного.

Если остались неясные моменты, предлагаем посмотреть замену задней стойки ВАЗ 2115 по видео.

Десятка, Калина плюс Приора

Если же задаться вопросом, какие нюансы есть при замене любой из задних стоек у других переднеприводных ВАЗов, спешим заверить – отличий от приведенных выше инструкций практически нет. Например, замену стоек у автомобилей ВАЗ 2110 можно сделать по инструкции для Самары, только стяжки для пружин использовать совсем не обязательно, эти детали и так легко демонтируются.

Ведущие производители

Выбирая новые узлы, следует подумать, что именно вы хотите получить, и каково будет вам в перспективе. Рекомендуем устанавливать разборные стойки, поскольку их конструкция может разбираться на части, тем самым упрощать и удешевлять ремонт подвески. Это одно из ключевых достоинств разборных агрегатов.


KYB (Каяба)

Посмотрите на передний элемент в сборе по фото, чтобы для начала разобраться, как именно выглядит этот узел вашего автомобиля. Выбор производителя — вопрос достаточно актуальный, поскольку у каждого из представленных сегодня вариантов есть свои преимущества и недостатки. Предлагаем вам ознакомиться с ними в таблице.

Производитель Преимущества Недостатки
Штатные заводские Финансово доступные Не очень надежные, выдерживают около 30 тысяч км пробега, потом требуют обязательной замены
Стойки от Приоры Придают жесткости, обеспечивают комфорт, хорошо удерживают на дороге Отсутствует шумоизолятор, сильно страдает отбойник
SS20 Улучшенная версия приоровских стоек Недостатки, по сути, отсутствуют
Plaza Предлагается в трех вариантах — комфорт, спорт и суперспорт, обладают высоким качеством Боятся пониженных температур
Kayaba Самые востребованные, качественные, надежные, не боятся морозов Много подделок на рынке, что усложняет поиск оригинала.

Из этого можно сделать вывод, что запчасти от каяба являются оптимальным решением, которое прослужит долго, надежно, плюс не будет опасаться суровых российских зим, во время которых множество аналогов среди передних стоек попросту не смогут нормально функционировать, доставляя проблемы вам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
