Как самостоятельно заменить прокладку гбц на ваз 2107

Необходимость замены

Оснований для замены немного и некоторые из них требуют немедленного вмешательства, а другие не очень, то есть, транспортное средство можно использовать, хотя и в щадящем режиме.

Причины замены:

  • Повреждение прокладки в районе канала охлаждающей системы и дренажного канала смазывающей системы. Когда такое происходит, ОЖ оказывается в поддоне картера и смешивается со смазкой. Получается смесь с коричневатым оттенком. Обнаружить это можно вовремя проверке уровня смазки в силовом агрегате на щупе. Также об этой неисправности говорит, уменьшение уровня ОЖ в радиаторе. Если вовремя не вмешаться, то последствия могут быть катастрофическими вплоть до разрушения силового агрегата.
  • Повреждение прокладки в районе канала охлаждающей системы и цилиндра. Это может произойти вследствие установки прокладки низкого качества или неправильно установленной головки.
  • Прогар в районе цилиндров. Обнаруживается и диагностируется эта неисправность снижением компрессии в цилиндрах, нестабильной работой мотора.

    Прогар между цилиндрами

  • Разрушение прокладки. Если через прокладку начала просачиваться ОЖ и все усилия по затяжке ГБЦ не приносят никакого результата, то необходима срочная замена.

Какой материал для прокладки лучше

Прокладки из разных материалов

При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.

Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.

Также при выборе необходимо учитывать, что материал, из которого изготовлена прокладка, не оказывает первоочередное влияние на срок ее службы. Гораздо более важным показателем является то, как была установлена прокладка. Дело в том, между отдельными группами отверстий очень тонкие стенки. Поэтому, если прокладку установить не точно на посадочное место, то велика вероятность прогара даже у самого крепкого материала.

Самым явным признаком, того, что прокладка была установлена неверно, является ее быстрый выход из строя. Также если вы неправильно установили ее, машина может попросту не завестись. У дизельных двигателей при этом еще может слышаться и стук поршней. Это происходит по причине того, что поршень задевает край прокладки.

Как производится регулировка момента протяжки болтов ВАЗ 2109

Ремонт головки блока цилиндров

Замена прокладки головки блока цилиндров ВАЗ При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

  1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
  2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
  3. После этого все винты надо подтянуть на 90 градусов.
  4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

  1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
  2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
  3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
  4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
  5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
  6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109. Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра. Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата. Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные. Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене. Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом

При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок. Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы

В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы . В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Демонтаж ГБЦ – важные моменты

Перед тем как заняться головкой, необходимо снять цепь ГРМ

Для этого осторожно ослабляют ее натяжитель, а потом и полностью демонтируют. Затем наступает черед шестеренки распредвала

Ее держит на месте болт – открутите его

Важно, чтобы цепь не слетела со звездочки – от этой неприятности спасает фиксация ее куском толстой медной проволоки

Теперь приступайте к отсоединению распределительного вала – он привинчен к ГБЦ в 9 местах. Затяжка у них не слишком сильная, а потому никаких сложностей на данном этапе не будет. В противном случае опять используйте WD-40.

Когда вал снят, отсоедините приемную топливную трубу и выпускной коллектор. С этого момента ничто не мешает заняться самой головкой – свинтите 11 болтов, и дело сделано.

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

  • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
  • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
  • Вращайте держатель, следите за показателями;
  • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
  • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

  • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
  • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
  • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
  • Перед работой убедитесь, что держатели находятся в исправном состоянии.


Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.


Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки Ваши действия
Первый круг Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м
Второй круг Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м
Третий круг Каждый болт на третьем круге установки нужно докрутить на 90 градусов
Четвертый круг Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

ВОЗМОЖНЫЕ ПРИЧИНЫ НА ВАЗ 2106, 2108, ЗМЗ 406, 405

Но есть и причины, которые могут проявиться на конкретных авто, поскольку существует еще один фактор, влияющий на возникновение проблемы – конструктивные особенности двигателя. К примеру, на карбюраторных моторах того же ВАЗ-2106 или 2108, топливо может проникать в поддон через бензонасос. Этот узел на таких двигателях имеет механический привод от ГРМ.

И из-за повреждения мембран насоса, топливо будет проникать внутрь мотора и смешиваться с маслом, разжижая его и повышая уровень. А вот на двигателе ЗМЗ-406 причиной падения давления, помимо описанных, может стать повреждение привода масляного насоса. Из-за этого узел попросту не будет нормально функционировать, что скажется на работоспособности системы смазки.

Не стоит сбрасывать со счетов и механические поломки внутри двигателя, в результате чего оказывается влияние на работу системы смазки. К примеру, обрыв башмака натяжителя цепи привода ГРМ, к примеру, на том же ВАЗ-2106, приведет к тому, что оторванная деталь начнет биться о прилегающие поверхности, выбивая мелкие куски металла. Образовываемая в результате такой поломки стружка попадет в систему смазки, а затем осядет в фильтре, приведет к падению в ней давления. Или на том же ЗМЗ-405, привод насоса осуществляется через промежуточный вал, который приводится в действие от цепи ГРМ. При обрыве звездочки этого вала (она сможет вращаться отдельно от него), насос прекратит работу.

И таких нюансов – хватает. Но в любом случае, не устранив причину неисправности, использовать авто не стоит, чтобы потом «не попасть» на дорогостоящий ремонт.

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

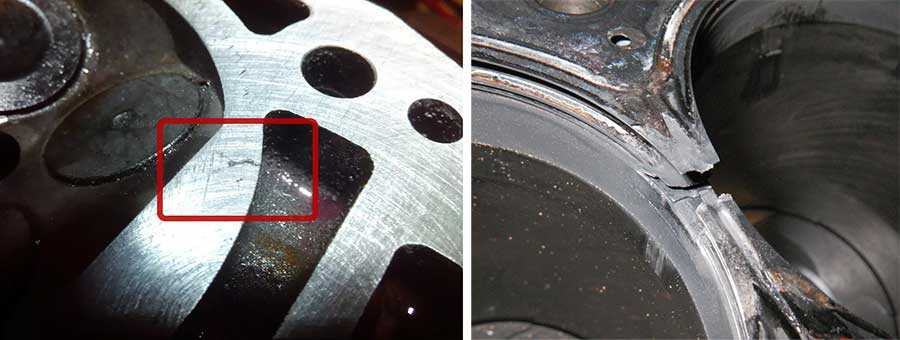

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.

Текст видео

OEMZIP — поиск запчастей и аксессуаров для автомобилей. Подробнее: https://oemzip.ru/ Читайте описание. Подписывайтесь на канал. Ставьте пальцы вверх.

В данном видео пойдет речь о том, как протянуть головку на ваз 2101-2107. Момент и порядок протяжки.

R214713400725 (рубли) Z199072463730 (usd)

My bitcoin address is: 1Pqccuf6CqezY7aeh4JFzp9bvvqewtLnnN

двигатель автомобиля ваз 2107

Болты крепления крышек коренных подшипников коленчатого вала Болты крепления поддона картера Шпилька крепления крышки сапуна Гайка крепления крышки сапуна Болты крепления головки цилиндров

Болт крепления головки цилиндров

Гайки крепления впускного трубопровода и выпускного коллектора Гайки болтов крепления крышек шатунов Болты крепления маховика Болт крепления башмака натяжителя цепи Гайки шпилек крепления корпуса подшипников распределительного вала Болты крепления звездочки распределительного вала Болт крепления звездочки вала привода масляного насоса Гайка регулировочного болта клапана Втулка регулировочного болта клапана Свеча зажигания Болт крепления насоса охлаждающей жидкости Гайка шпильки крепления выпускного патрубка рубашки охлаждения Храповик коленчатого вала Болт крепления кронштейна генератора Гайка крепления установочной планки генератора Гайка болта крепления генератора к кронштейну Гайка крепления установочной планки к генератору Гайка крепления подушки к кронштейну передней опоры Гайка крепления подушки передней подвески двигателя к поперечине Гайка крепления пластины к подушке Гайка крепления задней подвески двигателя к кузову Гайка крепления задней опоры к коробке передач Гайка болта крепления задней опоры к поперечине Датчик электровентилятора

М8 М9х1 М10х1,25 Ml 0x1,25 М8 Ml 0x1,25 Ml 0x1,25 Ml 2×1,25 M18xl,5 Ml 4×1,25 М8 М8 M20xl,5 Ml 0x1,25 M10xl,25 М12х1,25 М10х1,25 Ml 0x1,25 M10xl,25 М6 М8 М8 М8 М22х1,5

сцепление автомобиля ваз 2107

Болты крепления картера сцепления к двигателю Болты крепления корзины сцепления к маховику Гайка болта крепления педали сцепления Гайки крепления главного цилиндра сцепления Соединения трубок гидропривода сцепления

коробка передач автомобиля ваз 2107

Выключатель света заднего хода Гайки, соединяющие картеры сцепления и коробки передач Гайки, соединяющие картеры сцепления и коробки передач Болты крепления крышки фиксаторов штоков Гайки крепления задней крышки Гайка крепления фланца эластичной муфты к вторичному валу Болт зажимной шайбы подшипника промежуточного вала Болты крепления вилок к штокам

М14х1,5 М10х1,25 М8 М8 М8 М20х1 Ml 2×1,25 М6

карданная передача автомобиля ваз 2107

Гайка вилки переднего карданного вала Гайки болтов крепления эластичной муфты Гайки болтов крепления фланца карданного вала к фланцу редуктора

М16х1,5 М12х1,25 М8

задний мост автомобиля ваз 2107

Болты крепления редуктора Болты крепления крышки подшипника дифференциала Болты крепления ведомой шестерни Гайка крепления фланца к ведущей шестерне

Гайка пластины крепления подшипника полуоси и тормозного щита

М8х1,25 М10х1,25 М10х1,25 М16х1,5

передняя подвеска автомобиля ваз 2107

Болт крепления поперечины к лонжерону кузова Гайки нижних болтов крепления поперечины к лонжерону кузова Гайка болта крепления оси нижнего рычага Гайка оси нижнего рычага Гайка оси верхнего рычага Гайка крепления верхнего конца амортизатора Гайка крепления нижнего конца амортизатора Гайка подшипников ступицы переднего колеса

Гайки крепления штанги стабилизатора поперечной устойчивости Гайки крепления шаровых пальцев к поворотным кулакам Болты крепления колес Гайки болтов поворотного кулака

М12х1,25 М12х1,25 М12х1,25 М14х1,5 М14х1,5 М10х1,25 М10х1,25 М18х1,5

М8 М14х1,5 М12х1,25 М10х1,25

задняя подвеска автомобиля ваз 2107

Гайки крепления амортизаторов Гайки болтов крепления поперечной и продольных штанг

рулевое управление автомобиля ваз 2107

Гайка болта крепления картера рулевого управления Гайка болта крепления кронштейна маятникового рычага Гайки шаровых пальцев тяг рулевого привода Болт крепления промежуточного вала к верхнему валу и к валу червяка Гайка крепления рулевого колеса Гайки крепления кронштейна вала рулевого управления Гайка крепления сошки Гайка оси маятникового рычага

М10х1,25 М10х1,25 М14х1,5 М8 М16х1,5 М8 М20х1,5 М14х1,5

тормозная система автомобиля ваз 2107

Замена Масла В Двигателе Через Сколько

Неправда! Синтетические масла можно заливать как в современные двигатели, так и в более старые. Однако современное синтетическое масло обладает хорошими моющими свойствами и способно смывать накопившиеся в двигателе отложения. Эти отложения могут засорить систему смазки двигателя. К тому же, очищая старые и уже потерявшие свою эластичность уплотнители, масло вымывает отложения из зазоров и вызывает «протечки». Именно эти эффекты и стали основой данного мифа. Бороться с ними легко – после перехода на «синтетику» первый интервал до следующей смены масла нужно сильно уменьшить и сменить все протекающие уплотнители.

При этом стоит учитывать, что она была рассчитана на эксплуатацию в стране производителе, где многие внешние факторы, влияющие на срок пригодности смазки (температурный режим, запылённость, состояние дорог) могут существенно отличаться от тех, в которых используется ваш автомобиль.

Проверка на микротрещины

При проверке прокладки ГБЦ важно обратить внимание на наличие трещин. Здесь используется несколько методов

Магнитно-порошковая проверка

Алгоритм действий имеет следующий вид:

Поставьте магниты со всех сторон головки.
Насыпьте сверху ГБЦ стружку металла.
Обратите внимание на «рисунок». Стружка потянется к магнитам, а в местах углублений и повреждений она остается.

С помощью жидкости

Для проверки сделайте следующее:

  1. Подготовьте подкрашенную жидкость с помощью керосина, ацетона или иного растворителя.
  2. Нанесите состав.
  3. Выждите пять-десять минут.
  4. Удалите лишнюю жидкость.

При наличии дефектов их легко заметить даже без детального осмотра.

Проверка под давлением

Здесь применяется два пути — с окунанием в воду или без этого.

При погружении в воду сделайте следующее:

  1. Закройте все каналы контура.
  2. Вставьте его в тару и налейте теплую воду.
  3. Подайте сжатый воздух в месте, где появляются пузырьки.

Без окунания:

  1. Закройте отверстия.
  2. Налейте в канал еще больше жидкости.
  3. С помощью насоса нагоните воздух для создания давления в 0,7 Мпа.
  4. Дайте головке отстояться два-три часа. В случае «ухода» воды можно говорить о необходимости ремонта.

Для ремонта применяется газовая установка с присадками с обязательным прогревом проблемных мест до температуры 200 градусов Цельсия и более. После завершения сварочных работ шов зачищается и опрессовывается.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Этапы замены смазывающей жидкости ВАЗ 2107

На классических автомобилях Лада или более привычное слуху Жигули, предусмотрен удобный слив отработанного масла с двигателя. Масляный фильтр располагается также в хорошей доступности, добраться до которого можно из подкапотного пространства.

За время производства ВАЗ 2107 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Опытные водители отмечают хорошую ремонтопригодность, неприхотливость в обслуживании, а также к расходным материалам.

Перед началом замены смазывающей жидкости, следует принять меры предосторожности. Следует учесть, что сливаемая отработка будет высокой температуры

Так как замена производится на прогретом двигателе.

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

  1. Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку (Рис.1).

Рис.1 Горловина для залива масла

Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

Замена прокладки ГБЦ на ВАЗ 2101-2107

Если вы разбирали двигатель на автомобиле ВАЗ 2101-2107, то в любом случае прокладку ГБЦ необходимо будет заменить, так как она не предназначена для повторной установки. Также, есть и другие случаи, когда она подлежит замене. Самым распространенной причиной, по которой приходится ее менять, является ее прогорание или повреждение при установке.

Если вы заметили такие симптомы на своем автомобиле, как бурление в расширительном бачке, а также появление тосола или антифриза на стыке головки и блока цилиндров, то это говорит о повреждении прокладки. В таком случае двигатель долго не проходит, будет постоянно перегреваться, а охлаждающая жидкость все время будет уходить через негерметичные соединения.

На моделях Жигулей «классика», таких как ВАЗ 2101-2107, для того, чтобы снять головку блока цилиндров, необходимо снимать распредвал, так как по-другому добраться до болтов крепления невозможно.

Итак, для выполнения этой работы, нам понадобится:

  • Ключ на 10, желательно головка с воротком или трещоткой
  • Головка на 13, 17 и 19
  • Отвертки плоская и крестовая
  • Удлинители
  • Воротки и трещоточные рукоятки
  • Динамометрический ключ — основной инструмент, который обязателен для выполнения этой работы

Пошаговое руководство с фотографиями по замене прокладки ГБЦ

Сразу скажу, на тех фотографиях, которые представлены в этой статье, показан процесс с полным снятием карбюратора, впускного и выпускного коллектора. Но на самом деле, можно обойтись и без снятия всех этих узлов. Можно полностью демонтировать ГБЦ с установленным на ней карбюратором и коллекторами.

Итак, сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107. После этого откручиваем трубки подвода охлаждающей жидкости:

И после этого отводим ее в сторону:

Также, не забываем отсоединить провода от датчика давления масла:

Проверяем,все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее:

После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ:

И окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии:

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто). Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью. Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности:

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

  • первый этап — закручиваем с моментом 33-41 Нм
  • второй (окончательный) от 95 до 118 Нм.

На фото выше представлен не сам процесс сборки, так что прошу особо не обращать внимание на условия ремонта. Просто показано наглядно, как все это делается

В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель.

После того, как все болты окончательно затянуты, можно устанавливать все снятые детали в обратной последовательности. Цена прокладки составляет в пределах 120 рублей. Герметиком пользоваться не нужно!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
