Где находится реле стартера на ваз 2115

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится? Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

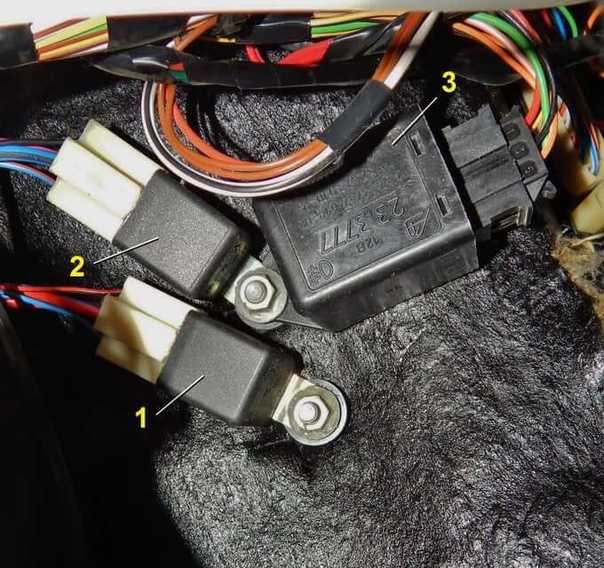

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЗАМЕНА

Где стоит реле стартера на ВАЗ 2114, мы разобрались, осталось теперь выяснить, как его можно поменять. Есть два варианта замены этой детали:

  • Со снятием и установкой самого пускового узла;
  • Без снятия стартера.

В любом случае, следует припасти необходимые инструменты:

  • Комбинированный ключ на 13;
  • Отвертку (лучше их будет несколько – крестообразных и шлицевых);
  • Ключ на 10.


Набор ключей – всегда необходимо иметь в наличии Рассмотрим, как происходит замена втягивающего реле на ВАЗ 2114 со снятием и установкой стартера (кстати, так заметно проще произвести замену):

  1. Снимаем клеммы аккумулятора;
  2. Отворачиваем два болта крепления корпуса воздушного фильтра (ключ на 10);
  3. Отсоединяем разъем датчика расхода воздуха (ДМРВ);
  4. Раскручиваем хомут воздушного патрубка и демонтируем корпус;
  5. Сдергиваем фишку провода втягивающего реле (держится на пластмассовой клипсе);
  6. Ключом на 13 отворачиваем гайку крепления плюсовой клеммы;
  7. Откручиваем крепления самого стартера (он крепится тремя гайками на 13);
  8. Вынимаем механизм;
  9. На снятом пусковом устройстве отворачиваем ключом на 13 крепление провод на крышке ВР, идущий к обмотке статора;
  10. Отверткой снимаем три винта крепления ВР и демонтируем это устройство.

Статья в тему: Установка задних дисковых тормозов на ВАЗ 2110

Теперь необходимо установить новую деталь и все собрать в обратном порядке. Все, замена втягивающего на ВАЗ 2114 выполнена. Конечно, можно попытаться подлезть к винтам крепления реле прямо на месте, не снимая стартера, но как легче снять это устройство, решать уже вам.

Схема предохранителей ВАЗ 2115

Наиболее распространенными моделями стали 3722010 (с 2004 года) и 21150 3722 010 10. Набор защитных элементов электрооборудования в них не сильно отличается между собой, но различия есть, и они отражены в расшифровке схем, поданной ниже.

Основной монтажный блок под капотом машины.

F16 15А Указатели поворота и реле — прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.
F3 10А Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
F6 30А Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников.
F10 7,5А Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя.
F5 20А Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения.
F10 7,5А Левая фара (габаритный свет). Левый задний фонарь (габаритный свет).
F11 7,5А Правая фара (габаритный свет). Правый задний фонарь (габаритный свет).
F2 10А Указатели поворота и реле — прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F4 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель.
F15 7,5А Правая фара (дальний свет).
F14 7,5А Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F13 7,5А Левая фара (ближний свет).
F12 7,5А Правая фара (ближний свет).
№ элемента Мощность, А Что предохраняет
1 10 Лампы задних противотуманок и сигнализатора включения ПТФ
1* 10 Электродвигатель и реле очистителя фар (контакты). Клапан включения омывателя фар
2 10 Поворотники, реле-прерыватель и аварийной сигнализации Контрольная лампа
3 7.5 Освещение салона спереди, по центру, в багажнике Выключатель зажигания Система управления двигателем Лампы тормоза Бортовой компьютер
3* 7.5 Задние фонари (стоп-сигнал) Плафон внутреннего освещения кузова
4 20 Патрон подключения переносной лампы Обогрев заднего стекла (контакты)
4* 20 Прикуриватель Штепсельная розетка для переносной лампы
5 20 Звуковой сигнал Электродвигатель вентилятора системы охлаждения
6 30 Электростеклоподъемники Реле включения (контакты)
7 30 Электродвигатель отопителя Омыватель ветрового стекла Электродвигатели очистителей фар (в режиме работы) Прикуриватель Лампа освещения вещевого ящика Реле включения обогрева заднего стекла (обмотка)
7* 30 Электродвигатель очистителя фар Обмотка Электродвигатель отопителя Омыватель стекол Электродвигатель очистителя заднего стекла Клапан включения омыва ветрового и заднего стекол Включение электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа Освещение вещевого ящика
8 7.5 Правая ПТФ
8* 7.5 Левая ПТФ
9 7.5 Левая ПТФ
9* 7.5 Правая ПТФ
10 7.5 Левые габариты Лампы освещения номерного знака Подкапотная лампа Выключатель освещения приборов Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем Табло подсветки рычагов отопителя
11 7.5 Правые габариты
12 7.5 Правая ближняя фара
13 7.5 Левая
14 7.5 Левая дальняя фара Лампа сигнализатора включения дальнего света фар
15 7.5 Правая дальняя фара
16 15 Поворотники, реле-прерыватель поворотников и аварийной сигнализации (в режиме указания поворота) Лампы света заднего хода Реле контроля исправности ламп Блок индикации бортовой системы контроля Комбинация приборов Лампа недостаточного давления масла Лампа включения стояночного тормоза Лампа уровня тормозной жидкости Лампа сигнализатора разряда аккумуляторной батареи Маршрутный компьютер (если установлен) Обмотка возбуждения генератора (в режиме пуска двигателя)
17 Резерв
18 Резерв
19 Резерв
20 Резерв

Назначение предохранителей

Какие стоят на ВАЗ 2114 предохранители? Электрическая схема этого автомобиля составлена таким образом, что перед всеми основными электроагрегатами стоят ЗУ, расположенные в блоке предохранителей.

Схема предохранителей ВАЗ 2114

Схема соединений этих защитных устройств изображена на рисунке.

  1. F1 — номинальный ток вставки 10 А — защищает лампочки противотуманок, расположенных сзади.
  2. F2 — с током 10 А — это лампочки поворота левой и правой стороны, лампочка аварийного оповещения, реле-прерыватель лампочек поворота и «аварийки».
  3. F3 — с током 7,5 А — защита лампочек света в салоне и багажнике, цепи маршрутного компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».
  4. F4 — с током 20 А — предохраняет переключатели находящиеся в цепи подогрева остекления двери багажника и элементы подогрева этого стекла, контакты «переноски».
  5. F5 — с током 20 А — защищает цепи гудка-сигнала и его переключатель, а также электрический движок вентилятора охлаждающей системы.
  6. F6 — с током 30 А — это цепь электростеклоподъемников и их переключатели с контактами.
  7. F7 — с током 30 А — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.
  8. F8 — с током 7,5 А — это защита лампочки правой противотумки, расположенной впереди.
  9. F9 — с током 7,5 А — это защита лампочки левой противотуманки расположенной впереди.
  10. F10 — с током 7,5 А — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.
  11. F11 — с током 7,5 А — предохраняет лампочки габаритов правой стороны.
  12. F12 — с током 7,5 А — защитное устройство правой лампочки фары ближнего света.
  13. F13 — с током 7,5 А — защитное устройство левой лампочки фары ближнего света.
  14. F14 — с током 7,5 А — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.
  15. F15 — с током 7,5 А — защищает правую фару дальнего света.
  16. F16 — с током 15 А — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы. Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Для ВАЗ 2115 рентабельнее произвести замену реле, чем его отремонтировать до того состояния, чтоб он исправно работал.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

  1. Очистить поверхность стартера от грязи и пыли;
  2. Открутить гайку с болта реле и снять его контакт;
  3. Открутить винты, которые крепят реле к телу стартера;
  4. Снять с торца гайки и разделяем стартер на 2 части;
  5. Изъять старый сердечник и на его место поставить новый;
  6. Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
  7. Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Рано или поздно наступает то время, когда вашему транспортному средству требуется обслуживание или ремонт и такая деталь как стартер ВАЗ 2114, ВАЗ 2115 или какой-то другой тоже не исключение.

Неисправности стартера происходят довольно часто, то втягивающее реле барахлит, то втулки разбило, а бывает и такое, что вообще не крутит стартер ВАЗ 2114.

Конечно, неисправности бывают разные и можно обратится за помощью к специалистам на станцию техобслуживания, но ведь можно и сделать небольшой ремонт стартера ВАЗ 2114 и самостоятельно, тем более в некоторых случаях это не составляет не какого труда при этом вы даже сэкономите определенное количество денежных средств.

Реле (втягивающее) стартера на ВАЗ-2114

Этот вид реле, расположен прямо на корпусе стартера, а управление им реализовано путём подачи тока с замка зажигания.

Этот вид реле принимает прямое участие в запуске мотора, регулируя реакцию сцепления между токами разной величины (так как напряжение зажигания меньше, чем ток поступающий от аккумуляторной батареи – прим.).

Расположение втягивающего реле

Определить местонахождение втягивающего несложно, оно находится непосредственно на стартере и имеет два провода, первый, наименьший по размеру идёт от замка зажигания, а второй наибольший по размеру от АКБ.

Расположение проводов указано стрелками.

Реле находится прямо на корпусе стартера.

Принцип работы реле

Работа этого реле заключается в следующем:

  1. Когда АКБ подаёт ток на катушку стартера, за счёт магнитного поля катушка воздействует на якорь.
  2. При движении якоря он зажимает пружину, от которой бендикс соединяется со шлицами.
  3. Когда контакты между собой замыкаются, происходит запуск двигателя, и все соединения возвращаются на свои места разъединяя места фиксации.

Неисправности втягивающего реле и их симптомы

Увидеть наличие неполадок на втягивающем реле можно сначала визуально, так как на проводах возможны следы коррозии, а от этого поступающий ток может просто не проходить до места назначения. Если зачистка этих контактов ни к чему не привела, то переходим к осмотру 4-х контактного реле, как правило, расположенного на болту в подкапотном пространстве.

Местоположение реле указано красным маркером.

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Методы решения проблемы

Теперь, когда основные причины разобраны, можно перейти непосредственно к методам устранения.

Итак, рассмотрим, какие существуют способы борьбы с неисправностью.

Предохранитель

Разобранная приборная панель при поиске неисправностей предохранителя и прикуривателя.

Самой распространенной причиной неисправности или неработоспособностью электроцепи отдельных элементов служит пресловутый предохранитель.

Именно здесь необходимо искать причину в первую очередь.

Но, не всегда и он выдерживает положенной на него нагрузки. Так, частое и большое использование дополнительных приборов может привести к частому перегоранию этого элемента. Поэтому, для проверки стоит вынуть и осмотреть сам предохранитель. При необходимости элемент меняется на новых и если все заработало, то причина была найдена. А вот если проблема не ушла, то стоит поискать ее в других местах.

Контакты

Проверка контактной группы предохранителей на неисправность

Контактная группа – еще одна распространенная причина не работающей электроцепи. У большинства ВАЗов соединительные контакты предохранителя с блоком или в цепи колодки проводов окисляются или прогорают, а расплавленная пластмасса, может прервать контакты.

Для устранения неисправности необходимо проверить все контактные колодки проводов , которые идут от магнитолы и прикуривателя к блоку предохранителей. Итак, именно окисление и недостаточный контакт может привести к неработоспособности элементов.

Проводка

Еще одной причиной может стать обрыв проводов питания. Так, для того чтобы найти и устранить неисправность потребуется тестер, которым проводка прозванивается и найдётся перебитый провод . Рекомендуется не скреплять провод старым «дедовским методом» при помощи изоленты, а заменить его на новый. Это займет мало времени, поэтому лучше сделать все так, что получить короткое замыкание и нажить больших проблем.

Короткое замыкание

Место частой неисправности гнезда прикуривателя.

Самое страшное, что может возникнуть – короткое замыкание. Причиной этого явления служит то, что частое использование прикуривателя разбалтывает гнездо и это может привести к тому, что контакты скрещиваются и вызывают замыкание.

Стандартный прикуриватель — просто беда ВАЗ-2114.

Здесь, лечение неисправности достаточно просто – замена гнезда. Но, часто автомобилисты берут некачественное и дешевое изделие, что повторяет процедуру через короткое время.

Лампочка

Подсветка прикуривателя в ночное время ВАЗ-2114.

Лампочка подсветки находится в одной электроцепи, поэтому перегорание этого элемента становится причиной неисправности магнитолы и прикуривателя одновременно. Так, если провести замену элемента можно исправить ситуацию.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

  1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
  2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
  3. Если вы сняли стартер, проверка выполняется несколько иначе :
    1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
    2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
    3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
    4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

https://youtube.com/watch?v=vhq_2EEiDzU

Ваз 2115 реле стартера

Наиболее вероятной причиной поломки стартера, служат не механические повреждения, а электрические.

Блоковая схема устройства стартера. Цифрами обозначены: 12 — приводная шестерня; 11 — муфта свободного хода; 10 — пружина; 9 — планетарный редуктор; 8 — постоянный магнит; 7 — якорь; 6 — щетки; 5 — коллектор; 4 — тяговое реле

, нужно иметь в виду, что тяговое реле стартера не имеет никакого отношения к реле стартера!!; 3 — контакт подключения положительного провода; 2 — рычаг привода; 1 — вал якоря;

Механической частью стартера автомобиля ВАЗ 2115 является втягивающий механизм, который на протяжении всей эксплуатации автомобиля, работает исправно, лишь в редких случаях он ломается, и только на машинах с большим пробегом. Электрические неисправности стартера, могут предоставить реле, окисленные соединения проводов, короткое замыкание и другие факторы. При первых неудачных запусках двигателя, большинство ищут проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить работает ли электростартер, можно запитать его напрямую от аккумулятора, подсоединив плюсовой провод от клеммы. Этим способом можно запустить двигатель, чтобы продолжить движение, при неисправной системе энергоснабжения стартера. Многие пытаются найти в автомобиле Ваз 2115 реле стартера, где находится узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия с момента выпуска. Возможно производитель ВАЗ, уже оснащает новые серии авто, реле стартера, но прежние версии этих автомобилей выпускались без него. Это не критично, поскольку стоимость ничтожная, а польза видна моментально, и установить можно самостоятельно, без навыков автоэлектрика. Установкой дополнительного оборудования занимаются многие владельцы авто ВАЗ, поскольку это улучшает характеристики машины.

Фото моторного отсека автомобиля ВАЗ 2115. Из этого фото видно, помеченное стрелкой реле стартера.

Можно установить Ваз 2115 реле стартера, где находится основной узел электроники, или в другом удобном месте. Зачем нужна установка дополнительного реле стартера авто ВАЗ 2115? Дополнительное реле обеспечивает более стабильную работу стартера при включенном дополнительном электрооборудовании. Таким образом, стартер работает даже при слабо заряженном аккумуляторе, включенном освещении и при низких температурах.

  • Не следует путать Ваз 2115 реле стартера, с втягивающим реле, которое находится на стартере, и выполняет функцию выталкивания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, происходит привычный запуск автомобиля. Нарушения работы втягивающего реле, выражаются в таких проявлениях:

Такие проявления характерны поломки втягивающего реле, исправление которых, производится съемом стартера и заменой реле.

Ремонт втягивающего реле стартера ВАЗ 2115

Наличие одной вышеперечисленной причины при попытке запуска мотора, свидетельствует о необходимости проведения ремонта, который можно провести самостоятельно.

Фото процесса замены реле стартера на автомобиле ВАЗ 2115.

Для этого потребуется эстакада и некоторые инструменты. Сначала необходимо снять стартер, открутив крепежные болты и предварительно отключив питание аккумулятора. Помните – главное, обеспечить безопасность проведения ремонта. После удачного съема электростартера, необходимо открутить болты втягивающего реле. В большинстве случаев, втягивающее реле неразборное, но починить его все-таки можно. Для этого понадобится отвертка, паяльник, медный обмоточный провод, сердечник, который при осмотре, может оказаться целым и невредимым. В таком случае менять его не нужно. Отпаяв провода паяльником, можно приступать к развальцовке корпуса катушки. Разобрав катушку, можно определить ее повреждения и заменить нуждающиеся элементы. https://www.youtube.com/watch?v=UpVJSYub72s Сборку проводят в противоположном порядке, придерживаясь последовательности прикручивания частей. Читайте так-же, другие обзоры

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Статья в тему: Ремонт выхлопной системы ВАЗ 2114: замена глушителя

Как же найти это хитрое реле, если оно непонятно где находится? Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.


Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска. В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.


Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

Где Находится Реле Стартера Ваз 2115 Инжектор

где реле зажигания на ВАЗ 2115 и как его найти

После первых неудачных попыток запустить двигатель автомобиля с помощью ключа зажигания, не слыша привычных звуков стартера, большинство автовладельцев ищут причину неисправности в его поломке. Но чаще всего причиной является реле зажигания.

Зачем мне нужно реле зажигания

Этот пункт был установлен на предыдущих моделях автомобилей ВАЗ. При всем этом, о более ранних модификациях 2115 это может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) он находится.

В этом разделе есть разные имена: реле зажигание, запуск стартера, блокировка стартера, выключение зажигания или замок зажигания, главное реле.

Но в любом случае его назначение одно и то же — чтобы облегчить запуск двигателя и защитить стартер от износа, он отключает питание электростартера после запуска двигателя, ограничивает токи, протекающие через него, защищает от спекания контакты в замке зажигания или поворот ключа при работающем двигателе.

Кроме того, он позволяет запускать стартер при включенном электрооборудовании автомобиля и низком заряде аккумулятора.

В цепи зажигания этой модели нет предохранителей.

Таким образом, эта дешевая деталь избавляет вас от дорогостоящего ремонта и упрощает запуск двигателя.

Эту деталь не следует путать с повторителем, расположенным специально на стартере и предназначенным для управления (удлинением или толканием) механизма сцепления стартера и зубьев маховика.

устанавливать реле

настартер До 2110 года.

Признаки поломки

Если электрический стартер не поворачивается при повороте ключа зажигания, но вы слышите мягкие щелчки контактов реле, причиной неисправности автомобиля является стартер. Вы можете проверить это, прикрепив его специально к батарее в обход этого электрического реле. Если щелчки не слышны и стартер работает, пришло время изменить его.

где

Где реле? зажигание ВАЗ-2115? Он расположен в салоне, слева от рулевой колонки, под приборной панелью. Чтобы увидеть это, вам нужно снять панель приборов. Рядом с ним, слева от него, находится реле для включения задних противотуманных фар. Они крепятся болтами к шпильке кузова с помощью гайки «10» и расположены в специальной накладке.

Реле также управляет омывателем, автоподогревателем, отоплением заднее окно и некоторые другие слаботочные цепи. Если эти части автомобиля не работают должным образом, необходимо проверить состояние этой части.

Тип электрического реле зажигания — 90,3777-10, имеет четыре контакта, управляющее напряжение — 12 вольт. При покупке нового реле будьте осторожны: пятиконтактные аналоги, рассчитанные на 24 вольт, имеют схожий внешний вид. Самостоятельный ремонт этой детали не выгоден из-за ее низкой стоимости.

Видео: «Реле зажигания ВАЗ-2115: Где он находится? «

Если установлен независимо

Предыдущий владелец автомобиля, при отсутствии такой стандартной детали, мог установить его самостоятельно. Эти монтажные комплекты продаются в автосалонах. В этом случае электрическое реле можно расположить не только в «обычном» месте. Найти его без звонка предыдущему владельцу будет непросто.

Если поломка эта деталь По дороге вы можете завести машину, замкнув контакты 87 и 30 (компоновка и компоновка основаны на схеме верхняя часть корпус реле). В этом случае использование машины разрешено без каких-либо ограничений. Но при первой же возможности обязательно удалите поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
