Где находится реле стартера ваз 2106 фото

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

  • по напряжению;
  • по сопротивлению.

В первом случае необходимо:

  1. Перевести мультиметр в режим измерения напряжения.
  2. Включить проверяемую цепь, например, освещение, печку и т. д.
  3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

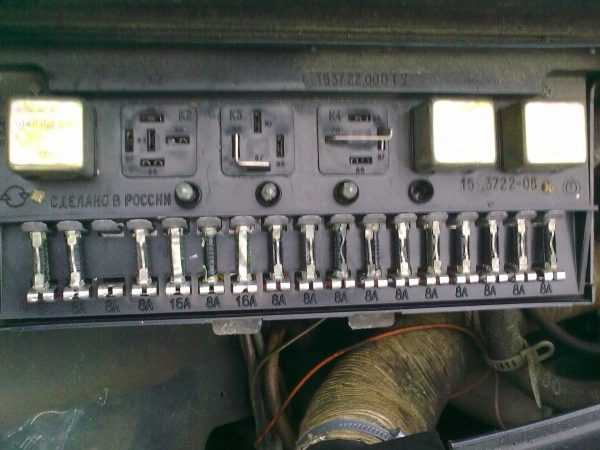

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

  • 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
  • 20 А — 16 А;
  • 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации

Оригинальные детали и их аналоги: что лучше

В некоторых случаях осуществлять ремонт стартера на ВАЗ 2101 просто нецелесообразно. Проще сразу приобрести новый

Важно помнить: все детали делятся на две основные группы – оригинальные и аналоги. Как правило, оригинальные детали на порядок более качественные и имеют больший ресурс

Но в случае с ВАЗ 2108 существует множество качественных аналогов.

Они по своему ресурсу, многих других параметрам не уступают оригинальным компонентам. Но именно многообразие часто становится причиной возникновения проблем. Стартеры, изготовленные из аналогов, могут иметь корпус большего размера. Что вызывает некоторые сложности при установке на посадочное место либо вовсе делают её невозможным.

Параметры оригинального стартера:

Наименование Артикул Основные характеристики Стоимость, рублей
АвтоВАЗ 2107.3708000-01 Мощность – 1.2 kWt Напряжение работы – 12 V От 4 900 рублей

Важно внимательно ознакомиться с упаковкой деталей-аналогов. Нередко на продукцию известных производителей выпускается подделка – причем цена их обычно не ниже чем настоящих

Хорошо зарекомендовали себя следующие детали:

Наименование Артикул Основные характеристики Стоимость, рублей
СтарВольт 2101-3708000 Мощность – 1.2 kWt Напряжение работы – 12 V От 3 400 рублей
Tadem 5722.3708000 Мощность – 1.2 kWt Напряжение работы – 12 V От 3 100 рублей
HOFER HF690103 Мощность – 1.2 kWt Напряжение работы – 12 V От 2 900 рублей

Карбюраторный ДВС

На большинстве классических моделей ВАЗ с карбюратором установлена контактная система зажигания КСЗ. С 1987 года автомобили стали комплектовать бесконтактной системой зажигания. Двигатель для ВАЗ 2104 был создан на основании силового агрегата ВАЗ 2103, а соответственно, использовалась электросхема ВАЗ 2103.

Классическое зажигание

КСЗ включает в себя распределитель (2), катушку (5), свечи (1) высоковольтные провода, и соединительные провода. В систему входит также конденсатор (3), реле (7), кулачок прерывателя (4), монтажный блок (6), выключатель (8).

На машинах с КСЗ устанавливается распределитель 30.3706-01. Он находится с левой стороны блока цилиндров в передней его части. Благодаря ему прерывается цепь первичной обмотки и распределяется высокое напряжение по свечам в требующейся последовательности. Распределитель состоит из регуляторов опережения зажигания, распределителя импульсов высокого напряжения, прерывателя с контактами.

В качестве катушки зажигания используется Б-117А с разомкнутым магнитопроводом. Она находится в моторном отсеке и крепится на левом брызговике с помощью двух гаек. Устройство служит для преобразования низковольтного тока в высоковольтный. Установленные свечи зажигания А17ДВР служат для воспламенения топливно-воздушной смеси в цилиндрах силового агрегата.

Установлен выключатель типа ВК347, имеющий противоугонное устройство. Принцип действия противоугонки: при вынимании ключа из замка в положении «Стоянка», выдвигается запорный стержень, который блокирует вал руля, заходя в специальный паз.

Электронное зажигание

В конструкцию бесконтактной системы зажигания входит:

  • распределитель (трамблер);
  • датчик;
  • коммутатор, управляющий системой;
  • высоковольтная катушка;
  • свечи зажигания ;
  • соединительные и высоковольтные провода.

На ВАЗах с БСЗ установлен распределитель 38.3706-01, его месторасположения совпадает с распределителем КСЗ. Катушка состоит из двух обмоток. Одна соединения с реле замка зажигания, а вторая через высоковольтный провод с распределителем.

С помощью проводов малого сечения катушка и распределитель соединены с коммутатором, который отвечает за своевременную подачу искры. Коммутатор преобразует импульсы датчика в импульсный ток, который поступает на первичную обмотку катушки. Катушка также расположена в моторном отсеке, как и катушка КСЗ.

В инструкции по эксплуатации находится электросхема ВАЗ 21043 карбюратор с описанием основных компонент, входящих в нее.

Реле поворотов своими руками

Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.

Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.

Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

  • неотключение стартера после запуска двигателя;
  • щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
  • слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Источник

Признаки неисправности стартера и возможные причины

Давайте рассмотрим некоторые признаки неработающего стартера, и что может быть причиной поломки при данном признаке. Итак:

  • При повороте ключа зажигания не происходит никакого движения стартера. Такой признак может характеризовать как севший аккумулятор, так и неработающий стартер. Если все электроника автомобиля работает, но он не заводится – дело в стартере.
  • В таком случае значит, что контакты во втягивающем реле залипли и не работают.
  • Другой признак – стартер крутит, но не заводится. Причиной данной неисправности может быть значительный износ щеток стартера.
  • Еще один момент – при повороте ключа зажигания раздается щелчок, а дальше ничего не происходит. Опять же – это свидетельствует о том, что не исправно втягивающее реле.
  • При попытке завести двигатель раздаются многократные щелчки из-под капотного пространства. Это признак того, что вышел из строя бендикс – шестерня для зацепки с маховиком.
  • Стартер «клинит». Это уже серьезнее, ведь в таком случае может быть причиной выработка на валу стартера или в корпусе – происходит перекос и зубья ловят клин. Может быть еще один вариант – неисправные подшипники. Это лучше и дешевле!

Вот несколько неисправностей стартера, которые могут случиться с вашим автомобилем. Если вы обнаружили одну из них, это значит, что стартер ВАЗ требует ремонта как можно скорее. Теперь к делу.

Ремонт реле стартера

Отремонтировать реле стартера представляется делом весьма хлопотливым и зачастую безнадежным, поэтому более простым вариантом будет просто купить новое и произвести замену. Это связано с тем, что беспокоясь о надежности своего товара, большинство производителей выпускают реле стартера как для автомобилей ВАЗ 2106, так и для других марок автомобилей, неразборными. Однако есть все же есть модели, которые не составит особого труда разобрать и устранить поломку.

Есть несколько основных поломок, с которыми вы можете столкнуться в процессе работы с реле стартера автомобиля ВАЗ 2106. Первое — это износ механического провода, второе — обгорание пятаков, и третье — замыкание. Каждую из этих поломок можно определить при разборке реле стартера.

Также для проверки исправности реле стартера можно использовать специальный тестер, который хорошо справляется с определением замыкания в цепи.

Если, разобрав данную деталь, вы обнаружите на нем царапины либо задиры, их нужно устранить с помощью наждака. Детали, на которых имеются существенные износы, можно исправить при помощи прокладок, однако это не всегда приносит желаемый результат. Иногда более результативным будет замена их на новые. Поврежденную изоляцию также стоит непременно заменить на новую. Коллекторы с изношенными или расшатанными пластинами ремонту не подлежат, их нужно непременно заменить.

Если есть заметные срывы или повреждения резьбы, то стоит нарезать новую либо использовать так называемые ввертыши.

При наличии неисправностей в обмотках возбуждения следует разобрать корпус, снять винты креплений наконечников и клеммы. Катушки при этом нужно хорошо просушить и пропитать изоляционным лаком. Контакты, которые окислились, нужно зачистить, а те, которые сварились, заменить на новые.

Втулки на стартере автомобиля ВАЗ 2106 меняются в том случае, если они имеют значительный износ или на них обнаружены задиры. Для определения износа этих самых втулок нужно измерить зазор валика. Если он будет больше 0,2 мм, то втулки износились и подлежат замене.

Сборка деталей стартера автомобиля ВАЗ 2106 производится в порядке обратном тому, в котором вы его разбирали.

При проведении всех указанных выше работ не следует забывать о технике безопасности и ни в коем случае их не нарушать.

Демонтаж стартера и связь с реле

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

  • Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
  • Минусовую клемму от аккумуляторной батареи следует снять.
  • Осуществляется демонтаж корпуса воздушного фильтра.
  • От реле отсоединяется колодка проводов тягового реле.
  • Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Стартер(см.ВАЗ 2110: замена стартера своими силами) аккуратным движением демонтируется с автомобиля.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

  • В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
  • Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
  • Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

  • Межвитковое замыкание реле.
  • Обрывы в цепи питания.
  • Несвоевременное срабатывание якоря или же его холостая работа.
  • Окисление проводов, соединений, обмотки.
  • Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.
  • Заменяется тяговое реле.
  • Проверка и при необходимости замена проводов.
  • Вращение якоря необходимо вернуть в легкую работу.
  • Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

  • Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
  • Там же осуществляется отключение провода.
  • Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
  • Тяговое реле снимается.
  • Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
  • Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

В большинстве случаев при возникновении неисправности стартера на автомобилях ВАЗ 2110-2112 его приходится снимать для ремонта или же полной замены. Процедура снятия довольно простая и не составит труда, особенно это касается 8-клапанного двигателя. И именно на этом примере все будет показано.

Во-первых, стоит отметить, что стартер крепится при помощи гаек под ключ на 15, поэтому желательно предварительно позаботиться о том, чтобы под рукой был весь необходимый инструмент, а именно:

  1. Головка торцевая на 13 и 15 мм
  2. Трещоточная рукоятка
  3. Удлинитель

Схема предохранителей и реле ВАЗ 2106

А Назначение
Основной блок 41.3722
1 16 Прикуриватель , лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы
2 8 Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя
3 8 Дальний свет (левая фара), лампа сигнализатора включения дальнего света
4 8 Дальний свет (правая фара)
5 8 Ближний свет (левая фара)
6 8 Ближний свет (правая фара), задний противотуманный фонарь
7 8 Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя
8 8 Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света
9 8 Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла
10 8 Регулятор напряжения, обмотка возбуждения генератора
Дополнительный блок ПР-120
11 8 Резервный
12 8 Резервный
13 8 Стеклоподъемники
14 16 Элемент обогрева заднего стекла
15 16 Электродвигатель вентилятора системы охлаждения
16 8 Указатели поворота в режиме аварийной сигнализации

Термобиметаллические предохранители

  1. Стеклоочиститель (с 1985 г.) — встроен в цепь электродвигателя
  2. Стеклоподъемники — встроен в цепь электродвигателя
  1. Реле аварийной сигнализации и указателей поворота (’77-’85 — 23.3747 , ’85-’01 —231.3747 ) — закреплено на переднем щите за комбинацией приборов.
  2. Реле лампы сигнализатора заряда аккумуляторной батареи (РС 702) — закреплено на брызговике правого лонжерона в моторном отсеке двумя саморезами. Под один из саморезов установлен наконечник «массы».
  3. Реле ближнего света фар — Б (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
  4. Реле дальнего света фар — А (113.3747, 90.3747 (РС 527)) — закреплено на брызговике правого лонжерона в моторном отсеке.
  5. Реле стеклоочистителя (РС 514) — установлено под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.
  6. Регулятор напряжения (РР 380, РС 702, РС 121, 59.3702, 592.3702, 591.3702, 591.3702-01) — закреплено на брызговике левого лонжерона в моторном отсеке.
  7. Реле звуковых сигналов (РС 528) — закреплено на брызговике левого лонжерона в моторном отсеке.
  8. Реле вентилятора системы охлаждения (90.3747-10, 113.3747-10) — закреплено на брызговике левого лонжерона в моторном отсеке. (c 2000 г. не устанавливается)
  9. Реле-прерыватель контрольной лампы стояночного тормоза (РС 492) — расположено за щитком приборов. (С 1994г. не применяется)
  10. Реле обогрева заднего стекла — расположено за щитком приборов.

Схема предохранителей и реле ВАЗ 2106, 21061, 21063, 21065 — оборудованных двигателем: 1.6л (ВАЗ 2106), 1.5л (ВАЗ 2103) или 1.3л (ВАЗ 21011) (1976-2001)

Втягивающее реле стартера

Конструкция реле в стартере автомобиля ВАЗ 2106 считается довольно таки не сложной, и каждый хоть немного увлеченный автомобилист без труда сможет его разобрать и собрать самостоятельно. Однако снять и затем обратно установить втягивающее реле для многих оказывается задачей непосильной. Однако профессионалы справляются с этим без труда.

Если у вас возникли подозрения на поломку втягивающего реле вашего авто, то нужно непременно это проверить. Реле в ВАЗ 2106, как и в других моделях автомобилей, работает как электромагнит. Для того, чтобы проверить его исправность, нужно замкнуть его металлическим предметом, например, отверткой. Если стартер начнет вращаться, то неисправность действительно в реле. Если же вы услышите щелчки втягивающего реле, но стартер не начнет вращаться, то поломку нужно искать именно в нем самом.

Почему реле стартера может прекратить функционировать? Причин может быть несколько. Во-первых, от старости могут разрушиться материалы. Во-вторых, может сгореть обмотка. И, наконец, в-третьих могут сгореть пятаки внутри самого реле.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания
1 – вал привода; 20 – контактные болты;
2 – втулка передней крышки; 21 – вывод «положительных» щеток;
3 – ограничительное кольцо; 22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель;
5 – ролик обгонной муфты; 24 – «положительная» щетка;
6 – опора вала привода с вкладышем; 25 – вал якоря;
7 – ось планетарной шестерни; 26 – стяжная шпилька;
8 – прокладка; 27 – задняя крышка с втулкой;
9 – кронштейн рычага; 28 – коллектор;
10 – рычаг привода; 29 – корпус;
11 – передняя крышка; 30 – постоянный магнит;
12 – якорь реле; 31 – сердечник якоря;
13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка; 33 – планетарная шестерня;
15 – тяговое реле; 34 – центральная (ведущая) шестерня;
16 – шток тягового реле; 35 – водило;
17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями;
18 – контактная пластина; 37 – кольцо отводки;
19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
