Противотуманки на ваз 2114 как установить самостоятельно

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется – это пара новых противотуманок и до 100 сантиметров провода (про запас).

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

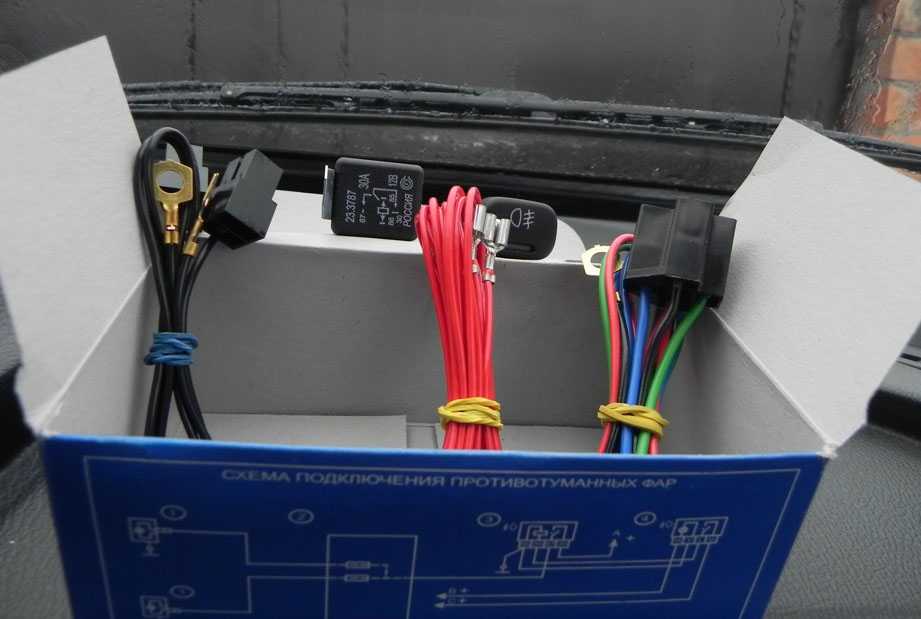

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

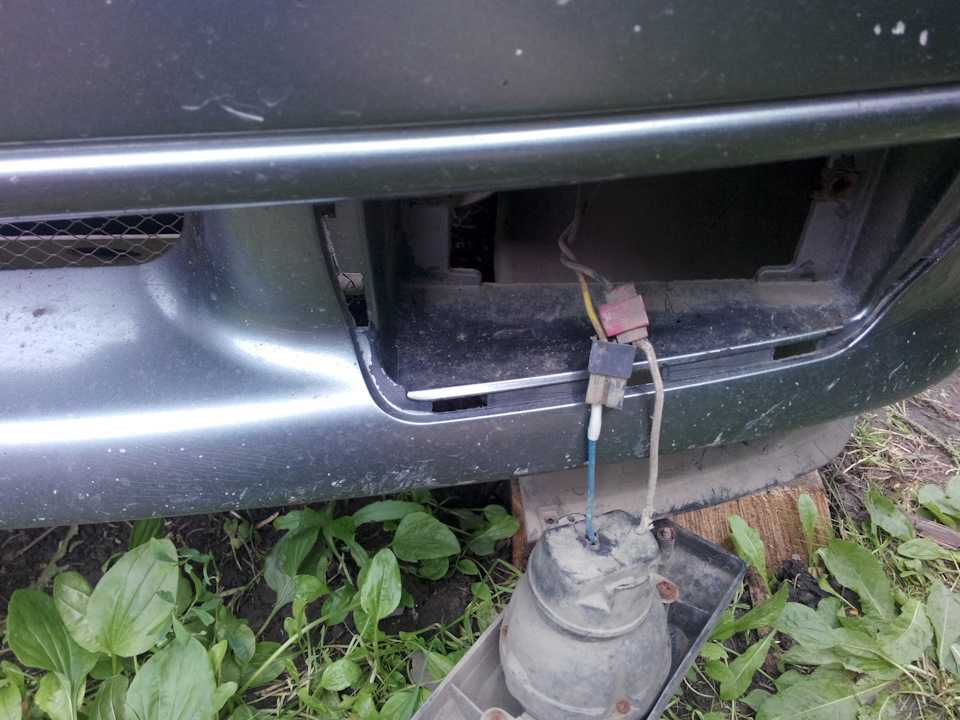

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

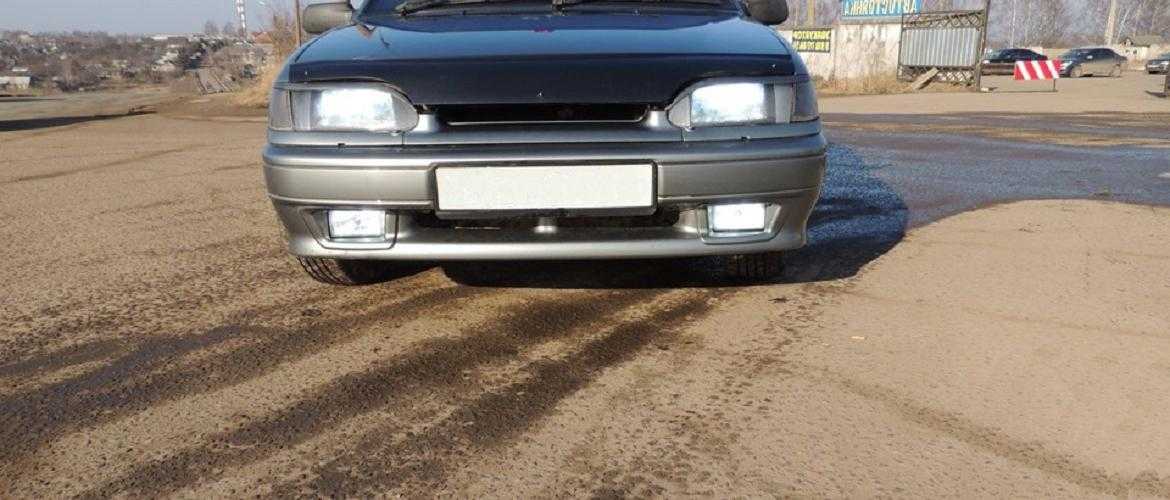

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Как установить ксенон в противотуманки на ВАЗ-2114 фото и видео

Многие автомобилисты хотят иметь в своём арсенале противотуманные фары, а еще больше желающих, чтобы они были ксеноновыми. Так, можно заменить лампы на галогенные или с маркировкой Н1, но речь идет о ксеноне и его преимуществах. Итак, установить ксеноновые ПТФ можно своими руками, не прибегая к услугам автосервиса. Как это сделать, расскажем в данной статье.

Видео об установке ксенона и противотуманных фар

https://youtube.com/watch?v=X6G0ROEQxUE

Видеоматериал поведает об установке ксеноновых противотуманных фар, а также расскажет все нюансы и тонкости процесса.

Процесс установки ксенона в ПТФ

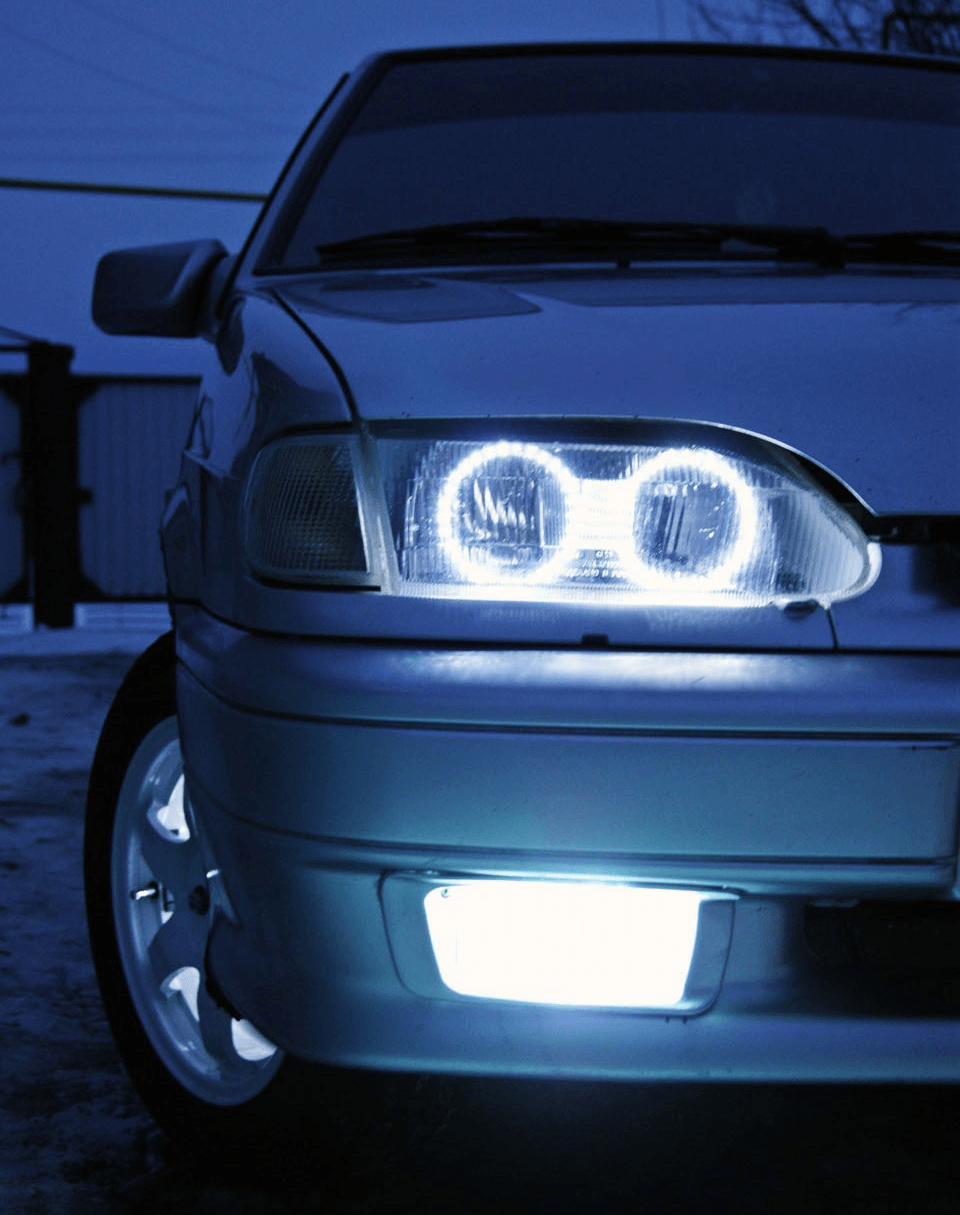

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Варианты

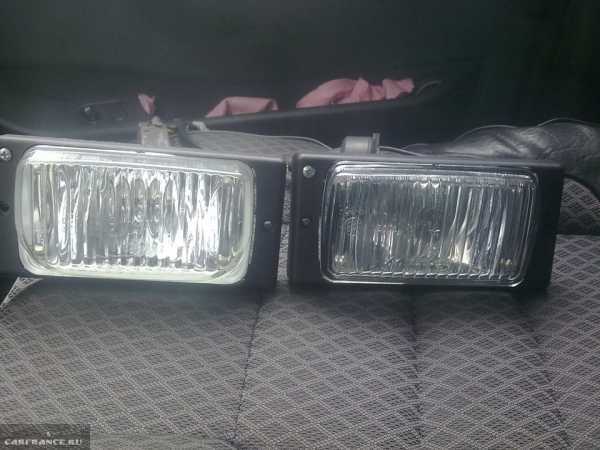

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

Покупка бампера с установленными противотуманными фарами.
Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

Сначала необходимо демонтировать передний бампер.
Для удобства проводимых работ, снимаем передний бампер
Теперь, очищаем его от грязи, пыли и прочих предметов. Лучше всего помыть его и вычистить.
Выполняем разметку под будущие противотуманные фары.
С помощью дрели и лобзика вырезаем отверстия под установку противотуманных фар.

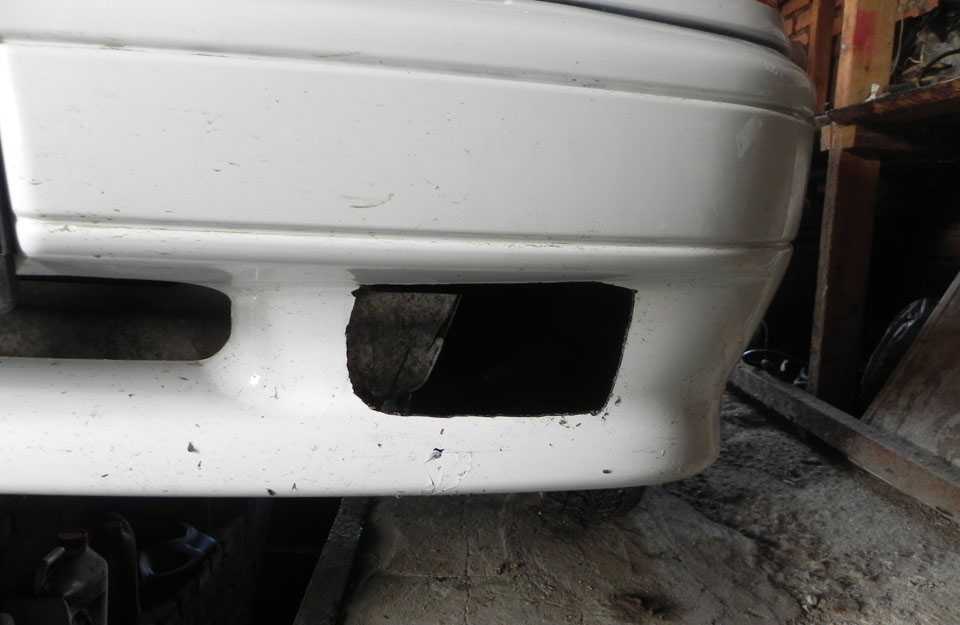

Прорезаем и шлифуем отверстия под будущие противотуманные фары
При помощи напильника, наждака и других шлифовальных приборов обрабатываем края.
В полученные отверстия, на болты, крепим противотуманные фары.
Проводим установку фар на посадочные места
Сами фары установлены, теперь необходимо закрепить блоки розжига ксенона.
Делаем это в подкапотном пространстве, подальше от попадания воды.
От блоков отходят провода с лампочками, которые необходимо установить блок-фары «противотуманок».
Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева
Теперь, проводим подключение ПТФ и ксенона к электрической цепи.
Схема подключения ПТФ к общей бортовой сети
На последнем этапе проводиться тестирование на работоспособность.

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.
Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Какие противотуманки выбрать

Подбирая противотуманные фары на свою автомашину, не стоит забывать о том, что их мощность вместе с мощностью другого электрооборудования не должна превышать возможностей генератора. В противном случае возможна не только очень быстрая разрядка аккумулятора прямо во время движения, но и неполадки, а возможно — даже выход из строя подключенных к сети приборов.

Самым популярным и заслужившим многочисленные одобрения автолюбителей является комплект противотуманных фар, выпускаемый фирмой Киржач. Он обеспечивает умеренное энергопотребление в сочетание с качественным светом и равномерным освещением дороги.

Противотуманные фары ваз 2114

Говоря же о ксеноновых птф (о которых, к слову, задумываются многие водители) стоит отметить, что они потребляют гораздо больше энергии, а потому на ваз 2114 с его родным генератором они нежелательны.

Кроме этого, ксеноновые лампы имеют отличный от стандартных ламп принцип фокусировки, в результате чего при их установке на обычные фары происходит неправильное преломление лучей, их отражение от дорожного покрытия и, как следствие, ослепление водителей встречных автомашин.

При большом желании можно попытаться сфокусировать противотуманки с ксеноновыми фарами (или использовать фары желтого цвета), но если результата это не даст, то от их использования лучше отказаться в пользу обычных лампочек.

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ

При этом важно понимать, что от качества самих туманок сильно зависит их эффективность

Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.

Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.

Минусами является недостаточно яркое и сильное свечение таких ламп, а также небольшой срок службы. При этом не всегда заменить лапочки удается быстро и просто с учетом возможных сложностей с доступом (особенно при условии установки туманок в штатные места).

ПТФ с ксеноновой лампой светят ярче «галогенок», срок службы также больше на 50-60 или даже 80-100% (при условии использования качественных ламп). Однако, стоимость оборудования намного выше, для таких ламп нужно также отдельно устанавливать блоки розжига, правильно подключать ксенон и т.д.

Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам ксеноновых аналогов.

Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).

Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ хорошего качества обычно выше, чем галогеновых или ксеноновых.

Светят такие туманки хорошо (если изделие качественное), в ряде случаев можно изменять температуру свечения (с белого на желтый и т.д.). На практике, такие ПТФ вполне могут выполнять функцию ДХО в светлое время суток.

Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.
Со штатной передней панели снимается решётка с динамиком. За ней располагаются два разъёма — один предназначен для включения фар, второй — для индикации работы осветительных приборов и подсветки самой клавиши.
Кнопка размещается на удобном месте, к ней подключаются фишки. Решётку динамика можно возвращать на место.
Под капотом должен располагаться монтажный блок, объединяющий предохранители и реле. В этом же месте будет монтироваться реле ПТФ, поэтому блок необходимо снять: для этого откручиваются гайки, которыми он крепится, и его приподнимают.
На нижней панели монтажного блока располагаются две колодки — 7 и 8. Каждая из колодок подписывается ещё при изготовлении на заводе, поэтому ошибок на этом этапе допустить невозможно.
В наборе ПТФ имеется жгут из проводов с четырьмя контактами. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода.
Реле крепится в моторном отсеке автомобиля.
Провода, идущие от реле ПТФ, подключаются к 7 и 8 разъёмам монтажного блока: в 7 разъёме на 8 клемму подводится 30 клемма от реле, 87 клемма — к разъёму 1, 85 клемма — к разъёму 17 на 7 колодке, 86 клемма подключается к массе. От 8 колодки 2 и 3 клеммы направляются на левую и правую противотуманные фары соответственно.
К «противотуманкам» подключаются провода массы: их обычно крепят к гайкам блок-фар.

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

напильник;
дрель и свёрла;
электрический лобзик;
рулетка;
маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

фары с лампочками;
комплект проводов;
электромагнитное реле;
кнопка включения ПТФ;
стяжки и клипсы для фиксации проводов;
схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.
С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.
Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).
К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.
Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.
Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.
После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

Клавишу включения ПТФ располагают, как правило, вместо одной из заглушек, расположенных на торпеде

Реле закрепляют возле монтажного блока, для чего необходимо открутить две гайки крепления

К монтажному блоку прокладывают жгут проводов с четырьмя контактами, который идёт в комплекте

Схема включения противотуманных фар: 1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 — переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов

Крепление «массы» выполняют к фарам головного света, плюсовые провода подводят ко 2 и 3 контакту колодки №8

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

Источник

Виды лампочек в ПТФ

Для освещения используют несколько видов лампочек:

светодиодные;
галогеновые;
газоразрядные.

Галогеновые лампочки являются самыми распространенными. Они считаются достаточно эффективными и не ослепляют встречку. Вместе с тем такие лампочки в туманки ваз 2114 имеют малый ресурс и сильно нагреваются. Резкое охлаждение нагретого стекла может привести к трещинам и сколам. Если в погоне за освещенностью водитель установил слишком сильные лампы по сравнению со штатной мощностью, это приводит к перегреву БУ и автоматическому выключению фар.

Светодиодные лампочки пользуются все большей популярностью. Они отличаются широким цветовым диапазоном, достаточной яркостью и эффективным энергопотреблением. Светодиодки слабо нагреваются и не перегревают рабочую зону фары. Поэтому при длительной работе ПТФ фары не оплавляются и не выходят из строя. Фары с такими лампочками не слепят встречные машины. Но светодиодные лампы дороже галогеновых. Также необходим тщательный подбор ламп: они подходят не для всех типов фар.

Светодиодные лампы для ПТФ

Газоразрядные, или ксеноновые лампы, считаются самыми мощными и эффективными. В правилах есть строгие ограничения по использованию газоразрядных ламп. По закону эти лампы используют только в фарах с маркировкой «D», оснащенных автоматическим корректором. Их установка и замена отличается большей сложностью, чем установка галогеновых и светодиодных вариантов. При правильной установке срок их службы составит около 3 лет.

Существенными недостатками ксеноновых ламп являются высокая цена и тот факт, что если перегорела одна из лампочек, нужно будет заменить обе лампы.
