Нет зарядки на ниве 21213 причины

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла. Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации. Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме. Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах. Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы. Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

Предохранители и реле Нива Шевроле, электрические схемы

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Пропала зарядка

niva 30.10.2005 — 09:44

Пропадание зарядки на Ниве 21213 явно обнаружилось, только когда стемнело. Лампа контроля зарядки очень слабо светилась и для контроля откинул минус с аккамулятора — причина стала ясна. Двигатель заглох — соответственно точно нет зарядки и пора в гараж для ремонта.

Осмотр предохранителей, разьемов и их чистки к результатам не привел. Как бы того не хотелось, пришлось снимать генератор.

Открутилось все на удивление просто и быстро, одно неудобно — смать защиту и короткие провода на генератор.

Осмотр после разборки выявил, что все забито пухом, перьями как будто сбил стаю голубей и окислены разьемы внутри генератора. После чистки внутренностей, разьемов, щеток генератора произвел сборку и установку.

Завел, — УРА все работает. Заняло 2 часа с перекурами.

А посему не боимся, чиним сами. Успехов всем!

Vorlock 30.10.2005 — 15:24

Молодцом! вот только проверка наличия зарядки путём скидывания клемы приводит к активному прощанию с диодным мостом, поэтому не желательно ето делать (из опыта)…

D_I_V 30.10.2005 — 16:35

Вот почему мне нравятся наши машины

Пропала зарядка аккумулятора причины

В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции. Электро схема LADA Нива 4×4 построена по классической компоновке и практически не претерпела изменений с момента начала производства. Отчего, зная ее слабые точки и двигаясь от явного к сложному. Вы быстро найдете первопричину.

Принцип подключения генератора, чертеж:

Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования (фары, освещение салона, обогреватель) и двигателя.

Растянулся или оборвался ремень

Ремень привода генератора и водяной помпы от вала двигателя рвется не особо часто, а вот растягивается регулярно. В результате он начинает проскальзывать на шкивах, генератор, особенно под нагрузкой (дальний свет плюс кондиционер и т. д.), не развивает нужных оборотов, и напряжение на его выходе падает. В результате АКБ недозаряжается, а может даже разряжаться, помогая «обессиленному» генератору и подпитывая бортовую сеть своей энергией.

Плохое натяжение ремня характеризуется падением напряжения бортовой сети и своеобразным свистом при резком увеличении оборотов, особенно в сырую погоду. Лечится проблема довольно просто. Находим болт крепления генератора на натяжной планке. Ослабляем его, при помощи монтировки сдвигаем генератор до нормального натяжения ремня и затягиваем болт.

Болт, фиксирующий натяжную планку генератора на НивеМнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросПолезно! Чрезмерно перетянутый ремень так же плохо, как и ослабленный. Он может порваться, оставив вас ночевать на дороге, и очень быстро снова растянется. Так что не стоит натягивать ремень «впрок». Сила натяжения его должна быть примерно такая, как указано на схеме ниже.При нормальном натяжении ремня прогиб А под усилием 10 кгс должен быть в пределах 10-15 мм, а прогиб В в пределах 12-17 мм

Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

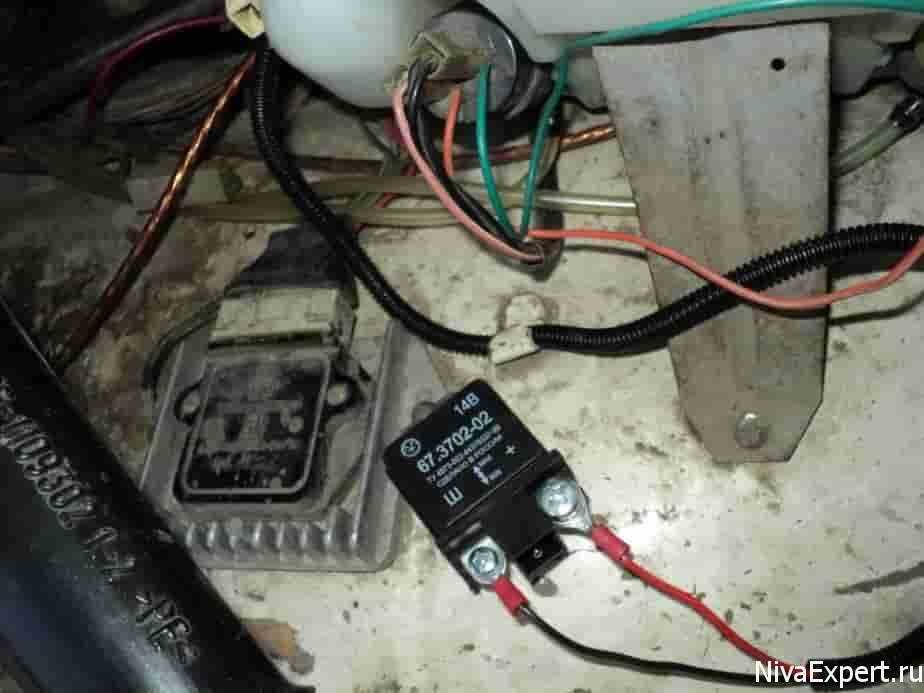

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции. Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

Пропала зарядка аккумулятора причины : 2 комментария

При включении зажигания все лампы горят нормально . Завожу двигатель , лампы гаснут (все) , а зарядки нет . Лампа зарядки ак-ра НЕ ГОРИТ . Что может быть ?

Заворотил случайно какую-то цепь на панели приборов загорел второй предохранитель , заменил но теперь в е время горит лампа зарядки , и генератор начинает работать только после 5000 оборотов

Думаю, что многим владельцам Нивы приходилось сталкиваться с такой проблемой, когда пропала зарядка аккумулятора. Конечно. если вы еще совсем недавно эксплуатируете свой автомобиль, возможно вам и не приходилось сталкиваться с такой проблемой, но все же — большинство водителей уже не раз решали этот вопрос.

По своему опыту владения Нивы и других отечественных автомобилей, могу привести довольно немало случаев и причин, которые являются основными при пропадании зарядки. Здесь можно ознакомиться со многими проблемами: https://atlib.ru/blog/136-neispravnosti-generatora—priznaki-diagnostika-prichiny-proverka Ниже более подробно постараюсь описать каждую из проблем.

Ваз 2131 нет зарядки аккумулятора

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Нормальное натяжение обеспечивается при прогибе ремня 10–15 мм.

Нормальное натяжение ремня?

2. Ключом на “17” ослабьте гайку, крепящую генератор к регулировочной скобе, вставьте между генератором и блоком цилиндров двигателя монтажную лопатку и с помощью этого “рычага” отодвиньте генератор от двигателя. Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. раздел “Неисправности электрооборудования”), в руководстве по ремонту автомобиля, отдельной электрической схеме, на крышке монтажного блока и на самих предохранителях.

4. Замените предохранитель.

Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.

Пустите двигатель и проверьте, погасла ли лампа зарядки аккумулятора.

Лампа зарядки погасла?

Соскочил провод с генератора

Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и т. Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора. Проверка на автомобиле Для проверки необходимо иметь вольтметр постоянного тока со шкалой до В класса точности не хуже 1,0.

Niva Chevrolet : Генератор — самая частая проблема

Напряжение должно находиться в пределах 13,,6 В. На схеме цифрами обозначены диоды: Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод — диодный мост придется заменить. Будьте внимательны к индикации на панели приборов.

Нередко значок горит вполсилы и не заметен при ярком свете. Видео утечка тока и плохая зарядка в одно время: Не горит лампа зарядки.

Что еще проверять

1. Регулятор напряжения;
2. Выпрямительный блок генератора;
3. Диоды;
4. Генератор на обрыв обмоток;
5. Щеточный узел генератора;
6. Контакты на выводах генератора, монтажного блока.

Продолжаем… Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Не горит лампа зарядки.

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности. Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки». При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.

Как заменить ролик натяжения

Устройство ролика генератора довольно простое. Подшипник — его главная деталь. При ослаблении или замедлении ремня, необходимо проверить сам подшипник, прокрутив его вручную. У исправного ролика вращение тихое, отсутствуют рывки и закусывания. При неисправном состоянии ролика, необходимо провести его замену, что возможно даже в гараже, с минимальным набором приспособлений.

Монтировку или другой инструмент, который сможет воспрепятствовать движению коленчатого вала, установить так, чтобы диск сцепления был заблокирован. Ослабив болт, которым крепится ролик, снять напряжение, поступающее на ремень. Выкрутив полностью осевой болт, ролик натяжения снимают. Затем производят установку нового ролика и регулируют натяжение ремня.

Не горит лампа зарядки.

Постоянно горит сигнальная лампа заряда АКБ.

А) Обрыв ремня.

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Выход из строя выпрямительного блока (сгорел диодный мост)

Эта наиболее частая из причин, по которой может быть либо слабая зарядка, либо полное ее отсутствие. Для того, чтобы выяснить, в нем ли причина, необходимо выполнить следующие действия:

Снять диодный мост с устройства
Прозвонить его омметром на наличие сгоревших диодов
Заменить выпрямительный блок при необходимости

Обычно, если сгорает один из диодов, то зарядка полностью не пропадает, а становится лишь немного меньше номинального значения. Но даже в таком случае, генератор не способен будет как положено заряжать аккумулятор и он будет садиться все чаще и чаще. Если же сгорают все диоды, что также встречается нередко, то зарядка пропадает совсем.

Сигнальная лампа моргает

Не горит лампа зарядки.

Поскольку индикатор на панели приборов

является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности. Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединенияклеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки». При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.
