Пропало питание на бензонасос ваз 2110

Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.

В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера. Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода

Диагностика производится в таком порядке:

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

Извлечь реле К2 из разъема.
Включить зажигание.
С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.

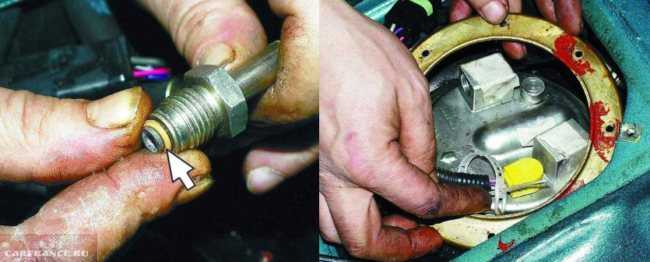

Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Финальная проверка перед заменой стартера

Поворачиваем ключ в положение II, и ничего не происходит… В этом случае открываем капот и снимаем воздушный фильтр, открутив винт на кузове и ослабив хомут на патрубке. Под корпусом фильтра находится стартер. На фото мы видим следующее: шнур втягивающего реле кто-то отключил.

То, что мы нашли под фильтромИгольчатым пробником проверяем, что при повороте ключа появляется «+12». Затем, после проверки, заматываем шнур изолентой.

Медь начищена до блеска;
На провод (см. фото) подаётся «плюс»;
Стартер даже не щёлкает.

Первое, что нужно проверить – контакты АКБ. Снимаем клеммы (ключ «на 10») и смотрим, что находится под ними. Нет смысла измерять напряжение пробником – он покажет «12 Вольт».

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый «трудный» дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

Монтажный блок под торпедо

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

Шнур «+» контачит с массой;
Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

Разъёмы под люком, их отключение

Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо.

Сначала отключаем бензонасос!

Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение. А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:

Два крайних шнура – датчик ДУТ;
«Чёрный» – минус питания;
«Серый» – плюс.

«Чёрный провод» иногда теряет контакт с массой. На последнем шаге мы проверили как раз эту версию.

Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото).

Внутренний разъём – жёлтый

Добраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.

Диагностируем бензонасос

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают.

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

Внешний разъём отключён;
Завести мотор нельзя, хотя бортсеть не обесточена;
Лучше, если бак будет заполнен меньше, чем на 50%!

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо.

До внутреннего разъёма осталось совсем чуть-чуть

Получив доступ к внутреннему разъёму, надо почистить его контакты. Сборку проводят в обратной последовательности. Успехов!

Замена механического бензонасоса

Внеплановая замена устройства механического типа проходит в следующем порядке:

Демонтируем фильтр для очистки воздуха.
Снимаем трубопровод подачи топлива к бензонасосу.
Предварительно расслабляем затяжку хомута.
Снимаем трубопровод подачи топлива к карбюратору.
Отвинчиваем крепеж изделия.

Установка производится в обратном порядке. При этом не забудьте смотреть на изделиях стрелки, показывающие направление движения топлива к карбюратору.

Часто раздается вопрос, как проверить агрегат ВАЗ 2110 в работе? Для этого необходимо при отжатом рычаге подкачки затянуть винты на крышке и протестировать насос ускорителя карбюратора.

Проблемы со стартером ВАЗ 2110 VAZ (2111, 2112)

+1″>При включении стартера якорь не вращается, тяговое реле не срабатывает

Неисправна или полностью разряжена аккумуляторная батарея
Зарядите батарею или замените

Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники
Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв

Замените тяговое реле
Обрыв в цепи питания тягового реле стартера
Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания

Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50»
Замените контактную часть выключателя зажигания

Заедание якоря тягового реле
Снимите реле, проверьте легкость перемещения якоря

+1″>При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

Неисправна или разряжена аккумуляторная батарея
Зарядите батарею или замените

Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники
Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом
Подтяните крепления наконечников провода

Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах
Зачистите контактные болты, затяните гайки крепления проводов

Подгорание коллектора, зависание щеток или их износ
Зачистите коллектор, замените щетки

Обрыв или замыкание в обмотке якоря
Замените якорь

+1″>При включении стартера тяговое реле многократно срабатывает и отключается

Разряжена аккумуляторная батарея
Зарядите батарею

Обрыв или замыкание в удерживающей обмотке тягового реле
Замените тяговое реле

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов
Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера

+1″>При включении стартера якорь вращается, маховик не вращается

Пробуксовка муфты свободного хода
Проверьте стартер на стенде, замените муфту

Повреждены шестерни редуктора
Замените поврежденные шестерни

+1″>Необычный шум стартера при вращении якоря

Чрезмерный износ вкладышей подшипников валов якоря и привода
Замените вкладыши или крышки и опоры с вкладышами

Ослабло крепление стартера или поломана его крышка со стороны привода
Подтяните гайки крепления или замените стартер

Стартер закреплен с перекосом
Проверьте крепление стартера

Повреждены шестерни редуктора
Замените поврежденные шестерни

Повреждены зубья шестерни привода или венца маховика
Замените привод или маховик

Шестерня не выходит из зацепления с маховиком: – заедание муфты на шлицах вала привода – заедание якоря тягового реле
Проделайте следующее: – очистите шлицы и смажьте их моторным маслом – замените тяговое реле или устраните заедание

Финальная проверка перед заменой стартера

То, что мы нашли под фильтром

Игольчатым пробником проверяем, что при повороте ключа появляется «+12». Затем, после проверки, заматываем шнур изолентой.

Медь начищена до блеска;
На провод (см. фото) подаётся «плюс»;
Стартер даже не щёлкает.

Неисправности стартера и причины их появления

Агрегат не крутит маховик из-за многих факторов. Ниже будут рассмотрены дефекты в иммобилайзере, вытягивающем реле, инжекторе, а также в проводке автомобиля. Иногда ремонта бывает не достаточно, в этом случае требуется замена устройства.

Неисправный инжектор

В штатном исполнении ВАЗ 2110 не комплектуются инжекторами, но их можно поставить отдельно. Водители выбирают эти устройства по многим причинам: снижения расхода горючего, отсутствие необходимости прогревать мотор в холодное время, повышение мощностных характеристик.

Статья в тему: Устраняем поломки передних и задних габаритных огней на ВАЗ 2114

Стрелка указывает на реле стартера

Если стартер работает плохо, то необходимо проверить инжектор, который может барахлить из-з плохого бензина. Это и есть единственные недостаток инжектора – ему требуется качественное топливо. Также стоит проверить, соблюдается ли схема подключения.

Поломка обгонной муфты

При поломке обгонной муфты двигатель заводится и отлично работает. Но когда автомобиль останавливается, повторно завести мотор не удается, он щелкает, но не заводится. В таком случае нужно подождать, пока силовая установка остынет, а только потом сновать пытаться завести.

Также в этом случае стоит осмотреть проводку, которая идет от муфты. Иногда замена поврежденных проводов позволяет решить проблема, когда двигатель щелкает, но не заводится. Еще один признак неисправной муфты – это самопроизвольно включающаяся магнитола.

Втягивающее реле

Сев за руль, автомобилист вставляет ключ и проворачивает, в работу включается бензонасос, загорается приборная панель, но при дальнейшем повороте насос вместе с панелью отключается, а стартер не крути. В такой ситуации скорее всего «виновато» втягивающее реле.

Демонтаж втягивающего реле

В первую очередь нужно проверить, идет ли на него напряжение. Если идет, то стоит проверить сам замок или сигнализацию, которая может замыкать цепь. Если же все элементы работают по отдельности, а вместе не запускаются, то стартер не крутит из-за втягивающего реле.

Статья в тему: Самостоятельная замена переднего и заднего сальника коленвала на ВАЗ 2110

Плохой контакт

В этом случае стартер заводится после нескольких попыток, но при этом щелкает. Такая проблема появляется из-за поврежденных контактов. Осмотр нужно начинать с аккумуляторной батареи. Если клеммы окислены, то нужно прочистить их.

Если это не помогло, то следует проверить контакты стартера, ведь когда они окислены, устройство плохо крутит или вообще не запускает коленчатый вал в работу. Если же стартер отказывается работать, но при этом запущен иммобилайзер, то неисправность в нем. Здесь своими руками убрать дефект не получится – нужно ехать в автосервис. Теперь читатели знают, сколько стоит и почему не работает стартер, выполнять работу своими руками стоит только в том случае, если есть опыт работы с проводкой.

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

Внешний разъём отключён;
Завести мотор нельзя, хотя бортсеть не обесточена;
Лучше, если бак будет заполнен меньше, чем на 50%.

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо. До внутреннего разъёма осталось совсем чуть-чуть. Получив доступ к внутреннему разъёму, надо почистить его контакты.

Окисление клемм внутреннего разъёма – типичная болезнь бензонасоса ВАЗ-2112, и не работает при этом только один из контактов. Чаще окисляется клемма «+».

Не качает и не работает бензонасос Лада Калинапричины, признаки

Рано или поздно любой автолюбитель сталкивается с тем, что выходит из строя бензиновый насос Лады Калины. Некоторые сразу едут на автосервис, но находятся и те, кто пробует устранить неисправность своими руками. Эту процедуру нельзя назвать легкой, но вполне реально выполнить самому.

Видео по ремонту бензонасоса Лада Калина

https://youtube.com/watch?v=7xPJSUReJKg

На видео показан процесс ремонта и диагностики бензонасоса Лады Калины, а также некоторые рекомендации.

Основные признаки неисправности бензонасоса и диагностика

Бензиновый насос Лада Калина

Прежде чем приступить к ремонту, необходимо определить неисправность бензонасоса. Существуют прямые и косвенные факторы, которые указывают на это. Итак, рассмотрим основные признаки неисправности бензинового насоса на Калине:

Плохой старт мотора на холодную.
Автомобиль двигается рывками.
Мотор не запускается.
Недостаточное давление в трубопроводах.

Все эти причины могут послужить тому, что бензонасос нуждается в ремонте или замене.

Демонтаж бензонасоса

Прежде чем приступить к снятию бензонасоса Калины необходимо собрать инструментарий. Для проведения этой операции понадобится: пассатижи и отвертка. Итак, преступим непосредственно к процессу:

Отключаем «клемму минус» с АКБ.
Сбрасываем давление в системе.
Демонтируем диван заднего сиденья.
Под ковровым покрытием находим люк, с которого необходимо открутить 4 болта крепления.
Под задним диваном и ковровым покрытием находится панель, которая закрывает бензонасос Калины.
Разъединяем разъем проводок бензонасоса.
Отключаем топливные шланги.
Нажав на колодку можно отсоединить бензопроводящие шланги

Отключаем подводящий и отводящий топливные шланги Лады Калины
Против часовой стрелки откручиваем пластину крепления бензонасоса.
Место, где должно оказаться крепежное кольцо, чтобы можно было вытянуть бензонасос
Попав в определенный паз на кузове, можно вынуть бензиновый насос с топливного бака.
Установка проводится в обратном порядке.

Теперь бензонасос, демонтированный и можно приступить к диагностике неисправностей и ремонту.

Ремонтные операции

Прежде чем приступить к ремонту бензонасоса на Калине стоит отметить, что нужно быть на 100% уверенным, что проблема заключается именно в нём. Если не уверены, то стоит проверить все остальные системы, поскольку не рекомендуется его разбирать без особой надобности.

Также стоит отметить, что проводить ремонт данного узла стоит не спеша и тщательно, поскольку деталь хрупкая и неосторожное движение может только навредить. Итак, рассмотрим последовательность процессов разборки и ремонта:

Поддеваем отверткой сливной модуль и отсоединяем его.
Отключаем провод массы с насоса.
С внутренней стороны отключаем промежуточный разъем проводов.
Засоренная сетка бензонасоса

Рабочая часть бензонасоса Калины

Внутренний вид корпуса бензонасоса

Поддеваем отверткой кольцо и поворачиваем за часовой стрелкой
Демонтируем регулятор давления.
Отжимаем пластиковый фиксатор и снимаем модуль топливного насоса.
Демонтируем сетку-фильтр с корпуса.
Проводим сборку в обратном порядке.
Сетка бензонасоса для топливного насоса Калины

Если при разборке были выявлены детали, которые необходимо заменить, то заменяем их.

Выбор бензонасоса

Если топливный насос перестал подавать признаки жизни, то его необходимо заменить. Для выбора необходимо знать каталожный номер.

Оригинальный артикул топливного насоса Лада Калина – 1118-1139009. Также существует аналог от производителей Master-sport (1118-1139009-PCS-MS) и Pekar (1118-1139009).

Замена и ремонт бензинового насоса Лады Калины проводится достаточно легко, по сравнению с тем, что кажется вначале. Провести эту операцию можно своими руками у себя в гараже, при наличии отвертки и пассатижей. Если топливный насос совсем вышел из строя, то можно легко найти новый. Как показывает практика, автолюбители устанавливают оригинальную деталь.

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый сложный дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

Шнур «+» контачит с массой;
Сопротивление моторчика снижается от перегрева.

Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Как проверить топливо – воздушную систему Ваз 2110

Еще одной причиной по которой не заводиться Ваз 2110 может стать неисправная подача топливо воздушной смеси в двигатель автомобиля. В системе подачи воздуха неисправности случаются крайне редко и сводятся или к забитому наглухо воздушному фильтру или к блокировке воздушного канала посторонним предметом. Такие неисправности вряд ли возникнут на хорошо обслуживаемом личном автомобиле. Но если машина, например, служебная или недавно куплена, не лишним будет убедиться, что фильтр целый, а в канале не застряла тряпка после недавнего ремонта.

Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха по показаниям датчика массового расхода воздуха (ДМРВ) и датчика положения дроссельной заслонки. Если оба они неисправны — ничего удивительного, что не заводится ВАЗ 2110.

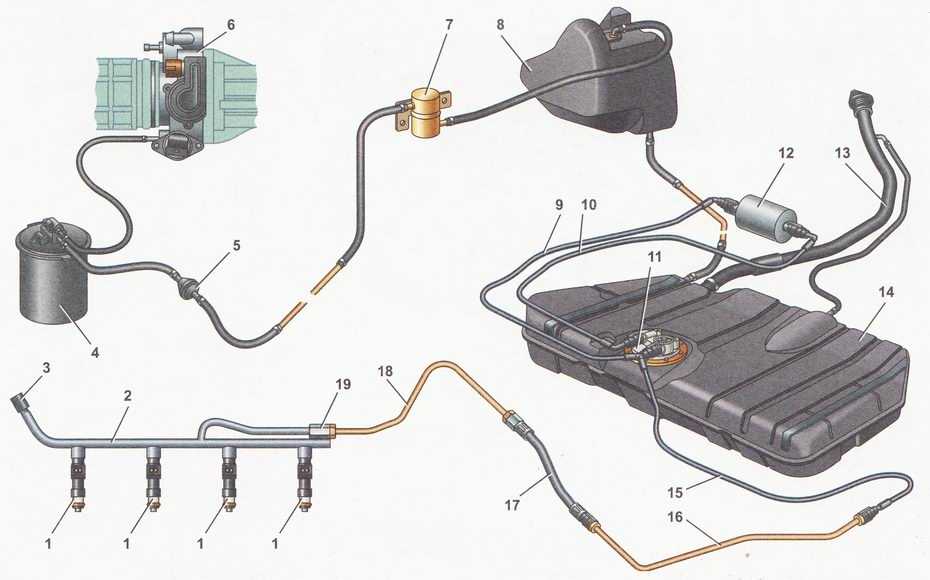

Схема топливо воздушной системы Ваз 2110

Далее стоит проверить состояние воздушного фильтра, поскольку это делается проще всего. И, если ни одно из вышеперечисленных действий не помогло, — необходимо проверить давление в системе, создаваемое при работе топливным насосом. Подключите манометр к диагностическому штуцеру топливной рампы и замерьте давление. Его низкий уровень говорит о засоренном фильтре насоса, а высокий — о неисправности редуктора.

Нормальный уровень давления напрямую зависит от типа установленного в автомобиле ВАЗ 2110 двигателя:

предел от 284 до 325 кПа является нормальным для двигателей типа 2111, 2112;
предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

Кстати, исправность топливного насоса можно также определить, отключив магистральный шланг подачи бензина на рампу и перекачав через него бензин в чистую емкость. Исправный насос накачает за минуту не менее 1,5 л. топлива.

Прислушайтесь также к работе стартера. Включается ли главное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод блока. Несмотря на то, что конструкция стартера предельно проста, на нем запросто может потеряться электрический контакт либо выйти из строя редуктор. В последнем случае будет слышен характерный скрипящий либо свистящий звук.

Если стартер не вращается — следует демонтировать его из под капота авто. Процесс этот не займет много времени, как, собственно, и разборка самого блока. Стоит проверить исправность электрической части при помощи мультиметра, “прозвонив” обмотки, и разобрать редуктор. Большое количество смазки в нем в холодное время года не дает возможности вращаться стартеру.

Что делать не заводится Лада Калина

Стильный кроссовер Калина

Немало времени прошло с той поры, как АвтоВАЗ объявил о запуске в продажу нового проекта под названием Лада Калина. Грандиозная реклама и надежда на светлое будущее сделали свое: миллионы россиян из патриотических чувств решили выбрать отечественную Калину, отбросив многочисленные проекты «Рено», «Фольксваген» и прочих заводов, позиционирующих надежность и качество. Но радость была недолгой.

Уже в первые месяцы Калина проявила себя не с самой лучшей стороны, показав капризный нрав. И получилось, что хозяева Калины стали больше времени проводить в гараже за ремонтными работами, нежели в поездках. Инженеры знают свои недоработки и всеми способами стараются избавиться от них в каждом следующем поколении авто, придумать что-то, чтобы увеличить процент надежности машины.

Но результаты почему-то пока мало заметны. По-прежнему автомобиль не может порадовать выносливостью и износоустойчивостью. Самой неприятной проблемой является то, что время от времени не заводится Калина. Чтобы вернуть машине работоспособность, необходимо выяснить причины возникновения неисправности, а их немало. Итак, попробуем разобраться, почему Лада не завелась.

Ремонтные работы

На карбюраторном ВАЗ 2110 более легко заменить бензонасос при необходимости. Он расположен под капотом, и подобраться к нему не сложно. Достаточно отсоединить трубопроводы, затем открутить сам насос.

Электрический бензонасос, устанавливаемый на инжекторную машину, находится непосредственно в бензобаке, поэтому подобраться к нему сложнее, это делается из салона, сняв заднее сиденье.

Все бензонасосы разборные. После снятия крышки извлекается сетка и оценивается ее состояние. Конечно, ее можно промыть, но еще лучше – сразу заменить. До того, как начинать ремонт, следует приобрести ремкомплект, который обязательно комплектуется сеткой.
