Как открыть капот на Приоре, если порвался трос

Обнаружить обрыв тросика можно по такому признаку: ручка открывания движется свободно, но при этом ничего не происходит. Снаружи замок открывается двумя способами:

  • Снизу машины дотягиваются рукой или отверткой до замка и нажимают отпирающий рычажок.
  • Просунув через щель декоративной решетки радиатора согнутую крючком проволоку, тянут, зацепив за замок вместо тросика.

Естественно, нужно сразу заменить и закрепить тросик.

Снятие и установка капота

Этот элемент кузова может сниматься для замены или обеспечения свободного доступа к узлам автомобиля. В последнем случае желательно отметить взаимное расположение частей крепления верхней подъёмной детали кузова. Тогда при установке обратно не потребуется регулировать его положение. Снимать эту массивную деталь нужно вдвоем. Чтобы ее открепить необходимо:

  1. Отсоединить шланг омывателя лобового стекла от моторчика, расположенного на бачке омывающей жидкости.
  2. Открутить по две гайки петель с каждой стороны.

Если предполагается установка нового кузовного элемента, со старого снимается:

  • Предохранительный крючок.
  • Шумоизоляция.
  • Форсунки и шланг омывателя ветрового стекла с держателем.

Сборка и установка выполняются в обратном порядке. При замене запчасти выполняется регулировка для обеспечения равномерных зазоров кузова.

Петли капота – артикул

Правая петля обозначается артикулом 2170-8407010, левая – 2170-8407011, это разные невзаимозаменяемые запчасти. Цена розничных магазинов около 400 рублей.

Сабля на капот

Саблей на куовную деталь Лада Приора называют хромированную декоративную накладку. Артикул молдинга – 2170-840-2102-00. Цена около 250 рублей.

Капот – важный кузовной элемент автомобиля, поставляющийся окрашенным в цвет кузова. Он редко причиняет проблемы, но если они и возникнут, устранить их несложно.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

  • 1 – ответка приборной панели;
  • 2 – питание оборудования для двери за водителем;
  • 3/28 – запитка оборудования панели переднего пассажира;
  • 4 – обслуживание стеклоподъемников и замков дверей;
  • 5-6 поворотники;
  • 7 – подсветка внутри салона;
  • 8 – размыкатель индикации ручника;
  • 9-10 – кормовые габариты;
  • 11 – температура внутри машины;
  • 12-15 – размыкатели освещения внутреннего пространства машины;
  • 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
  • 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
  • 20 – силовая жила прикуривателя;
  • 21 – ЭБН;
  • 22 – контактная группа размыкателя цепи освещения грузового отсека;
  • 23 – подогрев заднего ветрового стекла;
  • 24 – лампа освещения багажного отсека;
  • 25 – дополнительный стоп;
  • 26 – силовая магистраль на электрический запор крышки багажного отделения;
  • 27 – питание на подсветку тылового номера;
  • А1-4 – масса;
  • ХР1/3 – контроллер питания электропакета.

Распиновка подсветки заднего номера ВАЗ 2170

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

  • 1 – подача питания на осветители кормового ГОСномера;
  • 2-3 – лампы освещения государственного номера;
  • 4 – мотор блокировки крышки багажника.

Распиновка на водительскую дверь Приоры

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

  • 1 – дополнительная клемма к кормовой части машины;
  • 2 – магистраль на левый предохранитель;
  • 3 – привод электроподъемника стекла;
  • 4 – модуль управления подлокотника;
  • 5 – привод блокировки двери;
  • 6 – фишка управления зеркалом заднего вида.

Жгут проводки передней пассажирской двери

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

  • 1 – продолжение основной магистрали на заднюю часть;
  • 2 – клемма магистрали к правому переднему динамику;
  • 3 – привод стеклоподъемника;
  • 4 – кнопка электрического подъемника стекла;
  • 5 – привод блокировки двери;
  • 6 – управление положением зеркала заднего вида, а также подогрев стекла;
  • 7 – продолжение магистрали на заднюю часть.

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

  • 1 – продолжение магистрали;
  • 2 – привод блокировки замка.

Замена блока управления отопителем

Система автоматического управления отопителем (сокращенно САУО) на автомобилях Лада Приора могут быть несколько типов, в зависимости от того, установлена ли климатическая система на машине или нет, а также от типа кондиционера, при его наличии.

  • блок управления печкой без кондиционера
  • блок климата Panasonic
  • блок печки Halla

В независимости от того, какого типа блок установлен на вашей машине, последствия выхода из строя, поломки, в большинстве случаев одинаковы:

  1. Не работает регулировка потока воздуха ( в ноги, вверх на стекло и т.д.)
  2. Температура воздушного потока не меняется при переключении рукоятки САУО
  3. Проблемы с переключением режимов работы вентилятора (мотора) печки

Все эти и некоторые другие последствия могут наступить при отказе блока отопителя на Приоре. В большинстве случаев поломки бывают критическими и приходится не ремонтировать, а полностью менять модуль на новый.

Перед тем, как выполнить эту задачу, необходимо определиться с тем, какой вариант вы будете использовать. Производителей климатических установок на рынке сегодня достаточно много, поэтому покупаемый агрегат обязательно должен соответствовать требованиями и особенностям автомобиля. Устройство должно иметь высоким ресурс эксплуатации, устойчивым к вибрациям, которые характерны для машин, используемых для езды по нашим дорогам. Ни для кого не секрет, что наши автолюбитель более склонные доверять кондерам и продукции в целом от зарубежных производителей.

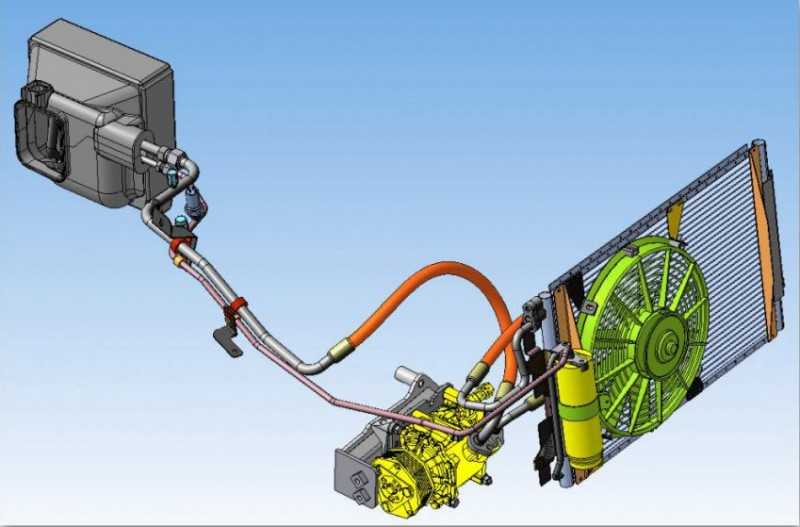

Как подключить кондиционер на приору с ГУРом

Если говорить об иностранных установках, то здесь можно выбрать Panasonic, Halla или любую другую систему. Что касается отечественных производителей, то согласно отзывам, неплохо зарекомендовал себя кондиционер «Август».

В комплекте к установке должны идти:

  • радиатор охлаждения или радиатор кондиционера;
  • сама установка, включающая в себя компрессор кондиционера Приора;
  • кронштейн для натяжного ролика;
  • магистрали.

Отопительное устройство установки Халла

Если говорить об отечественном продукте, то в данном случае единственным недостатком можно назвать корпус испарителя, поскольку он является пластмассовым, что вызывает определенные сомнения. Есть вероятность, что компрессор выйдет из строя раньше остальных элементов. В любом случае, выбрать производителя необходимо в соответствии с отзывами, которые оставляют наши автолюбители в сети.

Монтаж климатической установки подразумевает снятие системы отопления, для чего в первую очередь необходимо демонтировать корпус воздушного фильтра и слить охлаждающую жидкость. Далее демонтируется передний бампер. После снятия компонентов можно приступить к снятию генератора. В комплекте для устанавливаемого кондера должен идти отдельный генератор, предназначенный для конкретного авто. Так что вам необходимо произвести монтаж устройства вместо старого.

В первую очередь, нужно установить опоры, на которые будет произведен монтаж компрессора агрегата, а также генератора. Далее, следует зафиксировать кронштейн установки натяжного ролика. Чтобы смонтировать кронштейн ролика, возможно, понадобится просверлить отверстие в крышке ремешка, после чего между собой соединяются корпусы печи, а также испарительного устройства. Далее на Приоре с кондиционером следует произвести монтаж компрессора, радиатора, а также вентилятора. После установки компонентов, в том числе ролика, все элементы нужно включить в схему электропроводки.

Схема работы кондиционера зарубежного производства Фрост

Если вы выбираете агрегат российского производства, то учтите, что в нем не предусмотрено наличие фильтрующего воздушного элемента салона. Поэтому вам придется самостоятельно изолировать электродвигатель в системе охлаждения. В том случае, если вы заметили, что установка не включается, возможно, потребуется ее заправка, которая, в свою очередь, подразумевает демонтаж радиатора. Разумеется, в данном случае речь идет о кондерах российского производства.

Если вы заметили, что не работает кондиционер, это не обязательно говорит о неработоспособности установки. Возможно, греется компрессор, а может быть, необходима просто замена подшипника. В любом случае, не стоит сразу же думать о том, что виноват производитель — нужно произвести диагностику всех элементов системы охлаждения.

Предохранители в Приоре: как найти и поменять?

Лада Приора — современный автомобиль, в некоторых комплектациях оснащенный кондиционером. На ней ездят многие россияне, так как эта модель — отличный вариант в соотношении цены и качества. Однако, как и все автомобили с пробегом, Лада Приора может сломаться. Защита электрических контуров автомобиля обеспечивается применением комбинации предохранителей и реле. Увидев, что у вас не горят фары, не светится панель приборов или «отказывается» работать иное электронное устройство, не спешите бить тревогу и гнать машину на станцию техобслуживания. Необходимо для начала проверить монтажный блок, а именно предохранители в Приоре, отвечающие за неисправную часть автомобиля.

Схема монтажного блока под панелью управления

Устройство монтажного блока

Монтажный блок состоит из трех разделов:

  1. Основной блок предохранителей на Приоре находится под панелью приборов с левой стороны (у ноги водителя) и закрыт крышкой. Для доступа к этому блоку необходимо повернуть три замка и, аккуратно отгибая фиксаторы, снять крышку. Перед вами есть схема расположения предохранителей. На этой схеме цифрами 1, 2 обозначены пинцеты, К 1-К 12 — это реле и запасные места под реле, F 1-F 32 — плавкие предохранители.
  2. Второй блок располагается под капотом машины Лада Приора, рядом с аккумулятором. Там находятся главные предохранители. Их всего шесть, и они различаются по цветам.
  3. Третий (дополнительный) блок Приора находится под бардачком.

Узнать, за какую цепь отвечает тот или иной электропредохранитель, можно в руководстве по эксплуатации автомобиля. Их расположение зависит от комплектации и года выпуска машины. Например, схема предохранителей Приора Люкс значительно отличается от схемы Приора Стандарт.

Как проверить и поменять неисправный предохранитель?

После того как вам удалось найти вышедший из строя предохранитель в Приоре, необходимо проверить его исправность. Сгоревший отличается от исправного наличием перегоревшей плавкой вставки, которая видна сквозь прозрачный корпус.

Если выяснилось, что предохранитель в Приоре сгорел, то нужно заменить его на исправный. Это легко сделать своими руками. Специальным пинцетом извлеките сгоревший элемент из контактного разъема и установите вместо него новый

Очень важно, чтобы новый электропредохранитель был того же номинала, что и старый, или меньшего

Максимальное значение силы тока обозначается на стеклянном корпусе крупными цифрами или различается по цветам. Если в монтажном блоке стоит электропредохранитель без обозначения, можно узнать его номинальную силу тока в инструкции по эксплуатации Лада Приора. Там представлены соответствующие таблицы.

Замена предохранителей в «походных» условиях

Если машина сломалась в дороге, а под рукой нет запасного нужного номинала, можно взять соседний из другой цепи. Главное, чтобы он был меньшего номинала. Он может сразу сгореть. Это не является признаком неисправности электрооборудования Лада Приора. Доехав до ближайшего специализированного магазина, приобретите нужный электропредохранитель.

Еще одно важное правило — заменять его нужно на другой, взятый из менее важной цепи, например, аудиосистемы или прикуривателя, или другого устройства, без которого можно обойтись в дороге. Если поставить электропредохранитель большего номинала, есть угроза, что цепь, за которую отвечал сгоревший, может выйти из строя из-за перегрузки

Использовать фольгу и другие токопроводящие материалы вместо предохранителя опасно, так как это может привести к короткому замыканию и даже возгоранию проводки автомобиля.

Наконец, после установки исправного электропредохранителя взамен перегоревшего необходимо проверить его исправность. Если он был такого же номинала, что вышедший из строя, но вновь быстро сгорел, это свидетельствует о серьезной неисправности в электрооборудовании автомобиля. Следует провести диагностику на станции техобслуживания и доверить профессионалам устранение неисправностей.

Таблица классификации предохранителей на Ладе Приоре

Важно также знать, как снять блок предохранителей (монтажный блок). Для этого нужно снять провод с клеммы («минус» аккумулятора), затем убрать крышку, открутить крестообразной отверткой монтажный блок и извлечь монтажный блок из паза

1ladapriora.ru

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Схема блока предохранителей Приоры

№ предохранителя Сила тока, А «Стандарт» и «Норма» «Норма» с кондиционером и «люкс»
F1 25 Вентилятор радиатора системы охлаждения двигателя Резерв
F2 25 Обогрев заднего стекла Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3 10 Правая фара, дальний свет Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4 10 Левая фара, дальний свет
F5 10 Звуковой сигнал Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6 7.5 Левая фара, ближний свет
F7 7.5 Правая фара, ближний свет
F8 10 Тревожный сигнал Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 25 Предохранитель печки Приоры Резерв
F10 7.5/10* Освещение салона, панели приборов, стоп-сигнал Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11 10/20* Стеклоочиститель Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12 20/10* Клемма 15 приборов Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13 15 Предохранитель прикуривателя Приоры
F14 5 Левая фара, габаритный огонь, освещение номерного знака, освещение багажника Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15 5 Правая фара, габаритный огонь Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16 10 Клемма 15 АБС Гидроагрегат, контакт «18»
F17 10 Левая противотуманная фара
F18 10 Правая противотуманная фара
F19 15 Обогрев сидений Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20 5/10* Блок управления иммобилизатором Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21 7.5/5* Задние противотуманные фонари Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 -/20* Резерв Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23 -/7.5* Резерв Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30 Резерв
F31 30 Блок управления электропакетом Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32 Резерв

* — для комплектации «Норма» с кондиционером и «люкс»

Кузов

Проверьте кузов на наличие сколов, трещин, коррозии

+
+
+
+
+
+
+

Проверьте работоспособность замков дверей, капота, крышки багажника, а также механизмов сидений и ремней безопасности
+
+
+
+
+
+
+
+

Замените воздушный фильтр салона

+
+
+
+
+
+
+

Прочистите дренажные отверстия дверей и порогов

+
+
+
+
+
+
+

Смажьте трущиеся участки ограничителей открывания дверей, шарниры и пружины крышки люка топливного бака, замочные скважины дверей и крышки багажника


+

+

+

Скачать сервисную книжку — Чтобы скачать файлы нужно авторизироваться на сайте

Приведенные здесь правила не являются исчерпывающими, т.к. невозможно предвидеть абсолютно все опасные ситуации, которые могут возникнуть при выполнении технического обслуживания автомобилей Лада Приора. При выполнении работ руководствуйтесь здравым смыслом, будьте осмотрительны и осторожны. Стоимость ТО всех моделей Лада указана на официальном сайте.

Подробные инструкции по техническому обслуживанию Приоры в содержании.

+13

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Где находятся предохранители на Лада Приора: схема, фото

В автомобиле находится несколько блоков предохранителей, обеспечивающих безопасность электропроводки всего автомобиля. Поскольку в современное авто все больше начиняется дополнительными приборами и модулями, нагрузка на сеть увеличивается и соответственно предохранителей становится больше.

Местоположение предохранителей

В Ладе Приора находится 3 блока предохранителей, распределяющих нагрузку между собой. Это является обязательной деталью в производстве авто. Также не рекомендуется перенаправлять напряжение с неисправных предохранителей на работающие, так как это может закончиться возгоранием машины. Как уже было сказано выше, в приоре находится 3 предохранителя, располагаются они в следующих местах:

  1. Главный блок предохранителей расположен у левой ноги водителя и защищен крышкой.
  2. Второй блок находится у левой ноги пассажира, сидящего спереди. Он также скрыт от глаз крышкой. Примечательно, что эта крышка имеет решетку вентиляции для проветривания проводов, чтобы последние не гнили.
  3. Последний блок расположен под капотом у расширительного бачка.

Для доступа к каждому из вышеописанных блоков или, как их называют автомобилисты, черным ящикам необходимо сделать следующее:

  • чтобы подобраться к первому, нужно повернуть 3 фиксатора и сныть крышку;
  • для доступа ко второму понадобится отвертка. Панель закреплена 3 шурупами, отвернув которые, можно открыть доступ к предохранителям;
  • последний черный ящик находится под защитным колпаком, сняв который можно спокойно заменить нужный предохранитель.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
