Считается, что изобретателем МД (Модернизация Дросселя) тюнинга является американский инженер Рон Хаттон. По его словам эта доработка дроссельного узла позволяет изменить состояние воздушного потока (создать завихрения), что позволяет увеличить мощность двигателя и снизить расход топлива до 25 %. Так ли это на самом деле?
Дроссельная заслонка (ДЗ) регулирует поток воздуха, который поступает в цилиндры. Для предотвращения ее подмерзания (особенно на трассе) производитель оснастил дроссельный узел (ДУ) подогревом охлаждающей жидкостью. Многие автолюбители считают, что это бесполезная функция и убирают его совсем. А другие отключают подогрев дроссельной заслонки только на лето. А есть ли смысл в такой простой доработке?
Отработанные газы всасываются обратно в двигатель через заслонку дроселя, смешиваясь с общим потоком чистого воздуха, проходящего через ДМРВ. Однако, часть масляных паров оседает в патрубке и со временем достигают чувствительного датчика массового расхода воздуха (ДМРВ), выводя его из строя. А Вы знаете, как доработать систему, чтобы все отработанные газы на 100% засасывались обратно в двигатель?
Система вентиляции «десятки», отсасывая картерные газы, направляет их «по второму кругу» – снова к входу в карбюратор или – у впрыскового мотора – в дроссельное устройство. С появлением впрысковых ВАЗ 2110 обнаружилась проблема, которая негативно влияет на работу датчика массового расхода воздуха (ДМРВ) и регулятор холостого хода (РХХ). Расскажем, как можно продлить срок службы ДМРВ и РХХ.
Регулятор холостого хода (РХХ или ДРХХ) является устройством, которое напрямую влияет на обороты холостого хода двигателя. Если обороты плавают или выше нормы, тогда следует начать с проверки именно РХХ. Если этот датчик неисправен, тогда его следует заменить на новый, либо временно отремонтировать.
Штатная дроссельная заслонка ВАЗ 2110 (дроссельный узел) имеет диаметр 46 мм. Многие любители тюнинга в поисках новых ощущений решаются заменить эту деталь на альтернативную, с большим диаметром (52, 54 или 56мм). А Вы знаете, есть ли польза от такого тюнинга?
В двигателе внутреннего сгорания маслоотделитель системы вентиляции препятствует попаданию моторного масла через вентиляцию картера двигателя во впускной коллектор. Штатный маслоотделитель ВАЗ десятого семейства располагается в клапанной крышке, но иногда устанавливают дополнительный маслоуловитель своими руками, о нем и расскажем далее..
Если появилась неровная работа двигателя на холостых оборотах, тогда причиной может быть неисправность датчика регулятора холостого хода. Перед тем как его заменить, можно проверить РХХ своими руками.

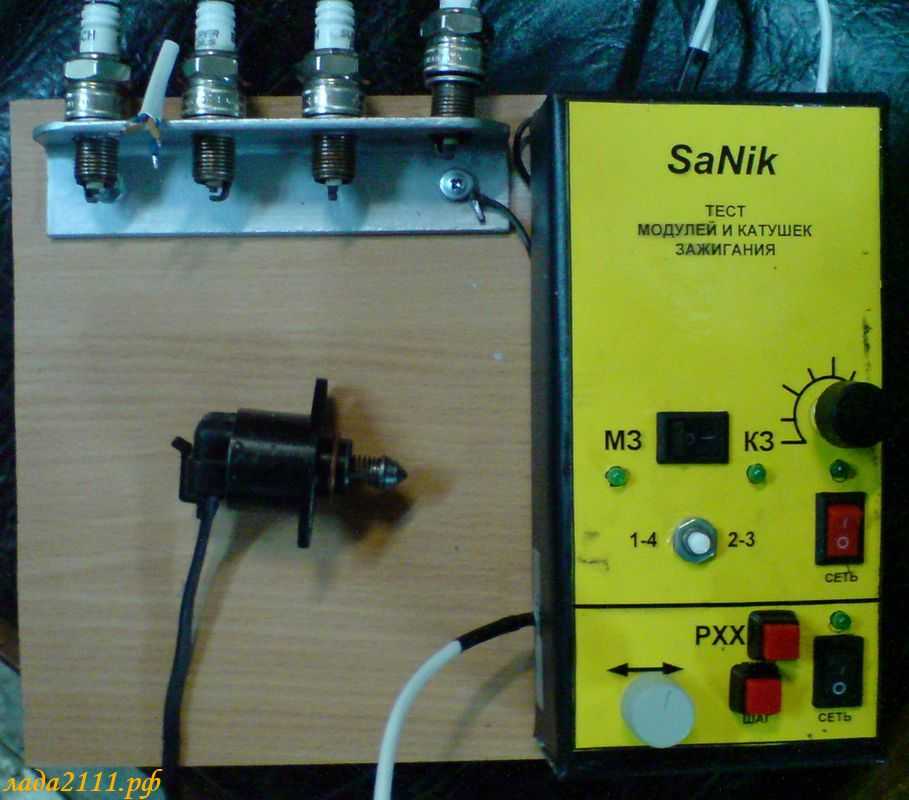

РХХ (регулятор холостого хода) является устройством, которое необходимо для стабилизации оборотов холостого хода двигателя. Все симптомы неисправности этого датчика связаны с оборотами двигателя. Если этот датчик неисправен, тогда его следует заменить на новый, но какой РХХ лучше выбрать ?

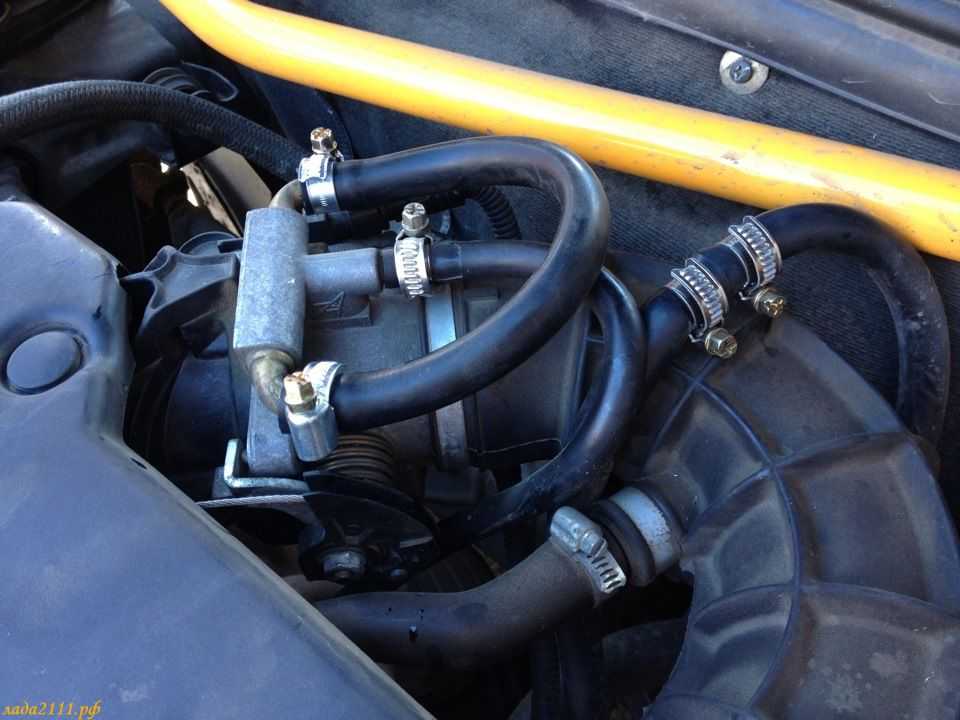

Дроссельный узел (ДУ) регулирует подачу воздуха в двигатель, тем самым влияет на обогащение топливной смеси. Неисправности ДУ могут вызвать неправильную работу двигателя. В этом случае ДУ обычно меняют на новый, но чаще всего проблемы двигателя решает промывка дроссельного узла своими руками.

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки. Как и у многих других датчиков ДПДЗ тоже имеет определенный срок службы. Когда приходит время поменять датчик, то начинаем задумываться, а какой ДПДЗ лучше выбрать, чтобы он прослужил долго ?

В процессе эксплуатации автомобилей ВАЗ выявляется множество моментов, которые конструкторы оставили без внимания. Например, дроссельный узел (ДУ) на некоторых комплектациях автомобиля имеет дефект, который может приносит ряд проблем, такие как: глохнет двигатель в момент переключения передач, плохо запуск двигателя на прогретой машине, вибрация двигателя на холостых и т.д.

Фильтр между дроссельным узлом и каналом малой вентиляции

Все владельцы ВАЗ 2110-12 сталкивались, когда на низких оборотах машина вяло разгоняется, а так же присутствуют рывки при переключении передач или присутствует лёгкая вибрация на холостых.

Причины загрязнения дроссельной заслонки

https://youtube.com/watch?v=AR0mDglZP88

1. Мотор сложно переходит с повышенных оборотов на холостые при резком отпускании педали акселлератора. К примеру, когда вы тормозите или движетесь накатом на «нейтралке». Вместо плавного возврата к оборотам они стремительно падают до 400-600 в минуту, после чего, как правило, мотор глохнет с характерным потряхиванием или с большим трудом восстанавливается до необходимых оборотов.

2. Также у двигателя с загрязненным дроссельным узлом затрудненный «холодный» запуск, в некоторых тяжелых случаях и «горячий». Перед запуском такого мотора приходится подолгу крутить стартером, при этом из выхлопной слышен характерный запах бензина. Однако стоит несколько раз немного приоткрыть дроссельную заслонку кратковременным нажатием на педаль газа, как двигатель «оживает» и запускается.

Смесь воздуха и масла, а также микроскопические частицы пыли, которые проходят через воздушный фильтр из системы вентиляции картерных газов. При использовании на а/м эта субстанция медленно покрывает все внутренние поверхности, особенно в местах где есть сильное воздушное завихрение, то есть — за дроссельной заслонкой, а также на штоке регуляторе холостого хода.

Сегодня я расскажу о том, как почистить дроссельную заслонку ВАЗ 2110 своими руками с подробным описанием всего процесса.

В дроссельной заслонке находится датчик, который передает информацию о ее открытии на электронный блок управления двигателем. После этого ЭБУ регулирует подачу топлива в камеры сгорания. Многие владельцы ВАЗ 2112 задумываются об увеличении мощности своего автомобиля путем усовершенствования или замены данного узла двигателя.

Обычно за этим следует плавная остановка двигателя вместо стандартного возвращения на холостой ход. Также наблюдаются проблемы с запуском на «холодный ход» или же наоборот, слишком «разогретый» двигатель потребует долго крутить стартер, что по-своему чревато последствиями.

Зачастую именно состояние дроссельной заслонки влияет на это. Каким же образом? Дело в том, что после 50–60 тысяч км пробега пятачок на заслонке загрязняется, а это приводит к неправильной работе двигателя. Поэтому прежде чем думать о полной замене или апгрейде дроссельной заслонки, может, стоит попробовать просто ее почистить?

Lada Vesta SW Cross 1.8 Luxe Марсианин › Logbook › Адаптация дроссельной заслонки, борьба с гулом, и прочее по мелочи

1. Адаптация дроссельной заслонкиПопытался избавиться от дрыжков. Адаптировал заслонку: зажигание включил, тридцать секунд выждал, выключил зажигание, через несколько минут гулко щёлкнуло реле, включил зажигание. Проехал — дрыжки пропали. Здорово! На долго ли? Поездим — увидим.

2. ГулГул при заднем ходе всё громче и громче. Перечитал бортжурналы на эту тему, и в качестве первой атаки на гул решил сменить смазку направляющих на суппортах. Менять новые колодки как-то душа не лежит. Купил три вида смазки в одноразовых пакетиках по пять грамм: МС-1600 — на всё, МС-1630 — силиконовая на направляющие, и медную — на резьбовые соединения. Поскольку гаража нет, ямы в доступности нет, и умения тоже нет, отправился в сервис, где обслуживаюсь последние восемь лет. Мастер и автослесарь выслушали меня со скепсисом: сразу приговорили колодки. Мои предложения по использованию трёх видов смазки встретили ещё большим недоверием. В ходе дискуссии автослесарь взял газовую горелку и сжёг на железной плахе большую каплю смазки МС-1600, демонстрируя, что она всё равно закоксуется. Я парировал тем, что на смазке написано «до 1000 градусов», а в пламени горелки более трёх тысяч.Сняли правое переднее колесо, вытащили направляющие: смазка на них была чистая, белёсая. Никаких следов засыхания и коксования. Автослесарь сказал, что та смазка очень высокого качества, намного дороже, чем МС-1630, которую я принёс. Я спорить не стал, так как увидел и наличие смазки, и свободный ход направляющих.

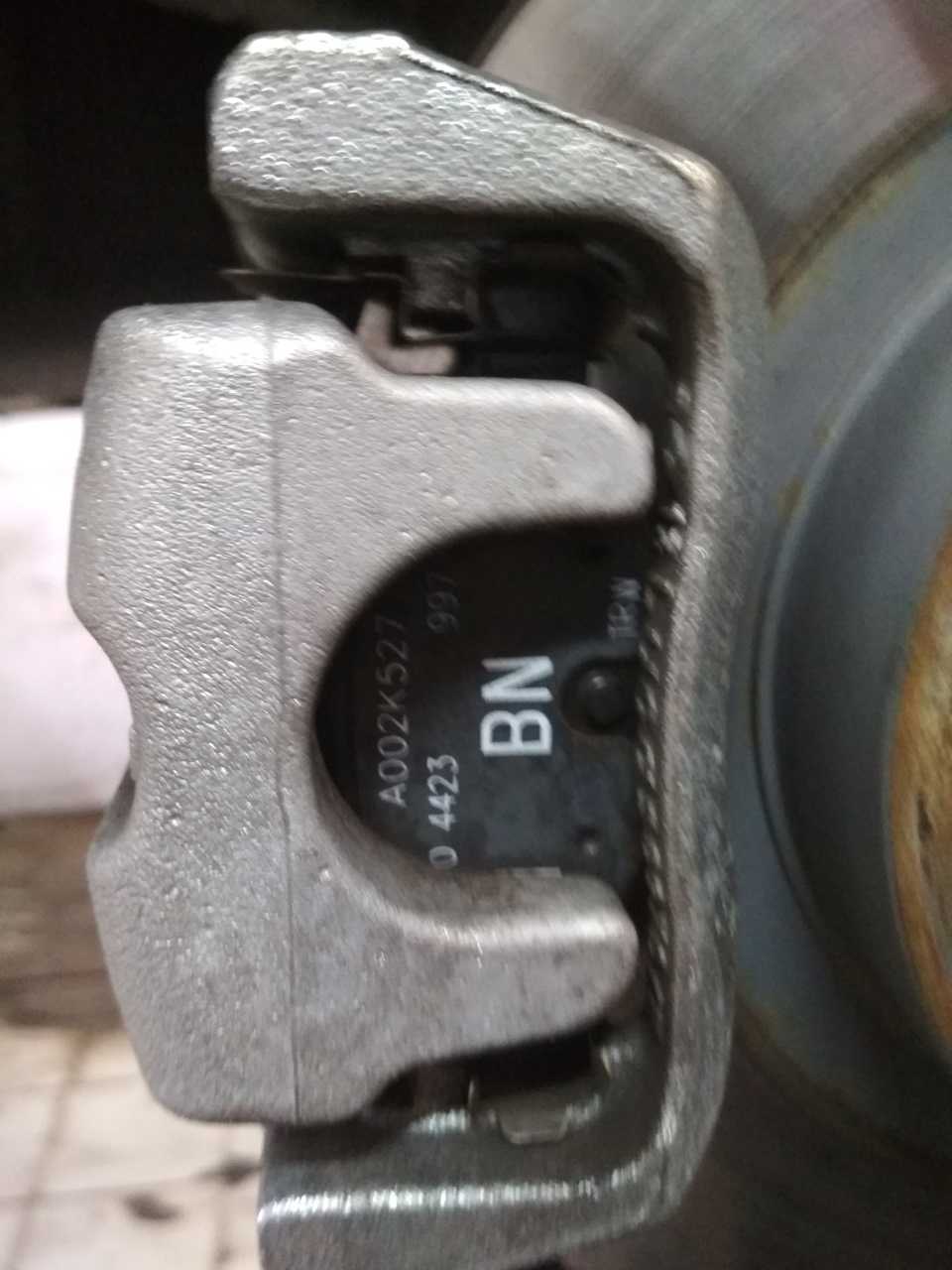

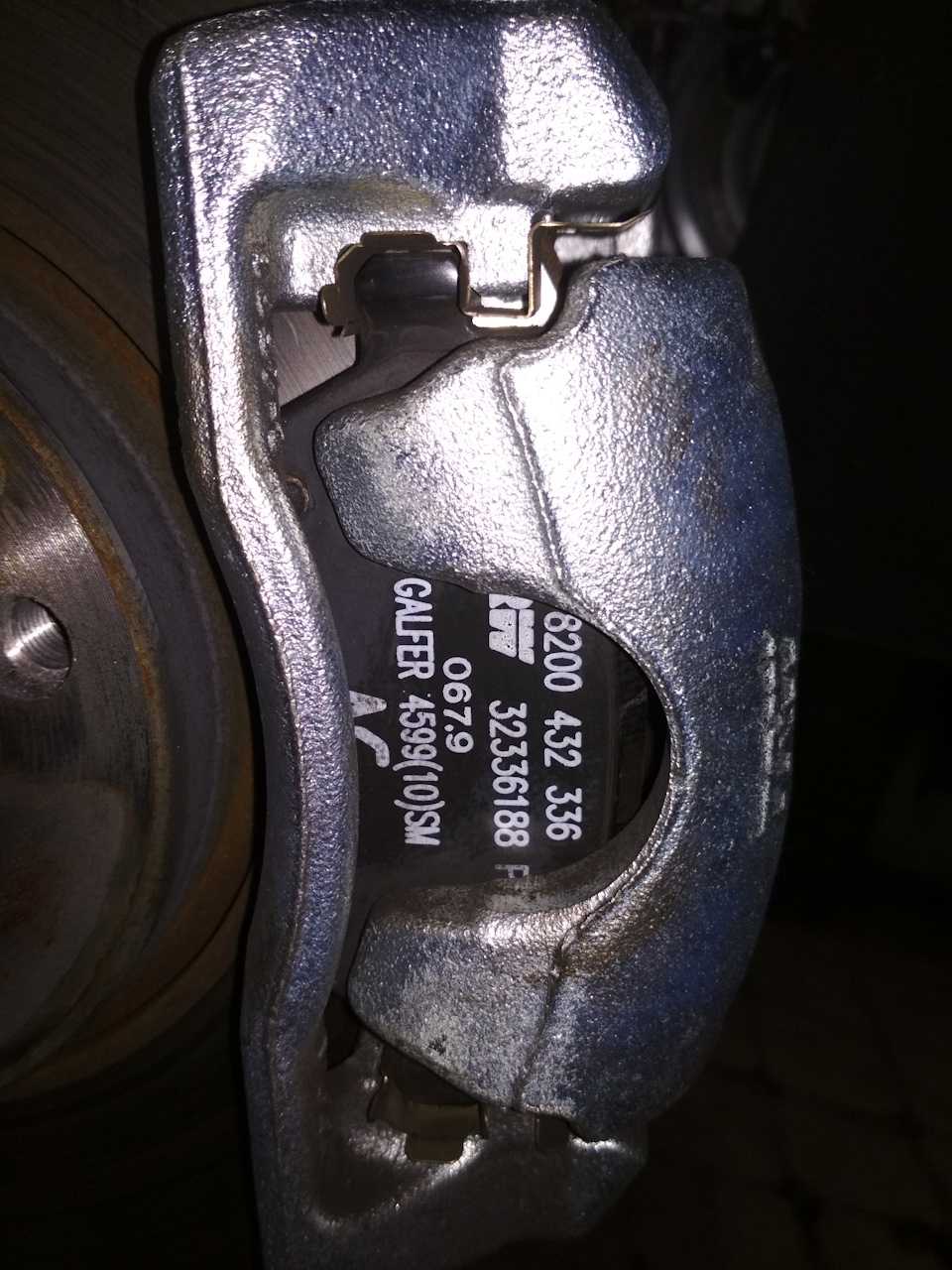

Сняли правое заднее — там тоже всё смазано, чисто и красиво.

Решил не менять смазку, но в следующий заход поменять тормозные колодки, по кругу. Когда маневрировал задним ходом по сервису, гул не появился. Не появился он и при парковке в течение дня. Будем ждать, а как появится — сменю колодки. Заплатил 500р. за диагностику.

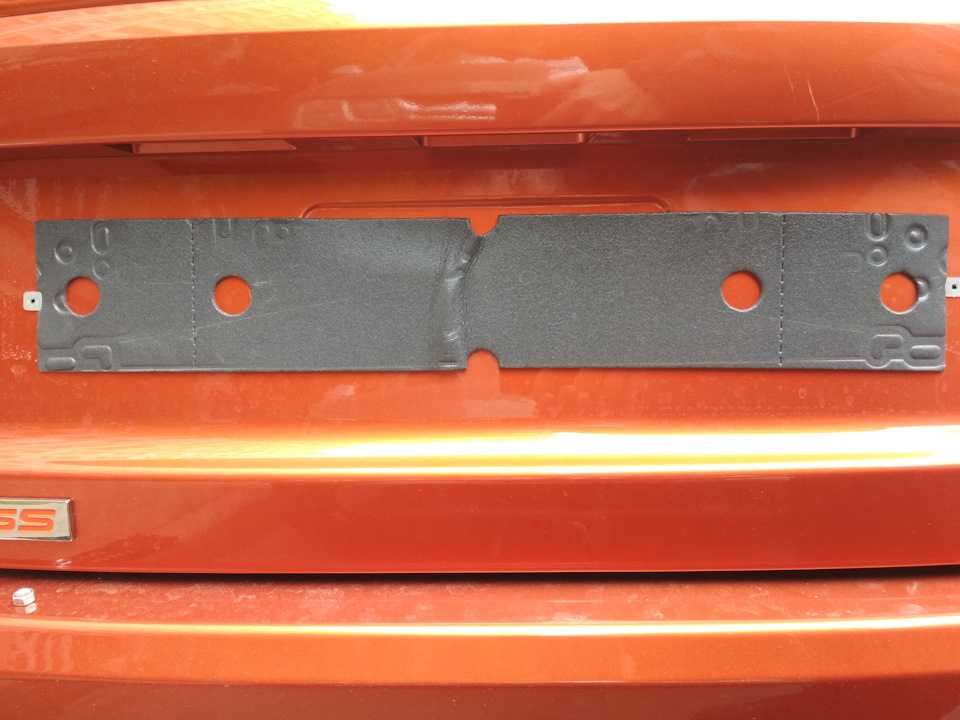

3. Рамка гос.номераНарод говорит, что рамка натирает ЛКП на багажнике. Приготовил двусторонний скотч, а также утеплитель для окон, чтобы на месте определиться, что именно подложить под рамку. Но у меня под рамкой оказался демпфер (артикул от VAGa — KEA075004) — толстый кусок мягкого материала, приклеенный к кузову. Молодец, Мэйджор-Авто, правильно подошёл к вопросу.

4. Шланг вентиляции картерных газовЕщё в прошлый раз заметил, что шланг вентиляции картерных газов отполировал небольшой участочек на алюминиевой крышке. Обернул в несколько оборотов тряпичной изолентой, теперь буду контролировать время от времени. Заодно осмотрел и другие известные места притираний: кронштейн проводки возле топливопровода и декоративную крышку двигателя: новых притираний нет.

5. ТранспондерПриклеил двусторонним скотчем транспондер на лобовое стекло за зеркалом так, чтобы водителю не было видно. Классная штука транспондер, жаль проезд дорог: 360 р до Москвы, это как на электричке-Ласточке туда-обратно. Но как сказал наш местный дорожный активист: «Вкатаетесь!», и ведь вкатались!

6. МаслонежорПроверил масло: верхняя риска (верхняя граница «вафельки» на щупе). За месяц не убыло. Но ведь и катаемся не более 3500 оборотов. Правда, и не меньше 3000 — осталась привычка крутить движок после слабой машины. Да и ездить удобнее, когда машина готова поддать в любой момент, а не на грани детонации.

7. Расход бензинаСредний расход бензина 12.9. Если езжу я, он уменьшается, если супруга — увеличивается. Показал супруге, куда смотреть, когда стартует со светофора. Очень впечатлили её 32 л. на 100 км. Надеюсь, теперь и у неё будет снижаться расход.

8. ОграничительОбалденная вещь ограничитель скорости! Я раньше и не слышал про неё, и очень доволен, что она есть. Ну очень велик соблазн приехать побыстрее. Особенное удовольствие доставляет рык при тапке в пол.

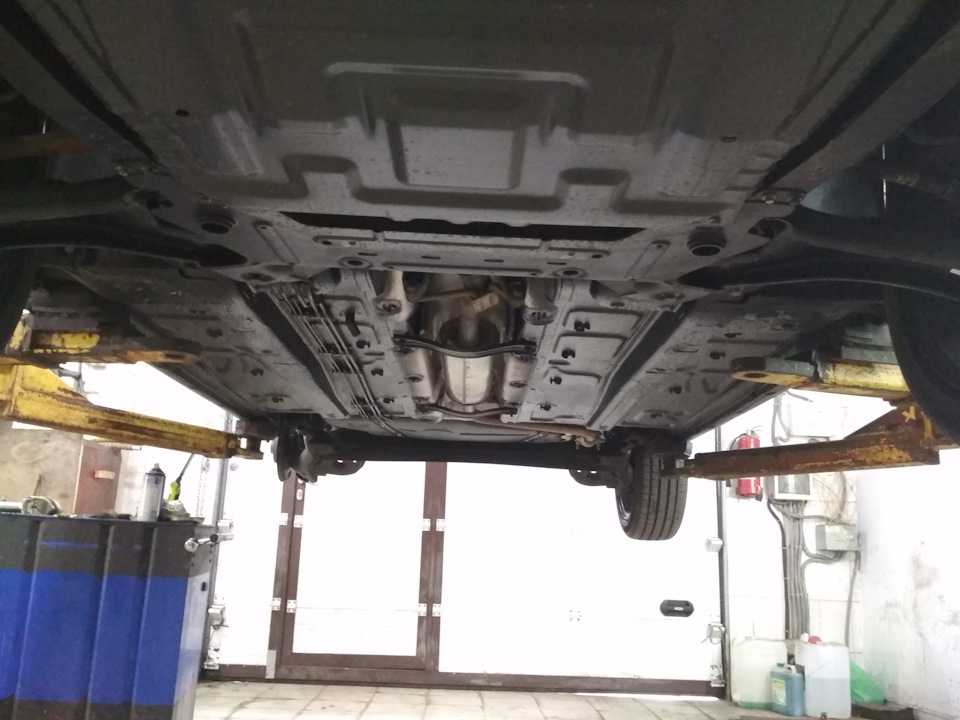

9. ДнищеКстати, на сервисе посмотрел на машину снизу и доволен осмотром: реально гладкий пол, ничего не торчит, кроме двух полухомутов вокруг тоннеля глушителя. Антикор вроде неплохо сделан. Защита картера по толщине не отличается от штатной, но у неё нет дырки вокруг картера — это плюс. И нет дырки для замены масла — это минус.

10. ПолирольВ магазине попалась на глаза полироль. Надо почитать, есть ли от этого толк, и что наш брат с этим делает на своих Вестах Кросс СВ.

Датчик положения дроссельной заслонки (ДПДЗ). Замена ДПДЗ

Как почистить дроссельную заслонку самостоятельно Благодаря тому, что в нашем веке автомобили оснащены инжекторными двигателями и имеют, так сказать, мозги. Они оснащены множеством различных датчиков, которые отвечают за большинство процессов. Это конечно очень хорошо и удобно, НО… При выходе из строя хотя бы одного, нарушается работа всего автомобиля, а именно это отражается на: расходе, мощности, динамике и т.п. В этом разделе мы рассмотрим, что же такое датчик положения дроссельной заслонки (ДПДЗ), как он выглядит, за что отвечает и как его поменять (в этом нет ничего сложного).

Вид датчика и его функции. Итак, данный датчик представлен на фото:

Для чего нужен ДПДЗ? Тут все просто, нужен он для того, чтобы управлять форсунками (подавать больше или меньше топлива), в зависимости от того на сколько открыта дроссельная заслонка.

Как и все части автомобиля, данный датчик имеет срок службы и имеет свойство выходить из строя. Конечно же, можно обратиться к в автомастерскую, и отдать лишних денег. А вообще замена ДПДЗ не сложное занятие и все сделать самому, при наличии всех инструментов вы потратите максимум 5 минут.

Этот датчик можно отнести к переменным резисторам – он имеет три контакта: 1) Питание (5 В) 2) Масса 3) Контроллер

Утапливая педаль газа, ДПДЗ смотрит на выходное напряжение и определяется с качеством смеси, учитывая при этом положение ДЗ (угол).

При выходе из строя этого датчика, его обязанности берет на себя датчик массового расхода воздуха.

Неисправности ДПДЗ. 1) Первым делом, что вы можете ощутить при поломке ДПДЗ – это плавание оборотов. Причем бывают такие ситуации, когда двигатель работает стабильно, а потом ни с того ни с сего начинает газовать (даже при прогреве авто). 2) Следующая неприятность – дергание автомобиля при старте или же при низких оборотах двигателя. Причем, на 1500 оборотах уже нужно переходить на пониженную передачу, иначе, такое впечатление, что авто сейчас заглохнет. 3) Динамика оставляет желать лучшего (ну тут не надо ничего описывать, я думаю, вы сами по своему автомобилю почувствуете). 4) Когда двигаетесь на скорости и выключаете передачу, двигатель может глохнуть (не очень частое явление, но пару раз на 100 км случается, а то и чаще). 5) Загорается чек 6) Увеличивается расход (если при нормальном функционировании автомобиля средний расход на ВАЗ 2110 7-7,5 л, то при неработающем датчике доходит до 10 л).

Думаю, с гадостями разобрались. Теперь перейдем к диагностике датчика, ведь вышеперечисленные вещи могут случаться и по другим поводам. Первым делом померяйте напряжение на выходе ползунка (зажигание при этом должно быть включено). Для этого вольтметр подкидываем к контакту ползунка и к минусу. На неисправность датчика будет указывать напряжение больше 0,7 вольт. Все это мы проделываем на холостых оборотах. Для убедительности можете открыть заслонку полностью («газонуть»), на выходе напряжение должно быть меньше 4 вольт. Плюс к этому можно проверить сопротивление. Воспользуемся омметром, подкидываем к выходу и к питанию. Если медленно менять угол поворота дроссельной заслонки, также плавно должно меняться и сопротивление. Если вами выявлен один из пунктов неисправностей, то нужна замена ДПДЗ. Стоит он не дорого: 150-400 рублей, в зависимости от фирмы и качества, я бы экономить не советовал.

Замена датчика. Думаю замена ДПДЗ под силу даже новичкам-автолюбителям, ведь все что требуется – открутить 2 болта. Тут может понадобится отвертка с короткой ручкой, с длинной будет не удобно – не подлезешь.

Откручиваем болты, снимаем датчик, обратите внимание, там стоит прокладка. При замене датчика ее тоже лучше заменить. Одеваем прокладку

Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть

Одеваем прокладку. Ставим новый датчик на место (тут ничего не перепутаешь). Затягиваем болты до конца, только сильно не геройствуем, так как датчик наш пластмассовый и может лопнуть.

Защелкиваем колодку жгута проводов. Все, ремонт окончен, ничего дополнительно настраивать не нужно. Единственное НО. Если при поломке у вас загорелся чек, то во время замены ДПДЗ нужно сбросить ошибку, иначе датчик может продолжать неправильно работать (так как данная ошибка сохранена в мозгах). Однако не спешите мчаться на компьютерную диагностику. Все гораздо проще. Вы можете сбросить ошибку чек сами.

(голосов: 3, в среднем: 5,00 из 5)

Замена дроссельной заслонки lada 2112 (ваз 2112)

После того, как автомобиль будет интенсивно эксплуатироваться на протяжении нескольких лет, у него загрязнится дроссельный узел. В таком случае ему потребуется чистка, так как двигатель станет работать нестабильно.

Более детально с чисткой дроссельного узла на ВАЗ-2112 можно ознакомиться на видео ниже:

К ним относятся такие:

  1. Двигателю становится сложно переходить с повышенных оборотов на пониженные и наоборот.
  2. Мотор глохнет на ходу с потряхиванием и с большим трудом восстанавливает нормальные обороты.
  3. Двигатель глохнет на холостых оборотах.
  4. Холодный пуск мотора затруднен. Для того, чтобы завести мотор надо долго крутить его стартером.
  5. Из выхлопной трубы будет чувствоваться запах бензина.
  6. Первые несколько минут после запуска мотор будет «троить».

Рекомендуется чистку заслонки производить каждые 50-60 тысяч километров пробега. Также периодически следует выполнять определенные действия для профилактики.

Причины загрязнения

Смесь частиц пыли и масла медленно покрывает поверхность заслонки в процессе эксплуатации. Особенно это заметно в тех местах, где есть завихрения воздуха.

Если вовремя не производить чистку, то со временем зарастет таким налетом и тепловой зазор. Также в заслонке уменьшится ход клапана, который регулирует холостой ход авто.

Чистка заслонки

Данную работу надо производить на заглушенном моторе. Также надо подождать пока он остынет, чтобы избежать ожогов.

Инструменты и материалы:

  1. Набор отверток.
  2. Ключ на «13».
  3. Ветошь (можно взять палочки для чистки ушей).
  4. Прокладка.
  5. Жидкость для промывки.

Пошаговое руководство

  1. Изначально потребуется снять защиту с двигателя.
  2. Далее надо открутить пробку с расширительного бачка системы охлаждения, чтобы снизить в ней давление. Потом потребуется ослабить хомуты.
  3. Следующим шагом будет снятие шланга принудительной вентиляции воздушного патрубка. Этот элемент надо визуально осмотреть. Если в нем будет видно масло, то, скорее всего, в дроссельной заслонке забит канал принудительной вентиляции.
  4. Далее при помощи отвертки надо ослабить патрубки подогрева заслонки. Также на время проведения работы их надо заглушить, чтобы избежать попадания пыли внутрь.

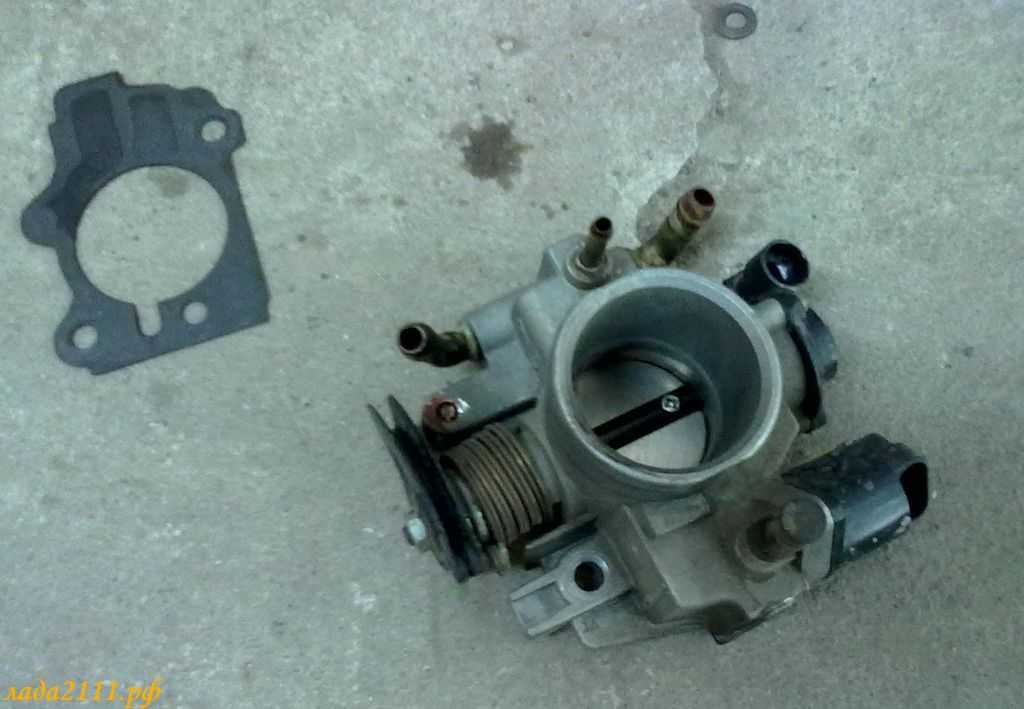

  5. После этого изымается сам дроссельный узел. Выглядит он так:
  6. Теперь надо произвести непосредственную чистку заслонки.Использовать для этого надо жидкость для промывки карбюратора и ветошь. Также можно применять металлическую спицу для очистки каналов.

Если потребуется, то надо заменить и прокладку.

Но когда она в нормальном виде, то можно и не менять.

После проведения данных работ заслонку стоит поставить на место в обратном разборке порядке. Далее следует запустить двигатель и проверить его работу.

Заключение

Как видно с описанного выше процесса чистки, работа это несложная, если к ней подойти грамотно и иметь некоторые навыки.

3 Апгрейд дроссельной заслонки для ВАЗ 2112

Полезность установки такого узла объясняется снижением скорости движения воздушного потока и как итог КПД впускной воздушной системы повышается. Идеальным вариантом будет установка на пару с фильтром нулевого сопротивления. Так как диаметр ресивера на ВАЗ 2112 составляет 53 мм, то сначала рекомендуют попробовать обновить регулятор до размера в 52 мм.

Установка не составит проблем, так как никаких доработок от автовладельца не потребуется. Возможно, понадобится подрезать прокладку, в случае если вы все же решили установить узел в 56 мм. Из положительных эффектов сразу можно отметить следующие:

  • повышение скорости отклика педали акселератора,
  • исчезновение проблем холостого хода,
  • улучшение общей динамики движения на ВАЗ 2112.

Некоторые автолюбители говорят о повышении потребления топлива по показаниям бортового компьютера, хотя по факту такое не всегда наблюдается.

Кажется, что изменения в лучшую сторону возникают именно из-за того, что водитель произвел замену своего старого узла на новый в 52 мм и более. Но возможно, что старый был просто сильно загрязнен.

Зачастую простая промывка, о которой говорилось выше, дает тот же эффект, что и установка нового узла даже увеличенного диаметра.

Демонтаж

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

  1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
  2. Производим частичное сливание охлаждающей жидкости;
  3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
  4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов —  воздушного и 2-го контура вентиляции картера;
  5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
  6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
  7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
  8. Теперь стало возможным снятие дроссельного узла со шпилек;
  9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.
