Карбюратор ваз 2107 от а до я: регулировка

Введение

Сегодня значительный перевес по численности на отечественных дорогах имеют иномарки, пусть даже некоторые из них собраны или произведены в России. Но есть и ярые приверженцы отечественного автопрома, которые предпочитают старый добрый ВАЗ всякой европейской машине. Благо, в ремонте ВАЗа нет ничего архисложного и большинство ремонтов можно выполнить самостоятельно.

Многие владельцы ВАЗ 2107 хотели бы научиться регулировать карбюратор самостоятельно

ВАЗ 2107 имеет хороший спрос, ведь этот авто сочетает в себе и экономичность, и компактность и даже надёжность, хотя некоторые до сих пор так не считают. В ремонте и качестве топлива она не прихотлива, многое из ремонтных работ можно выполнить самостоятельно. Подобное касается и карбюраторов, хотя некоторых малоопытных водителей может напугать и смутить такое понятие, как регулировка карбюратора ВАЗ 2107, тем более если выполнять это самому.

На старые автомобили ВАЗа устанавливались карбюраторы фирм Вебер, Озон и Солекс. Правильно настроенный карбюратор одной из этих фирм служил довольно и с течением времени, с далёких союзных времён, популярность данных агрегатов не только не снизилась, она наоборот, увеличилась. Однако, ничего не вечно и карбюраторы также выходят из строя, загрязняются, требуют ремонта. Для автолюбителя это дополнительные затраты. Поэтому рассмотрим процесс самостоятельного ремонта карбюратора ВАЗ 2107, а также последующую его настройку.

Регулировка своими руками

В возможностях каждого автовладельца «шестёрки» или «семёрки» произвести регулировку карбюратора самостоятельно. Регулировочные работы способны усилить динамичные качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого владельца авто, поэтому стоит ответственно отнестись к проведению регулировки карбюратора.

Подготовительный этап

Перед тем как приступить к работе, необходимо тщательно подготовиться. Этот этап необходим для того, чтобы во время наладки и настройки ничто не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор должен устанавливаться на ровную и твёрдую поверхность, лучше заранее запастись ветошью, так как возможны потёки бензина. К тому же необходимо позаботиться о том, чтобы помещение, в котором планируется регулировка, хорошо проветривалось и имело качественное освещение.

Второй момент подготовки — это набор необходимых инструментов. Потребуется заранее подготовить комплект гаечных ключей и две отвёртки — крестовую и плоскую с нешироким лезвием.

Далее — найти сервисную книгу на ваш автомобиль. Именно в ней указаны рабочие параметры, с которым нужно будет сверяться во время регулировки.

Как обогатить или обеднить смесь

Обогащение или обеднение топливовоздушной смеси нужно выполнять на холостых оборотах двигателя:

Запустить мотор и дождаться, пока он не прогреется до своей рабочей температуры.
До упора закрутить винты качества и количества топлива.
Далее отвернуть каждый винт на 3 оборота назад.
Сверяясь с показателями холостого хода, данными в сервисной книжке ВАЗ, выставить необходимое количество оборотов, регулируя винты в том или ином направлении.
То есть принцип регулировки смеси заключается в том, чтобы выставить рекомендуемые производителем обороты холостого хода посредством уменьшения или увеличения обогащения смеси (винт качества) и сокращения/увеличения количества смеси (винт количества).

Внизу в трубке расположен винт качества, а чуть правее в трубке меньшего диаметра — винт количества

Как сократить расход бензина

Основным элементом в карбюраторе считается поплавок. После того как вы провели регулировку обогащения/обеднения смеси, поплавок неизменно встанет на свою ось. Однако он может находиться чуть выше нормы — в этом случае расход потребления горючего будет возрастать. Помимо этого, регулировка поплавка необходима и для того, чтобы снизить токсичность газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Регулировка поплавкового механизма осуществляется на полностью остывшем моторе. Для того чтобы добраться до него, потребуется снять коробку с воздушным фильтром и открутить крышку карбюратора:

Необходима подгонка язычка поплавка.
Ход поплавка должен соответствовать рекомендуемому показателю в 8 мм. В том случае, если на ВАЗ 2106/2107 эта величина больше — увеличивается расход горючего, если ниже — появляются потери в динамике.
Регулировка фиксаторов и креплений оси позволяет выставить нужный ход.
После чего необходимо установить на карбюратор крышку и прикрутить короб фильтра на место.

Подгонка язычка поплавка обеспечивается винтами и фиксаторами

Как установить карбюратор обратно

После того как устройство было промыто и отремонтировано, нужно будет установить карбюратор на место. Для этого сначала на место установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. На четыре шпильки крепления накручиваются гайки, обеспечивая плотное прилегание корпуса карбюратора к коллектору двигателя:

После чего потребуется подсоединение двух тонких шлангов на вакуум и вентиляцию к двум штуцерам, которые расположены в верхней части карбюратора.
К впускному клапану подсоединяется шланг подачи топлива, рекомендуется заменить хомут на новое изделие.
С обратной стороны прикручивается шланг «на обратку».
Далее подключается провод ЭПХХ — к электромагнитному клапану.
Пружину возврата дроссельной заслонки лучше установить до того, как будет осуществляться подключение дроссельной заслонки и воздушной.

Установка и подключение карбюратора ДААЗ считается завершённой.

Основные операции по съёму/обратной установке, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опытом. Следует иметь ввиду, что механизмы считается довольно капризным, поэтому все этапы проводимых вами процедур будут требовать повышенной концентрации.

Регулировка поплавковой системы

Изначально важно проверить правильность расположения поплавка. Если наблюдается его некоторое смещение, то исправить ситуацию может специальный кронштейн-держатель

Дальше – следующая процедура:

Снять крышку, закрывающую камеру.
Немного сдвинуть в сторонку поплавок и потянуть за специально-предназначенный для этого язычок фиксирующего кронштейна.
Таким действием добиться состояния системы, когда визуально наблюдаемый промежуток между поплавком и прокладкой крышки будет равно 6-7 миллиметрам.

Если при наблюдении состояния погружения этот просвет будет более одного-двух миллиметров, то придется менять игольчатый клапан, так как его игла полностью вышла из строя.

Регулировка пускового устройства

Обязательным этапом в настройке карбюратора является регулировка пускового устройства, ведь с его помощью заводится холодный двигатель. При этом в воздушно-топливную смесь может подаваться в несколько раз больше бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 составляет 1500 об/мин, что соответствует работе двигателя в холостом режиме.

Ниже приведена схема пускового устройства:

Схема пускового устройства

Принцип работы пускового устройства таков, что когда вы тянете за подсос, вы активизируете его, в то же время:

трос тянет за трехплечий рычаг и, поворачивая против часовой стрелки, взводит его;
телескопическая тяга тоже двигается, вращая заслонку воздушного канала посредством рычага;
другое плечо трехплечего рычага воздействует на ось заслонки дросселя первой камеры;
воздушная заслонка оказывается в закрытом положении, а дроссельная – немного приоткрыта и имеет пусковой зазор.

Решившись отрегулировать пусковое устройство, в первую очередь снимите карбюратор, затем:

Поверните рычаг заслонки воздушного потока таким образом, чтобы она была полностью закрыта. В этом положении устройство взведено.
Переверните карбюратор. Замерьте зазор между канальной стенкой и краем дроссельной заслонки. В правильно отрегулированном карбюраторе, он в диапазоне 0,85–0,9 мм. Чтобы это проверить, можете использовать щуп.
Если зазор не соответствует норме, исправьте его, подогнув тягу рычага дроссельной заслонки.

Измерение зазора пусковой заслонки

После регулировки этого зазора, переходите к зазору «А». Это расстояние между воздушной заслонкой и стенкой:

Закройте заслонку, взведя пусковое устройство.
Для того чтобы создать условия разряженного воздуха, втопите шток.
Шток потянет за собой тягу прорези, вследствие чего появляется щель между стенкой и краем заслонки.
В правильно отрегулированном пусковом устройстве зазор «А» находится в диапазоне 5–5,4 мм.
В случае если он не входит в этот диапазон, его нужно отрегулировать. Для этого нужно крутануть регулировочный винт.

На лёгких грузовиках Ульяновского и Горьковского заводов наибольшее распространение получили карбюраторы К-151. Им была посвящена статья в прошлом номере. Однако встречаются и другие – однокамерный К-131 и двухкамерный К-126Г. Оба выпускает ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге. В последние годы для двигателей рабочим объёмом от 2,3 до 2,9 л Димитровградским автоагрегатным заводом (ДААЗ) начато производство двухкамерных карбюраторов ДААЗ-4178 двух модификаций. Они были разработаны на базе карбюратора ДААЗ-2111 автомобиля «Ока». Казалось бы, что общего между столь разными машинами и моторами, как «Ока» и УАЗ? Объединяют их повышенные требования к прочности аппаратуры из-за высокого уровня вибрации двигателя.

Двухкамерные карбюраторы для малых грузовиков и легковых автомобилей, как и К-151, имеют последовательное открытие дроссельных заслонок. Теперь рассмотрим более подробно конструктивные особенности карбюраторов.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как браться за регулировку холостого хода необходимо позаботиться, чтобы двигатель был разогрет до рабочей температуры, при этом зажигание должно быть исправно:

Поднимите обороты до максимальной частоты. Для этого следует открутить винт качества. Смесь становится «богатой».
Повысьте обороты еще больше, подкручивая против часовой стрелки винт количества смеси.
Проверьте, поднимаются ли обороты еще выше, крутя в разные стороны винт качества, не изменяя положение винта количества. Если обороты выросли, то повторите предыдущие два пункта еще раз;
Найдя необходимое положение винта количества, не трогая его, выставьте при помощи винта качества обороты в диапазоне 850–900 об/мин.

Регулировка холостого хода

Это очень простой, но удобный способ регулировки. Вы можете ориентироваться на показатели электронного тахометра, слуховые ощущения, а также на показания тахометра на приборной панели.

Далее необходимо заняться регулировкой привода воздушной заслонки. Если этого не сделать, то автомобиль будет глохнуть. Для этого вам понадобится простая отвертка и ключ на 7.

До упора утопите подсос.
В этом случае воздушная заслонка во вторичной камере будет в вертикальном положении.
В случае когда заслонка не до конца открыта, ее необходимо отрегулировать.
Чтобы сделать это, ослабьте винт фиксации тяги привода заслонки, она встанет вертикально, после чего затяните его.

Регулировка поплавковой системы на карбюраторах ВАЗ 2107

Для регулировки поплавковой системы карбюратора нужно выполнить некоторые манипуляции:

Проверить в каком положении находится поплавок. Если есть необходимость, нужно произвести выравнивание кронштейна-держателя. Он отвечает за корректное и плавное опускание поплавка в камеру сгорания;

Дальнейшую регулировку нужно производить с закрытым игольчатым клапаном. Для этого открывается крышка камеры, отодвигается поплавок и с небольшим усилием натягивается язычок кронштейна. Основная цель — добиться необходимого расстояния между прокладкой карбюраторной крышки и поплавком. Оно должно составлять около 6-7 миллиметров.

При открытом игольчатом клапане зазор между поплавком и иголкой не должен превышать пятнадцать миллиметров.

Подобные манипуляции с поплавковой системой можно проводить как на разобранном карбюраторе, так и без разбора автомобиля.

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новая, в центре — при первом демонтаже карбюратора, справа — после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

На шпильки крепления карбюратора насаживается новая прокладка.
Перед этим нужно прочистить место посадки от копоти и загрязнений.
Необходимо установить прокладку в том же положении, в котором находилась старая.
После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Неполадки карбюратора ДААЗ 2107

В конструкции карбюратора много мелких деталей, каждая из которых имеет большое значение, поскольку выполняет определённую работу. Если хоть один из элементов выходит из строя, стабильная работа узла нарушается. Довольно часто проблемы возникают при пуске непрогретого мотора или в момент ускорения. Карбюратор считается неисправным при проявлении следующих признаков:

при работе на ХХ двигатель работает с провалами, т. е. нестабильно;
при попытке разгона наблюдается некоторая задержка;
повышенный расход топлива;
затруднённый запуск мотора после длительного простоя.

Каждый из указанных признаков свидетельствует о необходимости проведения ремонтных либо регулировочных работ. Рассмотрим наиболее распространённые неисправности «семёрочного» карбюратора.

Что такое карбюратор и «с чем его едят»?

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну, я думаю, дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье, поговорим о карбюраторе Озон, который установлен на ВАЗ 2107. После этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

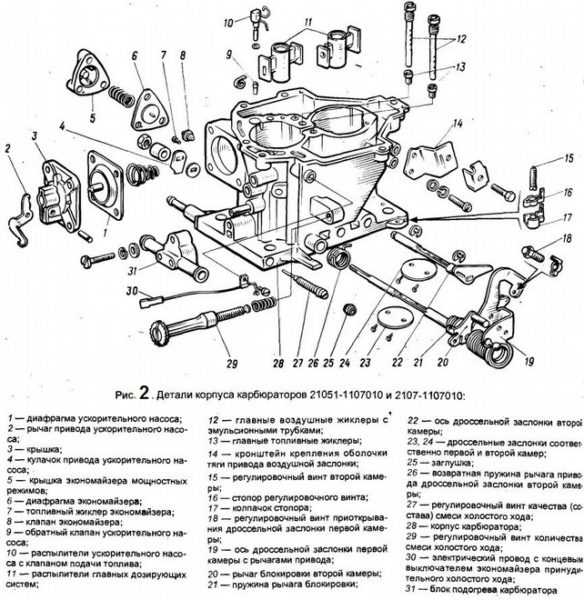

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

Автономная система холостого хода.
Поплавковая камера.
Запорный клапан холостого хода.
Эконостат.
Дозирующая система.
Дроссельная заслонка.
Отсек отвода картерных газов.
Переходная система обеих камер.

Этих знаний достаточно для того, чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.
Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.
Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;
средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;
в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Через впускной клапан в ёмкость поплавковой камеры попадает бензин.
Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.
Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.
В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.
При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.
После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Готовим карбюратор к регулировке

ВАЗ 2107 — на фото — автомобиль карбюраторный и чувствителен к качеству топлива, потому иногда нуждается в коррекции пропускной способности каналов и зазоров

Если двигатель запускается и стабильно работает на любых оборотах и под любой нагрузкой, едва ли понадобится точная регулировка. Как правило, это необходимо делать в тех случаях, когда потребление двигателем топлива переваливает за номинальные значения, когда мотор тяжело запускается, появляются провалы в переходных режимах работы, при резком разгоне. Отсутствие или нестабильность холостых оборотов также лечится регулировкой или чисткой каналов и полостей.

Иногда бывают ситуации и яркие симптомы того, что необходима регулировка угла опережения зажигания или регулировка клапанов ВАЗ 2107, а карбюратор может быть вполне исправным. Поэтому регулировать его стоит только тогда, когда есть уверенность в исправности системы зажигания, точности установки тепловых зазоров клапанов, после проверки работоспособности бензонасоса, хорошей компрессии в каждом из цилиндров.

Регулировка может не принести результатов, если карбюратор засорен или имеет явные неисправности механического характера, течи. Поэтому необходим тщательный осмотр и оценка внешнего состояния устройства. К регулировке и настройке приступают только тогда, когда все эти условия выполнены.

Как произвести ремонт карбюратора своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

Промывка (прочистка, продувка) элементов от нагара и налипшей грязи.
Замена износившихся или вышедших из строя частей.

Перед тем как проводить какие-либо действия с агрегатом, необходимо твёрдо убедиться в том, что карбюратор неисправен. Часто некорректная работа других систем может влиять на работоспособность карбюраторного механизма.

Карбюратор находится под капотом, выше двигателя

Определение неисправности

Карбюраторы ДААЗ любой модификации призваны работать устойчиво независимо от режимов эксплуатации. Однако именно смена режимов (например, пуск «на холодную» или ускорение при обгоне) может показать первые неполадки в работе устройства. Карбюратор явно неисправен, если:

на холостом ходу имеются провалы в работе мотора;
во время езды замечен временной интервал между нажатием на педаль газа и ускорением автомобиля;
рывки в работе двигателя на высоких оборотах;
череда рывков при обгоне;
существенно увеличился расход бензина;
трудности при пуске мотора после длительных стоянок.

Каждый из этих признаков, а также их сочетание, говорит о том, что в карбюраторе возникли неполадки, необходимо проведение ремонтных работ или регулировки.

Переливает

Одной из наиболее частых проблем с карбюраторными моторами является так называемое переливание. Внутрь устройства подаётся излишнее количество топлива, а обратный клапан по каким-либо причинам не способен отвести излишки бензина обратно в бак. Поэтому под карбюратором и на нём самом водитель может заметить капли горючего.

В этом случае рекомендуется прочистить все каналы подачи и оттока топлива, а также жиклёры — скорее всего, отверстия забились мусором. Не лишней будет и диагностика ускорительного насоса.

Стреляет

Это понятие неразрывно связано с переливанием. Если карбюратор начал стрелять (или чихать) — то есть резко дёргаться во время движения и даже воспламеняться — налицо утечка топлива. Необходима промывка механизма.

Не поступает бензин

Проблема может крыться как в самом карбюраторе (серьёзно засорились жиклёры или сломался насос), так и в подводящих шлангах. Рекомендуется продуть патрубок подачи топлива и протестировать работу бензонасоса. Если они функционируют в обычном режиме — придётся снимать карбюратор и промывать его.

Не работает вторичная камера внутреннего сгорания

Отказ от работы КВС № 2 сразу же скажется на динамичности автомобиля: он теряет почти 50% от изначальных скоростных характеристик. Дело в залипании дроссельной заслонки, которая регулирует подачу горючего в полость камеры. Придётся разобрать механизм и заменить заслонку на новую.

Регулировка уровня топлива в карбюраторе

Чтобы проконтролировать, а при необходимости настроить заданный уровень бензина в ПК (поплавковой камере), предварительно следует подготовить специальный тарировочный шаблон размером 6,5 х 14,0 мм из картона.

Сначала аккуратно снимем крышку карбюратора и помещаем её вертикально таким образом, чтобы рычаг поплавка не давил, а только касался шарика подгруженного клапана. Под поплавок подкладываем шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно это расстояние измерить штангенциркулем или обычной линейкой. Величина зазора должна быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанной величине, следует откорректировать его путём осторожного подгибания держателя ИК (игольчатого клапана). Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка

Для этого осторожно отодвигаем поплавок от корпуса крышки и измеряем расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера

Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка

Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

Если настройка карбюратора выполнена правильно, ход поплавка будет 8 ±0,25 мм.

Настройка ПУ

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.

Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.

Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.

Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

удалить загрязнения с наружной части устройства, а также хорошо промыть его;
выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
очистить от загрязнений фильтрующие элементы;
тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

настройка поплавкового механизма;
отладка устройства, предназначенного для запуска двигателя;
регулировка холостого хода.

Карбюратор на ваз 2107: регулируем, настраиваем и разбираем устройство
