Карбюратор ваз 2105: устройство и правила настройки

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации

Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

Перед началом настройки нужно снять механизм, промыть и продуть его. Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки

Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

  • Система запуска устройства;
  • Холостого хода;
  • Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
  • Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

  1. Снимаем крышку с карбюратора.
  2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

  1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
  2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
  3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

Закрываем подсос (для удобства закрепите скрепкой)

Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора

Замеряем щель приоткрытой верхней заслонки. Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера. Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты

Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией. Что нужно для этого?

  1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
  2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
  3. После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
  4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
  5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Изменение содержания со2

Чтобы изменить содержание углерода, нужно проворачивать вин качества. Сначала закрутите его до упора, а затем отверните на четыре – пять оборотов.

Источник

Советы специалистов

Поле проведенной процедуры регулировки карбюраторного устройства ВАЗ-2105 опытные автомеханики рекомендуют обратить внимание на следующие критические моменты:

  1. Расположение клапана – находится в задвинутом положении, при этом жиклер холостых оборотов касается седла в корпусе карбюратора.
  2. Смазывание резинового уплотнителя специальным моторным маслом.
  3. Расположение воздушной заслонки, предназначенной для холодного пропуска – находится в вертикальной плоскости, при этом рукоятка подсоса опущена.
  4. Состояние электромагнитного клапана – наличие повреждений и неисправностей проверяется так:
  5. включить зажигание;
  6. снять и надеть на клапан разъем;
  7. прислушаться к звукам, доносящимся из электромагнитного клапана.

Если в процессе проверки будут слышны щелчки, деталь находится в полной исправности.

Как вдохнуть жизнь в старые Жигули Жигули «пятерка» выпускались с 1980 по 1995 г.г. и пользовался заслуженной популярностью. Основным силовым агрегатом, который устанавливался на автомобили данной модели, был четырёхцилиндровый, четырёхтактный двигатель внутреннего сгорания, рабочим объёмом 1,29л, 1,45л и 1,57л. Для создания горючей смеси для двигателя применялись карбюраторы отечественного производства «Озон», а также их модификации. Регулировку карбюратора ВАЗ 2105 своими руками мы и рассмотрим в этой статье.

Итак, для начала поговорим о самом приборе, предназначенном для смешивания в определённой пропорции воздуха и топлива, подачи образовавшейся смеси в цилиндры двигателя и обеспечивающим устойчивую работу двигателя на различных режимах. Это достаточно точный и сложный агрегат. Поэтому чёткое выполнение им своих функций зависит от строгого поддержания параметров, установленных в процессе его производства и настройки.

Как быстро прочистить систему холостого хода в карбюраторе?

В 99% хватает просто прочистить жиклер в электроклапане. Открутите электроклапан вытяните жиклер, увидите соринку, выдуйте ее. Бывает так, посмотрели а жиклер чистый, значит есть соринка в самом канале карбюратора, почти всегда хватает просто завести двигатель нажав педаль газа и немного погазовать без электроклапана. Закручивайте электроклапан, холостые появятся, если нет, то возможно сломался электроклапан, можно сделать так, вытяните жиклер, под жиклером есть игла, вытащите ее ставьте жиклер без иглы, холостые появятся. Так можно ездить постоянно, но лучше купить новый электроклапан, так как во время перехода на основной режим работы в карбюраторе отключаются холостые обороты электроклапанном. Это дает небольшую экономию бензина, двигатель не хватает лишний бензин через холостую систему карбюратора.

Какие неисправности могут быть в карбюраторе?

Стоит отметить, что многие неполадки в карбюраторе очень схожи по своим симптомам с теми, которые проявляются при поломках систем топливоподачи и зажигания. Например, если двигатель внутреннего сгорания работает неустойчиво, постоянно наблюдается плавание оборотов, а порой и вовсе он начинает глохнуть, то не стоит обвинять сразу же непосредственно карбюратор. Скорее всего, причина такого поведения кроется в системе топливоподачи к карбюратору.

Очень часто выходит из строя электрический клапан, который смонтирован в корпусе. У него может перегореть обмотка, из-за чего подача топлива от бензонасоса не происходит. Поэтому перед тем как приступать к регулировке карбюратора, необходимо удостовериться, что электрический клапан работает нормально, его обмотка целая, а жиклер не засорен. А вот во всех остальных бедах можно винить карбюратор ВАЗ 2105 — настройка его, скорее всего, сбилась.

Как почистить карбюратор на мопеде — пошаговая инструкция

Выполнять очистку нужно в том случае, если скопилось много грязи и конденсата. Чтобы убедиться в отсутствии необходимости к этой процедуре, желательно отсоединить и разобрать карбюратор. Если он забит, выполнять настройку бесполезно.

Вначале перекрывается краник подачи топлива, затем нужно отсоединить от карбюратора топливный и сливной шланги.

Далее необходимо отсоединить от карбюратора впускной патрубок, далее открутить крышку дроссельной заслонки и вынуть ее из карбюратора. Теперь деталь удерживают лишь два болта, которые откручиваются ключом на 10. Все, карбюратор снят. Его разборку желательно производить на белом столе, чтобы не потерять мелкие запчасти.

Далее нужно разобрать карбюратор. Сначала откручивают болты, находящиеся на корпусе карбюратора. После этого снимется защитная крышка.

Далее вытаскивается поплавковая камера, она держится на одном штырьке, который вынимается из пазов. Снять его можно без использования инструментов. Вместе с камерой снимется мелкая цилиндрическая деталька с конусовидным наконечником — запорная игла, которая держится между поплавком и каналом подачи топлива

Важно проследить, чтобы она не упали на пол и не потерялась

Теперь при помощи отвертки с прямой насадкой откручиваются жиклеры, болт регулировки холостого хода и винт качества смеси.

Узел разобран, можно переходить к очистке. Сначала следует надеть насадку-трубочку на баллон с аэрозолью для очистки.

Из крышечки карбюратора выливают скопившуюся жидкость, затем обрабатывают внутреннюю полость очищающей аэрозолью. Таким же образом обрабатывают жиклеры, трубочку аэрозоли можно опускать внутрь выемок и отверстий. Тогда все внутренние полости прочистятся, и выйдет вся скопившаяся грязь. Аэрозолью с насадкой можно обработать все остальные отверстия карбюратора.

Маленькие отверстия нужно продуть, чтобы там не было грязи

Очищенные детали насухо вытирают тряпочкой, важно дождаться, пока полностью высохнет нанесенная аэрозоль. Затем собирают карбюратор в обратной последовательности

Ошибиться при сборке сложно, так как все детали различаются по размеру и ставятся только в определенные отверстия.


Разобранный карбюратор мопеда Альфа

При установке поплавковой камеры сначала прикрепляют элемент, перекрывающий подачу горючего через отверстие возле жиклеров. К креплению камеры подсоединяют штырь, после чего всю конструкцию ставят на гнездо. Далее монтируется крышка, и закручиваются болты. На полтора оборота закручивают винт качества смеси, затем прикручивают винт холостого оборота.

Рекомендуется обработать аэрозолью собранный карбюратор, чтобы он был чистым снаружи. Далее деталь ставят на прежнее место, вначале подключают топливный шланг. После нужно открыть топливный кран и несколько секунд подождать, пока наберется горючее. Теперь можно запустить мотор, однако он может не завестись или работать слишком громко. Это означает, что необходима регулировка.

Подробнее о том, как чистить карбюратор на мопеде Альфа, можно узнать из этого полезного видео:

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется , который включает в себя следующие инструменты:

  • Гаечные ключи.
  • Ветошь.
  • Отвертки (крестовая, плоская).
  • Защитные перчатки.
  • Растворитель.
  • Зубочистки.
  • Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Карбюратор на ВАЗ 2105 – устройство

В роботе топливной системы любой машины или механической системы важнейшую роль играет карбюратор. Эта деталь используется для соединения топлива с воздухом в правильной пропорции для естественного сгорания и работы всего механизма. Карбюратор ВАЗ 2105 пригоден к бесперебойному использованию в разных режимах. Для каждого отдельного режима необходимо обеспечивать отдельную топливовоздушную смесь.

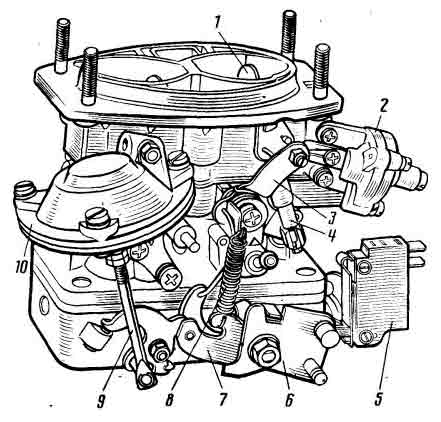

Карбюратор моделей 2105-1107010 и 2107-1107010 со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры.

С развитием высоких технологий и машиностроения, карбюраторы уступают перед инжекторными агрегатами. Для них характерны большие функциональные возможности и улучшенные детали. Карбюраторы все же имеют ряд неоспоримых преимуществ. Например, запуск мотора с первого раза в самых суровых погодных условиях. К тому же, благодаря подсосу процесс прогревания силового аппарата происходит намного быстрее.

Функции карбюратора на ваз 2105

  • отвечает за пуск двигателя после простоя;
  • регулирует подачу бензина во время работы двигателя без подключения к трансмиссии;
  • смешивание воздуха и горючего в правильных количествах с дальнейшей передачей в силовой агрегат;
  • гарантирует дополнительное снабжение топливом при наборе скорости автомобиля.

Структурные части карбюратора на ваз 2105

  • крышка;
  • основной блок;
  • корпус дроссельных заслонок.

В свою очередь крышка карбюратора состоит из – полуавтоматической пусковой системы, фильтра, поплавка с клапаном и трубки эконостата.

Схема основного блока содержит большее число деталей:

  • воздушные и топливные жиклеры, диффузоры, что являют собой главную дозирующую систему;
  • поплавковая камера;
  • насос;
  • каналы переходной системы и холостого хода с жиклерами;
  • канал подачи топлива;
  • блок вакуумного привода.

В нижней части карбюратора находятся оси с заслонками и винты регулировки. Здесь также заканчиваются каналы пусковой системы, холостого хода, вентиляции картера.

Алгоритм работы карбюратора на ваз 2105

Принцип действия карбюратора достаточно прост – во впускном коллекторе, что связывает топливную систему с силовым агрегатом, с включенным мотором происходит понижение давления. Как следствие происходит возникновение вакуума в карбюраторе. Вакуум тем самым провоцирует одновременное всасывание воздуха и бензина. Затем происходит соединение этих двух элементов до рабочей смеси, которая своим загоранием приводит в движение поршни.

Уменьшение расхода топлива двигателя автомобиля с карбюратором 2105, 2107 Озон

Поэтому прежде чем проводить его настройку на уменьшение расхода топлива стоит прочитать следующие статьи «Повышенный расход топлива» , «Большой расход топлива», а также «Нормы расхода топлива автомобилей ВАЗ».

Если вы уверены, что с вашим двигателем и карбюратором все более или менее в порядке можно проводить настройку на минимальный расход топлива, которая должна привести в итоге к снижению этого самого расхода на 0,5 – 1,5 литра/100 км. При этом потери в мощности и приемистости будут минимальны.

Необходимые инструменты

1. Тахометр.

Для определения частоты вращения коленчатого вала двигателя. Если его нет, можно обойтись собственным слухом.

2. Шлицевые отвертки с широким (5 мм) и узким (3 мм) лезвием.

Для вращения регулировочных винтов.

3. Дрель со сверлом 3 мм.

Для высверливания заглушки подстроечного винта системы холостого хода (регулирующего поступление дополнительного воздуха в систему холостого хода).

Порядок выполнения работ

1. Доработка главной дозирующей системы первой камеры карбюратора.

2. Настройка системы холостого хода и переходной системы первой камеры.

3. Проверка работы двигателя на разных режимах.

Доработка главной дозирующей системы первой камеры карбюратора заключается в небольшом обеднении проходящей через неё топливной смеси. Достигается это либо за счет увеличения объема воздуха, поступающего в смесь – увеличиваем размер воздушного жиклера первой камеры, либо за счет уменьшения подачи топлива в смесь – уменьшаем размер топливного жиклера первой камеры.

Предпочтительнее первый метод – легче подобрать нужные жиклеры. На карбюраторах 2105 воздушный жиклер первой камеры увеличиваем с 1,7 до 1,9 мм, 2107 – с 1,5 до 1,7 мм.

Если при эксплуатации автомобиля с увеличенным воздушным жиклером заметного ухудшения динамики или рывков с провалами не прослеживается, можно ограничиться этой небольшой доработкой. Экономия топлива в этом случае составит 0,5 – 1,0 л на 100 км пробега.

В случае появления проблем в работе двигателя следует либо несколько уменьшить сечение воздушного жиклера ГДС первой камеры, подобрав соответствующий жиклер и продолжать эксплуатацию автомобиля дальше, либо идти до конца и продолжить настройку на экономичность своего карбюратора, прейдя к следующему этапу работ.

Следующий этап — это обеднение топливной смеси, поступающей в цилиндры двигателя, на холостом ходу и на переходном режиме, когда при нажатии на педаль «газа» дроссельная заслонка первой камеры начинает приоткрываться.

Для этого нам понадобится подстроечный винт, находящийся под металлической заглушкой. Заглушку высверливаем сверлом (3 мм). Особых усилий при этом не прикладываем, так как можно повредить сам винт. Вворачиваем винт до упора и запоминаем число оборотов, что бы, если что, потом все вернуть как было. Потом выворачиваем его в изначальную позицию.

Регулируем обороты холостого хода, добиваясь их нормального значения. Статья «Регулировка холостого хода карбюратора 2105, 2107 Озон».

Далее выворачиваем подстроечный винт приблизительно на четверть и проверяем работу двигателя на холостом ходу и при плавном нажатии на педаль «газа». Если холостой ход более-менее в норме и провалов нет, то выворачиваем подстроечный винт еще на четверть и проводим проверку заново.

Повторяем эту операцию пока не появятся провал и неустойчивый холостой ход. Заворачиваем винт чуть-чуть назад, чтобы провал исчез. Настройка завершена.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Источник

Уменьшение расхода топлива двигателя автомобиля с карбюратором 2105, 2107 Озон

Повышенный расход топлива на автомобилях с карбюратором 2105, 2107 Озон может быть вызван не только неправильной регулировкой карбюратора.

Поэтому прежде чем проводить его настройку на уменьшение расхода топлива стоит прочитать следующие статьи «Повышенный расход топлива» , «Большой расход топлива», а также «Нормы расхода топлива автомобилей ВАЗ».

Если вы уверены, что с вашим двигателем и карбюратором все более или менее в порядке можно проводить настройку на минимальный расход топлива, которая должна привести в итоге к снижению этого самого расхода на 0,5 – 1,5 литра/100 км. При этом потери в мощности и приемистости будут минимальны.

Необходимые инструменты

1. Тахометр.

Для определения частоты вращения коленчатого вала двигателя. Если его нет, можно обойтись собственным слухом.

2. Шлицевые отвертки с широким (5 мм) и узким (3 мм) лезвием.

Для вращения регулировочных винтов.

3. Дрель со сверлом 3 мм.

Для высверливания заглушки подстроечного винта системы холостого хода (регулирующего поступление дополнительного воздуха в систему холостого хода).

Порядок выполнения работ

1. Доработка главной дозирующей системы первой камеры карбюратора.

2. Настройка системы холостого хода и переходной системы первой камеры.

3. Проверка работы двигателя на разных режимах.

Доработка главной дозирующей системы первой камеры карбюратора заключается в небольшом обеднении проходящей через неё топливной смеси. Достигается это либо за счет увеличения объема воздуха, поступающего в смесь – увеличиваем размер воздушного жиклера первой камеры, либо за счет уменьшения подачи топлива в смесь – уменьшаем размер топливного жиклера первой камеры.

Предпочтительнее первый метод – легче подобрать нужные жиклеры. На карбюраторах 2105 воздушный жиклер первой камеры увеличиваем с 1,7 до 1,9 мм, 2107 – с 1,5 до 1,7 мм.


воздушный жиклер главной дозирующей системы 1-й камеры карбюратора

Если при эксплуатации автомобиля с увеличенным воздушным жиклером заметного ухудшения динамики или рывков с провалами не прослеживается, можно ограничиться этой небольшой доработкой. Экономия топлива в этом случае составит 0,5 – 1,0 л на 100 км пробега.

В случае появления проблем в работе двигателя следует либо несколько уменьшить сечение воздушного жиклера ГДС первой камеры, подобрав соответствующий жиклер и продолжать эксплуатацию автомобиля дальше, либо идти до конца и продолжить настройку на экономичность своего карбюратора, прейдя к следующему этапу работ.

Следующий этап — это обеднение топливной смеси, поступающей в цилиндры двигателя, на холостом ходу и на переходном режиме, когда при нажатии на педаль «газа» дроссельная заслонка первой камеры начинает приоткрываться.

Для этого нам понадобится подстроечный винт, находящийся под металлической заглушкой. Заглушку высверливаем сверлом (3 мм). Особых усилий при этом не прикладываем, так как можно повредить сам винт. Вворачиваем винт до упора и запоминаем число оборотов, что бы, если что, потом все вернуть как было. Потом выворачиваем его в изначальную позицию.


подстроечный винт — для добавки лишнего воздуха в топливную смесь на карбюраторе 2105, 2107 Озон

Регулируем обороты холостого хода, добиваясь их нормального значения. Статья «Регулировка холостого хода карбюратора 2105, 2107 Озон».

Далее выворачиваем подстроечный винт приблизительно на четверть и проверяем работу двигателя на холостом ходу и при плавном нажатии на педаль «газа». Если холостой ход более-менее в норме и провалов нет, то выворачиваем подстроечный винт еще на четверть и проводим проверку заново.

Повторяем эту операцию пока не появятся провал и неустойчивый холостой ход. Заворачиваем винт чуть-чуть назад, чтобы провал исчез. Настройка завершена.

Еще пять статей на сайте по тюнингу и доработке карбюраторов

— Доработка пневмопривода дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон.

— Доработка системы ЭПХХ карбюраторов 2105, 2107 Озон.

— Прочистка системы холостого хода карбюраторов 2105, 2107 Озон.

— Проверка и ремонт системы ЭПХХ карбюраторов 2105, 2107 Озон.

— Проверка и ремонт ускорительного насоса карбюраторов 2105, 2107 Озон.

Самостоятельный ремонт

Если вы хотите сами перебрать двигатель, обратите особое внимание на метки, которые нужны даже для обычных несложных операций, таких как регулировка клапанов. Также метки позволяют правильно устанавливать определенные части и детали

В работе вам поможет схема или подробный видеоролик, который вы найдете в конце статьи. Независимо от простого устройства, мотор ВАЗ 21053 нужно собирать максимально точно. Разумеется, ремонтировать двигатель следует на чистом верстаке, чтобы внутрь не проникли частицы, ускоряющие износ.

Помните, что в некоторых случаях маркировку наносят на детали неверно, поэтому если даже при сопоставлении меток может наблюдаться неустойчивая работа агрегата. В таком случае деталь следует заменить или обратиться к специалистам с качественным диагностическим оборудованием. Вы всегда можете посоветоваться с бывалыми владельцами автомобилей ВАЗ 21053, которым должно быть известно устройство и особенности выполнения ремонтных работ.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

  1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.

  2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

  3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

  • в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

  • средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

  • в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

  1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

  2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.

  3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.

  4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

  5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

  6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

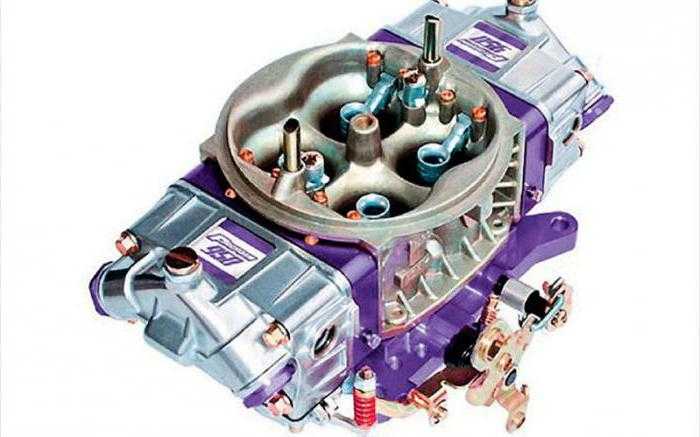

Наличие множества мелких элементов обеспечивает надежность работы

Как разобрать и отрегулировать карбюратор

Перед тем, как мы расскажем, как отрегулировать карбюратор, позволим себе дать пару-тройку советов:

  1. Если Вы не обладаете относительными уверенными знаниями, о устройстве карбюратора, то лучше конечно его не разбирать. Тем более это касается нового купленного карбюратора.
  2. После того, как карбюратор снят, его нужно промыть специальной промывкой. Таких промывок продается очень много и предназначены они как раз для карбюраторов и дроссельных заслонок.
  3. Во многих книгах указаны разные значения регулировки и калибровки карбюратора. Поэтому делаем вывод, – возможно отрегулировать карбюратор получится не сразу.

Регулировку карбюратора нужно начинать с определения неисправности, а они бывают разными. Начнём с хлопков в глушителе. Если при заведенном автомобиле ВАЗ в глушителе раздаются характерные хлопки, а тахометр подергивается в такт этим хлопкам, то у карбюратора не отрегулирован холостой ход или система холостого хода забита.

Забит канал или жиклёр, через который идёт топливо. Этот жиклер и нужно выкрутить из карбюратора. У жиклера есть три отверстия, которые должны иметь круглую форму, а не форсу эллипса. Снимаем головку жиклера.

Толкатель, который отвечает за прохождение топлива должен быть чист. В середине головки жиклера есть небольшое отверстие, которое также должно быть чистым, а внутри самой головки не должно быть грязи. Также проверьте, как одела на жиклер резинка, не порвана ли она. Если все в порядке, то жиклер можно ввернуть обратно.

Проверить работу карбюратора на холостом ходу, работа которого зависит от этого жиклер, просто. Достаточно попробовать завести ВАЗ без жиклера, если карбюратор отрегулирован правильно, то машина заглохнет.

Следующая проблема, с которой Вы можете столкнуться – двигатель глохнет при резком сбросе газа. То есть при плавном сбросе всё хорошо, а если резко отпустить педаль – машина глохнет. Вероятно причиной этому является ЭПХХ (экономайзер принудительного холостого хода). В этой системе могут окислиться контакты, либо может быть сломана коммутация. Также, что наиболее вероятно, – это плохой контакт провода эпхх и провода жиклера. Поэтому нужно поджать наконечник:

Если с контактом всё в порядке, то возможен перелив топлива в системе холостого хода. Об этом может свидетельствовать черный нагар на свечах. Решается проблема регулировкой холостого хода, о котором мы писали выше.

Третья проблема – машина дергается при торможении и разгоне мотором. Часто это случается на определенных оборотах двигателя. Такие симптомы свидельствуют от переливе или недоливе топлива. Для ремонта нужно разобрать карбюратор, открутив все болты и снять его верхнюю часть. Далее переворачиваем карбюратор и проверяем поплавки, они должны стоять параллельно:

Расстояние от верхней грани поплавков до прокладки советуем выставить в 37,5 сантиметров. При этом, от прокладки нижняя грань поплавков должна отстоять на пять-шесть миллиметров (в книгах пишут 1-2мм, но можете проверить, что лучше ;)).

То есть уровень выставляется путем подгиба держателей поплавков. Сами поплавки двигать нельзя, а то рассыпятся! Поплавки не должны коситься влево или вправо, и должны быть перпендикулярны прокладке.

Четвертая проблема – забита дозирующая система карбюратора, состоящая из колодцев и жиклеров. Обычно при этом пропадает динамика и машина начинает дергаться. Часто забивается первая камера системы. Чтобы устранить эту неисправность карбюратора, нужно вывернуть воздушные жиклеры. И добраться до топливных, которые обычно и забиты. Чтобы вытащит топливный жиклер, можно насадить его на отвертку. Канал жиклера можно продуть шприцем. Вывернутый жиклер воздушной камеры выглядит так:

А вот где обычно скапливается осадок и грязь от топлива:

У карбюраторов Солекс есть два подводящих патрубка для вентиляции газов. Первый выведен в воздушный фильтр, второй в низ карбюратора. На фото показан второй:

Как видите, канал забит и нужно чистить маслоотделительную сетку, которая находится в крышке головки блоки цилиндров.

Пятая проблема – работа рукоятки подсоса. Если она не доходит до конца и топливо все время обогащено, то проблема в двух элементах карбюратора.

Во-первых указанный болт может открутиться и рычаг при ходьбе может люфтить. Во-вторых, воздушная заслонка в корпусе воздушного фильтра может стоять не в вертикальном положении. Это можно исправить убрав пружину , указанную на фото выше. Ни на что она не влияет. После этого воздушная заслонка должна вставать вертикально:

На этом всё! Надеемся, наша статья по регулировке карбюраторов Озон и Солекс в ВАЗ 2107, 2108, 21083, 2109, 2105 и 2106 помогла. Заходите на avtoslesar24.ru!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
