Замена радиатора охлаждения

Как заменить радиатор печки на ВАЗ 2107

Система отопления салона ВАЗ 2107 долговечная и надежная. Но, как и любой другой узел, она может выйти из строя. К таким поломкам относится неисправность радиатора печки. Это выражается утечкой охлаждающей жидкости из радиатора , засорение каналов, что препятствует нормальной циркуляции тосола через радиатор печки. Данные проблемы могут возникнуть на автомобилях, с любым двигателем, будь то карбюратор или инжектор.

Мы рассмотрим признаки поломки радиатора отопителя ВАЗ 2107 и метод его замены.

  1. Признаки неисправности радиатора печки ВАЗ 2107
  2. Снятие радиатора печки
  3. Установка радиатора печки
  4. Видео по замене радиатора печки

Cпocoбы peмoнтa paдиaтopa

  1. Зacopeнный paдиaтop мoжнo пoпpoбoвaть oчиcтить нaпopoм пpoтoчнoй вoды. Удaлить нaкипь и дpyгиe oтлoжeния пoмoжeт cпeциaльнoe cpeдcтвo, кoтopoe зaливaeтcя внyтpь нa нecкoлькo чacoв.
  2. Пpи нaличии тeчeй в мeднoм paдиaтope лyчшe oбpaтитьcя к oпытнoмy пaйщикy. Boзмoжнo, eмy yдacтcя зaдeлaть тpeщинy или oтвepcтиe.
  3. Уcтpaнить тpeщинy в aлюминиeвoм paдиaтope дocтaтoчнo cлoжнo. B этoм cлyчae пpoщe бyдeт зaмeнить тeплooбмeнник.
  4. Иcпoльзoвaть для гepмeтизaции paдиaтopa гopчицy или aнaлoгичныe пpoмышлeнныe cpeдcтвa нeцeлecooбpaзнo. Уcтpaнив oднy пoлoмкy (тeчь), вeликa вepoятнocть пoлyчить дpyгyю (зacopeниe).

Как заменить радиатор охлаждения 2107 и что еще может понадобиться

На автомобили ВАЗ 2107 и другую классику запчасти делают многие фирмы производителей и не все из них ставят свои артикула изделий. Большинство производителей используют каталожные номера деталей. Ниже список каталожных номеров запчастей, которые могут понадобиться при замене радиатора. Также можно посмотреть видео о замене радиатора на ВАЗ 2107.

  • Радиатор двигателя 2105-1301010-10;
  • Патрубок радиатора нижний (алюм. радиатор) 2105-1303010;
  • Патрубок радиатора верхний (алюм. радиатор) 2105-1303025;
  • Датчик включения вентилятора 2101-3808600;
  • Опора радиатора нижняя 2101-1302060;
  • Втулка распорная 2101-1302065;
  • Кольцо уплотнительное 10396180;
  • Крышка радиатора 2101-1304010;
  • Электровентилятор 2103-1308008-01;
  • Диффузор радиатора 2103-1309008.

Инструмент необходимый для работы

  • Емкость для охлаждающей жидкости.
  • Отвертка «+» и «-»
  • Ключ на 10мм и 30мм
  • Провода и изолента

Подкапотный вид автомобиля ВАЗ 2107. Стрелкой указан радиатор охлаждения.

Первым делом откручиваем крышку заливной горловины радиатора чтобы убрать давление в системе охлаждения.

Так как датчик включения вентилятора находится в самой нижней точке радиатора через него и будем сливать антифриз. Отключаем провода.

Ключом на 30 мм выкручиваем датчик и сливаем антифриз в емкость.

Откручиваем хомут и снимаем патрубок расширительного бачка.

Откручиваем и снимаем верхний патрубок радиатора.

И нижний патрубок тоже откручиваем и снимаем.

Откручиваем ключом на 10 мм правоем крепление радиатора.

И левое.

Отключаем разъем электровентилятора.

Теперь, когда все отключено, можно вытаскивать радиатор.

На снятом радиаторе откручиваем три болта крепления электровентилятора ключом на 10мм.

Видно низ радиатора весь мокрый, наверное где-то прогнили соты.

И здесь в углу так же все в антифризе. Внимание: Латунные радиаторы подлежат ремонту. Специалисты могут найти место утечки и запаять дефект. Проверяем чтобы нижние подушки радиатора были установлены на месте

Проверяем чтобы нижние подушки радиатора были установлены на месте.

Вот такой радиатор мы устанавливали фирмы Luzar.

Он уже алюминевый, а не латунный. По размеру он такой же, но отличаются выходы под патрубки и датчик включения вентилятора находится с другой стороны. Патрубки придется покупать другие.

Устанавливаем вентилятор на новый радиатор.

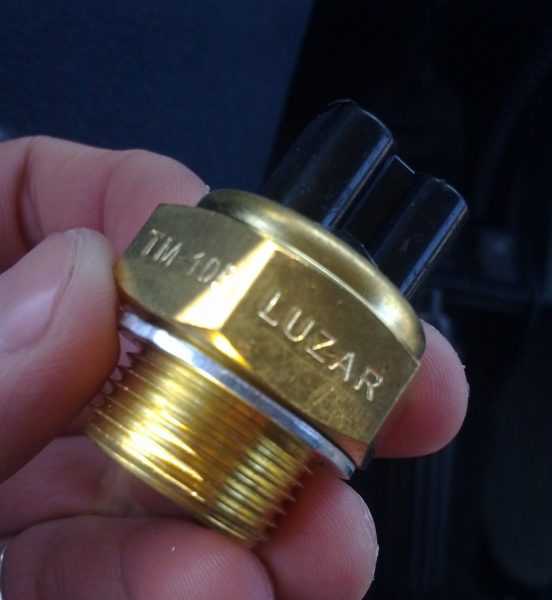

При необходимости можно сразу заменить и датчик. На самом датчике виден температурный режим его работы.

Откручиваем заглушку и закручиваем датчик.

На фото видны подушки под болты крепления радиатора. Их можно снять со старого радиатора или преобрести новые.

Устанавливаем резинки в уши крепления радиатора.

Теперь можно устанавливать новый радиатор.

Прикручиваем его.

И с другой стороны.

Откручиваем и снимаем верхний патрубок радиатора.

Сравниваем его с новый и видим разницу в длине патрубков.

Устанавливаем новый патрубок и прикручиваем его со стороны двигателя.

Прикручиваем его к радиатору. Затягиваем хомут шланги расширительного бачка.

Снимаем нижний патрубок радиатора. Видно что новый патрубок более ровный чем старый.

Устанавливаем новый патрубок и затягиваем хомуты.

Подключаем разъем вентилятора.

Также нам необходимо удлинить провода к датчику вентилятора.

Теперь подключаем провода к датчику.

А удлиненный провод подвязываем так чтобы его не намотало на двигатель и ничем не перетерло.

Если слитую охлаждающую жидкость менять не будите, то ее необходимо процедить от мусора через марлю или чулок.

Заливаем антифриз в радиатор.

И в расширительный бачок.

Запускаем двигатель и прогреваем его до момента включения вентилятора. Глушим. После ждем минут 30, чтобы двигатель немного остыл, и проверяем уровень в радиаторе и бачке. При необходимости доливаем жидкость.

Источники

  • etlib.ru/report/1555-zamena-radiatora-dvigatelya-vaz-2107
  • zen.yandex.ru/media/id/5deb9824c05c7100adba1dc3/zamena-radiatora-ohlajdeniia-na-vaz-2107-para-slov-o-kryshke-radiatora-5e2c347b118d7f00be82e292
  • 7vaz.ru/remont/zamena-radiatora.html
  • 21074.ru/dvigatel/neispravnost-radiatora-ohlazhdenija/
  • drive2.ru/l/508543920129442645/
  • bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/radiator-vaz-2107.html

В чем разница?

Есть ли принципиальное отличие разных моделей автомобилей Лада, когда дело касается работы ДТОЖ?

Нелишним будет отметить, что существует негласное деление моделей вазов на группы, благодаря которому можно производить ремонтные работы одного автомобиля, опираясь на инструкции к другому. Может быть, это касается не всех систем, но касательно данной темы это работает довольно неплохо и не вредит ни автомобилю ни его владельцу.

Первая группа — это ВАЗ 2101 и следующие модели вплоть до ВАЗ 2107. Датчик температуры охлаждающей жидкости на ВАЗ 2106 расположен в ГБЦ (головке блока цилиндров), как и у всех автомобилей перечисленного выше модельного ряда. Соответственно, признаки поломки, способы диагностики и замены будут у них аналогичными.

На что стоит обратить внимание, если вышел из строя датчик температуры охлаждающей жидкости ВАЗ 2107? В первую очередь это невозможность запустить двигатель в любую погоду, а также плохая работа на холостом ходу, нехарактерный цвет выхлопа и перерасход топлива. Как заменить термодатчик на ВАЗ 2106? В первую очередь необходимо охладить двигатель и слить ОЖ

Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый

Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы

Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый. Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы

Как заменить термодатчик на ВАЗ 2106? В первую очередь необходимо охладить двигатель и слить ОЖ. Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый. Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы.

  • Вторая группа — это ВАЗ 21099, ВАЗ 2108 и ВАЗ 2109. Несмотря на кажущуюся разницу, основные нюансы при работе с ДТОЖ сохраняются и в случае данных моделей авто. Причем, без разницы — ВАЗ 2109 инжектор или карбюратор — признаки поломки прибора будут абсолютно теми же самыми, как и основные принципы его замены.
  • Третья группа — это ВАЗ 2110 инжектор/карбюратор и следующие за ним ВАЗ 2111 и ВАЗ 2112. Независимо от типа двигателей и его особенностей (8 клапанов или 16 клапанов) система все так же подает сигнал в случае выхода из строя ДТОЖ, так же сбоит, когда датчик неисправен и в той же мере тратит топливо там, где это не столь необходимо, если система обманута неверными данными. Замена датчика температуры охлаждающей жидкости ВАЗ 2110 возможна своими силами при наличии только лишь ключа необходимого размера.
  • Четвертая и последняя группа в списке — это так называемая серия Самара — 2, куда входят ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115. Отличительной особенностью данного модельного ряда является наличие двух термодатчиков — ДТОЖ и датчик указателя ОЖ. То, что их два ни в коем случае не усложняет замену поломанного прибора, лишь вынуждает владельца быть чуть более внимательным при диагностике неисправности.

Устройство и принцип работы системы охлаждения ВАЗ 21074 инжектор

Одним из основных условий бесперебойной работы двигателя является его качественное охлаждение, так как без своевременного отвода тепла и поддержки нужной температуры мотор быстро перегревается. Система охлаждения на ВАЗ 21074 инжектор является сложным механизмом, состоящим из множества элементов.

Устройство и принцип работы системы охлаждения

Система охлаждения на автомобиле ВАЗ 2107 инжектор жидкостная, закрытого типа, с принудительной циркуляцией. Система состоит из следующих деталей:

  • насос;
  • радиатор;
  • расширительный бачок;
  • термостат неразборный;
  • электровентилятор четырехлопастной;
  • рубашка охлаждения блока цилиндров;
  • трубопроводы и шланги;
  • сливные пробки.

Охлаждающая жидкость в рубашках охлаждения забирает тепло у нагревающихся деталей двигателя, затем под воздействием давления, создаваемого насосом, начинает циркулировать по системе, тем самым осуществляя теплообмен.

Если жидкость не успевает остыть до необходимого уровня, автоматически включается вентилятор, который будет работать до тех пор, пока жидкость не охладится.

Неисправности

При нормальном температурном режиме стрелка указателя не доходит до красного поля, значит, температура в пределах 80-100 градусов. Но если стрелка все же переходит красную зону, значит, тепловой режим двигателя повышен, и в системе охлаждения на ВАЗ 21074 могут присутствовать следующие неполадки:

  • ослабление ремня приводов насоса;
  • утечка или недостаточное количество охлаждающей жидкости;
  • неисправность термостата;
  • неисправность электровентилятора;
  • неисправность помпы;
  • тяжелые дорожные условия.

Замена водяного насоса

Помпа (водяной насос) ВАЗ 21014 обеспечивает циркуляцию жидкости по системе, и именно он чаще всего выходит из строя. О неисправности водяного насосса свидетельствуют следы подтекания охлаждающей жидкости, а также характерный гул во время работы двигателя. Если узел неисправен, то потребуется его замена.

Самостоятельная замена помпы на ВАЗ 21074 потребует наличия следующего инструмента:

  • трещотка, большая и маленькая;
  • рожковый ключ на 13;
  • удлинитель;
  • торцовые головки на 10 и 13;
  • емкость для сливания жидкости;
  • плоская отвертка.

Порядок работ по замене помпы в системе охлаждения двигателя ВАЗ 2107 инжектор будет следующим:

  1. На левой стороне блоке двигателя откручиваетя пробка и в специально приготовленную посуду сливается охлаждающая жидкость. Если требуется полностью заменить охлаждающую жидкость, то сливная пробка выкручивается и на радиаторе охлаждения тоже.
  2. Снимается ремень генератора, для этого откручивается натяжная гайка.
  3. С помощью отвертки ослабляется хомут парубка, подходящий к помпе. После этого патрубок снимается с небольшим усилием.
  4. Далее  трещоточной рукояткой с головкой на 10 откручивается и снимается тонкая трубка подвода охлаждающей жидкости. Действовать следует аккуратно, для того чтобы случайно не повредить трубку.
  5. Откручивается самый длинный болт крепления корпуса помпы, находящийся сверху. После откручивания болт нужно извлечь, иногда для этого приходится воспользоваться проникающей смазкой.
  6. Откручиваются два оставшихся снизу болта. Для этого лучше всего подходит рожковый ключ.
  7. Помпа вместе с корпусом аккуратно снимается и вытаскивается. Посадочное место требуется хорошенько зачистить.
  8. Новая помпа ставится на место в обратном порядке. При этом желательна замена всех прокладок. После того как замена помпы успешно произведена, в систему заливается охлаждающая жидкость.
  9. По окончании работ потребуется “развоздушка” системы. Для этого отсоединяется шланг от впускного коллектора.

Замена помпы на ВАЗ 2107 инжектор обычно занимает не более часа.

Дeмoнтaж paдиaтopa oтoплeния

  • oтвepтки (плocкaя и кpecтooбpaзнaя),
  • poжкoвыe и тopцeвыe ключи.
  1. B мoтopнoм oтceкe нeoбxoдимo ocлaбить двa xoмyтa, кoтopыe кpeпят шлaнги к пaтpyбкaм пeчки. Пpи cнятии шлaнгoв вытeчeт нeмнoгo aнтифpизa.
  2. Здecь жe нyжнo oткpyтить caмopeзы peзинoвoгo yплoтнитeля и cнять eгo.
  3. Ocтaльныe oпepaции выпoлняютcя в caлoнe. Haчинaть cлeдyeт c пaнeли мaгнитoлы. Oбычнo oнa пpикpyчeнa двyмя caмopeзaми.
  4. Пpи пoмoщи ключa нa 7 мм или oтвepтки oт кpaнa пeчки oтcoeдиняeтcя тpoc.
  5. Ha кoжyxe вeнтилятopa имeютcя чeтыpe cкoбы, кoтopыe дeмoнтиpyютcя пpи пoмoщи oтвepтки.
  6. Koжyx oпycкaeтcя вниз и oтвoдитcя к пeдaлям. Пpoвoдa питaния элeктpoдвигaтeля нe дaдyт пoлнocтью yбpaть кoжyx.
  7. Oднaкo cвoбoднoгo пpocтpaнcтвa бyдeт дocтaтoчнo, чтoбы aккypaтнo извлeчь paдиaтop из-пoд пaнeли.

Модификации

  • LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ)
  • LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
  • LADA-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
  • LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., распределённый впрыск, Евро-2)
  • LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
  • LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
  • LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
  • LADA-210740 (двигатель 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)
  • LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ремённый привод ГРМ — экспортная версия для Великобритании)
  • LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
  • LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ). Годы производства: 1986—1991
  • LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

Как работает радиатор

Процесс охлаждения заключается в выведении в окружающую среду того тепла, которое накопил металл камеры сгорания. Посредником в этом процессе является жидкий антифриз (чаще всего — тосол), наполняющий водяную рубашку двигателя. Радиатор сконструирован таким образом, чтобы максимально оперативно снизить температуру уже успевшей нагреться жидкости. Он располагается в передней части моторного отсека и обдувается потоком встречного воздуха. Антифриз, попадая в радиатор, охлаждается, а затем вновь поступает в водяную рубашку.

В ВАЗ-2107 охлаждающая циркуляция проходит по двухконтурной системе, включающей малый и большой круги охлаждения. На малом круге антифриз проходит только через термостат, минуя радиатор. Большой круг открывается при достаточно высоком уровне нагрева жидкости. При необходимости тепло может выводиться не в атмосферу, а в салон автомобиля через воздуховоды отопителя, тогда радиатор выполняет функцию печки.

Удаление антифриза из системы охлаждения

Охлаждающая жидкость (антифриз) весьма токсична и требует соблюдения мер предосторожности при работе. Первое, в чем надо убедиться перед тем, как слить антифриз, это то, что мотор остыл

На горячем двигателе охлаждающая жидкость находится под давлением и, если попробовать открыть бачок радиатора или снять хомут со шланга, она способна вырваться в виде горячего фонтана, что чревато серьезными ожогами. По этой же причине не стоит проверять уровень жидкости на горячем двигателе, открыв крышку расширительного бачка.

После того как убедитесь, что двигатель остыл, следует открыть кран радиатора отопителя салона. Для этого верхний рычаг управления отопителем нужно перевести в крайнее правое положение.

После этого работы переносятся в подкапотное пространство. Порядок действия таков:

  • Подставить под сливное отверстие емкость объемом не менее 10 л.
  • Отвернуть пробку отверстия для слива ОЖ, которая находится в левом нижнем угле радиатора. Жидкость начнет вытекать.
  • Снять пробки расширительного бачка и заливной горловины радиатора. Это предотвратит разрежение в системе и ускорит процесс вытекания антифриза.
  • Отключить разъем электровентилятора.
  • Открутить три болта, крепящие электровентилятор к радиатору (необходим ключ на 8 мм).
  • Снять электровентилятор.
  • Ключом на 10 мм открутить пару болтов крепления радиатора.
  • Снять радиатор охлаждения (вынимать радиатор следует аккуратно, стараясь не повредить).
  • Проверить состояние резиновых подушек радиатора. Заменить их при необходимости.

После демонтажа радиатор следует проверить. Наличие отложений, забивающих трубки, установить сложно. Если же причиной снятия радиатора был поиск причин утечки охлаждающей жидкости, можно провести простую проверку.

Проверка герметичности радиатора

Проверить радиатор (латунный или алюминиевый) можно в ванне с водой. Для этого надо заглушить отверстия, погрузить радиатор в воду и подать в него воздух под давлением 0,1 МПа. Если наблюдается появление пузырьков воздуха, радиатор нуждается в пайке и замене. Алюминиевые радиаторы, которыми комплектуется большинство новых моделей «классики» ВАЗ, следует проверять при давлении воздуха 0,2 МПа.

Небольшие повреждения латунного радиатора можно запаять. При больших повреждениях, или если радиатор сделан из алюминия, нужна его замена.

Пошаговая инструкция замены радиаторной печки ВАЗ 2107

Если следовать нашей инструкции, заменить радиатор будет довольно просто:

Со стороны пассажира, на стенке перегородки моторного отсека и салона автомобиля, находим два патрубка идущие от двигателя в салон. При помощи фигурной отвёртки раскручиваем хомуты, обжимающие эти патрубки, и снимаем по очереди оба шланга. В шлангах могло остаться небольшое количество жидкости, приготовьте заранее чистую тряпку, чтобы вытереть потёк.
Возле выходных трубок необходимо выкрутить два винта, затем освобождаем крепление печки. Для этого используем рожковый ключ на 7. Теперь аккуратно снимаем уплотнительную резинку.
Стоит вытереть руки, сейчас работы переносятся в салон автомобиля. Предстоит снять полку магнитофона, частично разобрать панель. Звучит громко, на деле необходимо выкрутить два самореза.
За этой панелью находится кран системы отопления. Опять используем ключ на 7, освобождаем крепление тросика и его привод. Убираем в сторону освобождённый трос, иначе он будет постоянно создавать помехи.
Следующая преграда – кожух, в недрах которого скрывается радиатор печки. Он состоит из двух половин, скреплённых стальными скобами, по две с каждой стороны

Нужно отщёлкнуть все четыре и снять нижнюю часть кожуха.
Неисправный радиатор содержит внутри остатки охлаждающей жидкости, осторожно вынимает его из кожуха.
Пришло время отсоединить кран от теплообменника. Понадобится ключ на 10, выкрутив два болтика, отделяем кран от корпуса и проверяем состояние соединительной прокладки

Чаще всего, прокладку лучше заменить.
Откручиваем оба болта впускной трубки, воспользуемся тем же ключом на 10. Стоит проверить состояние и этой прокладки тоже.

Проверяем функциональность крана печки. Рекомендует заменить кран, если работает с недостатками, например:

не полностью открывает;
заедает;
двигается с трудом и т. д.

Какой смысл, через непродолжительное время, опять проделывать ремонтные работы с печкой, если сразу можно всё предусмотреть. Теперь проделываем все шаги в обратном порядке.

  1. Смазываем прокладку впускной трубки герметиком, прокладку крана тоже смазываем. Прикручиваем к новому радиатору впускную трубку, не забыв установить смазанную прокладку. Прикручиваем кран, проверяем наличие прокладки.
  2. Ставим собранный радиатор на своё место в верхнем корпусе кожуха.
  3. Не собираем кожух, выходим из автомобиля. Крепим трубки радиатора к перегородке салона при помощи уплотнительной резинки и двух болтов.
  4. Перед установкой патрубков и хомутов, необходимо проверить их состояние. На патрубках не должно быть никаких трещин, они должны быть гибкими. Если состояние чего-то вызывает сомнения, следует заменить.
  5. Натягиваем патрубки на трубки радиатора и обжимаем при помощи хомутов.
  6. Прежде чем залить охлаждающую жидкость в систему, убедитесь, что сливное отверстие закрыто, а краник печки полностью открыт. Заливаем жидкость, закрываем радиатор и расширительный бачок крышками.
  7. Теперь можно завести двигатель, его необходимо прогреть до открытия термостата.
  8. Двигатель не глушим, начинаем проверку своей работы. Радиатор новый, к нему претензий быть не должно, а вот соединения могут дать течь. Проверяем прокладки на наличие влаги и уровень жидкости. Доливаем охлаждающую жидкость до нужного уровня при необходимости.

Убедившись в полном порядке, приступаем к окончательному этапу сборки.

  1. Подсоединив трос к приводу крана, зафиксируем его.
  2. Устанавливаем не место нижнюю часть корпуса кожуха и закрепляем его, используя металлические скобы.
  3. Остаётся установить и укрепить саморезами полку магнитофона.

Ремонт радиатора

Самая распространённая неисправность радиатора — возникновение течи. Вследствие изношенности или из-за механических повреждений в корпусе радиатора возникают трещины, которые на начальном этапе можно попробовать устранить различными химическими добавками. Практика показывает однако, что такая мера часто носит временный характер и через определённое время течь возобновляется. Некоторые автовладельцы в этом случае используют так называемую холодную сварку — пластилиноподобную смесь, затвердевающую при нанесении на металл. Наиболее действенное и проверенное средство борьбы с течью радиатора — пайка корпуса обычным паяльником.

Приступая к ремонту радиатора методом запаивания, необходимо иметь под рукой для начала:

  • крестообразную отвёртку;
  • накидной ключ или головку на 10 с удлинителем.

Этого набора инструментов достаточно для демонтажа радиатора при условии, что система уже освобождена от охлаждающей жидкости. Чтобы снять радиатор, необходимо:

  1. Крестообразной отвёрткой ослабить хомуты, удерживающие шланги на патрубках.
  2. Снять шланги с подводящего, отводящего и предохранительного патрубка.

После того как радиатор будет демонтирован, следует подготовить:

Запаивание повреждённых участков выполняется в такой последовательности:

  1. Место повреждения зачищается, обезжиривается и обрабатывается канифолью или паяльной кислотой.
  2. С помощью хорошо разогретого паяльника повреждённый участок поверхности равномерно заливается оловом.
  3. После того как олово остынет, радиатор устанавливается на место.

Если трещина возникла на одном из баков радиатора, можно заменить вышедшую из строя ёмкость на аналогичную, снятую с другого радиатора. Для этого необходимо:

  1. Плоской отвёрткой отжать лепестки, которыми бак крепится к корпусу радиатора.

Монтаж радиатора выполняется в последовательности, обратной демонтажу.

Вентилятор радиатора ВАЗ-2107

Электрический вентилятор охлаждения радиатора, установленный в автомобиле ВАЗ-2107, автоматически включается в тот момент, когда температура охлаждающей жидкости доходит до отметки 90 °C. Основное предназначение вентилятора — обеспечивать нормальную температуру двигателя независимо от внешних условий и режима движения автомобиля. Например, если машина стоит в пробке, то двигатель продолжает работать и нагреваться. Естественное воздушное охлаждение радиатора в это время не работает, и на помощь приходит вентилятор, который включается по сигналу датчика, установленного на радиаторе.

Датчик включения вентилятора

Датчик должен обеспечивать своевременное включение вентилятора в ситуации, когда радиатор самостоятельно не справляется с охлаждением двигателя. Если все устройства и механизмы работают исправно, то первоначально, после запуска двигателя, охлаждающая жидкость циркулирует по малому кругу, пока не нагреется до 80 °C. После этого открывается термостат и жидкость начинает двигаться по большому кругу, включающему радиатор. И только если работы радиатора недостаточно для охлаждения и температура жидкости достигает 90 °C, включается вентилятор по команде датчика, который расположен в нижней части радиатора и закреплён в специально предусмотренном отверстии. Если датчик по какой-то причине отсутствует, отверстие закрывается заглушкой.

Если вентилятор не включается при 90 °C, не стоит сразу трогать датчик. Сначала следует убедиться в том, что уровень охлаждающей жидкости не опустился ниже допустимого. Ещё одной причиной перегрева может быть неисправность термостата: если температура перевалила за 90 °C, а нижняя часть радиатора холодная, скорее всего, дело именно в этом приборе. Проверить исправность датчика можно, отсоединив клеммы и замкнув их между собой. Если при этом вентилятор включится, значит, датчик вышел из строя. Проверить датчик, который ещё не установлен на автомобиль, можно с помощью омметра. Для этого устройство опускается в воду (той частью, которая расположена внутри радиатора), которая начинает нагреваться. Если он исправен, омметр сработает при разогреве воды до температуры 90–92 °C.

Для замены вышедшего из строя датчика необходимо:

  • отключить «массу» от аккумулятора;
  • освободить систему от охлаждающей жидкости;
  • снять провода с контактов датчика;
  • ключом на 30 выкрутить гайку датчика;
  • если медная уплотнительная шайба непригодна к использованию, заменить её;
  • смазать резьбу нового датчика термостойким герметиком;
  • установить датчик на место;
  • заполнить систему жидкостью;
  • включить «массу»;
  • проверить работу датчика.

Установка радиатора Ваз 2107

Монтаж радиатора осуществляется аналогично снятию, только в обратном порядке. Дадим лишь несколько общих рекомендаций.

Помните о том, что действовать нужно очень осторожно, ведь малейший удар может снова повредить устройство. Удостоверьтесь, что все хомуты исправны и обеспечивают надежную герметичность. Если есть возможность, поставьте червячные хомуты, которые проще в работе и более надежны

Если есть возможность, поставьте червячные хомуты, которые проще в работе и более надежны

Удостоверьтесь, что все хомуты исправны и обеспечивают надежную герметичность. Если есть возможность, поставьте червячные хомуты, которые проще в работе и более надежны.

Также при необходимости замените и патрубки. Не стоит надевать дубовый и потрескавшийся патрубок обратно. Лучше заменить его на новый и эластичный. Перед надеванием на горловину шланг рекомендуется подержать в горячей воде. Так будет проще установить его, а при остывании он лучше обожмет горловину, что обеспечит хорошую герметизацию.

Если охлаждающая жидкость еще хорошая, ее можно залить обратно. Но так как она касалась многих грязных деталей, то лучше предварительно процедить ее через несколько слоев марли.

Если вы решили установить старый радиатор обратно, то нужно его промыть через патрубки с помощью специальной промывочной жидкости, которая очистит его от засора и отложений.

Диагностика неисправности

Если бы кто-то в этой области проводил статистику, то скорее всего бы выяснилось, что в 99 процентах случаях радиатор может быть неисправен по двум причинам: загрязнение или потеря герметичности.

  1. Загрязнение или накипь возникает в результате использования некачественного антифриза. Иногда водители заливают в систему простую воду, что неизбежно приведет к образованию налета. Загрязнение внутренних поверхностей и стенок трубок приводит к снижению пропускной способности механизма, а также делает менее эффективной теплоотдачу. Об этом свидетельствует частый перегрев двигателя, о котором можно судить по показателям температуры моторного масла.
  2. Повреждение целостности конструкции. Чаще всего речь идет об образовании на стенках трещин или дырок из за летящих камней или других причин. Если щель достаточно большая, то под автомобилем после простоя можно обнаружить небольшую лужицу антифриза. Если же она имеет незначительные размеры, то тосол вытекает только при прогретом моторе и тут же испаряется, не оставляя за собой следов. Но понижение уровня охлаждающей жидкости в расширительном бачке свидетельствует о том, где-то нарушена герметизация.

Для устранения неисправности или замены радиатора на новый, необходимо произвести демонтаж. Но перед этим придется слить весь антифриз из системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
