Как разобрать генератор Ваз 2110: пошаговая инструкция

Для того, чтобы разобрать генератор Ваз 2110 выполните следующие действия:

  1. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
  2. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
  3. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
  4. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
  5. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
  6. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
  7. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
  8. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
  9. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
  10. Все зависит от степени повреждения его частей. Итак:
  11. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
  12. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
  13. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
  14. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
  15. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
  16. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
  17. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
  18. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
  19. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.

Диагностика

При появлении шумов и гулов в работе двигателя необходимо проверить и найти виновника шумов. Чаще всего это является генератор, но для того чтобы исключить других виновников необходимо провести его диагностику.

Самостоятельную проверку состояния подшипников произвести не сложно, для этого лишь потребуется соблюдение пунктов, которые описаны ниже.

  1. Снимаем ремень генератора со шкивов коленчатого вала и генератора
  2. Запускаем ДВС и слушаем
  3. Если шумы, свисты, вибрации пропали и двс работает исправно и ровно, то виновником точно являются подшипники генератора.
  4. Так же можно взяться за шкив генератора и пошатать его вверх-вниз, никаких люфтов быть не должно. Крутнуть ротор вручную, свистов и скрипов быть не должно, ротор должен вращаться плавно и мягко.

Подшипник — генератор

Зависимость плотности электролита от климатических условий.  

Крестовина карданного вала — замена своими руками

Подшипники генератора смазываются консистентной смазкой.  

Подшипники генераторов не нуждаются в смазке на протяжении пробега 35 — 40 тыс км.  

Подшипники генераторов, синхронных компенсаторов и возбудителей, а также пяты и тормозные устройства гидрогенераторов должны быть выполнены таким образом, чтобы исключалась возможность разбрызгивания масла и попадания его на обмотки, контактные кольца и коллектор.  

Подшипники генератора и электродвигателя требуют не реже двух раз в год тщательной промывки и смазки. Ежедневно в процессе эксплуатации следует внимательно следить за состоянием смазочного материала и при необходимости заменять его или доливать. Нарушения в работе подшипников обнаруживаются по нагреву и ненормальному шуму.  

Дисковый генератор волн.| Волновой зубчатый редуктор.  

Подшипник генератора специальный, отличается от обычного меньшей толщиной колец, которые должны быть гибкими. В мелкосерийном производстве изготовляют дисковый волновой генератор ( рис. 13.4), который имеет два больших ролика, расположенных на эксцентриковом валу.  

Подшипники генератора смазывают при помощи шприца-нагнетателя через каждые 240 — 250 ч работы.  

Подшипники генераторов и стартеров, снабженные масленками, следует смазывать машинным маслом, костяным или автолом.  

Подшипники генератора шариковые, закрытой конструкции, не требуют добавления или замены смазочного материала в течение всего срока.  

Гайки передачи винт — гайка. / — набор металлических прокладок.  

Подшипник генератора специальный, отличается от обычного меньшей толщиной колец, которые должны быть гибкими.  

Смазывают подшипники генератора консистентной смазкой ЦИАТИМ-221. В задний подшипник закладывают смазку, предварительно сняв защитный колпачок, а в передний подшипник — в резьбовое отверстие под винт-масленку, который завертывают до упора.  

Типовая конструкция из стандартного ряда волновых редукторов общего назначения — редуктор Вз-160 ( разработка ВНИИредуктора и МВТУ им. Н. Э. Баумана. Отличительные особенности конструкции. двухопорный вал генератора, соединение кулачкового генератора с валом с помощью шарнирной муфты (, и. сварное соединение цилиндра гибкого колеса с дном. шлицевое соединение гибкого колеса с валом. соединение с натягом жесткого колеса с корпусом. цилиндрическая форма внутренней полости корпуса без внутренних углублений и карманов, упрощающая отливку и очистку после литья и механической обработки. Другие рекомендации по проектированию корпусных деталей и крышек можно посмотреть в гл. 14.  

Смазывают подшипник генератора и зацепление при сборке редуктора и периодически в процессе эксплуатации. Замену пластичной смазки рекомендуют производить примерно через 1000 ч работы.  

Альтернативные варианты генератора для ВАЗ 2110

Для снабжения электроэнергией стандартного автомобильного оборудования достаточно. На «десятке» с завода устанавливается генератор марки КАТЭК силой тока 80 А. При правильной эксплуатации он способен функционировать не менее 10 лет. Но если на автомобиль будет устанавливаться мощная акустическая система, кондиционер, дополнительное освещение, добавочное оборудование обогрева и т. д., то 80 ампер может оказаться недостаточным для удовлетворения возросших потребностей.

В такой ситуации следует задуматься о приобретении более мощного генератора. А вот использование слабого может негативно сказаться на работе аккумулятора, который не будет получать полноценный заряд и износится гораздо быстрее. Замена может потребоваться и в случае выхода из строя генератора, отработавшего свой срок. В качестве альтернативы, например, можно воспользоваться оборудованием от Нивы. Для этого, помимо самого генераторного узла, понадобятся:

  • кронштейн;
  • регулировочная планка;
  • болты крепления.

Монтаж несложен и может выполняться самостоятельно. Следующий вариант – КЗАТЭ 2110-12 90А – считается одним из самых удобных в плане обслуживания и ремонта, так как практически все его соединения сделаны на болтах. Даже выпрямительный блок здесь соединяется не путём пайки, а с помощью прижатия, поэтому диодный мост можно демонтировать и заменить, даже не снимая весь узел в сборе. Запасные части для устройства этой марки находятся в свободном доступе, их всегда можно приобрести в любом магазине автозапчастей.

Генератор КЗАТЭ 115А – это устройство является штатным для Лады Приоры в комплектации люкс, но при желании его можно установить и на ВАЗ 2110. При этом некоторой модернизации потребует штатная проводка, а именно нужно рассверлить клеммы питания, подключаемые к генератору. Помимо прочих преимуществ, таких как высокая производительность, данный агрегат работает практически бесшумно.

Генератор Старт-Вольт 120А относится к самым современным и мощным устройствам. Позволяет подключить любое оборудование, которое в автомобиле уже стало нормой, а штатный генератор с потребностями не в состоянии справиться. Производительность и мощность таких агрегатов на порядок выше, чем у штатного оборудования. При этом вес и габаритные размеры остаются идентичными. К тому же эти генераторы служат гораздо дольше и не требуют замены тех или иных деталей.

Обслуживание и проверка генератора ВАЗ

Генератор ВАЗ — достаточно надежное устройство, которое выдерживает вибрации двигателя, высокую температуру под капотом, воздействие внешней среды (грязь, влажность и т.д.). Несмотря на это, бывает так, что в самый неподходящий момент на панели приборов загорается лампа генератора, и аккумулятор начинает стремительно разряжаться. А Вы знаете, как обслуживать, а при необходимости проверить генератор в полевых условиях ?

Ходовая часть передняя и задняя подвеска ВАЗ 2110 2111 2112 Снятие рычага и растяжки передней подвески ВАЗ 2110 2111 2112 Обслуживание генератораОбслуживание генератора заключается:

в очистке наружных поверхностей. в проверке креплений генератора к двигателю. в проверке надежности соединений проводов с генератором и регулятором напряжения в проверке натяжения приводного ремня генератора (если натяжение слабое — генератор будет работать неустойчиво, если сильное — происходит быстрый износ ремня и подшипников). Проверку следует проводить через каждые 10 тыс.км. пробега. в проверке состояния ремня генератора (на нём не должно быть трещин и расслоений). в проверке состояния подшипников генератора (снять ремень и вращать ротор генератора рукой, если наблюдаются заедания, люфт, шумы или щелчки — следует заменить подшипники).

Как Вы могли заметить, самостоятельное обслуживание генератора сведено к минимуму, и не требует каких-либо специальных знаний и навыков. Этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.

Проверка и натяжение ремня генератора ВАЗ 2110Если говорить про ВАЗ десятого семейства, тогда ремень генератора по норме должен прогибаться на 10–15 мм при усилии 100 Н (10 кгс).

Рекомендуется проверять натяжение специальным индикатором, но при его отсутствии можно проверить натяжение ремня бытовым безменом. Если ремень следует подтянуть или ослабить, тогда ослабьте гайку показанную на рисунке, и перемещайте генератор от/к двигателя, и снова затяните гайку.

Проверка генератора по контрольной лампеРекомендуется проверять работоспособность генератора при запуске двигателя по контрольной лампе приборной панели (под №16). После включения зажигания до запуска двигателя лампа горит, что позволяет проверить ее работоспособность. После запуска — контрольная лампа гаснет, что говорит о нормальной работе генератора.

Если при работающем двигателе лампа ярко горит или светится в полнакала, это указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

У нормально работающей генераторной установки, при средних оборотах, напряжение должно быть в пределах 13,5…14,2В. Величину этого напряжения измеряют вольтметром на клеммах аккумулятора.Embed this video on your site

Диагностика генератораГорящая контрольная лампа зарядки АКБ не всегда говорит о неисправности внутри генератора. Чаще всего неисправность банальна и лежит ‘на поверхности’. Перед тем, как снимать генератор, рекомендуется воспользоваться схемой предварительной диагностики генератора (возможно, потребуется вольтметр со шкалой не менее 15В).

Если предварительная диагностика показала что, цепь обмотки возбуждения исправна, и неисправность находится в генераторе, то после его снятия желательно проверить все цепи, включая реле-регулятор.

Кстати, после установки ‘сильной’ акустики, сабвуфера и других источников потребления, штатный генератор может не справится. В этом случае можно заменить его на более мощный, либо доработать генератор.

Подшипник 330802 (1НР16092)

Радиальный двухрядный подшипник, комбинированный, шариково-роликовый (один ряд шариков и один ряд роликов), кодировка обозначения которого подчиняется отдельным правилам. Изделие имеет двухстороннее уплотнение и валик вместо внутреннего кольца. Подшипники такой конструкции еще именуют «помповыми», поскольку они применяются в водяных насосах автомобилей (ВАЗ), которые имеют второе название — помпа. Еще одно их название — «эскимо». Полная маркировка — 6-1НР16092EKС17, но может отличаться у разных производителей и в зависимости от конструктивных особенностей. Так, Вологодский завод и вовсе перешел на инофирменную систему условных обозначений. Изделие с устаревшей маркировкой 330802 обозначает точно такой же подшипник, часто реализуется неликвидного качества.

6 — степень точности, НР указывает на то, что тела качения шарики и ролики, первая цифра 1 — гладкий валик с кольцевой канавкой на длинном кольце, 16 и 115 — размеры. E — сепаратор из полиамида, К — конструктивное исполнение, 17 — тип закладываемой на производстве смазки (Литол-24).

Подшипник выпускается на двух заводах страны, оба из которых славятся высоким качеством продукции — VBF (23 ГПЗ, Вологда) и СПЗ (Саратовский подшипниковый завод, 3 ГПЗ), однако, на последнем они с производства сняты, хотя все еще есть в наличии у многих компаний. Для их покупки оптом можно обращаться к дилерам ЕПК или VBF в вашем регионе (некоторые осуществляют и розничную продажу). Ориентировочная цена — около 130 рублей.

Подшипник применяется в помпе (водяном насосе) переднеприводных автомобилей ВАЗ — 2108, 2109, 2110, 2111, 2112, их модификаций, а также в таких устаревших моделях как ВАЗ 1111 «Ока», «Таврия», ЛуАЗ и некоторых других.

Размеры и технические параметры подшипника 330802 (1НР16092)

Внутренний диаметр (d) — 16 мм;

Наружный диаметр (D) – 30 мм;

Ширина (В) – 39/92 мм;

Грузоподъемность динамическая — 6,5/12,7 кН;

Грузоподъемность статическая — 2,7/11,8 кН;

Номинальная частота вращения — 10000 об./мин.

На рынке в настоящее время существует многообразие торговых марок и производителей водяных насосов, каждый производитель уверяет, что именно его продукция самая лучшая. Мы попробуем беспристрастно разобраться, что к чему, и рассмотрим одну из самых востребованных позиций — это помпа для переднеприводных восьмиклапанных автомобилей «ВАЗ».

Для того, чтобы не возникло путаницы, сразу разберемся. Восьмиклапанные моторы на переднеприводных ВАЗах постоянно модернизировались и изменялись, так что указанные ниже помпы подходят ко всем двигателям, оснащенным, так называемым, «восьмым» ремнем ГРМ. Если брать по модельно, то это ВАЗ 2108, 2109, 21099, 2110, 21013, 21014, 21015, а также «Калины» и «Приоры» первых лет выпуска.

Мы закупили семь образцов насосов разных производителей — как отечественных, так и зарубежных. Но перед тем, как мы начнем представлять изделия, хотелось бы объяснить некоторые термины, которые используются ниже.

Импеллер — это невысокая крыльчатка, которая находится на оборотной стороне основной крыльчатки, его предназначение — разгружать уплотнение вал-корпус

Не менее важно наличие отверстий в основании крыльчатки — они также способствуют уменьшению нагрузки на торцевое уплотнение вала с корпусом

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

Задний подшипник

  • Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
  • При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
  • Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
  • Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
  • Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
  • Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

Заменить подшипник генератора на ВАЗ-2112 достаточно просто своими руками. Однако для совершения процесса потребуются некоторые познания в конструкции автомобиля и автоэлектрике

Особое внимание стоит уделить на качество детали, поскольку комплектующие низкого качества выходят из строя намного быстрее, чем более дорогие качественные

Замена подшипников собственными силами

Если ремонт генератора производится собственными силами, основными проблемами становятся:

  • как снять передний подшипник генератора – часто завальцовывается в корпус передней крышки, усложняется запрессовка нового изделия, так как часть корпуса разрушается при демонтаже;
  • снятие заднего подшипника – нужен съемник, имеющий подходящие размеры.

Однако, если в генераторе загудело, действовать нужно быстро, пока ротор окончательно не заклинило.

Демонтаж генератора

На некоторых авто генератор можно снять через капот, на других, например, ВАЗ 2112, потребуется эстакада, яма либо подъемник. Последовательность демонтажа выглядит следующим образом:

  1. отключение клеммы «–» от аккумулятора;
  2. ослабление гайки натяжителя;
  3. демонтаж ремня генератора;
  4. отключение клемм бортовой системы от демонтируемого узла;
  5. снятие защиты двигателя;
  6. откручивание двух крепежных болтов снизу;
  7. извлечение генератора снизу.

После этого ремонт продолжается на столе или в тисках. На данном этапе размеры, которые имеет передний и задний подшипник авто генератора, пользователю еще неизвестны, если отсутствует мануал.

Полная разборка

Так как проверить на биение подшипник генератора можно только после полной разборки, необходимо придерживаться последовательности действий:

  1. нанесение меток – маркером, краской или цветным лаком для ногтей отмечается взаимное расположение кожуха, передней крышки и корпуса;

  1. демонтаж шкива – ротор аккуратно блокируется отверткой от прокручивания, шкив отворачивается ключом;

  1. снятие кожуха – он обычно фиксируется защелками, которые нужно откинуть отверткой, чтобы снять указанную деталь;

  1. демонтаж передней крышки – отверткой откручиваются винты.

Под кожухом расположен регулятор напряжения, диодный мост, фиксаторы щеток, конденсатор. Прежде, чем заменить подшипник, следует проконтролировать износ щеток, работоспособность диодного мостика и реле напряжения, чтобы увеличить следующий межремонтный период.

Внимание: Якорь (ротор) извлекается из статорной обмотки с насаженным на вал задним подшипником, передний при этом остается внутри соответствующей крышки. Перед заменой стандартных расходников необходимо проверить подшипники:

Перед заменой стандартных расходников необходимо проверить подшипники:

  • задний – пальцами прокручивается наружная обойма, которая не должна издавать при вращении посторонних звуков, и не иметь люфта;
  • передний – здесь, наоборот, прокручивается внутренняя обойма и контролируется люфт при раскачивании подшипника внутри посадочного места пальцами.

Производители дружно рекомендуют сменить переднюю крышку вместе с подшипником, особенно если он завальцован внутри посадочного места. На практике для снижения бюджета ремонта крышку оставляют для дальнейшей эксплуатации, поскольку она стоит 150 – 300 рублей.

Передний подшипник

Если по результатам предыдущего теста требуется замена переднего подшипника генератора, старое стандартное изделие извлекается из передней крышки:

  • подшипник можно выбить внутрь, положив крышку на кирпичи наружной стороной вверх;
  • либо закрепить крышку в тисках;
  • или использовать специальный съемник.

При наличии вальцовки этот фиксирующий элемент разбивается безвозвратно.

После того, как владелец снял выработавший ресурс расходник, внутрь передней крышки монтируется новый подшипник:

  1. крышка переворачивается внутренней стороной вверх;
  2. посадочная поверхность обрабатывается герметиком;
  3. на наружную обойму устанавливают втулку подходящего диаметра;
  4. легкими ударами забивают подшипник внутрь посадочного места до упора;
  5. смазываем шарики между обоймами или набиваем смазку в специальные отверстия.

Проверенный на биение подшипник готов к эксплуатации, сборка осуществляется в обратной последовательности.

Задний подшипник

Производится замена заднего подшипника генератора следующим образом:

  • демонтаж своими руками – губки съемника обхватывают наружную обойму, вращением центрального винта подшипник стягивается с посадочного места;
  • установка – стандартное изделие насаживается на вал, на внутреннюю обойму устанавливается втулка подходящего диаметра, после чего, по ее поверхности производится постукивание молотком.

Затем остается смазать подшипник и проконтролировать биение, вращение наружной обоймы. Подшипник закрытого типа или с резиновыми уплотнениями уже смазанный на заводе, что снижает время ремонта и его бюджет.

Возможные неисправности

По каким симптомам можно понять, что подшипники на генераторе пора менять:

  1. Устройство загудело. Если зашумел генераторный узел после запуска мотора, то скорей всего, причина заключается в неработоспособных подшипниковых устройствах. Бывает такое, что устройства гудели, а потом перестали. Не нужно думать, что проблема решилась сама собой, детали все равно надо будет сменить.
  2. Аккумулятор заряжается нестабильно, это обусловлено проблемами в работе вала, в частности, его вращении. Об этой проблеме может сообщить контрольный индикатор на приборной панели авто.
  3. Происходит проворачивание шкива узла.
  4. Замена подшипников также должна осуществляться в том случае, если устройства сильно перегреваются. Перегрев обусловлен высоким трением изношенных составляющих элементов (автор видео — канал altevaa TV).

Читать далее: Скоро в России появится лифтованный Рено Логан

Вкратце о причинах, по которым эти детали могут выходить из строя:

  1. Произошел износ составляющих элементов, в частности, тела качения, сепаратора, уплотнительной составляющей или дорожки качения. Многие автовладельцы думают, что если смазать подшипник в такой ситуации, то это позволит решить проблему, но это неверно. От износа не избавиться, поэтому детали придется менять.
  2. Все подшипниковые элементы изначально смазываются при установке. Каждый автовладелец, который устанавливал и смазывал детали знает, насколько смазка подшипников генератора важна для работоспособности узла. Если же по каким-то причинам смазка вышла или ее уровень недостаточный, это может привести к ускоренному износу детали.
  3. Причина также может заключаться в повороте наружной обоймы в корпусе девайса на валу ротора. Такая причина также обусловлена износом элементов или их браком.
  4. Внутрь конструкции детали могли попасть абразивные частицы, это приведет к появлению не только шума, но и скрипа.
  5. Неисправность ремешка, использование неподходящего или дефектного ремня на валу.
  6. Дисбаланс шкива. При такой неисправности нужно сначала выяснить, по каким причинам произошел дисбаланс, после чего решить эту проблему.
  7. Проворачивание шкива (автор видео — Geha Lavbinovich).

Процесс замены подшипников генератора

Общий вид переднего и заднего подшипника генератора

Существующий люфт свидетельствует о том, что подшипник действительно вышел из строя.

Итак, рассмотрим, поэтапный процесс замены изделия на ВАЗ-2112.

  1. Устанавливаем автомобиль на яму или эстакаду. Главное, чтобы был доступ снизу.
  2. Демонтируем «клемму минус».
  3. Снимаем ремень генератора.

    Вытягиваем ремень генератора через щель

  4. Для дальнейшего выполнения работ понадобится демонтировать сам генератор.
  5. Отключаем подходящие провода к генератору.

    Отключаем все провода, которые подходят к генератору

  6. Ослабляем гайку, которая удерживает натяжной болт.
  7. Демонтируем регулировочный болт.

    Откручиваем и демонтируем регулировочный болт генератора

  8. Снимаем нижнюю защиту двигателя.

    Проводим демонтаж защиты двигателя

  9. Откручиваем 2 болта нижнего крепления.
  10. Проводим демонтаж генератора. Вынимается он через низ.

    Откручиваем крепления и проводим демонтаж генератора

  11. Когда, генератор в руках, его можно положить на стол. Теперь, можно приступить непосредственно к ремонту.
  12. Заблокировав ротор от проворачивания, снимаем шкив.
  13. Демонтируем кожух. Для этого необходимо оттянуть защелки.

    Блокируем ротор и откручиваем шкив

  14. Снимаем переднюю и заднюю крышку.

    Схема разборки генератора

  15. Теперь смело, переходим непосредственно к замене подшипника.

    При помощи молотка выбиваем ротор с крышки вместе с подшипником

  16. Демонтировать изделие можно при помощи специального съемника, или просто выбив с посадочного места.
  17. Монтаж проводится в обратной последовательности.

Замена подшипников

  1. Хорошо чистим несущие элементы.

    Разобранный генератор

  2. Наносим герметик в посадочное место.

    Нанесение герметика

  3. Запрессовываем новые подшипники.

    Один подшипник запрессован

  4. Сложнее всего запрессовывать внутренний подшипник. Сначала его снимаем. Есть съёмник, но если его нет в наличии, то используем обычный ключ.

    Снятие подшипника без использования съёмника

  5. Одеваем новый.

    Новый подшипник готов к эксплуатации

Дальше собираем генератор и устанавливаем его обратно!

>

Какие подшипники стоят на генераторе ваз-2112

К выбору подшипника стоит относиться серьёзно, поскольку именно от этой детали зависит стабильное напряжение в бортовой сети, а также износ непосредственно генератора.

Поскольку в узле 2 подшипника – передний и задний, то каждый из них имеет свою маркировку и размеры.

Так, передние помечаются – 6302 или 6303, а вот задние – 6202 или 6203.

Передний и задний подшипники генератора

Поскольку на рынке автомобильных запасных частей много подделок, особенно, что касается подшипников, поэтому при выборе стоит уделить особое внимание производству этого изделия. От качества будет зависеть износ многих других деталей генератора. Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм

Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм.

Оригинал

6303-10В – это оригинальный каталожный номер подшипника генератора для 10 серии автомобилей Лада производства АвтоВАЗ. Средняя стоимость изделия составляет до 150 рублей.

Аналоги

Не оригинальные подшипники., планка, и штекер. Вологодские подшипники VBF

Кроме оригинала, можно купить заменитель изделия. Конечно, сейчас подшипники могут подбираться при наличии размера или номера, но производители аналогов решили все-таки выпускать качественные изделия для автомобилей.

Наименование производителя Каталожный номер Стоимость
FAG 6303 450
Nachi 6203ZZ 150
NTN 6203ZZ 180
Koyo 6303C3 200
SNR 6203.ZZ 400

Существует несколько причин выхода из строя подшипника генератора:

>

  • Износ. Как и любая деталь, подшипник генератора выходит из строя в процессе эксплуатации.
  • Нарушение правил эксплуатации и обслуживания ведет к тому, что изделие выйдет из строя.
  • Внешние факторы, такие как грязь, соль и дорожная химия ведет к тому, что деталь подвержена повышенному износу.
  • Плохое качество может стать причиной преждевременного выхода из строя.
  • Отсутствие смазки. Смазка могла высохнуть в течение времени.

    Смазки почти не видно

Начало работы

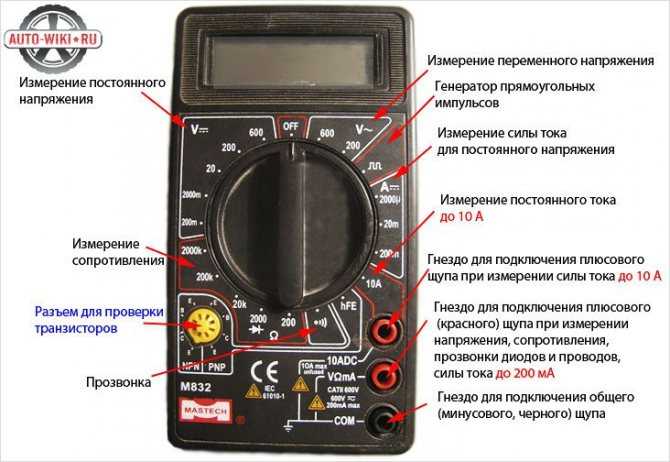

Устройство мультиметра Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.


Схема генератора

Итак, проверка включает несколько этапов:

  • Осмотр реле-регулятора.
  • Проверка диодного моста.
  • Проверка статора.
  • Проверка ротора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
