Затяжка распредвала ваз 2109

Как добраться до распределительного вала?

Чтобы добраться до распредвала ВАЗ 2109, понадобится демонтировать несколько деталей. Вооружитесь следующими инструментами:

  • шестигранник;
  • гаечный ключ на 13 или аналог с накидной головкой;
  • сменная головка на 10;
  • рукоятка трещотки.

Для начала работ обесточьте свою «девятку», отключив АКБ. Затем нужно поставить поршень первого цилиндра в положение верхней мертвой точки.

Теперь демонтируем устройства, которые помешают проводить работу, в следующем порядке:

  1. Воздушный фильтр.
  2. Бензонасос.
  3. Трамблер.
  4. Займемся шестеренкой. Скиньте с нее ремень ГРМ и оцените ее состояние. Установка разрезной шестерни понадобится, только если старая имеет визуальные дефекты: сколы, повреждения, деформации. Если все в порядке, просто снимите ее, открутив крепление. Не забудьте забрать шпонку, не потеряйте ее.
  5. Демонтируйте корпус привода, на котором размещается трамблер.
  6. Теперь путь к корпусу распределительного вала свободен.
  7. Снимайте все крепления корпуса, их всего 10 штук.
  8. Далее вытаскивайте шпильки крепления. Когда все шпильки были извлечены, можно снять корпус.

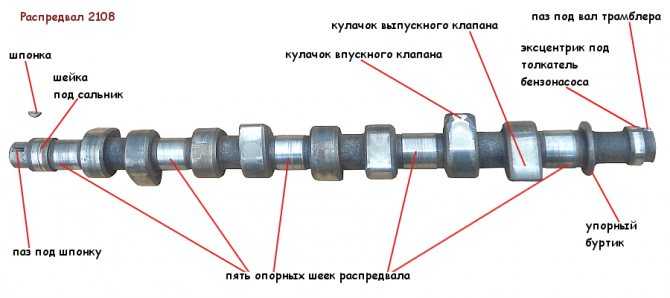

  9. А вот и распределительный вал. Теперь его можно извлечь из постели и осмотреть.

Замена распредвала ВАЗ 2109 потребуется, если он погнут, либо кулачки повреждены. Новый обойдется примерно в 1000 рублей. Установка распредвала производится в обратной последовательности. Соблюдайте порядок затяжки болтов на корпусе, чтобы часть узла была собрана нормально и все детали заняли свое положение. Более конкретную информацию о том, как нужно выполнить затягивание, можно найти в руководстве пользователя к автомобилю.

Как установить поршни двигателя 21083 в ВМТ

Проведем такую установку на примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

На двигателе 21083 имеются заводские установочные метки, при совмещении которых поршни первого и четвертого цилиндров установятся в верхнюю мертвую точку:

Метка — точка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

Метка — точка на зубчатом шкиву коленчатого вала и метка — вырез на корпусе масляного насоса

Метка — черта на маховике двигателя и метка (треугольный вырез) на шкале градусов в лючке картера сцепления

— Большая шлицевая отвертка

— Ключ на «19» или головка с воротком

— Снимаем корпус воздушного фильтра двигателя

— Снимаем защитную крышку привода ГРМ

Как установить поршни двигателя в верхнюю мертвую точку (ВМТ)

Совмещаем заводские установочные метки двигателя

Для этого вращаем коленчатый вал двигателя по часовой стрелке за шлицы маховика при помощи большой отвертки до совмещения метки на шкиву распределительного вала и метки на задней крышке привода ГРМ (см. фото выше).

Можно вращать коленчатый вал за болт крепления шкива привода генератора ключом на «19». Но для доступа к нему придется снять правое колесо, правый защитный брызговик двигателя, шкив генератора. Плюсом такой дополнительной работы будет контроль над совмещением меток на шкиву коленчатого вала и метки на корпусе масляного насоса.

Контролируем совмещение установочных меток

См. три фото выше.

Метка — точка на шкиву распредвала должна стоять строго напротив метки — выступа на задней крышке привода ГРМ.

Метка — черта на маховике напротив середины треугольного вырезе в шкале градусов, в лючке на картере сцепления. Видна если снять заглушку лючка.

И если контролируется метка на коленчатом валу двигателя:

Метка — точка на шкиву коленчатого вала напротив метки — выреза на отливе корпуса масляного насоса.

При таком расположении установочных меток двигателя 21083 его поршни в первом и четвертом цилиндрах будут находится в верхней мертвой точке (ВМТ). При этом в первом цилиндре будет такт сжатия, а в четвертом выпуска отработанных газов.

Для установки поршней второго и третьего цилиндров двигателя в верхнюю мертвую точку вращаем коленчатый вал по часовой стрелке пока метка на шкиву распредвала не обойдет полный круг — 360 градусов и не станет напротив метки на задней крышке привода ГРМ. При этом метки на маховике видно не будет, метка на шкиву коленчатого вала так же будет расположена напротив выреза в отливе корпуса масляного насоса.

Примечания и дополнения

— Что такое ВМТ (верхняя метрвая точка)? ВМТ — крайнее верхнее положение поршня в цилиндре.

— На некоторых разновидностях масляных насосов двигателя 21083 нет отлива с вырезом, поэтому при выставлении меток необходимо ориентироваться на штифт для установки шкива привода генератора на звездочке распредвала и прорезь в нижней части корпуса масляного насоса.

Ремонтные работы на двигателе с установкой поршней в ВМТ

Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?

Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал. Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал. Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.

Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.

Если ремень ГРМ уже снят и надо выставить положение коленвала и распредвала, то начать следует с того, чтобы убедиться, что ни один из поршней не находится в верхней мёртвой точке. Это нужно для того, чтобы, когда проворачивали распредвал, клапана не упёрлись в поршень и не погнулись.

Теперь приступаем к установке распредвала в нужное положение. Для этого нам понадобится снять клапанную крышку и смотреть, в какую сторону смотрят кулачки. В данном случае нам интересны не все кулачки, а только те, которые отвечают за первый цилиндр, так как мы будем выставлять ВМТ именно первого цилиндра.

Под клапанной крышкой мы увидим коленвал, а на нём много кулачков (всего 8, по 2 кулачка на цилиндр). Первые два кулачка- это и есть наш первый цилиндр. И нам надо выставить вал таким образом, чтобы эти два кулачка одновременно надавливали на клапана. Это будет ВМТ, перекрытие клапанов. В это же время кулачки четвёртого цилиндра (два дальних кулачка) не будут давить на клапана, а будут смотреть вверх буквой V. Это и есть ВМТ. Прелесть в том, что распредвал сам правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно устанавливать коленвал.

Теперь надо поршень первого или четвёртого цилиндра установить в ВМТ, без разницы на какой из них смотреть, они двигаются синхронно. Лучше посветить фонариком в свечное отверстие, там будет виден поршень. Когда поршень предположительно достигнет верхней мёртвой точки, нужно вставить в свечное отверстие что-то длинное, например, отвёртку. Проворачивая на несколько градусов коленвал туда-сюда, можно поймать ВМТ, отвёртка вылезет на максимальную величину. Всё, метки установлены, можно надевать ремень ГРМ.

Ремень ГРМ надевается сначала на коленвал, затем на распредвал, максимально натягивается с правой от звёздочек стороны, а с левой стороны натягивается роликом натяжителя.

2.7. Снятие и установка распредвала

ОБЩИЕ СВЕДЕНИЯ

Распредвал и привод клапанов 4-цилиндрового бензинового двигателя

1. Крышки коренных подшипников
2. Гайка, 20 Н·м
3. Шпонка (работающая без затяжки)
4. Распредвал
5. Конусные сухари клапана
6. Наружная и внутренняя пружины
клапана
7. Направляющая клапана. Ремонтное исполнение с буртиком
8. Головка блока цилиндров
9. Уплотнительное кольцо
10. Направляющие клапанов
11. Клапаны
12. Заглушка
13. Заглушка
14. Нижняя тарелка пружины клапана
15. Маслосъемный колпачок
16. Верхняя тарелка пружины клапана.
Обозначение: широкая фаска снаружи, фаска внутри
17. Гидравлический тарельчатый толкатель

4-ЦИЛИНДРОВЫЙ БЕНЗИНОВЫЙ ДВИГАТЕЛЬ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять верхний кожух зубчатого ремня.
2. Снять крышку головки блока цилиндров.
3. Установить коленвал в положении ВМТ для
1 цилиндра (см. подраздел 2.5.2).
Предупреждение

Положение коленвала
двигателя больше не изменять.

4. Ослабить зубчатый ремень и снять сверху с
зубчатого колеса распредвала (см. подраздел
2.5.1).
5. Заклинить распредвал
спереди шипом. Для этого вставить подходящий шип или прочную отвертку
в отверстие зубчатого колеса распредвала и упереть в верхний край
головки блока цилиндров. Для того чтобы избежать повреждения уплотняющей
поверхности головки блока цилиндров, подложить деревянную прокладку.
Прочно удерживая отвертку, ослабить болт крепления распредвала. Отвинтить
и снять зубчатое колесо распредвала, в случае необходимости вбить
легкими ударами резинового молотка. Снять шпонку с распредвала.
6. Пометить все крышки коренных подшипников.
Четыре крышки, справа-налево, смотря по ходу движения, пометить цифрами
от 1 до 4.
7. Снять крышки 1 и 3. Затем отвинтить крест-накрест
попеременно крышки 2 и 4.
8. Вынуть распредвал.
Предупреждение

Если будут
выниматься тарельчатые толкатели, их надо пометить для того, чтобы
снова можно было установить на прежние места. Складывать тарельчатые
толкатели поверхностью скольжения (смещая в сторону распредвала)
вниз.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой при необходимости
можно проверить биение распредвала в заводских условиях. Граница износа:
0,01 мм.
2. Если на
двигателе с большим пробегом или шумами в приводе клапанов вновь будет
устанавливаться прежний распредвал, рекомендуется проверить осевой
зазор. Граница износа: 0.15 мм. Измерение проводится при снятых тарельчатых
толкателях и установленных первой и последней крышках коренных подшипников.
3. Установить новое уплотнительное
кольцо распредвала. Предварительно смазать маслом губы и внешний край
уплотнительного кольца.

4
Сделать пробную установку крышек подшипника,
обращая внимание на положение центров. Крышки должны быть установлены
так, чтобы отверстия крышек и головки блока цилиндров совпадали
При
этом обращать внимание на метки

5. Если снимались тарельчатые толкатели,
установить их на прежние места. Тарельчатые толкатели смазать тонким
слоем масла и при установке не перекашивать.

Предупреждение
Тарельчатые
толкатели местами менять нельзя!

6. Смазать маслом и установить распредвал.

Предупреждение
При этом кулачки
1 цилиндра должны быть направлены вверх. Установить крышки подшипников
согласно меткам

Обращать внимание на положение центров

7. Затянуть крышки 2 и 4 крест-накрест
моментом 20 Н·м.

8. Установить 1 и 3 крышки и затянуть
моментом 20 Н·м.

9. Установить шпонку распредвала.
Установить приводную шестерню и затянуть моментом 80 Н·м, удерживая
при этом зубчатое колесо шипом.

10

Надеть зубчатый ремень на зубчатое
колесо распредвала, обращая внимание на правильное положение промежуточного
вала и виброгасителя (см. подраздел 2.5.2)

11. Натянуть зубчатый ремень (см.
подраздел 2.5.1).

12

Установить новую прокладку крышки
головки блока цилиндров, осторожно затянув болты крышки моментом 10
Н·м. 13

Установить ограждение зубчатого
ремня

13. Установить ограждение зубчатого
ремня.

Предупреждение
Если будут
установлены новые тарельчатые толкатели, двигатель в течение примерно
30 минут запускать нельзя, в противном случае клапана упрутся в
поршни!

Замена прокладки ГБЦ на ВАЗ 2109

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.


Уплотнители ГБЦ

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

  1. Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
  2. Снимите термостат, только не забудьте перед этим слить ОЖ.
  3. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
  4. Отключите приемную трубу глушителя от выпускного коллектора.
  5. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
  6. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
  7. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
  8. Аналогичным образом отключите центральный высоковольтник.
  9. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
  10. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
  11. Отключите питающую проводку от электромагнитного клапана.
  12. Снимите шланг вакуумного усилителя с патрубка впускной трубы.
  13. Отключите трубку от вакуумного корректора зажигания.
  14. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
  15. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
  16. Немного раскачайте головку рывками, после чего снимите элемент.
  17. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
  18. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.


Процедура замены Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

  • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
  • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
  • Вращайте держатель, следите за показателями;
  • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
  • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

  • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
  • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
  • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
  • Перед работой убедитесь, что держатели находятся в исправном состоянии.


Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.


Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Как Выставить Ремень Грм На Ваз 2109 ~ AUTOINTERLINE.RU

Поломка ремня и порядок установки ВАЗ 2109

Каждому необходимо знать, как установить время работы ВАЗ 2109, потому что никто не застрахован от разрыва ленты. К счастью, вы невыразимы, если вы стали владельцем автомобиля с 8-клапанным двигателем объемом 1,5 литра. На них, когда ремень сломан, клапаны остаются невредимыми, а на остальных, к сожалению, необходимо отремонтировать головку цилиндров.

ЭТО ИНТЕРЕСНО: Ремонт акпп ауди а4

Как определить, разорван ли зубчатый ремень? Просто, поскольку искра исчезает, двигатель не запускается, и коленчатый вал вращается быстрее обычного. Конечно, как правильно установить время работы ВАЗ 2109, вам нужно знать, когда заменяете ремень. Теперь рассмотрим этот случай.

Как снять зубчатый ремень ВАЗ 2109?

Перед началом работы поместите упоры под задние колеса и выжмите ручной тормоз. Это предотвратит скатывание автомобиля. Ослабьте болты на правом переднем колесе, так как его нужно будет снять.

Поднимите правую сторону гнезда и, наконец, снимите колесо (выбросьте его под картер двигателя, чтобы в случае падения автомобиль не упал на тормозной диск). Откройте капот и используйте 10-ключ для снятия трех болтов, закрепляющих защитный кожух распределительного вала. Все, теперь у вас есть общее представление об этом, вы можете продолжить.

Теперь ослабьте гайку на генераторе и снимите приводной ремень. Это будет мешать замене, поскольку вам необходимо снять шкив с коленчатого вала. Ключ от 19 (вы можете даже воздушный шарик), отвинтите болт, который привинчивает шкив к коленчатому валу.

На карбюраторных вариантах автомобилей можно вставить отвертку в паз шкива или небольшую клавишу, чтобы не вращать коленчатый вал. На инжекторе придется использовать помощь партнера, который сядет в салоне и нажимает на педаль тормоза (в то время как вам нужно включить пятую скорость).

При отвинчивании болта необходимо ослаблять натяжной ролик ВАЗ 2109 для облегчения снятия ремня. Для этого возьмите ключ до 17 и отвинтите гайку. И вы можете полностью снять зубчатый ремень ВАЗ 2109, потому что при установке нового ремня его также следует заменить.

Снимите ремень со шкивов и обратите внимание на состояние насоса. он не должен иметь никаких зазоров, потяните его шкив в стороны

Характерной особенностью присутствия люфта и сильного развития жидкого насоса может быть появление развития вдоль края пояса. Если он есть, вы должны немедленно заменить насос.

ДВИГАТЕЛЬ

Деталь Резьба Момент затяжки, Н.м (кгс.м)
Болт крепления головки цилиндров М12х1,25, См. раздел Двигатель
Гайка шпильки крепления впускного и выпускного коллекторов М8 20,87–25,77 (2,13–2,63)
Гайка крепления натяжного ролика М10х1,25 33,23–41,16 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала М8 18,38–22,64 (1,87–2,31)
Болт крепления шкива распределительного вала М10х1,25 67,42–83,3 (6,88–8,5)
Винт крепления корпуса вспомогательных агрегатов М6 6,66–8,23 (0,68–0,84)
Гайки шпилек крепления выпускного патрубка рубашки охлаждения М8 15,97–22,64 (1,63–2,31)
Болт крепления крышек коренных подшипников М10х1,25 68,31–84,38 (6,97–8,61)
Болт крепления масляного картера М6 5,15–8,23 (0,52–0,84)
Гайки болта крышки шатуна М9х1 43,32–53,51 (4,42–5,46)

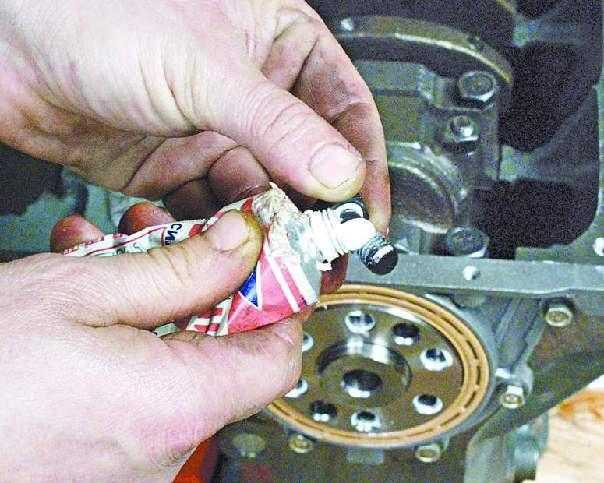

Болт крепления маховика М10х1,25 60,96–87,42 (6,22–8,92)
Болт крепления насоса охлаждающей жидкости М6 7,64–8,01 (0,78–0,82)
Болт крепления шкива коленчатого вала М12х1,25 97,9–108,78 (9,9–11,1)
Болт крепления подводящей трубы насоса охлаждающей жидкости М6 4,17–5,15 (0,425–0,525)
Гайка крепления приемной трубы глушителя М8 20,87–25,77 (2,13–2,63)
Гайка крепления фланца дополнительного глушителя М8 15,97–22,64 (1,63–2,31)
Гайка крепления троса сцепления к кронштейну М12х1 14,7–19,6 (1,5–2,0)
Гайка болта крепления передней опоры силового агрегата М10х1,25 41,65–51,45 (4,25–5,25)
Гайка болта крепления левой опоры силового агрегата М10х1,25 41,65–51,45 (4,25–5,25)
Гайка крепления кронштейна левой опоры к силовому агрегату М10х1,25 31,85–51,45 (3,25–5,25)
Гайка крепления задней опоры силового агрегата М10х1,25 27,44–34 (2,8–3,47)
Гайка болта крепления кронштейна задней опоры к силовому агрегату М12х1,25 60,7–98 (6,2–10)
Болт крепления маслоприемника к крышке коренного подшипника М6 8,33–10,29 (0,85–1,05)
Болт крепления маслоприемника к насосу М6 6,86–8,23 (0,7–0,84)
Болт крепления масляного насоса М6 8,33–10,29 (0,85–1,05)
Болт крепления корпуса масляного насоса М6 7,2–9,2 (0,735–0,94)
Пробка редукционного клапана масляного насоса М16х1,5 45,5–73,5 (4,64–7,5)
Датчик контрольной лампы давления масла М14×1,5 24–27 (2,45–2,75)
Гайки крепления карбюратора М8 12,8–15,9 (1,3–1,6)
Гайка крепления крышки головки цилиндров М6 1,96–4,6 (0,2–0,47)

Порядок затяжки распредвала ваз 2109 8 клапанов

Разборка . Если требуется замена только какой-либо одной детали, то можно не разбирать полностью головку цилиндров и снять только то, что необходимо для замены.

Установите головку цилиндров на подставку, отсоедините шланг от заборника теплого воздуха, отверните гайки и снимите карбюратор с проставкой, теплоизолирующий экран карбюратора, а затем впускную трубу и выпускной коллектор (одновременно снимается заборник теплого воздуха).

Снимите отводящий патрубок рубашки охлаждения двигателя. Выверните датчик указателя температуры охлаждающей жидкости, датчик контрольной лампы давления масла и свечи зажигания.

Отверните гайки и снимите топливный насос с прокладками, проставкой и толкателем. Отсоедините от головки цилиндров корпус вспомогательных агрегатов.

Рис. 2.54. Разборка головки цилиндров: 1 – головка цилиндров; 2 – распределительный вал; 3 – задний корпус подшипников распределительного вала; 4 – прокладка; 5 – крышка головки цилиндров; 6 – передний корпус подшипников распределительного вала; 7 – сальник

Снимите корпусы подшипников 3 и 6 (рис. 2.54) распределительного вала. Выньте распределительный вал 2 из опор головки цилиндров и снимите с него сальник 7.

Рис. 2.55. Детали механизма привода клапанов: 1 – клапан; 2 – направляющая втулка; 3 – стопорное кольцо; 4 – маслоотражательный колпачок; 5 – опорная шайба пружин; 6 – внутренняя пружина; 7 – наружная пружина; 8 – тарелка пружин; 9 – сухари; 10 – регулировочная шайба; 11 – толкатель

Рис. 2.56. Сжатие пружин клапанов: 1 – приспособление 67.7823.9505

Выньте из отверстий головки цилиндров толкатели 11 (рис. 2.55) клапанов с регулировочными шайбами 10. Освободите клапаны от сухарей 9, сжимая пружины клапанов приспособлением 67.7823.9505 (рис. 2.56). Снимите пружины с тарелками. Поверните головку цилиндров и выньте с нижней стороны клапаны. Снимите маслоотражательные колпачки с направляющих втулок и опорные шайбы пружин.

Сборка . Установите опорные шайбы пружин. Смажьте моторным маслом клапаны и новые маслоотражательные колпачки (старые использовать не допускается). Оправкой 41.7853.4016 напрессуйте на направляющие втулки колпачки. Вставьте клапаны в направляющие втулки, установите пружины и тарелки пружин.

Сжимая пружины приспособлением 67.7823.9505 (см. рис. 2.56), установите сухари клапанов. Вставьте в отверстия головки цилиндров толкатели клапанов с регулировочными шайбами.

Рис. 2.57. Установочные втулки корпусов подшипников распределительного вала

Очистите сопрягающиеся поверхности головки цилиндров и корпусов подшипников от остатков старой прокладки, грязи и масла. Поставьте установочные втулки (рис. 2.57) корпусов подшипников распределительного вала.

Рис. 2.58. Положение кулачков первого цилиндра при укладке распределительного вала в опоры головки цилиндров

Смажьте моторным маслом опорные шейки и кулачки распределительного вала и уложите его в опоры головки цилиндров в таком положении, чтобы кулачки первого цилиндра были направлены вверх (рис. 2.58).

Рис. 2.59. Нанесение герметика на поверхность головки цилиндров

На поверхности головки цилиндров, сопрягающейся с корпусами подшипников, в зоне крайних опор распределительного вала нанесите герметик типа КЛТ-75ТМ или аналогичный ему герметик типа ТБ-1215 (рис. 2.59).

Запускать двигатель разрешается не ранее, чем через 1 ч после нанесения герметика.

Установите корпусы подшипников и затяните гайки их крепления в два приема:

Рис. 2.60. Порядок затягивания гаек крепления корпусов подшипников распределительного вала

1. Предварительно затяните гайки в последовательности, указанной на рис. 2.60, до прилегания поверхностей корпусов подшипников к головке цилиндров следя за тем, чтобы установочные втулки корпусов свободно вошли в свои гнезда.

2. Окончательно затяните гайки моментом 21,6 Н·м (2,2 кгс·м) в той же последовательности.

Немедленно после затяжки гаек крепления корпусов подшипников тщательно удалите остатки герметика, выдавленного из зазоров при затяжке, в зонах, сопрягаемых с прокладкой крышки головки цилиндров и с корпусом вспомогательных агрегатов. Не удаленные полимеризовавшиеся остатки герметика в указанных местах приведут к течи масла через уплотнения.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

  1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

  1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
  2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
  3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

  • рожковый ключ на 13 и 17;
  • щуп 0,15 мм.

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

  1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
  2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o Угол поворота распредвала, o Номера цилиндров Номера регулируемых клапанов
4 и 3 8 и 6
180 90 2 и 4 4 и 7
360 180 1 и 2 1 и 3
540 270 3 и 1 5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

Распредвал 2108


Двигатели 2108, 21081, 21083 имеют распределительный вал установленный в головке блока.

Назначение распределительного вала (распредвала) 2108

Распределительный вал двигателя (2108, 21081, 21083) является частью его газораспределительного механизма (ГРМ). Он выполняет функцию привода клапанов, так как своими кулачками при вращении попеременно (в определенной последовательности) нажимает на их толкатели.

Помимо этого распредвал является приводом распределителя зажигания (трамблера) и бензонасоса.

Устройство распредвала 2108

Распределительный вал двигателя — высокоточная деталь, отлитая из чугуна. Кулачки, шейки и поверхность под сальник вала для повышения прочности отбеливаются на глубину до 0,2 мм.

Распредвал имеет пять шеек для установки в опоры головки блока двигателя. Сверху он закреплен корпусом подшипников распредвала, состоящим из двух половинок и установленном на шпильки.


Распредвал 2108 и его корпуса

Помимо этого, для предотвращения осевого смещения, распредвал имеет упорный буртик, расположенный между торцом задней опоры вала и корпусом вспомогательных агрегатов. Так же на валу имеется эксцентрик привода топливного насоса. В торце вала выполнен паз для соединения с валом трамблера. На другом конце на шпонке устанавливается шестерня привода ГРМ закрепленная болтом.

Смазка распределительного вала производится под давлением через отверстия в опорах головки блока.


Опоры распредвала 2108 в головке блока

Как работает распределительный вал

Распределительный вал вращается за счет привода на его шкив ремнем ГРМ от шкива на коленчатом валу. При этом он нажимает в определенной последовательности своими кулачками на толкатели клапанов заставляя их открываться. Положение распределительного и коленчатого валов относительно друг друга устанавливается по специальным меткам. В результате достигается своевременное открытие-закрытие клапанов на определенных фазах при работе двигателя (впуск-сжатие-рабочий ход-выпуск). Одновременно эта работа синхронизируется с работой распределителя зажигания (трамблера) так как он так же приводится в движение распредвалом. Соответственно искра на свечи зажигания проскакивает в нужный момент.

Помимо этого распредвал приводит в движение топливный насос (бензонасос) системы питания двигателя. Эксцентрик на валу воздействует на стержень толкателя.

Неисправности распределительного вала

Износ шеек распределительного вала

Износ поверхности под сальник

Износ опор распредвала в головке блока и корпусе

Биение распредвала

В результате износа опор распредвала (в корпусе и головке блока) происходит его биение, что негативно сказывается на работе клапанного механизма. Допустимое биение шеек распредвала 0,02 мм.

Как следствие повышенный шум из-под клапанной крышки двигателя, неустойчивые обороты холостого хода двигателя.

Применяемость распределительного вала 2108

На карбюраторных двигателях 2108, 21081, 21083 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливается распределительный вал 2108-1006015.

На инжекторный двигатель 2111 автомобилей ВАЗ 21083, 21093, 21099 в ряде случаев устанавливается распределительный вал 2110-1006015 или 2111-1006015, имеющий на конце штифт под датчик фаз (в ЭСУД с двумя датчиками кислорода под нормы Евро-3).

Тюнинг распределительного вала 2108

Самый простой — замена на распределительный вал 2110 с большими кулачками (впускной-9,6±0,1 мм, выпускной-9,3±0,1 мм) и иными углом развала кулачков и и высотой подъема позволяющими увеличить динамические характеристики автомобиля (улучшенный разгон и повышенную скорость передвижения). При этом теряется приемистость двигателя на «низах», его приходится крутить до больших оборотов. что снижает ресурс.

Более сложный — установка разрезной шестерни, позволяющей самостоятельно изменять фазы газораспределения и добиваться от двигателя либо скорости, либо приемистости на «низах», по желанию.

Примечания и дополнения

Что такое отбеливание шеек и кулачков распредвала? Отбеливание — процесс придания повышенной твердости элементам чугунной детали путем нагрева и последующего резкого охлаждения. Деталь приобретает повышенную твердость (на отбеленных участках образуется белый чугун-цементит), но вместе с тем хрупкость.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
