Что такое ацп датчика массового расхода воздуха

Характеристики ДВС 21124

Задача увеличить мощность перед конструкторами не стояла, гораздо важнее было повысить экологический стандарт, и избавиться от опасности повреждения клапанов поршнями, если разорвется ремень ГРМ, поэтому схема двигателя осталась неизменной:

  • 16 клапанов;
  • два верхних распредвала по схеме DOHC;
  • ременная передача механизма газораспределения;
  • 82 мм диаметр цилиндров.

В результате конструктивных изменений технические характеристики мотора 21124 имеют следующий вид:

Изготовитель АвтоВАЗ
Марка ДВС 21124
Годы производства 2004 – …
Объем 1599 см 3 (1,6 л)
Мощность 65,5 кВт (89,1 л. с.)
Момент крутящий 131 Нм (на 3500 об/мин)
Вес 121 кг
Степень сжатия 10,3
Питание инжектор
Тип мотора рядный
Впрыск распределенный с электронным управлением
Зажигание модульного типа
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор объединен с ресивером, полимерный
Выпускной коллектор катализатор
Распредвал 2 шт., метки на шкивах смещены на 2 градуса
Материал блока цилиндров чугун
Диаметр цилиндра 82 мм
Поршни оригинальные, глубина лунок 5,53 мм
Коленвал от 11183
Ход поршня 75,6 мм
Горючее АИ-92-98
Нормативы экологии Евро-4
Расход топлива трасса – 6,4 л/100 км

смешанный цикл 7,5 л/100 км

город – 8,9 л/100 км

Расход масла максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости 5W-30 и 10W-30
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть, Mannol, Motul
Масло для 21116 по составу синтетика, полусинтетика
Объем масла моторного 3,5 л
Температура рабочая 95°
Ресурс мотора заявленный 150000 км

реальный 250000 км

Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Количество ОЖ 7,8 л
Помпа ТЗА
Свечи на 21124 BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор между электродами свечи 1,1 мм
Ремень ГРМ Dyco, ширина 22 мм, ресурс 40000 км пробега
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр номер по каталогу 90915-10001

замена 90915-10003, с обратным клапаном

Маховик от 2110
Болты крепления маховика коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм

коробка АТ – М10х1,25 мм, длина 26 мм без проточки

Маслосъемные колпачки код 90913-02090 впускные светлые

код 90913-02088 выпускные темные

Компрессия от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 800 – 850 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Наличие нескольких ремонтных размеров гильз цилиндров и поршней способствует тому, что капитальный ремонт можно произвести несколько раз без замены блока цилиндров. То есть, в соответствии с принятой в двигателестроении терминологией мотор 21124 условно относится к «миллионникам», а в мануал заложено, не только описание параметров, но и пошаговый ремонт отдельных узлов.

Диагностика Лады Калины 1, 2 своими руками

Диагностика по моделям авто 2 комментариев 28 апреля 2019 Просмотров: 9430 Рейтинг:

Время прочтения

Сложность материала:

Для профи — 4 из 5

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

Описание регистров ADS1115

АЦП имеет всего 4 внутренних регистра, все регистры 16-ти битные, соответственно для каждой сессии записи/чтения по интерфейсу I2C передается 2 информационных байта (кроме байта адреса регистра). Описание регистров приведено ниже в таблице:

Адрес Название Описание регистра
0x00 Conversion register Регистр хранения результата преобразования
0x01 Config register Конфигурационный регистр
0x02 Lo_thresh register Регистр уставки, минимальное значение
0x03 Hi_thresh register Регистр уставки, максимальное значение

С помощью конфигурационного регистра осуществляется управление АЦП, описание регистра приведено ниже в таблице:

Бит Название бита Значение бита Описание
15 OS. Бит определяет состояние устройства и может быть записан только в режиме пониженного потребления Для записи
Нет эффекта
1 Начать преобразование, для режима одиночного преобразования (пониженное потребление)
Для чтения
Выполняется преобразование
1 Преобразование закончено
14-12 MUX. Настройка мультиплексора 000 AINp=AIN0 и AINn=AIN1 (умолч)
001 AINp=AIN0 и AINn=AIN3
010 AINp=AIN1 и AINn=AIN3
011 AINp=AIN2 и AINn=AIN3
100 AINp=AIN0 и AINn=GND
101 AINp=AIN1 и AINn=GND
110 AINp=AIN2 и AINn=GND
111 AINp=AIN3 и AINn=GND
11-9 PGA. Коэффициент усиления усилителя 000 FS=±6,144 В
001 FS=±4,096 В
010 FS=±2,048 В (умолч.)
011 FS=±1,024 В
100 FS=±0,512 В
101 FS =±0,256 В
110 FS =±0,256 В
111 FS =±0,256 В
8 MODE. Режим работы Непрерывное преобразование
1 Одиночное преобразование, режим пониженного потребления (умолч)
7-5 DR. Частота дискретизации 000 8 ГЦ
001 16 ГЦ
010 32 ГЦ
011 64 ГЦ
100 128 ГЦ (умолч)
101 250 ГЦ
110 475 ГЦ
111 860 ГЦ
4 COMP_MODE. Тип компаратора Компаратор с гистерезисом (умолч)
1 Компаратор без гистерезиса
3 COMP_POL. Полярность компаратора Низкий активный уровень (умолч)
1 Высокий активный уровень
2 COMP_LAT. Режим компаратора Компаратор без “защелки” (умолч)
1 Компаратор с “защелкой”
1-0 COMP_QUE. Управление компаратором 00 Установка сигнала на выходе после одного преобразования
01 Установка сигнала на выходе после двух преобразований
10 Установка сигнала на выходе после четырех преобразований
11 Компаратор выключен (умолч)

Особенности, диагностика и замена элементов систем впрыска на ВАЗовских авто

Ниже рассмотрим основные контроллеры!

Холла

Есть несколько вариантов, как можно проверить датчик Холла ВАЗ:

  1. Использовать заведомо рабочее устройство для диагностики и установить его вместо штатного. Если после замены проблемы в работе двигателя прекратились, это говорит о неисправности регулятора.
  2. С помощью тестера произвести диагностику напряжения контроллера на его выводах. При нормальной работоспособности устройства напряжение должно составить от 0.4 до 11 вольт.

Процедура замены выполняется следующим образом (процесс описан на примере модели 2107):

  1. Сначала производится демонтаж распределительного устройства, выкручивается его крышка.
  2. Затем осуществляется демонтаж бегунка, для этого его надо потянуть немного вверх.
  3. Демонтируйте крышка и выкручивается болт, который фиксирует штекер.
  4. Также надо будет выкрутить болты, которые фиксируют пластину контроллера. После этого откручиваются винты, которые крепят вакуум-корректор.
  5. Далее, осуществляется демонтаж стопорного кольца, извлекается тяга вместе с самим корректором.
  6. Для отсоединения проводов необходимо будет раздвинуть зажимы.
  7. Вытаскивается опорная пластина, после чего откручиваются несколько болтов и производителя демонтаж контроллера. Производится монтаж нового контроллера, сборка осуществляется в обратной последовательности (автор видео — Андрей Грязнов).

Скорости

О выходе из строя данного регулятора могут сообщить такие симптомы:

  • на холостом ходу обороты силового агрегата плавают, если водитель не жмет на газ, это может привесит к произвольному отключению мотора;
  • показания стрелки спидометра плавают, устройство может в целом не работать;
  • увеличился расход горючего;
  • мощность силового агрегата снизилась.

Сам контроллер расположен на коробке передач . Для его замены нужно будет только поднять колесо на домкрат, отсоединить провода питания и демонтировать регулятор.

Уровня топлива

Датчик уровня топлива ВАЗ или ДУТ используется для обозначения оставшегося объема бензина в топливном баке. Причем сам датчик уровня топлива установлен в одном корпусе с бензонасосом. При его неисправности показания на приборной панели могут быть неточными.

Замена делается так (на примере модели 2110):

  1. Отключается аккумулятор, снимается заднее сиденье автомобиля. С помощью крестообразной отвертки выкручиваются болты, которые фиксируют люк бензонасоса, снимается крышка.
  2. После этого от разъема отсоединяются все подводящие к нему провода. Также необходимо отсоединить и все патрубки, которые подводятся к топливному насосу.
  3. Затем откручиваются гайки, фиксирующие прижимное кольцо. Если гайки заржавели, перед откручиванием обработайте их жидкостью WD-40.
  4. Сделав это, выкрутите болты, которые фиксируют непосредственно сам датчик уровня топлива. Из кожуха насоса вытаскиваются направляющие, а крепления при этом нужно отогнуть отверткой.
  5. На завершающем этапе производится демонтаж крышки, после этого вы сможете получить доступ к ДУТ. Контроллер меняется, сборка насоса и остальных элементов осуществляется в обратном снятию порядке.

Холостого хода

Если датчик холостого хода на ВАЗ выходит из строя, это чревато такими проблемами:

  • плавающие обороты, в частности, при включении дополнительных потребителей напряжения — оптики, отопителя, аудиосистемы и т.д.;
  • двигатель начнет троить;
  • при активации центральной передачи мотор может заглохнуть;
  • в некоторых случаях выход из строя РХХ может привести к вибрациям кузова;
  • появление на приборной панели индикатора Check, однако загорается он не во всех случаях.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Перечислим все элементы по одному: Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС). Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л). Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку

Важно понять, где находятся следующие элементы:

  1. ДПКВ;
  2. Лямбда-зонд;
  3. Датчик скорости;
  4. РХХ;
  5. ДПДЗ;
  6. ДМРВ;
  7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе. Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

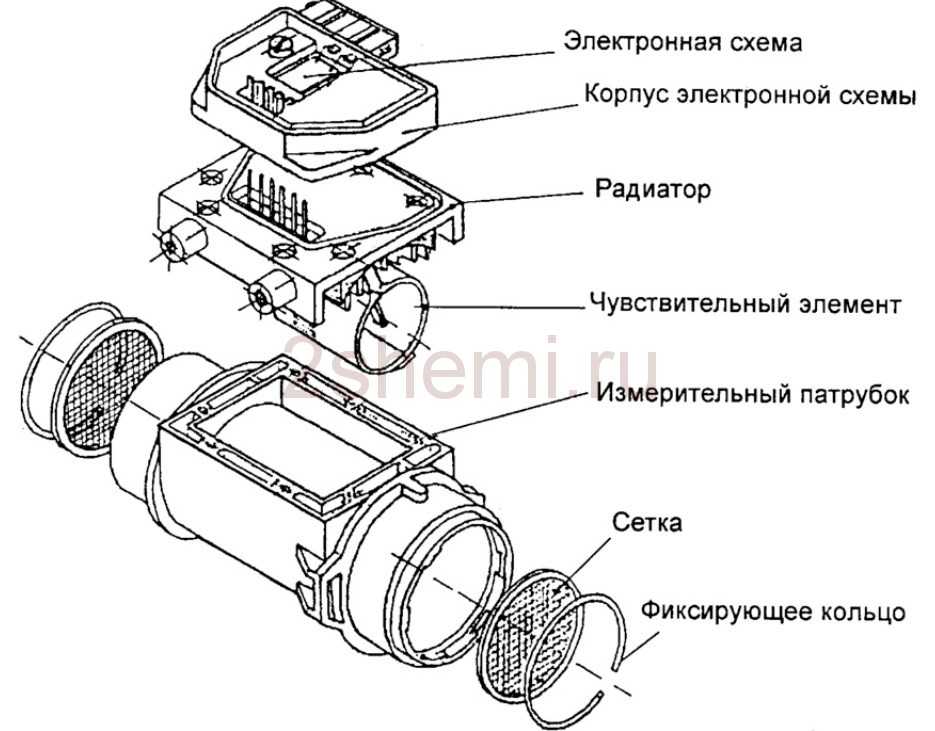

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

  • Проволочные или нитевые.
  • Пленочные.
  • Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

  1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера.

    Устройство ДМРВ объемного типа

  2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.


Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

  • А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
  • В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
  • С – обводные воздуховоды.
  • D – колона с острыми кромками, на которых формируются вихри Кармана.
  • Е – отверстия, служащее для замера давления.
  • F – направление воздушного потока.

Motorhelp.ru диагностика и ремонт двигателя

Типовые параметры работы инжекторных двигателей ВАЗ.

Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них

На что в первую очередь надо обратить внимание при анализе параметров работы двигателя?1. Двигатель остановлен.1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть)

Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры.

1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.

2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек

Собственно не так важно само время впрыска, как его коррекция

2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.

2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.

2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.

2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.

Теперь рассмотрим подробнее, как на практике ведут себя эти параметры. Поскольку для диагностики я пользуюсь программой SMS Diagnostics (Алексею Михеенкову и Сергею Сапелину привет!) , то все скриншоты будут оттуда. Параметры сняты с практически исправных автомобилей, за исключением отдельно оговоренных случаев. Все изображения кликабельны.

Ваз 2110 8ми клапанный двигатель, блок управления Январь 5.1Здесь немного подправлен коэффициент коррекции СО в связи с небольшим износом ДМРВ.

Ваз 2107, блок управления Январь 5.1.3

Ваз 2115 8ми клапанный двигатель, блок управления Январь 7.2

Двигатель Ваз 21124, блок управления Январь 7.2

Ваз 2114 8ми клапанный двигатель, блок управления Bosch 7.9.7

Приора, двигатель Ваз 21126 1,6 л., блок управления Bosch 7.9.7

Жигули Ваз 2107, блок управления М73

Двигатель Ваз 21124, блок управления М73

Ваз 2114 8ми клапанный двигатель, блок управления М73

Калина, 8ми клапанный двигатель, блок управления М74

Нива двигатель ВАЗ-21214, блок управления Bosch ME17.9.7

И в заключении напомню, что приведенные выше скриншоты сняты с реальных автомобилей, но к сожалению зафиксированные параметры не являются идеальными. Хотя я и старался фиксировать параметры только с исправных автомобилей.скачать dle 10.6фильмы бесплатно

Разбираемся с датчиком кислорода

Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ. Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне. Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира. Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л). Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:

  • Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
  • При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).

Кстати сказать, 24-й мотор может отвечать нормам Евро-4.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Как заменить датчик ДМРВ ВАЗ 2107

Чтобы произвести замену датчика, необходимо выполнить следующие действия:

  • ключем на 8 или отверткой ослабить хомут, удерживающий воздуховод;
  • снять рукав воздуховода с выходного патрубка ДМРВ;
  • ключем на 10 открутить болты крепления датчика к воздушному фильтру;
  • снять датчик ДМРВ с машины;
  • снять резиновое уплотнительное кольцо с датчика;
  • установить новый датчик на воздушный фильтр, надев на него уплотнительное кольцо;
  • затянуть два болта крепления датчика;
  • надеть воздухопровод и затянуть хомут. На этом замена ДМРВ ВАЗ 2107 окончена. Можно тестировать работу двигателя.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

  • 1 — диэлектрическая диафрагма
  • Н — нагревательный резистор
  • SH — Датчик температуры наг. резистора
  • SL — Датчик температуры воздуха
  • S1 и S2 — темп датчики до и после нагревателя.
  • QLM — масса воздушного потока
  • t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999—2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
