Признаки (симптомы) подгорания коллектора якоря стартера

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Видео — как проверить стартер на аккумуляторе:

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

не производить непрерывный старт двигателя длительностью более 15 секунд;
при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;Защитить автомобиль от грязи поможет жидкое стекло

Сканер для самостоятельной диагностики автомобиля

Меховая накидка на автомобильное кресло

Как подключить стартер?

Нормальный запуск двигателя машины невозможен без налаженной системы запуска, и если правильно подсоединить АКБ (аккумуляторную батарею), она без проблем даст сигнал к включению стартера. Из нашей статьи вы узнаете, как подключить стартер в автомобиле, а точнее, как подсоединить тяговое реле самостоятельно.

Классификация неисправностей

Стартер является электромеханическим устройством, поэтому неисправности можно квалифицировать как электрические и механические.

Электрические поломки

Такие неисправности часто возникают из-за недостаточного электропитания. Причинами неработоспособности могут быть:

Севший аккумулятор.
Поврежденная проводка.
Замыкание обмотки.
Окисление и подгорание контактов.

Причиной механического повреждения могут быть электрические неполадки. На детали пускового устройства приходятся большие нагрузки, особенно при сильном морозе, так как устройство должно вырабатывать большую мощность и пропускать высокое напряжение.

Наиболее уязвимыми компонентами являются:

Втулка и корректор якоря.
Щетки.
Пятки.
Вилка.
Шестерня.
Втягивающее реле.
Пружина демпфера.

Посторонний шум, неприятный запах и несвоевременное срабатывание стартера могут стать свидетельством механической поломки.

Распространенные механические поломки

Несвоевременное включение. Мотор вращается, но во время старта слышится металлический скрежет. В таком случае, скорее всего, неисправна демпферная пружина, непригодна шестерня или втулки. Точная причина определяется визуально после разборки.
Пусковое устройство работает, но отсутствует вращение коленвала и присутствуют посторонние звуки. Причиной может быть поломка втулки.
Пусковой механизм не работает при попытке запуска. Нужно постучать киянкой по задней части стартера. Если работа при ударе возобновляется, то могут быть изношены щетки.
После запуска двигателя слышится трение и скрежет металла. Необходимо немедленно заглушить мотор. Скорее всего, заклинило реле. Точная причина устанавливается при разборке.
Слышны щелчки втягивающего реле, но механизм не работает. Возможна недостаточная зарядка АКБ. Напряжение, поступающее на механизм слабое, для срабатывания реле тока хватает, но контактной пластиной клемы не замыкаются. Нужно снять АКБ и подключить зарядный блок. Если такие признаки возникли при заряженном АКБ, то возможно подгорание пяток или неисправность силового провода.
При заряженном АКБ стартер вращается медленно. Возможно, изношены втулки, или загрязнен электропривод.
При попытке запуска двигателя от устройства может идти запах гари. Возможно, подгорела обмотка в тяговом реле. А также может подгореть якорь, но такое случается реже. При этом перегреваются провода, подключенные к пускателю.
Не срабатывает втягивающий на стартере. Возникли неисправности в электроцепи. Необходимо проверить целостность проводов и работу всех узлов, входящих в электроцепь.

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов

Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.)

Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

Если шестерня не выдвигается, причин может быть несколько:

подгорели контакты втягивающего;
заклинило якорь;
перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

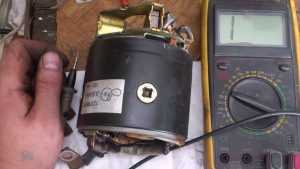

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны

Обратите внимание, в две стороны он не должен вращаться

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки

Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер

Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала

Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм

Ремонт якоря

Одной из самых нередко встречаемых заморочек в работе якоря стартерного узла является короткое замыкание

, а именно, идет речь об обмотках, расположенных на корпусе. Для того, чтоб решить такую делему, будет нужно произвести визуальную диагностику выходов инки, также проводки элемента. Сделав это, вы можете отыскать место, где произошел пробой. После того, как оно будет найдено, нужно выполнить чистку контактов и диагностику сопротивления, для этого употребляется мультиметр. речь в видео пойдет о том как заменить сайлентблок краба на передне приводных автомобилях ваз в домашних условиях используя подручные средства. После чего следует заизолировать пробитый участок, зачем можно использовать супер клей с асбестом.

Если зрительная проверка не позволяет отыскать место пробоя, для диагностики можно использовать другой способ. Для проверки генератора в домашних условиях понадобится мультиметр. Самостоятельно можно проверить натяжение ремня, реле зарядки, диодный мост, статор, подшипники и щетки. Он заключается в соединении всех ламелей устройства совместно, но для этого нужно использовать специальную зачищенную проволоку. Когда ламели будут замкнуты, необходимо будет подать напряжение на устройство (на коллектор и массу), а так как оно должно быть очень высочайшим, для этого может потребоваться сварочный аппарат. Гелевый аккумулятор скутера по в домашних условиях как зарядить. Фактически, конкретно в этом заключается сложность способа. То место, где имеется пробой, будет выгорать (автор видео — Константин Петраков).

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

Отсутствие зарядного тока — генератор не работает.
Зарядный ток есть, но ниже минимального значения — идёт недостаточный заряд АКБ.
Напряжение выше максимального значения — перезаряд АКБ.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

КАК ПЕРЕДЕЛАТЬ СТАРТЕР МТЗ НА ОБРАТНОЕ ВРАЩЕНИЕ

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

ПОЖАЛУЙСТА ПОДСКАЖИТЕ КАК ПЕРЕДЕЛАТЬ СТАРТЕР МТЗ НА ОБРАТНОЕ ВРАЩЕНИЕ

А вчём секрет . За чем в обратную сторону

Всякий, кто вместо одного колоса или одного стебля травы сумеет вырастить на том же поле два, окажет человечеству и своей родине бо́льшую услугу, чем все политики, взятые вместе. (Джонатан Свифт)

НУЖНО ВОПЛОТИТЬ В ЖИЗНЬ ОДНУ ЗАДУМКУ НО ДЛЯ ЭТОГО НАДО ПЕРЕДЕЛАТЬ СТАРТЕР

какую если не секрет? Редуктор?

Массу и плюс местами поменять наверное.

НУЖНО ВОПЛОТИТЬ В ЖИЗНЬ ОДНУ ЗАДУМКУ НО ДЛЯ ЭТОГО НАДО ПЕРЕДЕЛАТЬ СТАРТЕР

Народ выпытывает,чтоб дать какой нибудь другой вариант решения вашей проблемы,а вы молодогвардейца играете.

ДА НЕТ ОТЛУЧАЛСЯ НЕНАДОЛГО ДРУГОЙ ВАРИАНТ ЕСЛИ ТОЛЬКО АНАЛОГИЧНЫЙ ПОМОЩЬНОСТИ НО ОБРАТНОГО ВРАЩЕНИЯ ДРУГОЙ КАКОЙ НИБУДЬ СТАРТЕР

Массу и плюс менять бесполезно-вращение таким-же и останется.Нужно поменять местами шинки которые подключены к плюсовым щёткам(изолированы от корпуса).

Если полярности поменять то будет кз. А вопрос с бендиксом и втягивающей как решать?

clone7719 а это точно поможет или это предположение.

Как проверить обмотку стартера

Обмотку статора стартера можно проверять дефектоскопом или лампочкой 220 В. Принцип такой проверки будет схож с проверкой щеток. Лампочку до 100 Вт подключаем последовательно между обмоткой и корпусом статора. Один провод крепим на корпус, второй к выводу обмотки (с начала к одному, затем к другому) – загорается, значит есть пробой. Нет такой контрольки — берем омметр и замеряем сопротивление — должно быть около 10 кОм.

Обмотка ротора стартера проверяется точно таким же образом – включаем в сеть 220В контрольку и одним выводом прикладываем к пластине коллектора, а другим на сердечник – загорается, значит требуется перемотка обмотки или полностью замена ротора.

Основные признаки неисправности пускателя

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Эксперты пишут, что главные предпосылки для поломки пускового устройства находятся в АК, втягивающем реле и в обмотке

Последняя просто оплавляется, что приводит к замыканию

Эксперты пишут, что главные предпосылки для поломки пускового устройства находятся в АК, втягивающем реле и в обмотке. Последняя просто оплавляется, что приводит к замыканию.

Как проявляется проблема	Причина неисправности	Метод устранения
При включении стартера якорь не вращается, тяговое реле не срабатывает	Неисправна или полностью разряжена аккумуляторная батарея	Зарядите батарею или замените
Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники	Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином
Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на массу или обрыв	Замените тяговое реле
Обрыв в цепи питания тягового реле стартера	Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания
Не замыкаются контакты «30» и «50» выключателя зажигания	Замените контактную часть выключателя зажигания
Заедание якоря тягового реле	Снимите реле, проверьте легкость перемещения якоря
При включении стартера якорь не вращается, или вращается слишком медленно, тяговое реле срабатывает
Неисправна или разряжена аккумуляторная батарея	Зарядите батарею или замените
Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники	Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином
Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом или с выводом «минус» аккумуляторной батареи	Подтяните крепления наконечников провода
Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах	Зачистите контактные болты, затяните гайки крепления проводов
Подгорание коллектора, зависание щеток или их износ	Зачистите коллектор, замените щетки
Обрыв или замыкание в обмотках статора или якоря	Замените статор или якорь
Замыкание щеткодержателя «положительной» щетки на массу	Устраните замыкание или замените крышку со стороны коллектора
При включении стартера тяговое реле многократно срабатывает и отключается
Причина неисправности	Метод устранения
Разряжена аккумуляторная батарея	Зарядите батарею
Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов	Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера
Обрыв или замыкание в удерживающей обмотке тягового реле	Замените тяговое реле

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
Минусовую клемму от аккумуляторной батареи следует снять.
Осуществляется демонтаж корпуса воздушного фильтра.
От реле отсоединяется колодка проводов тягового реле.

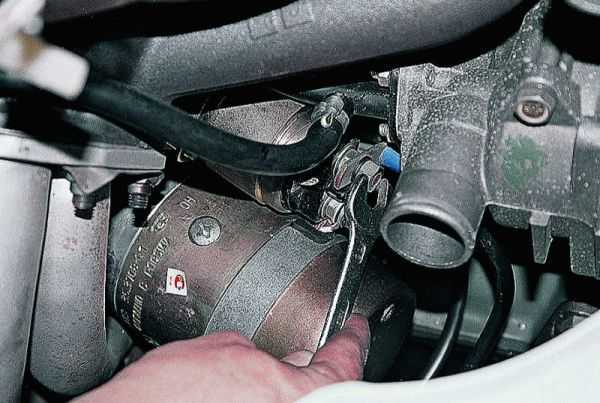

Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

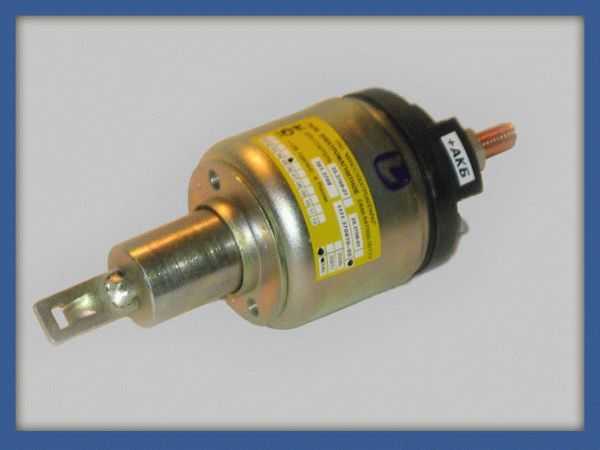

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

Межвитковое замыкание реле.
Обрывы в цепи питания.
Несвоевременное срабатывание якоря или же его холостая работа.
Окисление проводов, соединений, обмотки.
Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

https://youtube.com/watch?v=JRhND312Zyk

Заменяется тяговое реле.
Проверка и при необходимости замена проводов.
Вращение якоря необходимо вернуть в легкую работу.
Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека. Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
Там же осуществляется отключение провода.
Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
Тяговое реле снимается.
Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Добавил avtorin в 15.01.2018

Монтажный блок предохранителей и реле на Лада Приора расположен в салоне, в панели приборов с левой стороны снизу под крышкой.

Что бы снять крышку нужно повернуть на 90° три замка, отщелкнуть фиксаторы и снять крышку:

1, 2 – пинцеты;
K1 – реле включения электровентилятора радиатора системы охлаждения двигателя;
K2 – реле включения обогрева заднего стекла;
K3 – реле включения стартера;
K4 – дополнительное реле (реле зажигания);
K5 – место для резервного реле;
K6 – реле включения омывателя и очистителя ветрового стекла;
K7 – реле включения дальнего света фар;
K8 – реле включения звукового сигнала;
K9 – реле включения тревожного сигнала;
K10, K11, K12 – места для резервного реле;
F1–F32 – плавкие предохранители.

Расшифровка предохранителей Приора F1-F32

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше . Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме . Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

неисправность обмотки втягивающего реле (обрыв);
износ щеток электродвигателя стартера;
поломка ламелей коллектора;
обрыв обмотки якоря;
отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Другие возможные неисправности

С помощью мультиметра вы определили целостность катушек и силовых контактов. Все цепи в порядке, а втягивающее реле все равно не работает. Значит есть другие причины выхода детали из строя. Последним непроверенным мультиметром электрическим повреждением является межвитковое замыкание в катушках. И эта поломка не поддается ремонту, придется купить новую деталь.

Механические деформации определяются только при вскрытии самой детали. Но не все конструкции поддаются разборке, чаще всего приходится менять в сборе.

В этом видео наглядно показано, как правильно проверять втягивающее реле мультиметром. Все, что было озвучено в этой статье, увидите в этом ролике:

Виды поломок стартера и надежность его узлов

Поскольку стартер является электромеханическим устройством, то все его поломки можно разделить на две категории:

механического типа (износ трущихся деталей, деформация или заклинивание одного из элементов стартера и др.). Устранение этих поломок требует снятия агрегата с машины;
электрического типа (проблемы с подачей напряжения аккумулятора, разрыв или замыкание обмоток статора или якоря стартера, подгорание контактов или рабочих поверхностей и т. д.).

Конечно, проще всего было бы возить с собой запасной агрегат. Но он достаточно громоздок и массивен, а также стоит немалых денег. Так, за самый дешевый стартер на автомашину ВАЗ придется заплатить не менее 3 тысяч рублей, а на иномарку такого же класса – 6 тысяч рублей.

Причем, как показывает практика, в 90% случаев проблемы стартера связаны с неисправностью проводки, щеточного механизма, втягивающего реле или аккумуляторной батареи. Устранение отмеченных недостатков обойдется намного дешевле, хотя некоторые из них потребуют стенда.

Если ранжировать неисправности среднестатистического стартера легкового авто, то частота поломок его узлов и частей уменьшается в следующем порядке:

щеточный коллектор;
передние и задние втулки;
вал якоря;
планетарный механизм (при его наличии);
обмотка статора;
бендикс с обгонной муфтой;
зубцы венца маховика.
