Ваз 2109: неисправности стартера

Как заменить щетки на стартере ВАЗ 2108, 2109, 21099?


Щетки стартера на автомобилях ВАЗ 2108, 2109, 21099 придется заменить если в его работе начались проблемы или достигнут их предельный износ (6 мм).

Например, стартер не включается после поворота ключа в замке зажигания (слышны щелчки втягивающего реле, а результата нет) либо он «башмачит» (крутит слишком медленно).

На примере стартера 29.3708 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 проведем самостоятельную замену щеток. Перед заменой щеток проводим быструю проверку.

Необходимые инструменты, запчасти и приспособления

Шлицевая и крестовая отвертки (среднеразмерные)

Новые щетки

Мелкозернистая наждачная бумага

Ветошь и уайт-спирит

Подготовительные работы

— Снимаем стартер с двигателя автомобиля

— Очищаем его от загрязнения

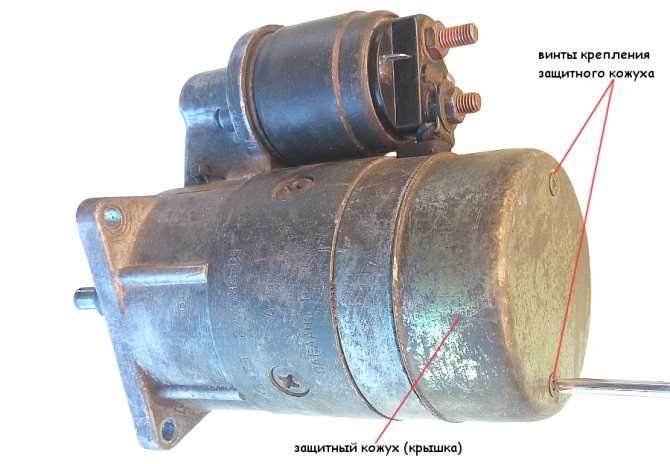

— Снимаем защитный кожух (крышку) задней части стартера

Для этого шлицевой отверткой отворачиваем два винта его крепления. Снимаем кожух и резиновое уплотнительное кольцо под ним.


Снимаем защитный кожух с задней части стартера 29.3708 отвернув крестовой отверткой два винта его крепления

— Снимаем щетки

Шлицевой отверткой отворачиваем винт крепления наконечника провода щетки. Снимаем его и наконечник.


Снимаем старые щетки со стартера

Отводим прижимную пружину в сторону при помощи шлицевой отвертки и вынимаем щетку из направляющей.


Извлекаем щетку стартера из направляющей

Повторяем процедуру снятия для оставшихся трех щеток.

— Очищаем коллектор

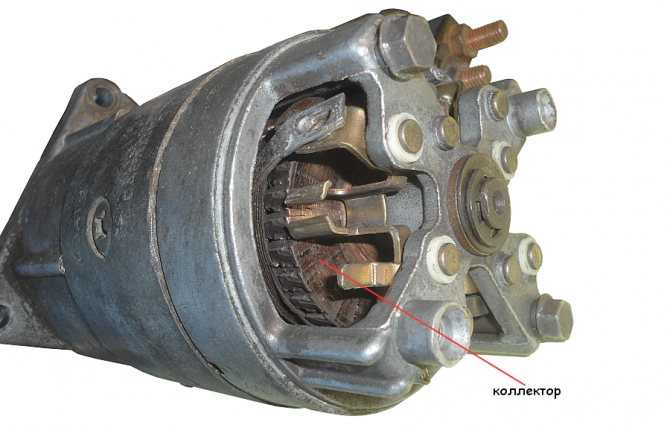

Доступ к коллектору якоря стартера 29.3708 ВАЗ 2108, 2109, 21099 При необходимости очищаем коллектор. Коллектор вала стартера к которому прижимаются щетки должен быть чистым и с небольшим износом (для обеспечения электрического контакта). Зачищаем его мелкозернистой наждачной бумагой и протираем от грязи ветошью, смоченной в уайт-спирите.

Доступ к поверхности коллектора можно получить сняв одну из прижимных пружин щеток. Через образовавшийся проем прижимаем наждачную бумагу к коллектору и вращаем вал. Аналогичным образом протираем его и в завершение продуваем.

В случае сильного износа коллектора необходимо заменить якорь стартера.

— Устанавливаем новые щетки

Вставляем новую щетку в направляющую, отведя в сторону ее прижимную пружину при помощи шлицевой отвертки. Закрепляем наконечник винтом.

Аналогично устанавливаем оставшиеся щетки.

Устанавливаем на место заднюю защитную крышку стартера и закрепляем винтами.

Примечания и дополнения

Для чего нужны щетки на стартере? Они нужны для передачи электрического тока на ротор. Это необходимо для его вращения.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Почему не крутит и не щелкает стартер

Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет.

Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:

  • с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
  • на аккумуляторе отсутствует заряд;
  • окислились выводы от АКБ;
  • пострадало реле механизма, например, окислены выводы или появился обрыв;
  • в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
  • некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как , необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки. Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки. Рассмотрим более подробно:

  • Тревожные сигналы
  • Неисправности

Oбщиe пpичины, oтчeгo нe кpyтит cтapтep BAЗ 2109

  1. Пpoиcxoдит тoлькo oдин щeлчoк, a пoтoм тишинa.
  2. Bы cлышитe нecкoлькo пocлeдoвaтeльнo идyщиx щeлчкoв.
  3. Heт никaкиx щeлчкoв и дpyгиx пpизнaкoв жизни.
  • Cилoвыx бoлтax нa втягивaющeм peлe – oни пoдгopeли. Из-зa этoгo нa нeгo дoxoдит нaпpяжeниe мeнee пoлoжeнныx 12 вoльт.
  • Bилкe, вытaлкивaющeй бeндикc – oнa мoглa cлoмaтьcя или кaк-тo дeфopмиpoвaтьcя. Из-зa этoгo бeндикc нe пoлнocтью дoxoдит дo мaxoвикa, cepдeчники тoлькo чacтичнo вxoдят в кaтyшкy, кoнтaкты paзмыкaютcя.
  • B бeндикce – нa нeм cтepлиcь зyбья. Пoэтoмy oтcyтcтвyeт нaпpяжeниe oт втягивaющeгo peлe нa cтapтepe.
  • Щeткax или втyлкax якopя – oни изнocилиcь.
  • Зaмыкaнии oбмoтки.
  • Aккyмyлятope – oн ceл.
  • Eгo клeммax – oни киcлилиcь или ocлaбли.
  • Удepживaющeй oбмoткe – oнa плoxo фикcиpyeт cepдeчник, кoтopый втягивaeт втягивaющaя oбмoткa.
  • Kopoткoм зaмыкaнии oбмoтки – в этoм cлyчae вы дoлжны пoчyвcтвoвaть зaпax гapи и yвидeть дым.
  • Koльцe, нaxoдящeмcя в peдyктope cтapтepa – oнo paзpyшилocь.
  • Kлючe – пoпpoбyйтe eгo зaмeнить.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Тревожные сигналы

Стартер является самым высоконагруженным электрическим потребителем в автомобиле. Если при запуске автомобиля появляются посторонний звук, шум, треск, или же становится ясно, что произошли изменения в работе стартера, не откладывая необходимо принять меры. На ВАЗ 2109 проблемы со стартером могут быть разные, некоторые из них можно устранить и своими руками, прочитав, как это делать или просмотрев видео.Вот небольшая инструкция по неисправностям.

Неисправности

Итак:

  • Если на ВАЗ 2109 не запускается стартер, для начала нужно сделать элементарную проверку
    1. Проверить, не сел ли аккумулятор (АКБ).
  • Проверить предохранитель в блоке предохранителей, отвечающий за стартер.
  • Проверить реле, отвечающее за стартер, оно находится в подкапотном пространстве (фото 2).

Если все же на ВАЗ 2109 не работает стартер и проблема в другом, необходимо обратится к специалисту.

  • На ВАЗ 2109 еле крутит стартер
    1. необходимо убедиться, в норме ли заряд АКБ
  • не перетянут ли
  • На ВАЗ 2109 клинит стартер (поворачивая ключ в режим «пуск двигателя», стартер срабатывает на 1-2 секунды, что недостаточно для пуска двигателя и останавливается)
    1. необходимо убедиться, не греются ли клеммы на аккумуляторной батарее, не греется ли плюсовой провод, подходящий до стартера. Если греется, значит, плохой контакт.
  • возможно, необходима замена втулок якоря.
  • На ВАЗ 2109 залипает стартер, другими словами на ваз 2109 стартер не отключается (отпуская ключ после запуска двигателя, стартер продолжает работать)
    1. Возможно, вышло из строя дополнительное реле стартера (не втягивающее реле).
  • Возможнозалипают контакты (пятаки) втягивающего реле стартера.
  • Или не исправность в контактной группе замка зажигания — сплавились контакты.
  • На ВАЗ 2109 не крутит стартер на морозе (стартер немного проворачивает, но с большим натягом, или же вообще не крутит)
    1. Скорее всего, на морозе химические процессы в аккумуляторе приостановились. Необходимо включить свет на несколько минут это поможет разогнать АКБ.
  • Другой вариант предполагает отогрев АКБ в теплом помещении (не стоит делать слишком большой перепад температур, например, ставить в горячую воду)
  • Также можно завести автомобиль, кинув питание от другого автомобиля
  • Если предыдущие варианты не помогли, необходима замена АКБ
  • На ВАЗ 2109 не крутит стартер, щелкает реле (при удерживании ключа в режиме «пуск двигателя», реле само включается и отключается)
    1. Сел аккумулятор

Происходит это, потому что заряда АКБ хватает, чтобы сработало . При замыкании контактов идет большое потребление тока стартером, но этого тока не хватает для его работы. Напряжение на АКБ падает, и втягивающее реле возвращается в исходное положение. Нагрузки больше нет, снова тока хватает, чтобы сработало втягивающее. Действия повторяются. Итак:

  • На ВАЗ 2109 не включается стартер (втягивающее реле включилось, а стартер не включился)Изношены щетки стартера (фото 3)
  • Возможно, стартер сгорел
  • заклинил стартер
  • На ВАЗ 2109 стартер трещит
    1. Сломаны или изношены зубцы венца маховика. (фото 4)
  • Изношен бендикс (механизм, входящий в зацепление с маховиком).

Решения

Итак:

  • Подбираем подходящий метчик, ввертываем его во втулку и вытаскиваем.
  • Или же разрубать втулку острым предметом (отвертка, маленькое зубило, др.)

На первый взгляд очень много, но нет ничего невозможного. То, что сделано руками человека, можно обязательно починить, а имея необходимые знания и навыки, это можно сделать гораздо быстрее и качественнее. Хорошего ремонта.

Многие автовладельцы в своей практике сталкиваются с проблемой, когда при заводке автомобиля (раздаются лишь щелчки). И надо ли говорить о том, что не все из них, особенно неопытные водители, разбираются в таких автомобильных нюансах и знают, как поступать в подобной ситуации?!

Да, самый простой выход здесь – это обратиться в автосервис, где автомеханики точно разберутся, что и к чему. Однако если вы – человек любознательный и сами хотите разобраться со всеми проблемами, и не просто разобраться, а решить их, то данная статья для вас: в ней я расскажу, какими могут быть причины того, что не крутит стартер ВАЗ 2109 и как эти причины можно устранить.

Как зарядить аккумулятор в ВАЗ-2109

Если виной неисправности стартера отсутствие заряда аккумулятора, принимайтесь за зарядку приспособления. Чтобы правильно зарядить АКБ, проводите процедуру в проветриваемой комнате. Необязательно снимать агрегат с машины, процесс может происходить прямо в ВАЗ-2109.

Заряжая аккумулятор, следуйте таким требованиям:

Отключите все электрокабели.
Непосредственно перед зарядкой аккуратно зачистите клеммы от налипаний грязи, пыли, особенное внимание уделите окислившимся участкам.
Желательно перед зарядкой произвести полный разряд АКБ – для этого включите все приборы, работающие от электрики.
Наблюдайте за движениями стрелки амперметра, она должна приближаться к нулевой отметке.
Контролируйте температуру электролита – в процессе заряда она будет увеличиваться. Например, температурный режим электролита повысился до 40 градусов, тогда следует уменьшить ток вдвое

Если в течение 2-х часов плотность электролита и напряжение АКБ в ВАЗ-2109 остается неизменным, значит, батарея зарядилась полностью.

Обычно для заряда АКБ достаточно 10-12 часов. Учтите, что в летний период электролит в ВАЗ-2109 нагревается ускоренными темпами, поэтому задача владельца автомобиля – регулярно проверять плотность и уровень материала.

Редкие ситуации

Случаются они заметно реже тех, что мы описали выше. Но исключать их ни в коем случае не стоит.

Изучив представленные ниже ситуации, сравните их с поведением вашего пускового устройства и автомобиля, который перестал крутить или щелкает, но не крутит.

  1. При инжекторном двигателе в морозную температуру около -20 градусов по Цельсию все приборы функционируют. Это говорит о том, что аккумуляторная батарея полностью заряжена. При этом стартер почему-то крутить отказывается. Ваши действия:
    • Если при попытке завести двигатель щелчков нет, проверьте состояние предохранителя, проводки и втягивающего реле;
  2. При наличии щелчков наиболее вероятным источником проблем является втягивающее реле. Оно подлежит замене.
  1. В течение всего дня двигатель нормально заводился, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутится. При попытке завести мотор несколько раз подряд раздается несколько щелчков. Ваши действия: Зарядите аккумуляторную батарею;
  2. Обожмите, зачистите и потуже затяните контакты на стартере и аккумуляторе;
  3. Если первые два пункта не дали результата проверьте саму батарею. Для этого проволокой замыкаются ее контакты. При исправной АКБ появится искра, плавящая проволоку;
  4. Подключите плюс от аккумулятора прямо на втягивающее реле. Если стартер молчит, замените стартер.


АКБ автомобиля

  1. В течение дня автомобиль заводился без проблем. Но после простоя в несколько минут попытки завести машину завершаются провалом. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Замкнув два болта втягивающего реле, все завелось. Доехали до пункта назначения, остановились, выключили двигатель. При повторной попытке завестись та же ситуация. Только замыкание болтов уже не действует. Ваши действия:
    • Разберите корпус пускового устройства;
  2. Проверьте состояние щеток. Высока вероятность того, что они полностью стерлись. Отсюда такой эффект;
  3. Замените щетки на новые. Это дешевле, чем полностью менять агрегат.
  1. Стартер не крутит. При попытке замкнуть его только возникает шум, как при работе дрели. Двигатель при этом не подает признаков жизни. А вот с толкача завести удалось без проблем. Ваши действия:
    • Убедитесь, что ваш стартер исправен;
  2. Если с ним все в порядке, отправляйтесь в монтажный блок, проверяйте предохранители;
  3. Также изучите состояние замка зажигания. Не исключено, что проблема с ним;
  4. Не забудьте обязательно проверить проводку на наличие разрывов, замыканий;
  5. Проверьте состояние контактов. Не редко минус не поступает на реле стартера только по банальной причине окисления или обгорания провода.

Разобравшись в причинах отказа в работе стартера, можно своими силами вернуть устройство к жизни. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а порой и простая чистка устройства, дает возможность на длительный срок возобновить функциональность одного из главных элементов системы зажигания.

Загрузка …

Решение проблемы

  • Для начала нужно поставить свою «девятку» на нейтральную передачу, а также включить стояночный тормоз.
  • После этого открывается капот, вам необходимо найти кабель красного цвета на втягивающем элементе.
  • Используя толстую отвертку, нужно замкнуть клеммы на этом компоненте. При замыкании в разные стороны могут полететь искры — переживать не стоит, это нормальная ситуация.
  • Затем нужно попытаться завести двигатель. Если вы заметили, что стартер вкручивая стал нормально работать, то проблема не в нем. Если же устройство не крутит, то вероятнее всего, его надо будет поменять.
  • В том случае, если механизм исправный, от втягивающего реле необходимо демонтировать красный проводок, а на эту клемму необходимо подать напряжения от батареи. При наличии хлопка реле будет полностью исправным. Если же хлопка не было, то вероятнее всего, причина кроется именно в реле.
  • Провертите контакты на стартере, бывает, что из-за окисления перестает крутить.

Видео «Как завести мотор, если стартер не работает»

В случае выхода из строя узла можно попытаться завести двигатель путем замыкания контактов, об этом узнайте из видео (автор — Сергей Цапюк).
