Панель приборов ваз 2112

Описание кнопок на панели


Аналогична ситуация с клавишами управления приборами и узлами машины. Здесь даже опытный водитель может заплутать. На фото выше представлены элементы и переключатели, устанавливаемые в распространенных версиях.

Номер на фото Назначение
10 Модуль управления дополнительным оборудованием.
18 Регулятор положения рулевой рейки.
19 Привод замка капота.
20 Кнопка клаксона.
22 Кнопка привода замка багажника.
24 Гидрокорректор фар головной оптики.
25 Переключатель режима поворотов и света фар.
26 Кнопка включения наружного освещения.
27/31 Выключатель передних/задних противотуманок.
33 Кнопка включения подогревателя заднего стекла.
34 Регулятор освещения приборов.
38 Выключатель системы рециркуляции отработанных газов.
39 Кнопки управления кондиционером.
40 Регулятор положения заслонок отопителя.
42 Кнопка аварийки.
43 Выключатель дворников и омывателя фар.

ТОП 6 недорогих и полезнейших доработок автомобиля ВАЗ 2110 – ВАЗ 2112 которые я знаю

Заказ распорки передних стоек подтолкнул меня к написанию этой статьи, так как семейство автомобилей ВАЗ 2110 можно дорабатывать долго.

Несмотря на то, что автомобилей ВАЗ 2110 – 2112 становится все меньше и меньше, они все равно находят своих покупателей в первую очередь среди молодежи и работы как правило с этими автомобилями немерено. Список доработок просто бесконечен, но мы перечислим основные, недорогие и максимально полезные.

1. Распорка передних стоек со штангой подвески двигателя

Жесткость кузова у автомобилей ВАЗ 2110 низкая и это чувствуется в первую очередь при активной езде на участке с большим количеством поворотов.

Установка растяжки улучшает:

Из минусов: при ударе в одну стойку, поведет и другую.

Стоимость распорок колеблется от 1000 до 3500 р, но не советую экономить, на мой взгляд лучшая от производителя «Техномастер».

Артикул: 2904.3110.04

2. Усилитель щита передка

Данный продукт оказывает следующее влияние на поведение автомобиля:

К недостаткам я бы отнес относительно сложный процесс монтажа.

Стоимость в районе 1500 рублей, за этот очень полезный продукт.

Артикул: 5301.0100.04

3. Усилитель кузова (в районе задних сидений)

Крайне полезная вещь (не для понтов, типа каркас безопасности, как у спортивных машин) увеличивающая жесткость кузова, которую легко заметить, если поддомкратить одно колесо и попробовать открыть/закрыть двери.

Недостатком является ухудшение возможности перевозки крупногабаритных грузов и стоимость в размере 3500 рублей.

Артикул: 5601.0300.04

4. Руль

Штатный руль ВАЗ 2110 просто отвратительный, двухспицевый, не имеет жесткости и т.д. На замену можно установить руль от ВАЗ 2115, он того же диаметра и похож на штатный, что вызовет меньше вопросов у дотошных автоинспекторов.

Стоимость данного удовольствия 3700 рублей.

Артикул: 21700-3402018-00

5. Установка обратного клапана для заднего стеклоомывателя (для ВАЗ 2111/2112)

Стоимость от 15 р.

Артикул: 21081156010

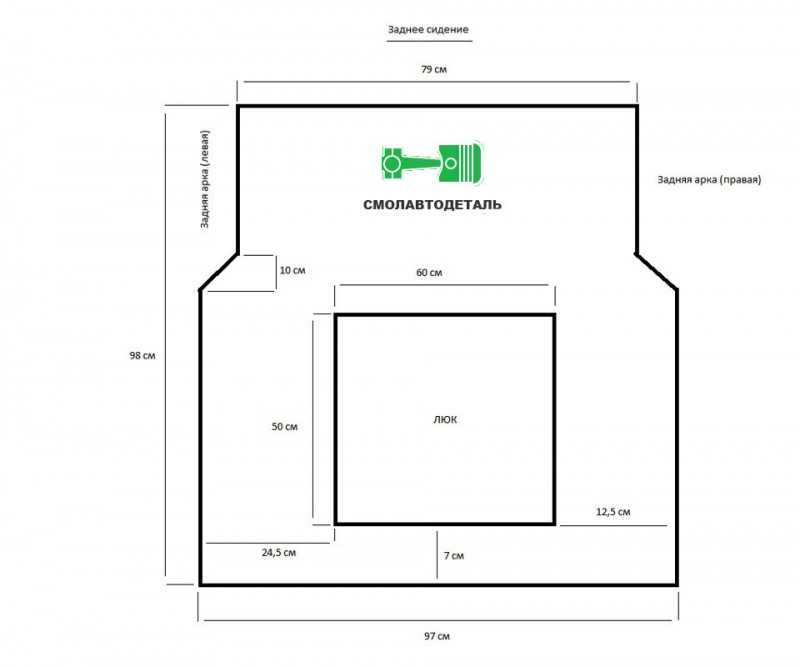

6. Фанера на пол багажника

Стоимость фанеры 500 р

Следует отметить, что доработки расположены в случайном порядке и их место не говорит о степени значимости!

Подписывайся на канал, ставь лайк, пиши комментарии поговорим!

Как заменить на приборной панели лампы подсветки

  • Руль опускается в нижнее положение.
  • Откручиваются два верхних самореза, декоративная накладка вытаскивается.
  • Откручиваются три самореза фиксации приборной панели.
  • Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
  • Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
  • После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

  • Отвертка плоская.
  • Отвертка крестообразная.
  • Новая лампочка.

Инструкция проведения работ:

  • Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
  • Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
  • Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
  • Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
  • Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
  • Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

  • Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
  • Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
  • Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
  • Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
  • Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
  • Подключается аккумулятор.
  • Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

  • Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
  • Дефлекторы направляются максимально вверх.
  • Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
  • Кнопка аварийной сигнализации вытаскивается.
  • Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
  • Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
  • Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
  • Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Информационные индикаторы панели приборов ВАЗ 2110

Все информационные индикаторы системы автомобиля ВАЗ 2110 обозначаются стрелками вот они на фото:

Информационные индикаторы приборной панели Ваз 2110

  1. Наличие и температура охлаждающей жидкости
  2. Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)
  3. Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.
  4. Данный дисплей показывает общий/дневной пробег автомобиля.
  5. Индикатор наличия масла в двигателе.

Как видите панель приборов ВАЗ 2110 не такая и сложная для изучения. Но очень часто возникают ситуации когда на приборной панели появляются ошибки. Давайте сейчас рассмотрим эти ошибки более подробно.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

блок индикации бортовой системы контроля автомобилей ваз 2110 | ваз 2111 | ваз 2112

Рис. 1-8, блок индикации бортовой системы контроля Блок индикации бортовой системы контроля (рис. 1-8) информирует о состоянии узлов и систем автомобиля ваз 2110, ваз 2111, ваз 2112 посредством сигнализаторов. 1 — сигнализатор недостаточного уровня масла в картере двигателя загорается оранжевым светом при понижении уровня масла в картере двигателя ниже метки «MIN» указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки. 2 — сигнализатор незакрытой левой передней двери загорается красным светом при незакрытой левой передней двери. 3 — сигнализатор незакрытой правой передней двери загорается красным светом при незакрытой правой передней двери. 4 — сигнализатор неисправности ламп стоп-сигнала и габаритных огней загорается оранжевым светом, если неисправна одна из ламп стоп-сигнала или габаритных огней. 5 — сигнализатор износа накладок колодок передних тормозов загорается оранжевым светом, если толщина накладок уменьшилась до 1,5 мм. 6 — сигнализатор незастегнутых ремней безопасности загорается красным светом при непристегнутых ремнях безопасности водителем. 7 — сигнализатор незакрытой правой задней двери загорается красным светом при незакрытой правой задней двери. 8 — сигнализатор незакрытой левой задней двери загорается красным светом при незакрытой левой задней двери. 9 — сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке загорается оранжевым светом при понижении уровня охлаждающей жидкости в расширительном бачке на холодном двигателе ниже допустимого предела. Перед доливкой жидкости в расширительный бачок проверьте герметичность системы охлаждения. 10 — сигнализатор недостаточного уровня омывающей жидкости в бачке загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости. Блок индикации бортовой системы контроля машин ваз 2110, ваз 2111, ваз 2112 может находиться в следующих режимах: выключен; режим ожидания; предвыездной контроль сигнализаторов; контроль параметров. Блок индикации бортовой системы контроля автомобиля ваз 2110, ваз 2111, ваз 2112 находится в режиме «Выключен», если ключ не вставлен в выключатель зажигания. В положении 0 («Выключено») ключа в выключателе зажигания блок индикации бортовой системы контроля переходит в «Режим ожидания». Если при этом будет открыта дверь водителя, возникнет неисправность «Забытый ключ в выключателе зажигания» и звуковой сигнализатор блока индикации бортовой системы контроля в течении 5-10 сек. будет подавать прерывистый сигнал. Сигнал можно прервать или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I («Зажигание»). В положении I ключа в выключателе зажигания блок индикации бортовой системы контроля автомобиля ваз 2110, ваз 2111, ваз 2112 переходит в режим «Предвыездной контроль сигнализаторов», при котором для проверки их исправности на 2-6 сек. включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 сек блок индикации бортовой системы контроля переходит в режим «Контроль параметров» и при наличии неисправности производит сигнализацию по следующему алгоритму: световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течении 5-10 сек, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 («Выключено»); одновременно со световым сигнализатором на 5-10 сек. включается звуковой сигнализатор; если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности, как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.

Читать дальше: Движение по крайней левой полосе

При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Система контроля давления в шинах

С недавних пор в ряде стран на государственном уровне действует запрет на продажу автомобилей без системы контроля давления в шинах. В нашей стране подобного запрета, к сожалению, нет. Тем не менее, советуем вам оборудовать свой автомобиль подобной технологией, которая поверьте, сохранила немало жизней во всем мире. Дело в том, что система контроля давления в шинах предупреждает водителя об опасности, в случае потери в колесе давления, что позволяет вовремя среагировать на внештатную ситуацию на дороге и своевременно остановить автомобиль. Так что не пожалейте 3,000-5,000 рублей и приобретите в свою машину современную и очень полезную технологию, позволяющую контролировать состояние шин во время движения. Подробнее…

Основные обозначения значков на панели приборов ВАЗ

Наличие значков на приборной панели играет одну из самых важных ролей во время вождения автомобиля. Они отвечают не только за навигацию по системам машины, но и вовремя информируют о возникновении каких-либо неисправностей, поломок и неправильной работе транспортного средства. Именно поэтому каждому автолюбителю необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

При резком появлении того или иного индикатора на приборной доске вы сможете вовремя среагировать, что избавит вас от попадания в затруднительную ситуацию. Часто индикаторы выполняют только роль своеобразного оповещателя, но при их срабатывании лучше всего сразу уехать в гараж на ремонт или обратиться за помощью в автосервис.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Обозначение значков на приборке Лада 2112


Для наилучшего понимания назначения индикаторов приведена их расшифровка.

Номер на фото Расшифровка ламп и индикаторов
1 Указатель температуры ОЖ, если лампочка загорается в верхней части шкалы – двигатель перегрелся.
3/4 Указатели поворотников загораются одновременно при включении аварийной сигнализации.
7 Контрольный индикатор пустого бака, если лампа загорелась следует заехать на заправку.
8 Наружное освещение включено и работает в штатном режиме.
9 Упало давление в тормозной системе. Необходимо немедленно долить жидкость в расширительный бачок системы.
10 Дальний свет фар головной оптики активирован.
12 Дисплей одометра показывает несбрасываемый пробег.
13 Включена аварийная сигнализация.
14 Система управления двигателем повреждена или работает некорректно.
15 Аккумуляторная батарея не получает заряда. В этом случае следует проверить сам АКБ на износ и генераторную установку.
16 Ручной тормоз активирован.
17 Давление масла в картере двигателя упало ниже нормы. Следует долить жидкость до установленной отметки и проверить работоспособность насоса.
18 В комплектации с подушкой безопасности указывает на отключение привода пиропатрона. В остальных версиях лампочка резервная.

Описание и расположение индикаторов на панели

После 2006 года на автомобили ВАЗ 2112 устанавливалась новая приборная панель. По не до конца понятным причинам любое ее описание включает приставку «евро», вероятно из-за ее современности и качества.

Но, чтобы пользоваться ей, необходимо знать обозначения, которые не всегда просто понять даже из инструкции. О том, что обозначает тот или другой индикатор и лампочка, часто можно только догадываться

Чтобы облегчить себе эту задачу, обратите внимание на схему щитка приборов внизу и пояснения к ней

Описание панели

  1. Стрелочный указатель. Предназначен для обозначения приблизительной температуры охлаждающей жидкости. Данные получаются от датчика, который устанавливается в промежутке между головкой блока цилиндров и термостатом. Это позволяет получить точные данные. Секции имеют диапазон в 20 градусов, нижний уровень 50, а верхний – 130.
  2. Тахометр. Его предназначение известно любому водителю – показывать обороты двигателя в минуту. Секции по 5 единиц, оцифрованы каждые 10 единиц. Чтобы получить реальное значение, добавляйте к цифре пару нулей. Начиная с 55, двигатель входит в красную зону по оборотам.
  3. Указатель левого поворотника.
  4. Аналогичный указатель для правого поворотника.
  5. Спидометр. Относится к индукционному типу и получает данные о скорости с датчика на КПП. К сожалению, точно не очень высока, погрешность может быть до 5 км/ч и даже больше.
  6. Определитель уровня топлива. Датчик находится непосредственно в баке.
  7. Контрольная лампа, обозначающая опасно низкий уровень топлива.
  8. Индикатор ближнего света.
  9. Лампа для контроля количества тормозной жидкости.
  10. Индикатор дальнего света.
  11. Рычажок для корректировки часов.
  12. Общий (одометр) и суточный пробег.
  13. .
  14. Сбой электронных систем, приведший к критической неисправности двигателя.
  15. Часы и термометр.
  16. Низкой напряжение зарядки батареи.
  17. Лампа сигнализации включения ручника.
  18. Критический уровень давления масла.
  19. Индикатор обогатителя топливной смеси.

Ориентируясь по указанной выше схеме вы легко сможете запомнить, что означает тот или иной тревожный огонек. И хотя это для ВАЗ 2112 комбинация приборов, на других машинах ВАЗа она примерно такая же.

КОДЫ ОШИБОК ПРИБОРКИ

Стандартные ошибки при самодиагностике автомобиля указывают на поломку не точно. При причине простоты бортового компьютера, устройство может указать только направление, где стоит искать проблему. Расшифровка стандартных ошибок выглядит так:

  • 0 – ошибки не обнаружены – система в полном порядке;
  • 1-2 в бортовой сети превышено или слишком низкое напряжение;
  • 3 – сбои в работе поплавкового датчика в бензобаке;
  • 4/5 неисправность в цепях датчиков температуры антифриза и окружающей среды соответственно;
  • 6 – критический перегрев силовой установки, необходимо дождаться остывания антифриза;
  • 7 – недостаточно масла в картере двигателя;
  • 8 – проблема кроется в тормозной системе;
  • 9 – сел аккумулятор или деталь повреждена;
  • Е – ошибка в прошивке, нарушен пакет данных EEPROM.

При этом необходимо учитывать, что в некоторых случаях, код ошибки может быть двузначным. К примеру, если на табло высвечивается 15 – это может говорить о наличии поломок в цепях №7 и 8. Узнав, что значит каждая ошибка, можно самостоятельно определить источник неприятности и исправить поломку.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

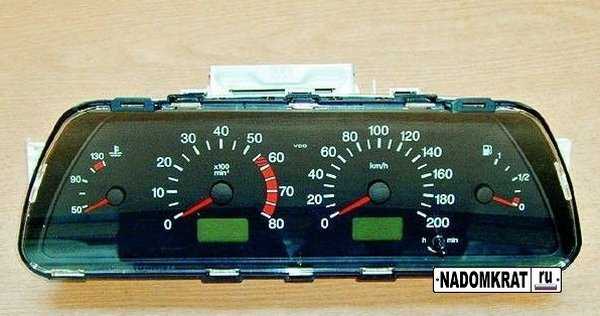

Панель приборов ВАЗ-2112

Панель приборов ВАЗ-2112 по современным меркам достаточно аскетичная. В ее центральной части, расположенной перед водителем, расположены два стрелочных указателя: тахометр и спидометр. Первый, как известно, показывает, с какой частотой вращается в настоящее время двигатель, второй – скорость движения автомобиля. Под тахометром конструкторы поместили на панель циферблат с электронными часами и термометром, показывающим уличную температуру при наличии соответствующего датчика. Под спидометром – электронный одометр, демонстрирующий общий и суточный пробег.

Справа от одометра – рычажок регулировки электронных часов. На панелях с установленным узким дисплеем с помощью данной ручки можно переключать показания одометра на общий или на суточный пробег. Между тахометром и спидометром вверху расположены индикаторы поворотов, соответственно, левого и правого, а внизу два индикатора: «аварийки» и критической неисправности двигателя, появившейся из-за произошедшего сбоя в работе электронных систем. При загорании этого индикатора лучше всего заглушить двигатель, поскольку причин, по которым он сработал, может быть несколько. Иногда этот индикатор сигнализирует о наличии ошибок в работе бортового компьютера, которые устраняются на сервисе с помощью специального ПО.

Панель ВАЗ-2112 также оснащена стрелочным датчиком температуры охлаждающей жидкости. Датчик, подсоединенный к прибору, распознает температуру, начиная с 50 градусов по Цельсию. На ВАЗ-2112 красная зона начинается со 105 градусов. При 130 градусах мотор заклинит от перегрева, поэтому дальнейшая индикация здесь попросту бессмысленна. Под датчиком температуры охлаждающей жидкости на панели ВАЗ-2112 расположено 4 индикатора:

  • обогатителя топливной смеси (для двигателей с карбюратором);
  • давления масла – уровень масла снизился до критически низкого. Лучше всего заглушить двигатель, выявить и по возможности устранить проблему, продолжив движение только после доливки масла;
  • стояночного тормоза;
  • заряда батареи – индикатор сигнализирует о наличии неисправности в работе системы, например, о разрыве цепи, обрыве ремня генератора, и других такого рода неполадках.

Все они загораются в случае возникновения соответствующей неисправности.

Изучая панель приборов ВАЗ-2112, мы увидим, что в правой части находится стрелочный указатель уровня топлива. Данный прибор получает данные о количестве топлива (в случае с ВАЗ-2112 – бензина) в баке от специального датчика. Следует помнить, что показания данного прибора актуальны только для ровной поверхности, поскольку когда автомобиль едет, например, на подъем, топливо, в соответствии с законами физики, смещается в дальний угол неполного бака. Следовательно, датчик будет передавать некорректную информацию.

Справа от указателя уровня топлива небольшая пиктограмма колонки АЗС – несложно догадаться, что она загорается при снижении уровня бензина в баке до критического уровня. Впрочем, при мигающей лампе определенный запас хода у вас еще будет.

Под указателем уровня топлива расположены три индикатора:

  • дальнего света – сигнализирует водителю о включенном дальнем свете фар, слепящем встречный транспорт;
  • низкого уровня тормозной жидкости – вполне вероятно, жидкость выходит из системы в результате надрыва шланга;
  • габаритных огней – напомнят водителю о необходимости выключить их, выходя из авто, поскольку в ином случае его может ожидать при следующей посадке весьма неприятный сюрприз в виде севшего аккумулятора.

Значение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) располагаются непосредственно в левой части самой панели. Эта часть приборной доски водителями часто называется «торпедой». Приборная панель также содержит различные по функциям и виду переключатели и комплект индикаторных лампочек. Они отвечают за управление работой светотехнического оборудования, отопителя и других важных агрегатов.

Стандартная панель приборов на автомобиле ВАЗ-2110

В первую очередь при осмотре приборной доски глаз падает на многообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и комплектом сигнальных лампочек с различными функциями. Основными элементами тут являются:

  • Образец индукционного спидометра;
  • Модель тахометра;
  • Указатель стрелочного типа для регулировки температуры ОЖ;
  • Прибор для определения уровня топлива в баке.

Рассмотрим каждый из приборов более подробно.

Совет: если лампочки, индикаторы и стрелочные приборы не работают, значит, проблема кроется в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110 .

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания по значению скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/час.

Ценой деления является показание в 10 км/час. Однако водитель должен помнить о том, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности – до 3-5 км/час.

Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Обозначения на тахометре

В левой части приборной доски расположен тахометр. С помощью этого прибора водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который в свою очередь эти значения получает от датчиков на коленвале. Часто, если машина дергается при резком нажатии на газ. тахометр будет показывать низкие значения оборотов либо вовсе будет неисправен.

На шкале все деления дробятся по 5 единиц, а оцифровка значений сделана по 10 единиц. Максимальные значения ограничиваются показателем в 80 ед. Для того чтобы понять, какое количество оборотов сейчас показывает автомобиль, нужно цифру на тахометре умножить на 100. Сектор в диапазоне от 55 до 60 ед. заштриховывается красным цветом — это является сигналом водителю о том, что машина будет приближаться к критическому количеству оборотов.

Совет: при приближении количества оборотов коленчатого вала к красному сектору может произойти резкая остановка и выход из строя двигателя.

Нижняя средняя часть прибора с помощью электронной индикации отображает показатель реальной температуры окружающего автомобиль воздуха и время.

Обозначения на стрелочном указателе температуры ОЖ

В левой стороне от тахометра расположен универсальный стрелочный указатель, который регулирует показатели температуры в ОЖ. Сигналы о текущих показателях прибор получает от соответствующего индикатора температуры охлаждающей жидкости, который располагается рядом с конструкцией ГБЦ и термостата.

Здесь ценой деления принято считать 20 градусов, а общие показатели оцифровки начинаются со значения в 50 ед. а заканчиваются делением в 130 градусов. Красным цветом выделяется опасная зона работы прибора, которая начинается со значения в 105 градусов. Если стрелка прибора начинает попадать в данную зону, двигатель ВАЗ-2110 нужно сразу же выключить, а автомобиль остановить.

При перегреве мотора может наступить выход из строя не только основного комплекта блоков силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107 .

Обозначения в стрелочном указателе топлива в баке

Справа от скоростного спидометра расположен указатель, демонстрирующий уровень и вообще наличие бензина в топливном баке вашего транспортного средства. Он работает за счет датчика в баке, а данные отправляет через бортовой компьютер на шкалу. Показатели стрелочного прибора имеют следующие обозначения:

  • 0 — у вас полностью пустой бак (машина сможет работать еще 15-20 минут).
  • ½ — в автомобиле бензина еще полбака.
  • 1 — автомобиль заправлен на полный бак.

Вспомогательная панель

На вспомогательной панели бортовой системы контроля находятся такие приборы:

  1. Изображение маслёнки. При горящей лампочке требуется проверить уровень масла;
  2. Значок, на котором распознаются дворники, засветился, то это свидетельство того, что жидкости для опрыскивания лобового стекла в бачке недостаточно;
  3. Где изображение с градусником и ёмкостью, наполненной жидкостью, предупреждает о недопустимо высокой температуре антифриза в радиаторе;
  4. Когда отказывают габаритные огни или стоп-сигнал, будет светиться сигнализатор с зачёркнутой лампочкой и указывающей на неё стрелкой;
  5. Если износились тормозные колодки и им нужна замена, загорится сигнал с рисунком колодок и колеса;
  6. В ситуации, когда водитель не соблюдает правила безопасности, будет сигналить значок с человеком, пристёгнутым ремнём.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
