К линия ваз 2110

Электросхема проводки ВАЗ 2110 карбюратор

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Изгибы проводов в местах входа в жгут показывают направления их прокладки в жгуте.

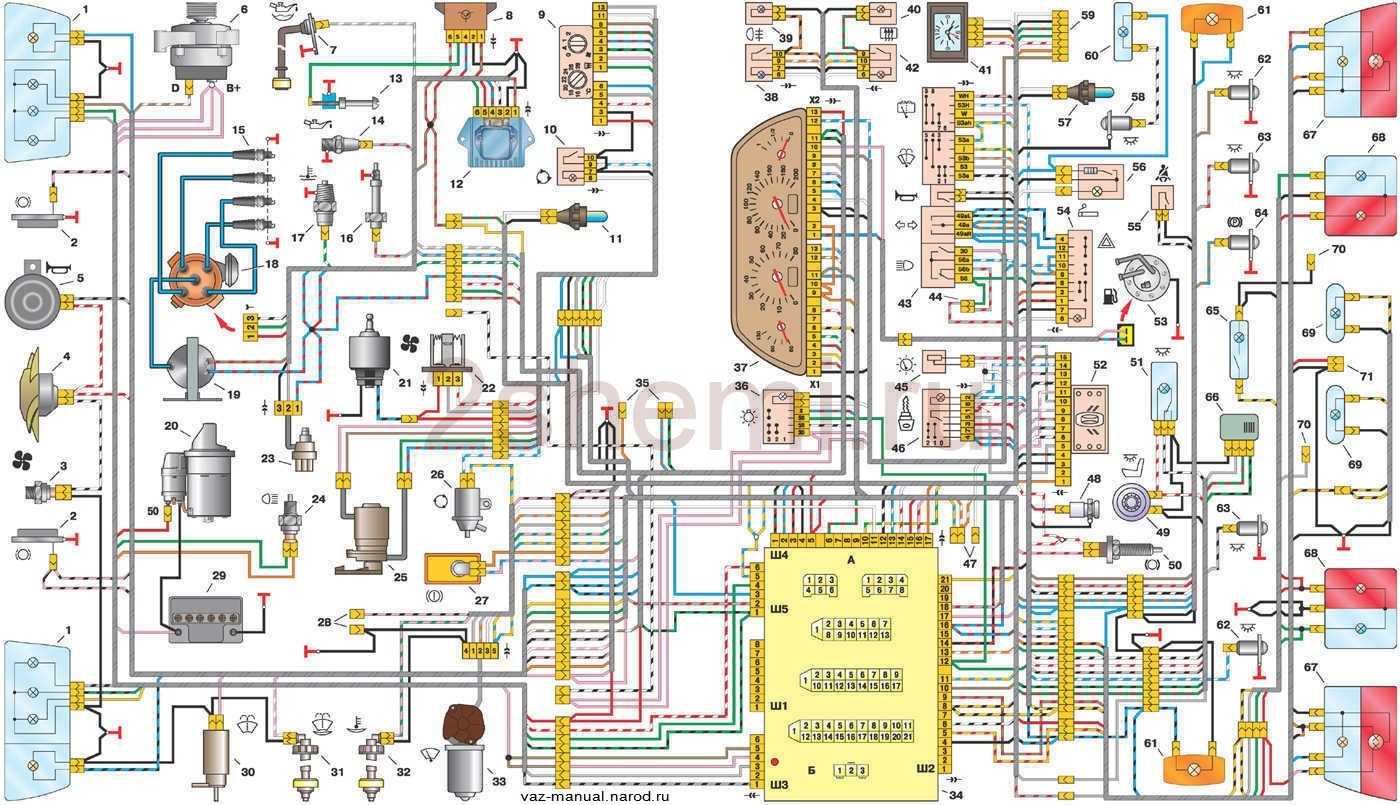

Полную схему одним файлом смотрите далее (клик для увеличения):

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок
управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

  1. Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
  2. Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
  3. Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно.

Схема и распиновка бортовой системы контроля БСК ВАЗ-2110, 2111 и 2112

Распиновка бортовой системы контроля ВАЗ 2110, 2111, 2112

1 — сигнализатор недостаточного уровня масла в картере двигателя загорается оранжевым светом при понижении уровня масла в картере двигателя ниже метки «MIN» указателя. 2 — сигнализатор незакрытой левой передней двери загорается красным светом при незакрытой левой передней двери. 3 — сигнализатор незакрытой правой передней двери загорается красным светом при незакрытой правой передней двери. 4 — сигнализатор неисправности ламп стоп-сигнала и габаритных огней загорается оранжевым светом, если неисправна одна из ламп стоп-сигнала или габаритных огней. 5 — сигнализатор износа накладок колодок передних тормозов загорается оранжевым светом, если толщина накладок уменьшилась до 1,5 мм. 6 — сигнализатор не застегнутых ремней безопасности загорается красным светом при не пристегнутых ремнях безопасности водителем. 7 — сигнализатор незакрытой правой задней двери загорается красным светом при незакрытой правой задней двери. 8 — сигнализатор незакрытой левой задней двери загорается красным светом при незакрытой левой задней двери. 9 — сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке загорается оранжевым светом при понижении уровня охлаждающей жидкости в расширительном бачке на холодном двигателе ниже допустимого предела. 10 — сигнализатор недостаточного уровня омывающей жидкости в бачке загорается оранжевым светом, если в бачке осталось менее 1 л. омывающей жидкости.

Дата добавления: 14.07.2014

Как работает электронный датчик

До 2006 года на автомобили устанавливали датчик скорости, который работал совместно с приводом. Шестеренку привода крутила ведущая шестерня главной пары. Поэтому такой датчик можно было устанавливать на автомобили с механическим спидометром, для этого требовалось установить новый индикатор скорости, который работал не от вращающегося тросика, а от импульсов датчика. В основе работы датчика лежит эффект Холла – электродвижущая сила (ЭДС) в катушке индуктивности меняется при прохождении через нее металла. С 2006 года стали устанавливать новую модель датчика, который не нуждался в приводе, потому что работает с репером (металлическим штырьком) установленным на ведущей шестерне редуктора.

Методы диагностики ошибок

В 2020 году ошибки на бортовом компьютере ВАЗ 2110 можно выявить двумя способами.

  1. Самодиагностика. Способ осуществим благодаря специальной опции в бортовом компьютере. Принцип заключается в том, что система показывает неисправности основных цепей и механизмов. Достоинством выступает отсутствие необходимости дополнительного оборудования или специальных программ – все, что нужно уже «зашито» в бортовой компьютер. К минусам следует отнести малую точность показаний.
  2. При помощи вспомогательного оборудования. Разновидность процедуры отличается высокой точностью считываемых данных. Благодаря стороннему анализатору можно доподлинно узнать, где конкретно возникла поломка, что облегчает процесс ремонта. Явным минусом выступает необходимость подключения компьютера со специальной программой. Подобное оснащение присутствует только в специализированных сервисных станциях.

Самодиагностика ВАЗ 2110: коды ошибок

Чтобы включить режим самостоятельного определения неисправностей, от водителя или мастера потребуется выполнить определенную последовательность действий.

  1. Выключить зажигание двигателя.
  2. Зажать клавишу сброса суточного пробега и, не бросая ее включить зажигание. При этом на дисплее должны загореться все цифровые ячейки.
  3. Клацнуть на любую кнопку управления модулем два раза.
  4. На приборе высветится номер ошибки.

Если все сделано правильно, на приборке загорится один из перечисленных символов:

  • 2 – критическое превышение номинальных показателей напряжения бортовой сети, возможно короткое замыкание магистральной линии или нагруженных узлов;
  • 3 – подобная ошибка на панели приборов ВАЗ 2110 указывает, что датчик уровня бензина поврежден или присутствуют проблемы в питании сенсора, для проверки можно заменить деталь новой и прозвонить цепь;
  • 4 – ошибка 4 ВАЗ 2110 показывает, что датчик температуры антифриза сломался или перебита его проводка, устраняется проблема аналогично;
  • 5 – термометр, предназначенный для измерения температуры за бортом неисправен;
  • 6 – мотор сильно перегрелся, необходимо остановиться и подождать остывания, при этом должен присутствовать звуковой сигнал (долить антифриз/воду в радиатор);
  • 7 – давление лубриканта в картерном отсеке двигателя ниже установленной нормы, требуется срочно восполнить потери;
  • 8 – ошибка 8 ВАЗ 2110, расшифровка показывает, что тормозная система повреждена, возможно, падение уровня жидкости в расширительном бачке или сильный износ колодок;
  • 9 – полный разряд аккумулятора, элемент нужно зарядить или заменить новым модулем;
  • Е – программный сбой прошивки бортового компьютера, здесь поможет полная диагностика сканером и квалифицированный ремонт в мастерской.

Также ошибка 14 ВАЗ 2110 или другое двузначное число будет говорить о наличии двух проблем. Обычно при подобной картине шифры суммируются. К примеру, ошибка 10 ВАЗ 2110 может показывать на проблемы в цепях №4 и 6.

Как сбросить ошибки на ВАЗ 2110

Обычно процедура проводится после выполнения ремонта узла, за который отвечает код неисправности. При этом символ не пропадает – его нужно принудительно сбросить. Делается это достаточно просто. От пользователя требуется войти в сервисный режим (зажать кнопку суточного пробега), далее дважды клацнуть на любой орган управления. После выполнения манипуляций на дисплее отобразится код. Для устранения кнопка суточного пробега зажимается на 3-4 секунды и система обнуляется. Выход из диалогового окна выполняется машиной самостоятельно после 30 секунд бездействия.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

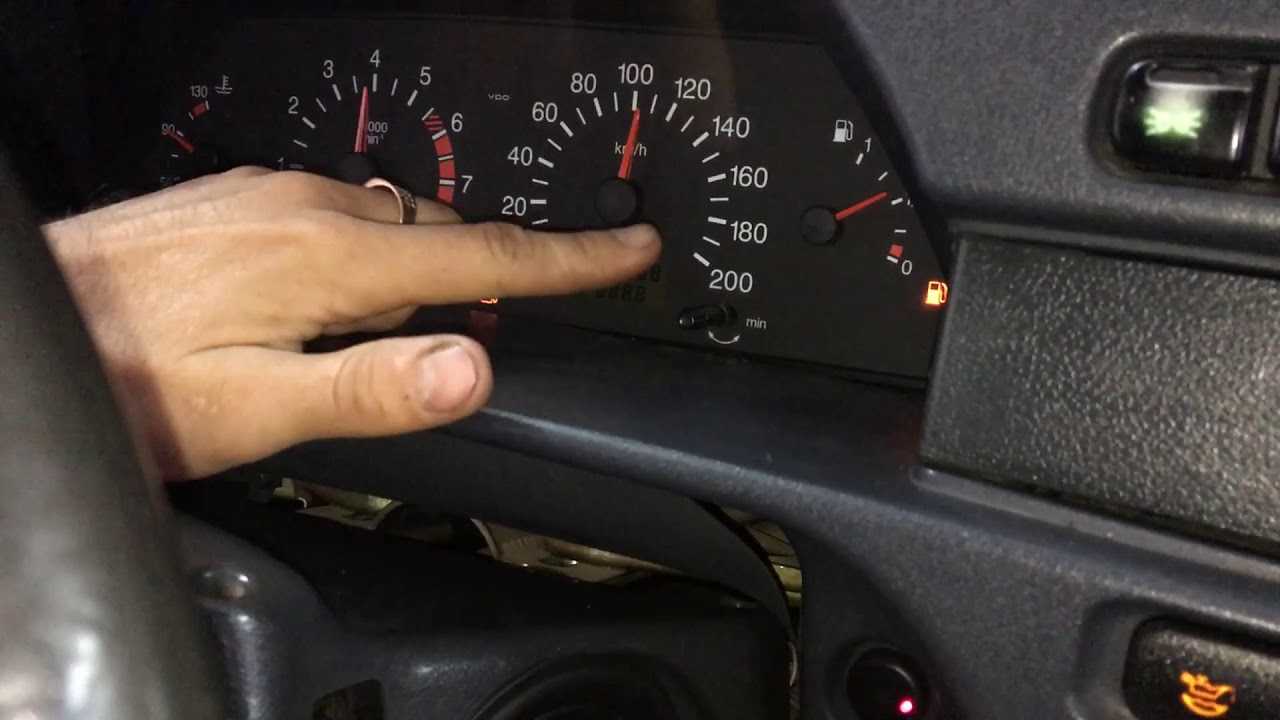

Прыгают стрелки приборов

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона.

Отыскать его можно, сняв магнитолу с гнезда. Но если на ваш автомобиль монтировалась сигнализация, скорее всего, крепление этого провода для большего удобства было перенесено в более удобное место. Обычно, специалисты переставляют его за салонную обшивку, неподалеку от левой ноги водителя.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть.

Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Проверить нужно массовый кабель на белой колодке Х1, идущий к первому контакту. Помимо этого, стоит проконтролировать напряжение на 9, 6 и 10 контактах — оно должно быть не меньше 12 вольт

Вдобавок обязательно обратите внимание на состояние дорожек сзади щитка, по которым импульсы поступают к потребителям

Другие методы диагностики

Если нет под рукой сканера или ноутбука, то можно провести мини-диагностику. Для этого нужно зажать кнопку одометра (находится на приборной панели). Одновременно с этим включается зажигание. После чего кнопка отпускается. Стрелки приборов при этом начинают скакать. Далее однократно нажимается на одометр. На дисплее покажется номер прошивки. Следует еще раз зажать и отпустить кнопку.

Так вы сможете увидеть двузначный код ошибки. Правда, нужно отметить, что далеко не все неисправности можно диагностировать таким способом. Поэтому это не заменит полноценную диагностику.

Заключение
. Проблемы с управлением двигателем не редкость. Поэтому навык самостоятельного диагностирования проблем окажется не лишним. Для этого нужно знать коды ошибок ВАЗ 2114 и 2115. Также понадобится сканер или ноутбук с установленной программой. С использованием этого оборудования сложностей обычно не возникает.

Темой данной статьи будет диагностика приборки на ВАЗ 2110, 2111, 2112.

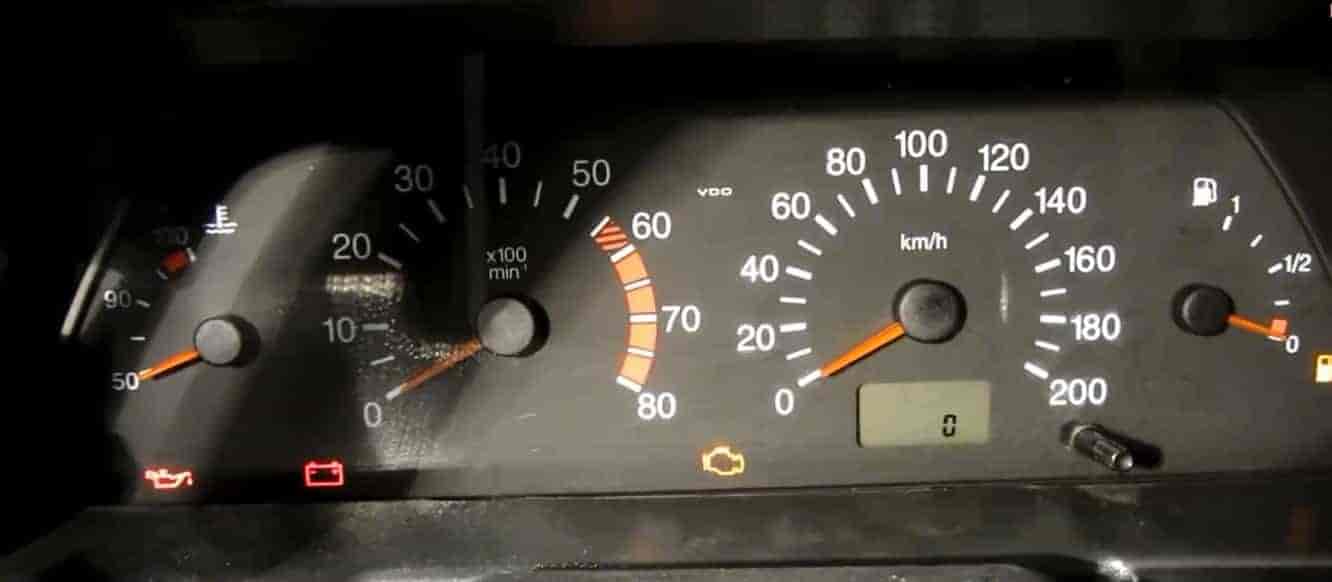

Для того, чтобы запустить режим самодиагностики комбинаций приборов необходимо включить зажигание при этом удерживать кнопку, сбрасывающую суточный пробег.

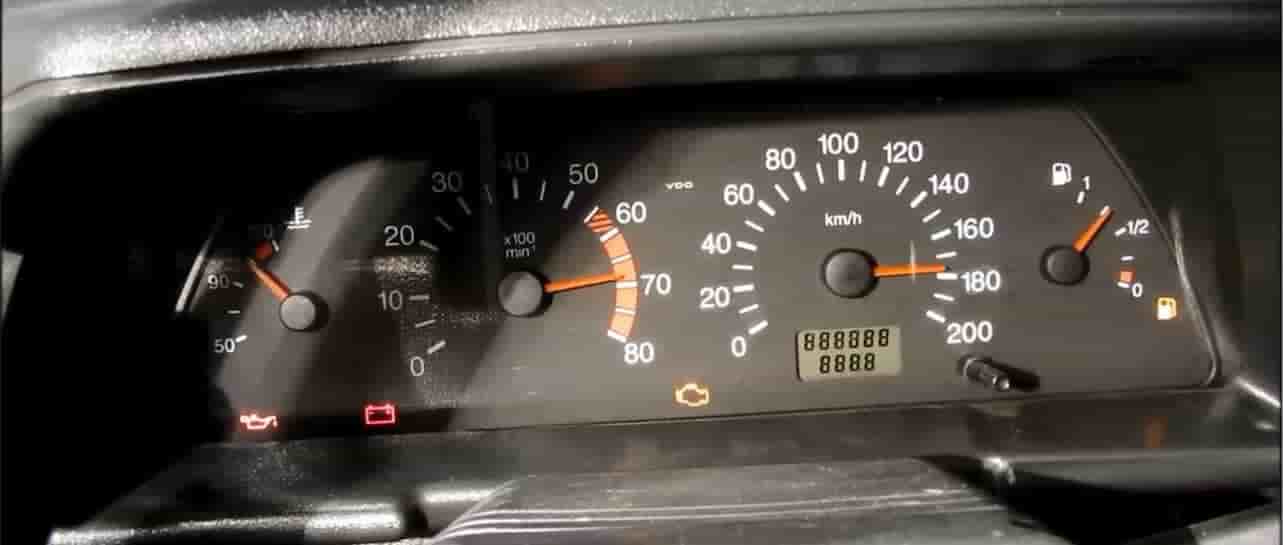

Как понять, что режим запустился? Все очень просто, начнут гореть лампочки давления масла, значок аккумулятора, сигнальная лампа топлива и лампочка Chek (Чек). При этом все стрелки начинают двигаться от начального положения до максимума, и этот процесс повторяется. Таким образом вы сможете проверить работу всех лампочек, приборов, стрелок.

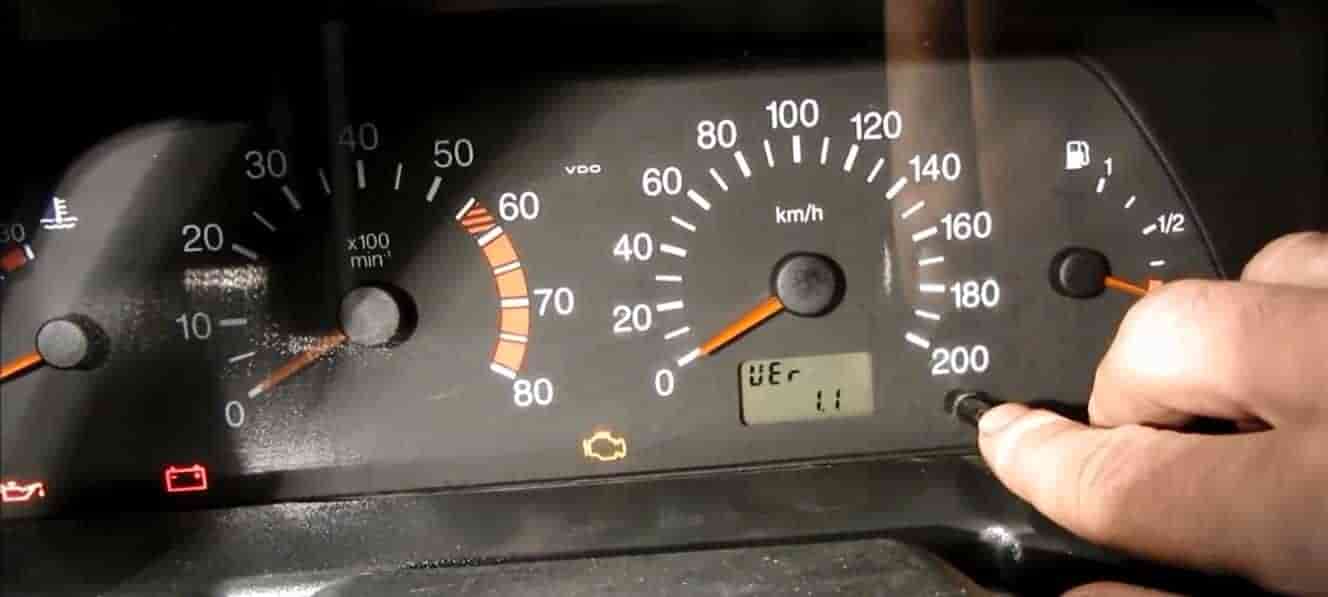

При нажатии кнопки для сброса пробега за сутки нам покажется код ошибки.

Для сброса этой ошибки нужно зажать и удерживать кнопку, которой сбрасывают суточный пробег. Пока ошибка не сброситься на 0.

Чтобы проверить, что ошибки сбросились, повторяем процедуру: входим в режим — диагностика приборки ВАЗ 2110 (во время включения зажигания нажимаем и держим кнопку, сбрасывающую пробег); нажимаем три раза на кнопку-сброс пробега и смотрим на экран бортовика. Он должен показывать 0.

С этим определились. Но, теперь нужно же выяснить, что за ошибку мы выявили при самодиагностики комбинаций приборов. Для этого вам представлена таблица.

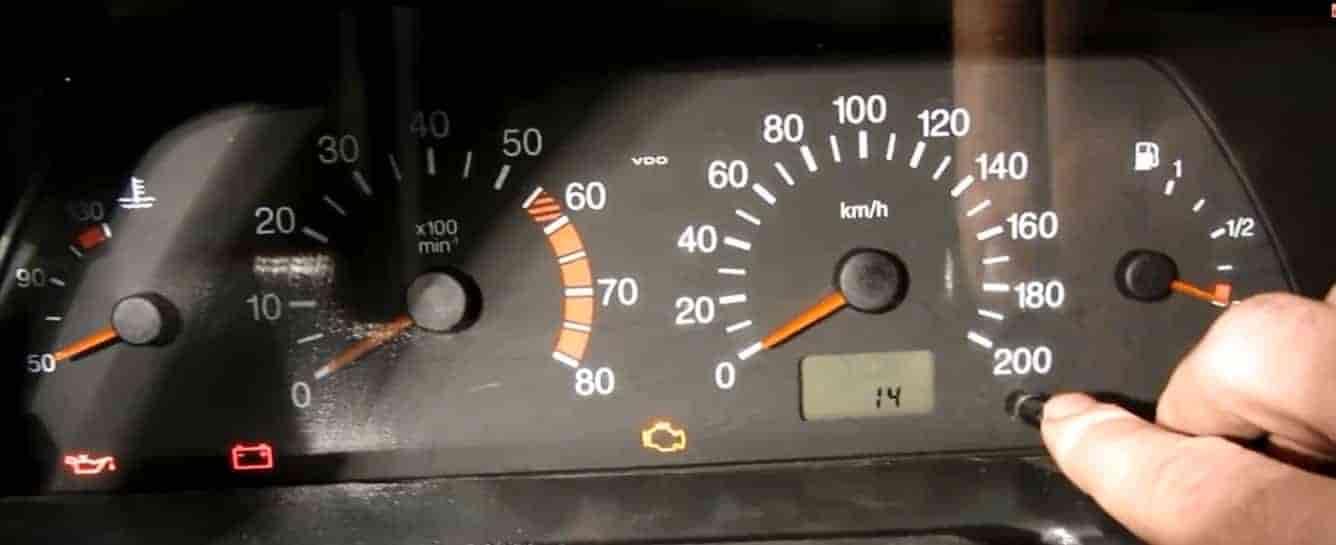

Если же цифра другая, например, как у нас, это значит, что ошибок несколько и компьютер показывает их сумму: 6 (2+4), 10 (2+8), 12 (4+8), 14 (2+4+8).

Весь процесс можете просмотреть на видео ниже:

С ошибками при самодиагностике комбинаций приборов ВАЗ 2110 разобрались, а вот здесь вы можете посмотреть, (когда загорается лампочка-двигатель) самому.

Стремление
совершенствовать
производимые
автомобили
привело
инженеров
и
разработчиков
концерна
Авто
ВАЗ
к
мысли
о
необходимости
внедрения
такого
новшества
как
бортовой
компьютер
. Его
предназначение
— выявление
неисправностей
автомобиля
и
сообщение
о
них
в
закодированном
виде
.

Но
чтобы
владелец
авто
мог
самостоятельно
разобраться
в
чем
состоит
проблема
, ему
потребуется
знать
, как
расшифровываются
коды
. Есть
смысл
рассмотреть
вопрос
более
подробно
, на
одной
из
вазовских
моделей
.

бортового
компьютера
ВАЗ
2115
своими
руками
(пошагово
)

Для
обнаружения
причин
, по
которым
бортовым
компьютером
выдаются
коды
ошибок
, проводить
диагностику
потребуется
обязательно
.

Сделать
это
можно
разными
путями
:

  • обратиться
    к
    мастерам
    специализированной
    СТО
  • попытаться
    выполнить
    диагностику
    своими
    силами

При
необходимости
самостоятельно
проведения
диагностики
владельцы
автомобилей
ВАЗ2115
смогут
руководствоваться
рекомендациями
, содержащими
перечень
и
порядок
всех
действий
:

  • разыщите
    кнопку
    одометра
    на
    панели
    приборов
    и
    зажмите
    ее
    далее
    потребуется
    повернуть
    в
    положение
    «1
    » ключ
    в
    замке
    зажигания
  • кнопку
    одометра
    теперь
    можно
    отпустить
  • это
    действие
    вызовет
    движение
    стрелок
    на
    приборной
    панели
    после
    повторного
    нажатия
    кнопки
    одометра
    , на
    спидометре
    появится
    код
    , являющийся
    обозначением
    версии
    штатной
    прошивки
    бортового
    компьютера
  • нажав
    кнопку
    одометра
    третий
    раз
    и
    возвратив
    ее
    в
    исходное
    положение
    получим
    код
    неисправности
    .

Как
выглядят
коды
ошибок
при
диагностике
своими
руками
?
Это
будет
двухзначная
комбинация
цифр
, при
выполнении
диагностики
с
применением
профессионального
оборудования
, которым
оснащаются
станции
СТО
— комбинация
будет
состоять
из
четырех
цифр
.

Диагностика ДС на ВАЗ 2110

Место расположения регулятора в моторном отсеке

Как проверить датчик скорости на ВАЗ 2110 своими силами? В первую очередь, для этого необходимо знать, где должен располагаться ДС, после чего осуществляется диагностика его привода. В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, неподалеку от выпускного коллектора. Как показывает практика, о нагретый коллектор могут тереться провода подключения, в результате чего они плавятся.

В результате происходит короткое замыкание. Как правило, решить такую проблему можно путем изолирования проводов и фиксации их таким образом, чтобы они не соприкасались с коллектором. Еще одним вариантом диагностики будет проверка обрыва тросика. Такая причина является одной из наиболее вероятных. Если тросик в порядке и никаких повреждений в ходе процесса выявлено не было, значит, проблема заключается в самом контроллере либо его приводе.

Основные виды компьютерной диагностики

Адаптер, подключаемый к бортовой компьютерной системе и вашему ноутбуку (или планшету), позволяет проводить следующие виды диагностических работ:

  • оценка технического состояния двигателя. Она позволит выяснить, по какой причине силовой агрегат вдруг теряет исходную мощность, а также поможет разобраться, почему увеличивается расход топлива, возникают проблемы с запуском мотора;
  • диагностика подвески, которая просто необходима, если возникают проблемы с маневренностью авто, неравномерно изнашивается резина, появляются посторонние звуки в процессе езды;
  • проверка состояния автоматической коробки передач. Данная функция вам не потребуется, так как ВАЗ-2110 оснащается «механикой». Однако для диагностики других машин она имеет огромное значение.

Проверка ДПКВ на исправность

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины;
проверка вольтметром, измерителем индуктивности и трансформатором

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Когда необходима диагностика?

Компьютерная диагностика заключается в чтении кодов ошибок, стирании их и корректировке. Для этого применяются различные диагностические адаптеры и системы. К ним относятся многофункциональные стенды, OBD разъемы, портативные ридеры и другие устройства. Благодаря диагностирующему оборудованию и программному обеспечению обнаруживаются малейшие сбои в системе управления автомобиля и основных его узлов.

С помощью систем диагностики можно менять параметры, чтобы увеличить мощностные характеристики машины. Если выходит новая модель автомобиля, можно перепрограммировать функции под новое оборудование.

Компьютерную диагностику обычно проводят в следующих случаях:

  • на приборной доске загораются индикаторы, сигнализирующие о каких-либо неисправностях;
  • у водителя возникли подозрения в неисправности каких-либо узлов или систем;
  • проверить состояние б/у автомобиля перед покупкой;
  • специалисты рекомендуют проводить диагностику хотя бы раз в год.

Как самостоятельно сделать диагностику ВАЗ-2110

Последний вопрос, который осталось раскрыть в нашей статье, – это последовательность проведения диагностики ВАЗ-2110. Выглядит она следующим образом:

  • подключаем адаптер к диагностическому разъему ODB, который располагается под рулевой колонкой;
  • включаем планшет или ноутбук, на экран которого будут выводиться результаты диагностики;
  • включаем зажигание авто. Для проведения проверки двигателя и подвески, а также для вывода на дисплей нужной информации требуется обязательная подача питания на бортовую сеть машины;
  • запускаем программное обеспечение и получаем результаты диагностических процедур;
  • расшифровываем коды ошибок и определяем неисправности тех или иных узлов и механизмов авто.

Как видите, ничего сложного в самостоятельной диагностике ВАЗ-2110 нет. Вы легко сориентируетесь во всех ее тонкостях, не имея соответствующих знаний и навыков, сможете определить имеющиеся проблемы, не обращаясь в автосервисы, и сумеете значительно снизить финансовые затраты на обслуживание своего автомобиля.

Пошаговая инструкция по проведению диагностики ВАЗ-2110 своими руками

Для проведения компьютерной диагностики автомобиля ВАЗ-2110 рекомендуется обращаться в специализированные автосервисы, имеющие в своем распоряжении все необходимое оборудование. Однако такой подход имеет несколько существенных недостатков. Во-первых, процедура выявления неисправностей в СТО может обойтись довольно дорого. Во-вторых, недобросовестные мастера имеют нехорошую привычку приукрашивать полученные результаты, заявлять о тех неисправностях, которые на самом деле отсутствуют.

Именно поэтому в данной статье мы рассмотрим, как выполняется компьютерная диагностика ВАЗ-2110 своими руками, приведем подробную пошаговую инструкцию и поможем вам свести к минимуму затраты.

Проверка генератора ваз 2110 мультиметром

Невозможно представить автомобиль ваз 2110 без электрических приборов. Освещение, зарядка аккумулятора, бортовые контроллеры, электродвигатели потребляют электроэнергию, вырабатываемую генератором. Контроль состояния электрооборудования повышает срок эксплуатации приборов, проводки. Статья содержит практические советы по различным способам проверки генератора ваз 2110 мультиметром. Автомобили ваз комплектуются трехфазными синхронными генераторными устройствами переменного тока, оборудованными диодным выпрямителем, реле-регулятором напряжения электронного типа. Клиновый …
