Установка фаз газораспределения по меткам на ваз 2101-ваз 2107

Устранение люфта в рулевом управлении

Прежде всего, проверку следует начать с карданного шарнира и его винтов. Прокручивайте регулировочный винт до необходимого показателя. После, снова проверьте наличие и величину люфта. В случае неудовлетворительных показателей, проделайте работу снова.

Если и это не помогло, значит причина поломки кроется в другом. Следующим пунктом необходимо загнать автомобиль в смотровую яму. Проблема люфта может быть заключена в шарнирах рулевых тяг. Скорее всего, эти детали изношены и есть необходимость в их замене или же крепкой фиксации. Также следует проверить крепление рулевых тяг и по надобности подтянуть их.

Однако если и это не устранило причину, значит скорей всего придется разобрать всю систему рулевого управления. Сделать это лучше в автосервисах, так как есть риск повредить систему.

Ремонт подвесного подшипника карданного вала

Что необходимо для ремонта?

Многие автолюбители предпочитают производить подобное техническое обслуживание самостоятельно. Но есть и такие, которые хотят заниматься этим, но не умеют

Подобным товарищам лучше всего обратить внимание на действия механиков в специализированных автосервисах. В подобных местах можно узнать, что для починки нужны:

В первую очередь запчасти.

Понадобиться приобрести сам подшипник и проверить его

Стоит обратить внимание на резину, она не должна быть твёрдой как дерево, а обязана обладать достаточной эластичностью. Если она будет жесткой, то при движении появится значительная вибрация

  1. Далее, не стоит забывать о необходимых инструментах, в число которых входят торцевые ключи на 13 и 27, рожковые на 12 и 13, молоток, наставка из меди или алюминия, съёмник, пассатижи, фланец.

Важно! Все процедуры, связанные с заменой подвесного подшипника лучше производить в яме

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

  1. неправильный уровень топлива в поплавковой камере;
  2. засорение сетчатого фильтра, жиклеров и каналов;
  3. ограничение или затруднения хода клапана в ЭПХХ;
  4. подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
  5. засорение воздушного фильтра;
  6. подгорание контактов или неправильный зазор между ними;
  7. некондиционные свечи;
  8. неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя

Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор

Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

  • установить машину на ровную площадку;
  • проверить давление в шинах, при необходимости подкачать их;
  • выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

  • разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
  • плавно вращайте руль, пока напарник следит за положением передних колес;
  • как только колеса начнут смещаться, остановите вращение руля;
  • сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
  • плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
  • нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
  • померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Регулировка пускового устройства

При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.

Немного теории о пусковом устройстве

Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:

При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:

На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:

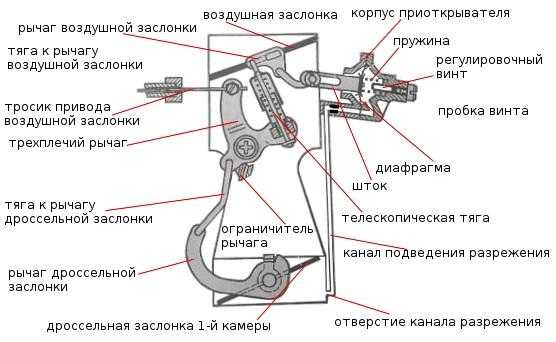

Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:

Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:

  • Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
  • Срабатывает телескопическая тяга;
  • Тяга поворачивает воздушную заслонку.
  • Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
  • Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор

Приступим к регулировке пускового устройства

Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:

Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.

Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:

Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.

После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.

Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:

Советы экспертов


Опытные автолюбители дают несколько советов тем, кто хочет самостоятельно отрегулировать фары на ВАЗ-2107 в гаражных условиях.

Всю процедуру нужно выполнять в темное время суток.
Все оборудование должно находится в исправном состоянии, особое внимание необходимо уделить регулятору напряжения и генератору.
Если лампочка фары мутная, то причиной этого может быть нарушенная герметичность соединения оптического узла, а это влияет на уровень потока света. Чтобы восстановить его герметичность, придется склеить герметиком все поврежденные фрагменты.
После завершения процедуры наладки обеих фар, необходимо произвести проверку: в темное время суток выехать на дорогу и проверить автомобильные осветительные приборы в работе.
Самостоятельную наладку фар можно выполнять только для себя, потому что для техосмотра подобная регулировка не подойдет

Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

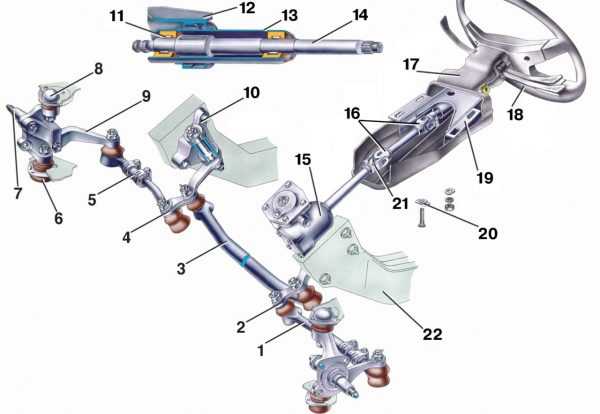

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

  • Средняя рулевая тяга;
  • Маятниковый рычаг;
  • 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Запуск webasto от starline

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

  • износ сальника;
  • подтекание из-под прокладки;
  • ослабление крепежа, которым фиксируется крышка механизма;
  • коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

Одним из вариантов избавиться от течи масла из редуктора при исправных сальниках является обработка крышки герметиком

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

  • неправильная установка развал-схождения колёс;
  • поломка одного из элементов в рулевом механизме;
  • нарушен зазор между червяком и роликом;
  • крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Причина неисправности рулевого управления Способ устранения неисправности
Увеличенный зазор в подшипниках ступиц передних колёс Отрегулируйте зазор ступиц передних колёс
Ослабление гаек шаровых пальцев рулевых тяг Затяните гайки шаровых пальцев рулевых тяг
Увеличенный зазор между осью маятникового рычага и втулками Замените втулки маятникового рычага или кронштейн в сборе
Ослаблена регулировочная гайка оси маятникового рычага Отрегулируйте затягивание гайки маятникового рычага
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага Затяните гайки болтов
Ослабление гаек крепления поворотных рычагов Затяните гайки

Выставление момента зажигания (фаз газораспределения) по меткам

После проведённых ремонтных работ нужно обязательно выставить правильный момент зажигания. Для этого необходимо выполнить следующие работы:

  1. Установить звезду распредвала с цепью, зафиксировать её болтом, не затягивая.
  2. Произвести монтаж натяжителя цепи.
  3. Накинуть цепь на шестерни коленвала, вала дополнительного оборудования и распределительного вала.

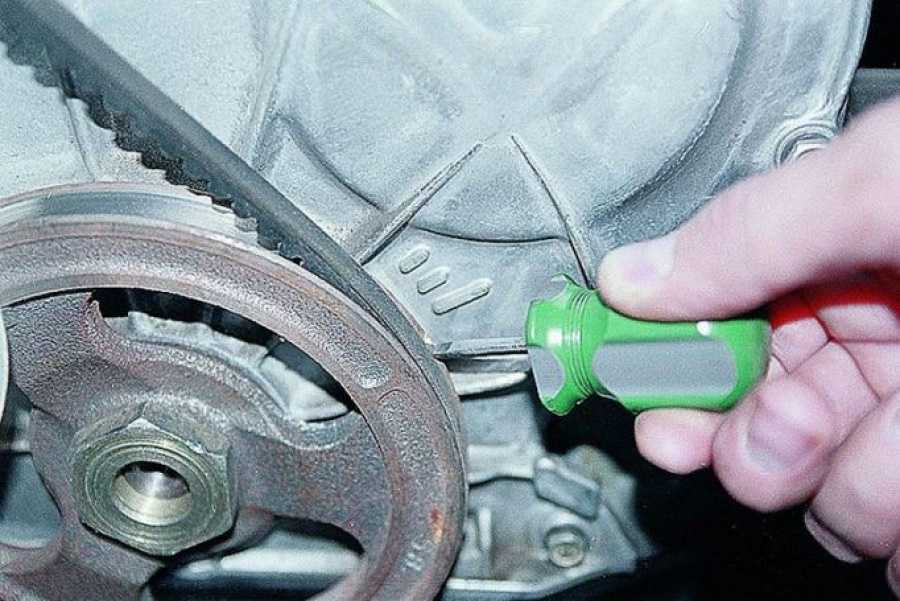

  4. При помощи ключа на 36, надетого на гайку шкива коленчатого вала, провернуть коленвал до того момента, пока метка на шкиве не совпадёт с меткой на крышке двигателя.

  5. Определить положение звезды распредвала в отношении «постели». Метка на звезде также должна совпадать с выступом.

  6. Если метки не совпадают, выкрутить болт звезды распределительного вала, снять её вместе с цепью.
  7. Снять цепь и провернуть звезду влево или вправо (в зависимости от того, куда смещена метка) на один зуб. Надеть цепь на звезду и установить её на распредвал, зафиксировав болтом.
  8. Проверить положение меток.
  9. При необходимости повторять смещение звезды на один зуб, до того момента, пока метки не совпадут.
  10. По завершении работ зафиксировать звезду болтом, а болт — шайбой.
  11. Установить клапанную крышку. Зафиксировать её гайками. Произвести затяжку гаек в порядке, указанном на фото. Момент затяжки — 5,1–8,2 Нм.

  12. Произвести дальнейшую сборку двигателя.

Видео установка распредвала ВАЗ 2107

После проверки работы двигателя рекомендуется провести регулировку клапанов в два этапа: первый сразу, второй — после 2–3 тыс. км пробега.

Как видите, ничего особо сложного в диагностике и замене распределительного вала ВАЗ 2107 нет. Главное — найти нужный инструмент и выделить для ремонта двигателя два-три часа свободного времени.

Замена порогов на ВАЗ 2107

Как это ни парадоксально, но в отличие от местного ремонта, поменять пороги на своей «семёрке» автовладелец может самостоятельно. Но при условии, что у него есть хотя бы минимальные навыки работы со сварочным аппаратом. Вот что потребуется для работы:

  • дрель электрическая;
  • болгарка;
  • комплект новых порогов;
  • банка чёрной грунтовки;
  • банка краски, под цвет автомобиля;
  • аппарат сварочный.

Последовательность действий

Сначала нужно кое-что сказать о сварке. Наилучший вариант при замене порогов — это варить их полуавтоматическим аппаратом при подаче углекислого газа.

  1. С автомобиля снимаются все двери. Без этой подготовительной операции не обойтись, так как в дальнейшем они будут сильно мешать.
  2. Гнилые пороги срезаются с помощью болгарки. Уровень среза зависит от того, насколько сгнили пороги. В особо тяжёлых случаях вместе с порогами приходится срезать и часть крыльев.
  3. Иногда вместе с порогом владелец вынужден срезать и часть крыла «семёрки»

  4. После срезания проржавевших частей порогов следует тщательно зачистить место их установки. Лучше всего это делать электродрелью, предварительно поставив на неё шлифовальную насадку с металлической щёткой.
  5. При срезании порогов центральная стойка, как правило, остаётся нетронутой

  6. К зачищенной поверхности прикладывается усилитель порога и производится его разметка для последующей подрезки.
  7. Пластина с отверстиями, лежащая на полу — это усилитель, устанавливаемый под новые пороги

  8. Подогнанный по размеру усилитель порога приваривается к кузову. Чтобы облегчить процесс сварки, можно воспользоваться комплектом небольших струбцин, и зафиксировать ими усилитель перед сваркой.
  9. Лучше всего фиксировать усилитель порогов маленькими слесарными струбцинами

  10. На приваренный усилитель накладывается порог. Его тоже следует тщательно примерить, и при необходимости обрезать. Кроме того, пороги могут быть покрыты слоем транспортировочной грунтовки. Её следует удалить с помощью ветоши.
  11. Верхняя кромка порога крепится к кузову саморезами. После закрепления кромки необходимо поставить двери на место и посмотреть, нет ли щели между дверью и новым порогом. Ширина зазора между дверью и порогом должна быть одинакова по всей длине порога, он должен находиться в одной плоскости с дверью, то есть не должен слишком выступать или проваливаться.
  12. Порог зафиксирован струбцинами и готов к сварке

  13. Если установка порога вопросов не вызывает, то можно приступать к сварке. Сварка должна быть точечной, причём варить необходимо начинать от центральной стойки, двигаясь по направлению к крыльям машины.
  14. По окончании сварки поверхность порогов в местах приваривания тщательно зачищается, затем покрывается грунтовкой и окрашивается.

Тяжелые удары или стук сразу после включения коробки передач, вибрация при наборе скорости

Основная причина ударов или стуков при нагрузке на карданный вал – люфт!

  1. Наиболее распространённой причиной является неисправность крестовины карданного вала. При ее разрушении появляется сильный люфт и, как следствие – удары. Необходима замена крестовины.
  2. Ослабление затяжки болтов карданного вала. Внимательно осмотрите все болты и надежно затяните. Если болты не трогали ближайшее время, то проблема не в них.
  3. Сильно изношены подвижные шлицы карданного вала. Для устранения неисправности, производиться замена шлицов кардана.
  4. Сильный люфт в комплекте под подшипник. Обычно сопровождается частой заменой подшипника карданного вала. Лечиться установкой комплекта под опору.

Регулировка холостого хода ВАЗ 2107 карбюратор

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

  • рулевое колесо;
  • вал;
  • редуктор;
  • сошка;
  • трапеция;
  • маятник;
  • поворотные кулаки.

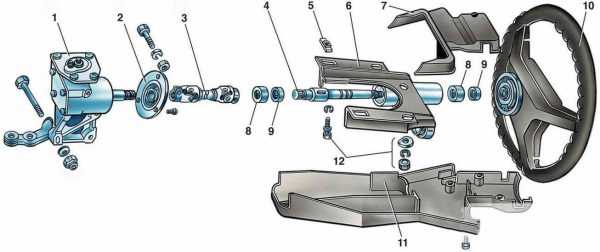

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

  1. Водитель поворачивает руль.
  2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
  3. Червячный элемент вращается, перемещая двухгребневый ролик.
  4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
  5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая сошка — деталь, посредством которой соединяется рулевая трапеция с рулевым редуктором.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену

Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

  1. Ключом на 8 откручивают пробку заливного отверстия.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

  1. Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.

Если снимаете кардан

Заменить подвесной подшипник карданного вала можно не только на яме, эстакаде или подъемнике, но и на земле. Правда, все зависит от вашего телосложения. А также нужно приподнять всю заднюю часть автомобиля как можно выше. Но если уж решили снимать карданный вал, обязательно поменяйте крестовины. Дело в том, что эти элементы очень чувствительные и на них идет огромная нагрузка. Следовательно, нужно их менять своевременно, чтобы в один «прекрасный» момент не произошло каких-либо неприятностей.

Итак, кроме того что производится замена подвесного подшипника, необходимо также устанавливать новые крестовины

Обратите внимание на то, что обязательно нужно ставить новые кольца. Старые имеют повреждения, они порой деформируются, а при попытке снять и вовсе ломаются

Металл, из которого они изготовлены, прочный, но хрупкий. И при сильном изгибе попросту ломается.

Как самостоятельно отрегулировать рулевой редуктор

В автомобилях классических моделей, таких, например, как ВАЗ 2107, основным элементом рулевого механизма является редуктор. Благодаря ему вращательные движения руля через систему тяг передаются передним колесам. Ремонт редуктора ВАЗ 2107 – явление достаточно редкое. Единственный случай – это замена рулевой червячной пары, в связи со значительным ее износом.

В остальных случаях можно обойтись стандартной процедурой технического обслуживания рулевой системы. Эти операции не представляют особой сложности и могут быть свободно выполнены своими руками. В рамках технического обслуживания заводом-изготовителем рекомендуется контроль уровня и периодическая замена масла редуктора рулевого механизма. Для этого снятие его с автомобиля не требуется, все операции выполняются без разборки.

Устройство редуктора рулевого механизма

Прежде чем приступить к ремонту рулевой колонки, нужно ознакомиться с её устройством, а также принципом работы. Конструкция состоит из следующих основных элементов:

  • узла, предназначенного для передачи усилия от поворота рулевого колеса на исполнительные механизмы;
  • рулевой колонки, которая поворачивает колёса на нужный угол.

Механизм рулевого управления состоит из:

  • составного вала с карданной передачей;
  • руля;
  • рулевого редуктора червячного типа.

В конструкции есть следующие составные элементы:

  • маятник;
  • поворотные рычаги;
  • рулевые тяги.

Поскольку наружные тяги имеют две части, это позволяет производить регулировку угла схождения. Рулевое управление функционирует следующим образом:

  1. Водитель воздействует на рулевое колесо.
  2. Через карданные шарниры приводится в движение червячный вал, посредством которого уменьшается количество оборотов.
  3. Червяк вращается, что способствует перемещению двухгребневого ролика.
  4. Вторичный вал редуктора поворачивается.
  5. На вторичном валу насажена сошка, которая вращается и увлекает за собой рулевые тяги.
  6. Посредством этих деталей прилагается усилие на рычаги, тем самым выполняется поворот передних колёс на нужный водителю угол.

Признаки неисправности редуктора

По мере эксплуатации автомобиля у рулевой колонки могут возникать неисправности, которые требуют ремонта. Наиболее распространёнными из них являются:

  • утечка масла из редуктора;
  • посторонние звуки в механизме;
  • для поворота руля требуется прилагать большое усилие.

Подготовка

Первым делом нужно установить автомобиль таким образом, чтобы ремонт удобно было проводить. Проводится замена подвесного подшипника на яме или эстакаде. Это наиболее удобные варианты. Но если таких атрибутов у вас нет, можно немного схитрить – максимально поднять заднюю часть машины над землей при помощи домкрата и установить под нее опоры. Главное – обеспечить пространство для себя под автомобилем.

Перед самым началом ремонта лучше всего обработать все резьбовые соединения проникающей смазкой. Вам это поможет выкрутить гайки без особых трудностей. Дайте смазке немного времени, чтобы она начала действовать. В это время можно выпить чайку и морально подготовиться к работе. Минут 20-30 будет более чем достаточно.

Частые вопросы при регулировке освещения ВАЗ 2107

При настройке фар на ВАЗ 2107 у многих автовладельцев возникают вопросы, ответы на которые даны ниже.

  • Если не регулируются фары ВАЗ 2107 – возможны 3 причины: — неисправен гидрокорректор; — соскочили винты; — сломаны детали фары. Неисправный корректор надо заменить на новый или поставить вместо его цилиндров заглушки. Соскочившие винты можно попытаться вставить на место, закрутив до упора, а если сорвана их резьба – можно нарезать новую и вставить более толстые винты. Если сломаны детали внутри фары – ее надо заменить.

  • Если не работает корректор фар ВАЗ 2107 – скорее всего, из него вытекла жидкость. В этом устройстве используется жидкость с низкой температурой замерзания на гликолевой основе, по составу похожая на антифриз. Если она вытекла – стоит поменять гидрокорректор фар ВАЗ 2107: замена не займет много времени, а стоит он около 300-500 рублей. Каталожный номер детали – 2105-3718010-10.

  • Можно ли поставить заглушки вместо гидрокорректора?

    Если вам надоело регулярно менять корректор фар – можно убрать его, заменив цилиндры заглушками. Перед тем, как снять корректор фар ВАЗ 2107, нужно купить 2 универсальные заглушки, каталожный артикул которых 35.3711105. Они подходят на все ВАЗ. Стоимость заглушек – до 100 рублей за пару. Нежелательно исправлять чрезмерный наклон фар, используя самодельные заглушки или надевая на шток неисправного корректора гайки, куски трубки и прочие инородные предметы. Ими легко сломать фару, а ее замена обойдется дороже, чем новый корректор.

↑ Проверка шаровых шарниров рулевых тяг

  • Прежде всего проверьте перемещение наконечников тяг вдоль оси пальцев. Для этого, используя рычаг и опору, переместите наконечник параллельно оси пальца.
  • Осевое перемещение наконечника относительно пальца должно быть 1–1,5 мм. Такое перемещение свидетельствует о том, что вкладыш пальца не заклинен в гнезде наконечника тяги и перемещается вместе с пальцем, сжимая пружину. Шарнир с заклиненным вкладышем замените.
  • Покачивая рулевое колесо в обе стороны, на ощупь проверьте отсутствие свободного хода в шарнирах рулевых тяг. Если ощущается свободный ход в шаровом шарнире, замените наконечник тяги или рулевую тягу в сборе.
  • Проверьте состояние защитных колпачков шаровых шарниров рулевых тяг.
  • Если защитные колпачки в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних практически не ограничен. При попадании в шарнир влаги, пыли и т. д. происходит преждевременный износ его деталей.

Колпачок необходимо заменить, если он имеет трещины, разрывы, а также, если смазка проникает наружу при сдавливании его пальцами рук.

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

  1. Механизм, который передает усилие водителя на исполнительные составляющие;
  2. Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

  1. Составного вала с карданной передачей;
  2. Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
  3. Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

  1. Сошка;
  2. Маятниковый рычаг;
  3. Поворотные рычаги;
  4. Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Принцип действия рулевого механизма выглядит так:

  • Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
  • По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
  • Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
  • Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
  • От этого, в свою очередь, поворачивается вторичный вал;
  • Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
  • Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
