Стартер крутит в холостую и не зацепляет маховик, стартер крутит но не схватывает

Зачем стартеру бендикс

Бендикс, или обгонная муфта, служит для передачи вращения от стартера к коленчатому валу двигателя и его раскрутки. Конструкция бендикса такова, что после успешного пуска двигателя и начала его самостоятельного вращения, его шестеренка разъединяется с коленвалом, и работа стартера прекращается. Несмотря на качественную сталь, из которой изготавливается бендикс, его зубья со временем изнашиваются, что приводит к трудностям при попытках завести автомобиль — шестеренка просто проскальзывает, и оказывается не в состоянии зацепить маховик коленвала.

О проблемах с бендиксом красноречиво свидетельствует такая ситуация, когда при повороте ключа зажигания стартер начинает вращение, но коленвал остается неподвижным, и запуска двигателя не происходит. Для самостоятельной диагностики обгонной муфты многие автовладельцы применяют простой, но неординарный метод. После демонтажа стартера и его фиксации в тисках он подключается к аккумулятору. Берется деревянный брусок и упирается в бендикс работающего стартера. Если он полностью работоспособен, брусок начнет стачиваться, если же бендикс застопорится, а стартер продолжит вращение, обгонную муфту придется заменить на новую.

Цена вопроса

Напоследок стоит добавить, что бендикс — недорогая запчасть. Например, бендикс ВАЗ 2101 (а также других “классических” ВАЗов) стоит около 5…6$, каталожный номер — DR001C3. А цена бендикса (ном. 1006209923) для машин ВАЗ 2108-2110 — 12…15$. Стоимость бендикса для автомобилей FORD марок Focus, Fiesta и Fusion — около 10…11$. (кат. ном. 1006209804). Для машин TOYOTA Avensis и Corolla бендикс 1006209695 — 9…12$.

Таким образом, зачастую для бендикса ремонт нецелесообразен. Проще купить новый и попросту заменить его. Тем более, что при ремонте отдельных его частей велика вероятность быстрого выхода из строя других.

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

И когда не работает стартер или работает с перебоями, то запуск двигателя весьма проблематичен, а порой и невозможен. Но прежде чем приступать к поискам причин, почему стартер не крутит нужно помнить, что данный узел работает в паре с другими системами
автомобиля в общей пуско-зарядной цепи (АКБ-механизм управления запуском-стартер). Поэтому могут быть как механические, так и электрические поломки, имеющие свои отличительные черты.

Как снять бендикс

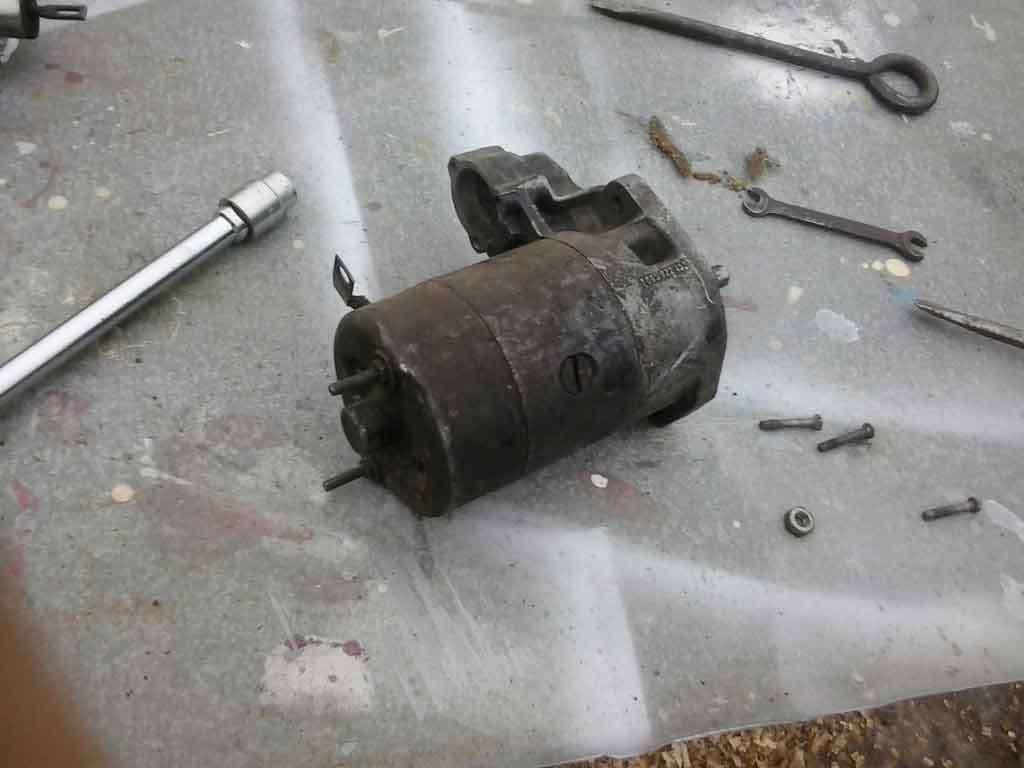

Сначала нужно демонтировать само пусковое устройство, предварительно отсоединив от аккумуляторной батареи плюсовую клемму, а от стартера – провод, идущий на втягивающее реле. Снятие пускового устройства (чаще всего оно фиксируется тремя болтами) возможно сверху или снизу (понадобится смотровая яма) – все зависит от марки автомобиля. Попутно осмотрите зубья маховика: если они сильно изношены, то придется менять венец или весь маховик. После того, как стартер окажется на рабочем столе, произведите демонтаж (если это необходимо, здесь все опять-таки зависит от модели машины) втягивающего реле. Далее идет снятие бендикса:

  • Открутите гайки крепления вертикальных шпилек (их обычно три) и, слегка постукивая резиновой киянкой, разъедините корпус стартера. Пользуясь случаем, визуально оцените состояние щеток и обмоток.
  • Подцепите бендикс за «уши» плоской отверткой и вытащите его из вилки.
  • Возьмите молоток, подходящий по диаметру вала обгонной муфты рожковый ключ и снимите первое стопорное кольцо, второе можно сдвинуть плоской отверткой.
  • Теперь снимаем сам бендикс стартера.

Статья в тему: Как растопить лед в бачке омывателя

Неработоспособность

Не стартер, а бендикс не входит в зацепление с маховиком. Вот как нужно понимать проблему. Рассмотрим причины, из-за которых такое может происходить.

  1. Если не происходит стопорения механизма на стартерном валу. Это вызвано часто тем, что со временем ролики с пружинками изнашиваются, не способны более обеспечить надежное зацепление.
  2. Затвердевание смазки является тоже распространенной причиной такой проблемы. Она просто превращается в густой комок, ограничивая перемещение роликово-пружинной системы бендикса. В результате этого зацепления не происходит. Частой причиной затвердевания смазки является попадание грязи или пыли внутрь стартера.

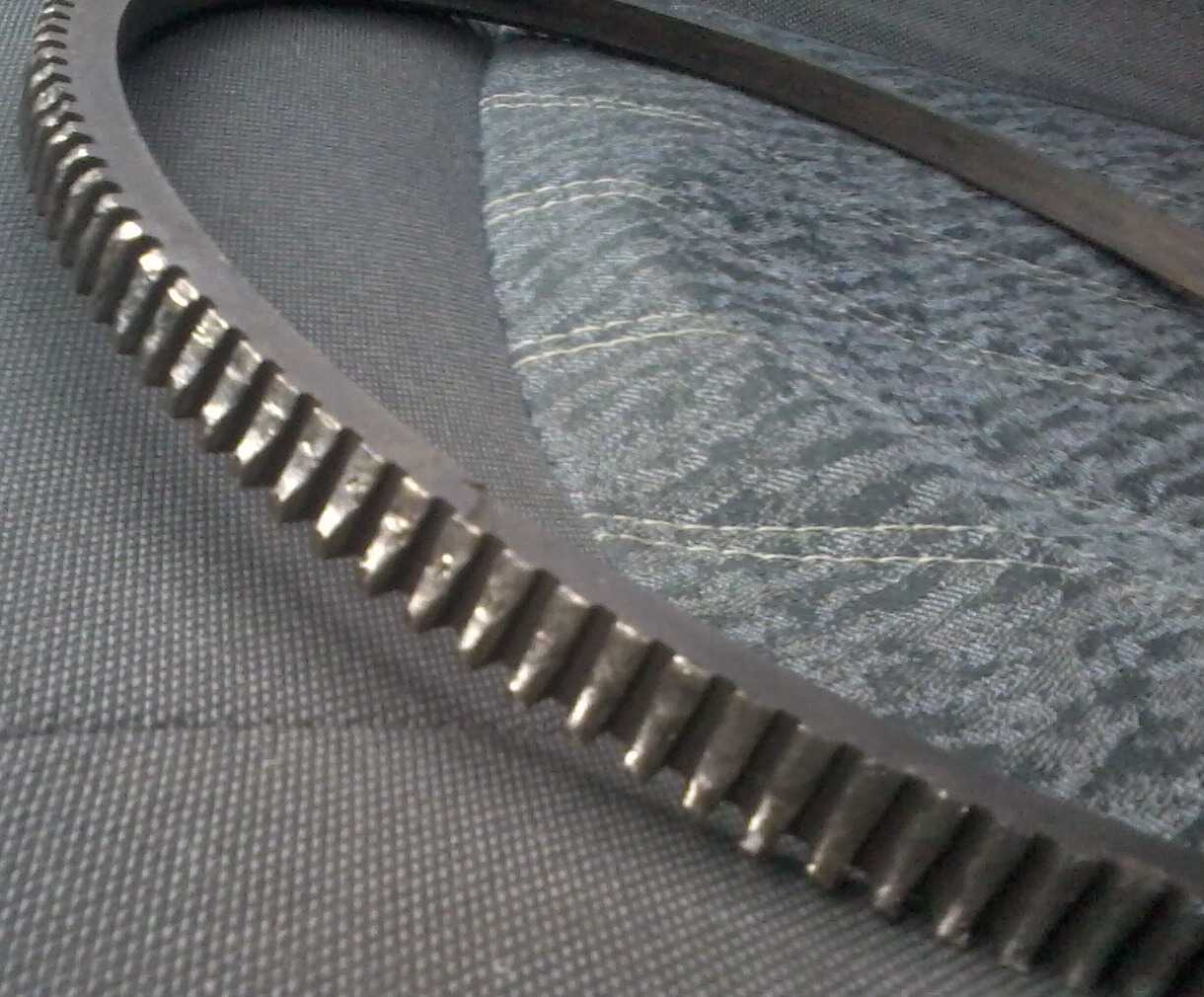

  3. Возможно также, что износились зубья бендикса или венца маховика. В этом случае тоже не будет происходить зацепления. Если проблема в венце, то он просто заменяется на новый. То же самое делается и с бендиксом, который обновляется.

Полезно будет знать, что некоторые виды стартеров оснащены пластмассовым приводом бендикса. Это означает, что такое изделие легко ломается, и пуск ДВС становится невозможным.

Также важно будет отметить, что эксплуатационный срок службы системы пуска зависит от количества произведенных запусков ДВС. Чем их больше, тем меньше остается ресурса у механизма

И чаще всего, проблемы с пуском, т.е., зацеплением стартера и маховика возникают у автотранспорта пассажирского назначения (автобусы, маршрутки, такси).

Если эксплуатировать машину грамотно, соблюдать основные каноны правильного пуска двигателя, особенно в мороз, срок службы устройства можно заметно увеличить

Немаловажное значение тут будет иметь, конечно, перегруз стартера и других элементов системы пуска

Видео Работа бендикса

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя. Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

  1. Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
  2. Причиной визга также может быть чрезмерно изношенный бендикс.
  3. Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

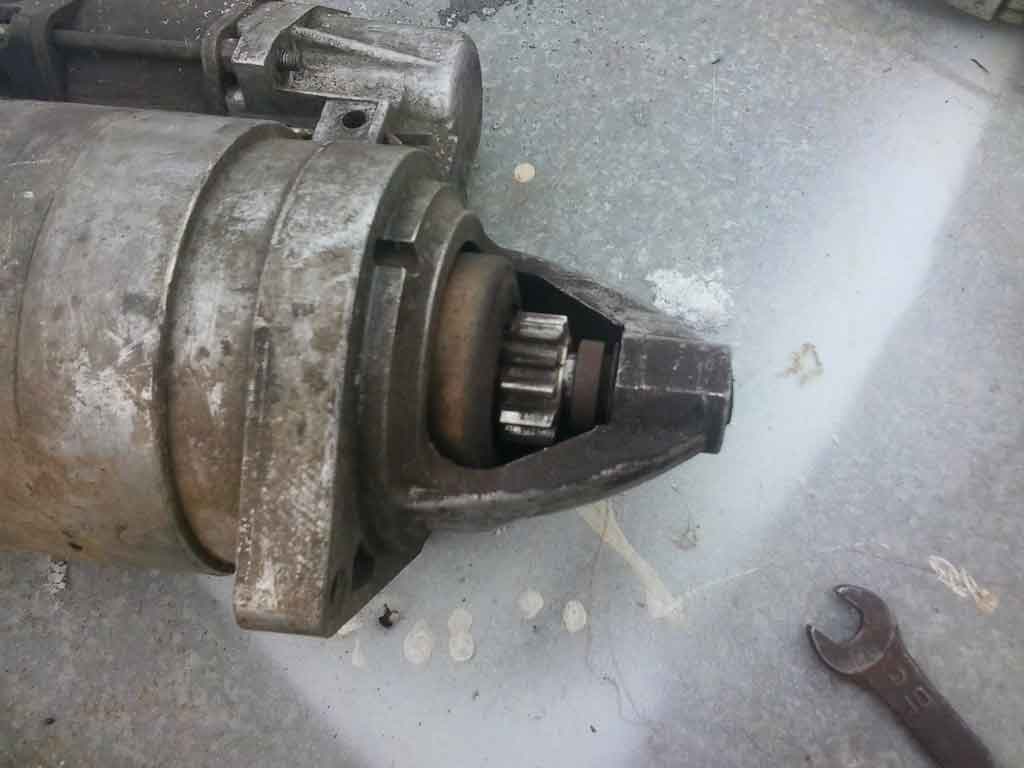

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Читайте в этой статье

Механические неисправности

О наличии, каких либо механических неисправностей можно говорить если стартер работает, но двигатель не запускается, так как не вращается коленвал.

Детали, подлежащие проверке:
рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Одна из причин, почему стартер не вращает коленвал

При крутящемся стартере запуск двигателя может не происходить если
:

Пробуксовывает муфта, вышел из строя рычаг отключения или он соскочил из оси, износилось поводковое кольцо муфты или буферная пружина не справляется со своей задачей. Когда же при запуске издается скрежет, то такие симптомы могут указывать на износ зубьев венца маховика. В таком случае стоит проверить регулировку хода шестерни и состояние буферной пружины.

Если же вы услышали не типичный шум при работе стартера
, то стоит его осмотреть с ямы и подкапотного пространства, так как возможно возникла одна из таких неисправностей стартера:

  • износились втулки подшипников, а также шеек на валу якоря;
  • ослабли крепящие болты стартера;
  • повредились зубья;
  • внутри стартера крепления полюса ослабло, вследствие чего якорь начал его задевать.

Но кроме того что проблемы со стартером могут возникнуть на этапе запуска, они также случаются и после его пуска. Такая типичная ситуация когда стартер не отключился, а продолжает крутить
. И виной такой проблеме стартера может быть:

  1. Заевший рычаг привода или привод на валу якоря.
  2. Заело тяговое реле.
  3. Слиплись контакты на тяговом реле.
  4. Износилась обратная пружина выключателя зажигания или пружина муфты свободного хода.

В таком случае необходимо быстро отключить клемму стартера или клемму реле стартера и приняться к поиску причины неисправности стартера.

А если вы пока не столкнулись с выше рассмотренными поломками, но при запуске двигателя все же стартер стал вести себя необычно, то стоит присмотреться к симптомам
, сулящие скорый выход из строя:

Неисправность стартера крылась в щеточном узле

С

П
осле пуска начал с опозданием выходит из зацепления. Появился износ на зубцах в шестерне бендикса либо венца маховика;

С
тартер начал вращение с большим трудом, хотя аккумулятор заряжен. Такое срабатывание скорее всего указывает что износились щетки или же появилась выработка подшипника.

Ресурс работы стартера около 70-200 тыс. км и чтобы он служил вашему автомобилю максимально долгое время, периодически нужно проводит некоторые профилактические работы.

Чтобы максимально правильно произвести и последующий его ремонт, рекомендуется изучить технические характеристики конкретной модели. Основными из них есть: номинальное напряжение и его мощность, потребляемый ток и возникающий крутящий момент, а так же частота вращения вала.

Владельцам многих автомобилей интересно бывает узнать, а почему стартер крутит, но не задействуется маховик. К сожалению, проблема этого типа актуальна и по сей день, хотя и для машин в «возрасте». Попробуем разобраться в причинах этой проблемы.

Как заменить обгонную муфту?

Для замены муфты понадобится демонтировать стартер и выполнить разборку. В каждой марке транспортного средства существуют определённые нюансы. Рассмотрим последовательность работ непосредственно после демонтажа стартера. Чтобы заменить муфту, понадобится разобрать корпус стартера:

чтобы открыть корпус, необходимо открутить крепежные элементы. Для стягивания корпуса используются болты;
затем необходимо открутить крепежи, удерживающие обгонную муфту. В процессе разборки рекомендуется очистить все детали от загрязнений;
обгонную муфту необходимо снять с оси. Для этого понадобится сбить шайбу, а затем с помощью отвертки снять кольцо;
устанавливается новая муфта. Предварительно рекомендуется нанести умеренное количество температурной смазки;
обычно сложности у автовладельцев возникают в процессе монтажа шайбы и стопорного кольца. Поэтому для выполнения работ понадобится подготовить целый ряд инструментов, например, струбцины. Некоторые автомобилисты пользуются для этого раздвижными пассатижами, рожковыми ключами и другие подручными средствами;
после монтажа обгонной муфты на все трущиеся элементы необходимо нанести смазывающее вещество

Рекомендуется обратить внимание на то, что смазка должна быть высокотемпературной. Также не стоит наносить большое количество смазки, поскольку это будет усложнять работоспособность отдельных элементов;
перед тем как осуществлять установку бендикса, необходимо проверить работоспособность стартера

Для этих целей можно использовать любые провода или же прикуриватель. Плюсовой заряд необходимо подать на контакты втягивающего. Непосредственно к корпусу стартера подключается минус. Если механизм работает, то при подключении провода возникнет характерный щелчок. При этом бендикс должен выдвинуться вперед. Если же этого не произошло, то поломка может заключаться в втягивающем реле.

Несколько рекомендаций от автовладельцев с опытом

В процессе замены или выполнения ремонтных работ не исключено возникновение ряда проблем. Чтобы их избежать, следует придерживаться следующих рекомендаций:

перед тем как устанавливать новую обгонную муфту или же ремонтировать деталь, необходимо проверять ее работоспособность
Также крайне важно выполнить проверку стартера;
в процессе ремонтных работ необходимо обратить внимание на расходные материалы. Шайбы не должны иметь видимых повреждений;
в процессе приобретения новой обгонной муфты рекомендуется иметь при себе старую деталь
Элементы могут быть практически одинаковыми по внешнему виду, но иметь мелкие отличия;
если демонтаж стартера и бендикса осуществляется впервые, то все этапы работы рекомендуется записывать

Фиксацию можно осуществить с помощью привычных носителей информации, таких как бумага. Также в качестве альтернативы можно записать процесс разборки на видео.

Видео инструкция: устройство и ремонт бендикса стартера

Представленный видеоматериал позволит ознакомиться с основными элементами обгонной муфты. Здесь же представлены рекомендации о диагностике бендикса, возможных причинах неисправностей и способах их устранения. Также автовладельцы смогут ознакомиться с советами по замене бендикса на стартере.

Где купить муфту?

Прямо ЗДЕСЬ можно купить бендикс на автомобиле ВАЗ, Daewoo, Тойота, BMW, Volkswagen, Audi, Chery и многие другие марки. Воспользовавшись каталожными номерами, можно подобрать обгонные муфты на грузовики и автобусы. В каталогах представлены механизмы в оригинальном исполнении и качественные аналоги.

Цена вопроса

Обгонная муфта обойдется покупателю в небольшую сумму. Например, бендикс на отечественный ВАЗ будет стоить приблизительно 1800 тенге. Если же речь идет об иномарках, например, Форд или Тойота, то владельцу придётся выложить около 4000 тенге.

Где можно отремонтировать, заменить бендикс?

Поскольку работа по замене обгонной муфты требует особых навыков, автовладельцам приходится обращаться в специализированные сервисы. Прямо ТУТ можно ознакомиться с услугами станций технического обслуживания, занимающихся заменой и ремонтом бендикса.

Самостоятельный ремонт бендикса стартера

Многие автомобилисты не думают, как поменять на стартере бендикс, а предпочитают его ремонтировать. Во многих случаях ремонт бендикса стартера вполне возможен, путем замены роликов или тщательной очистки вала якоря и внутренней части обгонной муфты. Самостоятельный ремонт бендикса стартера позволит сэкономить средства на приобретение нового узла, а в некоторых случаях значительно сокращает сроки ремонта.

Чтобы выполнить ремонт бендикса стартера необходимо:

  • Снять стартер с автомобиля, отсоединив провода от втягивающего реле;
  • Разобрать его, аккуратно отсоединив провод от втягивающего;
  • Снять обгонную муфту и очистить её снаружи;

Тщательно осмотреть её и убедиться, что ремонт бендикса стартера возможен.

Если отсутствуют трещины на корпусе, можно начинать непосредственно ремонт бендикса стартера. Сначала, можно поместить демонтированный узел в емкость с бензином на несколько часов, и периодически его проворачивая. В отдельных случаях, такая процедура и будет ремонтом обгонной муфты. Ремонт бендикса стартера здесь сводится к растворению внутренних отложений и возвращению роликам подвижности без их замены. Если неисправность не устранена, то ремонтные работы будут более трудоемкими.

Ремонт бендикса стартера начинаем с разборки его корпуса. Получив доступ к роликам и пружинам, требуется их снять и тщательно очистить. Как правило, ролики мало подвержены износу и не нуждаются в замене и ремонте. Неисправность очень часто скрывается в смолистых отложениях, и ремонт сводится к их удалению. В таком случае ремонт бендикса стартера будет состоять из:

  • Очистка твердых внутренних отложений внутри;
  • Промывка в корпуса в бензине.

Далее необходимо тщательно осмотреть внутреннюю часть корпуса муфты, и при отсутствии его повреждений, можно собирать его обратно. Убедившись, что ролики не имеют повреждений, они устанавливаются на прежнее место. Если же ролики не имеют цилиндрической формы, то придется заменить их новыми.

Ремонтные ролики устанавливаются несколько большего диаметра. Нельзя менять отдельные изношенные ролики – требует замены весь комплект. После установки роликов ставятся пружины, и собирается весь корпус. После сборки необходимо проверить результаты ремонта – шестерня должна вращаться только в одном направлении.

Собранное устройство устанавливаем на вал якоря и фиксируем стопорным кольцом. На вопрос, чем смазать бендикс стартера можно однозначно ответить – ничем. Выполненный ремонт бендикса стартера заключался в удалении закоксовавшегося масла и нанесение любой смазки недопустимо. Далее стартер собирается с очисткой перед установкой втягивающего реле и монтируется на автомобиль. После завершения ремонтных работ и замены отдельных деталей проверяем стартер на машине. Перед первым пуском необходимо проверить правильность крепления проводов втягивающего реле. Если якорь свободно вращается, и имеется четкое зацепление с маховиком, то ремонт выполнен правильно.

Как видно, ремонт бендикса стартера задача вполне посильная многим водителям. Замена отдельных частей и сложная разборка зачастую не нужна и все действия сводятся к промывке узла. Самостоятельный ремонт позволяет избежать замены дорогостоящих агрегатов и сэкономить немалые средства.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

  • Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
  • Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
  • Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Обратите внимание! Зачастую лучше произвести полную замену бендикса, чем ремонтировать его. Это обусловлено тем, что его отдельные части изнашиваются приблизительно одинаково

Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие. Соответственно, опять придется ремонтировать агрегат.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

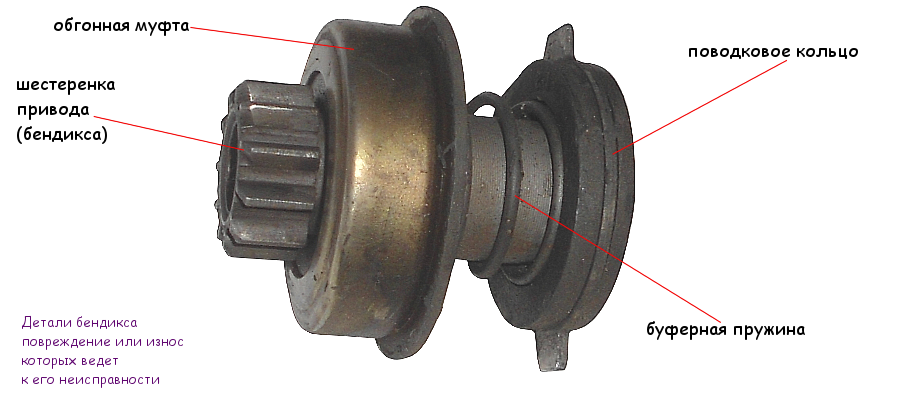

Неисправности привода стартера (бендикса)

На примере стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 рассмотрим некоторые причины неисправности привода стартера (бендикса).

Причины неисправности привода стартера (бендикса)

Причины неисправности бендикса стартера чаще всего имеют усталостный характер (стартер долго эксплуатируется). Либо играет роль применение некачественной детали при ремонте.

Изношены ролики и (или) плунжеры в обгонной муфте

При этом шестеренка бендикса прокручивается как по часовой так и против часовой стрелки (должна только по часовой). Расположенные в пазах внутри обгонной муфты ролики и поджимающие их плунжеры должны препятствовать проворачиванию шестеренки бендикса против часовой стрелки. Но, на стартерах с длительным сроком эксплуатации, происходит возрастной износ этой конструкции. В результате шестеренка крутится во всех направлениях не давая провернуться маховику.

Изношены зубцы шестерни привода

Износ зубцов шестеренки бендикса приводит к тому, что стартеру попросту не чем зацепиться за зубцы маховика, либо это зацепление не эффективное. При этом может быть слышен скрип и скрежет при включении стартера и попытке провернуть им маховик коленчатого вала двигателя.

Подклинивание ступицы обгонной муфты на валу стартера

На валу якоря стартера имеется винтовая нарезка по которой перемещается ступица обгонной муфты привода при включении стартера. При длительной эксплуатации стартера винтовая нарезка загрязняется затрудняя перемещение муфты. Шестеренка бендикса не входит в зацепление с зубцами маховика так как не доходит до них, стартер крутит впустую, коленчатый вал не проворачивается.

Что делать если появились признаки неисправности привода стартера (бендикса)?

Необходимо снять стартер с двигателя автомобиля и проверить бендикс. Осмотреть его шестеренку на предмет износа. Попробовать ее провернуть в различных направлениях, прилагая усилие. Проверить легкость перемещения бендикса по валу стартера. Можно подключить стартер без установки и посмотреть как он срабатывает.

Большинство неисправностей бендикса предполагает его замену. Самостоятельно можно устранить заедание при перемещении ступицы муфты по нарезке на валу. Для этого придется разбирать стартер и очищать нарезку.

При диагностике неисправностей бендикса следует учитывать, что к ситуации когда стартер крутит, но коленчатый вал не проворачивается может привести износ зубцов венца маховика двигателя.

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести. Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

  • зубья шестеренок храпового механизма;
  • или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Замена бендикса стартера

Чтобы поменять бендикс, стартер нужно снимать и разбирать. На разных моделях авто снятие стартера может сопровождаться определенными сложностями и нюансами. После снятия стартера необходима разборка корпуса для проведения проверки/ремонта/замены бендикса;

Перед началом проверки и/или замены обгонной муфты важно понимать, что такое бендикс стартера в целом и как работает данное решение. Если ранее бендикс не снимался, однако выявлены признаки его неисправности, можно сразу купить бендикс стартера и приступать к замене

Однако опытные специалисты рекомендуют сначала снимать стартер и производить проверку имеющегося бендикса, так как причина не всегда в нем. В любом случае, перед началом работ необходимо заранее изучить, как поменять бендикс на стартере.

Общие действия следующие:

  1. откручиваем стягивающие болты, производим вскрытие корпуса;
  2. выкручиваем болты крепления втягивающего реле;
  3. снимаем бендикс с оси путем снятия шайбы и удаления ограничительного кольца;
  4. тщательно удаляем грязь и отложения на внутренних элементах и поверхностях;
  5. перед установкой нового/отремонтированного бендикса ось нужно смазать высокотемпературной смазкой
  6. осуществляем установку стопорного кольца и шайбы (процедура сложная, кольцо нужно распереть при помощи рожкового ключа, струбцины, пассатижей и т.д.).
  7. после установки бендикса трущиеся детали стартера необходимо промазать высокотемпературной смазкой (не допускайте попадания излишков на детали);

Завершающим этапом перед установкой стартера на машину будет его проверка. Для этого следует подать напрямую питание от аккумулятора на стартер. При помощи провода «+» подключается к управляющему контакту втягивающего реле стартера, «-» присоединяется на корпус стартера.

В норме должен быть слышен щелчок при подключении, бендикс выдвигается вперед. Если бендикс не выдвигается, необходимо проверить и заменить втягивающее реле.

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис. » alt=»»>

Поломка стартера на автомобиле ВАЗ 2114 – не такое и редкое событие. Качество автомобильных деталей российского производства никогда не отличалось высоким уровнем, к тому же для выхода этого механизма из строя есть и другие причины. Но чтобы понять эти причины, сначала нужно разобраться, как устроен стартер и какую функцию выполняет он в составе автомобиля.

Как снять бендикс

Сначала нужно демонтировать само пусковое устройство, предварительно отсоединив от аккумуляторной батареи плюсовую клемму, а от стартера – провод, идущий на втягивающее реле. Снятие пускового устройства (чаще всего оно фиксируется тремя болтами) возможно сверху или снизу (понадобится смотровая яма) – все зависит от марки автомобиля. Попутно осмотрите зубья маховика: если они сильно изношены, то придется менять венец или весь маховик. После того, как стартер окажется на рабочем столе, произведите демонтаж (если это необходимо, здесь все опять-таки зависит от модели машины) втягивающего реле. Далее идет снятие бендикса:

  • Открутите гайки крепления вертикальных шпилек (их обычно три) и, слегка постукивая резиновой киянкой, разъедините корпус стартера. Пользуясь случаем, визуально оцените состояние щеток и обмоток.
  • Подцепите бендикс за «уши» плоской отверткой и вытащите его из вилки.
  • Возьмите молоток, подходящий по диаметру вала обгонной муфты рожковый ключ и снимите первое стопорное кольцо, второе можно сдвинуть плоской отверткой.
  • Теперь снимаем сам бендикс стартера.

Статья в тему: Салонный фильтр: действительно ли нужен

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

  • электродвигатель;
  • втягивающее реле;
  • шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен . При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

  • Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
  • Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
  • Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

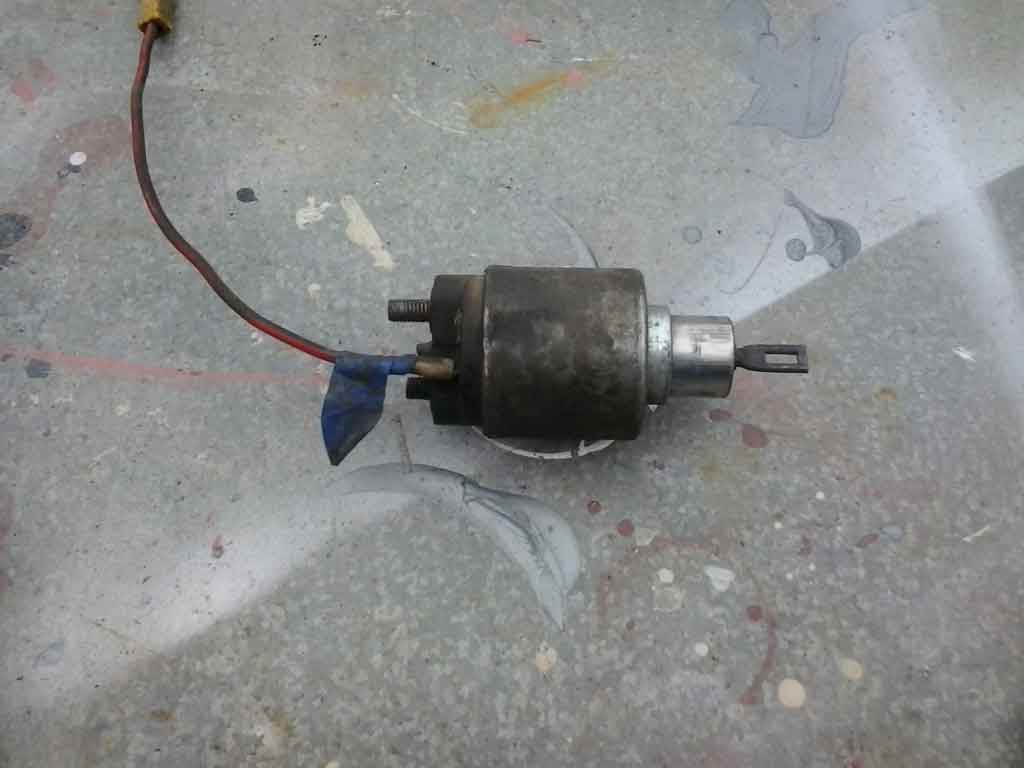

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

  • Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с и на бензиновые авто с более мощными двигателями.
  • Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после , после запуска мотора стартер крутится вместе с двигателем и т.д.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
