Проверка и замена подрулевых переключателей ваз 2110 лада

Подрулевые лепестки для МКПП

До недавних пор подрулевые лепестки устанавливались только на автоматические трансмиссии. Но конструкторы фирмы Master Shift из Соединенных Штатов на автошоу в Лас-Вегасе продемонстрировали инновационную и достаточно перспективную концепцию в данном направлении. Их изобретение дает возможность заменить коробку с ручным управлением на систему с подрулевыми лепестками. В автомобиле остаются три педали, но традиционная ручка механической коробки не применяется. Блок привода и коробка соединены посредством переходников. Под педалью сцепления находится специальный датчик, фиксирующий размыкания дисков, а далее с помощью лепестка происходит выбор необходимой передачи. После выжима педали сцепления происходит разъединение дисков, электрический привод подводит требуемую ступень и смыкаются диски.

Конструкторы установили специальные системы, блокирующие электрический привод во время выбора задней скорости, если автомобиль движется вперед.

Вполне вероятно, что в ближайшее время авто оборудованные такой системой переключения скоростей будут выпускаться серийно.

В новых иномарках на руле можно увидеть небольшие рычажки, называются они подрулевыми лепестками. В общей картинке салона они выглядят круто, современно, многим нравится такой дизайн. Но эти лепестки созданы не только для стилизации современных автомобилей. А для чего же ещё? Это мы сейчас с вами обсудим.

Что это и как они появились

Подрулевые лепестки – это два рычага, нажатием на которые переключаются передачи.

Подрулевые лепестки изобрели в восьмидесятых годах прошлого столетия и впервые установили на Феррари и Порше, а потом на другие спортивные авто Формулы-1. А создали такое ультрамодное приспособление для переключения скорости без отрыва рук гонщика от руля. Решили, что это будет очень удобно водителям гоночных автомобилей – теперь им не нужно было переводить взгляд на коробку передач. А в современном мире они всё чаще стали появляться на обычных автомобилях с электроникой.

Устройство и принцип работы

Лепестки установлены на рулевую колонку, прямо под рулём – отсюда и название.

При нажатии на лепесток, сигнал передаётся в блок управления коробкой передач, а потом автоматика выставляет нужную передачу.Активация лепестков происходит двумя вариантами:в одних машинах они активны всегда, а в других нужно выбрать ручной режим смены передач, и они становятся активными. Если водитель долго их не использует, то машина переходит на автоматическую коробку передач. Это зависит от марки авто. Главное, уметь правильно выбрать момент смены передачи, а переключение уже осуществляется компьютером.

Преимущества и недостатки

Самым первым и большим плюсом является то, ради чего лепестки были созданы – удобство и скорость переключения передач. Вам больше не нужно отрывать руку от руля и дёргать большой рычаг переключения передач, достаточно лишь нажать на лепесток с помощью одного пальца. Потому что этот самый лепесток находится сразу у вас под рукой. Особенно это удобно в быстрой езде, например, резкое скидывание передачи во время обгона другого авто. А также, когда нужно быстро ускориться.

Артикул: 2123.3709.330 , артикулы доп.: 2123-3709330

Код для заказа: 029589

  • С этим товаром покупают
  • показать еще

Подрулевой переключатель световой сигнализации 2123-3709330

Номинальное напряжение — 12 В Коммутируемый ток — 8 А Применяемость

: автомобили ВАЗ-2123, ВАЗ-2170, ВАЗ-1118

Легковые автомобили / ВАЗ / Lada Kalina 11181 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1118-437/signaly-143/#part1358097″>Переключатель световой сигнализацииЭлектрооборудование / Сигналы

  • Легковые автомобили / ВАЗ / Lada Kalina 1117, 1118, 11191 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1117__1118__1119-1048/signaly-186/#part2613767″>Переключатель световой сигнализацииЭлектрооборудование / Сигналы
  • Легковые автомобили / ВАЗ / Lada Kalina 1119 Sport1 чертеж Читать также: Реснички opel astra h
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1119_sport-1556/signaly-132/#part3440285″>Переключатель световой сигнализацииСигналы, приборы, реле / Сигналы
  • Легковые автомобили / ВАЗ / Lada Priora 21728 Coupe1 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_21728_coupe-1878/signaly-163/#part4191137″>Переключатель световой сигнализацииПриборы и датчики / Сигналы
  • Легковые автомобили / ВАЗ / Lada Priora 2170 FL1 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170__fl-1889/k300__signaly-245/#part4225497″>Переключатель световой сигнализацииСигналы, приборы, реле / K300. Сигналы
  • Легковые автомобили / ВАЗ / ВАЗ-21231 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2123-315/signaly-202/#part978971″>Переключатель световой сигнализацииЭлектрооборудование / Сигналы
  • Легковые автомобили / ВАЗ / Lada Priora 21701 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170-480/signaly-164/#part1580008″>Переключатель световой сигнализацииЭлектрооборудование / Сигналы
  • Легковые автомобили / ВАЗ / Lada Granta 21901 чертеж
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_2190-1236/signaly-162/#part2982118″>Переключатель световой сигнализацииЭлектрооборудование / Сигналы
  • Легковые автомобили / ВАЗ / Lada Kalina 2192, 21944 чертежа
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2192__2194-1646/signaly-154/#part3654086″>Переключатель световой сигнализацииСигналы, приборы, реле / Сигналы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2192__2194-1646/signaly-153/#part3654058″>Переключатель световой сигнализацииСигналы, приборы, реле / Сигналы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2192__2194-1646/signaly-154/#part3654085″>Переключатель световой сигнализацииСигналы, приборы, реле / Сигналы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2192__2194-1646/signaly-153/#part3654059″>Переключатель световой сигнализацииСигналы, приборы, реле / Сигналы
  • Легковые автомобили / ВАЗ / Lada Kalina 21942 чертежа
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2194-1886/k300__signaly-229/#part4211706″>Переключатель световой сигнализацииСигналы, приборы, реле / K300. Сигналы
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2194-1886/k301__signaly-230/#part4211731″>Переключатель световой сигнализацииСигналы, приборы, реле / K301. Сигналы
  • Легковые автомобили / Chevrolet / Chevrolet Niva 1.71 чертеж
  • » href=»/catalog/chevrolet-125/legkovye_avtomobili-30/chevrolet_niva_1_7-1233/signaly-235/#part2975610″>Переключатель световой сигнализацииЭлектрооборудование / Сигналы

Для этого товара еще нет обзоров.

Серия статей ««Хрустальные» ВАЗы, или типичные поломки отечественных автомобилей» рассказывает о характерных проблемах и неполадках машин, выпускаемых Волжским автомобильным заводом. Сегодня мы поговорим о переднеприводном семействе «Самара», а также его современных аналогах.

Замена переключателя поворотов ВАЗ 2110

Возможная замена переключателя поворотов ВАЗ 2110 может производиться по самым разным причинам. Владельцы идут на установку новых подрулевых переключателей даже с позиции улучшения их внешнего вида, изменения функциональности.При эксплуатации неисправных переключателей не стоит забывать о безопасности управления автомобилем. Даже не вовремя выключенный поворот способен привести к возникновению аварийной ситуации.

Функциональное назначение и возможные неисправностиЗа работу внешних световых приборов отвечает левый подрулевой переключатель, который соединен с контактной группой, расположенной в блоке управления.

Наряду с эстетической составляющей, длительная эксплуатация 10-й модели может привести к некоторым проблемам с функционированием переключателя поворотов:

• неконтролируемое переключение ближнего на дальний свет;• невозвращение рычага указателя поворотов в прежнее значение;• жесткое переключение, заедание, облом рычага переключения.

Несмотря на то, что рычаги обладают некоторыми недостатками, однако несложная их замена, удобное расположение для водителя, делает вариант установки новых оригинальных деталей более предпочтительным вариантом.

Порядок проведения замены

Для скорой и качественной замены переключателя поворотов ВАЗ 2110 следует четко выдерживать последовательность операций.

Для начала проведения работ следует отключить «минусовую» клемму с аккумуляторной батареи. Далее выполняют такие операции:

• освобождают крепление верхней и нижней части кожуха рулевой колонки, открутив по два винта в нижней и верхней части;• отворачивают винт крепления блока подрулевых переключателей к кожуху;• выкручивают саморезы крепления нижней части кожуха к кронштейну рулевой колонки;• отсоединяют разъем жгута проводов питания подрулевого переключателя;• зажав фиксаторы, демонтируют подрулевые переключатели с каждой из сторон.

Если устройство планируется заменить на оригинальную деталь для этой модели, то дальнейший ремонт связан с установкой нового блока и обратных сборочных операций. В отдельных случаях, например, когда требуется замена переключателя поворотов ВАЗ 2110 совместно с блоком управления стеклоочистителями, то снимают и соединитель. Для этого дополнительно следует отсоединить питающие провода для звукового сигнала.

Если планируется установка блока переключателей от другой модели, например, от Лада Приора, то следует обратить внимание на некоторые моменты:• совпадение контактного разъема при подключении;• расположение рычагов по отношению к рулевому колесу.При лучшей функциональности, различные комбинации обладают некоторыми недостатками. Например, при установке рычагов от Приоры, невозможно включить правый указатель поворота при работе фар в режиме дальнего света.При установке рулевого колеса от Лада Калина с блоком переключателей, такая работа обходится дороже, кроме того не подходит кожух рулевого колеса

autochauffeur.ru

Проверка и замена подрулевых переключателей ВАЗ 2110 2111 2112

Подробности Родительская категория: Ремонт автомобилей ВАЗ 2110 2111 2112 Категория: Свет, звук, стеклоочистители ВАЗ 2110-11-12 Проверка и замена подрулевых переключателей ВАЗ 2110-11-12

Переключатель указателя поворота и света фар типа 69.3709

Номера контактов переключателя указателя поворотов и света фар

Переключатель стеклоочистителя и омывателя типа 70.3709

Номера контактов переключателя стеклоочистителя и омывателя

Положения рычагов подрулевого переключателя

Жирными линиями показаны исходные положения, тонкими – фиксированные и пунктирными – нефиксированные положения рычагов.
ПОРЯДОК ВЫПОЛНЕНИЯ ЗАМЕНЫ ПОДРУЛЕВЫХ ПЕРЕКЛЮЧАТЕЛЕЙ

Замыкание контактов при различных положениях рычага переключателя указателя проворота и света фар

Положениерычага Номера замкнутых контактов Включаемые приборы
I Все выключено
II 49a–49aL Указатель левого поворота*
III 49a–49aL Указатель левого поворота
IV 49a–49aR Указатель правого поворота*
V 49a–49aR Указатель правого поворота
VI 56–56b Ближний свет фар
VII 30–56a Сигнализация дальним светом*
VIII 56–56a Дальний свет фар

* Нефиксированное положение.

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение рычага Номера замкнутых контактов Включаемые приборы
I Все выключено
II 53e–53, 53a–j Прерывистая работа стеклоочистителя*
III 53e–53, 53a–j Прерывистая работа стеклоочистителя
IV 53a–53 Первая скорость стеклоочистителя
V 53a–53b Вторая скорость стеклоочистителя
VI 53ah–W Омыватель и стеклоочиститель*

* Нефиксированное положение

autosecret.net

Дворники ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

Принцип работы

Работа дворников довольно проста и состоит из следующей последовательности действий:

  1. Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
  2. Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
  3. Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
  4. Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.


Схема включения дворников и омывателя ветрового стекла ВАЗ 2107: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трёхрычажном переключателе; 6 — переключатель очистителя в трёхрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания;

Составляющие

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

  • механизм рычагов (трапеция);
  • электромотор;
  • реле;
  • щётки.

Трапеция

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

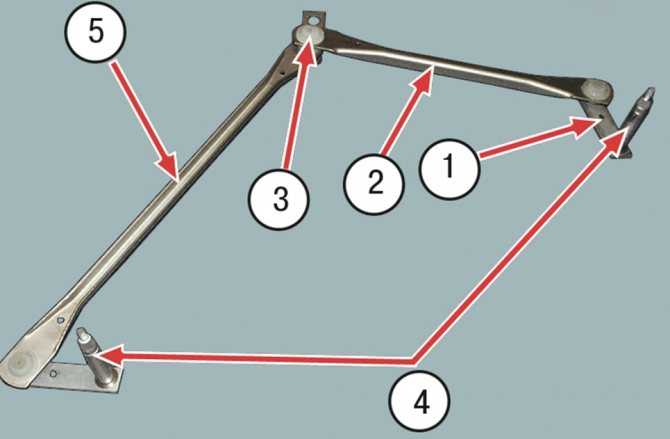

Конструкция трапеции: 1 — кривошип; 2 — короткая тяга; 3 — шарнир тяг; 4 — валики механизма стеклоочистителя; 5 — длинная тяга

Моторчик

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

Реле дворников

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.


Реле дворников обеспечивает прерывистый режим работы механизма

Щётки

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.


На ВАЗ 2107 с завода устанавливаются щётки длиной 33 см

ВАЗ 2110 | Проверка и замена подрулевых переключателей

7.8.7. Проверка и замена подрулевых переключателей

ОБЩИЕ СВЕДЕНИЯ

Переключатель указателя поворота и света фар типа 69.3709

Номера контактов переключателя указателя поворотов и света фар

Переключатель стеклоочистителя и омывателя типа 70.3709

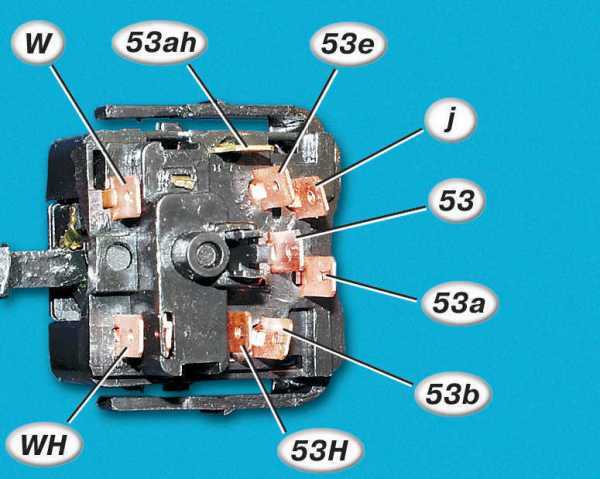

Номера контактов переключателя стеклоочистителя и омывателя

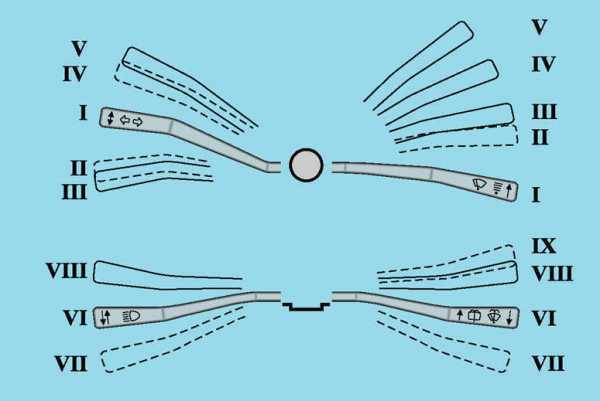

Положения рычагов подрулевого переключателя

Жирными линиями показаны исходные положения, тонкими – фиксированные и пунктирными – нефиксированные положения рычагов.
ПОРЯДОК ВЫПОЛНЕНИЯ

Замыкание контактов при различных положениях рычага переключателя указателя проворота и света фар

Положение рычага Номера замкнутых контактов Включаемые приборы
I Все выключено
II 49a–49aL Указатель левого поворота*
III 49a–49aL Указатель левого поворота
IV 49a–49aR Указатель правого поворота*
V 49a–49aR Указатель правого поворота
VI 56–56b Ближний свет фар
VII 30–56a Сигнализация дальним светом*
VIII 56–56a Дальний свет фар

* Нефиксированное положение. Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение рычага Номера замкнутых контактов Включаемые приборы
I Все выключено
II 53e–53, 53a–j Прерывистая работа стеклоочистителя*
III 53e–53, 53a–j Прерывистая работа стеклоочистителя
IV 53a–53 Первая скорость стеклоочистителя
V 53a–53b Вторая скорость стеклоочистителя
VI 53ah–W Омыватель и стеклоочиститель*

* Нефиксированное положение automn.ru

Подрулевики от Калина, Приора и Шеви Нива

Особенности, о которых надо знать

Замена подрулевого переключателя ваз 2110

Рассмотрим некоторые особенности подрулевых переключателей от других автомобилей, которые мы хотим поставить в Ваз 2110:

Главное — это разъем, который должен совпадать с Ваз 2110 и тогда проблем никаких не будет.
Особое внимание рекомендуется также уделить и форме переключателя. К примеру, подрулевики от Приоры становятся дальше от руля, чем десяточные

В этом случае приходится удлинять рулевой вал или ставить другой, от той же Калины.

Подрулевые переключатели ваз 2110

Обычная установка подрулевиков своими руками

  • Отсоединяем плюсовой провод от АКБ.
  • Снимаем теперь нижний подрулевой кожух, отворачивая 7-мь винтов крепления.
  • Рулевую колонку опускаем вниз.
  • Снимаем верхний подрулевой кожух.

Ваз 2110 замена подрулевых переключателей

  • Находим два пластмассовых фиксатора и сжимаем их, чтобы вынуть переключатель стеклоочистителя(см.Замена стеклоочистителей ваз 2110 собственными силами) из основания.
  • Колодку с проводами отсоединяем.
  • Вынимаем теперь переключатель указателей поворота и света фар, опять же, сжимая два пластмассовых фиксатора.

Берем контрольную лампу на 12 и подключаем ее к соответствующим контактам:

Подрулевые переключатели ВАЗ 2110 VAZ (2111, 2112)

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

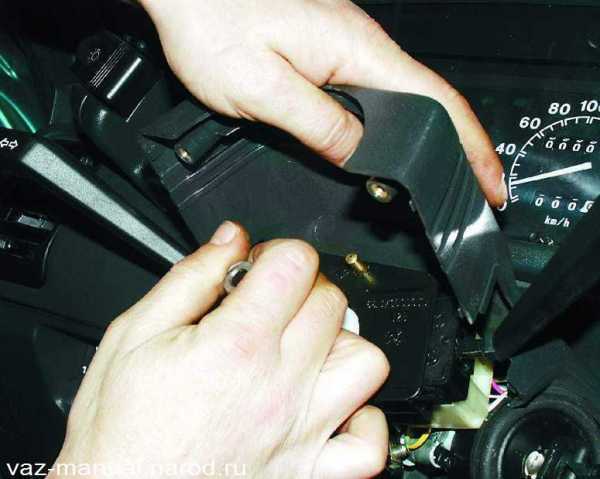

2. Отверните семь винтов крепления подрулевых кожухов и снимите нижний подрулевой кожух.

3. Опустив рулевую колонку вниз, снимите верхний подрулевой кожух.

4. Сжав два пластмассовых фиксатора, выньте переключатель стеклоочистителя и омывателя из основания подрулевых переключателей. 5. Отсоедините от него колодку с проводами. 6. Сжав два пластмассовых фиксатора, выньте переключатель указателей поворота и света фар из основания подрулевых переключателей и отсоедините от него колодку с проводами.

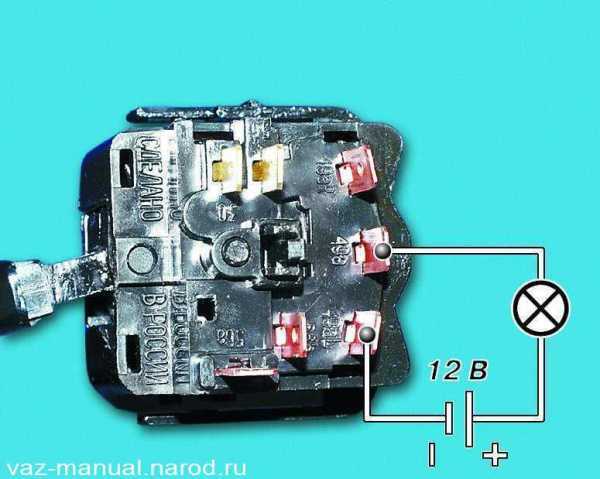

2. Для проверки переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в приведенных таблицах (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, лампа должна загореться. В противном случае переключатель неисправен. Устанавливаются подрулевые переключатели в обратном порядке.

vaz-rukovodstvo.ru

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.


Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Статья в тему: Замена задних и передних стоек ВАЗ 2110. Какие стойки лучше поставить?

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Лампа указателя поворота

200501-

спереди Напряжение : 12 Номинальная мощность : 21 PY21W Исполнение патрона: BAU15s

Поиск

200501- боковой монтаж

Напряжение : 12 Номинальная мощность : 5 W5W Исполнение патрона: W2,1×9,5d

Поиск

200501- сзади

спереди Напряжение : 12 Номинальная мощность : 21 P21W Исполнение патрона: BA15s

Поиск

200501- боковой монтаж

Напряжение : 12 Номинальная мощность : 5 W5W Исполнение патрона: W2,1×9,5d

Поиск

200501-

спереди Напряжение : 12 Номинальная мощность : 21 PY21W Исполнение патрона: BAU15s

Поиск

200501- сзади

спереди Напряжение : 12 Номинальная мощность : 21 P21W Исполнение патрона: BA15s

Поиск

200501- боковой монтаж

Напряжение : 12 Номинальная мощность : 5 W5W Исполнение патрона: W2,1×9,5d

Поиск

200501- сзади

Напряжение : 12 Номинальная мощность : 21 P21W Исполнение патрона: BA15s

Поиск

200501-

спереди Напряжение : 12 Номинальная мощность : 21 PY21W Исполнение патрона: BAU15s

Поиск

200501- боковой монтаж

Напряжение : 12 Номинальная мощность : 5 W5W Исполнение патрона: W2,1×9,5d

Поиск

боковой монтаж

Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BA15s прозрачный

Поиск

боковой монтаж

Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BAU15s желтый

Поиск

боковой монтаж

Напряжение : 12 Номинальная мощность : 5 Исполнение патрона: W2,1×9,5d желтый, прозрачный

Поиск

сзади

P21W Напряжение : 12 Номинальная мощность : 21 Количество: 10 Исполнение патрона: BA15s спереди и сзади Коробка

Поиск

P21W Напряжение : 12 Номинальная мощность : 21 Количество: 2 спереди и сзади блистерная упаковка Исполнение патрона: BAY15s

Поиск

P21W Напряжение : 12 Номинальная мощность : 21 Количество: 2 Исполнение патрона: BA15s спереди и сзади блистерная упаковка
Поиск

P21W Напряжение : 12 Номинальная мощность : 21 Количество: 10 Исполнение патрона: BAY15s спереди и сзади Коробка
Поиск

P21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BA15d спереди и сзади Количество: 10 Коробка
Поиск

спереди

PY21W Напряжение : 12 Номинальная мощность : 21 Количество: 10 Исполнение патрона: BAU15s спереди и сзади Коробка

Поиск

PY21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BAU15s спереди и сзади Количество: 2 блистерная упаковка
Поиск

PY21W Напряжение : 12 Номинальная мощность : 21 Количество: 2 Исполнение патрона: BAU15d спереди и сзади блистерная упаковка
Поиск

боковой монтаж

WY5W Напряжение : 12 Номинальная мощность : 5 Количество: 10 Исполнение патрона: W2,1×9,5d спереди и сзади Коробка

Поиск

WY5W Напряжение : 12 Номинальная мощность : 5 Исполнение патрона: W2,1×9,5d спереди и сзади Количество: 2 блистерная упаковка
Поиск

сзади

P21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BA15s

Поиск

спереди

PY21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BAU15s

Поиск

сзади

P21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BA15s блистерная упаковка Количество: 2

Поиск

спереди

PY21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BAU15s блистерная упаковка Количество: 2

Поиск

боковой монтаж

WY5W Напряжение : 12 Номинальная мощность : 5 Исполнение патрона: W2.1×9.5 блистерная упаковка Количество: 2

Поиск

сзади

P21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BA15s

Поиск

спереди

PY21W Напряжение : 12 Номинальная мощность : 21 Исполнение патрона: BAU15s

Поиск

боковой монтаж

WY5W Напряжение : 12 Номинальная мощность : 5 Исполнение патрона: W2.1×9.5

Поиск

спереди

Напряжение : 12 Номинальная мощность : 21 PY21W Исполнение патрона: BAU15S внешний оранжевый

Поиск

ВАЗ 2110 схема подключения стартера

Уголок приоровода, часть 2. — Реле блокировки стартера.

Схема подключения стартера видео уаз.

электросхем автомобилей маз все схемы представлены в виде уменьшенных копий…

При родном подключении ток теряется в замке зажигания / сигналке / ещё где …

Лада 2110 Игуана.

Нижняя схемка — это помочь движку завестись в холодную погоду.

Схема подключения стартера ваз 2110 инжектор.

Схема подключения кнопки стартера.

стартер-автомобиля-схема-принцип.

Его контакт «85», подключенный к выводу «D+» генератора…

Проводка эл/бензонасоса ВАЗ-2107 инж.

Ребят , надо поставить дополнительное реле стартера .Вот эта схема рабочая …

Схема подключения стартера ваз 2110 инжектор.

Уазбука двигатели автомобилей уаз.

Тонкости и хитрости при ремонте стартера.

Схема подключения стартера ваз 2110 инжектор.

схема электрических соединений стартера ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

схема стартера ваз 2110-12.

Схема стартера.

Дополнительное реле на стартёр.

На Лада Калине устанавливается стартер типа 5702.3708.

На На схеме приведенной мной видно как осуществляется подсоединение стартер…

автомобильный преобразователь схема 3525.

1.5 Панель приборов и органы управления ВАЗ 2170.

Схема включения стартера на автомобилях семейства LADA SAMARA.

Схема соединения музыки в машине.

vaz-2110.net

Схема включения ближнего света ваз 2110

Автомобили admin26.02.2020

Схема электропроводки и поиск неисправностей

Одну из важных ролей в автомобиле играет электропроводка. От неё зависит правильна работа основных устройств и систем, а также автомобиля в целом. Сегодня рассмотрим принципиальные схемы электропроводки семейства ВАЗ-2110.

Электропроводка ВАЗ-2110 двух типов: карбюратор и инжектор. В них есть небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

Напряжение бортовой сети 12В постоянное, минус на корпусе автомобиля.

Имея схему электропроводки и зная принципы работы основных узлов автомобиля совсем не трудно найти неисправность и причину её возникновения.

Перед началом ремонта электропроводки автомобиля (если это не связано с поиском неисправности) с аккумулятора (АКБ) следует снять клеммы.

Электрическая схема карбюраторной системы зажигания автомобиля

На первых выпусках ВАЗ-2110 устанавливался карбюратор, который впоследствии сменился на инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Электропроводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

Выводы

Демонтировать и разобрать фару на ВАЗ-2110, как показывает практика, не трудно. Трудности могут возникнуть при сборке , а в особенности при склеивании стекла и корпуса. В остальном особых проблем возникнуть не должно.

Правильно работающий указатель поворота ВАЗ-2110 используется для сообщения другим участникам дорожного движения о планируемом направлении. Именно поэтому любые неисправности индикатора необходимо устранить в сжатые сроки

В первую очередь проблема привлечет внимание сотрудников ГИБДД, которые наложат штраф за неработающие поворотники ВАЗ. Перед тем как отправиться в магазин за необходимой деталью, нужно верно определить причину неисправности

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
