Аккумуляторная батарея Ваз 2105 закипела – что делать?

Есть несколько причин кипения аккумуляторных батарей. Рассмотрим их в порядке значимости:

  1. Перезаряд аккумулятора
  2. Короткое замыкание банок
  3. Сульфатация пластин
  4. Перегрузка электрической системы
  5. Переполюсовка АКБ

Если аккумулятор закипел на машине во время движения, необходимо немедленно выполнить следующие действия:

  • заглушить двигатель;
  • открыть капот, обеспечит приток воздуха, если АКБ имеет рубашку, снять ее; дать остыть аккумуляторной батарее до температуры ниже 40 градусов Цельсия (легко определить прикосновением рукой); закрыть капот, завести автомобиль и доехать до ближайшей заправки;
  • приобрести дистиллированную воду и произвести доливку до необходимого уровня электролита;
  • если аккумулятор необслуживаемый, доливку можно осуществить через отверстие газоотвода;
  • если в ремкомплекте имеется мультиметр, измерить напряжение на АКБ на заведенном двигателе, если напряжение превышает уровень 15 Вольт, отключить толстый провод генератора, тщательно его заизолировав и закрепив за ближайший элемент кузова;
  • продолжать движение к месту стоянки или ремонта, отключив по возможности все устройства дополнительного комфорта (печка, автомагнитола, кондиционер и другие).

Почему горит лампа аккумулятора на панели приборов Приоры

Предупреждая всякие спекуляции на эту тему, сразу отметим, что загорание лампы АКБ во время движения автомобиля не грозит немедленными катастрофическими последствиями, в отличие от лампы давления масла.

Более того, при появлении такого предупредительного сигнала рекомендуется продолжить движение до места, где вы сможете выполнить диагностику и ремонт. В противном случае, заглушив мотор, вы рискуете тем, что у батареи не хватит заряда, чтобы завести двигатель повторно.

Другое дело – долговременные последствия: отсутствие зарядки аккумулятора, кроме создания проблем с пуском силового агрегата, приведёт к быстрой деградации батареи, которая стоит отнюдь не дёшево.

Так что вам всё же придётся заняться поисками причин неисправности. И совсем не очевидно, что это будет быстро и просто, в некоторых случаях вам потребуется наличие мультиметра и опыта работы с электрооборудованием.

Но давайте перейдём к рассмотрению конкретных причин загорания на приборной панели Приоры лампы аккумулятора.

Перегорел реле-регулятор генератора

Регулятор напряжения – прибор, который контролирует зарядку аккумуляторной батареи. Дело в том, что параметры тока, выдаваемые генератором, не постоянны и зависят от скорости вращения коленвала двигателя. Между тем, потребители тока требуют наличия стабильных характеристик по напряжению, включая АКБ, и именно реле-регулятор следит, чтобы её зарядка осуществлялась в допустимых интервалах выходного напряжения генератора. Перезаряд и недозаряд опасны примерно в одинаковой степени, поэтому при загорании лампочки аккумулятора стоит убедиться в исправности регулятора напряжения.

Проблемы в ремне генератора

Передача крутящего момента от двигателя к генератору на абсолютном большинстве автомобилей осуществляется посредством ременной передачи, и именно она является самым узким звеном в работе генератора. Со временем ремень растягивается и ослабевает, из-за чего происходит проскальзывание ремня и снижение скорости вращения вала генератора. Как следствие, АКБ недополучает заряд и со временем разряжается настолько, что загорается контрольная лампочка.

Перегорел предохранитель или плохой контакт

При исправном оборудовании предохранитель перегорать не должен, но в некоторых случаях (например, прикуривание АКБ от донорского источника питания) на генератор поступают токи повышенного номинала, и тогда перегорает диодный мост, как раз и предназначенный для защиты от подобных неприятностей.

А вот закорачивание проводки может стать причиной перегорания плавкого предохранителя. Поскольку он отвечает за всю комбинацию приборов, такую неисправность не заметить сложно.

Зарядка аккумулятора Приоры может пропадать и по причине окисления контактов на любом участке цепи. В этом случае лампочка будет моргать, пока контакт не ухудшится настолько, что ток на батарею перестанет поступать и вовсе.

Износ выключателя зажигания

Замок зажигания – механическое устройство, которое в силу естественных причин подвержено износу. Так что на возрастных автомобилях загорание индикатора зарядки батареи может происходить и вследствие неисправности замка зажигания, хотя при этом зарядка аккумулятора будет происходить в штатном режиме.

Другие причины

Проблемный генератор – ещё одна частая причина недополучения батареей заряда. Могут износиться щётки коллектора, подшипники на валу генератора тоже не вечные, иногда случается обрыв обмотки. Наконец, сам аккумулятор может от старости не держать заряд, и тогда лампочка тоже будет гореть практически постоянно.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват»  можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

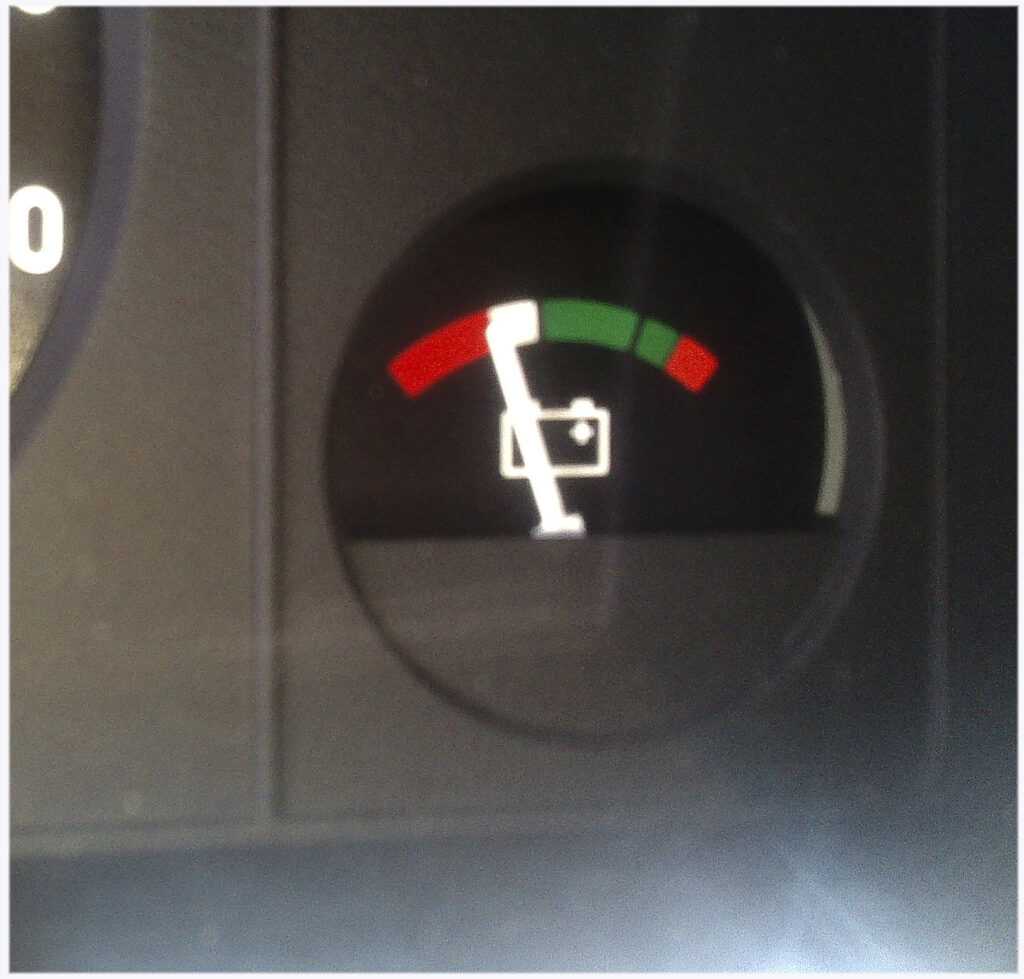

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

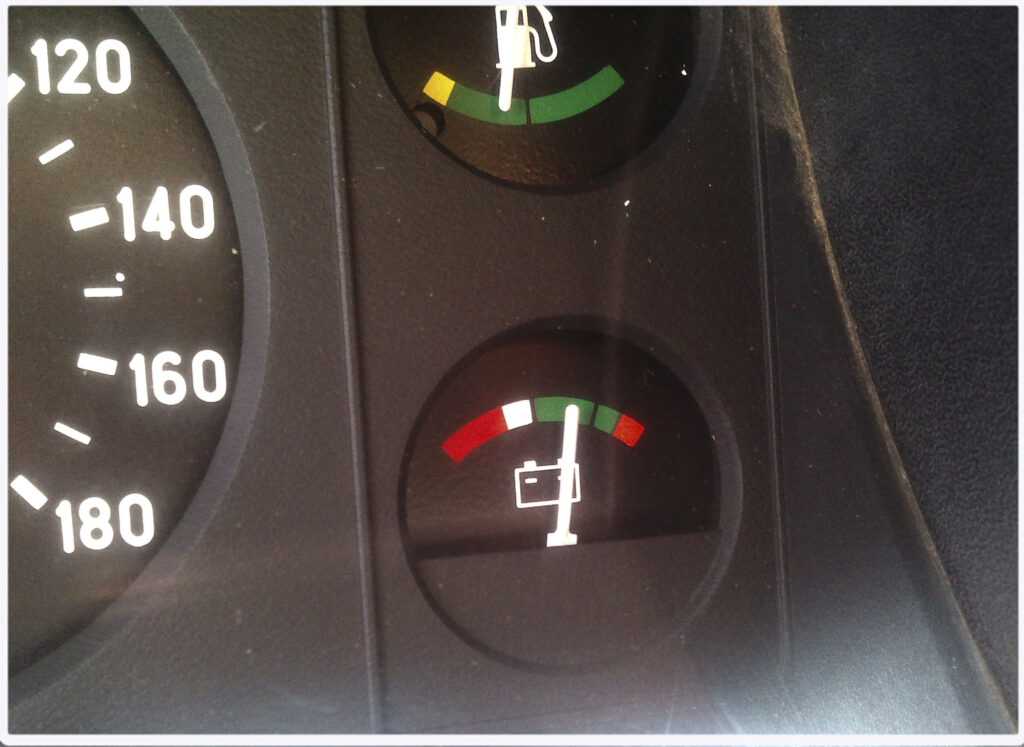

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать, потребуется заменить диодный мост.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Повреждение изоляции проводов может привести к короткому замыканию

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

  • потребители часто отключаются по непонятным причинам;
  • световые приборы работают тускло и мигают;
  • напряжение бортовой сети резко снижается;
  • АКБ быстро разряжается.

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

Если на клеммах аккумулятора при работающем двигателе напряжение превышает 15 В, то проблема кроется в регуляторе напряжения

В этом устройстве возможны такие неполадки:

  • ненадёжный контакт со щётками;
  • пробой элементов;
  • внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

  • попадание влаги внутрь генератора;
  • грязь и масло;
  • «прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Устройство генератора

Основными конструктивными элементами автомобильного генератора являются:

  • ротор;
  • статор;
  • корпус;
  • подшипники;
  • шкив;
  • щётки;
  • регулятор напряжения.

Устройство генератора ВАЗ 2105: а — регулятор напряжения и щёточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 — шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим “30” генератора для подключения потребителей; 9 — штекер “61” генератора (общий вывод дополнительных диодов); 10 — провод вывода “Б” регулятора напряжения; 11 — щётка, соединенная с выводом “В” регулятора напряжения; 12 — регулятор напряжения ВАЗ 2105; 13 — щётка, соединенная с выводом “Ш” регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны привода; 16 — крыльчатка вентилятора со шкивом привода генератора; 17– полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — отрицательный диод; 31 — изолирующая пластина; 32 — фазный вывод обмотки статора; 33 — положительный диод; 34 — дополнительный диод; 35 — держатель положительных диодов; 36 — изолирующие втулки; 37 — держатель отрицательных диодов; 38 — вывод “В” регулятора напряжения; 39 — щёткодержатель

Чтобы знать, каким образом функционирует генератор, нужно разобраться в назначении каждого элемента более детально.

Ротор

Ротор, он же якорь, предназначен для создания магнитного поля. На валу этой детали расположена обмотка возбуждения и медные контактные кольца, к которым припаиваются выводы катушек. Подшипниковый узел, установленный в корпус генератора и посредством которого вращается якорь, выполнен из двух шарикоподшипников. На оси ротора также закреплена крыльчатка и шкив, через который механизм приводится в действие ремённой передачей.

Ротор генератора предназначен для создания магнитного поля и представляет собой вращающиеся катушки

Статор

Статорные обмотки создают переменный электрический ток и объединяются посредством металлического сердечника, выполненного в виде пластин. Чтобы избежать перегрева и замыкания между витками катушек, провода покрываются несколькими слоями специального лака.

С помощью статорных обмоток создаётся переменный ток, который поступает на блок выпрямителей

Корпус

Корпус генератора состоит из двух частей и выполнен из дюралюминия, что сделано для облегчения конструкции. Чтобы обеспечить лучший отвод тепла, в корпусе предусмотрены отверстия. Посредством крыльчатки тёплый воздух из устройства выгоняется наружу.

Щётки генератора

Работа генераторной установки невозможна без таких элементов, как щётки. С их помощью к контактным кольцам ротора подводится напряжение. Угольки заключаются в специальный пластмассовый щёткодержатель и устанавливаются в соответствующее отверстие генератора.

Регулятор напряжения

Реле-регулятор контролирует напряжение на выходе рассматриваемого узла, не давая ему повышаться более 14,2–14,6 В. В генераторе ВАЗ 2105 применяется регулятор напряжения, совмещённый со щётками и фиксируемый посредством винтов с тыльной стороны корпуса источника электроэнергии.

Регулятор напряжения представляет собой единый элемент со щётками

Диодный мост

Назначение диодного моста довольно простое — преобразовывать (выпрямлять) переменный ток в постоянный. Деталь выполнена в форме подковы, состоит из шести кремниевых диодов и крепится к задней части корпуса. Если хотя бы один из диодов выходит из строя, нормальное функционирование источника электроэнергии становится невозможным.

Диодный мост предназначен для выпрямления переменного тока в постоянный с обмоток статора для бортовой сети

Неисправности генератора

«Жигулёвский» генератор является довольно надёжным узлом, но и его элементы со временем изнашиваются, что приводит к появлению проблем. Неисправности могут быть различного характера, о чём свидетельствуют характерные признаки. Поэтому на них, а также на возможных неполадках стоит остановиться подробнее.

Горит или мигает лампочка разряда АКБ

Если вы наблюдаете, что лампочка заряда АКБ на работающем моторе постоянно горит либо мигает, то причин такому поведению может быть несколько:

  • недостаточное натяжение ремённого привода генератора;
  • обрыв электрической цепи между лампой и генератором;
  • повреждение цепи по питанию роторной обмотки;
  • неполадки с реле-регулятором;
  • износ щёток;
  • повреждение диодов;
  • обрыв или замыкание в катушках статора.

Водитель сразу же заметит сигнал отсутствия заряда АКБ, так как лампа начинает светиться на панели приборов ярко-красным цветом

Отсутствует заряд АКБ

Даже при рабочем генераторе заряд на аккумулятор может не поступать. Этому могут сопутствовать следующие причины:

  • прослаблен ремень генератора;
  • ненадёжная фиксация проводки к генератору либо окисление клеммы на АКБ;
  • неполадки с аккумулятором;
  • проблемы с регулятором напряжения.

Если на АКБ не поступает заряд, значит, генератор или регулятор напряжения вышли из строя

АКБ выкипает

Причин, по которым аккумулятор может выкипать, не так уж много, и связаны они, как правило, с превышением напряжения, поступающего на него:

  • ненадёжное соединение между массой и корпусом реле-регулятора;
  • неисправен регулятор напряжения;
  • неисправен аккумулятор.

Однажды я столкнулся с такой проблемой, когда реле-регулятор вышел из строя, что проявлялось в виде отсутствия заряда АКБ. На первый взгляд, сложного в замене этого элемента ничего нет: открутил два винта, вынул старое устройство и установил новое. Однако после приобретения и установки нового регулятора возникла другая проблема — перезаряд аккумулятора. Теперь на батарею поступало напряжение более 15 В, что приводило к кипению жидкости в нём. Долго ездить с такой неисправностью нельзя и я начал разбираться, что же привело к её возникновению. Как оказалось, причина сводилась к новому регулятору, который попросту некорректно работал. Пришлось покупать ещё один реле-регулятор, после чего заряд вернулся к нормальным значениям. Сегодня многие устанавливают трёхуровневые регуляторы напряжения, но я пока не пробовал, поскольку уже несколько лет с зарядом проблем не возникает.

Плавится провод генератора

Довольно редко, но всё же случается, что провод, идущий от генератора к АКБ, может плавиться. Такое возможно только в случае короткого замыкания, которое может произойти в самом генераторе либо при контакте провода с массой. Поэтому нужно внимательно осмотреть силовой кабель, и если с ним всё в порядке, проблему стоит искать именно в источнике электроэнергии.

Генератор шумит

Во время работы генератор хоть и издаёт некоторый шум, но не настолько громкий, чтобы задумываться над возможными неполадками. Однако если уровень шума довольно сильный, то с устройством возможны следующие проблемы:

  • выход из строя подшипников;
  • открутилась гайка шкива генератора;
  • замыкание между витками катушек статора;
  • шум от щёток.

Генератор ВАЗ 2107 назначение и основные функции

Работоспособность аккумуляторной батареи на ВАЗ-2107, как и на многих прочих машинах, зависит от трех основных деталей: генератора, регулятора напряжений, систем соединения этих двух устройств.

Машинная генераторная установка, генератор – это элемент, выполняющий задачи по обеспечению электроэнергией различные узлы автомобиля, а также по обеспечению постоянным зарядом аккумулятора. К числу основных комплектующих деталей генераторной установки относятся:

  • корпус с обмотками;
  • якорь;
  • выпрямитель тока;
  • стабилизатор.

Генераторная установка функционирует за счет привода – ремня, проходящего от шкива коленчатого вала.

Нет зарядки – признаки

Ситуация, при которой генератор перестал выполнять свои основные задачи по обеспечению электрической энергией аккумуляторной батареи, может быть определена при помощи следующей симптоматики:

  • батарея теряет заряд с увеличенной скоростью;
  • частые сигналы от соответствующей лампы на приборной доске;
  • снизился уровень производительности электроприборов в автомобиле.

Водитель, заметивший одну из этих ситуаций, или все сразу, сможет сделать вывод о неисправности бортового генератора.

Сигнальная лампа

Российский автомобиль ВАЗ-2107 оснащен бортовой приборной доской, на панели которой расположены индикаторы, указывающие, в том числе, и на наличие конструктивных неполадок. Одна из лампочек отвечает за передачу информации, касающейся стабильности работы генератора: если цепь функционирует в штатном режиме, индикатор светится только при зажигании, ровно до того момента, пока не запустится двигательная установка.

Быстрая разрядка аккумулятора

Неполадки, возникшие во время работы генераторной установки, немедленно отразятся на состоянии заряда аккумуляторной батареи. Неисправный генератор не сможет обеспечивать должный уровень электрического напряжения, необходимый для качественной зарядки аккумулятора. Водитель может определить недостаточное количество заряда в батарее по возникновению трудностей в момент запуска мотора.

Снижение производительности электрооборудования

Так как генератор работает с целями обеспечения бортовых электроприборов должным количеством энергии, его неполадки приведут к возникновению сбоев в работе различных устройств. Водитель, подозревающий наличие неисправности, должен попробовать запустить в работу какие-либо узлы, для функционирования которых нужно электричество: например, включить фары или отопительный аппарат.

Снижение производительности этих устройств – недостаточно яркий свет и слабое вращение вентилятора, станут признаками поломки генератора.

Что делать, если аккумулятор кипит

Сделать вывод о том, что аккумуляторная батарея ВАЗ-2107 «кипит», можно по возникновению следующих проблем:

  • перестает светиться соответствующий индикатор;
  • вольтметр ведет себя неадекватно, а его стрелка уходит в правую часть;
  • в салоне автомобиля появляется характерный запах.

«Кипение» аккумулятора вызывается неполадками в работе стабилизатора напряжения. Продолжать движение на машине при такой ситуации категорически запрещается: это чревато поломками всей электротехники в автомобиле. Для того чтобы доехать до сервисного центра с безопасностью для себя, и для машины, следует произвести принудительное отключение генераторной установки.

Сделать это можно посредством физического снятия провода с клеммы с аббревиатурой «61», расположенной на самом генераторе. Автомобиль продолжит движение исключительно при помощи накопленного заряда.

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

  • постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
  • быстрая разрядка аккумулятора;
  • снижение производительности отдельных электрических приборов бортовой сети машины.

Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Быстрая разрядка аккумулятора

При неисправности генератора или его цепи аккумуляторная батарея не будет получать того напряжения, которое необходимо для её зарядки. Кроме того, ей придётся питать часть электрооборудования автомобиля, расходуя свою электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете это понять, когда появятся трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щёлкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.

Описание устройства

На ВАЗ 2105 сначала устанавливались генераторные узлы Г 222, а с 1987 года стали устанавливать модель 37.3701. Устройство представляет собой 3-х фазную электромеханическую машину с электромагнитным возбудителем, преобразующим механическую энергию вращающегося ротора в электрическую. Вращения ротору передаются через приводной ремень генератора ВАЗ, надетый на шкив коленвала. Находится агрегат справа в моторном отсеке в передней части мотора.


Схема конструкции устройства

В конструкцию генераторного узла:

  • статор;
  • ротор;
  • графитные щетки генератора ВАЗ;
  • регулятора напряжения;
  • выпрямитель;
  • реле-регулятор.


Схема подключения генератора

Максимально отдаваемый ток генераторного узла – 55 (45) Ампер. Рабочее напряжение составляет 13,6-14,6 Вольт. Вращение правое.

Иногда после ремонта или тюнинга на модели, выпущенные до 1987 года, устанавливают генераторы от ВАЗ 21053 или 2108. При неправильном подключении с нарушением схемы нет зарядки АКБ.

Ремонт генератора

Сначала необходимо очистить генератор от загрязнений, масла, пыли и всего, что на нем скопилось за все время эксплуатации.

Открутите гайку шкива, положив генератор так, чтобы шкив уперся в пол, а затем наденьте ключ на 19 на гайку. Удерживая шкив от проворота необходимо сделать несколько сильных и точных ударов по ключу. Вряд ли вы сможете зажать шкив рукой намертво, но ваших усилий может хватить для срыва гайки с места.

С помощью ключа на 10 нужно открутить 4 болта стяжных шпилек, собирающих устройство генератора в одно целое. При помощи зубила выбейте шпонку. Сделать это можно, установив генератор валом вверх. Приставьте зубило к шпонке и начните выбивать ее ударами молотком. Когда выбьете шпонку, снимите переднюю крышку устройства. Если будет идти слишком туго, нужно попробовать выбивать на весу.

Свистит ремень

Нередко появление определенной неисправности ВАЗ 2107 вы можете услышать посторонний звук, позволяющий уверенно диагностировать проблему. Одной из неисправностей может стать пробуксовывание ремня, в результате чего возникает свист от трения об шкивы. Эта проблема приводит к нестабильной работе генератора и отсутствию заряда АКБ.

В связи с тем, что генератор имеет всегда одинаковый вид привода, проблемы всегда одинаковые. Главным отличием между инжекторными и карбюраторнами моделями является наличие датчика положения коленвала, который приходится снимать при замене ремня.

На самом деле определить причину свиста ремня можно без особых проблем, устранив ее без помощи профессионалов. Необходимо только определить диагноз. Среди основных причин пробуксовки выделяют следующие:

  • неисправность подшипника генератора;
  • недостаточное натяжение;
  • загрязнение ГСМ.

Схема цепи зарядки АКБ на ВАЗ-2107

Схема цепи зарядки аккумулятора на ВАЗ-2107 такая же, как и у других легковых автомобилей. Механизм ее действия заключается в следующем:

  1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
  2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
    • первая шина идет к стартеру;
  3. вторая шина – к генератору.
  4. «Плюсовый» вывод генератора передает напряжение:
    • на блок для предохранителей;
  5. на замок зажигания.
  6. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
  7. С предохранителей напряжение подается:
    • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
  8. на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
  9. Следующий этап в цепи зарядки АКБ – передача тока на:
    • блок с предохранителями;
  10. клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Подводим итоги:

Как видно, существует много причин, по которым нет заряда аккумулятора. При этом ряд проблем, когда АКБ не заряжается, является общим для разных авто (например, нет зарядки ВАЗ 2107 или не заряжается аккумулятор иномарки). При этом часть из них вполне можно обнаружить и устранить своими руками. Главное, определить, почему нет зарядки аккумулятора, после чего принимаются соответствующие меры.

Напоследок отметим, что с чисткой клемм и восстановлением целостности проводов и контактов проблем обычно не возникает даже у рядовых автолюбителей. Если же дело в генераторе, при условии отсутствия навыков по его ремонту, самому рекомендуется разве что осуществить демонтаж и затем передать генератор для ремонта в специализированный сервис. Это позволит избежать частых ошибок, которые допускают при ремонте генератора своими руками, а также получить гарантии на отремонтированное устройство.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
