Почему не работают стеклоподъемники на ваз 2112

Переобучение стеклоподъемников

Первым делом

стоит провестипереобучение стеклоподъемников , в большинстве современных автомобилей эта процедура происходит одинаково – после того, как электроника отключается от аккумулятора, сразу же происходит сброс настроек.

1. Чтобы стекла опускались и поднимались автоматически, надо поднять клавишу включения и удерживать ее, пока стекло до упора не поднимется, а затем отпустить. Затем нужно поднять эту клавишу снова, и удерживать ее в течение трех секунд.

2. Теперь то же самое нужно проделать и для опускания стекла, однако теперь клавишу требуется опускать вниз.

3. Аналогичные действия необходимо выполнить для каждой двери в отдельности.

Что это за услуга?

При возникновении неисправностей в системе стеклоподъемника не всегда требуется замена всего узла целиком. Например, часто возникают ситуации, когда из-за частого использования стеклоподъемника, тросик, приводящий в движение стекло, изнашивается. В этом случае ремонтные работы могут ограничиться простой заменой тросика стеклоподъемника. Также распространена поломка только самой кнопки вследствие износа контактов или залипания клавиши. Здесь поможет обычная замена износившегося элемента на новый. Более трудоемким и затратным будет ремонт в случае поломки моторчика стеклоподъемника. Значительно понижается ресурс действия этого устройства из-за частой эксплуатации в жаркое время года, что способствует перегреву обмотки электродвигателя. Замена привода стеклоподъемника двери с разборкой в этом случае – единственный возможный вариант восстановления работоспособности механизма. Оригинальный моторчик, как правило сложно приобрести, а китайские аналоги быстро выходят из строя. Поэтому, если есть возможность частичной замены неисправных элементов электродвигателя, то лучше ей воспользоваться.

Признаки того, что необходима замена стеклоподъемника

Причин износа механизма стеклоподъемника может огромное количество, начиная от некачественной установки, заканчивая попаданием в паз стекла посторонних предметов. Первыми признаками того, что с механизмом возникли какие-то неполадки могут служить посторонние звуки при поднятии или опускании стекла, замедление процесса открытия, заклинивание или поднятие рывками, а также полное отсутствие реакции на нажатие соответствующих клавиш.

Механизм стеклоподъемника приводится в движение электродвигателем с редуктором. Электродвигатель принимает входной сигнал от переключателя и перемещает стекло вверх или вниз. Механизм стеклоподъемника передает движущую силу электродвигателя на опускное стекло, поднимая или опуская его. Механизм состоит из двух направляющих, тонкого металлического троса и нескольких пластмассовых деталей, которые фиксирует положение троса. Эти пластмассовые детали со временем ломаются, что приводит к ослаблению троса, и опускное стекло падает во внутрь двери. Это потребует замену механизма стеклоподъемника в сборе.

Большая часть электродвигателей и механизмов стеклоподъемника продаются как единый узел.Стоит так же следить за тем ,чтобы не было дефектов на лобовом стекле — это может быть опасным, потому что трещины и сколы могут мешать обзору водителя, в таком случае сделать замену лобового стекла.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Рекомендуем: Чем отличается гидроусилитель и электроусилитель руля

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

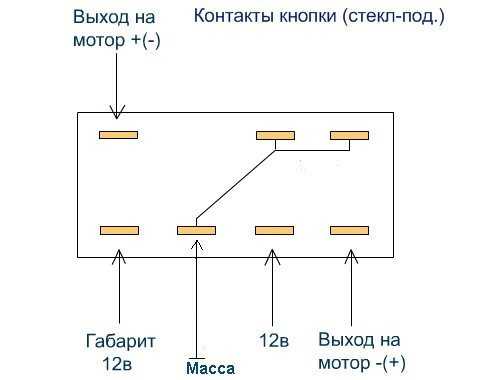

Не работает кнопка стеклоподъемника ВАЗ-2110

October 31, 2013

Если на автомобиле перестала работать кнопка стеклоподъемника, то езда на данном транспортном средстве может превратиться в кошмар. Открытое окно в зимнюю стужу или закрытое в летний зной – это явно сомнительное удовольствие. Но исправить это можно самостоятельно.

Все стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенной рядом с рычагом стояночного тормоза. Это неудобно как во время езды, так и для диагностики неисправности. Поэтому первым делом необходимо сузить круг поиска. Для этого следует провести небольшой тест и проверить работу всех четырех кнопок. На основании результатов такой диагностики и будут выбираться способы устранения неисправности.

Если не работают все стеклоподъемники ВАЗ-2110

  1. Начинать следует с самого простого. В монтажном блоке, который расположен под рулем автомобиля, необходимо найти плавкий предохранитель под номером F5, находящийся в верхнем ряду пятым по счету слева. Он отвечает за работу двигателей электростеклоподъемников. Его номинал составляет 30 А. Необходимо проверить, что установлен требуемый предохранитель и что он целый. Если это не так, то его необходимо заменить. После этого можно проверить работу стеклоподъемников.
  2. Если предохранитель в порядке, то неисправность, скорее всего, кроется в дефекте проводки от монтажного блока до кнопок стеклоподъемников. Для этого следует прозвонить все кабели.
  3. Следующий вариант отказа в работе всех электростеклоподъемников автомобиля может заключаться в выходе из строя всех кнопок. Хоть это и маловероятно, но лучше всего это проверить, заменив весь блок кнопок на заведомо исправный.
  4. Последний вариант, каким бы банальным ни казался, но проверить его также можно. Необходимо вспомнить, что двигатели электростеклоподъемников в ВАЗ-2110 приводятся в действие только при вставленном и повернутом в первое положение ключе замка зажигания.

Если не работает одна кнопка стеклоподъемника

  1. Начинать опять же следует с самого простого. Необходимо извлечь всю группу кнопок. Далее следует еще раз проверить работоспособность каждой из них и запомнить те, которые функционируют в штатном режиме. Это нужно для того, чтобы провести тест. Следующим шагом необходимо извлечь колодку проводов из нерабочего и любого рабочего механизмов. Провода от рабочей кнопки необходимо подключить к тестируемой. После этого проверяем её работу нажатием. Если стекло никак не реагирует на манипуляции, то кнопка стеклоподъемника неисправна. Её следует заменить.
  2. Если предыдущий тест показал, что кнопка стеклоподъемника работает, то следующим шагом можно проверить электропроводку. Для этого потребуется автомобильный тестер-пробник. При помощи него необходимо проверить все кабели, после чего визуально оценить их состояние. Также следует осмотреть все контакты и соединения на целостность, наличие грязи, окислений или других повреждений.
  3. Если ни один из двух вышеперечисленных способов не помог, то это означает только одно – не работает двигатель электростеклоподъемника. В этом случае его следует заменить.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Вы тут: Главная > ВАЗ > 2110 > Почему не работают стеклоподъемники ваз 2110

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Что делать если не работает стеклоподъемник ваз-2114

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Почему не работают стеклоподъемники на ваз 2112

Автомобиль: ВАЗ-2112. Спрашивает: Cтас Емельченко. Суть вопроса: помогите починить стеклоподъёмники, не работают совсем оба?

Почему могут не работать стеклоподъёмники на ВАЗ-2112? Выручайте, ни как они работать не хотят. Думал уже накрылся мотор и решил менять не только его, а весь стеклоподъёмник.

Отдал деньги, поменяли сами, тем более, что в сети есть подробное описание. Но вот беда, работать они всё-равно отказываются. Понимаю, что проблема где-то глубже, но там я уже мало соображаю, а найти автоэлектрика в месте моего проживания, возможности практически ни какой. Сам я ни кнопку проверить не умею, ни соответственно всю цепь.

Что прозванивать я не знаю. Конечно зима на носу, но пока ещё погода стоит, в машине бывает жарковато, уже грешным дело думал перейти на ручные стеклоподъёмники. Может быть это реле?

Вам бы проверить для начала подается ли напряжение на двигатель стеклоподъемника. Если да, то скорее всего проблема в том, что стеклу что-то мешает двигаться.

Лично в моем случае была проблема в электромоторе. На него ток поступал, но эффекты не было. Довольно редкая поломка, так мне сказали в мастерской.

По-моему, самое лучшее-это перейти на ручной стеклоподъемник. С этой электроникой, тем более в отечественной машине, справиться нелегко, к тому же самому.

Я только не понял все не работают или один, если один то скорей всего перетерся тросик, они рано или поздно всегда перетираются, если моторчик при нажатии кнопки работает, но стекло все равно не открывается, то точно тросик.

У меня сломался. Провод в резинке где огранечитель двери

2112 не работает левый передний стеклоподъемник правый работает преды целые кнопку проверял рабочая что еще смотреть.Ваз 2112 не работает левый стеклоподъемник.

разбери моторчик стеклоподьемника почисти от ржавчины и смаж чем нибудь) Такая же проблема была, и все решила чистка)

Логично)моторчик или проводка)))проверяй хорошо)

Логично)моторчик или проводка)))проверяй хорошо)по моторчику несколько раз по стучать хорошенько ,если заработает то пора менять те моторчик или,стерлисть щётки,

Ещё может быть провода коротят, которые в резиновой трубке от кузова к двери идет, открой дверь, нажми кнопку и подвигай ее, у самого такая беда, иногда не закрывается все руки не доходят до него. или ударь по обшивке в районе моторчика(это с мотором проблемы)

сними передний динамик,разъедини штекер на эсп,кто и мультиметром проверь напряжение,нажимая кнопку.если напркги нет,скорей всего провод обломился что в гофре идет,с салона в дверь.а если напряжение есть,значит сам моторчик негоден

Провода смори окислились сегодня тоже мучался с этим

Александр, А если слышны негромкие щелчки под обшивкой двери при нажатии кнопки стеклоподъемника,но сам он не работает,то это что может быть?

У вас в карбюраторах эмкхх от руки закручен или натуго ключем? У меня 21093 карб эмк когда затягиваю туго, то глохнет, а когда раскручиваю до определенного момента, то ровный холостой ход, но суть в том, что при таком раскладе эмк не затянут и считай после каждой кочки сбивается и обороты плавают, глохнет на хх. Может ли это быть из-за сорваной резьбы?

по двери попробуй ударь иногда помогает

Ярослав, может что попало под ролики трапецмии.у знакомого штатную шумку намотало ,и мотор не осилял провернуть.снимай обшивку,так проще разобраться

карту двери сннимешь, додай +/- и узнаешь, моторо или проводка

посмотри подходит ли питание к моторчику, если да, то меняй мотор

Почему не работает стеклоподъемник? Причин неисправности достаточно много, начиная от банального замерзания окон, до выхода из строя механизмов стеклоподъемника. А Вы знаете, как проверить стеклоподъемник?

Мы рекомендуем начать поиск проблемы с ее классификации, тем самым сузив список причин до двух групп:

Авто, Мото

16.05 19:11

Неисправности, запчасти, сервис, страхование

такая проблема: 1. после смены аккумулятора перестали работать все стеклоподъёмники, кроме водительского. 2. Также перестали работать габариты (следовательно не загорается подсветка в салоне и спидометра и не работают туманки). Где у Прадо 120 находится предохранитель, отвечающий за габаритные огни (какой именно)? Хотя хз, проверил ВСЕ, ни одного сгоревшего. В чём может быть причина?

Продолжить тему

Стеклоподъемники -тренировать,заработают.А что с габаритными огнями,не скажу. (Добавлено через 39 секунд)

при том,каждый отдельно!!!

Всмысле тренировать, они вообще не откликаются на нажатие кнопок.

https://www.land-cruiser.ru/index.php?showtopic=43440 Для того, чтобы восстановить эти настройки, после подключения аккумулятора нужно: – отжать кнопку управления стеклом и не отпускать ее до полного закрытия стекла с небольшой задержкой в крайнем положении. Отпустить кнопку. – нажать ее уже для открытия стекла и держать до полного открытия стекла с небольшой задержкой в крайнем положении. После этого ECU “запомнит” крайние положения стекла и функция автоматического открывания/закрывания стекла восстановится. (Добавлено через 1 минуту)

Из руководства по эксплуатации: Если отсоединяли аккумулятор, или он разрядился, электростеклоподъемники могут не срабатывать автоматически, и функция предотвращения защемления может работать неправильно после повторного подключения, замены или зарядки аккумулятора. В любом из этих случаев вам нужно нормализовать стеклоподъемники. Для этого: 1. Нажмите переключатель стеклоподъемника вниз и опустите стекло до половины. 2. Нажмите переключатель вверх, пока стекло не закроется, и удерживайте его секунду. Убедитесь, что стекло открывается и закрывается автоматически. Если переключатель работает неправильно, проверьте его у дилера Тойота.

Форумы Land-Cruiser.RU

Обсуждения и обмен опытом в вопросах эксплуатации внедорожников Toyota. Предложения о купле-продаже автомобилей и запчастей. Материалы по автотуриз…

Столкнулся тут на днях с подобной проблемой, свеклоподъёмник ALL AUTO , индивидуальные стеклоподъёмники на каждой двери работают штатно, а вот с центрального (водительского) пульта не хотят. ОБУЧЕНИЕ одновременно нажимаются до упора и удерживаются кнопка вниз на левой задней двери (стекло исходно должно быть полностью закрыто) и соответствующая кнопка на центральном (водительского) пульте, как стекло доехало вниз эти нажатые кнопки одновременно отпускаются! ЗАТЕМ все повторяется только кнопки нажаты и удерживаются вверх. ВСЁ пробуем с водительского места управлять обученным стеклом, если все сделано правильно стекло должно опускаться и подыматься как заложено программой (в зависимости от кнопки). ДАЛЕЕ схема обучения “ДИАГОНАЛЬНАЯ”, т.е. 1) левая задняя 2) правая задняя 3) левая передняя. Для каждой обучаемой двери последовательность действий одинакова, главное последовательность по “диагональной” схеме обучения не перепутать. У меня именно так и вышло, после того как была настроена левая задняя, я попробовал настроить левую переднюю и получил “кукишь” а вот после того как обучил правую заднюю и перешёл к левой передней, она обучилась без проблем УДАЧИ в дрессировке! (Добавлено через 18 секунд)

https://forums.drom.ru/toyota-general/t1151000066.html

Чудно однако, но попробую завтра. Вот бы ещё с габаритами разобраться …

Загрузить ещё

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

  1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
  2. Проблема кроется в соединении разъемов проводов.
  3. Отказал ЦБКЭ.
  1. Залип, либо же западает моторчик подъема стекла.
  2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
  3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

  • Х1-4.
  • Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

 29 июль 2015     219 652      <center>

Владельцам Лада Приора приходится периодически сталкиваться с неисправностями стеклоподъемников (ЭСП). В некоторых случаях проблема кроется в какой-то мелочи, которую легко устранить своими руками, в другом случае, чтобы отремонтировать ЭСП придется обращаться в сервисный центр. Мы решили разобраться с основными причинами, почему не работает электростеклоподъемники.

Электростеклоподъемники для ВАЗ 2110

Многие обладатели автомобилей ВАЗ 2110 стремятся сберегать на ремонте разных деталей собственных тс. Заместо воззвания в спец мастерские они создают ремонт без помощи других. Что касается электронных стеклоподъемников, их лучше сходу поменять, не растрачивая время на восстановительные работы. К тому же, стоят эти механизмы не очень недешево.

В автомагазинах сейчас можно отыскать одиночные комплекты, которые предусмотрены специально для ВАЗ 2110. В отличие от стандартных наборов эти комплекты содержат в себе всего один двигатель-редуктор, которого довольно для подмены сломанного узла.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

  • Сгорел предохранитель или сломалось реле.

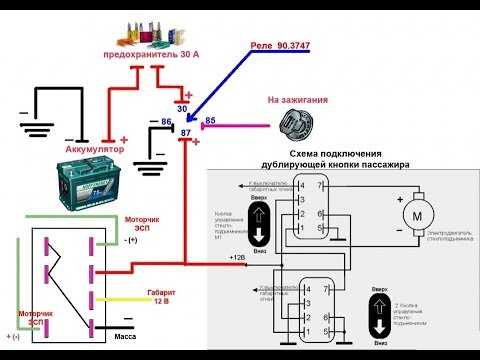

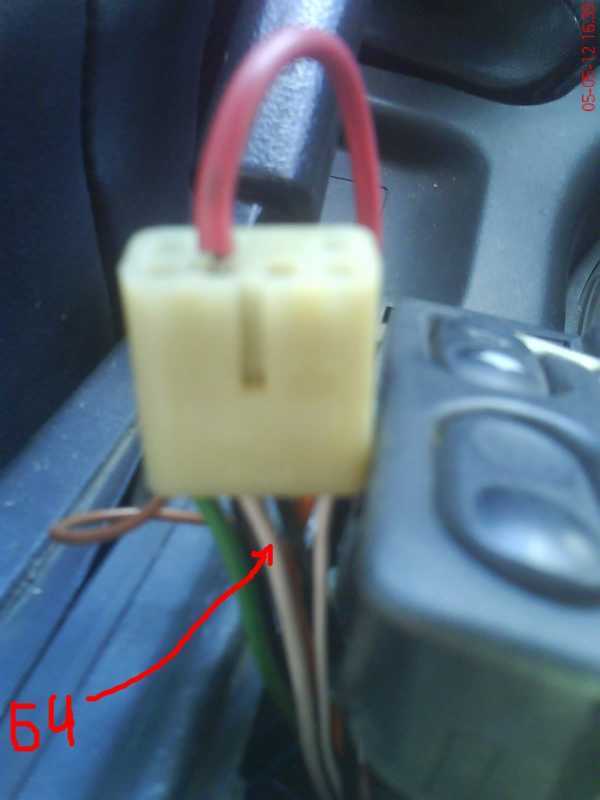

Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5

Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода . Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Процесс монтажа электрических стеклоподъемников

Кроме того, необходимо установить сами электрические стеклоподъемники. Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

Более подробно разобраться в процедуре монтажа вам поможет наша инструкция в картинках.

Выбор стеклоподъемников

Переверните блок и осторожно вмонтируйте, в нужный разъем, колодку Ш1 жгута, который был подготовлен ранее. Самый простой и дешевый комплект включает в себя только лишь электрический двигатель с редуктором


Зато качество исполнения и ресурс очень высокие.


Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла.


При обрыве цепи питания необходимо найти место, после чего восстановить.

Переверните блок и осторожно вмонтируйте, в нужный разъем, колодку Ш1 жгута, который был подготовлен ранее. От доводчика идет 2 провода и они в нем постоянно замкнуты


Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания… Думаю всем Вам знакома данная ситуация.


Они признаны наиболее подходящими, и отличаются наибольшей надежностью. Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту как подключить стеклоподъёмник ваз

Читайте дополнительно: Энергетический паспорт предприятия кто делает

Конструктивные особенности стеклопоъемников «Десятки»

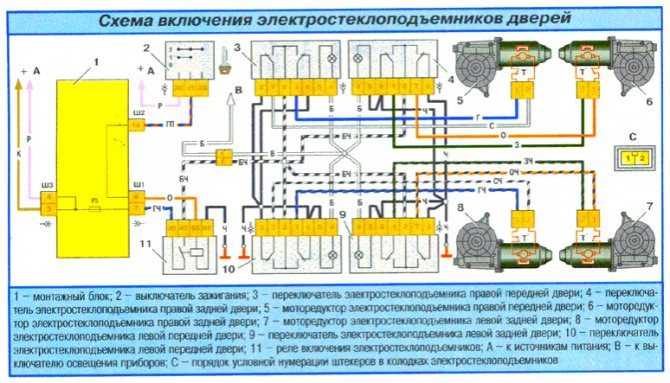

Что представляет собой схема электростеклоподъемника в ВАЗ 2110, по каким причинам двигатель или блок управления СП не работает, как произвести замену и как подключить устройство? Для начала рассмотрим конструктивные особенности СП, которые могут различаться с учетом того, в каких конкретно дверях они используются.

Несмотря на эти различия, СП в большинстве своем состоят из одинаковых элементов, рассмотрим на примере электрических систем:

  1. Мотор редуктор или привод. С учетом электросхемы, благодаря этому устройству осуществляется подача сигнала, необходимого для поднятия стекла.
  2. Желобки. Эти составляющие элементы находятся на внутренней поверхности рамки двери. Основное назначение желобков заключается в удержании стекла в определенном положении и предотвращении его наклона.
  3. Рельсы. Рельсы применяются в качестве направляющих элементов, использующихся для перемещения стекла. Устанавливаются эти компоненты в корпусе двери.
  4. Поднимающий механизм с шестернями.
  5. Уплотнитель. Резиновый уплотнитель позволяет ограничить перемещение стекла вверх либо вниз.
  6. Проводка. Ее схема может отличаться в соответствии с разновидностью СП, но в любом случае, именно с помощью проводки осуществляется передача сигналов от блока управления на моторчик редуктора.
  7. Сам блок управления с кнопками, которые передает импульс о необходимости открытия либо закрытия стекла.

Отдельно нужно сказать о приводах — в зависимости от типа СП приводы могут быть разными:

  1. Устройства механического типа. Механические устройства конструктивно состоят из обычных элементов, нескольких шестеренок и рукоятки. Для того, чтобы переместить стекло в определенное положение, водителю или пассажиру придется повернуть эту рукоятку по или против часовой стрелки. На вал привода будет оказана нагрузка, что позволит приподнять либо опустить стекло.
  2. Также привод может быть электрическим. Электрический девайс имеет более сложное устройство, по сравнению с механическим. В конструкцию такого СП входят редуктор, барабан, модуль управления и т.д. Как сказано выше, для соединения всех компонентов применяется электроцепь, которая всегда должна быть в рабочем состоянии. Управление системой после подключения производится благодаря кнопкам на блоке.

Следует отметить, что сами по себе СП могут подразделяться и по типам самого механизма подъема. Первыми стали использоваться тросовые механизмы, но со временем из-за множественных недостатков, таких как медленная работа и низкий срок службы, им на смену пришли реечные. В отличие от тросовых, реечные работают значительно быстрее, но более громко, при этом их ресурс эксплуатации значительно выше в силу надежности конструкции (видео снял Артем Авер).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
