Как усовершенствовать печку ваз-2101 своими руками: три способа

Из чего состоит печка

Прежде чем начать улучшение печки, необходимо разобраться, из каких элементов она состоит. Любая печка ВАЗа состоит из:

  • радиатора;
  • распределителя потока воздуха;
  • трёхлопастного или 5-лопастного вентилятора и его оболочки.

Если театр начинается с вешалки, то печка начинается с воздухозаборного короба. Он находится в задней части блока двигателя. Именно в нём происходит очистка воздуха, поступающего с улицы, от влаги. От горячего двигателя короб защищён специальными прокладками — они играют роль перегородки.

После того как воздух очищен от влаги, он поступает в отопительную систему. Пар при этом выходит наружу. Над приборной панелью находится приспособление, благодаря которому часть воздуха выходит при движении.

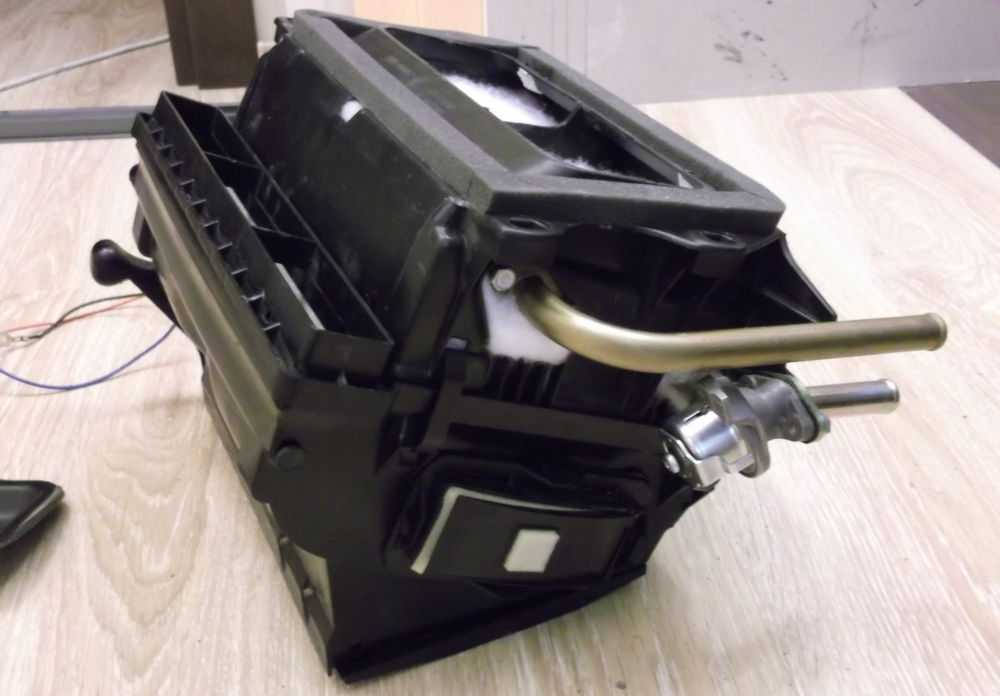

Корпус отопления находится в самом салоне машины: он зафиксирован на перегородке с двигателем.

Радиатор печки имеет входящий и выходящий каналы. Эти каналы соединяются между собой трубками. В первой трубке встроен отопительный кран, который регулирует подачу жидкости для охлаждения. С помощью рычага, расположенного на приборной панели, уменьшается или усиливается подача жидкости в систему вентиляции машины.

Внизу радиатора располагается вентилятор отопительной системы с небольшим движком, который позволяет регулировать скорость вентилятора (всего имеется две скорости).

Устройство отвода позволяет поступившему воздуху распределяться по салону.

Чтобы улучшение печки ВАЗ-2101 было оправдано, необходимо разобраться, по какой причине печка работает плохо. Если вас устраивает свой автомобиль, печка работает исправно, но вы хотите улучшить её показатели, значит, пора делать тюнинг.

Почему может не греть печка?

Итак, печка не работает, дует холодным воздухом. Поскольку система эта довольно простая, вероятных поломок не так много, и многие из них можно ликвидировать, не входя в огромные расходы.

Основные неисправности и способы их устранения:

  1. Завоздушивание системы. Если недавно проводилась замена антифриза, в системе печки может быть воздушная пробка, в результате чего она будет греть очень слабо. В этом случае нужно открыть кран печки, а затем провести стандартную процедуру удаления воздуха из системы охлаждения.
  2. Накипь на кране отопителя, из-за которой через него не проходит антифриз. Неисправный кран не дает включить или, наоборот, выключить печку. Виновницей проблемы может стать простая вода, если владелец автомобиля использовал ее летом в качестве охлаждающей жидкости. Отложения засоряют отверстие крана и его приходится чистить или менять.
  3. Накипь или грязь в радиаторе печки, при этом подводной патрубок горячий, а выводной холодный. Образование осадка – естественный процесс, даже если использовать только качественные антифризы. Но ВАЗоводы нередко обходятся простой водой, которая вызывает коррозию металлических элементов системы охлаждения. Ржавчина оседает в радиаторах и постепенно выводит их из строя. Печку придется снять и попробовать прочистить, а если не удастся, то заменить.
  4. Не качает помпа. Это уже серьезно, и чревато не просто дискомфортом в поездке, но и перегревом двигателя. Помпа ломается от оседающей на ней накипи, крыльчатка может сточиться твердыми частичками, и просто выйти из строя от старости. Нужно проверить состояние приводных ремней, а если они в порядке – заменить саму помпу.
  5. В радиаторе печки сместилась перегородка теплообменника, которая распределяет поток жидкости. В этом случае антифриз будет поступать в боковой бачок радиатора и тут же выходить через второй патрубок, без захода в соты, тогда оба патрубка будут горячими, а сам радиатор холодным. Придется менять, это не ремонтируется.

Прочие неисправности:

  1. Утечка антифриза в системе отопления. Штука достаточно неприятная, поскольку придется искать, где именно течет, а потом ремонтировать. Если при включении печки в салоне чувствуется характерный запах, а на стеклах и поверхностях оседает липкий налет, это явный признак утечки именно в системе отопления.
  2. Утечка антифриза за пределами отопителя. Радиатор охлаждения двигателя ломается гораздо чаще, чем печка. И если он подтекает, давление в системе охлаждения будет снижаться и отопитель не даст нужного эффекта. Нужно проверить уровень охлаждающей жидкости в расширительном бачке, состояние радиатора и патрубков, нет ли на них потеков. А также посмотреть, нет ли пятен от антифриза под машиной на асфальте.
  3. Еще одна причина отказа печки – слишком большая «шуба» на радиаторе печки. За лето на нём может осесть тополиный пух, пыль, паутина, листья… Если его не чистить, слой грязи просто не даст ему нормально охлаждаться. Придется его демонтировать и промыть.
  4. И, наконец, отказ отопителя может быть вызван довольно экзотической причиной – применением разнообразных «герметиков» от протечек. Что только ни льют, сыпят в систему охлаждения: сырое яйцо, горчицу, клей, табачную пыль, «холодную сварку», разнообразные хитрые смеси из тюбиков… Всё это оседает в тонких трубочках радиаторов и забивает их насмерть. Единственная польза от таких экспериментов – заработок мастера, который будет устранять последствия.

Управление

Принцип работы управления печкой ВАЗ построен на чистой механике. Внешне узел выглядит как небольшая панель с рычажками-ползунками и отдельной клавишей, активирующей вентилятор. Все это находится в области центральной консоли, то есть под рукой у водителя.

Устройство блока таково:

  • самый верхний рычаг открывает (либо запирает) кран, обеспечивающей подачу охлаждающей жидкости;
  • ползунок, размещенный посередине, соединен с заслонкой воздухопритока;
  • нижний – распределяет тепло по рукавам.

Крайнее левое положение в первых двух случаях обозначает, что функция отключена, то есть печка не греет, и воздух извне не подается. Передвижение рычажков вправо обеспечивает активацию отопителя или открытие заслонки. Так, если обогреватель не задействован, но включен забор воздуха, то осуществляется вентилирование пространства кабины.

С последним, самым нижним переключателем все иначе. Если передвинуть его в крайнее левое положение, то тепло будет поступать к боковым окнам и в центр салона. В правой позиции горячий воздух направляется на лобовушку.

Предусмотренное конструкторами плавное регулирование всех трех ползунков позволяет максимально точно настроить работу печки.

Что делать, если моторчик печки не работает (не включается, не крутятся лопасти)?

Возможные причины неисправностей и способы их устранения:

  • Повреждены провода, окислены или неплотно надеты их наконечники.
  • Замыкание на «массу» обмотки якоря (сразу перегорает предохранитель).
  • Износ, зависание щеток электродвигателя, обрыв в обмотке якоря, окисление, износ коллектора.
  • Неисправен переключатель отопителя.

Электродвигатель вентилятора отопителя не работает на малых оборотах

  • Сгорел дополнительный резистор, повреждены его провода или неплотно надеты их наконечники.
  • Неисправен переключатель отопителя.

Якорь моторчика вентилятора печки вращается медленно

  • Загрязнен или окислен коллектор.
  • Заедание вала якоря в подшипниках (скрип, визг, может перегорать предохранитель).
  • Межвитковое замыкание обмотки якоря (может перегорать предохранитель).

Печка дует слегка тёплым воздухом

С этим явлением наверняка сталкивался каждый обладатель вазовской классики, ибо все большие проблемы начинаются с малых.

Впрочем, и с диагностикой здесь дела обстоят не так просто, ибо причин того, почему с печки ВАЗ 2101-2104 дует тёплый или холодный воздух, может быть множество.

Например, из-за того, что мотор вентилятора отопителя вращается намного медленнее номинального режима работы. Такая неисправность является следствием окисления/загрязнения коллектора. Зачистка щёток коллектора или полная замена электродвигателя – возможные варианты ремонта.

К таким же результатам обычно приводит заедание подшипника – диагностируется по появлению скрипов со стороны печки, которые со временем усиливаются, вплоть до заклинивания вала якоря.

Второе распространённой причиной, почему печка ВАЗ-2101 греет плохо – недостаточный прогрев мотора. Если стрелка температурного указателя не поднимается до положенных 90 градусов, можно предположить, что заклинило термостат, причём в положении, когда ОЖ постоянно циркулирует по большому контуру. В этом случае потребуется замена термостата, которую на «копейке» производят самостоятельно:

  • работать нужно с остывшим силовым агрегатом, установленным на ровной площадке;
  • откручиваем пробки основного радиатора и расширительного бачка;
  • сливаем антифриз в предварительно подготовленную ёмкость подходящего объёма (порядка 3 литров);
  • закручиваем сливную пробку;
  • отвёрткой с плоским наконечником ослабляем хомуты патрубков, присоединённых к термостату;
  • демонтируем термостат;
  • заменяем его на заведомо работоспособный;
  • производим все остальные работы в обратном порядке.

После того, как ОЖ долита до нормы, запускаем мотор и следим, как ведёт себя термостат, ощупывая его патрубки – нижний должен оставаться холодным, пока двигатель не прогреется до 85-90 градусов.

Другой часто встречающейся причиной, из-за которой не греет печка ВАЗ-2101, является загрязнение печного радиатора. В результате теплоотдача устройства резко снижается (чему способствует как ухудшение циркуляции тосола, так и уменьшение теплоотдачи по причине налипания на внешних и внутренних стенках трубок накипи и других загрязнителей).

Как узнать, что в недостаточном количестве тепла виновен забитый радиатор? Очень просто: при разогретом двигателе проверить на ощупь подводящий и отводящий шланги. Если первый – горячий, а второй намного холодней – очевидно, что потери тепла происходят именно в печном радиаторе.

Его можно подвергнуть ревизии, но лучше заменить на новый – решение принимается после его демонтажа по результатам осмотра.

Приводим алгоритм демонтажа печки «копейки»:

в пользовательской инструкции рекомендуется слить тосол, однако в данном случае из-за потери незначительного объема жидкости этого можно и не делать (выльется не более литра антифриза);
со стороны моторного отсека ослабляем хомуты на фланцах радиатора и стаскиваем патрубки

Работать нужно осторожно – шланги обычно прикипают, и чтобы их снять, придётся приложить немало усилий;
откручиваем крышку резинового уплотнителя, демонтируем его;
переходим в салон, откручиваем саморезы, удерживающие панель автомагнитолы (при её наличии);
ослабляем крепёж привода краника печки, отсоединяем тросик;
откручиваем скобы крепления кожуха вентилятора;
сдвигаем кожух вниз и влево – полностью его демонтировать не удастся из-за электропроводки;
вытаскиваем печной радиатор из кожуха.

Теперь можно приступать к тщательному осмотру радиатора, а также краника печки. Если на трубках имеются следы сквозной или почти сквозной коррозии, дальнейший осмотр можно прекратить – отремонтировать такой радиатор не удастся.

Если состояние радиатора более-менее сносное, можно попытаться его прочистить, используя магазинные или «народные» средства.

Проверяем также, не заедает ли рукоятка краника – обычно такое происходит, если печкой длительное время не пользовались (не включали на протяжении всего теплого времени года). Меняем краник, если на его поверхности также обнаружены следы подтекания.

При монтаже нового или отреставрированного радиатора не забываем установить новые прокладки, которые можно предварительно смазать силиконом – это предотвратит возможные течи. Эту же операцию проделываем в отношении резиновых патрубков, подсоединяемых к радиатору. Доливаем необходимое количество тосола и проверяем работу печки, а также герметичность всех соединений.

Печка утратила эффективность – причины

Если отказ одного из элементов системы обогрева диагностировать нетрудно, то со случаями утраты эффективности зачастую разобраться самостоятельно бывает нелегко.

Так, когда печка дает слишком мало тепла на максимуме, то допустимо заподозрить такие неполадки:

  • закупорка основного или печного радиатора;
  • износ уплотнителя заслонки воздухоприемника;
  • неисправность системы охлаждения.

Начинать поиск проблемы рекомендуем с радиатора отопителя. Для этого:

  • запустите двигатель;
  • разогрейте его до рабочих показателей;
  • поставьте регулятор печи на максимум;
  • ощупайте радиатор, а также патрубки, присоединенные к крану.

Если последние оба горячие, то скорее засорился теплообменник – его придется чистить или менять. Когда же и шланги холодные – возникли неполадки в системе охлаждения. Нагрев лишь патрубка, ведущего к крану, говорит о заклинивании последнего или обрыве тягового тросика.

Надлежаще высокая температура радиатора на фоне низкой эффективности печки указывает на проблемы с притоком воздуха. Здесь чаще всего выходит из строя прокладка заслонки.

Почему плохо греет печка в ВАЗ-2107

Чтобы устранить неисправность, возникшую в печном оборудовании ВАЗ-2107, следует установить причину, почему отопитель перестал функционировать. Распространенная причина – ржавеет радиатор печки, патрубок, сделанный из металла или кран. Когда появляется ржавчина, течет охлаждающая жидкость. Стоит устранить ржавчину, и печка придет в норму.

Если ржавчина затронула радиатор, скорее всего, деталь придется заменить новой, починку можно произвести, но для этого необходим большой опыт и знания в ремонтном деле, справиться удастся только специалисту СТО.

Если из воздуховода поступает холодный воздушный поток, значит, пора проверить состояние крана отопителя, который отказывается работать из-за скопления грязи.

Почему печка на ВАЗ 2107 плохо греет, причины:

Частая причина — недогретый двигатель.

Признаки- указатель температуры находится в белой зоне, двигатель долго прогревается. При температуре на улице -20, за 8-10 минут работы двигателя на холостом ходу, он должен прогреться до 40-50 градусов (самое начало белой зоны указателя температуры).

Если температура поднялась меньше — плохо (неисправен термостат), выше хорошо. Далее, нужно проехать на 1-2 передаче, и за минут 5-8 температура должна подняться до 80 градусов (граница зеленой и белой зоны). Если двигатель не прогрелся до 80 — термостат на замену!

Воздух в системе охлаждения.

Первым делом, в расширительном бачке надо проверить уровень тосола и исправность пробки радиатора. Если пробка пробка радиатора неисправна в системе будет оставаться воздух, из-за этого будет плохая циркуляция охлаждающей жидкости и соответственно холодный воздух в салоне.

Печка плохо дует в левую сторону

Полностью открыта нижняя заслонка, или у нее сломан фиксатор. Для полноценного обдува стекол эту заслонку необходимо прикрывать. Если она не фиксируется, можно использовать резинку, зацепив ее за ручку «подсоса», или еще куда-нибудь.

Отопитель не работает совсем

Если при включении печки на ВАЗ 2106, вентилятор даже не начинает работать, то необходимо искать причину именно в электрооборудовании. Первым делом необходимо проверить целостность предохранителей в монтажном блоке. При необходимости заменить сгоревший элемент

Также обратите внимание на саму кнопку включения, может быть такое, что проблема именно в ней. Подсоедините провода напрямую и поймете, в ней ли причина или нужно копать дальше

И самая большая проблема, которая может случиться, это выход из строя моторчика (вентилятора) печки на ВАЗ 2106. Здесь уже придется немного повозиться с ремонтом, так как процедура замены этих деталей отопителя не из приятных.

Конструкция и основные неисправности ВАЗовских печек

Штатный радиатор печки ВАЗ 2106, несмотря на свои небольшие размеры, со своей задачей охлаждения жидкости и прогрева салона справляется достаточно хорошо. Более наглядно устройство отопителя салона можно посмотреть ниже.

Принцип работы этого устройства показано на рисунке.

Тип отопительной системы «шестерки» относится к самым распространенным конструкциям, на основе использования жидкости системы охлаждения силовой установки. В ее состав входят три основных компонента — собственно печка, цена которой приемлема для российских автолюбителей, крепления с девайсами управления в виде краников и воздуховодные магистрали с радиатором.

Воздухозаборная заслонка и кран печки ВАЗ 2106 посредством гибких и упругих тяг соединяются с девайсами управления. Максимально правая позиция верхнего девайса означает предельное открытие краника и наибольшему поступлению жидкости-охладителя через радиатор в систему обогрева. Если же такую позицию занимает нижний девайс, то это означает предельное открытие заслонки воздухозаборника, что направляет наибольший поток воздуха через печку далее в систему обогрева.

Пластмассовые дефлекторы с изменяющимся углом обдува салона дают возможность изменить направление воздушных потоков и направить в нужную сторону. Конструктивно называет иногда крышка распределения воздушных потоков, с системным центральным переключателем управления печкой никак не соединена. Эта заслонка регулируется на открытие и закрытие с помощью рычажного устройства, смонтированного для комфорта со стороны кресла водителя.

Объем перемещаемого воздуха через печку ВАЗ 2106, видео фильм о которой можно посмотреть в интернете, регулируется тумблером трехпозиционного типа. Таким переключателем можно установить 2 диапазона скорости вращения вентилятора, как наименьший, так и наибольший уровень. Категорически не рекомендуется запускать электрический вентилятор печки при задвинутой заслонке воздухозаборника и кране, находящемся в позиции «открыто».

К главным дефектам печки ВАЗ 2106 относятся следующие:

  • дефекты моторчика печки, вследствие которых он не запускается;
  • разгерметизация системы отопления радиатора или трубопроводов, из-за чего в ВАЗ 2106 плохо греет печка, а в салоне становится прохладно;
  • иногда печка дует холодным, когда в системе недостаточное количество охладителя, а если при его добавлении до нормы дефект не устранен необходимо закрыть фронтальную часть радиатора системы охлаждения плотным картоном и ситуация должна улучшиться.

Печка дует то холодным, то горячим воздухом

Самой распространенной причиной, по которой отопитель работает неравномерно, то есть из дефлекторов дует то холодный, то горячий воздух – это образование в системе охлаждения воздушной пробки. Это может возникать во многих случаях:

  • после неправильной замены тосола или антифриза, когда воздух попал при заливе в расширительный бачок
  • от отсутствия герметичности соединения патрубков
  • неисправной пробке расширительного бачка, точнее ее клапана

Проверьте все вышеуказанные пункты. И после этого выгоните пробку, открыв крышку расширителя и хорошенько погазовав на приличных оборотах и температуре двигателя не менее 90 градусов.

Печка перестала греть в дороге

Это, пожалуй, самый неблагоприятный вариант для любого водителя. Можно считать подарком судьбы, если это произошло в городе, но нередко полный отказ штатного обогревателя происходит во время дальних поездок, и в большинстве случаев это очень серьёзная поломка, которая может привести к перегреву и заклиниванию силового агрегата.

Рассмотрим основные причины, почему у ВАЗ-2101 печка внезапно перестаёт работать.

Прежде всего следует озаботиться проверкой уровня ОЖ. Если он сильно упал, или в расширительном бачке её вообще нет – вот вам и причина. Быстрое и резкое падение уровня антифриза практически сразу же скажется на работе печки – она перестанет дуть тёплым и тем более горячим воздухом, при этом стрелка температурного датчика начнёт неуклонно подниматься к красной черте.

Чтобы не ухудшить ситуацию, следует немедленно остановиться и начать искать причину утечки.

Осмотру подлежат все патрубки системы охлаждения, места их соединения с узлами СО, оба радиатора – основной и отопителя. Если проблема в потерявшем целостность шланге (от времени или по причине механического воздействия) – это плохо, но не смертельно. Обычно запасные патрубки с собой не возят. Вам повезло, если длины шланга достаточно, чтобы просто отрезать проблемное место, но вероятность именно такого расклада невелика. Что можно посоветовать? Заделать дырку подручными средствами (изолентой или скотчем). Это позволит минимизировать утечку. Остаётся только долить недостающий объём тосола и продолжить движение до ближайшей СТО, чтобы устранить неисправность.

Антифриз на трассе тоже не валяется, но на крайний случай подойдёт и вода – мотор горячий, поэтому риск её замерзания даже в самый сильный мороз практически отсутствует. Но может случиться и так, что и с водой будут проблемы. В крайнем случае, можно запихать в расширительный бачок снег – да, это негигиенично, да и таять он будет долго, но если течь устранена, лучше этот способ, чем полная остановка из-за заклинившего мотора.


Радиатор отопителя ВАЗ-2101

Гораздо хуже, если потёк один из двух радиаторов. И если течь сильная, остаётся только один способ – постоянно доливать воду с частыми остановками, пока не доберётесь до места ремонта. Конечно, в любом случае у вас есть и альтернативный способ – вызвать эвакуатор, но чем дальше вы от дома, тем дороже он вам обойдётся. Можно вызвать друга и пробовать доехать на буксире. Но опять же, пока вы не доберётесь до гаража, придётся помёрзнуть, а когда на улице минус 25, а дорога дальняя, вряд ли такой способ можно назвать приемлемым.

Подготовка

Если печка нуждается в починке, то перед заменой ее радиатора следует подготовить все необходимое.

  • наборы ключей, как рожковых, так и торцевых;
  • ножовочное полотно;
  • бак для сбора охлаждающей жидкости (ее нужно полностью слить);
  • герметик на силиконовой основе;
  • обтирочные концы или тряпки.

Параллельно целесообразно провести замену патрубков, ведущих к обогревателю. Они со временем трескают и также начинают пропускать тосол.

Далее следует позаботиться об опустошении охлаждающего контура. Без этой процедуры основной элемент печки демонтировать невозможно. Метод здесь применяется стандартный. ОЖ сначала сливается с основного радиатора, а после и с блока цилиндров. Повторно жидкость есть смысл использовать, только если с момента ее последней замены прошло больше квартала.

Возле шлангов, в простенке между салоном и моторным отсеком, есть еще гайка – она крепит фиксатор-пластину, находящуюся в кабине. Открутите ее – в противном случае она помешает снять радиатор. Переместитесь в салон, здесь необходимо убрать педаль акселератора (ее держат три болта), а перед этим с нее снимается тросовый привод.

Когда все описанные работы завершаются, демонтируется декоративный щиток, находящийся с правой стороны центральной консоли. На 1-й Калине придется еще максимально приподнять педаль тормоза. Чтобы это сделать, необходимо полностью раскрутить ее шток.

Печка ВАЗ-2101 не греет совсем

Если при включении режима «тепло» вентилятор не запускается (он работает достаточно шумно, так что с диагностикой этой неисправности проблем не возникнет), то причина заключается либо в электрооборудовании, питающем электромоторчик, либо в самом вентиляторе.

Первым делом проверяем целостность предохранителя №2 – именно он отвечает за работу электродвигателя отопителя (а также дворников и омывателя ветрового стекла). Как вы поняли, для этого даже не нужно лезть в блок предохранителей – если стеклоочистители тоже не работают, то проблема именно в сгоревшем предохранителе. Если после замены ситуация повторится – следует искать причину (вероятнее всего, в цепи имеется короткое замыкание, чаще всего пробивает на массу обмотку якоря).

Если предохранитель цел, а моторчик вентилятора не подаёт признаков жизни, можно тестером проверить проводку от блока предохранителей до электродвигателя на предмет наличия обрывов, окисления или ослабления контактов.

Если и здесь всё в порядке – очевидно, что не работает сам моторчик. Виновниками его поломки может быть износ щёток электромотора, износ (критическое окисление) коллектора, обрыв в обмотке. Если зачистка/замене коллектора или щёток не помогла – меняем двигатель вентилятора.

Многие предпочитают устанавливать вместо родного моторчика вентилятор от шестёрки – он мощнее и обеспечивает больший объём воздуха, нагнетаемого в салон.

Печка попеременно дует горячим/холодным воздухом

Наиболее очевидная причина именно такой проблемы – наличие завоздушенности в магистрали системы охлаждения. Как правило, печка ВАЗ-2101 плохо греет из-за того, что воздушные пробки не дают циркулировать охлаждающей жидкости как положено, и из-за её дефицита в радиаторе отопителя периодически возникают проблемы с нагревом воздуха, подаваемого в салон.

Причины образования завоздушенности СО:

  • долив тосола с несоблюдением правильной технологии;
  • разгерметизация магистрали системы охлаждения (вытекающая охлаждающая жидкость замещается воздухом – законы физики);
  • неисправен клапан расширительного бачка.

Если причина завоздушенности заключается в течи тосола – необходимо её обнаружить и устранить. Проблема с неисправным клапаном решается заменой пробки расширительного бачка.

В любом случае от завоздушенности нужно избавиться. Делается это стандартным способом: откручиваете крышку РБ и на прогретом до 90 градусов двигателе на протяжении 3-5 минут несколько раз почти до упора нажимайте на педаль акселератора. Хорошая прогазовка должна выгнать воздух из системы, но для получения гарантированных результатов желательно, чтобы передок машины был поднят (градиента в 15º достаточно).

Самостоятельное обслуживание

Используя схему, легко прозвонить проводку и выявить причину поломки:

В прилагаемом к автомобилю техническом руководстве наглядно показаны:

Выводы: автомобиль ВАЗ 2103 оказался не только красивым и элегантным, но и технически более совершенным. А забота автовладельцев и самостоятельное обслуживание положительным образом сказалось на его долголетии. Посмотрите видео, которым хвалятся владельцы ВАЗ 2103, и вы убедитесь в этом сами.

Источники

  • http://avtovx.ru/elektrooborudovanie/vaz-2106-shema-provodki-151/
  • http://avtoelektrik-info.ru/vaz/32-shema-elektroprovodki-vaz-2103

Управление

Принцип работы управления печкой ВАЗ построен на чистой механике. Внешне узел выглядит как небольшая панель с рычажками-ползунками и отдельной клавишей, активирующей вентилятор. Все это находится в области центральной консоли, то есть под рукой у водителя.

Устройство блока таково:

  • самый верхний рычаг открывает (либо запирает) кран, обеспечивающей подачу охлаждающей жидкости;
  • ползунок, размещенный посередине, соединен с заслонкой воздухопритока;
  • нижний – распределяет тепло по рукавам.

Крайнее левое положение в первых двух случаях обозначает, что функция отключена, то есть печка не греет, и воздух извне не подается. Передвижение рычажков вправо обеспечивает активацию отопителя или открытие заслонки. Так, если обогреватель не задействован, но включен забор воздуха, то осуществляется вентилирование пространства кабины.

С последним, самым нижним переключателем все иначе. Если передвинуть его в крайнее левое положение, то тепло будет поступать к боковым окнам и в центр салона. В правой позиции горячий воздух направляется на лобовушку.

Предусмотренное конструкторами плавное регулирование всех трех ползунков позволяет максимально точно настроить работу печки.

Печка не греет

#2 Бакс

Модераторы
12 566 сообщений
Регистрация 23-Август 06

  • Откуда: Чернигов
  • Авто: 01, 2106-2шт, 21213, BMW, Audi

АВТОЗАПЧАСТИ ВАЗ (завод и Европа ) и ИНОМАРКА, В НАЛИЧИИ И ПОД ЗАКАЗ, доставка из ОАЭ, Европы, США. Огромный ассортимент масел: MOTUL, KROON OIL, COMMA, VATOIL, ZIC, LIQUI MOLY, CASTROL и множество других ПИШИТЕ В ЛИЧКУ или ЗВОНИТЕ 07311ноль2000

#3 sha

Пользователи
717 сообщений
Регистрация 23-Июль 07

в положении «открыто», что не должно было отразиться на способности печки греть.

Если оба патрубка горячие, а дует холодом, то скорее всего у тебя нарушилась перегородка в радиаторе. Обычно бывает из-за замораживания воды в системе охлаждения. Без снятия и распайки радиатора восстановить эту перегородку невозможно. А для начала я бы снял весь низ печки до радиатора и пощупал левый бачек и соты.

HALK Я когда-то писал про печку 2105, но многое оттуда будет полезно и тебе: https://vaz2101.kiev. iewtopic&t=4075

Супер-модераторы
7 361 сообщений
Регистрация 12-Август 06

Пользователи
91 сообщений
Регистрация 15-Ноябрь 07

Пользователи
91 сообщений
Регистрация 15-Ноябрь 07

Модераторы
227 сообщений
Регистрация 21-Февраль 07

Пользователи
91 сообщений
Регистрация 15-Ноябрь 07

#9 sha

Пользователи
717 сообщений
Регистрация 23-Июль 07

Машине, вообще-то, 27 лет уже. Ты уверен что ее ни разу не замораживали за все это время? Есть еще признак замерзавшей в радиаторе воды: у него распухают бачки.

ИМХО если подводящий патрубок горячий, то с термостатом все в порядке (двигатель нагревается), если и отводящий тоже горячий (пощупай оба патрубка где-нибудь под капотом, для чистоты эксперимента) — значит ОЖ через контур печки циркулирует.

Еще печка может не греть если загажен сверху ее радиатор всяким мусором (пух, листья) или ты просто закрыл заслонку забора воздуха.

Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки (отопителя), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

  1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
  2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

  1. При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
  2. С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
  3. Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
  4. В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
  5. Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
  6. Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
  7. Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
  8. Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Замена радиатора печки lada 2101 (ваз 2101)

Снимать радиатор печки на ваз 2101-2107 и тех моделях, которые между (2102, 2103, 2104, 2105 и 2106), не так трудно как может показаться на первый взгляд, единственное что нужно, это запастись тосолом или антифризом, смотря что залито.

Снял я первый раз радиатор печки по банальной причине, потек кран отопителя. Замена его подразумевает снятие радиатора полностью.

Так же причинами для снятия радиатора может быть из-за того что плохо греет печка, как это было у меня.

И не исключено что и сам радиатор может протекать, как было у моего товарища, тогда предстоит купить новый радиатор (лучше медный).

И это основные причины когда необходимо снятие радиатора печки на вазовской классике.

А теперь рассмотрим, как снять радиатор печки на примере ваз 2105 и 2107 (на остальных автомобилях ваз, процесс похожий).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
