Почему аккумулятор на автомобиле быстро разряжается

Как происходит зарядка АКБ в ВАЗ 2107

Чтобы понять, как происходит процесс зарядки аккумулятора «семёрки», необходимо знать принцип работы генератора и разобраться в схеме соединений этих устройств.

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка служит для обеспечения электроэнергией бортовой сети машины, а также для подзарядки АКБ при запущенном силовом агрегате. Конструктивно она состоит из следующих основных элементов:

• корпуса с обмотками (статора);
• якоря (ротора);
• модуля преобразования тока (выпрямителя);
• стабилизатора (регулятора величины напряжения).

  Генератор служит для обеспечения электроэнергией бортовой сети машины

Установка приводится в действие ремнём от шкива коленчатого вала.

На протяжении всей своей истории «семёрки» оснащались двумя типами генераторных агрегатов: 372.3701 и 9412.3701. Они имеют конструкцию и принцип работы, за исключением того, что у агрегата 9412.3701 лопасти вентилятора расположены внутри корпуса, а выпрямительный модуль — снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

372.3701	9412.3701
Номинальное напряжение, В	14	14
Ток при номинальном напряжении и оборотах якоря 5000 об/мин, А	55	80
Максимальная мощность, Вт	770	1120
Вес, кг	4,5	4,9

Рабочие показатели этих устройств сильно отличаются в плане величины вырабатываемого тока и выдаваемой мощности. Генератор 9412.3701 более производительный. Он применяется в инжекторных «семёрках», где бортовая сеть дополнена электронной системой управления двигателем.

Как работает генераторная установка ВАЗ 2107 и цепь генератора

Если не углубляться в теорию электротехники, генератор функционирует следующим образом. При повороте ключа в замке зажигания ток с аккумулятора через реле и сигнальную лампу заряда подаётся на возбуждающую обмотку статора. Одновременно с этим коленвал начинает крутить ротор. Во время вращения якоря в фазовых обмотках образуется электромагнитное поле, которое индуцирует переменный ток. Поскольку все электроприборы бортовой сети рассчитаны на постоянный ток, в конструкции установки предусмотрен полупроводниковый выпрямительный модуль. Величина выдаваемого генератором напряжения меняется в зависимости от оборотов коленчатого вала. Для его стабилизации используется специальный регулятор, сглаживающий скачки и падения и подающий в бортовую сеть машины напряжение, максимально близкое к номинальному.

Электрический ток, вырабатываемый генератором, подаётся на клеммы АКБ для её зарядки

Таким образом, при работающем двигателе генератор преобразует вращательный момент коленчатого вала в постоянный ток величиной в 55 или 80 А (в зависимости от типа устройства) и напряжением 13,9–14,5 В, необходимый для работы электрических приборов и зарядки аккумулятора. Ток поступает на плюсовую клемму аккумулятора через вывод «30» и отдельный провод, а «масса» установки соединена с минусовой клеммой АКБ.

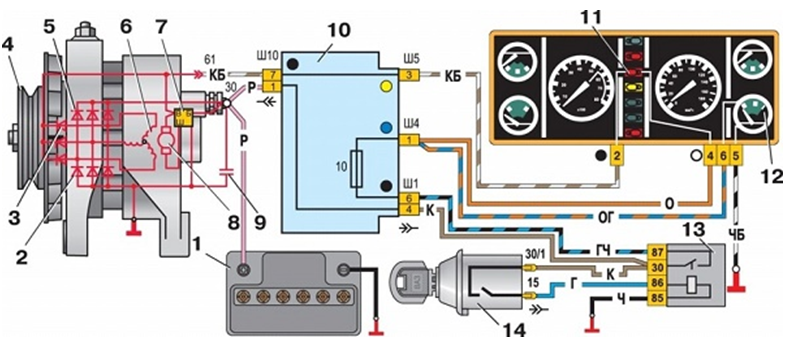

Схема зарядки аккумулятора

Эту же схему используют не только на ВАЗ 2107, аналогичная применяется и в любом другом автомобиле. Отличие лишь в составных элементах – они рассчитаны на различный ток и режимы работы. Цепь зарядки:

• отрицательный вывод аккумуляторной батареи соединен с металлическим кузовом толстой медной шиной;
• к положительному выводу подключена вся электросистема автомобиля – идет две шины: к стартеру и генератору («30» клемма);
• от положительного вывода генератора напряжение идет к блоку предохранителей и замку зажигания;
• от замка зажигания напряжение идет в монтажный блок с предохранителями;
• лишь после него подается питание (с защитой предохранителем F10) на контрольную лампу, сигнализирующую о недостаточной зарядке, а также на вольтметр – прибор, измеряющий напряжение;
• после этого питание поступает на блок предохранителей и идет к «61» клемме генераторной установки – к щеточному узлу.

Схема непростая, в ней очень много элементов, которые могут выйти из строя. Может даже разрушиться контакт, что приведет к тому, что генератор плохо заряжает аккумуляторную батарею. И все это сказывается на ваших нервах – сразу начинается паника.

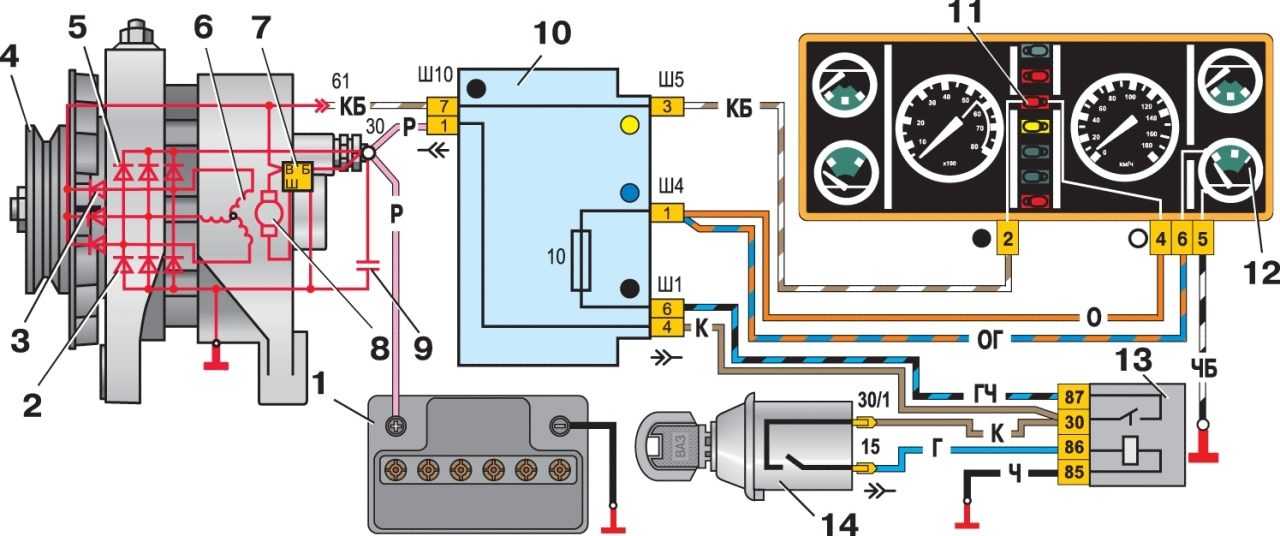

1 — АКБ; 2 — Крыльчатка генератора; 3 — Диоды защиты; 4 — Шкив привода; 5 — Выпрямительные диоды; 6 — Обмотка статора; 7 — Регулятор напряжения; 8 — Обмотка возбуждения; 9 — Фильтрующий конденсатор; 10 — Блок предохранителей; 11 — Контрольная лампа на приборной панели; 12 — Вольтметр; 13 — Реле включения зажигания; 14 — Замок зажигания.

Но не нужно паниковать, достаточно только продиагностировать состояние всех элементов системы. И даже если у вас инжектор установлен на ВАЗ 2107, машина сможет выдержать путь до ближайшей СТО или магазина автозапчастей. Если аккумулятор, конечно, в хорошем состоянии.

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Причины отсутствия зарядки аккумулятора

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2105 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В.

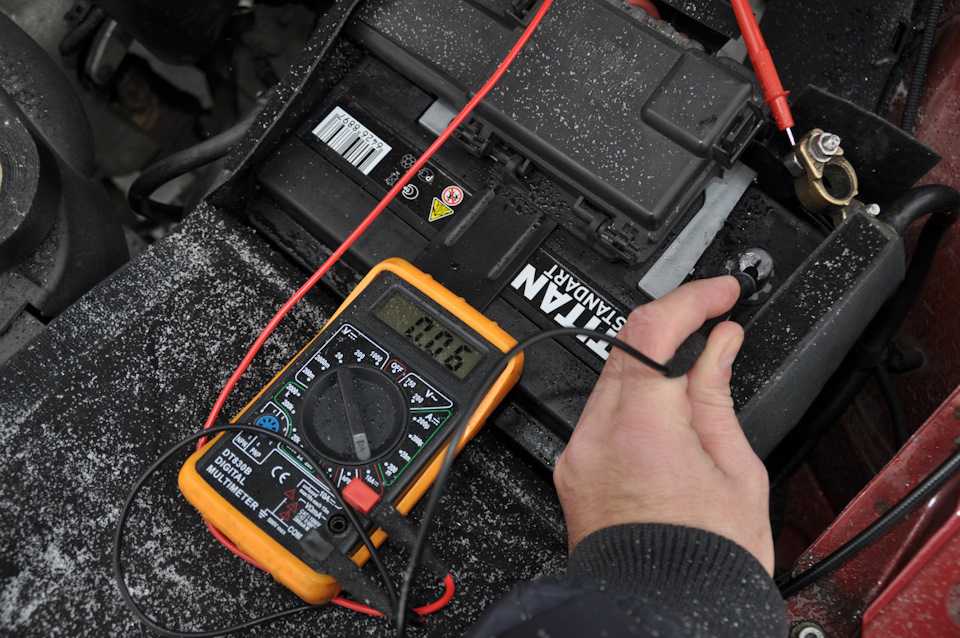

Проверка заряда АКБ при помощи вольтметра

Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

• Неисправность генератора;
• обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
• обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Неисправность генератора Ваз 2105

Специалисты подсказывают, что на ВАЗ-2107 с инжектором стандартно стоит генератор 5142.3771 (восьмерочный). У него есть одна очень важная особенность: он выдает больше тока – не 55А в час, как другие генераторы, а около 80-90 А. Это связано со свойствами инжектора, которому требуется электроэнергии больше (но и удельная мощность у него выше).

Утечка тока аккумуляторной батареи автомобиля

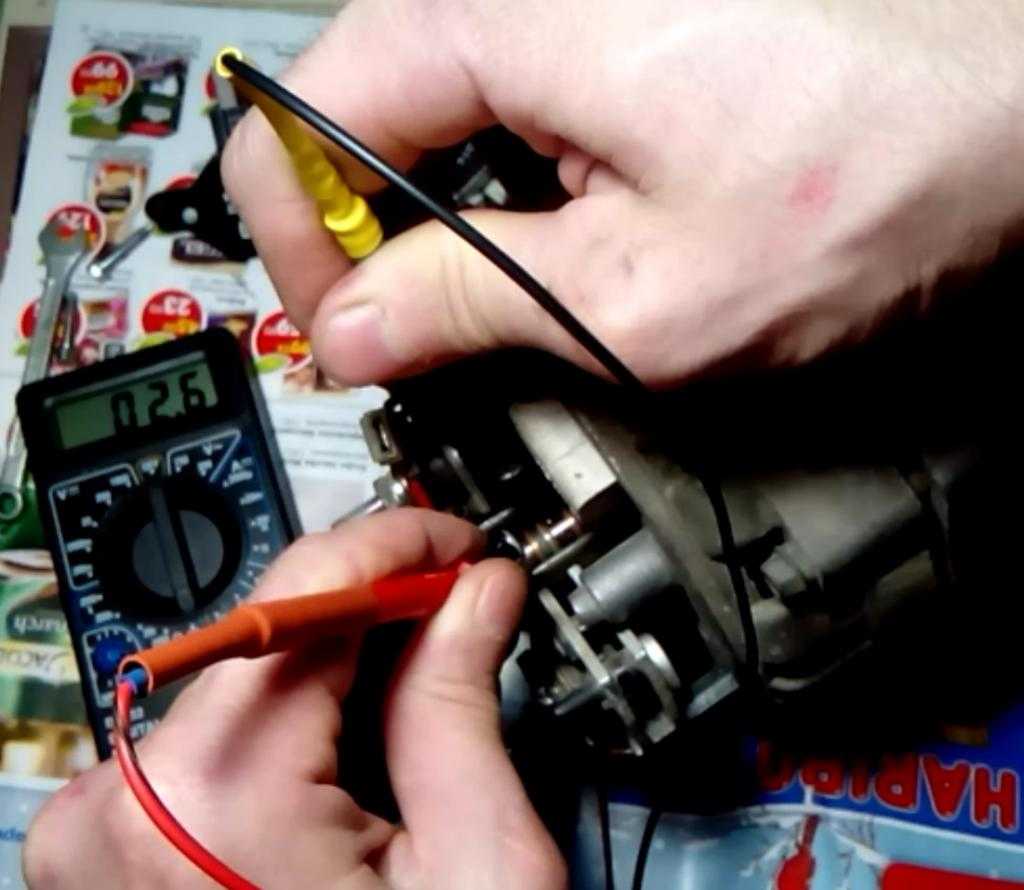

Проверять генератор на неисправности специалисты советуют в таком порядке:

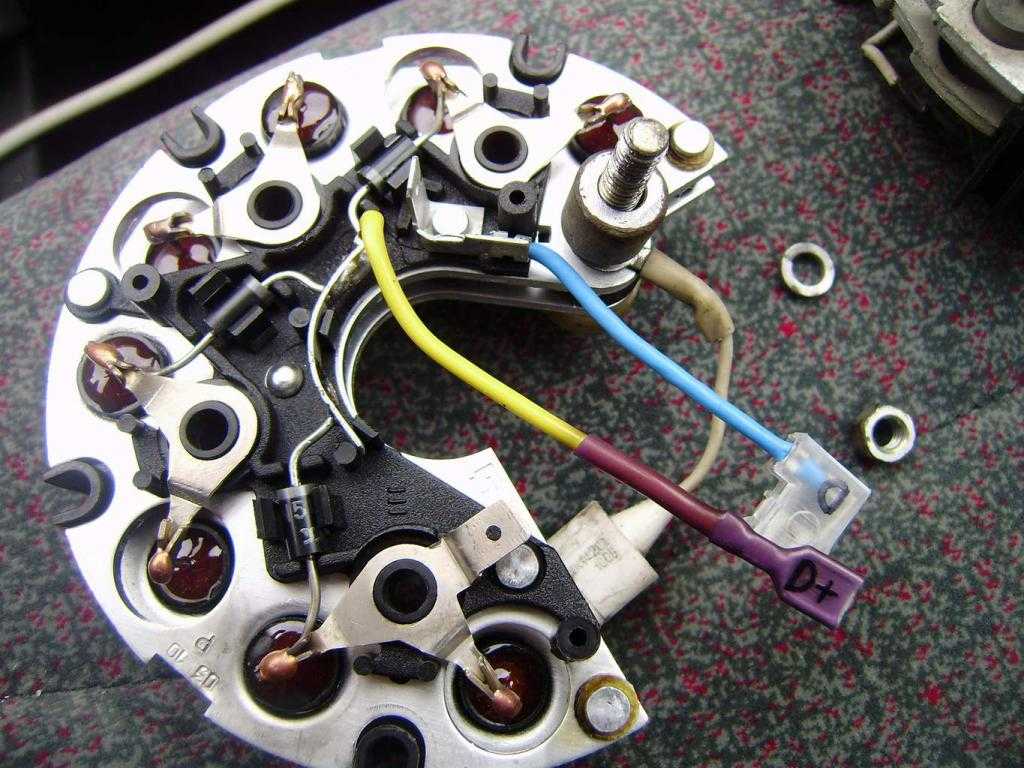

• осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
• замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Обрыв ремня генератора

Как правило, обрыв ремня генератора происходит из-за его изношенности. Работая, он находится под достаточно приличной нагрузкой и хоть современные ремни изготавливаются из очень прочных материалов, со временем появляются:

• потертости;
• трещины;
•  стираются зубцы;
• растрепываются края.

Если вы обнаружили хоть один из этих признаков, то не тяните с заменой, последствия не заставят себя долго ждать. О том, что с приводом не все в порядке может сигнализировать характерный свист. Это происходит, как правило, в сырую погоду. Случается так, что он пропадает во время движения, а бывает и нет. Это происходит из-за ослабления натяжения ремня. Иногда достаточно при помощи натяжных механизмов сильнее натянуть ремень, но, как правило, требуется его замена.

Привод можно заменить самостоятельно — это несложная работа, а можно обратиться на станцию технического обслуживания. Это решать вам, но он должен быть в порядке. Если все-таки ремень генератора оборвался, то не расстраивайтесь. Это некритическая поломка. Просто теперь, когда вы начнете ехать, аккумулятор перестанет заряжаться, а системы начнут усиленно потреблять энергию АКБ.

Нет зарядки: признаки и причины

Если напряжение с генератора по каким-то причинам перестанет поступать на аккумуляторную батарею, она разрядится за несколько дней. А в случае полного выхода из строя установки АКБ придётся обеспечивать всю бортовую сеть, включая систему зажигания, самостоятельно. Так она сможет проработать не более часа.

Признаки отсутствия зарядки

Симптомами того, что генератор не заряжает аккумуляторную батарею, являются:

• постоянно горящая или периодически включающаяся сигнальная лампа на приборной панели;
• быстрая разрядка аккумулятора;
• снижение производительности отдельных электрических приборов бортовой сети машины.

Сигнальная лампа

На приборной панели «семёрки» предусмотрена специальная лампа, сигнализирующая об отсутствии зарядки аккумулятора. Если цепь генератора работает в штатном режиме, лампа горит только при включённом зажигании до момента начала работы силового агрегата. После пуска двигателя она должна гаснуть. Если же она продолжает гореть, скорее всего, АКБ зарядки не получает.

Случается и так, что контрольная лампа включается периодически. Это признак того, что напряжение на батарею либо вообще не подаётся, либо подаётся непостоянно.

Быстрая разрядка аккумулятора

При неисправности генератора или его цепи аккумуляторная батарея не будет получать того напряжения, которое необходимо для её зарядки. Кроме того, ей придётся питать часть электрооборудования автомобиля, расходуя свою электроэнергию. В такой ситуации аккумулятор быстро сядет. Вы сможете это понять, когда появятся трудности в процессе запуска двигателя. Получая недостаточно энергии, стартер будет вяло крутить маховик коленвала или только «щёлкать» тяговым реле.

Снижение производительности электрооборудования

Понять, что генератор работает не в штатном режиме, помогут и некоторые электроприборы. При возникновении подозрений на сбои в работе генераторной установки можно, например, запустить мотор, включить фары (если в них установлены обычные лампы накала или галогенки) и посмотреть, как они светят. В случае неисправности генератора их яркость будет на порядок ниже, ведь лампы также рассчитаны на определённый номинальный ток. Снижение производительности может наблюдаться и у вентилятора отопителя. Он будет крутить лопасти заметно хуже. При его включении свет у фар будет ещё слабее.

Причины, почему за ночь садится аккумулятор в машине

Велик соблазн установить в авто современные системы коммуникации, климатическое оборудование, мощные фары подсветки. Но все эти приборы берут энергию от генератора, который на избыточное потребление не рассчитан. В результате автомобиль, пробег которого между пусками не превышает 20 минут, не успевает зарядить АКБ на ночь. На сигнализацию и охрану контура дополнительно будет тратиться энергия во время длительного простоя.

Стандартное потребление на сигналку небольшое, но есть еще паразитарные токи. Где-то старая проводка оголилась и касается корпуса. Возможно, неправильно собрана схема прибора, не отключается, работает в спящем режиме. Часто магнитола остается в сети, выключен звук и прибор потребляет ток в режиме ожидания. В результате оказывается — на машине за ночь сел аккумулятор, почему она и не заводится. Найти все источники утечки из бортовой системы поможет тестирование, с обнаружением потерь от каждого источника.

Причины почему пропала зарядка на ВАЗ 2107 карбюратор

Что делать если аккумулятор разряжается (нет зарядки)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования. Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

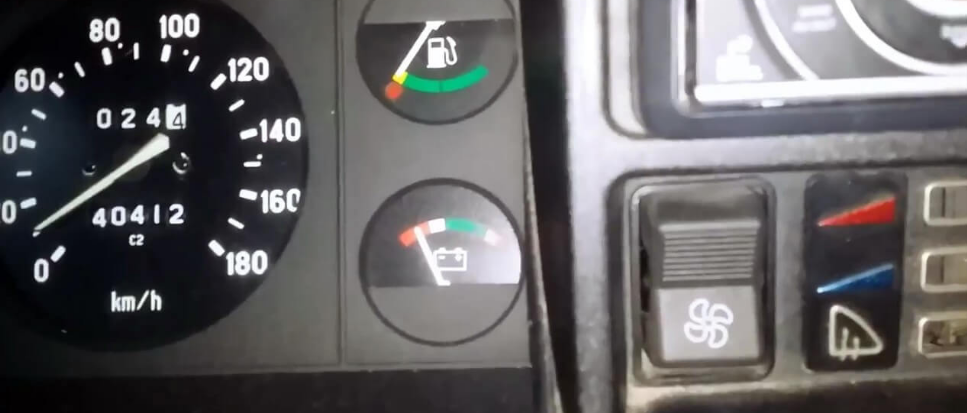

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2).

Горит контрольная лампа

Показания вольтметра до запуска двигателя

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле— проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму— проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите здесь

Клемма «61» генератора Ваз-2107

2) Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

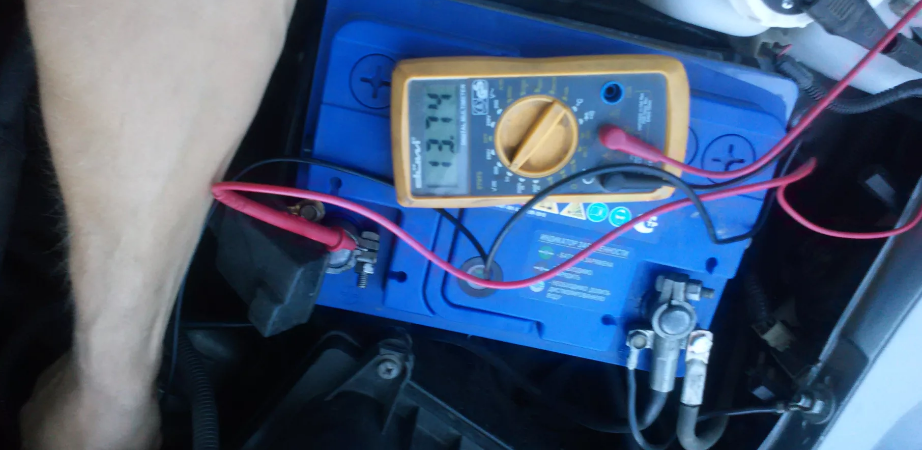

Показания вольтметра-нормальная зарядка

Лампа продолжает гореть или слегка тускнеет. Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Это слишком мало для нормальной зарядки

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачек напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Что делать если аккумулятор «кипит»?

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Слишком высокое напряжение- перезаряд

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

Как понять, что нет зарядки

Первый признак того, что пропала зарядка – загорается лампа на панели приборов. Может не реагировать стрелка вольтметра (если таковой, конечно, имеется на автомобиле). Но самый надежный способ определения поломки – это проверить напряжение непосредственно на клеммах генератора.

Когда двигатель работает, то напряжение должно быть 13,6-14,2 В. В том случае, если не будет зарядки аккумулятора, напряжение будет 12 В или ниже. Для того чтобы избежать поломки регулятора напряжения, нельзя при работающем двигателе снимать с аккумулятора клеммы.

Нужно отметить, что слишком высокое или низкое напряжение – это вред аккумуляторной батарее. Он либо полностью разряжается (это приводит к тому, что не получается запустить двигатель, так как стартер не вращается), либо же перезаряжается (при этом выкипает из банок электролит). Само собой, все эти негативные явления приведут к тому, что аккумулятор выйдет из строя.

Как новичку понять, что сел аккумулятор

Ничто в авто не ломается без предварительных признаков, кроме прокола резины. Некоторые отклонения в работе электрооборудования появляются задолго до того как сел аккумулятор на машине. Но связаны они именно с АКБ:

• Признаком что аккумулятор сел станет слишком долгая реакция сигнализации после нажатия кнопки на брелке. Удаленный контроль машины запитан от АКБ. Одновременно вы заметите, центральный замок заедает, двери открываются плохо.
• Магнитола сама выключается вскоре после остановки двигателя – сильное падение напряжения в сети – сел на авто аккумулятор.
• Снизилась яркость освещения салона и фар – причина — большая часть энергии от генератора направлена на подпитку аккумулятора машины, который садится.
• Запуск прерывистый, стартер делает рывок с паузой, двигатель запускается медленно, с усилием.
• При прогреве двигателя обороты неустойчивые, так как аккумулятор не помогает.

Есть и другие признаки, связанные со сбоем в компьютере или климате, генератор больше энергии отдает на обеспечение жизнестойкости аккумулятора. Проблема с недостаточной работоспособностью батареи сама не уйдет, будет усугубляться. В конце невозможно будет запустить двигатель или попасть в салон. Если аккумулятор сел полностью и относится к необслуживаемым, его невозможно восстановить, придется менять.

Если автомобильный аккумулятор сел, владелец техники определит это по следующим признакам:

• при повороте ключа в замке слышны тягучие звуки;
• приборная панель светит тускло или индикаторы не включаются;
• под капотом потрескивает.

Какой аккумулятор лучше для Приоры

В случае с пониженным уровнем причиной может являться поломка или большой износ графитовых щеток регулятора. Иногда генератор на «Приоре» выдает низкое напряжение из-за замыканий на корпус и обрывов цепей. Все это приводит к маленькому току или его исчезновению. В таких случаях узлу нужно проводить диагностику и, возможно, менять устройство.

Прочие признаки:

• тусклые фары;
• отключения бортовой техники, магнитолы;
• быстро садящаяся батарея, плохая ее зарядка.

Машина способна помочь владельцу продиагностировать выдающий маленькое напряжение генератор на «Приоре» с помощью контрольной лампы аккумулятора. Также состояние сети выводится на панель приборов.

Если возникает такая ситуация, то на панели горит индикатор ошибки батареи.

При полном отсутствии зарядки вероятен обрыв проводов, неисправность диодного моста. Иногда тока нет, когда перегорает один из предохранителей, например, F4, F6. Их можно просто поменять.

Среди других причин, по которым блок перестает выдавать должный ток:

• критический износ щеток или контактных колец якоря;
• общая неисправность РН (регулятора напряжения);
• более неприятные поломки подшипников, статора, ротора и др.

Встречаются ситуации, когда напряжение фактически есть, но на приборной панели не отображается. Обычно это говорит о перегоревшей лампочке в панели.

Для измерения понадобится вольтметр, которым определяется уровень напряжения на выводах батареи машины.

Как замерять:

1. Завести автомобиль.
2. Прогреть до рабочей температуры.
3. Включить все потребители энергии (отопление, обогрев сидений и стекол, дальний свет, магнитолу).
4. Поднять педалью газа обороты до 2500 об/мин.
5. Проверить напряжение генератора «Приоры» мультиметром. Проверять можно и обычным вольтметром, делая это между «массой» и выводами В+ генератора, и на клеммах.

Устройство должно показать 13.8-14.4 В с небольшими отклонениями. При слишком значительной их величине можно судить о выходе из строя РН, изношенных щетках и других проблемах. Аналогичный вывод делают, если ток начинает «прыгать».

Если диагностика подтвердила, что реле «под замену», выполнить установку исправного можно своими руками. Для этого понадобится:

• Новое РН со щеточным узлом. Хорошие образцы делают российские , их цена невелика при высокой надежности;
• Набор инструментов: ключи на 13 и 8, головка с воротком на 10, шлицевая отвертка.

«Приоры» 2012-2013 годов и младше часто комплектуются многофункциональным регулятором напряжения нового образца, например, 844.3702, с функцией плавной реакции на подключаемую нагрузку. На более старших машинах встречаются узлы старого, но и в их случае доступна установка обновленного. Конкретный тип зависит от модели генератора на борту, его мощности (115А, 90 А и т. д.), версии машины (седан, хэтчбек) и года выпуска.

Устранение поломок

Первое, что нужно сделать, это проверить натяжение ремня привода генератора. Давайте рассмотрим основные причины, по которым может пропасть зарядка на ВАЗ-2107. Причины на самом деле могут быть в чем угодно – даже в простом обрыве ремня. Со временем он изнашивается и приходит в негодность. На «семерках» ремень приводит в движение еще и насос охлаждающей жидкости. И если вдруг порвется ремень, это можно увидеть по тому, что моментально повысится температура антифриза в блоке двигателя.

В том случае, если в приборной панели не горит контрольная лампочка, а в бортовой сети напряжение находится на нормальном уровне, но зарядки все же нет, можно поискать причину такого явления в клеммах и контактах, которыми соединяются провода. Снимите с аккумуляторной батареи клеммы, чтобы произвести их очистку. Очень часто они покрываются слоем окислов, которые мешают проводить ток. В результате происходит большое падение напряжения. Довольно часто неисправность кроется даже не в самих проводах зарядки, а в шине, которая соединяет кузов, блок двигателя и минусовой вывод аккумулятора.

Физический износ аккумулятора

Любая вещь, и АКБ — не исключение, имеет свой срок службы и неизбежно приходит в негодность. Если раньше они были рассчитаны на то, что владелец машины может их обслуживать (следить за состоянием пластин, устанавливать уровень электролита и его плотность), то сегодня это не предусмотрено. Можно сказать, что современные батареи одноразовые, поскольку имеют закрытый корпус. Они служат в среднем от 3 до 5 лет, после чего ремонту или какому-то обновлению не подлежат. Подробнее о необслуживаемом аккумуляторе →

Поэтому, если сел аккумулятор, который отслужил свое, лучше не мучиться и купить другой. Если батарея старого образца, то можно попытаться реанимировать ее (проверить уровень и плотность электролита, довести ее до нормы с помощью дистиллированной воды). Подробный алгоритм действий можно найти во всех деталях на многочисленных форумах автолюбителей. Но следует понимать, что все подобные мероприятия — всего лишь кратковременный уход от проблемы. Поэтому единственное правильное действие в этой ситуации — приобретение нового аккумулятора взамен старого.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи вольтметра.

При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ. Пониженное и повышенное напряжение бортовой сети вредит аккумулятору

В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя

Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

• мультиметр;
• контрольная лампа 12 В;
• плоская отвертка;
• нож;
• пассатижи;
• наждачная бумага.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.
