Как проверить датчик абс на калине

Назначение датчика АБС и принцип работы

Датчик АБС представляет собой один из трёх основных компонентов системы, в которую также входит модуль управления и гидравлический блок. Устройство определяет момент блокировки колеса по частоте его вращения. При наступлении этого нежелательного события электронный модуль управления получает сигнал датчика и формирует воздействие на гидравлический блок, установленный в магистрали сразу за главным тормозным цилиндром.

Датчик АБС с проводом и разъёмом

Блок понижает или даже прекращает подачу тормозной жидкости к цилиндру заблокированного колеса. Если этого окажется недостаточно, электромагнитный клапан направит жидкость в отводную магистраль, сбрасывая давление уже в главном тормозном цилиндре. По восстановлении вращения колеса модуль управления снимает воздействие с клапанов, после чего давление гидравлической магистрали передаётся на колёсные тормозные цилиндры.

Датчиком АБС оборудовано каждое колесо автомобиля

Возможные неисправности и способы их устранения

Какие неполадки могут произойти в работе контроллеров:

  1. На приборной панели загорелся индикатор Чек Энджин, также может гореть контрольная лампа системы АБС. В большинстве случаев причина такой проблемы связана с неполадками в работе управляющего модуля либо повреждениях электропроводки. При повреждениях электроцепи на управляющий модуль не смогут подаваться сигналы от контроллеров. Поврежденные провода в любом случае необходимо заменить, если проблема заключается в блоке управления, то он подлежит ремонту.
  2. Возможно такое, что система АБС успешно проводит самодиагностику, а затем произвольно отключается. При такой проблеме неисправность может крыться в повреждении проводки, окислении контактов контроллера или некачественном подключении девайса к цепи. Также причина может крыться в замыкании датчика на массу. Необходимо проверить саму проводку, качество подключения (отключить и включить датчик заново, при этом зачистив контакты), а также очистить массу.
  3. Датчик вышел из строя. Ремонту этот девайс не подлежит, поэтому когда он ломается, то его необходимо менять. Ничего сложного в этом нет, нужно просто снять само колесо, отключить разъем и демонтировать контроллер, а затем установить вместо него новый девайс.
  4. Повреждение обмотки на самом датчике. Некоторые автовладельцы практикуют ремонт устройств при такой неполадке путем перемотки проволоки. Как показывает практика, такой ремонт иногда целесообразен, в частности, если девайс еще не отработал свой срок службы.

Менять или ремонтировать

В результате диагностики устройства можно определить, в каком узле датчика имеется повреждение. Если показания тестера стремятся к нулю — это говорит о коротком замыкании в проводах подключения, «бесконечность» сигнализирует о нарушении целостности обмотки катушки. Бытует мнение, что ремонт проводки не вызывает никаких проблем, а вот неисправный датчик легче просто заменить. С первой мыслью трудно не согласиться, но следующий «пункт» можно и оспорить.

Дело в том, что стоимость некоторых датчиков достигает 14–18 тыс. руб., а ждать их доставки придётся в течение долгого времени. Имея определённые навыки, запас терпения и природную смекалку, гораздо полезнее и быстрее будет выполнить ремонт устройства, чем оплачивать долгожданный дорогостоящий заказ. Отметим, что этот совет носит только рекомендательный характер — окончательный вердикт остаётся за вами. Если решение о ремонте всё же принято, с радостью поможем грамотно его выполнить.

Проверка старого датчика

Возможно, установка нового датчика не потребуется вообще, т.к. старый мог просто загрязниться и по этой причине отказывать в работе. Чтобы исправить это, необходимо крайне аккуратно прочистить датчик, проверить его электрическое соединение с блоком (можно использовать отвёртку с электроиндикатором). Стоит отметить, что в подавляющем большинстве случаев чистки датчика вполне достаточно для решения проблемы отсутствующей АБС или раннего включения системы.

Однако, если же чистка не помогает либо датчик окончательно «умер», то потребуется его замена

При выборе датчика особое внимание обратите на модель детали. Помните, что датчики различаются не только на разных моделях, но ещё и по месту установки «перед-зад»

Для осуществления установки нового датчика может потребоваться дополнительный инструмент – плоскогубцы и кусок трубы (в качестве рычага). Опять же, необходимо проявить должную аккуратность, т. к. датчик АБС –довольно хрупкая система. Установив на положенное место датчик, нужно вкрутить болт крепления. Затем по месту закрепляется и подключается провод, идущий к блоку управления АБС.

Принцип работы

Работает он следующим образом: в коробке передач на зубчатом колесе расположена специальная метка, которая при вращении этого колеса с помощью датчика скорости вырабатывает импульс. Именно по частоте этих импульсов и определяется скорость Лады Гранты.

ДС на Гранте, как и на многих автомобилях расположен достаточно низко, поэтому подвержен воздействию воды и грязи. Если вспомнить, что сами датчики скорости на отечественных автомобилях не отличаются высокой надежностью, то становится понятно, почему они выходят из строя так часто.

Признаки неисправности датчика скорости:

  • Стрелка спидометра никак не реагирует на скорость (лежит на нуле);
  • Не работает электроусилитель руля;
  • Показания спидометра меняются, но не соответствуют действительности.

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

  • Измерителя, размещаемого стационарно возле колеса;
  • Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

  • Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
  • Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

  • Пассивные — индуктивные;
  • Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Статья в тему: Как самому проверить реле бензонасоса

Минусами пассивных датчиков является:

  • Относительно большие габариты;
  • Слабая точность показаний;
  • Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
  • Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Ремонт датчика АБС

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

  • Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
  • Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Выбор задних тормозных колодок на Ладу Ларгус

Задние колодки на Ладу Ларгус 8 клапанов имеют размеры 203х38мм, Ларгус с мотором 16 клапанов комплектуется колодками размерностью 228х42 мм.

Производитель Тип двигателя Артикул Примерная цена
ОРИГИНАЛ
RENAULT (Франция) 8V 440601749R, 7701208111 2400 руб.
16V 7701210109 3000 руб.
LADA (Россия) без АБС 8V 7701208111 2100 руб.
16V 7701210109 2500 руб.
АНАЛОГИ
BOSCH (Германия) 8V 986487585 1300 руб.
16V 986487754 1800 руб.
TRW (Германия) 8V GS8729 1700 руб.
16V GS8780 2000 руб.
FERODO (Швейцария) 8V FSB519 1500 руб.
16V FSB4031 1600 руб.
BREMBO (Италия) 8V S 61 520 1300 руб.
16V S 68 546 1900 руб.

Для безопасной эксплуатации машины следует выполнять замену всех колодок на одной оси независимо от причины ремонта.

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.

Сегодня можно легко найти и купить любые датчики АБС — от дорогостоящих оригинальных устройств до аналоговых деталей по демократичной цене. Помните, что грамотный подбор элементов системы играет важную роль в её бесперебойной эксплуатации. Выбирая датчик, изучите инструкцию изготовителя и убедитесь, что он подходит к автомобилю, а этот обзор поможет заменить устройство самостоятельно.

Приобрёл контроллер для ДХО с возможностью управления от датчика скорости. У производителя описание установки с датчиком импульсным от коробки. Только авто с ABS.

Что можно придумать чтоб снять сигнал с датчика у колеса?

Объясните пожалуйста как работает этот датчик ABS? Возможно ли тестировать исправность датчика светодиодом?

  • Неправильные показания спидометра на ВАЗ Ларгус – 3 ответа
  • Где находится датчик скорости и как его поменять, Лада Ларгус? – 1 ответ
  • Можно ли отсоединить датчик скорости в Лада Ларгус? – 0 ответов

Если вас интересует работа непосредственно датчика то вкратце это выглядит следующим образом.

Датчик представляет собой индуктивный датчик который имеет в себе генератор-относится к трех проводным датчикам (индуктивным и датчикам Холла, то-есть активным). При расположении датчика вблизи зубчатого колеса, в момент когда рядом с катушкой оказывается зуб, генерация срывается. Этот срыв электронной схемой преобразуется в прямоугольный импульс на выходе.

Если рассматривать работу дальше, то система ABS преобразует эти импульсы в скорость вращения колес, сравнивает скорости вращения и осуществляет регулировку тормозных усилий не позволяя блокировать колеса. Естественно алгоритм работы системы гораздо сложнее, но для общего понимания работы в эти дебри вникать не имеет смысла.

Датчик скорости переднего колеса

Так выглядит датчик в ступичном узле (поворотном кулаке): 1 – установочное кольцо датчика скорости; 2 – внутреннее кольцо подшипника передней ступицы; 3 – датчик скорости вращения переднего колеса; 4 – ступица колеса; 5 – поворотный кулак

Подшипник ступицы с датчиком: 1 – магнитная шайба подшипника; 2 – датчик скорости; 3 – подшипник ступицы; 4 – установочное кольцо датчика скорости

Поддомкратить автомобиль и установить на надёжные подставки, либо установить на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Снять переднее колесо.

(Поднять автомобиль на высоту, удобную для выполнения работ).

1 — скоба крепления жгута проводов датчика скорости; 2 — фиксатор подкрылка; 3 — подкрылок арки переднего колеса; 4 — датчик скорости вращения переднего колеса; 5 — кронштейн крепления жгута проводов датчика скорости на стойке передней подвески; 6 — поворотный кулак

Извлечь фиксатор 2, рисунок 21-2, подкрылка арки переднего колеса в зоне расположения жгута проводов датчика скорости (отвертка плоская).

Примечание: Для удобства работы можно снять передний подкрылок (см. тут)

Извлечь жгут проводов датчика скорости из пазов кронштейна 5 стойки передней подвески и из держателя 1 на брызговике моторного отсека.

Извлечь изолирующий пеноматериал 1, рисунок 21-3, из гнезда крепления датчика скорости поворотного кулака (необязательно).

Рисунок 21-3 — Снятие датчика скорости вращения переднего колеса:

1 — изолирующий пеноматериал; 2 — датчик скорости вращения переднего колеса; 3 — фиксатор

Извлечь датчик 2 скорости из отверстия крепления на поворотном кулаке, отжав отверткой язычок фиксатора 3 датчика (отвертка плоская).

Отсоединить колодку жгута проводов датчика скорости от жгута проводов переднего и снять датчик.

Внимание. Изолирующий пеноматериал датчика скорости вращения колеса подлежит обязательной замене

Установить изолирующий пеноматериал в паз для установки датчика скорости на поворотном кулаке.

Подсоединить колодку жгута проводов датчика скорости к жгуту проводов

Установить датчик скорости в посадочное отверстие на поворотном кулаке до срабатывания защелки фиксатора.

Установить жгут проводов датчика скорости в пазы кронштейна стойки передней подвески и в держатель на брызговике моторного отсека.

Закрепить фиксатором подкрылок арки переднего колеса.

Замена датчика АБС

Практически во всех выпускаемых ныне автомобилях присутствует АБС, не раз доказавшая свою эффективную работу: при торможении, колёса немного прокручиваются, отсюда и высокая эффективность торможения. В критических дорожных ситуациях это даёт водителю автомобиля с АБС дополнительный шанс для безопасного манёвра. Особенно без АБС не обойтись молодым водителям, чьи навыки ещё недостаточны, чтобы управлять автомобилем без дополнительных систем безопасности.

Схема работы АБС на автомобилях ВАЗ такова: импульсные сигналы с датчиков АБС поступают в блок управления АБС. Если одно колесо блокируется, гидромодулятор на основе команды блока управления, ограничивает давление в соответствующем канале.

Схема работ

Для начала необходимо снять колесо. Заранее озадачьтесь безопасностью проводимых операций. Автомобиль не должен скатываться и падать с домкрата во время ремонта! Колесо снято. Датчик располагается за тормозным суппортом. Заглянув за него, можно увидеть, ключи какого размера потребуются для снятия и замены датчика. Поскольку датчик располагается в довольно низкой точке автомобиля (ещё и постоянно контактирующей с грязью и водой), резьбовые соединения могут банально «закиснуть». В борьбе с этой неприятностью помогут различные средства вроде жидкости WD-40.

Можно пойти немного другим путём и снять суппорт с тормозным диском. Так тоже можно получить доступ к датчику.

Далее нужно подходящими по размеру плоскогубцами удерживать металлическую часть датчика АБС и, раскачивая маятниковыми движениями, потянуть его на себя. Будьте внимательны – соскользнувшие плоскогубцы способны повредить пластиковую защиту датчика (что чревато загрязнением последнего). Доставая деталь, можно пользоваться плоской отвёрткой (а лучше двумя). При образовании отверстия между корпусом датчика и суппортом отвёртку необходимо вставить в данное отверстие, и, поддевая деталь по кругу, пытаться достать её. Напарник может здорово помочь в этом процессе, если тоже будет действовать отвёрткой, но в противоположной стороне детали (так она выйдет быстрее и более равномерно). Если удалось извлечь деталь на 5 мм и более, то инструменты можно отложить в сторону, и попробовать вращательными или маятниковыми движениями достать датчик руками. Датчик АБС извлечён.

Далее обратите внимание на то, куда следует проводка от датчика, и найдите место его подключения

Роль датчика АБС в автомобиле

Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.

Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.

Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.

Основные неисправности системы АБС

Любой водитель, у которого хоть раз загоралась лампочка АБС в Приоре, скажет про датчик. Но может быть хуже – если АБС в Приоре не работает. Есть несколько вариантов, в которых стоит искать источник проблемы:

  • повреждение проводки;
  • механическое повреждение блока клапанов давления тормозной жидкости;
  • выход из строя датчиков скорости.

Первое, что нужно сделать, увидев лампочку (загорелся АБС) – прочитать обозначения ошибок при помощи специального диагностического сканера. Каждый пункт в ЭБУ обозначается соответствующим кодом:

  1. С0040 – неисправен датчик скорости (ДСК) правого переднего колеса;
  2. С0035 – неисправен ДСК левого переднего колеса;
  3. С0050 – неисправен ДСК заднего правого колеса;
  4. С0045 – неисправен ДСК заднего левого колеса;
  5. С0065 – передний левый клапан (впуск);
  6. С0060 – передний левый клапан (выпуск);
  7. С0075 – передний правый клапан (впуск);
  8. С0070 – передний правый клапан (выпуск);
  9. С0085 – задний левый клапан (впуск);
  10. С0080 – задний левый клапан (выпуск);
  11. С0095 – задний правый клапан (впуск);
  12. С0090 – задний правый клапан (выпуск);
  13. С0161 – не выключается сигнал о торможении;
  14. С0121 – не включается питание клапанов;
  15. С0110 – электрический возвратный насос.
  16. С0550 – ошибка в «мозгах» — ЭБУ;
  17. С0245 – ошибка в получении данных от датчиков;
  18. С0800 – скачки напряжения.

Решение может быть проще: под подкрылком установлен датчик ABS. В эту зону часто попадает грязь, возле разъема ДСК незащищенный кусочек проводки может повредиться. Поможет его замена.

Ремонт датчика своими руками

После проведения диагностики и обнаружения неисправного элемента устройство необходимо демонтировать для дальнейшего ремонта. Процесс его снятия аналогичен первому этапу мероприятий по замене датчика АБС и не представляет особой сложности.

Как починить: поэтапная инструкция

Закончив с демонтажем устройства, приступаем к ремонтным работам:

  1. Разбираем датчик, отрезая ножовкой по металлу ту его часть, внутри которой находится измерительная катушка. Аккуратно пропиливаем корпус устройства по кругу, стараясь не повредить крепёжные элементы.

Следует аккуратно отделить часть детали с креплением

Этот элемент датчика станет объектом ремонтных работ

Для того чтобы смотать повреждённый провод, нужно удалить кожух катушки. Катушка полностью очищается от старой проволоки

Число оборотов провода нужно контролировать, замеряя сопротивление

Медная обмотка катушки должна быть тщательно заизолирована

Формой для заливки нового корпуса катушки может стать оболочка конденсатора

Так выглядит новый корпус датчика, изготовленный из эпоксидного клея

Крепление датчика можно приклеить к детали быстросохнущим клеем

Устройство готово к установке на посадочное место

Ремонт датчика закончен, можно монтировать его на ступицу, обточив новый корпус наждачной бумагой для лучшей подгонки к посадочному гнезду. При установке отремонтированного устройства обязательно соблюдаем следующие условия:

  • Располагаем сердечник датчика параллельно зубьям ответного диска, следя за тем, чтобы он не перекрывал два соседних зубца.
  • Оставляем зазор между зубцом и сердечником 0,9–1,1 мм.

Заключительным этапом ремонта любого из элементов АБС является проверка работоспособности системы. Выполняем её, запустив двигатель авто и убедившись, что контроллер на приборной панели гаснет через 3–5 секунд после старта.

Отметим, что некоторые датчики, выпущенные зарубежным автопромом, разбираются без кардинального нарушения целостности конструкции — верхнюю оболочку детали можно снять, предварительно нагрев строительным феном или паяльной лампой. Пример ремонта такого устройства представлен на видео.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

  1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
  2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
  3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
  4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

  1. Бортовой компьютер выдает код ошибки системы АБС.
  2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
  3. Происходит блокировка колес при экстренном торможении.
  4. Появление сигнала стояночного тормоза, когда тот отключен.

Ремонт ABS — Лада Приора Хэтчбек, 1.6 л., 2008 года на DRIVE2

Итак продолжил я искать причину неисправности АБС. Для начала решил записаться к официалам и провести диагностику. Причем попал еще под акцию где всего за 640 рубликов перетряхнули всю машину. Там приговорили оба передних датчика на замену. Тут же была обнаружена еще одна неприятность, не связанная с моим визитом в сервис. Пыльник правого шруса порвался. Так как я лазил под машину пару дней назад и все было цело, да и надрыв по виду был свежим и чистым, решили обойтись заменой только самого пыльника. Довольный своевременным ремонтом и проведенной диагностикой, которая расставила все на свои места отправился домой.

Далее начался поиск этих самых датчиков. Мне все не давала покоя мысль можно ли его привести в чувство. Просто странно что датчик такого типа сломался, да еще на обоих колесах. Погуглил, почитал гениальные рукописи как восстановить датчики, конечно по отзывам не долговечно, но еще раз полазил в арке колеса в поисках скрытого обрыва или протертости, перемерял их контакты по новой. Обрыв и все тут. Так что планы с восстановлением провалились.Начал поиски новых датчиков. Ценник в основном варьируется от 1400 до 1600 с копейками что как-то совсем не по бюджетному для этой машины. Самое дешевое что удалось найти это у тех же официалов за 1200 и еще в одном магазине, официалы привезут только к середине месяца. Так решил брать в магазине.

Сгонял, забрал, ну думаю счас ты у меня заработаешь. Самому менять было лень ибо погода полный треш со снегопадом, да и прекрасно известно как эти датчики захресают. Так что решил доверить это безобразие людям обученным. Поехал на сервис. Как оказалось им тоже не просто будет поменять эти датчики. Плюс оказалось что на обоих колесах погнуты кронштейны крепления этих самых датчиков, вследствии чего они стерлись о гребенку и перестали подавать признаки жизни. Пришлось снимать суппорта и тормозные диски дабы добраться до болтов кронштейнов. При снятии оказалось что скоба левого суппорта держалась силами одного болта, а второй попросту был на месте, но резьбы там нет. Так я разорился еще на 600 рублей за скобу и 600 за кронштейны.Ну и фото снятых кронштейнов и датчиков.

Ну после этого уже все конечно же собралось идеально. При запуске значок неисправности АБС сразу погас и тормозилка заработала как надо.

Цена вопроса: 4 000 ₽

www.drive2.ru

Загорелась лампа ABS на LADA, как устранить неисправность

10 апрель 2020 LadaOnline 68 579 В настоящее время все модели LADA (Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов). В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

Почему горит лампа ABS и ESC

Неисправность АБС может быть вызвана:

  • отказом датчиков вращения колес;
  • неисправностью гидравлического блока клапанов;
  • повреждением проводки.

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

В результате провода окисляются и ломаются, загорается лампа АБС.

Как отремонтировать проводку

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение

Замена датчиков АБС

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

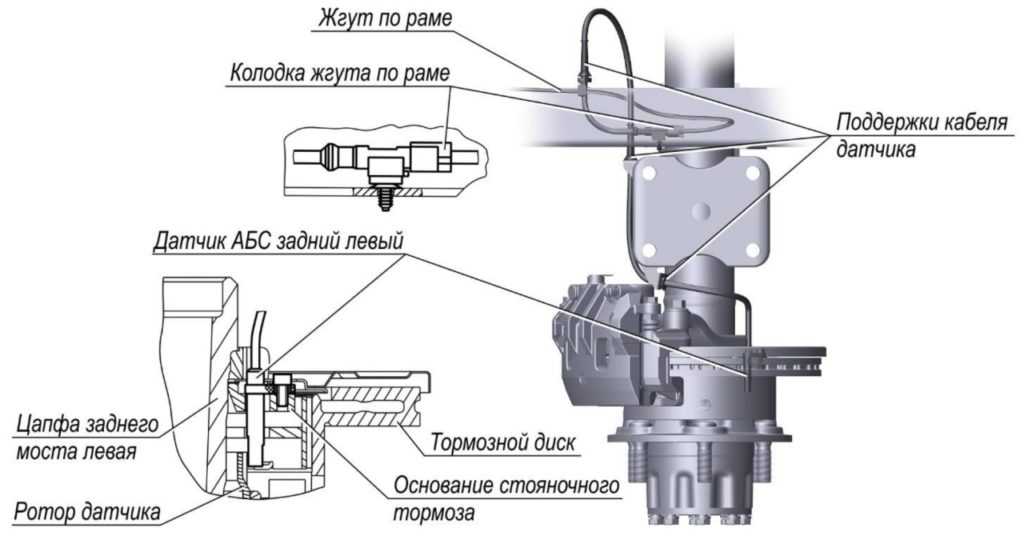

Инструкция по замене датчика АБС заднего колеса:

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему

Фото: бортовой журнал MATUR777

Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики нива | безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада калина | безопасность лада приора | безопасность нива | тормоза lada xray | тормоза лада веста | тормоза лада ларгус | тормоза лада гранта | тормоза лада калина | тормоза лада приора | тормоза нива | универсальная статья

7 0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

  • Причины, почему не горит подсветка панели приборов Нивы (ВАЗ 2121, 2131)
  • Описание панели приборов Лада Приора и Калина
  • Почему на Лада Гранта, Калина или Приора не работает спидометр

xn--80aal0a.xn--80asehdb

Некоторые нюансы

Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:

  1. Машина поднимается домкратом, нужное колесо снимается.
  2. Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
  3. Освобождается крепление проводки и отсоединяется штекер разъёма.
  4. Монтаж нового датчика выполняется в обратной последовательности.

Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу

Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто. К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки

В этом случае можно будет выполнить ремонт датчика вместо его полной замены.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
