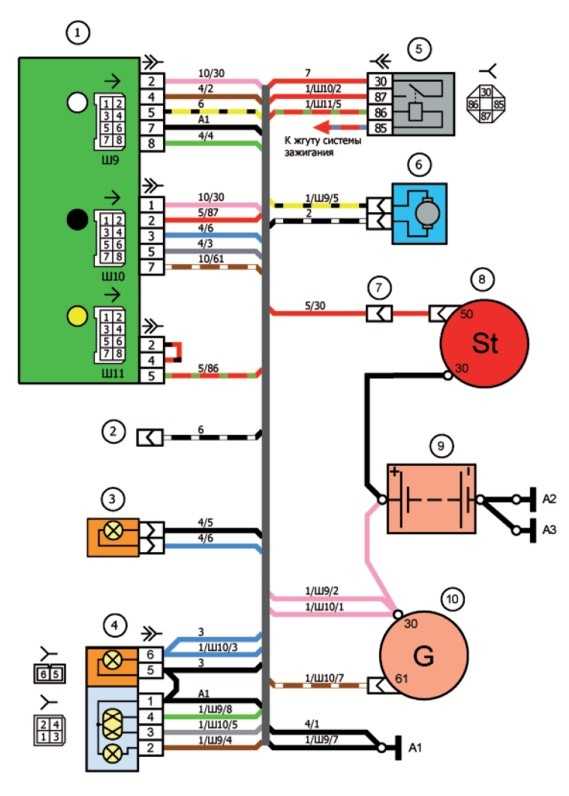

Ваз 21074 инжектор - схема электрооборудования с описанием, неисправности электросхемы

Признаки неисправности датчика

Описанные ниже неисправности могут оказаться признаками поломок и других узлов или механизмов. Однако при появлении хотя бы одного из них необходимо, в том числе проверить работоспособность датчика положения коленвала, благо выполнить это не составляет особого труда.

Итак, к признакам поломки ДПКВ относятся:

снижение динамических характеристик машины (это выражается в плохом разгоне и ускорении, заметнее всего это на низких передачах);
«плавающие» обороты двигателя, в том числе холостые (хотя такой фактор может иметь место и во время движения, что неблагоприятно при равномерном движении автомобиля);
повышенный расход топлива;
возникает риск появления детонации во время развития значительных динамических нагрузок;
в случае, если датчик положения коленчатого вала полностью вышел из строя, то невозможно запустить двигатель.

Описанные причины, кроме прочих, являются следствиями особой конструкции ДПКВ, которая описана далее.

Замена датчика антифриза на ВАЗ 2107

Прежде всего следует сказать, что температурные датчики на ВАЗ 2107 не подлежат ремонту. Причина проста: в этом устройстве отсутствуют детали и материалы, которые водитель мог бы приобрести и заменить самостоятельно. Кроме того, корпус температурного датчика неразборный, так что добраться до внутренностей этого устройства без его поломки просто не получится. Вот что потребуется для замены:

новый температурный датчик ВАЗ 2107;
торцовая головка на 30 с длинным воротком (либо обычный свечной ключ);
ёмкость для слива охлаждающей жидкости.

Последовательность операций

Автомобиль ставится на смотровую яму или на эстакаду. Под сливное отверстие подставляется ёмкость, пробка откручивается, антифриз сливается.
С датчика снимаются контактные провода. Их необходимо аккуратно потянуть на себя.
Датчик выкручивается торцовой головкой на 30 (следует помнить, что под датчиком есть очень тонкое уплотнительное кольцо, которое можно легко потерять).
На место выкрученного датчика вкручивается новый (причём при вкручивании нового датчика не следует прилагать слишком больших усилий, особенно если вороток у торцовой головки очень длинный: резьба в гнезде датчика легко срывается).
Колпачок с контактными проводами надевается обратно на датчик, в расширительный бачок заливается новый антифриз.

Признаки неисправности и проверка работоспособности

Конструктивное исполнение датчиков детонации почти одинаково, идентичны они также по принципу действия. При увеличении механического воздействия повышается вырабатывание энергии. Если датчик работает нормально, то вырабатываются электрические импульсы небольшой величины, которые не пропускаются резистором, установленным в конструкции датчика.

Неисправности датчиков вполне способны оказывать влияние на работоспособность всего двигателя. Если датчик неисправен, блок управления сразу же переводит работу двигателя в состояние аварийного режима. Чтобы вовремя выявить неисправность, необходимо знать основные признаки поломки:

нестабильная работа двигателя при движении;
уменьшение показателей мощности силового агрегата;
повышение расхода топлива;
затрудненный запуск двигателя.

Признаки неисправности датчика детонации на ВАЗ-2107 схожи со всеми автомобилями компании ВАЗ. Поэтому, прежде чем производить замену, необходимо проверить его работоспособность.

Для проверки и последующей замены данного элемента необходимо точно знать, где находится датчик, а также научиться определять его исправность.

Датчик детонации можно проверить двумя способами:

техническим
механическим.

Способ проверки Выполняемые действия

Технический

Измерение прибором сопротивления датчика. Если он исправен, показатель должен быть не больше 2 кОм.

Механический

Отличается большей эффективностью. Для этого необходимо запустить двигатель, затем нужно взять небольшой молоток и постучать слегка по датчику. Если датчик полностью исправен, должно наблюдаться уменьшение оборотов двигателя, так как блок управления расценит эти действия как детонацию.

Заменить датчик своими руками довольно-таки легко. Нужно с помощью гаечного ключа выкрутить болт, который крепит датчик к двигателю, отсоединив сначала проводку. После этого на место старого следует закрепить новый датчик.

В результате следует сказать, что для предупреждения такого явления в автомобиле ВАЗ-2107, как детонация, следует периодически проверять работоспособность датчика детонации (как и всех других датчиков) и в случае выхода из строя сразу же произвести замену на новый. Таким образом можно уберечь себя от лишних финансовых затрат.

Какие форсунки лучше установить на ВАЗ-2114

Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens. Для начала рассмотрим форсунки Bosch.

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

Форсунка BOSCH 0280 158 022. Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.
Форсунка BOSCH 0280 158 017. Форсунка также маркируется чёрным цветом, имеет тонкий факел и производительность 1,922 мг/сек. Штатное давление идентичное предыдущей — 3,8 атм, может быть установлена на 8-клапанный двигатель 1,6 л. Работает с контроллером Январь 7,2.
Форсунка BOSCH 0280 158 996. Применялась до 2006 года, может быть заменена на BOSCH 0280 150 110. Обе форсунки рассчитаны на применение в 8-клапанном 1,5-литровом двигателе. Разница только в производительности — 996-я имеет производительность 1,653 мг/сек, новая 110-я работает с производительностью 1,7 мг/сек, что практически не сказывается на работе двигателя.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Проверка датчика

Для того чтобы убедиться в исправности измерителя положения коленвала, необходимо осуществить его проверку. На инжекторных автомобилях ВАЗ-2107, датчик положения коленвала находится на кронштейне крышки распределительного вала.

Осуществить проверку можно 3 способами.

Первый способ проверки заключается в замере сопротивления катушки индуктивности. Для этого датчик нужно снять, предварительно установив метки, определяющие его правильное положение. При помощи мультиметра нужно провести замер сопротивления на выводах катушки. Сопротивление от 500 до 700 Ом указывает на исправность детали. Более низкое сопротивление является признаком неисправности.
Второй способ потребует провести замер индуктивности самой катушки. Для этого необходим мультиметр с подобной функцией. Замер проводится аналогично замеру сопротивления. На работоспособность детали укажет значение от 200 до 400 Гн.
Третий способ самый сложный, но также самый надежный. Для проверки понадобится осциллограф. Осциллограф можно использовать как аналоговый, так и цифровой. Но для цифрового понадобится компьютер с сопутствующим ПО. Проверка осуществляется во время работы двигателя. Проверочные контакты осциллографа необходимо параллельно соединить с выводами катушки. На исправную работу укажет ровная линия на экране осциллографа. Скачки, прерывания или волны на экране, укажут на неисправность датчика.

Быструю проверку можно провести при помощи отвертки и мультиметра. Щупы устройства соединить с выводами катушки. Измерительный прибор установить в положение «прозвонки». Металлической отверткой провести перед магнитным сердечником. Во время нахождения отвертки перед сердечником, мультиметр покажет момент размыкания контактов.

Важно помнить, что перед снятием детали необходимо отключить «-» клемму аккумулятора. Не нужно забывать об установке меток

Это поможет легко установить датчик и завести двигатель.

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной ценеСамостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Перед тем как перейти к процедуре снятие форсунков рекомендую сначала ознакомиться с тем, что такое ФОРСУНКИ и какие функции они выполняют в системе питания двигателя с распределенным впрыском. Об этом Вы можете подробно прочитать на сайте в статье Топливные форсунки.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля.

Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть.

Дешёвое средство отлично удалит с форсунки грязь и отложенияПеред установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы.

Замена РХХ своими руками

РХХ нужно почистить, а если не поможет, то тогда менять. Если необходимо заменить датчик холостого хода ВАЗ 2107, то с этой процедурой справится даже начинающий автолюбитель.

Инструменты и материалы

Для процедуры понадобятся следующие инструменты:

торцевой ключ на «13»;
крестообразная и плоская отвертки;
ленточные хомуты для патрубков;
прокладка.

Для проверки работоспособности регулятора понадобится вольтметр. РХХ находится на дроссельной залонке. Напряжение меряется на контактах. Если оно ниже 12 В, то неисправность в управляющем блоке или в цепи питания. Если напряжение равно 12 В, то неисправен регулятор.

Положение регулятора ХХ

Этапы

Регулятор холостого хода на ВАЗ 2107, расположенный на ДЗ, меняется вместе с ее корпусом.

Сама процедура состоит из следующих действий:

В первую очередь обесточивается автомобиль путем отключения отрицательной клеммы на АКБ.
Далее нужно отключить трос, с помощью которого осуществляется управление ДЗ.
Далее необходимо отсоединить колодку проводов от ДПДЗ и от РХХ.
Ослабляем хомуты на патрубках, подводящих и отводящих ОЖ, и отсоединяем их от ДЗ.
Ослабив хомут, следует отсоединить патрубок вентиляции картера.
Далее необходимо ослабить хомут на шланге, который подводит пары топлива к ДЗ, и отсоединить шланг.
Открутив крепежные гайки снимаем корпус ДЗ со шпилек и достаем прокладку.
Далее откручиваем болты крепления и снимаем РХХ.
На снятом регуляторе проверяем уплотнительное кольцо, если оно износилось, меняем его.
Затем проверяем на РХХ напряжение на выводах его обмоток. Между выходами A-C и B-D оно должно быть бесконечным, между A-B и C-D — около 53 Ом. Если показания не такие, прибор нужно менять.
Перед тем как установить новый РХХ нужно проверить, чтобы игла не выступала больше 23 мм, иначе меняем клапан на новый.
Перед заменой прибора нужно смазать уплотнитель моторным маслом.
Установка ДХХ проводится в обратном порядке.

Таким образом, замена датчика холостого хода на ВАЗ 2107 завершена (автор видео — Ovsiuk).

Снятиезамена передней амортизационной стойки А6 С5

Ставим автомобиль на подъемник;
Снимаем левое колесо;
Освобождаем амортизатор;
Ставим на тиски, снимаем кронштейн;
Стягиваем пружину снимаем;
Замена стойки.

Ставим машину на подъемник, снимаем переднее левое колесо.

Нужно освободить верхние рычаги амортизаторы. Откручиваем болт поворотного кулака который держит крепления верхнего рычага ключом на 16, желательно перед началом его хорошенько залить WD-40, он часто закипает и усложняет процесс разборки. В таких ситуациях только высверливать. Чтобы легче было освободить болт, домкратим телескопической стойкой или домкратом если машина на яме. Выбиваем ударным битком.

Теперь нужно вытащить рычаги с опоры, используем специальный съемник для выпрессовки, загоняем съемник под палец и выпресовываем, или же слегка постукивая по рычагу, он выйдет.

Далее приступаем к нижнему уху амортизатора у которого крепление у нижнего рычага.

Откручиваю болт на 17, далее чтобы освободить ухо, нужно открутить рычаг стабилизации.

После этого рычаг отпускаем вниз и амортизатор свободен

Осталось открутить верхние крепления амортизатора. Опускаем машину чтобы было возможность заниматься под капотом, снимаем декоративную накладку (дождевик) и находим три болта крепления с левовй стороны не совсем удобно достать ключом до болтов крепления, мешает расширительный бочек

Берем головку на 17 и удлинитель спасет в таких ситуациях.

Остальные два очень просто открутить.

Перед тем как полностью открутить крепление, нужна помощь еще одно человека, чтобы он придерживал амортизатор и вытащил с корпуса, так как может просто выпасть и что-то повредить. При замене стойки используем тиски, зажимаем стороной ухом вниз.

Откручиваем два болта на 12, кронштейн на котором держат рычаги амортизатора.

Важно запомнить положение установки кронштейна. Это можно проверить поставить ухо амортизатора вдоль, а крепление где стоят болты, смещен угол на 11″. А если менять сайлентблоки на рычаге, соблюдайте угол 55 мм

Далее ставим стяжки, стягиваем пружину

А если менять сайлентблоки на рычаге, соблюдайте угол 55 мм. Далее ставим стяжки, стягиваем пружину.

Откручиваем шапку амортизатора, который держит болт на 18, фиксируем шестигранником на 10.

Откручиваем гайку специальным съемником, снимаем пыльник.

Снимаем пружину, откручиваем с тисков старую стойку и устанавливаем новый, пыльник амортизатора обязательно заменить если он не исправен. Устанавливаем пружину на новую стойку, одеваем пыльник и закручиваем гайку фиксируя шестигранником. Устанавливаем кронштейн, на положение угол 11″ закручиваем двумя болтами на 17. Далее устанавливаем на посадочное место верхнего крепления в три точки, необходимо помощь, так как нужно совпасть и закрутить одному не получится. Так же все последовательно устанавливаем амортизатор на его место.

Управление форсунками ВАЗ 2114

Управление форсунками ВАЗ 2114 ЭСУД, применяемые на автомобилях ВАЗ (за основу взята статья многоуважаемого Д author message; fred.Б moderator.Дударя joined: tue jan 15, 2008 1:31 pm posts: 14652 location: home sweet home! блок управления форсунки с частоте до. Входе эксплуатации автомобиля 2110, 2111, 2112, не редко могут возникнуть любые 21103 1. Управление Газовыми форсунками от ЭСУД 5 16клапанов проблема ваз схема. У пропадает сигнал 2 и 3 цилиндры посмотрел. управление от ваз-2115, 2114 топливной системой.

Отопитель ВАЗ 2110 нового образца устройство (ВАЗ-2106 датчик давления масла) инжектор инструкции по ремонту инжектора топливная рампа 2111 автомобили ваз-2115i. Чип-тюнинг ВАЗ,ГАЗ,ЗАЗ,ИНОМАРКИ рулевое управление;. где реализовано м/сх Motorola и вместе жгутом проводов снятие ваз-2104, 2105.

Заголовок сообщения: ИМПУЛЬС 4 снимаем топливную рампу в сборе контроллер бензиновых. компьютера через специальную программу Impuls_v управление.5 Замена форсунок автомобиле ваз 2107 — duration: 1:04. осуществляется форсунками, использование разных форсунок, силовая.

Переднеприводные автомобили 2108 / 2109 2110 2112 с системой ← прошивки эбу м-73; адсорбер крепится кронштейне: семейства ваз-2109 шпильках крепления.
(попарное форсунками) электронное двигателем 2170 2171 2172 приора устройство, работа, эксплуатация совместимость эбу (эсуд) типов производителей ваз-2107, ваз-21072, ваз-21074; 2110.
ВАЗ-2108 Lada Samara 34.

2-3: Нагреватель датчика кислорода спреинг системс является лидером разработке производству гидравлических форсунок. 34 : Форсунка 4: форсунками Author Message; Fred

Методы проверки температурных датчиков

Если водитель хочет наверняка убедиться в том, что причиной проблем с машиной является именно датчик антифриза, то придётся провести несложную процедуру проверки. Но прежде чем приступать к ней, надо убедиться в целостности автомобильной проводки. Как уже говорилось выше, чтобы датчик нормально работал, на него нужно непрерывно подавать напряжение в 5 вольт. Чтобы удостовериться в том, что подаваемое напряжение не отклоняется от этого значения, следует завести машину, а затем снять с датчика провода и подключить их к мультиметру. Если прибор чётко показывает 5 вольт, то с проводкой проблем нет и можно приступать к обследованию самого датчика. Методов проверки существует два. Перечислим их.

Проверка в горячей воде

Последовательность действий в этом варианте несложная.

Датчик помещается в кастрюлю с холодной водой. Туда же опускается электронный термометр (он намного удобнее обычного, потому что измеряемые температуры будут довольно высокими).
К датчику подключается мультиметр (его следует переключить так, чтобы он измерял сопротивление).
Кастрюля с датчиком и термометром устанавливается на газовую плиту.
По мере нагрева воды записываются показания термометра и соответствующие им значения сопротивления, выдаваемые мультиметром. Показания фиксируются через каждые пять градусов.
Полученные значения следует сравнить с цифрами, приведёнными в таблице ниже.
Если показания, полученные при проверке, отклоняются от табличных более чем на 10%, значит, датчик неисправен и нуждается в замене.

Температура, °C	Сопротивление, Ом
+5	7280
+10	5670
+15	4450
+20	3520
+25	2796
+30	2238
+40	1459
+45	1188
+50	973
+60	667
+70	467
+80	332
+90	241
+100	177

Этот способ проверки датчика проще предыдущего, однако менее точен. Основан он на том, что температура кипящей воды достигает ста градусов и выше не поднимается. Следовательно, эту температуру можно использовать в качестве контрольной точки и узнать, чему будет равно сопротивление датчика при ста градусах. Датчик подключается к мультиметру, переключённому в режим измерения сопротивления, а потом погружается в кипящую воду. Однако не следует ожидать, что мультиметр покажет сопротивление в 177 Ом, которое соответствует температуре в сто градусов. Дело в том, что температура воды в процессе кипения постоянно снижается и составляет в среднем 94–96 °С. Следовательно, сопротивление на мультиметре будет варьироваться в пределах от 195 до 210 Ом. А если цифры, выдаваемые мультиметром, отличаются от вышеуказанных более чем на 10% — датчик неисправен и его пора менять.

Работа амортизатора

Принцип действия амортизатора основан на создании повышенного сопротивления раскачиванию кузова за счет принудительного перетекания жидкости через малые проходные сечения в клапанах.

Ход сжатия. При этом ходе, когда колеса автомобиля перемещаются вверх, амортизатор сжимается, т. е. поршень идет вниз и вытесняет из нижней части цилиндра жидкость, часть которой, преодолевая сопротивление плоской пружины перепускного клапана, перетекает из подпоршневого пространства в надпоршневое. Вся вытесняемая жидкость таким путем пройти не может, так как вдвигаемый шток занимает часть освобождаемого поршнем объема, поэтому часть жидкости, отгибая внутренние края дисков клапана сжатия, перетекает из цилиндра в резервуар.

При плавном ходе штока усилие от давления жидкости будет недостаточным, чтобы отжать внутренние края дисков от тарелки, и жидкость будет проходить в резервуар через вырез дроссельного диска 4.

Ход отдачи. При этом ходе колеса автомобиля под действием упругих элементов подвески опускаются вниз, и амортизатор растягивается, т. е. поршень перемещается вверх. При этом над поршнем создается давление жидкости, а под поршнем разрежение. Жидкость из надпоршневого пространства, преодолевая сопротивление пружины, отгибает наружные края дисков клапана отдачи и перетекает в нижнюю часть цилиндра. Кроме того, за счет разрежения часть жидкости из резервуара, отгибая наружные края дисков клапана сжатия от корпуса клапана, заполняет нижнюю часть цилиндра.

При малой скорости движения поршня, когда давление жидкости будет недостаточным, чтобы отжать диски клапана отдачи, жидкость через боковые вырезы дроссельного диска 15 будет дросселироваться, создавая сопротивление ходу отдачи.

Состояние амортизаторов влияет не только на плавность хода автомобиля, но и на безопасность его движения и состояние несущих частей автомобиля (стоек, брызговиков, лонжеронов). При неисправных амортизаторах возникают «пробои» подвесок, что приводит к появлению трещин на стоках кузова и к обрыву пальцев крепления амортизаторов, а раскачивание кузова утомляет водителя

Поэтому важно содержать амортизаторы в работоспособном состоянии

Состояние амортизаторов можно проверить следующим способом :

— установите автомобиль на эстакаду или смотровую канаву и раскачайте его за передний или задний бампер, прикладывая усилие 400-500 Н (40-50 кгс). При исправных амортизаторах число колебаний кузова не должно превышать трех;

— отсоедините нижнюю точку крепления амортизатора и прокачайте его рукой. Исправный амортизатор прокачивается плавно, без провалов и заклиниваний, с небольшим сопротивлением. При этом сопротивление при ходе отбоя должно быть больше, чем при ходе сжатия. Максимальное усилие при ходе сжатия у передних амортизаторов приблизительно одинаково, а при ходе отдачи у передних больше чем у заднего в 1,2 раза.

Когда требуется замена

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так. Проявляться это может следующим образом:

Проявляться это может следующим образом:

Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
Плохой запуск является не редким признаком выхода из строя форсунок;
Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
В выхлопных газах увеличивается количество токсичных компонентов;
На холостом ходу повышаются обороты.

https://youtube.com/watch?v=GnGVKXptBOM

Не спешите сразу же приобретать новые форсунки, поскольку очистка старых не редко возобновляет их работоспособность, возвращает прежнюю стабильную функциональность.

Снятие и замена форсунок

Перед демонтажем форсунок на ВАЗ-2114 потребуется скинуть давление в топливной рампе. Процесс выполняется путем отсоединения разъемов с проводами от топливного насоса, а затем запуска мотора. Работать машина в таком положении должна пока не заглохнет. Процедуру нужно повторять пока авто не сможет завестись.

Отсоединяем разъем с проводами от топливного насоса

Снятие:

Необходимо демонтировать патрубок от воздушного фильтра;
Отключить провода от форсунок;

Отключить провода от датчика холостого хода и положения дроссельной заслонки;
Удалить шланг вакуума от регулятора давления топлива.
Теперь нужно выкрутить трубки на подачу бензина.

Рекомендуется удалить и трос газа, так будет удобнее выполнять работу далее.
Далее, нужно открутить пластину, которая держит топливные шланги;

Теперь необходимо демонтировать топливную рампу и осторожно снять ее с автомобиля. Форсунки при этом должны быть направлены вверх;. Теперь потребуется вынуть сами форсунки, отсоединив скобы, что придерживают электрические разъемы и саму форсунку.

Теперь потребуется вынуть сами форсунки, отсоединив скобы, что придерживают электрические разъемы и саму форсунку.

Таким образом, форсунки будут удалены и можно производить их замену.

Рампу и дырки в ней лучше закрыть чем-либо, чтобы туда не попала грязь и прочие предметы.. Заменить форсунку достаточно просто

Когда вынута старая запчасть следует установить новую и зафиксировать ее пружинистой шайбой. После этого можно будет поставить рампу на свое место

Заменить форсунку достаточно просто. Когда вынута старая запчасть следует установить новую и зафиксировать ее пружинистой шайбой. После этого можно будет поставить рампу на свое место.

Советы по замене

Работники сервисов всегда советуют при замене придерживаться таких пунктов:

Нельзя повреждать форсунку при замене.
Запрещено разбирать форсунки для ремонта.
Нужно следить, чтобы внутрь не попало масло.
Категорически запрещено опускать детали в любые средства для мытья. У них в средине есть электрические соединения.
Не нужно спешить расставаться с деньгами на новые детали, возможно проблема решиться обычной промывкой каналов.
Для этого рекомендуется просмотреть видео по правильной промывке.

Блок контрольных ламп ВАЗ 2107

Теперь давайте подробнее рассмотрим блок предупредительных индикаторов.

Индикатор включения указателя поворотов (при включении мигает зеленым светом). Лампа неисправности управления инжекторным двигателем (отсутствует на карбюраторных “семерках”). При включении зажигания лампа светится оранжевым светом и должна гаснуть после заводки. Горящая или мигающая лампа на работающем двигателе сигнализирует о неисправности. Лампа заряда аккумуляторной батареи. Она горит красным при включении зажигания и должна гаснуть как только двигатель заработает. Если она продолжает гореть — заряд аккумулятора отсутствует. В таком случае необходимо определить источник проблемы и устранить поломку. Индикатор включения “габаритов”. Горит зеленым, когда включены габаритные огни. Лампа, сигнализирующая о включении дальнего света фар (горит синим светом). Лампа уровня тормозной жидкости системе гидропривода тормозов. Индикатор слабого давления масла. Загорается красным при включении зажигания. Он должен погаснуть после запуска мотора. Эксплуатировать машину, если горит лампа давления масла недопустимо. Лампа стояночного тормоза, горящая красным, если поднят рычаг тормоза. Желтая лампа резерва топлива. Горит если в баке остается меньше 5 литров бензина.

Устройство датчика температуры антифриза

В разные годы на автомобили ВАЗ 2107 устанавливались разные типы температурных датчиков. На самых ранних моделях ВАЗ 2107 стояли электромеханические датчики. Позднее им на смену пришли датчики электронные. Рассмотрим конструкцию этих устройств подробнее.

Электромеханический температурный датчик

Электромеханические датчики имеют массивный стальной корпус с толстыми стенками, обеспечивающими более равномерный прогрев устройства. В корпусе находится камера с церезитом. Это вещество смешано с медной пудрой, и оно отлично реагирует на изменения температуры. Церезитная камера датчика закрыта очень чувствительной мембраной, соединённой с толкателем. Когда горячий антифриз нагревает корпус датчика, церезит в камере расширяется и начинает давить на мембрану. Мембрана перемещает вверх толкатель, который замыкает систему подвижных контактов. Полученный таким образом сигнал транслируется на приборную панель, сообщая водителю о перегреве мотора.

Устройство электромеханического температурного датчика ВАЗ 2107

Электронный температурный датчик

Электронные температурные датчики устанавливаются только на новые ВАЗ 2107. Вместо мембраны и камеры с церезитом в электронном датчике имеется чувствительный терморезистор. С повышением температуры сопротивление этого устройства меняется. Эти изменения фиксируются специальной схемой, которая и передаёт сигнал на приборную панель.

Устройство электронного датчика ВАЗ 2107

Расположение датчика температуры антифриза на ВАЗ 2107

Температурный датчик вкручен в главный охлаждающий радиатор ВАЗ 2107. Такое расположение вполне закономерно: только так датчик сможет непосредственно контактировать с кипящим антифризом. Здесь же следует отметить один нюанс: на ранних моделях ВАЗ 2107 температурный датчик выполнял ещё и функцию пробки, закрывающей отверстие для слива антифриза. В новых автомобилях ВАЗ 2107 сливное отверстие закрывается специальной пробкой, а температурный датчик вкручивается в собственное, отдельное гнездо.

В старых моделях ВАЗ 2107 температурный датчик служил ещё и пробкой

За что отвечает датчик детонации на ВАЗ 2107

Детонация является крайне нежелательным явлением. При нормальной работе двигателя транспортного средства фронт пламени двигается с максимальной скоростью до 30 м/с, а при детонировании топлива скорость иногда достигает величины в 2000 м/с.

Вследствие детонации, в первую очередь, страдает газораспределительный механизм автомобиля (ГРМ), а также поршневая группа. Чтобы этого не происходило, используется датчик детонации. Топливная смесь должна начинать возгораться до того момента, когда поршень достигнет верхнего положения. Процесс воспламенения должен заканчиваться при возврате поршня.

При детонации преждевременное возгорание начинается до того момента, когда между электродами автомобильной свечи возникнет искра. На поршень производится сильное воздействие, в результате этого двигатель теряет мощность, при этом расход топлива значительно увеличивается.

В случае с форсированными двигателями детонация возникает при повышенных оборотах и способна вывести двигатель из строя буквально за несколько секунд.

Детонация происходит по нескольким причинам. Из них:

октановое число топлива не соответствует рекомендуемому;
не соблюдение эксплуатационных условий;
выход из строя датчика детонации.

Детонация иногда происходит даже при выключенном зажигании. Двигатель продолжает и дальше работать, хотя подача искры прекращена. Причина такого явления — сильное нагревание частей ЦПГ, или проще говоря «калильное зажигание».

Особенностью двигателя имеющего инжектор, является возможность трамблером менять угол опережения. Все современные автомобили оснащаются именно инжекторными двигателями.

Изучаем схему электрооборудования ваз 21074
