Замена датчика массового расхода воздуха на ваз своими руками

Промывка датчика

Промывка датчика массового расхода топлива теме скользкая. Одним это помогало, другие, наоборот, оставались возле «разбитого корыта» — расходомер полностью выходил из строя.

Сам процесс не сложный, разбирай (если позволяет конструкция) и чисть нити или пленку. Если нет возможности разобрать — используйте сжатый воздух.

Для промывки ДМРВ используются специальные средства на спиртовой основе.

Очистители карбюратора, растворители, бензин используются на свой страх и риск. У одних проблема решалась, у других смывалось платиновое напыление.

Распиливайте средство не в упор, а с расстояния 5 – 10 см.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
Теперь можно снять ДМРВ.
Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Датчик массового расхода воздуха (ДМРВ) на двигателе ЗМЗ-409 расположен между шлангом воздушного фильтра и шлангом впускной трубы и предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока. Информация с датчика массового расхода воздуха позволяет блоку управления определить режим работы двигателя и рассчитать цикловое наполнение цилиндров воздухом на установившихся режимах работы двигателя, длительность которых превышает 0.1 секунды.

В зависимости от комплектации и типа электронного блока управления на двигателях ЗМЗ-409 могут устанавливаться датчики массового расхода воздуха с чувствительным элементом выполненным в виде токопроводящей пленки нанесенной на керамическую основу, или в виде платиновой нити. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик.

Чувствительный элемент датчика построен на принципе терморезистивного анемометра. Он нагревается электрическим током и его рабочая температура поддерживается постоянной. Если поток воздуха через датчик увеличивается, то чувствительный элемент начинает охлаждаться, а схема управления ДМРВ увеличивает ток его нагрева до тех пор, пока его температура не восстанавливается до первоначального уровня.

Таким образом величина тока нагрева чувствительного элемента пропорциональна расходу воздуха. Одновременно вторичный преобразователь датчика массового расхода воздуха преобразует ток нагрева элемента в выходное напряжение постоянного тока.

Конструктивно ДМРВ состоит из пластикового корпуса выполненного в виде патрубка на концах которого установлены защитные решетки. В корпусе размещен чувствительный элемент, а в верхней части датчика размещены плата вторичного преобразователя закрытая герметичным пластмассовым корпусом, и контактная вилка соединителя, которая в зависимости от типа датчика имеет разную форму и количество выводов.

Совместно с блоком управления Микас 7.2 могли устанавливаться датчики массового расхода воздуха Bosch HFM5-4.7 0 280 218 037, Siemens HFM62C/11 или НПП АВТЭЛ 20.3855 с пленочным чувствительным элементом. С блоком Микас 11 — Siemens HFM62C/19 с пленочным или 20.3855-10 с нитевым чувствительным элементом. С блоком ME17.9.7 — Bosch HFM7-4.7 0 280 218 220.

Устройство и местонахождение датчика массового расхода воздуха на автомобилях ВАЗ

Датчика массового расхода воздуха – небольшое устройство, устанавливается на патрубке, который соединяет воздушный фильтр и дроссельную заслонку и служит для контроля количества поступающего воздуха в двигатель ВАЗ.

В корпусе ДМРВ установлены две платиновое нити, которые под воздействием электрического тока нагреваются. Когда воздух проходит через датчик он охлаждает первую нить, соответственно меняется сопротивление тока, вторая нить является контрольной. Таким образом, происходит оценка количества воздуха поступающего в инжеторный двигатель автомобиля ВАЗ. Полученные данные с датчика массового расхода воздуха поступают в электронный блок управления (ЭБУ) где и происходит расчет необходимого соотношения воздуха, и топлива для последующей подачи топливной смеси в камеры сгорания цилиндров двигателя.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

  1. Пленочные с аналоговым и цифровым сигналом.
  2. Проволочные (нитевые) аналоговые.
  3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

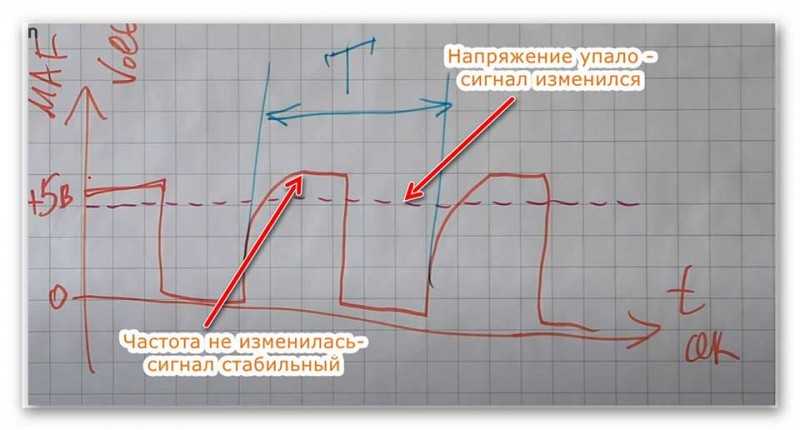

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Advertisements

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Как самостоятельно проверить расходомер на ВАЗ 2115

  1. Если на приборной панели зажглась лампа «Check Engine», можно определить ошибки по кодам OBD с помощью автосканера. Однако такое оборудование не всегда есть под рукой.
  2. Первичную проверку можно провести простым отключением разъема расходомера и сравнением поведения двигателя с ДМРВ и без него. После отключения исправного датчика поведение автомобиля должно ухудшиться. Сломанный расходомер при отключении не внесет изменений в работу мотора.
  3. И, наконец, относительно точная проверка с помощью мультиметра. Она проводится в два этапа. Сначала на отключенном разъеме проверяется питание прибора. Из ЭБУ на 2 контакт должно подаваться 12 вольт, на 4 контакт 5 вольт. Замеры производят относительно массы, при включенном зажигании и заглушенном ДВС. Затем на подключенном разъеме измеряется напряжение сигнала датчика в состоянии покоя (зажигание включено, двигатель не заведен). Для этого необходимо вооружиться относительно точным мультиметром, способным измерять напряжение с погрешностью до 1/100 вольта. Относительно массы, на контакте № 5 должно быть напряжение от 0,99 до 1,02 вольта. Допускается увеличение значения до 1,05 вольта, но это свидетельствует о большой степени износа сенсоров ДМРВ.

Преимущества и недостатки датчика абсолютного давления и температуры воздуха

Для начала давайте определимся, какими преимуществами обладают датчики абсолютного давления и температуры воздуха перед традиционными расходомерами. Эти преимущества и недостатки позволят вам определить, что лучше ставить на свое авто и есть ли в этом смысл.

Итак, начнем с достоинств:

Первое достоинство — это стоимость датчиков. К примеру, для автомобилей ВАЗ стоимость расходомера ДМРВ составляет около трех тысяч рублей. В то время как ДАД и ДТВ можно будет приобрести в сумме примерно за 1600 рублей. Ресурс эксплуатации. В работе датчиков массового расхода воздуха часто происходят проблемы — устройство выходит из строя по причине забитости грязью, также может износиться чувствительный элемент регулятора. Если механизм забьется, то в принципе, его можно будет прочистить, но если проблема будет заключаться именно в чувствительном компоненте, то поменять его вряд ли удастся. В любом случае, ресурс эксплуатации расходомеров всегда ограниченный

Если же брать во внимание регуляторы температуры и абсолютного давления, то они, как правило, устанавливаются на весь срок эксплуатации транспортного средства. Установка двух регуляторов вместо одного расходомера, как показывает практика, позволяет обеспечить ровных холостой ход на распредвалах с так называемой «злой» фазой, от 290 гр и выше. Отличная отзывчивость педали газа при нажатии

Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов». Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность. Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей. Установка такой системы возможна на турбированные двигатели

Отличная отзывчивость педали газа при нажатии. Автовладельцы, которые уже перешли с ДМРВ на регуляторы, отмечают, что такая система работает более быстро, без «тормозов». Более оптимальная работа силового агрегата после замены. Правильно установленная система достаточно быстро рассчитывает необходимый объем воздушного потока, соответственно, это приведет к тому, что коленчатый вал двигателя будет намного быстрее раскручиваться. В итоге силовой агрегат будет выдавать более высокую мощность. Многие автовладельцы после установки ДАТ и ДТВ вместо расходомера отмечают, что на холостых оборотах силовой агрегат функционирует гораздо тише. Однако, не стоит воспринимать это достоинство как обязательное, поскольку оно зависит от эффективности работы двигателя, а также его конструктивных особенностей. Установка такой системы возможна на турбированные двигатели.

Это основные достоинства перехода с расходомеров на ДАТ и ДТВ.

Несмотря на все преимущества, такие системы обладают и определенными недостатками:

  1. В автомобилях с заводской прошивкой не получится прикрутить такую систему. Для ее реализации понадобится специальная спортивная прошивка.
  2. Монтаж такой системы — дело достаточно сложное, справиться с ним сможет далеко не каждый автолюбитель. Если вы относитесь к категории автовладельцев, которые могут только залить в расширительный бачок омывающую жидкость или поменять масло в двигателе, то лучше не беритесь за эту задачу. Если вы допустите ошибки (а без знаний вы их наверняка допустите), это приедет к ухудшению работоспособности двигателя. Вы не сможете ощутить на себе все преимущества установки ДАТ и ДТВ, плюс ко всему — выбросите на ветер деньги на реализацию этой схемы.
  3. Еще один момент, почему не стоит браться за это занятие без специалистов — это необходимость разбираться в прошивке. Причем не просто посмотреть основные параметры или узнать версию, но и работать с прошивкой, изменяя значения и подстраивая систему под свои нужды. По крайней мере, для выполнения этой задачи вам потребуется квалифицированный специалист.
  4. Такие системы фактически не соответствуют современным нормам токсичности. С большой натяжкой по нормам токсичности их можно отнести к категории Евро 3 (автор видео — канал Lty D).

Гранта дмрв признаки неисправности

Ехал вечером домой, начали падать обороты, попытался перейти на пониженную передачу и машина заглохла(( скатился на обочину, включил аварийку и начал в панике звонить всем своим ребятам-мастерам. Причину поломки по телефону никто точно не определили. При попытки завести машину все сводилось к тому, что обороты прыгали от 500 до 1500 и машина снова глохла.

Попытался проехать на повышенных оборотах до мачты уличного освещения, дабы хоть что-то разглядеть под капотом и не стать приманкой для ночных гонщиков, любящих пронестись по крайней левой полосе. Взял себя в руки… и вспомнил что у меня есть бортовой компьютер который показывает ошибки! На дисплее высветилось 0101.

По расшифровке это и есть неисправность датчика массового расхода воздуха. Открыл капот и отключил его. Бортовой компьютер показал ошибку 0102, что в описании значит низкий уровень работы ДМРВ. Доехал на стоянку, вызвал товарища, сняли деталь и поехали в круглосуточный автомагазин. Данной детали в продаже не оказалось.

Расскажу как починил)))). Снял датчик, продул его со всех сторон мощными своими легкими)). Отсоединил клеммы с АКБ на 30 минут, потом подключил. Вставил ключ в зажигание и повернул на 30 секунд, потом завел машину. Все заработало! Бортовик так же показал ошибку. Поехал к электрику, он снял ошибку через компьютер. Датчик работает так же как и раньше.

Прозвоню на сервис, уточню, стоит ли приезжать для диагностики и заказа нового датчика, или откажут в замене работающего))?

Новая Лада: Замена ремня ГРМ на автомобилях LADA с двигателем 16 клапанов » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA

​У меня после лета появились некие проблемыПервая проблема, когда заводил машину с утра, плавали обороты от 1200-1600, вторая проблема, бешеный расход, на холостых оборотах при прогретом двигателе на бортовом компьютере расход 1.3-1.4 литра в час

когда норма должны быть 0.7-0.8л/ч, при прогретом двигателе, начал думать гадать, разобрал дроссель, он чистый, ни какой грязи нет, потом прочитал проблема расхода и таких плавающих оборотов может быть из грязного дмрв, до последнего не хотел его трогать, но вот допекла меня эта ситуация, для начала прочитал как проверить вообще работоспособность дмрв не разбирая его.Вот рабочий способ, для тех у кого есть мултиметрСтавим мультиметр на постоянный ток, 20v.

засовываем щупы мультиметра, красный где желтый провод, первый от лобового стекла, чёрный на зелёный провод, третий от лобового стекла, проверилРезультат оказался печальнымУ меня показал 1.03-1.04

Автомобильный транспорт постоянно совершенствуется. Все вносимые в конструкцию авто доработки направлены на улучшение всевозможных показателей – увеличение мощности, снижение потребления топлива, улучшение аэродинамических показателей и уровня общей комфортабельности.

Так выглядит новый датчик массового расхода воздуха

Одним их основных улучшений, касающихся снижения расхода топлива, стал переход от использования карбюраторной системы питания в пользу инжекторной системы.

Применение системы, в которой подача топлива строго дозируется для работы силовой установки в разных режимах, позволяет сократить потребление при обеспечении максимально возможной выдачи мощности силового агрегата.

Но в карбюраторной система технологически проще, поскольку работа основного элемента данной системы – карбюратора, выполняется механическим путем, что обеспечивает высокую надежность. Также в данной системе питания топливовоздушная смесь формируется в карбюраторе и поступает в цилиндры за счет разрежения, создаваемого поршнями.

Инжекторная система сложнее в техническом плане. Рабочая смесь формируется уже в цилиндрах, и подача компонентов смеси в них производиться по отдельности. Воздух – один из элементов смеси, подается за счет разрежения, а вот топливо – поступает в цилиндры принудительно форсунками.

За нужное количество топлива, требуемого для подачи в цилиндры, отвечает электронный блок управления. Но чтобы правильно совершить дозировку, блок управления должен знать такие параметры, как положение коленчатого вала и скорость его вращения, количество воздуха, поступившего цилиндры, количество воздуха, оставшегося в отработанных газах, положение дроссельной заслонки. Эти параметры для расчета количества подаваемого топлива отвечают датчики, установленные в тех или иных элементах силовой установки.

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

  1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.
  1. Снимите патрубок с датчика и отодвиньте его в сторону.
  2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.
  1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.
  1. После того как открутили крепящие болты снимите датчик.

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

  1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

  • https://remontvazov.com/proverka-i-zamena-dmrv
  • https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
  • https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
  • https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
  • https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
  • https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
  • https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
  • https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
  • https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
  • https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
  • https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
  • https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
  • https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html

Инструкция по замене контроллеров

Рассмотрим процедуру замены на примере автомобилей ВАЗ

Для реализации этой системы важно учесть требование к блоку управления — он должен быть версии Январь 5.1 либо Январь 7.2. Второй вариант более предпочтительный, поскольку на него можно найти бесплатную прошивку, на основе которой можно сделать ДАД

Версии Январь 5, а также ЭБУ Бош не подойдут для этого, поскольку они не смогут функционировать с ДАД.

Необходимые инструменты и материалы

Чтобы осуществить переход с ДМРВ на ДАД, вам потребуются такие элементы:

  • непосредственно сам ДАД, можно использовать Газелевский (45.3829) либо от Фольксвагена (Siemens SME 5WK96930-R);
  • также потребуется ДТВ, можно использовать от Нивы, Дэу Нексия либо взять ДТОЖ для автомобилей ВАЗ (придется немного доработать);
  • для установки ДАД потребуется штекер датчика скорости;
  • для подключения ДТВ понадобится штекер ДТОЖ.

1. ДАД Siemens SME 5WK96930-R

2. ДТВ для Дэу Нексия

3. Разъем датчика скорости

4. ДТОЖ для автомобилей ВАЗ

Установка и подключение

Чтобы система хорошо работала, нужно правильно установить все элементы:

  1. Монтаж ДАТ осуществляется на моторном щитке, поскольку он очень чувствителен к вибрациям. Установить контроллер следует штекером вниз, это позволит предотвратить скопление влаги и конденсата внутри. Устройство подключается к патрубку регулятора давления бензина через специальный тройник, как вариант, его можно соединить с ресивером.
  2. Установка ДТВ может быть произведена в корпусе воздушного фильтрующего элемента, в патрубке рядом с ним либо же в корпусе расходомера. Надежно зафиксируйте датчик, чтобы он не разболтался из-за вибраций двигателя.
  3. Для подключения устройств нужно будет протянуть провода от электронного блока управления к контроллерам, сами провода можно уложить через специальное отверстие рядом с вакуумным усилителем тормозов. Что касается порядка подключения, то для ДТВ он не особо принципиальный, а вот в случае с ДАТ необходимо учитывать распиновку, она нанесена на корпус девайса.
  4. Когда устройства будут установлены и подключены, необходимо прошить блок управления, поскольку для работы этих датчиков будут использоваться другие параметры. В случае с автомобилями ВАЗ можно использовать прошивки J5LS (J5 Light Sport), J5SPT0005. Как сказано выше, процедура перепрошивки — достаточно непростое и ответственное занятие, поэтому к данному шагу необходимо быть готовым. Если у вас есть сомнения касательно того, что вы все сможете сделать правильно, то лучше доверьте эту задачу специалистам.

Загрузка …

Диагностика датчика

Есть несколько способов проведения проверки работоспособности расходомера, рассмотрим самый легкий и быстрый. Для проведения диагностики вам нужно будет отключить разъем питания от ДМРВ, но при этом двигатель должен быть заведен. Когда контакт отключается, управляющий блок начнет функционировать в аварийном режиме. Соответственно, в результате этого дозировка топлива будет производиться по параметрам, которые были получены от дросселя.

Необходимо учитывать, что в этом случае обороты силового агрегата могут резко возрасти до 1500 в минуту. Однако, это происходит далеко не во всех авто. При отключенном расходомере нужно немного проехать на авто. Если вы заметите, что работа силового улучшилась, то, скорей всего, нужно менять ДМРВ (автор видео — Се Дан).

Заключение

Как сказано выше, для выполнения этой задачи можно воспользоваться и другими способами. Кроме непосредственно контроллера, есть смысл прочистить и сеточку подключенного патрубка, а также его внутреннюю поверхность. Не лишним будет осмотреть и сам шланг — в том случае, если он поврежден или достаточно износился, то возможно, есть смысл сразу же произвести его замену.

Также следует отметить, что при прочистке расходомера многие эксперты советуют менять и воздушный фильтр, поэтому рекомендуем также проверить состояние и этой детали. Прежде чем установить расходомер на место, нужно убедиться в плотности прилегания уплотнителя. Если этот элемент будет плохо прилегать, то в конечном итоге вы также можете столкнуться с проблемой подсоса воздуха из окружающей среды. Соответственно, это будет способствовать более быстрому износу расходомера.
