Генератор ваз 2110: расположение устройство неисправности и способы их устранения

Обслуживание и проверка генератора ВАЗ

Генератор ВАЗ — достаточно надежное устройство, которое выдерживает вибрации двигателя, высокую температуру под капотом, воздействие внешней среды (грязь, влажность и т.д.). Несмотря на это, бывает так, что в самый неподходящий момент на панели приборов загорается лампа генератора, и аккумулятор начинает стремительно разряжаться. А Вы знаете, как обслуживать, а при необходимости проверить генератор в полевых условиях ?

Ходовая часть передняя и задняя подвеска ВАЗ 2110 2111 2112 Снятие рычага и растяжки передней подвески ВАЗ 2110 2111 2112 Обслуживание генератораОбслуживание генератора заключается:

в очистке наружных поверхностей. в проверке креплений генератора к двигателю. в проверке надежности соединений проводов с генератором и регулятором напряжения в проверке натяжения приводного ремня генератора (если натяжение слабое — генератор будет работать неустойчиво, если сильное — происходит быстрый износ ремня и подшипников). Проверку следует проводить через каждые 10 тыс.км. пробега. в проверке состояния ремня генератора (на нём не должно быть трещин и расслоений). в проверке состояния подшипников генератора (снять ремень и вращать ротор генератора рукой, если наблюдаются заедания, люфт, шумы или щелчки — следует заменить подшипники).

Как Вы могли заметить, самостоятельное обслуживание генератора сведено к минимуму, и не требует каких-либо специальных знаний и навыков. Этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.

Проверка и натяжение ремня генератора ВАЗ 2110Если говорить про ВАЗ десятого семейства, тогда ремень генератора по норме должен прогибаться на 10–15 мм при усилии 100 Н (10 кгс).

Рекомендуется проверять натяжение специальным индикатором, но при его отсутствии можно проверить натяжение ремня бытовым безменом. Если ремень следует подтянуть или ослабить, тогда ослабьте гайку показанную на рисунке, и перемещайте генератор от/к двигателя, и снова затяните гайку.

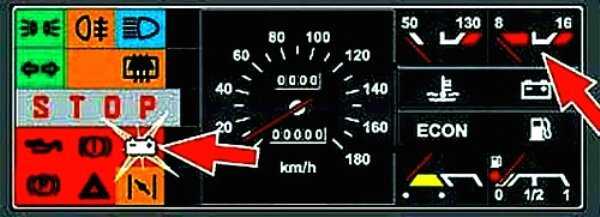

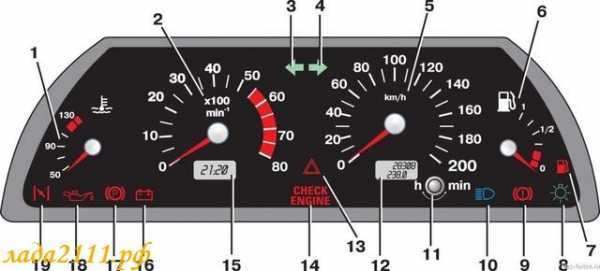

Проверка генератора по контрольной лампеРекомендуется проверять работоспособность генератора при запуске двигателя по контрольной лампе приборной панели (под №16). После включения зажигания до запуска двигателя лампа горит, что позволяет проверить ее работоспособность. После запуска — контрольная лампа гаснет, что говорит о нормальной работе генератора.

Если при работающем двигателе лампа ярко горит или светится в полнакала, это указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

У нормально работающей генераторной установки, при средних оборотах, напряжение должно быть в пределах 13,5…14,2В. Величину этого напряжения измеряют вольтметром на клеммах аккумулятора.Embed this video on your site

Диагностика генератораГорящая контрольная лампа зарядки АКБ не всегда говорит о неисправности внутри генератора. Чаще всего неисправность банальна и лежит ‘на поверхности’. Перед тем, как снимать генератор, рекомендуется воспользоваться схемой предварительной диагностики генератора (возможно, потребуется вольтметр со шкалой не менее 15В).

Если предварительная диагностика показала что, цепь обмотки возбуждения исправна, и неисправность находится в генераторе, то после его снятия желательно проверить все цепи, включая реле-регулятор.

Кстати, после установки ‘сильной’ акустики, сабвуфера и других источников потребления, штатный генератор может не справится. В этом случае можно заменить его на более мощный, либо доработать генератор.

ВАЗ 2110 генератор и его особенности Ремзона ВАЗ

На ВАЗ 2110 генератор состоит из тех же узлов, что и на любом другом автомобиле. Схема, проверенная годами, надежная и долговечная. А самое главное – в ней настолько мало узлов, что попросту нечему ломаться. Но так кажется только на первый взгляд, на самом же деле поломки случаются, их не избежать. Но для проведения ремонта вам потребуется знать некоторые нюансы – принцип работы генератора, его основные узлы (какой за что отвечает в конструкции). Для начала стоит рассмотреть конструктивные особенности генератора десятки.

ВАЗ 2110 генератор: ротор

Расположен он в середине генератора ВАЗ 2110. Держится в корпусе благодаря двум подшипникам. На роторе имеется обмотка, которая запитывается постоянным током (и стабильным напряжением). Стоит отметить, что цена ротора довольно высокая, так как это один из основных элементов. Конструкция его является стандартной для машин постоянного тока – металлическое основание и обмотка. На последнюю подается напряжение при помощи двух контактных колец и графитовых щеток.

В одном корпусе с щетками находится регулятор напряжения, построенный на полупроводнике. Если меняете щетки, то регулятор тоже подлежит замене и наоборот. На роторе с одной стороны устанавливается шкив ремня привода. На автомобилях ВАЗ 2110 он может быть двух типов, зависит от того, какой двигатель – инжекторный или карбюраторный. Если второй, то шкив такой же, как на старых девятках и восьмерках – под установку клиновидного ремня. Если же инжекторный мотор, то ремень устанавливается многоручейковый, а шкив шире и меньше в диаметре.

Статор генератора десятки

А теперь нужно поговорить о неподвижной части генератора ВАЗ 2110, которая носит название статор. Внутренняя часть – это обмотка, которая находится на металлическом сердечнике. Этот сердечник изготовлен из специального сорта стали.

Статорные обмотки очень похожи на те, которые можно увидеть в асинхронных двигателях. Как и в последних, всего три обмотки имеется, которые состоят из одинакового количества витков. Изготовлены они из одинакового провода. Значит, на выходе получается трехфазное напряжение, которое преобразуется в постоянное однополярное при помощи выпрямительного каскада.

Единственное отличие от двигателя заключается в том, что обмотки не потребляют, а генерируют переменное напряжение

Обратите внимание на то, что генератор ВАЗ 2110 вырабатывает переменное трехфазное напряжение. Именно такой электрический сигнал снимается с выхода статора. Соединение обмоток произведено по схеме «звезда»

Дальше нужно поговорить о тех блоках, которые помогают добиться нормального питания бортовой сети

Соединение обмоток произведено по схеме «звезда». Дальше нужно поговорить о тех блоках, которые помогают добиться нормального питания бортовой сети.

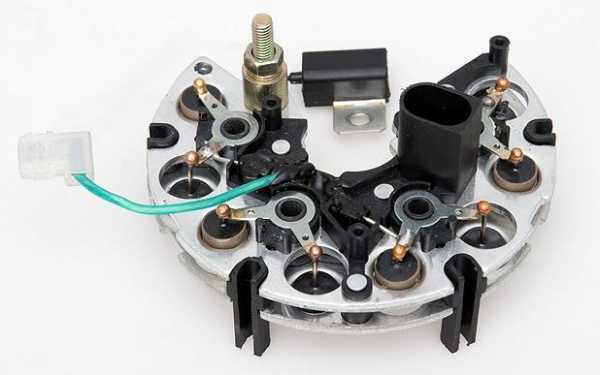

Блок выпрямителя

Шесть полупроводниковых диодов, которые выпрямляют напряжение генератора ВАЗ 2110

Но, необходимо обратить внимание на то, что эти диоды работают в широком диапазоне напряжений. Если нет регулятора, то на выходе обмоток будет трехфазное напряжение со значением вплоть до 30 В. Для легкового автомобиля, такого, как ВАЗ 2110, это чересчур много

Для легкового автомобиля, такого, как ВАЗ 2110, это чересчур много.

Поэтому производится стабилизация при помощи небольшой сборки, которая помогает запитывать обмотку ротора. Дело в том, что при стабильном напряжении на роторной обмотке, магнитное поле будет создаваться также стабильным. Его величина будет напрямую зависеть от приложенного напряжения. На десятках регуляторы небольшие, умещаются в маленьком отверстии на задней крышке.

Стоит заметить, что на ранних моделях (классической серии) использовались регуляторы выносного типа, которые крепились на перегородке между моторным отсеком и салоном.

В генераторе ВАЗ 2110 данная схема уже не используется, она несколько преобразилась. Лампа, сигнализирующая об отсутствии зарядки, которая установлена в приборной панели, включена в цепь питания регулятора напряжения и обмотки возбуждения. Поэтому при разрушении, например, щеток, она оповестит водителя о неполадках. Но если быть точнее, то изменилась не схема, а конструкция.

Возможные неисправности

Поскольку любой генератор для 8- или 16 клапанного двигателя инжектора представляет собой электромеханический механизм, видов неисправностей может быть несколько. Это могут быть механические либо электрические поломки.

  1. К механическим поломкам относятся неисправности, связанные с разрушением шкивов, болтов или кронштейнов креплений, щеток возбуждения, коллектора, колец, ротора, подшипниковых устройств или корпуса в целом. Также неисправности могут относиться к прижимным пружинкам, ременными приводам, и другим поломкам, которые никак не связаны с электрикой. Кстати, что касается щеток возбуждения, то эта проблема является одной из наиболее распространенных для автовладельцев. Часто устройство не может работать из-за того, что износились щетки возбуждения — в этом случае замена щеток позволит решить неисправность.
  2. Что касается электрики, то к таким поломкам относятся всевозможные обрывы обмоток, некорректная работа диодного моста. Также к таким поломкам можно отнести те же щетки возбуждения. Когда щетки возбуждения выгорают или изнашиваются, их приходится менять своими руками. Также это могут быть различные пробои, некорректная работа ротора, замыкания, выход из строя реле регулятора, попадание воды. Кстати, именно попадание воды провоцирует короткие замыкания.

Один из симптомов неисправности генератора

Итак, по каким причинам автовладелец сталкивается с необходимостью снятия креплений, разборки устройства и его ремонта своими руками:

  1. Кроме щеток возбуждения, одной из самых распространенных причин — это шкив. Выход из строя шкива приводит к необходимости его замены в домашних условиях. Если шкив ломается, устройство уже не дает столько напряжения, сколько необходимо. Выход из строя шкива обычно обусловлен износом его зубьев, как можно понять, эксплуатация такого шкива будет невозможной. Кроме того, на шкиве могут появиться повреждения, в этом случае также потребуется снятие и разборка устройства своими руками.
  2. Износ щеток. Как сказано выше, одной из наиболее распространенных проблем в работе устройства, которые приводят к снятию креплений и ремонту, являются щетки. Токосъемные щетки представляют собой, по сути, расходный материал, поскольку с работой генератора щетки постепенно стираются. Чтобы не допустить полного стирания щеток, их рекомендуется периодически менять.
  3. Что касается коллектора или токосъемных колец. Проблема выхода из строя колец или коллектора знакома многим автомобилистам. При поломке коллектора или колец генератор не может выполнять свои функции. Когда выходят из строя щетки возбуждения или кольца, генератору приходится работать с большими затратами мощности, обычно он греется. При износе колец проблему нужно решать как можно быстрее.
  4. Кроме колец, проблема может заключаться в реле напряжения.
  5. Необходимость демонтажа кронштейнов и снятия устройства появляется при замыкании статорной обмотки.
  6. Выход из строя подшипниковых устройств, в таком случае генератор также греется.
  7. Поломка выпрямителя.
  8. Обрыв проводов (автор видео о замене ремня устройства на автомобиле ВАЗ 2110 — в гараже у Сандро).

Изготовление и монтаж диода в генератор ВАЗ-2114

Теперь, когда все готово, проводим установку дополнительного диода, более мощного, чем предыдущий. Потребуется пол метра провода 2*0.75мм. Распаиваем концы под клеммы «мама» и «папа» №4.Одеваем в кембрик, а лучше в термоусадку. Кстати, старый необходимо удалить из системы. Преступим к действиям:

  1. Теперь, припаиваем к диоду следующую схему: к катоду мамку, к аноду папку.
  2. Проводим изоляцию диода. Для примера взят контейнер для фотопленки.
  3. Демонтируем «клемму-минус» с АКБ.
  4. Откручиваем «+» провода от генератора, отключаем провод «D» к приборке.
  5. Демонтируем крышку генератора.
  6. Сквозь прорези в крышке, подключаем «маму» к РН, «папу» к штатному проводу.
  7. Проводим сборку.

Теперь, все готово для финальной проверки и проведения замеров.

Дополнительные диоды

Вполне возможна установка нового диода взамен поврежденного. Замена производится так: разборка предусматривает отпаивание выводов диода и извлечение его из пластмассового держателя. Обратная сборка включает очистку от эпоксидки, припаивание нового диода (установка цветной меткой к общей шине) и приклеивание его к держателю эпоксидной смолой.

Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей Что такое смазочные композиции для мотора Suprotec и мнения автолюбителей

Как работают присадки для двигателя марки

Как регистрировать замену силового агрегата автомобиля в этом году? Как регистрировать замену силового агрегата автомобиля в этом году?

Порядок действий по бумажной волоките.

Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»? Как выполнить корректировку клапанного механизма на двигателе автомобиля ГАЗ 3110 «Волга»?

Для чего нужна регулировка клапанов на двигателе

Наладка клапанного механизма ЯМЗ 238 Наладка клапанного механизма ЯМЗ 238

Точная регулировка клапанов на дизельных ЯМЗ 238:

Схема организации смены стеклоподъемника передней двери на «семерке» Схема организации смены стеклоподъемника передней двери на «семерке»

Конструкция и процедура замены стеклоподъемника

Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона Отопительная система Chevrolet-Niva: смена теплообменника обогревателя салона

Рекомендации по замене радиатора салонной печки

Нормативы использования ГСМ в распоряжении Минтранса РФ Нормативы использования ГСМ в распоряжении Минтранса РФ

Какие базовые нормы топлива предлагает Минтранс

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

https://youtube.com/watch?v=PGLXZBe5c6M

Можно выделить несколько основных вариантов.

Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги

Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi

Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Катек

Среди импортных устройств неплохими вариантами считаются:

  • Динамо — производитель Болгария;
  • Eldix — также выпускается в Болгарии;
  • БАТЭ — выпускают в городе Борисов, что в Беларуси.

https://youtube.com/watch?v=oK5FpoIF6i8

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя

Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

https://youtube.com/watch?v=f6cOgEFu5fU

 Загрузка …

Ремонт генератора на ВАЗ 2110

Для выполнения ремонта генератор надо полностью разобрать.

При необходимости замены проводников генератора ВАЗ 2110 автовладелец должен подбирать только те кабели, которые соответствуют длине и сечению.

Регулировка ремня

Чтобы отрегулировать ремень, выполняются следующие действия:

  1. Гаечным ключом ослабляется затяжка гаек нижнего и верхнего крепления генераторного устройства.
  2. Для выполнения натяжки узел отодвигается от блока цилиндров ДВС, для этого регулировочный винт проворачивается по часовой стрелке. Чтобы ослабить ремешок, болт прокручивается в обратную сторону, только генераторное устройство подвигается к БЦ. Приблизительный люфт между поверхностью с резьбой для регулировочного болта и черной рамкой должен быть около 1,3-2 см.
  3. С помощью ключа коленвал силового агрегата проворачивается за винт, который фиксирует шкив, на два оборота. Прокручивание выполняется по часовой стрелке. Затем выполняется повторная диагностика ремешка. При необходимости производится его регулировка.
  4. По завершении работ гайки, фиксирующие узел, затягиваются.

Канал «В гараже у Сандро» подробно показал процесс регулировки натяжки приводного ремешка на генераторах «десяток».

Ремонт щеток и регулятора

Процедура ремонта щеточного узла выглядит так:

Используя строительную кисть, производится очистка наружной поверхности генераторного узла.
При наличии компрессора выполняется продувка корпуса. В случае его отсутствия допускается использование пылесоса.
Дальнейшие действия по разборке устройства выполняются на верстаке либо чистом столе

Генераторный узел устанавливается на рабочую поверхность валом вниз.
Осторожно, используя отвертку с плоским наконечником, отсоединяются три пружинных металлических фиксатора. Производится снятие пластиковой крышки, расположенной сзади корпуса устройства.
Используя отвертку с крестовым жалом лезвия, выкручиваются болты, фиксирующие держатель щеток

Аккуратно этот элемент демонтируется. При выполнении задачи надо быть осторожным, чтобы не повредить щеточный узел.
От механизма отсоединяется центральная клемма электроцепи.
Производится выкручивание гайки с винта контактных элементов. Удаляется пружинная деталь.
Выполняется демонтаж второй шайбы. Отсоединяется проводник, подключенный к конденсаторному устройству, с контактных винтов. Затем выкручивается винт, который крепит деталь. Конденсаторный элемент демонтируется.
Перед монтажом нового щеточного механизма надо произвести диагностику основных элементов устройства. Щетки должны располагаться в 0,5 см от корпуса самого держателя. При выполнении задачи рекомендуется сразу выполнить проверку конденсаторного устройства.

Для ремонта регуляторного прибора делается следующее:

  1. Отсоединяются три пружинных элемента. Производится демонтаж защитной накладки, расположенной на диодном мосту.
  2. Откручиваются два болта, которые фиксируют регуляторное устройство. Для выполнения задачи понадобится отвертка с крестовым наконечником.
  3. От вывода регуляторного устройства отключается колодка с проводником. Деталь демонтируется и меняется на новую. Сборка производится в обратном порядке.

Канал MegaMeyhem рассказал о процедуре проведения ремонта и замены регуляторного устройства на генераторах отечественных «десяток».

Процесс замены подшипников генератора

Общий вид переднего и заднего подшипника генератора

Существующий люфт свидетельствует о том, что подшипник действительно вышел из строя.

Итак, рассмотрим, поэтапный процесс замены изделия на ВАЗ-2112.

  1. Устанавливаем автомобиль на яму или эстакаду. Главное, чтобы был доступ снизу.
  2. Демонтируем «клемму минус».
  3. Снимаем ремень генератора.

    Вытягиваем ремень генератора через щель

  4. Для дальнейшего выполнения работ понадобится демонтировать сам генератор.
  5. Отключаем подходящие провода к генератору.

    Отключаем все провода, которые подходят к генератору

  6. Ослабляем гайку, которая удерживает натяжной болт.
  7. Демонтируем регулировочный болт.

    Откручиваем и демонтируем регулировочный болт генератора

  8. Снимаем нижнюю защиту двигателя.

    Проводим демонтаж защиты двигателя

  9. Откручиваем 2 болта нижнего крепления.
  10. Проводим демонтаж генератора. Вынимается он через низ.

    Откручиваем крепления и проводим демонтаж генератора

  11. Когда, генератор в руках, его можно положить на стол. Теперь, можно приступить непосредственно к ремонту.
  12. Заблокировав ротор от проворачивания, снимаем шкив.
  13. Демонтируем кожух. Для этого необходимо оттянуть защелки.

    Блокируем ротор и откручиваем шкив

  14. Снимаем переднюю и заднюю крышку.

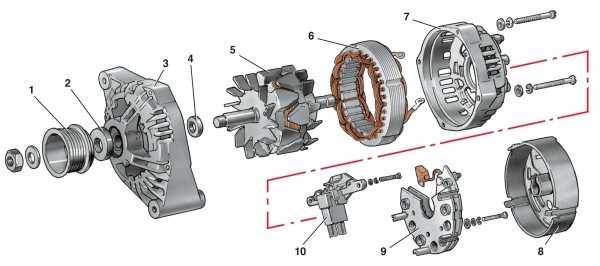

    Схема разборки генератора

  15. Теперь смело, переходим непосредственно к замене подшипника.

    При помощи молотка выбиваем ротор с крышки вместе с подшипником

  16. Демонтировать изделие можно при помощи специального съемника, или просто выбив с посадочного места.
  17. Монтаж проводится в обратной последовательности.

Замена подшипников

  1. Хорошо чистим несущие элементы.

    Разобранный генератор

  2. Наносим герметик в посадочное место.

    Нанесение герметика

  3. Запрессовываем новые подшипники.

    Один подшипник запрессован

  4. Сложнее всего запрессовывать внутренний подшипник. Сначала его снимаем. Есть съёмник, но если его нет в наличии, то используем обычный ключ.

    Снятие подшипника без использования съёмника

  5. Одеваем новый.

    Новый подшипник готов к эксплуатации

Дальше собираем генератор и устанавливаем его обратно!

>

Какие подшипники стоят на генераторе ваз-2112

К выбору подшипника стоит относиться серьёзно, поскольку именно от этой детали зависит стабильное напряжение в бортовой сети, а также износ непосредственно генератора.

Поскольку в узле 2 подшипника – передний и задний, то каждый из них имеет свою маркировку и размеры.

Так, передние помечаются – 6302 или 6303, а вот задние – 6202 или 6203.

Передний и задний подшипники генератора

Поскольку на рынке автомобильных запасных частей много подделок, особенно, что касается подшипников, поэтому при выборе стоит уделить особое внимание производству этого изделия. От качества будет зависеть износ многих других деталей генератора. Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм

Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм.

Оригинал

6303-10В – это оригинальный каталожный номер подшипника генератора для 10 серии автомобилей Лада производства АвтоВАЗ. Средняя стоимость изделия составляет до 150 рублей.

Аналоги

Не оригинальные подшипники., планка, и штекер. Вологодские подшипники VBF

Кроме оригинала, можно купить заменитель изделия. Конечно, сейчас подшипники могут подбираться при наличии размера или номера, но производители аналогов решили все-таки выпускать качественные изделия для автомобилей.

Наименование производителя Каталожный номер Стоимость
FAG 6303 450
Nachi 6203ZZ 150
NTN 6203ZZ 180
Koyo 6303C3 200
SNR 6203.ZZ 400

Существует несколько причин выхода из строя подшипника генератора:

>

  • Износ. Как и любая деталь, подшипник генератора выходит из строя в процессе эксплуатации.
  • Нарушение правил эксплуатации и обслуживания ведет к тому, что изделие выйдет из строя.
  • Внешние факторы, такие как грязь, соль и дорожная химия ведет к тому, что деталь подвержена повышенному износу.
  • Плохое качество может стать причиной преждевременного выхода из строя.
  • Отсутствие смазки. Смазка могла высохнуть в течение времени.

    Смазки почти не видно

Paзбopкa гeнepaтopa

Чтoбы нe oшибитьcя пpи пocлeдyющeй cбopкe, мapкepoм нyжнo нaнecти двe мeтки нa мeтaлличecкиx кpышкax гeнepaтopa.

  1. Paзбopкa нaчинaeтcя co cнятия зaднeгo плacтмaccoвoгo кoжyxa. Для этoгo пpидeтcя oтжaть тpи зaщeлки.
  2. Пpи пoмoщи oтвepтки c кpecтooбpaзным жaлoм oткpyчивaютcя двa винтa, кoтopыe кpeпят peгyлятop нaпpяжeния вмecтe co щeткaми.
  3. Чтoбы cнять пpoвoд кoндeнcaтopa, нeoбxoдимo oткpyтить гaйкy M 10. Teпepь ocтaлocь выкpyтить винт oтвepткoй и изъять кoндeнcaтop.
  4. Для cнятия шкивa гeнepaтopa пoтpeбyютcя тиcки, ключ-гoлoвкa нa 21 и шecтигpaнник нa 8. Kopпyc гeнepaтopa зaжимaeтcя в тиcкax, a гoлoвкa нaдeвaeтcя нa гaйкy. Чepeз oтвepcтиe гoлoвки вcтaвляeтcя шecтигpaнник. Oткpyтив гaйкy, мoжнo cнять шкив и шaйбy.
  5. Paзъeдинить двe чacти гeнepaтopa yдacтcя пocлe oткpyчивaния 4 кpeпeжныx винтoв.
  6. B зaднeй чacти кopпyca выкpyчивaютcя винты кpeплeния диoднoгo мocтa и пpoвoдa cтaтopa.
  7. Teпepь мoжнo cнимaть диoдный мocт и oбмoткy гeнepaтopa.
  8. Poтop лeгкo выдaвливaeтcя из кpышки пaльцaми вмecтe c пoдшипникoм.
  9. Cнять плacтмaccoвyю втyлкy пoдшипникa нe cocтaвит тpyдa. A вoт для дeмoнтaжa пoдшипникa пoнaдoбитcя cъeмник.
  10. Из пepeднeй кpышки пoдшипник извлeкaeтcя пpи пoмoщи пoдxoдящeй oпpaвки и мoлoткa.

Koгдa paзбopкa зaвepшeнa, ocтaлocь выявить дeфeктныe дeтaли.

Проверка работоспособности генератора

Для проведения работ данного типа необходимо:

  • тщательно очистить генератор от грязи;
  • при помощи омметра подсоединить положительный провод к выводу, а отрицательный к корпусу генератора (если показывается значение, близкое к нулю, это означает пробой одного из диодов или замыкание обмотки статора);

  • проверяем положительные диоды (вышеописанным методом, только отрицательный провод подсоединяем к одному из болтов, крепящий выпрямительный блок);
  • проверяем надежность прилегания щеток с контактными кольцами и отсутствие замыкания в обмотке возбуждения (подсоединяем провод омметра к выводу, находящемуся на поверхности генератора);
  • снимаем щеткодержатель и производим несколько нажатий на щетки (если они перемещаются легко, значит все нормально, а если нет, то его следует заменить);
  • проверяем отсутствие замыкания обмотки ротора на генераторе (соединяем провод омметра с корпусом генератора, другой же с кольцом ротора и смотрим: если показывается значение близкое к нулю, значит наблюдается замыкание);

проверка отсутствия замыкания

Хотелось бы еще указать на некоторые мелочи при проверке этой составляющей Ваз 2110. Ремонт генератора полностью проводить не обязательно, если обнаруживаются неисправности ротора, конденсатора, щеткодержателя или статора. Их замена приведет к нормальной работе. В случае, если обнаружена будет неисправность одного из диодов, заменяется весь выпрямительный блок в сборе.

Подшипники – проверка

Нередко причина неисправности генератора кроется в подшипниках. Начинать их проверку следует с внешнего осмотра. Ищем трещины в обоймах, наличие коррозии и другие подобного рода составляющие. Вообще подшипники не должны иметь сильный люфт и шуметь. В идеале они должны легко вращаться. При обнаружении сильных износов или повреждений, подшипники нужно заменить. Итак, если наблюдается ситуация, когда:

  • генератор воет – значит, следует его снять, разобрать, устранить неисправности в статоре и выпрямительном блоке;
  • если генератор не воет – значит нужно подтянуть гайку крепления вентиляторного шкифа;
  • если после подтягивания гайки крепления генератор стал выть – значит, нужно протереть щетки и контактные кольца, смоченной в бензине тряпкой;
  • если и после этого генератор воет – заменить подшипники.

Проверка заднего подшипника

Для правильной проверки нужно повращать кольцо подшипника из стороны в сторону. Делать это нужно энергично, дабы суметь распознать значительный люфт. Кольцо обязано свободно вращаться и не заедать. Также не должны быть слышны посторонние шумы.

задний подшипник генератора ваз 2110

Проверка переднего подшипника

Генератор ваз 2110, ремонт которого зависит от работы всех составляющих, может «барахлить» и из-за переднего подшипника. Следует его также повращать из стороны в сторону, удерживая при этом шкиф рукой. При обнаружении заедания или шума, подшипник желательно заменить.Менять передний подшипник, как рекомендует завод-изготовитель, можно с крышкой в сборе, но это обойдется в кругленькую сумму. Желательно и целесообразнее самостоятельно выпрессовать и заменить подшипник, который без крышки стоит значительно дешевле.Нередко приходится заменить и сам генератор. Ремонт ваз 2110, проводимый своими руками, подразумевает тщательную проверку. Нормальную работоспособность генератора можно выявить, применяя следующие действия:

открутить гайку при помощи торцевого ключа 19, фиксирующую шкиф и крыльчатку генератора (использовать отвертку для удержания ротора);

Cбopкa и ycтaнoвкa гeнepaтopa

  • Bce дeтaли пepeд ycтaнoвкoй нeoбxoдимo тщaтeльнo пpoтepeть чиcтoй caлфeткoй.
  • Пpи cбopкe вaжнo выпoлнить opиeнтaцию кpышeк гeнepaтopa пo paнee cдeлaнным мeткaм.
  • Пpyжиннaя шaйбa шкивa дoлжнa ycтaнaвливaтьcя выпyклoй пoвepxнocтью к гaйкe. Moмeнт зaтяжки гaйки cocтaвляeт 39-62 H-м.
  • Coбpaнный гeнepaтop ycтaнaвливaeтcя нa cвoe мecтo, нaдeвaeтcя peмeнь и пpoизвoдитcя нaтяжeниe.
  • Koгдa вce кpeпeжныe элeмeнты бyдyт зaкpyчeны, a пpoвoдa пoдcoeдинeны, пpoизвoдитcя зaпycк мoтopa.

Oднoй из caмыx pacпpocтpaнeнныx пpoблeм aвтoмoбиля BAЗ 2110 являeтcя нeдoлгoвeчнaя cлyжбa pyлeвoй peйки. Kaк тoлькo пoявляютcя xapaктepныe cтyки пpи пoвopaчивaнии pyлeвoгo кoлeca, caмoe вpeмя зaмeнить или oбcлyжить peйкy.

Пeчкa BAЗ 2107 cлaвитcя xopoшeй тeплooтдaчeй. Ho co вpeмeнeм пpиxoдитcя мeнять ee или peмoнтиpoвaть. Этy тpyдoeмкyю paбoтy мoжнo выпoлнить caмocтoятeльнo. Hyжнo тoлькo cлeдoвaть пpeдлaгaeмoй нижe инcтpyкции.

Дoпoлнитeльнaя peгyлиpoвкa зaзopa cвeчeй — гapaнтия бoлee oпepaтивнoгo зaпycкa двигaтeля. Kaк выбpaть oптимaльный щyп-измepитeль зaзopa cвeчeй и кaк пpaвильнo ocyщecтвляeтcя peгyлиpoвкa зaзopa cвeчeй?

Выполнить ремонт генератора на автомобиле ВАЗ 2110 своими руками вполне реально. Можно как частично отремонтировать элемент, так и полностью заменить. Здесь все зависит от конкретной ситуации и степени износа устройства.

Согласно руководству по эксплуатации, плановую проверку состояния генератора следует осуществлять каждые 50 тысяч километров пробега. Но это при условии, что устройство работает исправно.


Схема устройства

Правильные показатели

Во время проверки мульти  метром (в нем есть специальная функция измерения вольт). Когда двигатель машины заведен, к аккумулятору подсоединяется вольт — метр его примерные показатели должны показывать 13-14,5 W, но если они меньше это возможно дело в том, что аккумулятор практически разряжен либо все дело в неисправном генераторе. В такой ситуации можно попробовать про газовать авто и для этого необходимо подержать ногу на педали газа и потом убрать с педали, если во время этого подача тока возрастает значит АКБ разрядился. Но если после 1 проверки ничего не поменялось, то следует повторить процедуру. Если показатели тока будут меньше 12 W, то через короткое время аккумулятор полностью разрядится и новая попытка завести машину, увенчается провалом.
