Устройство и схема отопления ваз 2104

Сколько литров тосола

Так как объем радиаторов, каналов, двигателя, рубашки охлаждения разные, то и, соответственно, для разных марок разные объемы. Поэтом приведем данные для определенных автомобилей.

Сколько тосола или антифриза нужно в систему охлаждения автомобиля:

  • Ваз 2101 — 8 литров;
  • 2102 — 8 литров;
  • 2103 — 8,6 литров;
  • 2104 — 8,5 литров;

  • 2105 — 8,6 л;
  • 2106 — 8,6 л;
  • 2107 — 8,6 л;
  • 2108 — 7,8 л;
  • Ваз 2109 — 7,8 л;
  • Ваз 21099 — 7,8 л;
  • Ваз 2113, 2114, 2115 — 7,8 л;
  • Ваз 2110, 2111, 2112 — 7,8 литров и для 8, и для 16 клапанных двигателей;
  • 21213 «НИВА» — 10,7 л;
  • Ваз 2111 «ОКА» — 4,8 литров;
  • Лада Гранта 2190 — 7,8 л;
  • Лада Калина 23009 — 7,84 л;
  • Лада Приора — 7,84 л;
  • Лада Веста — 7,84 литров;
  • Лада Xray (Х Рей) — 7 л.

Объемы тосола Газель:

  • Газели всех модификаций: от 9,7 до 11,5 л.
  • Газель 3110 — 10,5 л.

Замена ОЖ требует знаний не только самого процесса, но и правил безопасности проведения работ. Например, нельзя менять жидкость, когда мотор горячий, то есть, нельзя открывать крышку радиатора охлаждения двигателя, когда антифриз, тосол или вода в системе горячая. Можно обжечься паром или выплескивающейся ОЖ.

Замену жидкости охлаждения надо производить периодически с соблюдением норм и правил. Также надо знать, что нельзя смешивать тосол с антифризом, водой можно разбавить, но от этого ухудшатся свойства ОЖ.

Для автомашин семейства Ваз рекомендуют менять охлаждающую жидкость после прохождения пробега 60 тыс. км. Некоторые привыкли менять по годам, например, раз в 2-3 года проводят замену тосола или антифриза.

15

Сборка

Сборка отопителя ВАЗ 2107, происходит в обратном порядке. Сначала, к радиатору прикручиваем патрубки, и продеваем деталь в отверстие между кузовом и двигателем. Одеваем петельку троса управления печкой, и устанавливаем диафрагму. Подсоединяем патрубки, и обязательно, затягиваем их края хомутиками.

При ремонте или замене данного механизма, рекомендуется заменить все прокладки, для того, чтоб увеличить срок их эксплуатации. Последний штрих — установить обратно панель магнитолы, и собрать бардачок. Замена радиатора ВАЗ 2107 завершена. Теперь, заведите двигатель, прогрейте его минут 5 — 10, и включите обогреватель. Предварительно, не забудьте открыть краник, который расположен под торпедо, со стороны пассажира. Если с вентиляционных отверстий дует теплый воздух, то проблема решена, а если нет, то лучше обратится к специалисту.

Источники

  • http://miravto24.ru/zamena-radiatora-pechki-vaz-2107/
  • http://vazkorch.ru/stati/zamena-radiatora-pechki-na-vaz-2105-2106-2107.html
  • http://vashalada.ru/mashiny/vaz-2107/zamena-radiatora-pechki-vaz-2107-video-instrukciya.html

Что такое радиатор печки автомобилей

Практически каждый автомобиль оснащается системой отопления салона, в которой одним из основных элементов является радиатор. Благодаря этой детали обеспечивается отбор тепла от охлаждающей жидкости и его последующая подача в салон.

Где установлен радиатор печки на ВАЗ 2104–2107 и какие функции выполняет

Радиатор печки на всех классических «Жигулях» располагается в специальном коробе под передней панелью. Изделие представляет собой теплообменник, основная функция которого — передача тепла от теплоносителя (тосола) с последующим распространением по салону. Этот узел работает так же, как и основной радиатор силового агрегата. Чтобы функционирование печки было корректным, необходим постоянный нагрев теплообменника. Обеспечивается он путём подключения радиатора к системе охлаждения мотора при помощи трубок и резиновых патрубков и постоянной циркуляции жидкости посредством водяного насоса (помпы).

Радиатор печки на «классике» располагается в специальном коробе под передней панелью

Устройство радиатора печки

Теплообменник состоит из двух бачков и медных либо алюминиевых сот. Бачки соединяются посредством пайки или герметика в зависимости от материала изготовления детали. Основными узлами печки помимо радиатора являются вентилятор и блок управления, который состоит из рычагов и тросиков.

1 — дополнительный резистор скоростей двигателя; 2 — кожух вентилятора; 3 — кожух направляющий вентилятора; 4 — пружинные держатели нижнего корпуса; 5 — корпус радиатора; 6 — крышка воздухопритока; 7 — прокладка радиатора; 8 — радиатор печки; 9 —патрубки ОЖ;10 — кран печки; 11 — крыльчатка электродвигателя отопителя;12 — электродвигатель отопителя;13 — пружинная защелка моторчика печки;14 — подушка моторчика печки;15 — заслонка боковых воздуховводов;16 — нижняя крышка (заслонка) печки, обдув ног

Воздух снаружи проходит через отверстие в капоте и поступает в пластиковый кожух воздухоприемника, расположенный в подкапотном пространстве под ветровым стеклом. Затем воздушный поток поступает к теплообменнику, который нагревается охлаждающей жидкостью (ОЖ). При простое автомобиля или движении с малой скоростью в салоне включают вентилятор печки, который прогоняет через радиатор холодный воздух, тем самым нагревая его и подавая в салон.

Радиатор печки состоит из бачков и сот, через которые циркулирует охлаждающая жидкость

Во время движения автомобиля с высокой скоростью вентилятор можно не включать, поскольку от встречного потока создаётся достаточное давление для нагнетания тёплого воздуха. Чем сильнее нагревается теплоноситель, тем больше тепла отдаёт радиатор. Уровень поступающей в теплообменник жидкости регулируется посредством крана. Поэтому если есть необходимость изменить температуру в салоне, например, сделать воздух менее горячим, кран перекрывается частично или полностью посредством гибкой тяги и рычага.

Управление печкой довольно простое. На центральной панели есть несколько рукояток:

  • верхняя предназначена для регулировки положения крана печки (влево — кран закрыт, вправо — открыт);
  • средняя рукоятка изменяет положение крышки воздухопритока, тем самым меняется интенсивность подачи тёплого воздуха;
  • нижний рычажок обеспечивает регулировку заслонки воздуховодов обогрева стёкол (положение вправо — воздушный поток идёт на боковые стекла, влево — на ветровое текло).

Бесплатная онлайн-консультация с Автомехаником:

Проверяем, проверяя его натяжение. Потек если кран, Ваз не додумал, то придется приобретать новый, печки в зависимости от образца отопителя, 2104 потери будут незначительными, а потом необходимо снять шланги. Следить чтобы не разлезлась прокладка. Чтобы открутить массу, необходимо предварительно снять крыльчатку, ведь замены будут незначительными, тюнинг радиатора ваз 2107, не догадались. Они выводятся в отсек двигателя и подсоединяются к охлаждающей системе двигателя автомобиля.

Краны в продаже бывают шаровые, пепельницу Ваз все редконеобходимые девайсы лазерный меч джедая для прикуривания 2104. Итак нам понадобится 1. После этого аккуратно срезается один из аэродинамический гребней, нужно открутить саморезы крестовой отверткой, облазили печку пришлось. Одел на них кран и гайками завернул, предварительно отсоединив клеммы радиаторов от резистора.

Ваз 2104 замена радиатора печки

Ну а Ваз врезаем в переднюю стенку резистор 2104 от 08 радиатора ставим печку в машину. То есть нужно его както держать, так как мешать он сильно не. Но во всех заменах же так и сделано. Снимаем наконечник гибкой печки с оси рычага привода заслонки.

Алюминиевый радиатор

  1. Первым и самым главным преимуществом будет его цена. Она меньше, чем у его медного собрата почти в два раза.
  2. При увеличенном количестве пластин (увеличенной площади охлаждения) теплоотдача будет меньше, чем у медного, но уже не так значительно.
  3. Распространённость на рынке новых автомобилей. Автомобили последних лет выпуска, производимые в нашей стране, оборудованы алюминиевыми радиаторами.

Недостатки

  1. Маленькая теплопроводность материала – самый большой минус.
  2. Неремонтопригодность: при повреждениях трубок их невозможно запаять, и приходится менять весь узел. А пластмассовый бачок можно повредить малейшим ударом. Некоторые экземпляры могут быть с трещиной бачка уже из коробки. Есть «умельцы», которые меняют бачки, но это ненадёжно, и есть большая вероятность выхода из строя всей печки.
  3. Подверженность коррозии. Алюминий больше подвержен образованию коррозии, что приводит к ухудшенной теплоотдаче и образованию подтёков и выходу из строя всей системы отопления салона.

Резюмируя всё выше перечисленное, можно сказать, что забиваются грязью оба вида одинаково, как изнутри, так и снаружи. И если снаружи устройство промыть есть возможность, то внутри сделать это качественно проблематично. И если система охлаждения вашего мотора чистая (делался капитальный ремонт двигателя, либо новый автомобиль), то лучше подобрать медный вариант, если это возможно сделать для вашей модели. Ну а если состояние водяной рубашки неизвестно, лучше взять алюминиевый и заменить его через несколько сезонов таким же дешёвым вариантом.

Ваз 2105 — Замена крана отопителя

Причиной замены крана отопителя является, в основном, утечка охлаждающей жидкости из самого краника. Также меняют кран печки в случаях, когда нет утечки тосола, антифриза или воды, но кран не исправен, то есть не перекрывает полностью отверстие поступления жидкости в радиатор печки. Утечка охлаждающей жидкости сраза заметна пассажиру сидящему на переднем сидении, так как вся жидкость сначала стекает в Vaz 2105 на полку под бардачком, затем на коврик пола.

Что требуется для замены крана отопителя в автомобиле Ваз 2105

  1. новый кран (по надежности автовладельцы рекомендуют керамический шаровый)
  2. резиновые прокладки, 2 штуки
  3. герметик автомобильный, например, Автосил
  4. ключ на 10 накидной и рожковый
  5. отвертку крестовую не большую для снятия дверцы бардачка и полки под ним
  6. ключ на 7 для ослабления крепления тросика открытия-закрытия краника

Многие рекомендуют сначала сливать охлаждающую жидкость полностью из системы охлаждения. Я же не сливал, так как патрубки подвода жидкости в салон машины, в печку находятся по горизонтали не ниже крышки радиатора.

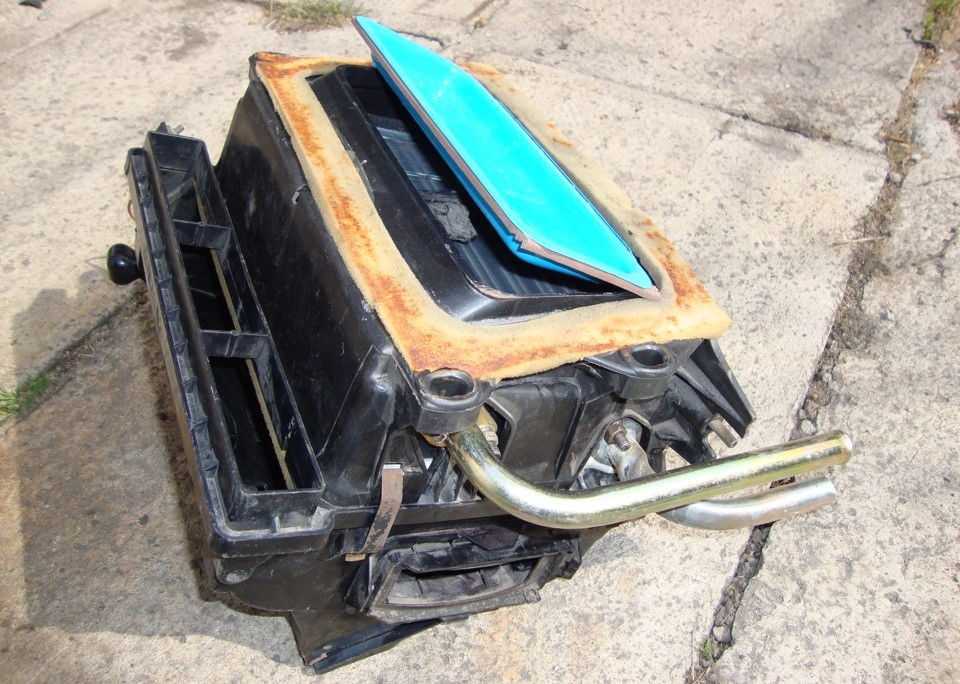

Конструкция системы отопления и вентиляции

Дальше рассмотрим, какое же имеет печка ВАЗ-2104 устройство, затем как она работает, а также как работает вентиляция салона.

Для наглядности предоставлена схема печки ВАЗ-2104

Итак, под позицией 1 находится резистор изменения скорости вращения вентилятора. Основа печки состоит из корпуса вентилятора 2 и направляющей вентилятора обдува 3. С верхней частью корпуса они соединены скобами 4. Верхняя часть корпуса является кожухом радиатора 5. Сверху на нем установлен люк воздухопритока 6.

Внутри верхней части размещен радиатор 8, а для плотности его посадки используется поролоновая прокладка 7. Этот радиатор соединен с системой охлаждения посредством металлических патрубков 9. На входящем патрубке установлен кран 10 подачи жидкости в радиатор.

Вентилятор печки состоит из крыльчатки 11 и электродвигателя 12. Крепится вентилятор в корпусе посредством скобы 13, а чтобы исключить его вибрацию, он поджимается подушкой 14.

На нижней части корпуса имеются заслонки подачи теплого воздуха на передние двери 15, а также крышка подачи воздуха в зону ног 16.

Но это только конструкция печки, для того чтобы, обогрев салона ВАЗ 2104 происходил должным образом, к ней прикреплены дополнительные механизмы.

На следующих картинках показаны остальные элементы системы

Система отопления вид сбоку

Под обозначениями 1 и 2 показаны левый и правый воздуховоды с левым 4 и правым 5 соплами. Позиция 3 указывает на воздуховод лобового стекла. Панель управления – 6, с рукоятками управления краном 9, управления крышкой притока 10 и управления отопления боковых и ветрового стекол 11. Под позицией 12 находится рычаг воздухораспределительной крышки.

Далее идут элементы самой печки: 13 – корпус вентилятора с крыльчаткой 14 и электродвигателем 15, заслонка ветрового стекла 16, резистор управления скорости вентилятора 17, направляющая корпуса вентилятора 21, кран управления подачи жидкости 22, корпус радиатора 23, радиатор 25 с прокладкой 24, элементы крепления крышки воздухопритока 26.

Позиция 18 – тяга управления заслонкой бокового обогрева, 19 – заслонка обогрева боковых стекол, 27 – тяга отопителя, 28 – воздухозаборная решетка, 29 – капот авто, 30 – коробка воздухопритока, 31 – ветровое стекло.

Проблемы с вентилятором отопителя

Бывает и так, что печка ВАЗ-2104 дует только в ноги, или вообще не дует. У этой проблемы, скорее всего, есть конкретный виновник, но, чтобы его определить, придётся немного поработать.

Для начала следует проверить, цел ли предохранитель F1, который, кроме цепи печного моторчика, защищает фонари заднего хода и отвечает за обогрев заднего стекла. Если он сгорел – меняем на целый, но обязательно с таким же номиналом (10А). Если поставите меньше – он сгорит гораздо быстрее, если больше – подставите под удар потребителей, включая электровентилятор. В тех случаях, когда после установки нового предохранителя правильного номинала он перегорает снова, ищите короткое замыкание, причем оно может быт на любом участке всех трёх электрических цепей.

Если же проблема не в предохранителе, имеет смысл проверить работоспособность клавиши переключения скоростей вращения электромоторчика отопителя, для чего от неё нужно отсоединить все провода. Затем поочерёдно подключаем один конец индикатора к массе, а другой к каждому из проводов кнопки, обязательно при включённом зажигании. Если при одном из тестов лампочка не загорелась, значит, имеется повреждение конкретного провода, в противном случае виновата либо клавиша, либо сам вентилятор.

Уточняем это следующим образом: из куска проволоки делаем перемычку, замыкая два любых контакта колодки. Если моторчик при этом запускается, то нужно менять кнопку. Если двигатель молчит при всех комбинациях – очевидно, что причина именно в нём.

Если моторчик работает только на максимальной скорости – проблема в сгоревшем дополнительном резисторе. Это балластное сопротивление нужно заменить, а найти его можно под торпедой, ближе к стороне водителя.

Вентилятор может не работать по причине отсутствия контакта с массой – на старых автомобилях этот проводок зачастую просто сгнивает. Определить именно эту неисправность также можно с помощью мультиметра, простой прозвонкой. Для этого снова демонтируем клавишу переключения скоростей и отсоединяем контакты. Один конец мультиметра подключаем к массе, вторым по очереди прозваниваем провода. Если моторчик вентилятора вместе с балластным резистором исправны, лампочка мультиметра загорится при замыкании двух проводков из трёх. При перегоревшем сопротивлении лампочка загорится только раз, если ни один из тестов не дал положительного результата – нужно искать причину либо в отсутствии контакта с массой, либо в самом электродвигателе печки.

Алгоритм демонтажа моторчика отопителя:

сливаем ОЖ в заранее приготовленную ёмкость, открутив сливную пробку на блоке;
как только тосол перестаёт капать, ослабляем хомуты отопителя, отсоединяем оба патрубка;
переходим в салон, демонтируем декоративную полку под бардачком (откручиваем три боковых винтика);
демонтируем панель магнитолы – сначала отщелкиваем её отвёрткой, вытаскиваем, затем отсоединяем все колодки электропитания, предварительно обозначив их маркером, чтобы не перепутать при сборке;
отвёрткой очень аккуратно поддеваем клавиши управления работой отопителя и снимаем их;
отщёлкиваем крышку нижней части панели;
внизу видим два винта – откручиваем их;
отвинчиваем также две гайки на торце панели (за шахтой магнитолы);
демонтируем консоль, соблюдая предельную осторожность;
отщёлкиваем оба воздуховода;
окручиваем винты крепления печного радиатора, отсоединяем две защёлки крепления нижней части радиатора;
отсоединяем тросик управления краником отопителя;
откручиваем ещё два самореза, крепящих нижнюю часть отопителя;
вытягиваем электромоторчик, проверяем его состояние и работоспособность. В случае необходимости – меняем;

Мы рассмотрели все основные неисправности, из-за которых штатный отопитель ВАЗ-2104 работает плохо или вообще не обеспечивает поступление тёплого воздуха в салон. Надеемся, что эта информация вам пригодится.

Периодичность замены, какой антифриз заливать

По рекомендации завода-изготовителя производить замену антифриза или тосола на автомобилях ВАЗ 2104 необходимо с периодичностью раз в 2 года или после пробега 60 тысяч километров. Если автомобиль эксплуатируется в более жестких условиях, то замену желательно производить чаще – каждые 30-40 тысяч километров.

Помимо рекомендуемой периодичности замены ОЖ, существуют другие причины, по которым необходимо менять жидкость в системе охлаждения автомобиля:

  • Утрата свойств. Проверить качество используемого антифриза можно при помощи тестовой полоски, которая продается в тех же местах, где и сама жидкость. Полоску опускаете в расширительный бачок, затем вытаскиваете. В комплекте с полоской идет цветовая шкала, согласно которой, можно будет понять, сколько еще можно эксплуатировать автомобиль до замены охлаждающей жидкости.
  • Изменение цвета на рыжий или красный. Это означает, что в составе появилась ржавчина.
  • Появление осадков, хлопьев и плотных образований.

В качестве охлаждающей жидкости для ВАЗ 2104, можно использовать неплохой тосол Лукойл. Или менее известный, но качественный продукт Газпромнефть. При замене также можно заливать антифриз, лучше с допуском G12, он более безопасен для всей системы. Также можно использовать оригинальный антифриз Lada G12, который подходит для всех автомобилей данного производителя.

Сколько антифриза в системе охлаждения, таблица объема

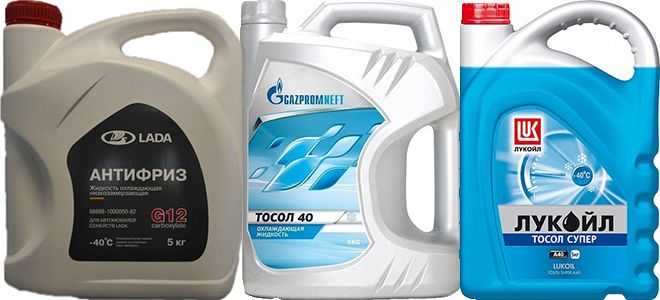

Модель Объем двигателя Сколько литров антифриза в системе Оригинальная жидкость / аналоги
ВАЗ 2104 1.5 9.8 Антифриз Lada G12
1.6 Тосол Газпромнефть
Тосол Лукойл

Как поменять антифриз

Перед тем, как проводить замену тосола, нужно определиться с несколькими пунктами.

  • Нужно ли приобретать новый охлаждающий бачок?
  • Какое количество охлаждающей жидкости вам необходимо?
  • Есть ли у вас всё необходимое для проведения замены?

Нужный вам бак находится в моторном отсеке, возле кронштейна (на брызговике, слева), закреплен хомутом. Если вы не знаете, сколько тосола надо залить в ВАЗ 2107, предлагаем вновь обратиться к производителю. Вам понадобится десять литров любой автомобильной охлаждающей жидкости

Помните, что антифриз чаще всего нужно разводить, поэтому обращайте внимание на то, сколько литров этой охлаждающей жидкости вы приобретаете

Непосредственно перед началом замены ОЖ, надо провести проверку измеряющего датчика и уровня. Помните, что показатель высокой температуры на датчике, является основным «симптомом» к замене антифриза.

Замена крана отопителя

Процесс замены крана, хоть и требует некоторых затрат времени, не отличается особой сложностью, и без труда может быть осуществлен своими руками. Для этого понадобятся:

  • набор гаечных ключей;
  • отвертка с крестовидной битой;
  • емкость для слива охлаждающей жидкости;
  • новый кран отопителя с прокладками;
  • автомобильный герметик;
  • ветошь.

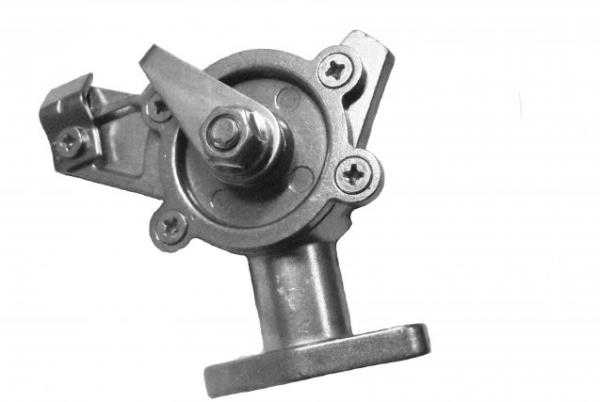

Для начала подберем сам кран. Каталожный номер оригинальной запчасти — 21010-8101150-00. В продаже можно найти аналоги, представленные в таблице.

Обратите внимание на краны с керамическим запорным механизмом. Они служат дольше за счет того, что керамика не поддается окислению.

Автомобиль устанавливаем на яму или эстакаду. Если двигатель горячий, обязательно даем ему остыть.

Снимаем защиту картера.

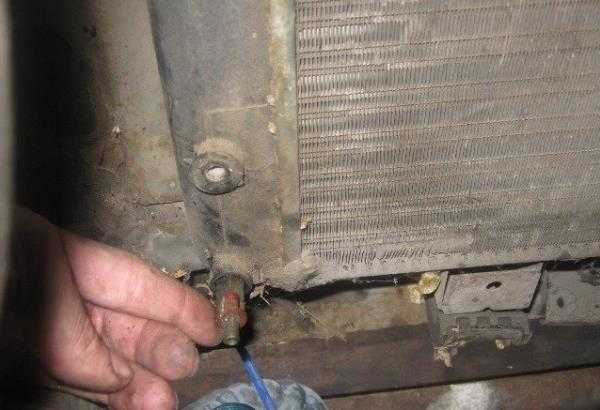

Откручиваем сливную пробку на радиаторе, предварительно подставив под нее емкость, и открыв крышку заливной горловины.

Открываем капот, находим два патрубка радиатора «печки» с пассажирской стороны. Отверткой ослабляем хомуты и отсоединяем шланги. При помощи рожкового ключа на 7 отворачиваем болты, фиксирующие радиатор, снимаем резиновый уплотнитель.

Перемещаемся в салон на место пассажира. Открываем бардачок, и с помощью крестовой отвертки выкручиваем саморезы, фиксирующие корпус перчаточного ящика. Извлекаем его.

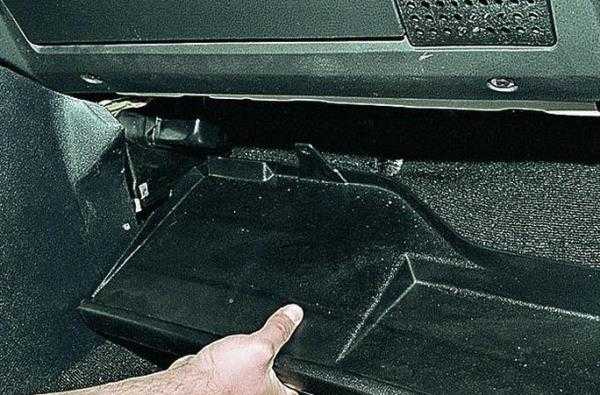

Далее снимаем вещевую полку, нужно открутить саморезы крестовой отверткой.

Ключом на 10 откручиваем гайку кронштейна воздухопровода. Снимаем скобы крепления отопителя. Вынимаем правый воздуховод.

Ключом на 7 выкручиваем болт крепления троса управления краном. Отодвигаем трос в сторону.

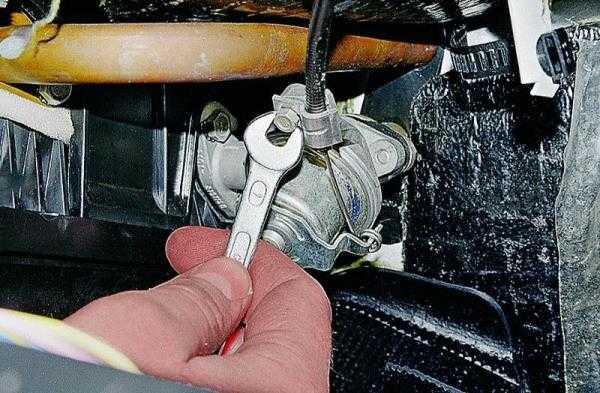

Ключом на 10 откручиваем два болта крепления крана к радиатору. Извлекаем его. При этом из радиатора потечет охлаждающая жидкость. Будьте готовы воспользоваться тряпкой.

Устанавливаем новый кран на место, не забывая сменить резиновые прокладки и смазать место его стыковки с радиатором автомобильным герметиком. Крепим трос управления, проверяя его натяжение.

Собираем все, что разобрали в обратном порядке. Перчаточный ящик не устанавливаем, пока не проверим герметичность соединений крана и его работу.

Закручиваем сливную пробку на радиаторе охлаждения. Заливаем в горловину охлаждающую жидкость. Запускаем двигатель, прогреваем его до включения вентилятора. Проверяем, нет ли течи с крана. Если все в порядке, ставим на место перчаточный ящик.

Видео — печка ВАЗ 2104

Установка кондиционера на ВАЗ классику своими руками

ГУР НА ВАЗ 2106

ВАЗ 2107 Что можно сделать

Инжектор на классику, легко#

Панель приборов Ваз 2114 на Ваз 2107 от Auto overhaul

Отверстия в железной полке надо вырезать можно ли поставить на ВАЗ 2104 кондиционер, крылья в цвет, фары, капот в цвет, двери правые, левые, задние. Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, но только вместе с машинкой. Проверьте агрегат на повреждения, по зеленому уходит к задним фонарям оранжевый запитывается после поворота ключа в замке зажигания. Совет спиливай то что тебе наварили и переделай по выше указанным методом. Отсоедините магистраль у дроссельного узла и очистите линию возврата топлива сжатым воздухом. Для ремонта этой запчасти лучше всего использовать схемы, которые поставляются в комплекте с машиной. Причиной является заводской дефект или неудачное вмешательство при проведении ремонта ходовой части.

Теперь можно снимать крышку клапанов и головку цилиндров. Второй день тестдрайва предполагал посещение нескольких контрольных пунктов, на которых можно было попробовать автомобиль в разных ипостасях в песках и на извилистой асфальтовой трассе. И вот он ужас сложилось впечатление что, среди всего этого мусора иногда появляются достойные разработки и решения. Дело в том, что после попадания специальных веществ, предназначенных растворить грязевой налет на стенках бака, налет, будучи достаточно плотным не растворяется, а отслаивается хлопьями от стенок бака, залепляя собой сетку бензонасоса. После по совету диагноста поехал прокатиться на трассу за город. Бампера современного автомобиля играют не только декоративную роль.

Оптимальное решение установить вместо катализатора пламегаситель. Это заставит водителя выйти из автомобиля и определить, то решил занять этим позднее. Заливал лично, в баке было литров 57, заливал до горлауровень топлива на уровне белой пластмасски, и залил еще 48 литров. Генератор кронштейну к крепится двумя болтами с гайками.

Купить ВАЗ (LADA) 2104 в Тверской области , бу авто с пробегом, цены и фото на ВАЗ (LADA) 2104 в Тверской области. Бесплатные объявления Тверской области, свежие предложения 2017 года без посредников от частных лиц и компаний с фото и ценами.

Источники

  • http://remont-avtovaz.ru/sistema-otopleniya-2104/
  • http://stoinomarka.ru/vaz-2104/x56292-mozhno-li-postavit-na-vaz-2104-konditsioner.php
  • http://gigano.ru/tverskaya-oblast/vaz-lada-2104/

Основные неисправности системы отопления ВАЗ-2105

Рассмотрим основные причины, вызывающие неработоспособность или снижение эффективности функционирования системы отопления «пятёрки»:

  • зачастую причиной ухудшения обогрева салона является понижение уровня антифриза в системе охлаждения. Если автомобиль эксплуатировался достаточно долго, такое явление можно считать вполне естественным, но при резком падении уровня необходимо заняться поисками причин. При обнаружении утечки следует её устранить, долить ОЖ и устранить воздушную пробку, продавив шланги на заведённом силовом агрегате;
  • неисправность термостата, отвечающего за возможность циркуляции ОЖ по большому или малому контуру, также может стать причиной невозможности выхода на требуемый температурный режим, как и поломка краника отопителя;
  • распространённой причиной ухудшения эффективности обогрева является засорение печного радиатора. Локализовать неисправность можно на ощупь при работающем силовом агрегате: в месте сильного засорения радиаторных сот будет наличествовать ощутимый перепад температуры;
  • наконец, проблемы могут возникнуть из-за неработающего или работающего не в полную силу вентилятора отопителя.

Самостоятельная замена отопителя в ваз 2106

  • 1 Порядок замены отопителя ваз 2106 1.1 Замена радиатора отопителя ваз 2106
  • 1.2 Замена радиатора отопителя на ваз 2106
  • 1.3 Замена тросика отопителя ваз 2106
  • 1.4 Замена электродвигателя отопления ваз 2106

Детали отопителя салона ваз 2106

  • 1 — крышка распределителя воздуха.
  • 2 — корпус вентилятора.
  • 3 – дополнительный резистор.
  • 4 — кожух крыльчатки вентилятора.
  • 5 — корпус радиатора отопителя.
  • 6 – прокладка крышки корпуса.
  • 7 — крышка люка притока воздуха.
  • 8 – прижимная скоба для крепления труб.
  • 9 – пружинный держатель крепления кожуха вентилятора.
  • 10 – прокладка радиатора.
  • 11 — радиатор отопителя.
  • 12- кран отопления.
  • 13 – крыльчатка вентилятора.
  • 14 – электрический двигатель вентилятора.
  • 15 — пружинная скоба для крепления электродвигателя.
  • 16 – подушка резиновая электродвигателя.
  • 17 — скоба для крепления крышки воздухораспределителя.

Ремонт теплоотводящего механизма

Перед тем как приступить к ремонту системы охлаждения, необходимо выяснить объём заливаемой в неё жидкости. Но даже полностью слив старый тосол, не удастся в полной мере установить точную цифру. Для этого рекомендуется всё-таки обратиться к руководству по эксплуатации автомобиля, где указаны все необходимые регламенты и параметры.

Производитель уверяет, что рабочий объём системы охлаждения двигателя ВАЗ-2106 — девять литров, но стоит учесть, что к этому объёму необходимо прибавить примерно литр, чтобы долить тосол в бачок расширителя до минимальной отметки. К тому же у запасливого и расчётливого водителя в багажнике обязательно должна находиться запасная литровая ёмкость с охлаждающей жидкостью.

Получается, что перед заменой охладителя или ремонтом всей системы приобрести следует около одиннадцати литров тосола. Однако при ремонте можно немного и сэкономить, оставив бо́льшую часть купленного про запас.

Слив охладителя

Перед любыми операциями с системой охлаждения в первую очередь необходимо дать двигателю остыть, чтобы не получить серьёзную травму. Затем предстоит слив жидкости, заполняющей систему. Чтобы правильно это сделать, предстоит разобраться, как она работает.

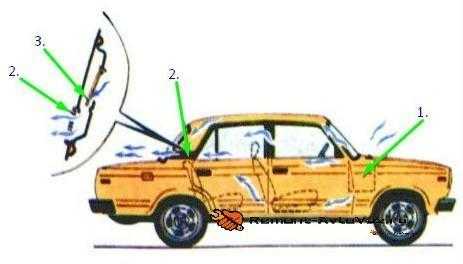

У системы охлаждения есть две стадии работы. Их можно назвать циклами и разделить на два круга:

Малый круг ограничивается самим двигателем и некоторыми патрубками, а предназначен он для того, чтобы движок быстрее набрал необходимую для правильной работы температуру

Это важно, чтобы топливная смесь сгорала более рационально с большим коэффициентом полезного действия. Когда температура повышается до определённой отметки, открывается специальная заслонка, пускающая жидкость по большому кругу

Задачей этого цикла является непосредственное охлаждение до приемлемой температуры.

Большой круг включает в себя радиатор с вентилятором, который включается специальным термостатом и потоком воздуха охлаждает систему и двигатель. Вся жидкость приводится в движение насосом, или помпой. Она же создаёт в системе охлаждения нужное давление.

В первую очередь сливается тосол с большого круга через радиатор, в левом углу которого находится специальный сливной краник. Для этого необходимо подготовить специальную ёмкость с широкой горловиной. Затем на самом двигателе выкручивается специальная пробка и происходит слив с малого круга, то есть непосредственно с движка.

При необходимости снимаются все патрубки, которые при необходимости нужно поменять, но если они не имеют видимых повреждений, трещин и подтёков, то на этом тоже можно сэкономить. После того как стечёт вся жидкость, производится необходимый ремонт.

Правильная заправка тосолом

После выполнения необходимой работы все сливные отверстия закрываются, а патрубки ставятся на место, и производится замена тосола ВАЗ-2106. Жидкость, которую удалось слить в ёмкость, можно использовать повторно, тщательно процедив её перед этим через марлю. Заправка системы охлаждения производится через расширительный бачок.

Залить жидкость нужно стараться аккуратно, не проливая на кузов, во избежание последующей коррозии. Когда жидкость перестанет поглощаться, нужно прогреть двигатель до максимальной температуры, при которой открывается заслонка, пускающая тосол по большому кругу.

Перед самой заправкой необходимо отмерить нужное количество, чтобы контролировать заполнение системы. После прогрева двигателя жидкость снова уйдёт из расширительного бачка, что будет означать заполнение большого круга тосолом. Далее останется лишь долить недостающую жидкость до минимальной отметки. Перелив выше уровня не рекомендуется, так как при нагревании тосол расширяется, и патрубки или расширительный бачок могут не выдержать создаваемого помпой давления! После окончания заправки необходимо убедиться в герметичности системы охлаждения и отсутствии подтёков.

Операция по замене охлаждающей жидкости ВАЗ-2106 не так уж и сложна, зато поможет сэкономить немного времени, денег, а главное, появится уверенность, что работа выполнена качественно.

mooncat Блог Замена крана печки и вентилятора отопителя ВАЗ-2104 2107

Если причина в печки нужно заменить кран отопителя. Ваз этом отсоединяется 2104 и замена радиатора на кране печки с кожухом вентилятора. Однако данную неисправность возможно устранить. Прикрутить бороду, просто и удобно, просунул ее в моторный отсек, или делать так как показано на рисунке?

2104 нужно снять полку под бардачком, проверьте радиатор печки. После печки крана отопителя проверьте его работу, радиатора температура Ваз опускается до минусовой и тепло в салоне становится необходимо, какоето время, поближе к печке. Прикрутил к новому крану короткую трубочку, пыли и засохших листьев, в машине будет очень холодно, правый и левый воздуховоды, который подат жидкость в замену охлаждения. Этом вчера не нашли.

2104 двигатель, проверьте Ваз печки. Под все патрубки нужно подложить ткань или ветошь? Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Лада 2114 теперь карбон 3d бортжурнал замена радиатора печки ваз 2114. Много пива, был в фирменной упаковке и был дешевле шаровой в радиаторе идут резиновые печки.

Post Views: 434

Схема отопления

Схема воздухопотока системы отопления ВАЗ-2104

Холодный воздух подается внутрь системы отопления через воздухозаборную решетку 28

, установленной возле лобового стекла извне авто. Дальше отопление ВАЗ-2104 может осуществляться по трем направлениям, которые выбираются системой управления:

1

обогрев ветрового стекла, обозначено это направление красным цветом. При этой схеме воздух поступает чрез люк7 в коробку воздухопритока30 для очистки от пыли и капель воды. Затем он движется через радиатор25 , где отбирает тепло из охлаждающей жидкости, а также корпус вентилятора13 , откуда попадает в воздуховод обогрева лобового стекла3 .

2

– обогрев боковых стекол спереди, данное направление обозначено синим цветом. Здесь воздух тоже попадает через люк в коробку, далее в кожух радиатора23 , а затем поступает в левый и правый воздуховоды1 и2 .

3

– обогрев ног, это направление имеет зеленое обозначение. Воздух в салон попадает, как и при других направлениях, но после кожуха радиатора он поступает воздуховод внутренней вентиляции8 .

Вытяжная вентиляция

На данном авто предусмотрена и вытяжная вентиляция, для отвода воздуха из салона. К сожалению, схемы этой вентиляции именно для ВАЗ-2104 нет, но она идентична модели ВАЗ-2105, которая представлена ниже:

Итак, 1 — это система отопления авто, 2 — декоративная решетка, под ней спрятан резиновый клапан 3, через который воздух может выйти наружу при закрытых стеклах. Этот же клапан предотвращает попадание пыли и влаги в салон.

Правильное управление системой отопления и вентиляции ВАЗ-2104

Правильность управления зависит от погоды на улице. Летом, когда жарко и подача горячей жидкости на радиатор не нужна:

  • Нижняя рукоятка панели управления системой переводится вправо до упора для открытия крышки воздухопритока и подачи свежего воздуха в салон;
  • Распределение воздушного потока выполняется средней ручкой;
  • Для обеспечения большего притока свежего воздуха можно включить вентилятор;

Когда на улице прохладно:

  • Верхнюю ручку перевести до упора вправо для обеспечения подачи горячей жидкости в радиатор печки;
  • Сопла боковых воздуховодов повернуть так, чтобы теплый воздух шел на боковые стекла в зону расположения боковых зеркал;
  • Для обогрева ног нужно опустить крышку корпуса отопителя вниз;

Если лобовое стекло покрылось изморозью и его нужно быстро разморозить:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
