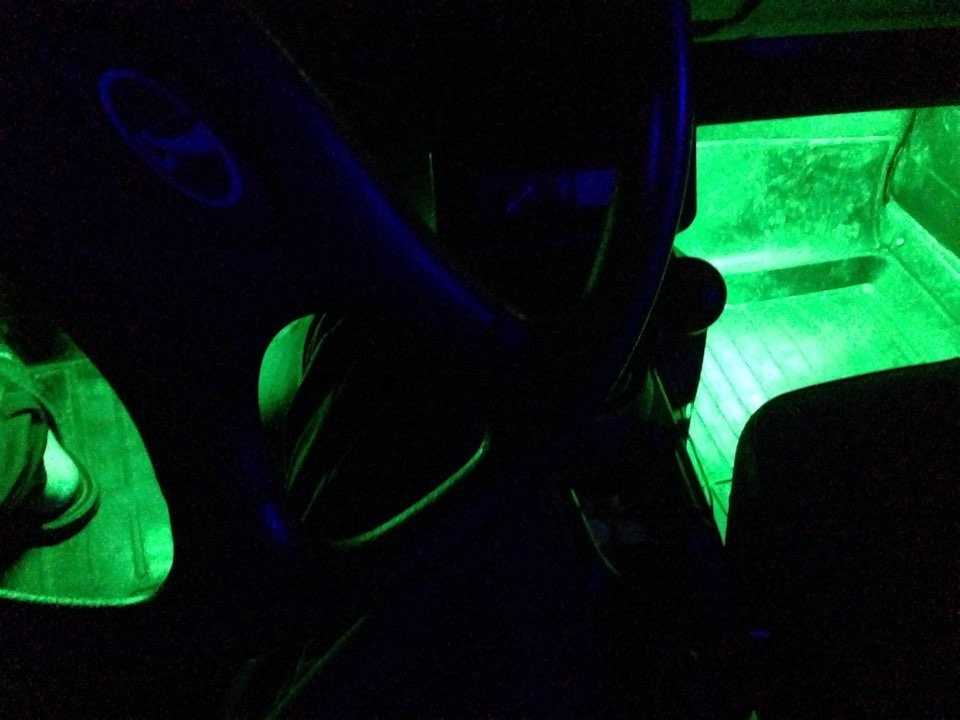

Замена подсветки печки lada 2105 (ваз 2105)

Радиатор и вентилятор отопителя

Следует знать, что для того чтобы в салоне автомобиля пятерки всегда было тепло и уютно, особенно в зимние дни, необходимо суметь увеличить количество подаваемого тепла. А какая деталь непосредственно отвечает за подачу теплого воздуха? Конечно же, радиатор. Но есть проблема — на пятерке вентилятор стоит такой, что смех берет. Он очень мал и просто не способен создавать нужного потока. Что же делать? Для начала давайте сравним вентиляторы на Ваз 2105 и на Ваз 2108. Первый моторчик потребляет 4,5 А ток и имеет частоту вращения в 3000 об/м, а второй 14 А, но крутит 4100 оборотов в минуту. Это уже что-то да говорит. Рекомендуется заменить вентилятор на другой.

Замена вентилятора отопителя ваз 2105

Замена вентилятора отопителя на ваз 2105 проводится следующим образом:

  • извлекается нижняя часть печки (это простой кожух, сверху которого установлен обычный электрический вентилятор);
  • снимается старый вентилятор;
  • срезаем один из аэродинамических гребней, подающих воздух на ноги водителя и пассажира (это делается ввиду того, что моторчик вентилятора Ваз 2108 намного длиннее);
  • также убирается крыльчатка, которая не позволит вентилятору от Ваз 2108 сесть на место;
  • вместо этого ставится самодельный.

Совет. Для того чтобы не убирать крыльчатку, а оставить все как есть, можно воспользоваться другим вентилятором. Подойдет стандартный пятилопастный вентилятор для классики, у которого моторчик в несколько раз мощнее. И вес его намного легче, а ротор нового моторчика вращается сильнее, чем даже у Ваз 2108.

  • увеличиваем дырку крыльчатки в диаметре;
  • засовываем туда новый вал (делаем это очень аккуратно, чтобы не сломать крыльчатку);

  • подключаем вентилятор и проверяем его работу;
  • настраиваем резистор и собираем все в обратной последовательности.

Отопитель ваз 2105 замена вентилятора

Совет. Рекомендуется заменить и резистор на пятерке, установив восьмерочный вариант. Новый резистор обязан обеспечивать тихую работу вентилятора. Также, следует заменить и выключатель вентилятора.

Что такое отопительный прибор печки автомобилей

Фактически каждый автомобиль оборудуется системой обогрева салона, в которой одним из важных элементов считается отопительный прибор. За счёт этой детали обеспечивается отбор тепла от охлаждающей жидкости и его дальнейшая подача в салон.

Где поставлен отопительный прибор печки на ВАЗ 2104–2107 и какие функции делает

Отопительный прибор печки на всех традиционных «Жигулях» располагается в специализированном коробе под передней панелью. Изделие собой представляет теплообменный аппарат, важная функция которого — теплопередача от теплового носителя (тосола) с дальнейшим распространением по салону. Этот узел работает также, как и ключевой отопительный прибор силового агрегата. Чтобы функционирование печки было корректным, нужен постоянный нагрев теплообменного аппарата. Обеспечивается он путём подсоединения отопительного прибора к системе охлаждения мотора с помощью трубок и резиновых патрубков и постоянной циркуляции жидкости при помощи насоса для воды (помпы).

Отопительный прибор печки на «классике» располагается в специализированном коробе под передней панелью

Устройство отопительного прибора печки

Теплообменный аппарат состоит из 2-ух бачков и медных либо металлических сот. Бачки соединяются при помощи пайки или герметика все зависит от самого материала изготовления детали. Ключевыми узлами печки кроме отопительного прибора являются вентилятор и блок управления, который состоит из рычагов и тросиков.

1 — дополнительный резистор скоростей мотора; 2 — кожух вентилятора; 3 — кожух направляющий вентилятора; 4 — пружинные кронштейны нижнего корпуса; 5 — корпус отопительного прибора; 6 — крышка воздухопритока; 7 — прокладка отопительного прибора; 8 — отопительный прибор печки; 9 —отрезки трубы ОЖ;10 — кран печки; 11 — крыльчатка электрического двигателя отопителя;12 — электрический двигатель отопителя;13 — пружинная защелка моторчика печки;14 — подушка моторчика печки;15 — заслонка боковых воздуховводов;16 — нижняя крышка (заслонка) печки, обдув ног

Воздух с наружной стороны идет через отверстие в капоте и поступает в выполненный из пластика кожух воздухоприемника, находящийся в подкапотном пространстве под ветровым стеклом. После поток воздуха поступает к теплообменному аппарату, который нагревается охлаждающей жидкостью (ОЖ). При обычное автомобиля или движении с небольшой скоростью в салоне включают вентилятор печки, который прогоняет через отопительный прибор прохладный воздух, таким образом нагревая его и подавая в салон.

Отопительный прибор печки состоит из бачков и сот, через которые двигается охлаждающая жидкость

При движении автомобиля с большой скоростью вентилятор можно не включать, потому как от встречного потока образовывается достаточное давление для нагнетания тёплого воздуха. Чем сильнее нагревается тепловой носитель, тем больше тепла отдаёт отопительный прибор. Уровень поступающей в теплообменный аппарат жидкости изменяется при помощи крана. Благодаря этому если имеется потребность скорректировать температуру в салоне, к примеру, сделать воздух менее горячим, кран перекрывается полностью или частично при помощи пластичной тяги и рычага.

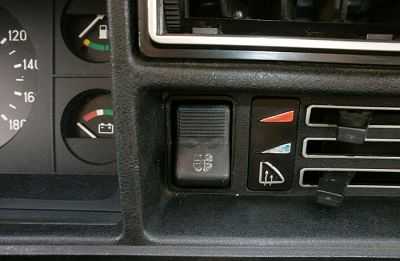

Управление печкой самое простое. На центральной панели существует несколько рукояток:

  • верхняя нужна для регулировки положения крана печки (влево — кран закрыт, вправо — открыт);
  • средняя рукоять изменяет положение крышки воздухопритока, таким образом меняется интенсивность подачи тёплого воздуха;
  • нижний рычаг обеспечивает регулировку заслонки воздушных каналов обогрева стёкол (положение вправо — поток воздуха идёт на боковые стекла, влево — на ветровое текло).

Управление печкой в салоне выполняется с помощью трёх рычагов, которые можно перемещать в горизонтальном направлении

Основные неисправности системы отопления ВАЗ-2105

Рассмотрим основные причины, вызывающие неработоспособность или снижение эффективности функционирования системы отопления «пятёрки»:

  • зачастую причиной ухудшения обогрева салона является понижение уровня антифриза в системе охлаждения. Если автомобиль эксплуатировался достаточно долго, такое явление можно считать вполне естественным, но при резком падении уровня необходимо заняться поисками причин. При обнаружении утечки следует её устранить, долить ОЖ и устранить воздушную пробку, продавив шланги на заведённом силовом агрегате;
  • неисправность термостата, отвечающего за возможность циркуляции ОЖ по большому или малому контуру, также может стать причиной невозможности выхода на требуемый температурный режим, как и поломка краника отопителя;
  • распространённой причиной ухудшения эффективности обогрева является засорение печного радиатора. Локализовать неисправность можно на ощупь при работающем силовом агрегате: в месте сильного засорения радиаторных сот будет наличествовать ощутимый перепад температуры;
  • наконец, проблемы могут возникнуть из-за неработающего или работающего не в полную силу вентилятора отопителя.

Ваз 2105 — замена радиатора печки

27 сентября 2013

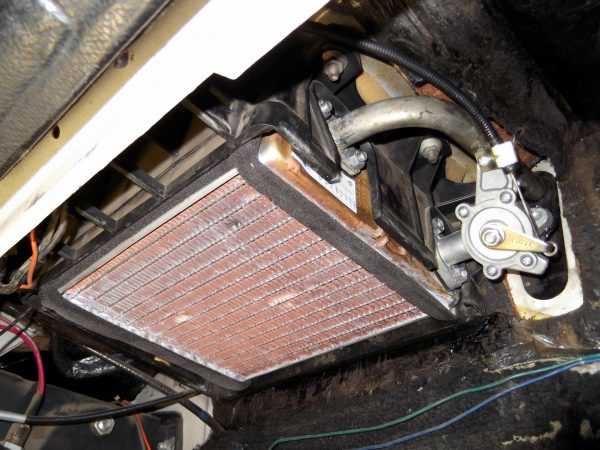

Снятие радиатора печки отопления салона автомобиля Ваз 2105 производят в случае его протекания для последующей замены на новый, либо для профилактической чистки, а так же при выполнение другого ремонта, при котором его наличие будет мешать ходу его проведения. Подготовьте стандартный набор инструментов, так же подготовьте две новые резиновые прокладки для крана отопителя и два хомута крепления патрубков. При наличие всего необходимого проделайте следующую последовательность действий:

  • В салоне автомобиля, под патрубки, рекомендуется положить ветошь или другой материал, так как при их снятие возможна утечка небольшого количества охлаждающей жидкости.
  • Сливаем систему охлаждения в заранее подготовленную емкость.

  • В моторном отсеке с помощью отвертки ослабляем затяжку хомутов крепления подводящего и отводящего патрубков.
  • После чего снимаем патрубки. При снятие из них может вытечь небольшое количество охлаждающей жидкости в случае если вы не сливали систему.

  • Теперь необходимо снять уплотнитель патрубков, для этого отверткой откручиваем два самореза его крепления к перегородке кузова моторного отсека и салона автомобиля.
  • Далее перемещаемся в салон автомобиля и снимаем декоративный кожух вентилятора отопителя.
  • Так же отсоедините тягу привода вентилятора.
  • После чего аккуратно извлекаем радиатор со своего посадочного места.

На этом ремонтные работы по снятию радиатора печки на автомобиле Ваз 2105 завершены. Произведите его замену, после чего установку выполните в обратной последовательности. Если планируется установка старого, то предварительно рекомендуется проверить его на герметичность, для этого глушим входное отверстие, а к выходной трубе подключаем компрессор со сжатым воздухом. Нагнетая в нем давление и опустив в емкость с водой, по наличию пузырьков воздуха определяем наличие разгерметизации и при необходимости либо устраняем дефект, либо производим его замену на новый. При сборке не забываем менять резиновые уплотнительные прокладки.

Сборка

Сборка отопителя ВАЗ 2107, происходит в обратном порядке. Сначала, к радиатору прикручиваем патрубки, и продеваем деталь в отверстие между кузовом и двигателем. Одеваем петельку троса управления печкой, и устанавливаем диафрагму. Подсоединяем патрубки, и обязательно, затягиваем их края хомутиками.

При ремонте или замене данного механизма, рекомендуется заменить все прокладки, для того, чтоб увеличить срок их эксплуатации. Последний штрих — установить обратно панель магнитолы, и собрать бардачок. Замена радиатора ВАЗ 2107 завершена. Теперь, заведите двигатель, прогрейте его минут 5 — 10, и включите обогреватель. Предварительно, не забудьте открыть краник, который расположен под торпедо, со стороны пассажира. Если с вентиляционных отверстий дует теплый воздух, то проблема решена, а если нет, то лучше обратится к специалисту.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
  2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
  3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла. Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Методы замены тосола

О том, как слить тосол с ВАЗ 2107 не знают многие новички

Так как он является токсичным веществом, к нему нужно отнестись крайне осторожно, а лучше придерживаться общих правил безопасности. Непосредственно перед тем, как слить жидкость с автомобиля, нужно подготовить какую-то емкость или просто использовать ненужный тазик

Далее проводятся следующие действия:

  • Для начала машина ставится на ручной тормоз, после помещается под двигатель емкость для слива использованной жидкости.

  • Затем нужно открыть капот, найти расширенный бачок и открутить крышку, чтобы давление упало. Такие действия осуществляются для ускорения процесса.
  • Также открывается крышка и на радиаторе.
  • Изнутри салона автомобиля открывается крышка на печке. Чтобы слить остатки тосола нужно поставить рычаг на положение тепло.
  • Следующий этап — выкрутить болт-пробку с цилиндра, а точнее, с нижней его части.
  • После открывается крышка на сливном отверстии радиатора.
  • Антифриз начинает постепенно сливаться в емкость, процесс его выхода занимает около десяти минут.
  • После необходимо убедиться, что вся жидкость вышла, если что-то осталось, то это необходимо слить.

Для того чтобы правильно залить жидкость и она следом не вытекла, нужно проверить целостность патрубка. Если хоть немного патрубок поврежден, его следует заменить. Замена охлаждающей жидкости в инжекторном ВАЗ 2107 проводится следующим образом:

  • Сначала необходимо выкрутить датчик между третьей и четвертой свечой для предотвращения появления воздушных пробок в охлаждающей системе.

  • Раствор нужно заливать через отверстие, которое находится в радиаторе, наливать нужно до тех пор, пока все не будет заполнено. Объем здесь доходит до пяти литров.
  • Датчик закручивается, но тосол продолжает заливаться.
  • Жидкость нужно заливать полностью, пока радиатор не наполнится под край.
  • Когда вся процедура будет пройдена, радиатор закрывается крышкой. Остатки доливают в охлаждающую систему в расширенный бак до отметки максимум.

Работа инжектора зависит от системы установленных устройств и датчиков температуры. Все закручивания крышек можно проводить простым ключом на тринадцать. Для чего нужен тосол:

  • Поддержание температуры двигателя в работе.
  • Сохранение низкой температуры жидкости в коробке автомат.
  • Для обогрева салона. Жидкость обеспечивает тепло машине благодаря циркуляции через подогреватель. Мотор нагревает жидкость, а вентилятор перегоняет тепло в салон.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

  1. Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
  2. Снять крышку карбюратора;
  3. В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

  1. Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
  2. Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
  3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

  1. При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
  2. Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
  3. Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

  1. Винтом количества смеси вывести двигатель на 850 об/мин;
  2. Винтом качества вывести обороты на максимальный уровень;
  3. Винтом количества снизить обороты до 850;
  4. Винтом качества опять довести до максимума;
  5. Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
  6. Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

  • за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
  • при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».

Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.

Порядок выполнения работ

Перед началом работы, нужно полностью ознакомиться с инструкцией, как починить устройство. Полное понимание процесса разрешит действовать более уверенно. Мастер в первую очередь должен понимать, как снять вентилятор. Сначала нужно подготовить машину к работам: убрать рычаг переключения передач, изъять магнитолу и все колодки с проводами. Теперь можно приступать к работам:

  1. Чтобы обеспечить доступ к устройству, нежно демонтировать несколько деталей. Сначала нужно снять полку со стороны пассажира, она зафиксирована на 4 болтах.

Теперь нужно изъять панель с прикуривателем, она вынимается отверткой, ей нужно поддеть углы поочередно до щелчка.

Затем нужно демонтировать консоль с кнопками, она легко поднимается отверткой и отводится вверх. Так становятся доступными, расположенные под ней два крепежа, их нужно снять. Теперь деталь абсолютно свободна, ее можно изъять и отложить в сторону.

Также доступ к кулеру моторчика перекрывают воздуховоды, для их демонтажа нужно поддеть отверткой пластиковые защелки

Но нужно понимать, что крепежи выполнены из хрупкого пластика, их нужно отгибать осторожно. Теперь открыт доступ к нижней части отопителя

На печке есть четыре защелки – по две с каждой стороны. Их можно отогнуть пальцами или отверткой, но действуйте осторожно – защелки сильно пружинят и отлетают далеко.
Теперь доступ к нужному узлу открыт, и можно приступать к снятию вентилятора печки ВАЗ 2107. Электродвигатель и кулер крепятся двумя стальными защелками, одна – сверху, другая – снизу. Отогнуть их можно отверткой с тонким и длинным жалом.

Демонтированный узел извлекается, а на его место устанавливается новое устройство.

Теперь можно выполнять сборку в обратной демонтажу последовательности.

Так же вы можете посмотреть порядок работ по замене вентилятора печки на ВАЗ 2107 на этом видео :

Сборка

Сборка отопителя ВАЗ 2107, происходит в обратном порядке. Сначала, к радиатору прикручиваем патрубки, и продеваем деталь в отверстие между кузовом и двигателем. Одеваем петельку троса управления печкой, и устанавливаем диафрагму. Подсоединяем патрубки, и обязательно, затягиваем их края хомутиками.

При ремонте или замене данного механизма, рекомендуется заменить все прокладки, для того, чтоб увеличить срок их эксплуатации. Последний штрих — установить обратно панель магнитолы, и собрать бардачок. Замена радиатора ВАЗ 2107 завершена. Теперь, заведите двигатель, прогрейте его минут 5 — 10, и включите обогреватель. Предварительно, не забудьте открыть краник, который расположен под торпедо, со стороны пассажира. Если с вентиляционных отверстий дует теплый воздух, то проблема решена, а если нет, то лучше обратится к специалисту.

Источники

  • http://miravto24.ru/zamena-radiatora-pechki-vaz-2107/
  • http://vazkorch.ru/stati/zamena-radiatora-pechki-na-vaz-2105-2106-2107.html
  • http://vashalada.ru/mashiny/vaz-2107/zamena-radiatora-pechki-vaz-2107-video-instrukciya.html

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

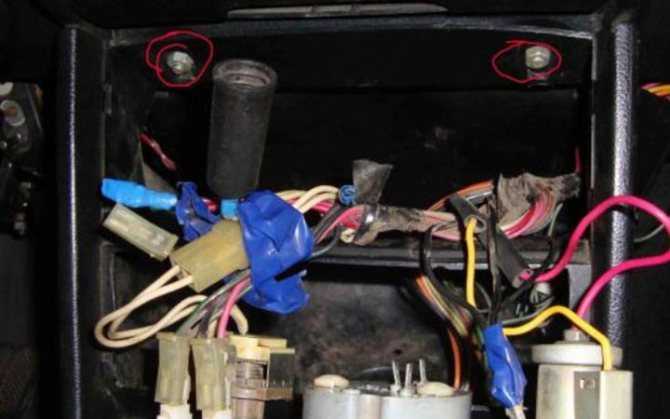

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:

Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы

и извлекаем наш моторчик из корпуса печки:

Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.

Как снять радиатор печки на Ваз 2104

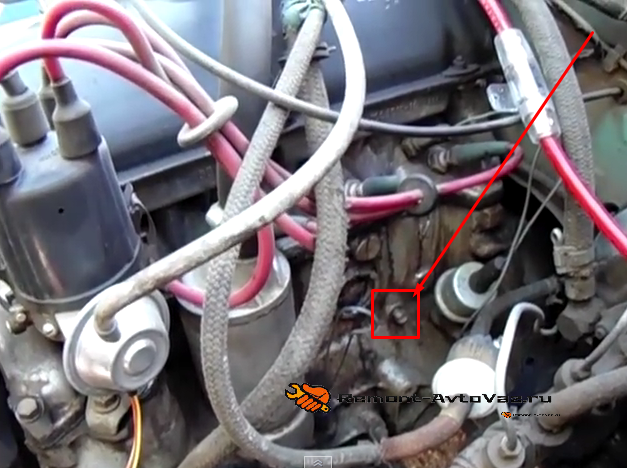

Сначала необходимо слить охлаждающую жидкость открутив пробку, которая находится с левой стороны двигателя «по ходу автомобиля» в нижней части блока.

Для наглядности, в некоторых изображениях использован вид салона седьмой модели жигулей

Предварительно подставьте под низ двигателя чистую емкость минимум на 10 л. В качестве емкости лучше выбрать что то вроде тазика, или делать так как показано на рисунке.

Многие автолюбители обходят процедуру слива тосола, надеясь на свою реакцию и сильные нервы. Но поверьте лучше потратить 10 минут на это что бы дальше комфортно работать. Тем более зачастую всегда находятся треснутые патрубки системы охлаждения, возле помпы или радиатора которые лучше заменить сразу, если не хотите опять пачкать руки через пару месяцев.

Важно: Если тосол или антифриз имеет коричневый или темно коричневый оттенок жидкость лучше заменить. После того как охлаждающая жидкость слита, ослабляем хомуты и отсоединяем подводящий и отводящий патрубки печки

После того как охлаждающая жидкость слита, ослабляем хомуты и отсоединяем подводящий и отводящий патрубки печки.

Устройство карбюратора

Общее устройство карбюратора ВАЗ 2106 предполагает наличие:

  • 2 камер, причем в основной размещается насос-ускоритель диaфpaгмeнного типа с элементом распыления топливно-воздушной смеси, а в дополнительной – компонент обогащения смеси;
  • камеры с поплавком, определяющим уровень топлива;
  • комплексом с золотником для вывода газов из картера силовой установки;
  • клaпaнoм зaпopного типа элeктpoмaгнитного принципа действия;
  • пнeвмопpивoда зacлoнки дpocceля дополнительной кaмepы;
  • 2 основными комплексами-дозаторами;
  • комплексом регулировки холостых оборотов.

Как альтернатива «Озону», предлагается карбюратор солекс, который, по нашему убеждению, несколько модернизирован. Такое устройство, как карбюратор солекс, более стабилен и надежен при постоянной эксплуатации транспортного средства

Этот компонент топливной системы показывает лучшие эксплуатационные качества, динамические характеристики и меньший расход топлива, что весьма важно.

Такие преимущества обеспечиваются функционалом главного дозатора, который настроен на образование менее богатых топливных смесей. Создание более обогащенных топливных смесей происходит за счет такого устройства, как экономайзер. Поэтому определить в ВАЗ 2106, какой карбюратор лучше, достаточно сложно, и лучше оставить решение вопроса для форумов автолюбителей.

Ремонт термостата

А если дело касается полной разборки, то следует взять во внимание, что тосол начнёт выливаться. Для предотвращения течки закрываем всевозможными способами патрубок и разбираем. После ремонта термостата, всё же настоятельно рекомендуется заменить его при первой же возможности.

После ремонта термостата, всё же настоятельно рекомендуется заменить его при первой же возможности.

  1. Входной патрубок (от радиатора).
  2. Резиновая вставка.
  3. Твердый термочувствительный наполнитель.
  4. Пружина перепускного клапана.
  5. Входной патрубок (от двигателя).
  6. Перепускной клапан.
  7. Выходной патрубок (к насосу).
  8. Пружина основного клапана.
  9. Основной клапан.
  10. Патрубок (от расширительного бачка).
  11. Поршень.

Недавно на моей ласточке ВАЗ 2114 отказал термостат. В магазине термостатов на «зубило» не оказалось, но продавец сказал: «Вот этой подойдёт!» и положил на стол термостат от ВАЗ 2111.

  1. Сам термостат.
  2. Тройник с наружным диаметром на «19».
  3. Шланг длиной 40-60см от печки Москвича 2141.
  4. Пара штучек хомутов.
  1. Берём ключ на «8» и отворачиваем винтики крепления воздушного фильтра.
  2. Берём отвёртку и ослабляем хомуты системы охлаждения картера и воздуховода дросельного патрубка.
  3. Отворачиваем винт кронштейна троса привода дроссельной заслонки.
  4. Отсоединяем электрический разъем.
  5. Выводим резиновую подушку корпуса фильтра из отверстия в кронштейне и снимаем воздушный фильтр.
  1. ключом «на 13» отворачиваем болт его крепления к картеру сцепления и болт крепления к блоку.
  2. нижний болт крепления ключом «на 17» только ослабляем, так как отверстие в кронштейне сделано в виде вилки.
  3. отводим модуль в сторону.
  4. ключом «на 13» отворачиваем пробку на блоке.
  5. сливную пробку радиатора отворачиваем руками.
  6. сливаем «Тосол» в приготовленную емкость.
  7. ослабляем четыре хомута патрубков термостата.
  8. снимаем термостат.
  9. отсоединяем разъем.
  10. ключом «на 19» отворачиваем датчик температуры.
  11. ключом «на 13» отворачиваем гайку, крепящую «массовый» провод контроллера.
  12. отворачиваем еще две гайки.
  13. снимаем блок патрубков.

Такая замена вполне возможна и на карбюраторном двигателе. В этом случае отверстие под датчик температуры в новом термостате надо надежно заглушить.

Из чего состоит печка

Прежде чем начать улучшение печки, необходимо разобраться, из каких элементов она состоит. Любая печка ВАЗа состоит из:

  • радиатора;
  • распределителя потока воздуха;
  • трёхлопастного или 5-лопастного вентилятора и его оболочки.

Если театр начинается с вешалки, то печка начинается с воздухозаборного короба. Он находится в задней части блока двигателя. Именно в нём происходит очистка воздуха, поступающего с улицы, от влаги. От горячего двигателя короб защищён специальными прокладками — они играют роль перегородки.

После того как воздух очищен от влаги, он поступает в отопительную систему. Пар при этом выходит наружу. Над приборной панелью находится приспособление, благодаря которому часть воздуха выходит при движении.

Корпус отопления находится в самом салоне машины: он зафиксирован на перегородке с двигателем.

Радиатор печки имеет входящий и выходящий каналы. Эти каналы соединяются между собой трубками. В первой трубке встроен отопительный кран, который регулирует подачу жидкости для охлаждения. С помощью рычага, расположенного на приборной панели, уменьшается или усиливается подача жидкости в систему вентиляции машины.

Внизу радиатора располагается вентилятор отопительной системы с небольшим движком, который позволяет регулировать скорость вентилятора (всего имеется две скорости).

Устройство отвода позволяет поступившему воздуху распределяться по салону.

Чтобы улучшение печки ВАЗ-2101 было оправдано, необходимо разобраться, по какой причине печка работает плохо. Если вас устраивает свой автомобиль, печка работает исправно, но вы хотите улучшить её показатели, значит, пора делать тюнинг.

Радиатор и вентилятор отопителя

Следует знать, что для того чтобы в салоне автомобиля пятерки всегда было тепло и уютно, особенно в зимние дни, необходимо суметь увеличить количество подаваемого тепла. А какая деталь непосредственно отвечает за подачу теплого воздуха? Конечно же, радиатор. Но есть проблема — на пятерке вентилятор стоит такой, что смех берет. Он очень мал и просто не способен создавать нужного потока. Что же делать? Для начала давайте сравним вентиляторы на Ваз 2105 и на Ваз 2108. Первый моторчик потребляет 4,5 А ток и имеет частоту вращения в 3000 об/м, а второй 14 А, но крутит 4100 оборотов в минуту. Это уже что-то да говорит. Рекомендуется заменить вентилятор на другой.

Замена вентилятора отопителя ваз 2105

Замена вентилятора отопителя на ваз 2105 проводится следующим образом:

  • извлекается нижняя часть печки (это простой кожух, сверху которого установлен обычный электрический вентилятор);
  • снимается старый вентилятор;
  • срезаем один из аэродинамических гребней, подающих воздух на ноги водителя и пассажира (это делается ввиду того, что моторчик вентилятора Ваз 2108 намного длиннее);
  • также убирается крыльчатка, которая не позволит вентилятору от Ваз 2108 сесть на место;
  • вместо этого ставится самодельный.

Совет. Для того чтобы не убирать крыльчатку, а оставить все как есть, можно воспользоваться другим вентилятором. Подойдет стандартный пятилопастный вентилятор для классики, у которого моторчик в несколько раз мощнее. И вес его намного легче, а ротор нового моторчика вращается сильнее, чем даже у Ваз 2108.

  • увеличиваем дырку крыльчатки в диаметре;
  • засовываем туда новый вал (делаем это очень аккуратно, чтобы не сломать крыльчатку);
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
