Замена радиатора отопителя ваз 2110: старого или нового образца устанавливать?

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент

Особенности

Электродвигатель

На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона

Радиатор

На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран

Заслонки

В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной

Резистор

Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

https://youtube.com/watch?v=ocHElPbzu8w

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

https://youtube.com/watch?v=7OUuphinDvo

Как быстро заменить радиатор отопителя Ваз 2110 через тормоз

Не зря говорят, что прогресс двигает наша лень, что уже не раз демонстрировали, и продолжают демонстрировать народные умельцы. Есть еще один способ, позволяющий произвести ремонт или замену радиатора, не снимая всего отопителя.

Потребуется всего около часа времени. Идем по такому алгоритму:

  • Сливаем антифриз через патрубок для подогрева ДУ;
  • Отсоединяем все патрубки и снимаем расширительный бачок;
  • Разбираем жабо;
  • Снимаем педаль тормоза вместе с ВУТ и получаем доступ к радиатору;
  • Вынимаем старый радиатор и меняем его на новый.

Собираем все на место в обратном порядке. Не забываем залить тосол, а также желательно поменять салонный фильтр. Вот, собственно, и вся замена радиатора печки ВАЗ 2110, произведенная «через тормоза».

Помните: не важно, устанавливаете вы радиатор ДААЗ или медный, для того, чтобы он работал, нужно очень щепетильно подходить к каждому этапу работы

Диагностика проблемы

Если причиной по которой не работает печка ВАЗ-2110 является заслонка, выявить это несложно. Для этого разберите центральный дефлектор, включите зажигание и вращайте рукоятку установки температуры в крайние положения. В исправной печке центральная заслонка не будет стучать, будет полностью открывать и закрывать канал подачи воздуха.

Если заслонка печки не двигается или останавливается в положении, которое не полностью перекрывает воздушный канал, возможно она клинит. Удостовериться в этом можно, подтолкнув заслонку рукой или длинным прутом. Если после этого заслонка станет в нормальное положение, то это и есть причина, по которой она подклинивает. Через посадочное отверстие дефлектора можно оценить состояние заслонки и ее уплотнителей. Если заслонка деформирована, ее изгиб хорошо виден.

Меняем радиатор печки на ВАЗ 2110

Радиатор печки ВАЗ 2110, как и другие запчасти автомобиля в период эксплуатации транспортного средства, может выйти из строя и обогрев салона в холодную погоду станет не возможным.

В таком случае вышедший из строя радиатор отопителя необходимо снять и поменять на новый, либо реставрировать уже потекший.

Прежде чем приступить к описанию снятия и замене радиатора печки ВАЗ 2110 хочется отметить, что разбирать торпеду в салоне автомобиля нет необходимости, так как все работы производятся в подкапотном пространстве.

На автомобилях ВАЗ 2110 выпущенных до сентября 2013 года устанавливались радиаторы печки старого образца. После сентября 2013 года АвтоВАЗ начал комплектовать свои «десятки» радиаторами отопителя нового образца. Разница снятия и установки этих деталей не значительна, так что описания процесса снятия радиатора печки ВАЗ 2110 будет изложен сразу для радиаторов старого и нового образца.

Если вы обнаружили, что нижнее пространство со стороны водителя и переднего пассажира в салоне автомобиля стало влажным или на коврике для ног появилась лужа, проверьте на запах образовавшуюся жидкость. Если обнаружится, что это антифриз или тосол, то это является признаком потекшего радиатора печки ВАЗ 2110, который нужно будет заменить.

Также подтекание радиатора печки можно определить по потекам в районе корпуса отопителя в подкапотном пространстве.

Меняем радиатор печки на ВАЗ 2110

Инструкция по снятию радиатора печки ВАЗ 2110

Прежде чем приступит к снятию радиатора отопителя, подготовьте следующие инструменты и запасные части.

  1. Крестовая отвертка
  2. Пинцет (для снятия защелок в труднодоступных местах)
  3. Четыре металлических хомута
  4. Ну и конечно необходимо купить новый радиатор печки ВАЗ 2110 (старого или нового образца, в зависимости от того какой установлен на вашем автомобиле) О том как выбрать радиатор отопителя ВАЗ и какой радиатор печки лучше читайте в этой публикации.
  1. Прежде чем приступить к демонтажу, необходимо слить охлаждающую жидкость с блока цилиндров двигателя. Для этого откройте крышку расширительного бачка и за модулем зажигания откручиваем сливной болт, предварительно установив под двигателем чистую пятилитровую плоскую емкость.

После того как жидкость стекла снимаем резиновый уплотнитель в задней части подкапотного пространства, который находится на ветровой накладке, а затем откручиваем крепления и вынимаем жабо.

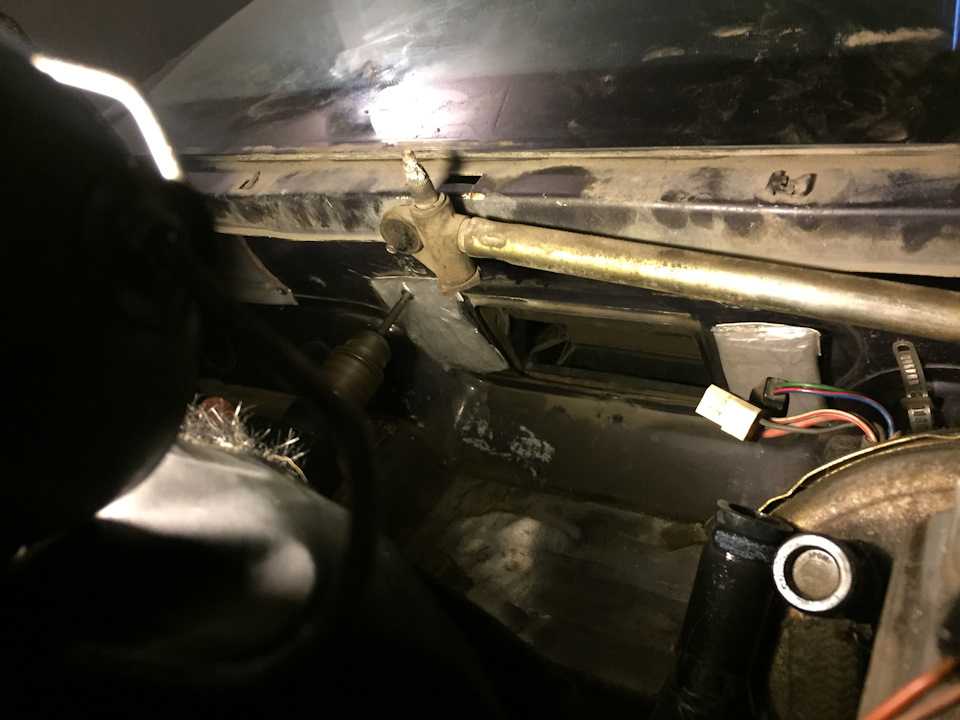

Далее снимаем пластиковую ветровую накладку, предварительно открутив пять винтов и по краям две гайки на 10
Под ней находится шланг омывателя лобового стекла, который разъединяем и отводим в сторону. Затем открутив крепления стеклоочистителей, снимаем их и вынимаем накладку ветровика. После этого имеем доступ к корпусу печки.

Меняем радиатор печки на ВАЗ 2110

Для того чтобы разъединить половинки корпуса и заменить радиатор печки необходимо снять металлические зажимы, которые при установке необходимо заменить на новые, так как в процессе эксплуатации автомобиля оны ржавеют и приходят в негодность.

Меняем радиатор печки на ВАЗ 2110

Также придется снять воздушный фильтр салона, предварительно открутив винты крепления на корпусе печки
Теперь необходимо отключить вентилятор печки, для этого разъединяем плюсовой разъем и откручиваем минусовую клемму от двигателя (необходимые соединения указаны на фото)
С тыльной стороны края верхней крышки корпуса имеется три самореза, которых также на нужно открутить иначе крышку вам не снять.
После снятия передней и задней крышки отопителя ВАЗ 2110 вместе с вентилятором печки, а также корпуса воздушного фильтра салона можно приступить к демонтажу самого радиатора печки. Ослабив хомуты крепления шлангов подачи и обратки охлаждающей жидкости, а также пароотводящей трубки снимаем потекший радиатор.

Меняем радиатор печки на ВАЗ 2110

Очистив от пыли и мусора внутренние и наружные поверхности печки ВАЗ 2110 в обратной последовательности устанавливаем новый радиатор отопителя.

Важно помнить! Вовремя сборки печки ВАЗ 2110 следите за тем, чтобы корпус отопителя стал на свое место, в противном случае могут возникнуть проблемы в управлении заслонки и окажется, что печка не греет.

Печка нового образца

У отопителя нового образца есть свои особенности в креплении к кузову. Чтобы произвести снятие, нужно открутить:

  • Средний винт внизу лобового стекла;
  • Две гайки, находящиеся выше впускного коллектора;
  • Гайку около фильтра слева;
  • Кроме того, при наличии бачка с омывающей жидкостью для заднего стекла (на моделях ВАЗ 2112/2111), нужно снять и его. А также – воздушный фильтр.

Особенность отопителя нового образца в том, что он рассоединяется. Сделать это, в принципе, нетрудно. И затем поменять радиатор отопления.

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

  1. Отопитель старого образца (до сен.2003г)
  2. Отопитель нового образца (после сен.2003г)

Когда нет времени…

Не всегда мы обладаем достаточным количеством времени, чтобы потратить пару часов, которые занимает привычная замена радиатора печки на ВАЗ-2110, 2111, 2112. Поэтому народные умельцы предложили свой уникальный способ, не предусматривающий снятие всего отопительного устройства, что, соответственно, значительно облегчает процесс и экономит ваше время.

  1. Подсоединив патрубок, предназначенный для подогрева ДУ, избавьтесь от антифриза.
  2. Открутите все патрубки и отложите в сторону расширительный бак.
  3. Шаг за шагом разберите жабо.
  4. Отсоедините педаль тормоза, сделайте это вместе с ВУТ, после чего вы наконец получите свободный доступ к отопителю.
  5. Вытащите старое устройство и установите на его место новое. https://www.youtube.com/watch?v=ElXwZIN7cGk

После того как замена радиатора отопления завершена, переходите к заливке тосола, вместе с этим предпочтительно сменить салонный фильтр. Такой простой вариант замены радиатора печки занимает не больше часа и носит название «через тормоза».

  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
  • ВАЗ 2110
    • Прочее
    • Двигатель
    • Рулевое управление
    • Электрооборудование
    • Трансмиссия
    • Тормозная система
    • Подвеска
    • Тюнинг
  • ВАЗ 2114
    • Электрооборудование
    • Двигатель
    • Тормозная система
    • Прочее
    • Рулевое управление
    • Трансмиссия
    • Подвеска
    • Тюнинг
  • Лада Приора
    • Рулевое управление
    • Двигатель
    • Подвеска
    • Электрооборудование
    • Тюнинг
    • Тормозная система
    • Трансмиссия
  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту

Демонтаж радиатора отопителя

Заранее предусмотрите тару под нее.

печка 2112

  •   Осмотрите патрубки отопителя на предмет трещин и подтеков. В случае их обнаружения их замена, тоже настоятельно рекомендуется.
  •  Подготовьте новые хомуты, старые при повторном использовании не обеспечат должной фиксации.
  • Подготовьте инструмент — отвертку крестовую, небольшого размера.

Замена радиатора отопителя (печки) ваз 211Х старого образца

Снимаем обшивку закрывающую печку, закрепленную на клипсах.

печка 2112

Демонтируем жабо ( пластмассовая ветровая накладка закрывающий пространство от капота до ветрового стекла). Для этого понадобиться крестовая отвертка.

Замена радиатора печки ваз 2112, 2110, 21111 самостоятельно

Отсоединяем шланги омывателя которые прикреплены к жабо.

Замена радиатора печки ваз 2112, 2110, 21111 самостоятельно

Отсоединяем вентилятор. Сбросив клеммы питания («+» и «-«).

Отсоединяем фишку датчика уровня охлаждающей жидкости.

Затем откручиваем все винтики, и отщелкиваем — все защелки соединяющее кожух печки.  Процедура весьма долгая и утомительная.

После чего отсоединяем патрубки печки и шланг расширительного бачка. После чего выньте печку из корпуса.

Осмотрите радиатор, если вы счастливый обладатель медного устройства и течь незначительная, то обращение к мастеру специализирующемуся на пайке, вполне возможно восстановить его.

После этого необходимо произвести сборку, как и в большинстве случаев в обратном порядке.

Внимание
Важное замечание — при сборке педаль вентилятора должна опасть в пазы идеально. В случае допущения халатности, печка не будет работать. Так как редуктор не сможет регулировать положение заслонки.

Так как редуктор не сможет регулировать положение заслонки.

Замена радиатора отопителя (печки) ваз 2110 нового образца

1.  Как и при замене радиатора печки старого образца. Слейте охлаждающую жидкость, демонтировать жабо, шумоизоляцию закрывющую доступ к кожуху печки, дворники вместе с рычагами.

2. Демонтировать оба шланга, подсоединенных к радиатору печки (достаточно отсоединить хомуты и сдернуть шланги с штуцеров), а также шланг отводящий пар в расширительный бачок.

Замена радиатора печки ваз 2112, 2110, 21111 самостоятельно

3.  Отсоединить разъемы питания вентилятора.

4.  Снять моторедуктор, предварительно отключив его от электропитания

5.  Найти крепления отопителя к кузову и также демонтировать их.

6.  Открутить четыре самореза, крепящие крышку воздушного фильтра. Снять крышку, достать фильтр, для удобства.

Замена радиатора печки ваз 2112, 2110, 21111 самостоятельно

7.  Обе половины корпуса печки крепятся 3 саморезами – их также выкручиваем. Затем,  открутить  саморез, который          расположен под шлангом подвода воздуха (Г-образного вида).

Замена радиатора печки ваз 2112, 2110, 21111 самостоятельно

8. Разделить половины отопитель на 2 части: сначала достать левую, затем правую часть.

Замена радиатора печки ваз 2112, 2110, 21111 самостоятельно

9. Разжать скобки, сдерживающие правую часть отопителя.

Замена радиатора печки ваз 2112, 2110, 21111 самостоятельно

10. После этого достаем заслонку и заменяем на новую при необходимости.

11. Установить радиатор, при необходимости промыть специальным средством для очистки двигателей, собрать отопитель в обратном порядке.

Какой радиатор выбрать алюминиевый или медный?

Ваз 2110 после 2008 года комплектовался алюминиевыми радиаторами, которые имеют ряд плюсов и минусов. Однако некоторые владельцы автомобилей жалуются на холодный салон и запотевание стекол. Плюсы алюминиевого радиатора:

  • Имеют большую плотность по сравнению с медными
  • Ширина каналов радиатора больше, а значит и больше теплоотдача

Минусы :

  • При появлении течи не ремонтопригоден
  • Достаточно быстро нагревается, но и быстро остывает

Первоначально отечественные автомобили комплектовались именно медными радиаторами. Однако в последствии, как мы уже писали выше, были заменены на алюминиевые.

Сейчас найти качественный медный радиатор достаточно сложно, так как некоторые производители вместо чистой меди используют примеси.

Плюсы медных радиаторов Ваз 2110:

  • Среди очевидных плюсов можно назвать его теплоотдачу 389,6 Вт/(м. град), она значительно выше чем у алюминиевого
  • Медный радиатор долго нагревается, но зато и долго остывает.
  • В случае протечки его можно отремонтировать.
  • Медный радиатор можно запаять.

Минусы:

У этого типа радиаторов меньшее количество ребер и тонкие каналы, которые могут забиваться.

Диагностика неисправности

Перед началом ремонта определяется дефектный узел.

Невозможность температурной регулировки салонного воздуха призывает проверить заслонки, блок управления, термодатчик.

  1. Включить отопление.
  2. Оценить рукой теплоту нагнетаемого воздушного потока.
  3. Установить максимальное значение. Если тепло поступает только на максимуме — датчик требует замены.

Следующий шаг – профилактика заслонки, прикрываемой центральными дефлекторами. Штатная пластиковая шторка деформируется, зависает. Логично установить алюминиевую заслонку.

Поток исключительно холодного воздуха вызывает подозрение о поломке печки. Статистика показывает, что в девяти случаях из десяти виноват моторедуктор, установленный под облицовочной рамой, пришло время заменить. Конструкция моторедукторов ВАЗ 2110 имеет значительные отличия, зависит от года изготовления. Проверить этот элемент поможет аккумулятор, подключенный прямо к двигателю редуктора.

Шумная работа отопительного агрегата раздражает. Наиболее разумное решение – техническое обслуживание всего блока:

  • чистка, смазка электродвигателя;
  • нанесение смазки на трущиеся детали;
  • замена износившихся шайб, использовать фторопластовые шайбы;
  • подтяжка крепежей.

Если тосол периодически уходит без явных потеков, хомуты подтянуты, штуцера сухие, патрубки целые, окна покрыты маслянистой пленкой, предстоит замена радиатора печки ВАЗ 2110. Перед началом ремонта стоит изучить ассортимент отопителей.

Причины протекания радиатора печки и варианты устранения неисправности

Причин протекания теплообменника может быть несколько. Первая — это некачественное подсоединение патрубков и шлангов. Для устранения проблемы используются новые хомуты и производится плотное соединение стыковых мест. Вторая — это пробитый или пришедший в негодность через коррозии металла радиатор. Некоторые владельцы автомобилей пытаются устранить протекание путём пайки изделия, однако, такой ремонт не всегда оправдывает себя. Тем более пайке можно подвергать только более дорогие медные изделия. Места протекания в очень скором времени подвергаются коррозии, и проблема возникает повторно.

Правильным решением проблемы будет замена радиатора на новую деталь. А также причиной некачественной работы радиатора может оказаться его засорение или образование накипи на внутренних стенках изделия. В этом случае можно провести его промывку специальными средствами собственноручно или обратиться за помощью к специалистам автосервисов

Важно отметить, что услуги работников сервисных центров стоят очень дорого, потому более практичным вариантом является самостоятельное устранение неисправности

Определить источник утечки охлаждающей жидкости без разборки щитка в отсеке двигателя невозможно, потому лучше сразу приобрести новый теплообменник и провести замену пришедшей в негодность детали.
