Ремонт и замена печки на ваз (lada) 2101/2103/2106 своими руками

Порядок замены ёмкости

Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.

Из инструментов и дополнительных материалов необходимо подготовить:

  • крестообразную отвёртку;
  • пассатижи;
  • набор рожковых ключей;
  • ручной либо ножной насос с заострённой насадкой на воздушном шланге;
  • тазик для антифриза;
  • ветошь.

Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.

Инструкция по разборке и установке новой детали

Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:

  1. Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.
  2. Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.

Дальше работайте в следующем порядке:

  1. Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.
  2. Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.
  3. Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.
  4. На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.

Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.

Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки

В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять

Монтаж расширительного бака от «Приоры»

Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.

Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины

Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:

  1. Снять стеклоочистители, открутив гайки крепления.
  2. Демонтировать верхнюю кузовную панель.
  3. Открутить обшивку перегородки со стороны подкапотного пространства.
  4. Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.

Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.

Видео: бачок от «Приоры» на ВАЗ 2110

Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

Для дальнейшего снятия бороды нам нужно снять панель с часами и прикуривателем, поддеваем ее с правой или левой стороны плоской отверткой и выведя из защелок тянем на себя:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

После того как защелки сняты (при снятии будьте внимательны, могут «выстрелить» и улететь в неизвестном направлении), нижняя часть корпуса печки спокойно вынимается руками на себя:

Вот мы и видим наш моторчик. Сам моторчик держится в нижней части корпуса тоже на металлических двух защелках, отщелкиваем их, отсоединяем клеммы

и извлекаем наш моторчик из корпуса печки:

Вот собственно и все, сборка осуществляется в обратной последовательности, на все про все времени потрачено около 40 минут. По аналогии замена моторчика печки производится на ВАЗ-2105 и ВАЗ-2104, отличие лишь в самой бороде и ее креплениях. Чуть позже мы вам расскажем о нюансах замены моторчика печки в этих и других ВАЗовских моделях. Удачи вам на дорогах и пусть машина не ломается. Будем рады вас видеть в нашем клубе ВАЗ классики на форуме.

Проблемы


Мотор печки В ходе эксплуатации прибор может приходит в негодность или снижать свою эффективность.

Проверяем вентилятор на всех четырех скоростях:

  • если вентилятор перестал вращаться, смотрим предохранительный элемент в блоке управления;
  • если не действует одна из скоростей, причина в поломке добавочного резистора или автомобильной проводки.
  • при низкой интенсивности работы вентилятора нужно прочистить решетку воздухозаборника или фильтр.

Проверяем заслонки – на максимальной скорости изменяем с помощью клавиш режимы распределения:

  • если они не двигаются, проблема в их электроприводе;
  • если появились скрипы заслонок печки Лада Веста, следует смазать их силиконовой смазкой.

Греем двигатель до рабочей температуры, затем смотрим, как нагреты патрубки. Проблема кроется в различной температуре этих элементов:

  • вероятен минимальный уровень антифриза;
  • нужно вытеснить воздушную пробку через специализированный клапан;
  • если засорился радиатор, необходима замена.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Замена радиатора печки своими руками на Лада Веста

Подготовка рабочего места, необходимый инструмент:

  • ветошь;
  • отвертка с крестообразным наконечником;
  • фонарик для увеличения зоны видимости;
  • новый радиатор.

Как снять радиатор. Последовательность действий при замене:

  1. Глушим двигатель, выключаем зажигание, выжимаем стояночный тормоз.
  2. Открываем капот, снимаем клемму с аккумуляторной батареи.
  3. Стачиваем тосол с системы. Пробка находится в нижней точке радиатора (ключ на 17).
  4. Демонтируем декоративную накладку на панели приборов.
  5. Снимаем верхнюю декоративную накладку над вещевым ящиком. Извлекаем его.
  6. Демонтируем металлическую стойку торпеды со стороны водителя.
  7. Убираем воздушный патрубок.
  8. Вскрываем крышку печки.
  9. Извлекаем нагреватель.
  10. Устанавливаем новый радиатор отопителя.
  11. Собираем конструкцию в обратной последовательности.

Ход работ

Когда материалы собраны, можно начинать работать. В первую очередь, требуется на пластиковый уголок при помощи двустороннего скотча наклеить светодиод. После этим же скотчем уголок приклеивается в нишу центральной консоли таким образом, чтобы он светил именно на прикуриватель.

Перед приклеиванием необходимо обезжиривать поверхность антисиликоном, чтобы скотч хорошо прилип к ней

Особенно важно это при фиксации уголка к пластику торпедо, так как последний может быть покрыт слоем полироли, из-за которого уголок через какое-то время просто отвалится

Фиксация самодельной подсветки в нише

Далее требуется выкрутить 1 винт, которым зафиксирована пластиковая панель трансмиссионного тоннеля с водительской стороны.

Следующим шагом в процессе реализации идеи подсветки ниши центральной консоли Лада Веста, становится подключение самодельной подсветки к прикуривателю.

Относительно распиновки, то она следующая:

  1. Провод черного цвета – масса;
  2. Провод красного цвета – +12В при включении зажигания;
  3. Провод синего цвета – +12В при включении габаритных огней.

Кроме того, светодиод может быть настолько ярким, что этот момент придется регулировать. Проще всего закрашивать его черным маркером, пока яркость вас не устроит.

Если яркость чрезмерная, можно воспользоваться черным маркером

Однако стоит понимать, что описанные цвета проводов не являются единственно возможным вариантом, так как это зависит от комплектации Весты. Именно поэтому, прежде чем подключать подсветку ниши центральной консоли Лада Веста, необходимо протестировать все контакты посредством мультиметра.

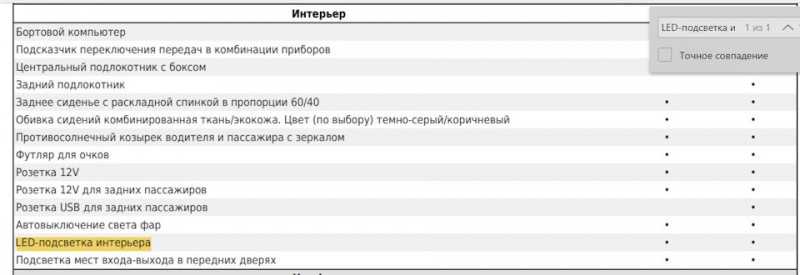

Ещё в салоне обнаружили с сыном, что LED-подсветка, заявленная в комплектации Люкс — урезанная, в сравнение с более жирными комплектациями.

Из нижней подсветки присутствует только подсветка центральной консоли и отсутствует в зонах ног передних седоков.

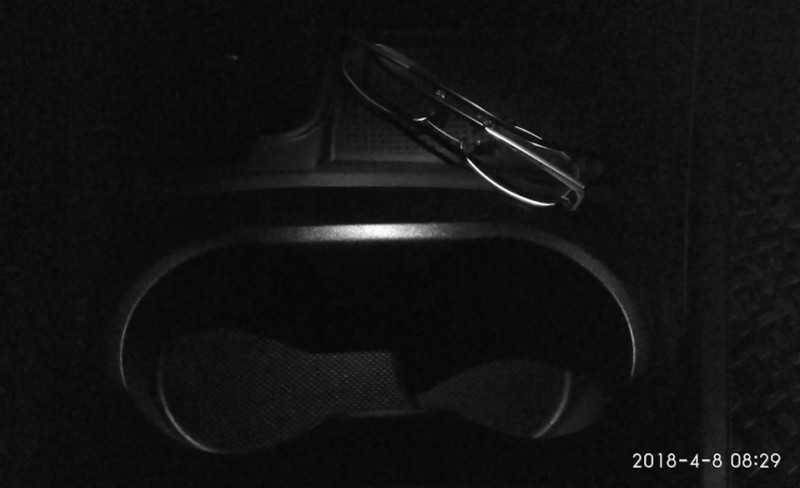

Достоинство этого лёгкого освещения я уже оценил. Приятная нежная подсветка, не отвлекающая внимания.

После того, как нашёл информацию о наличие в люксе разъёмов для подсветки зон ног, решил вернуться к этой теме и допилить освещение.

Действительно, разъёмы присутствуют.

Осталось купить пару LED-модулей и Жгут проводов для бардачка.Приобрёл всё это в acarparts.ru

Заказывал модуль 8450021495 без скотча за 220 руб., но пришли модули 8450031185, которые стоят у них 295 руб., но за 220 руб.

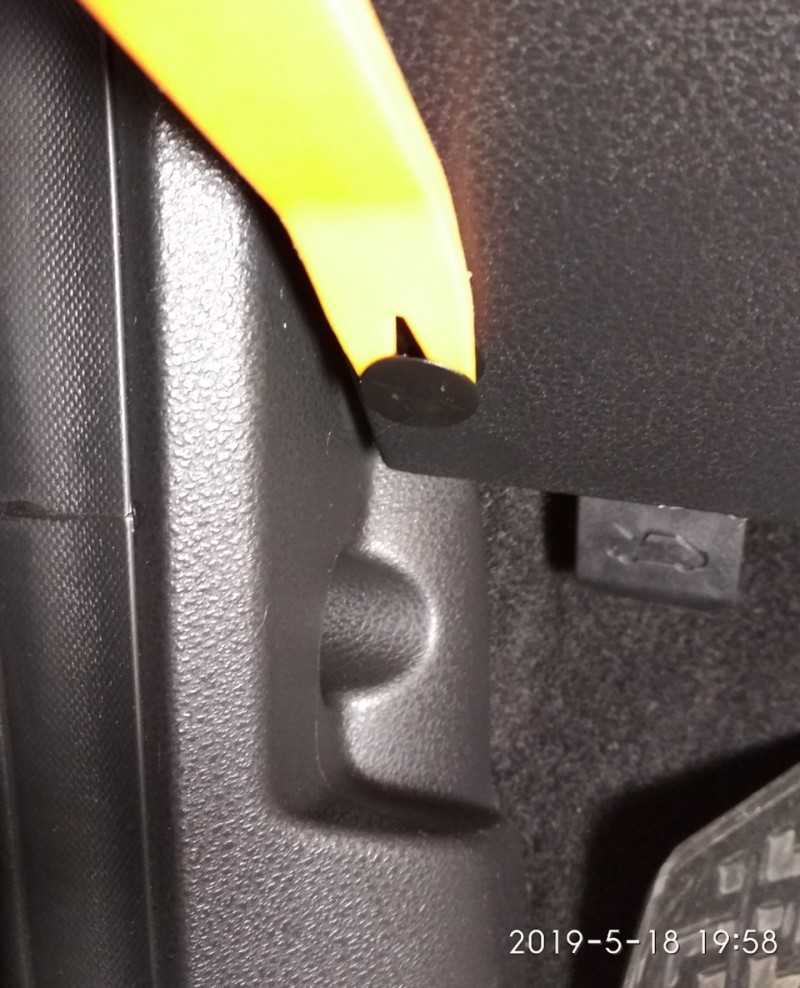

Выемка под модуль в ногах водителя.

Подготавливаем поверхность, матируя мелкой шкуркой.

Устанавливаем на место.

Модуль на месте

Теперь дорабатываем зону в ногах пассажира.

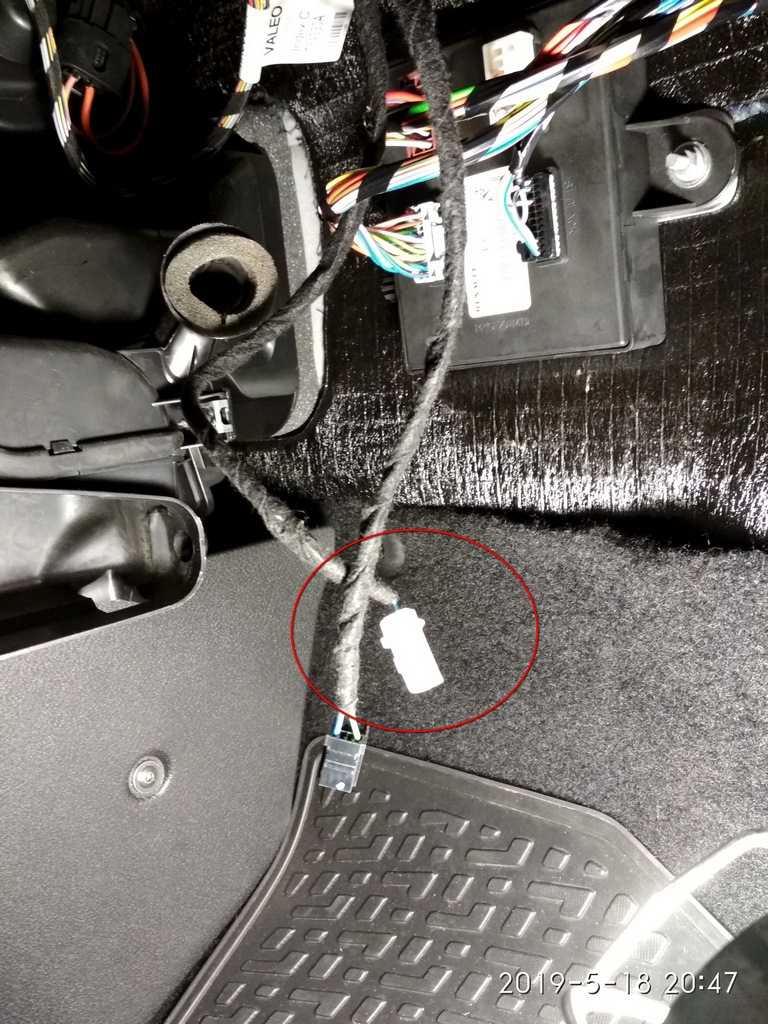

Разъём за бардачком примотан тут.

Зачищаем и обезжириваем.

Подключаем и Прокладываем жгут. Я его подклеил на 2-х сторонний скотч в местах крепления.

Модуль на месте.

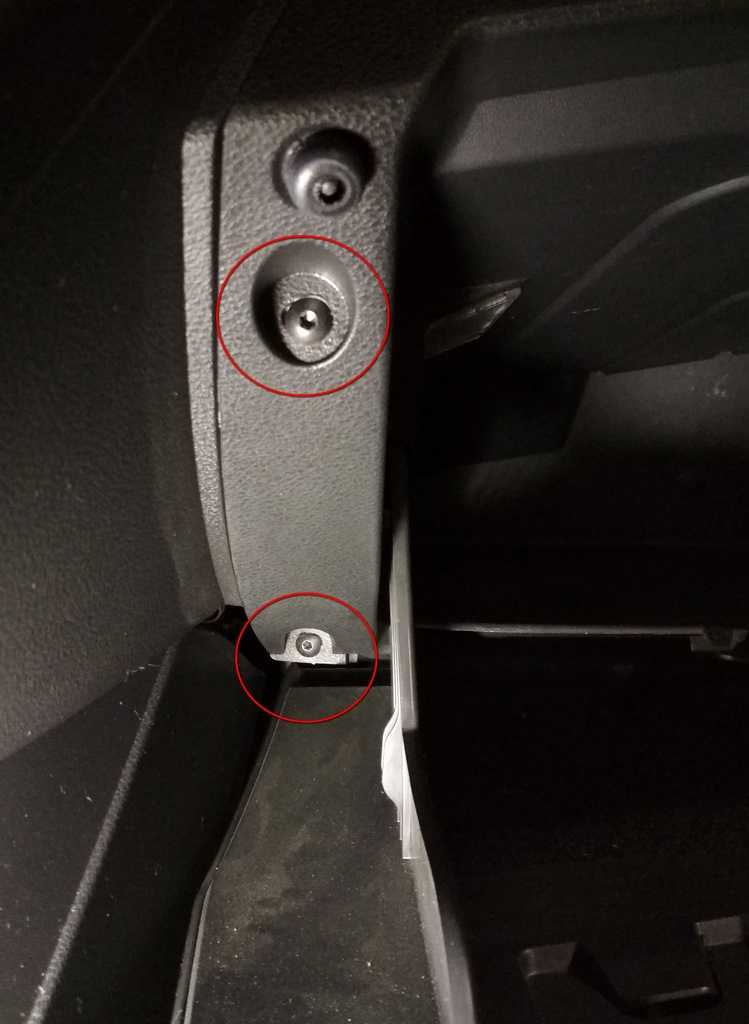

Ну и несколько фото по крепёжным элементам крышки предохранителей.

Ярлыки ММС Lada Vesta можно перетаскивать

Проверку обогревателя стоит делать перед началом зимнего сезона, а также зимой несколько раз. Тогда неприятности не застанут вас врасплох. Для этого требуется проверить работу во всех режимах и оценить:

  • Нагревается ли воздух, как быстро;
  • Изменяется ли поток воздушных масс с переменой команды;
  • Есть ли посторонние шумы;
  • В целом, довольны ли вы работой отопителя.

Особое внимание нужно обратить на одинаковую температуру патрубков. Если разница в нагретости резиновых трубопроводов существенная — значит серьезная неполадка. Ее стоит найти

В худшем случае – это замена радиатора Весты, в лучшем – завоздушивание или маленький уровень антифриза

Ее стоит найти. В худшем случае – это замена радиатора Весты, в лучшем – завоздушивание или маленький уровень антифриза.

И снова здравствуйте.Часто, очень часто натыкаюсь на записи здесь, в ВК о том, что печка в Весте плохо греет. Такие жалобы появились почти сразу с выходом седана на рынок. А в последнее время появились разные доработки отопителя и заслонок (к примеру — пружинка на заслонку).

10.30. Термометр ниже нуля не показывает. Нет делений. Он довольно точный, но комнатный. В машине примерно -10.

10.38. Проехал 1.5 км. Температура двигателя уже около 70, из дефлекторов дует теплый воздух. В салоне пока прохладно.

10.45. Проехал ровно 6км. Приехал во двор. С момента пуска 15мин. Термометр показывает в салоне 10. выходит, отопитель нагрел на 20 градусов.

Пробег: 24000 км

Начать следует с того, что корпус печки распложен под каркасом приборной панели. Из каких деталей состоит система?

  1. Воздушный фильтр.
  2. Радиатор печки.
  3. Вентилятор.
  4. Регулирующий заслонки редуктор.
  5. Дополнительный резистор.
  6. Распределитель потоков воздуха.

Радиатор печки ЛАДА Веста вырабатывает и отдает тепло в салон. Вентилятор предназначен для подачи воздуха в салон автомобиля. С помощью такой детали, как резистор выполняется регулировка оборотов.

Работать с печкой можно при помощи САУКУ или «блока управления отопителем и кондиционером». Компания АвтоВАЗ устанавливает на свои автомобили три блока управления на различных комплектациях.

Вентилятор печки ЛАДА Веста направляет воздух на ноги пассажира и водителя, на стекла и непосредственно в салон. С помощью дефлекторов водитель может регулировать направление потоков воздуха и их силу.

В LADA Vesta была добавлена функция, с помощью которой водитель или пассажиры с легкостью смогут охладить бутылочку минеральной воды или «Колы». Охлаждаемый вещевой ящик спокойно вместит ваши любимые безалкогольные напитки и охладит их даже в самый жаркий день.

Главный экран мультимедийной системы (ММС) Lada Vesta содержит ярлыки, расположение которых можно изменить по своему вкусу. Удерживаем на ярлыке несколько секунд, затем перетаскиваем его в нужное место. Примечательно, что об этом ничего не сказано в руководстве по эксплуатации автомобилем.

Чтобы включить обогрев ветрового стекла без максимального обдува стекол следует включить режим «Defrost MAX» (кнопка №24), а затем одновременно нажать на кнопки №24 и №21. В результате обогрев лобового стекла будет работать, а вентилятор климатической системы останется работать с прежней скоростью.

Мало кто знает, что у штатной мультимедийной системы Весты есть секретное сервисное меню. Оно содержит следующие функции:

  • Software — версия ПО, прошивка и др.
  • System status — статус системы.
  • Data save — сохранение данных.
  • Key test — тест ключей.
  • Fan test — тест вентилятора.
  • Decoct test
  • Initialize — инициализация.
  • RVC test
  • Diagnostic — диагностика.
  • Screen Adjust — регулировка экрана, калибровка.
  • GPS test — тест GPS (спутники).
  • Activation Mac — активация Mac.
  • Screen test — тест экрана (можно сделать его темным, чтобы не слепил).
  • Backlight test — тест подсветки.
  • Can test — Can тест.

Багажник универсала Lada Vesta радует хорошей организацией пространства. При проектировании его внутреннего пространства в компании учитывали мнение автолюбителей. Для комфортного размещения в нем предусмотрены различные ниши, крючки и карманы. Однако это не предел возможностей. Один из владельцев Lada Vesta SW нашел еще одно скрытое место в багажнике своего автомобиля, где можно хранить тряпки и другие мягкие вещи. Подробней.

Демонтаж

Чтобы снять радиатор печки Лады Весты, изначально необходимо подготовить автомобиль. Удобнее будет выполнять работу в смотровой яме или с подъёмником. Если такая возможность имеется, то упускать её не стоит. После этого можно переходить к демонтажу радиаторного механизма.

  1. Отключаем клемму с минусовым показателем от аккумуляторного блока.
  2. Демонтируем защиту с двигателя и передний бампер.
  3. Теперь можно переходить к балке переднего бампера, которая также подлежит демонтажу.
  4. Отжимаем фиксаторы.
  5. Отсоединяем патрубок с воздухозаборника от отражателя воздуха.
  6. Отжимаем фиксаторы и отключаем температурный датчик от воздухоотражательного механизма.
  7. Отжимаем фиксаторы, которые затрудняют демонтаж воздухоотражательной панели.
  8. Сливаем охлаждающую жидкость, которой наполнен радиатор отопителя Лады Весты.
  9. Разжимаем крепёжные хомуты, чтобы иметь возможность отсоединить подводящий шланг от патрубков термостата и трубы, которая подводит водяной насос. И также стоит отсоединить пароотводящий шланг, который соединяется с патрубком на расширительном бачке. Здесь понадобятся плоскогубцы.
  10. Разрезаем хомуты, которые крепят шланги к верхней поперечине на радиаторной рамке.
  11. Отсоединяем разъёмы на пучке проводов спереди от разъёмов на блоке реле вентилятора, звука и радиаторного электровентилятора.
  12. Разрезаем хомут переднего пучка проводов, который крепится к кожуху вентилятора.
  13. Владельцам автомашин с кондиционирующей системой следует разжать фиксирующие элементы, отключить и отвести её в сторону. Это единственное отличие в замене радиатора комплектаций моделей с кондиционером от обычных автомобилей.
  14. Повернуть фиксаторы крепления радиатора, которые затем необходимо извлечь из кронштейнов.
  15. Снимаем радиатор вместе с вентилятором и шлангами.
  16. Отжимаем фиксаторы, которые удерживают вентилятор охлаждающей системы силового агрегата.

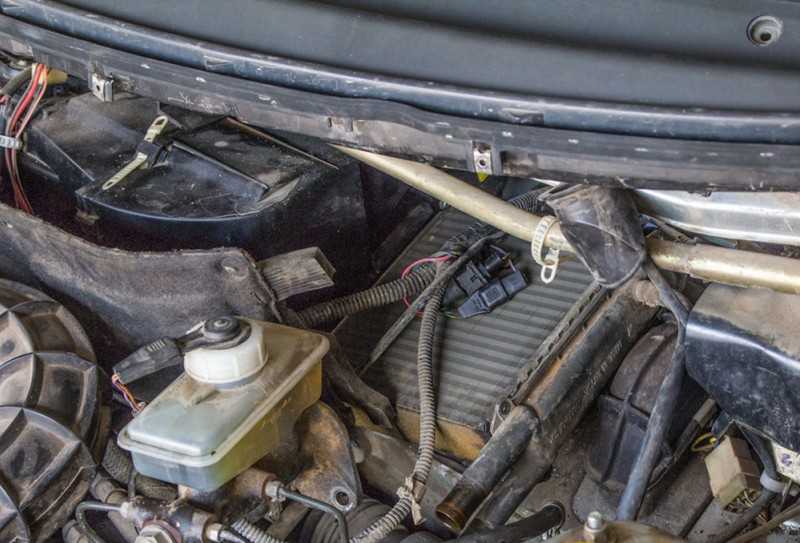

Самостоятельная замена отопителя в ваз 2106

  • 1 Порядок замены отопителя ваз 2106 1.1 Замена радиатора отопителя ваз 2106
  • 1.2 Замена радиатора отопителя на ваз 2106
  • 1.3 Замена тросика отопителя ваз 2106
  • 1.4 Замена электродвигателя отопления ваз 2106

Детали отопителя салона ваз 2106

  • 1 — крышка распределителя воздуха.
  • 2 — корпус вентилятора.
  • 3 – дополнительный резистор.
  • 4 — кожух крыльчатки вентилятора.
  • 5 — корпус радиатора отопителя.
  • 6 – прокладка крышки корпуса.
  • 7 — крышка люка притока воздуха.
  • 8 – прижимная скоба для крепления труб.
  • 9 – пружинный держатель крепления кожуха вентилятора.
  • 10 – прокладка радиатора.
  • 11 — радиатор отопителя.
  • 12- кран отопления.
  • 13 – крыльчатка вентилятора.
  • 14 – электрический двигатель вентилятора.
  • 15 — пружинная скоба для крепления электродвигателя.
  • 16 – подушка резиновая электродвигателя.
  • 17 — скоба для крепления крышки воздухораспределителя.

Особенности замены термостата на ВАЗ-2111

Чтобы заменить термостат, для начала необходимо вооружиться специальными инструментами и материалами:

  • радиатор отопления ВАЗ-2111 в качественном исполнении;
  • от 4-х и более хомутов;
  • короткая отвертка с крестовым видом наконечника;
  • пинцет.

Замена термостата на ВАЗ-2111 инжектор, рассчитанный на 8 и 16 клапанов, выглядит следующим образом. Сделать ее может любой новичок:

  1. Слейте с блока двигателя тосол. Подставьте под отверстие емкость достаточного объема, чтобы жидкость не пролилась мимо.
  2. Извлеките уплотнитель, сделанный из резины, в форме жабо, ее еще называют ветровой накладкой.
  3. Загляните под тормозной цилиндр, который считается главным, и отсоедините винт фиксации жабо.
  4. Теперь отсоедините 2 хомута для закрепления проводов и шлангов.
  5. От кузова отсоедините провод, идущий от вентилятора по минусу, и клемму с плюсом.
  6. Бережно открутите 2 винта, прикрепленных в левой стороне жабо.
  7. Теперь вы сможете слегка отодвинуть жабо по направлению вперед.
  8. Отсоедините накладку ветрового стекла.
  9. Отсоедините клемму, находящуюся в датчике показателей охлаждающей жидкости, изымите пароотводящий шланг в расширительном бачке.
  10. Снимите шланг, омывающий лобовое стекло.
  11. Изымите очиститель стекла и уберите накладку, относящуюся к ветровому стеклу.
  12. Далее снимите зажимные устройства корпуса отопительного приспособления и вентилирующего прибора. Когда откручиваются винты, нужно запомнить их местоположение.
  13. Достаньте корпус фильтра салона ВАЗ-2111, обязательно замените его.
  14. Извлеките заднюю половину корпуса вентилирующего устройства.
  15. Ослабьте хомуты и снимите шланг, подающий и выводящий антифриз, не забудьте о пароотводящем шланге.
  16. Наконец, пришла пора снять радиатор отопителя. Для этого не понадобится прикладывать много усилий, если, конечно, верно сделан демонтаж.

Далее принимайтесь за ремонтные работы радиатора отопления ВАЗ-2111, если агрегат еще можно починить. Ваша задача как следует зачистить, по максимуму восстановив герметичность.

Вместе с ремонтом радиатора потребуется должный ремонт печного устройства. При этом следуйте таким правилам:

  • если устанавливаете пластиковую часть вентилятора печного устройства, следите, попадает ли педаль в необходимое отверстие;
  • возвратите болты на прежнее место и отслеживайте, прилегают ли узлы.

6-7 часов — и сборка будет завершена. Чтобы работа была сделана идеально, желательно обустроить также шумоизоляцию. Осталось залить тосол и запустить проверку функционирования печки. Если нагревание патрубков отсутствует, пора разобраться с возникшей воздушной пробкой, расположенной в устройстве охлаждения системы.

При первой же поездке на ВАЗ-2111 вы заметите, что воздушный поток стал горячее, а показатели тосола в расширяющем бачке больше не снижаются. Если вы сами научитесь выполнять несложные ремонтные работы, удастся сэкономить определенную сумму средств, не придется постоянно обращаться на СТО.

Инструкция по замене термостата показана в видео: https://www.youtube.com/watch?v=JiOcujk1qYE

Видеоролик о том, как правильно проверить состояние термостата в ВАЗ-2111, представлен ниже: https://www.youtube.com/watch?v=XHnRqlf6gr0

Если термостат находится отдельно от двигателя, поможет следующий видеоролик с подробной инструкцией по проверке состояния агрегата:

Термостат не отличается большими габаритами, зато несет важную функцию, позволяя двигателю оптимально охлаждаться. То есть, этот маленький агрегат играет весьма важную роль.

Главная задача термостата — контроль за работой всей охладительной системы, недопускание перегрева двигателя. Рассмотрим, когда на ВАЗ 2110 нужна замена термостата, как это правильно сделать.

Не включается отопитель

Отсутствие реакции на включение отопителя означает: выход из строя переключателя, самого вентилятора или перегорание предохранителя. Для начала нужно убедиться в целостности последнего. Для чего откройте крышку блока в левой нижней части панели и найдите предохранитель F25 (30А), указанный на фото:

Если он перегорел, замените его на аналогичный – 30А. Но перед этим настоятельно рекомендуется выяснить причину, возможно, “умирающий” двигатель вентилятора стал виновником перегорания предохранителя.

Так же, если вентилятор работает только на последнем, самом быстром, режиме — виноват резисторный блок.

Почему на Лада Приора не работает печка

Лада Приора во многом похожа на своего прародителя ВАЗ десятого семейства, в том числе и устройством отопителя. Завод-изготовитель решил оставить принцип работы печки, заменив лишь некоторые элементы новыми. Вместе с этим Лада Приора унаследовала и знакомые проблемы, например, когда печка не греет и дует холодным воздухом.

Элементы системы отопления (печки)

В том, что печка «Приоры» на 95% схожа с «десяткой» можно увидеть по каталожным номерам:

  1. Отопитель в сборе (2170-8101012 или 2111-8101012-10).
  2. Моторедуктор распределения воздушного потока (2170-8127100). Распределяет потоки воздуха в ноги/лицо/ветровое стекло. Находится внутри торпедо.
  3. Датчик температуры воздуха в салоне (11186-8128050). Находится на потолке.
  4. Контроллер управления отопителем (КУО) или блок управления печкой (21703-8128020). Блок на котором водитель задает параметры работы печки. Располагается на панели.
  5. Резистор добавочный или дополнительный резистор (2123-8118022). Определяет скорость вращения вентилятора печки. Закреплен в моторном отсеке.
  6. Электровентилятор отопителя (2111-8118020). Находится под капотом.
  7. Моторедуктор заслонки отопителя (2110-8127200). Распределяет потоки воздуха в салон (улица/радиатор печки). Внутри отопителя в сборе.
  8. Фильтр воздушный (2110-8122020).
  9. Радиатор печки (2110-8101060). Располагается внутри отопителя.

устройство печки лада приораустройство печки лада приораустройство печки лада приораустройство печки лада приора

Неисправность одного из этих элементов вызывает проблемы в работе печки.

Принцип работы печки

Чтобы самостоятельно определить неисправность отопителя следует понимать принцип его работы.

Контроллер управления отопителем получает сигнал от датчика температуры в салоне и сравнивает ее с температурой, которую выставил водитель. Если есть разница, то КУО посылает сигнал на моторедуктор печки (находится под капотом), чтобы тот закрыл или открыл на определенную величину заслонки печки для большей подачи холодного или горячего воздуха.

Направление воздуха (лицо/ноги/лобовое стекло) определяет водитель, выставляя требуемое значение на КУО. После этого сигнал поступает на моторедуктор распределения воздушного потока (внутри панели/торпедо), который передвигает заслонки в нужном направлении.

Если печка дует холодным воздухом (не греет)

Причин, почему плохо греет печка «Приоры» может быть несколько (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

  1. Неисправность в системе охлаждения двигателя (радиатор печки холодный и не может отдать тепло). Потрогайте оба шланга радиатора отопителя, они оба должны быть горячими. Иногда причина кроется в самом радиаторе (брак, недостаточно производительный) (8%).
  2. Грязный фильтр салона. Попробуйте на время убрать фильтр и проверить работу печки (2%).
  3. Не работает заслонка печки, ее просто заклинило (17%).
  4. Неисправен моторедуктор печки (16%).
  5. Неисправен блок управления отопителем (13%).
  6. Неисправен датчик температуры воздуха в салоне. Попробуйте отключить его на время и проверить работу отопителя (6%).

Пункты 3-6 также могут быть причиной, когда постоянно дует только горячий воздух из печки.

Не работает переключатель режимов (лицо/ноги/стекло)

Возможные причины (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

  1. Неисправен контроллер управления отопителем (13%).
  2. Неисправен моторедуктор распределения воздушного потока внутри салона (8%).

Печка работает только в 4 положении

Если не работает первое, второе или третье положение печки следовательно (в скобках указан процент поломки по результатам опроса среди владельцев этого автомобиля):

  1. Неисправен резистор печки (7%).
  2. Неисправен блок управления отопителем (13%).

Если шумит печка

Возможно гудит подшипник электровентилятора (17%). Также дополнительный шум может вызвать сухой лист, попавший под его лопасти.

Заключение

Отопитель автомобиля — не простая система, а по отзывам владельцев — не совсем надежная. Старайтесь определить неисправность печки начиная с проверки, а затем подменой деталей на заведомо исправные. Не забывайте, что причина может быть и в плохом контакте или обрыве проводки автомобиля.

Мы уже писали о том, что отопитель ВАЗ 2110 и Лада Приора очень похожи, возможно вы найдете много полезного на их сайте. А какие проблемы с печкой испытывали вы? Удалось ли вам решить их? Участвуя в опросе вы помогаете другим автолюбителям определить причины.

Как работает печка на Лада Веста. Устройство

  1. Радиатор отопителя посредством резиновых патрубков соединен с магистралью системы. Тепло, излучаемое ДВС, передается системе отопления.
  2. Радиатор системы отопления распределяет тепло по салону машины электровентилятором.
  3. Предустановленный резистор в режиме онлайн регулирует темп вращения вентилятора.
  4. Воздушный поток проходит циркуляцию, очистку сеткой, салонным фильтром (см. схему).
  5. С помощью установленных заслонок водитель и пассажиры регулируют поток воздуха, поступающий к ним.
  6. Моторедуктор вращает заслонку, основываясь на показаниях регулятора, датчиков отопителя.

Проверка работы подогрева лобового стекла

Эффективность работы обогрева лобового стекла, как и других подогревов машины, зависит от температуры окружающего воздуха. Владельцами Весты подмечено, что при -3 градусах достаточно всего 3,5 минуты, чтобы лед и снег с ветрового стекла подтаяли. Затем делаем один взмах дворниками и вся наледь уходит:

При более низкой температуре, например, когда на улице мороз -20 градусов, лобовое стекло нагревается медленней. Благодаря отопителю через 3-4 минуты появились первые признаки оттаивания внизу стекла. Основная часть наледи исчезает только через 7-10 минут, можно ехать.

Кстати, если внутри стекла отчетливо виднеются нити накала, а подогрев не работает, обратитесь с этим вопросом к дилеру, возможно, что данная опция просто не активирована на вашем автомобиле.

На Lada Vesta SW и Lada Vesta SW Cross подогрев лобового стекла включается отдельной кнопкой. Эффективность обогрева на видео:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
