Почему не работает или плохо греет печка ваз 2110: причины, ремонт

Инструкция по снятию и замене

Если вы решили менять радиатор печки самостоятельно, то четко придерживайтесь действий, описанных в инструкции ниже.

Замена радиатора отопителя ВАЗ 2110 описана на примере замены устройства старого образца:

Для начала вам нужно будет слить охлаждающую жидкость из системы, перед тем, как приступить к процессу. В данном случае у вас есть несколько вариантов — слить антифриз через расширительный бачок, что займет больше времени, при этом вы сольете около одного литра. Или же можно слить расходный материал через соответствующее сливное отверстие, расположенное на блоке силового агрегата, в этом случае сольется около четырех литров. Антифриз сливается в заранее подготовленную емкость, проследите за тем, чтобы она была чистой. Если состояние жидкости в целом нормальное, в ней нет следов отложений или продуктов износа, то ее можно будет использовать повторно.
После слива антифриза вам нужно демонтировать уплотнительный элемент жабо, после чего снять и сам элемент. Для этого выкрутите соответствующий болт, фиксирующий жабо, он расположен под главным тормозным цилиндром. Далее, откручиваются четыре верхних крепления с правой части, отсоединяются два хомута, которые фиксируют патрубки и проводку, в частности, отрицательный провод вентилятора, подключенный к кузову. Затем нужно будет открутить еще два болта, которые фиксируют левую сторону жабо, но выкручивайте их не полностью, чтобы сторона сдвинулась, но не были демонтирована.
Накладку лобового стекла необходимо полностью снять, для этого выкручивается пять винтов и две гайки.
Выполнив эти действия, необходимо будет отключить клемму контроллера уровня охлаждающей жидкости в системе. Сделав это, от расширительного бачка нужно будет отсоединить отводящую магистраль.
Далее, отсоедините патрубок омывателя ветрового стекла. Для этого вам нужно будет открутить четыре болтика, расположенные перед вам, произвести демонтаж дворников, накладки, а также частично отсоединить корпус печки и вентилирующего узла.
После этого нужно открутить болт, при помощи которых крепится салонный фильтрующий элемент, а также передняя часть вентилятора. Перед откручиванием рекомендуем запомнить место установки четырех самых длинных винтов, чтобы при монтаже не возникло проблем. Сам корпус салонного фильтра можно снять, также нужно будет произвести демонтаж задней части вентилирующего узла. Сделав это, отключите все магистрали подачи, отвода, а также так называемый шланг обратки антифриза.
На следующем этапе производится замена радиатора печки ВАЗ 2110. Вам нужно приложить некоторые усилия, чтобы демонтировать протекающий радиаторный узел. Произведите установку нового устройства вместо него, после чего установите все патрубки, детали и компоненты, которые были сняты, только в обратном порядке

Отдельно уделите внимание тому, насколько правильно вы установили пластмассовый корпус вентилирующего устройства. Его так называемая педаль должна попасть точно в необходимый паз

Вы должны закрутить все болты, выкрученные ранее, в противном случае плотность прилегания основных компонентов системы отопления будет нарушена, соответственно, из-за этого могут возникнуть проблемы в работе печки.


1. Подставьте емкость под сливное отверстие и слейте охлаждающую жидкость.


2. Выкрутите все саморезы и демонтируйте защитную накладку под лобовым стеклом.


3. Открутите болты, которые крепят фильтр салона, а также переднюю сторону вентилятора.


4. Извлеките фильтрующий элемент и демонтируйте радиатор, после чего установите новый. Теперь вкратце рассмотрим процедуру замены устройства нового образца:

  1. Открутите болт в центре нижней части лобового стекла, гайку в левом углу, рядом с воздушным фильтром, а также две гайки, расположенные над впускным коллектором.
  2. Демонтируйте воздушный фильтрующий элемент.
  3. Далее, если вы посмотрите через магистраль подвода воздуха, то сможете увидеть саморез и два небольших винта, они фиксируют обе части радиаторного узла, вам нужно открутить их.
  4. Затем правую часть печки следует отвести вправо, после чего немного повернуть ее от себя и потянуть наверх. Сначала вы сможете вывести правую сторону, а затем — оставшуюся часть.
  5. Выполнив эти действия, вы сможете отключить пароотводящий патрубок.
  6. Произведите демонтаж стальных скоб, которые фиксируют две части радиаторного узла. Когда вы сможете получить доступ к заслонке, ее также надо будет поменять на новую. Процедура установки производится в обратном порядке.

Исправляем неисправности отопителя на ВАЗ 2110

Этот вопрос волнует многих автолюбителей, особенно когда первый крепкий морозец и промозглая сырая погода отчетливо напоминают о приходе зимы. С такой же проблемой столкнулся и я. Печка в моем автомобиле либо совсем не грела, либо грела очень плохо.

Ну а когда вместо ожидаемого тепла из нее подул холодный воздух, мое терпение лопнуло. Я решил, что от этой проблемы надо избавляться как можно скорее, иначе в сильный мороз на такой машине далеко не уедешь. Как мне удалось отремонтировать печку? Очень просто. Накопленные знания плюс немного опыта, которым теперь делюсь с вами. Надеюсь, что мои рекомендации помогут вам отремонтировать отопитель и не замерзнуть зимой.

Причин, по которым не работает печка ВАЗ 2110, может быть несколько. Все они зависят от различных факторов. Рассмотрим их детальнее:

  1. Отсутствие охлаждающей жидкости в системе охлаждения мотора.
  2. Неисправность радиатора отопителя.
  3. Неисправный фильтр салона.

Когда отопитель ВАЗ 2110 не работает из-за отсутствия тосола, устранить проблему очень легко. Просто проверьте уровень охлаждающей жидкости в расширительном бачке. Неисправность радиатора можно определить по его состоянию. Убедитесь, что он горячий. Если нет, то всё может быть из-за воздушной пробки. Устранить её также не сложно. Передними колесами заезжаете на какой-нибудь бугорок и даёте автомобилю несколько минут поработать на средних оборотах. Обязательно проверьте, не протекает ли радиатор. Возможно, причина поломки печки будет именно в этом.

Отопитель в вашей машине слабо дует? Замените фильтр салона. Подскажу один маленький секрет. Для того чтобы фильтр салона прослужил как можно дольше, установите защиту на воздухозаборник.

Температура не регулируется

Если вам не удается отрегулировать температуру воздуха, подающегося в салон, то искать причину нужно в заслонке, либо блоке управления. Возможно, что вышел из строя датчик температуры, который располагается на потолке, рядом с плафоном.

Для его проверки нужно повернуть регулятор вправо до упора, затем поднести руку к потоку воздуха, поступаемого из системы отопления. Если теплый воздух идет только тогда, когда регулятор находится в положении максимального нагрева, значит, нужно поменять сам датчик (а то и регулятор).

После этого нужно проверить, не зависла ли заслонка. Подбираются к ней через отсек двигателя: снимают центральные дефлекторы, рукой сдвигают заслонку. Если предстоит ее снимать, то лучше пластиковую (она идет штатно) заменить на алюминиевую, которая не так склонна к деформации и зависанию.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

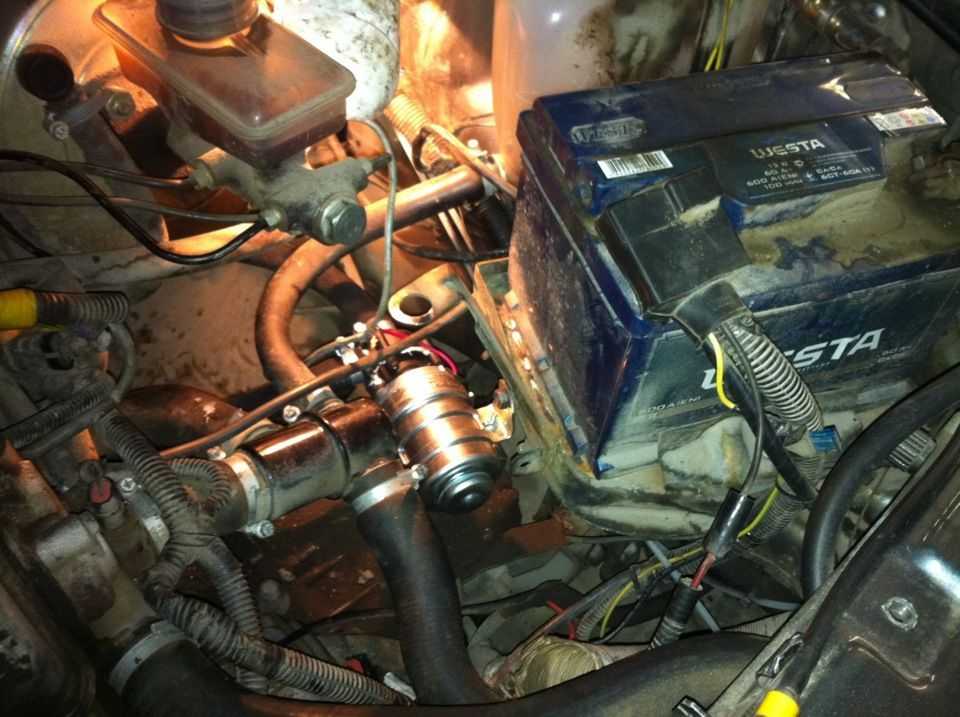

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

  • центральный дефлектор;
  • два боковых дефлектора и две решетки обдува лобового стекла;
  • подогрев ног водителя и переднего пассажира;
  • два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.

В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется по командам от электронного блока управления.

Возможные причины неисправности

Давайте более подробно разберемся с тем, почему плохо греет печка ВАЗ-2110. Причины тут могут быть самые разнообразные. Одна из самых распространенных заключается в том, что в системе охлаждения двигателя нет охлаждающей жидкости, или ее количество упало ниже о. Чтобы узнать, так ли это, необходимо заглянуть в расширительный бачок и проверить уровень, при необходимости долейте тосол или антифриз. Еще одна довольно актуальная причина может заключаться в самом радиаторе отопителя. Он довольно часто выходит из строя и остается холодным тогда, когда должен быть горячим. Не редкость, когда на «десятке» в радиаторе образуется брешь. Вполне естественно, что с трещиной или дыркой в корпусе он не будет греть.

Воздушная пробка – еще одна причина неисправности радиатора. В лучшем случае ее получится устранить, если заехать передними колесами на небольшую возвышенность с работающим на средних оборотах двигателем и постоять так несколько минут. Иногда достаточно просто заменить фильтр в салоне. Как вы видите, не так просто понять, почему плохо греет печка ВАЗ-2110. Причины могут быть и другими, например, в контроллере САУО или же микромоторедукторе. Если в одних случаях вам потребуется потратить всего пять минут на устранение неполадки, то в других может уйти куда больше времени. Давайте посмотрим, что делать, если отопитель напрочь отказывается нормально работать.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.


Извлечение неисправного радиатора, добраться до него можно через капот

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик


Процесс снятия датчика температуры салона Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

  1. Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
  2. Снимаем опору.
  3. Выкручиваем винты крепления щеточного узла и снимаем его.
  4. Аккуратно выбиваем ротор.
  5. Очищаем элементы от пыли и грязи.
  6. С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
  7. Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
  8. Загибаем обратно края пластины.
  9. Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
  10. Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
  11. Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
  12. Ставим на место ротор.
  13. Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
  14. В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
  15. Устанавливаем опору вентилятора и крыльчатку.
  16. Отремонтированный вентилятор устанавливаем на авто.

Проверка заслонок системы отопителя ВАЗ 2110

Система печка имеет 2 заслонки. Верхней регулируется забор холодного воздуха, а нижней поступление горячего от радиатора отопителя. И когда ломается приводной механизм или сама заслонка то печка может слабо греть, вовсе не греть либо сильно жарить.

Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). В некоторых случаях заслонку перекашивает или клинит через ржавчину так как бывает два вида заслонок: старого и нового образца, старые пластиковые с уплотнительным поролоном, а нового – металлические с уплотнителем из резины. Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели. Болезнь металлических что они часто клинят от ржавчины, а пластиковые перекашивает от воздействия горячего воздуха. Так что если например в переднее стекло ВАЗ 2110 дует теплым, а по бокам и в ноги дует горячим воздухом, то скорее всего заслонка не полностью перекрыла забор воздуха с улицы. А когда заслонки не движутся вовсе, то нужно проверить микродектор – приводной механизм заслонки.

Как устроена печка на ВАЗ 2113

Желая разобраться в вопросе о том, почему плохо греет печка на 2113 модели ВАЗ, нужно изучить устройство самой системы отопления салона.

Конструктивно можно выделить несколько основных элементов. Печка состоит из:

  • корпуса;
  • радиатора;
  • патрубков радиатора;
  • крана перекрытия;
  • воздуховодов;
  • заслонок;
  • вентилятора;
  • блока управления.

Именно неисправности со стороны этих элементов и могут быть причиной того, почему плохо греет печка.

Нагрев поступающего в салон воздуха осуществляется за счёт того, что потоки горячего воздуха проходят через теплообменник (радиатор), внутри которого циркулирует нагретая от работающего двигателя жидкость охлаждения (антифриз или тосол).

На отопителях ВАЗ 2113 реализовали возможность перекрывать подачу жидкости охлаждения на печной радиатор. Это позволяет отключать обогреватель салона, когда в нём нет необходимости. Это в основном касается эксплуатации автомобиля в летний период.

Перекрывается подача антифриза специальным краном, который врезан в патрубок подачи охлаждающей жидкости на печной радиатор.

Сам радиатор располагается внутри корпуса отопителя. Помимо того, что корпус вмещает в себя основные элементы печки, он также не позволяет теплу рассеиваться в разные стороны и контролирует его движение по автомобилю.

Корпус надёжно соединяется с воздуховодами. Именно за счёт воздуховодов потоки горячего воздуха могут поступать к боковым стёклам, на лобовое стекло, в салон, а также в ноги водителя и переднего пассажира. Чтобы контролировать подачу потоков воздуха, используются дефлекторы, установленные на концах воздуховодов.

Чтобы распределить воздушные потоки в разные зоны, применяются заслонки внутри корпуса печки. Конструктивно печка на ВАЗ 2113 имеет 3 вида заслонок:

  • Управление. Первая заслонка отвечает за управление самой печкой. Используется, чтобы перенаправить воздушный поток через теплообменник (радиатор печки), либо в обход. В первом случае в салон будет идти горячий воздух, а во втором просто активируется вентиляция салона машины.
  • Подача в зону лобового стекла. Вторая заслонка помогает перенаправить воздух к лобовому стеклу. Это полезная функция. Особенно зимой. Помогает убрать наледь со стекла, а также избавиться от запотевания, вызванного разницей температур внутри и снаружи.
  • Перенаправление в ноги, на боковые стёкла и в салон. Третья заслонка, которая позволяет выбрать, куда именно будет дуть горячий воздух.

Используя печной кран и заслонки, водитель управляет отопителем салона, направляет воздушные потоки и определяет зоны, куда они будут направлены.

Есть ещё важный элемент в виде вентилятора печки, который является частью отопителя. С его помощью создаются воздушные потоки. Цепь питания электродвигателя вентилятора оснащается реостатами. Это обеспечивает возможность выбора одного из 3 режимов работы. То есть, выбирая тот или иной режим, меняется скорость вращения вентилятора

Важно учесть, что реостаты влияют именно на снижение скорости вращения лопастей. Это полезно знать при выявлении неисправностей печки

Система, применяемая на семействах Самара и Самара-2, куда входит модель ВАЗ 2113, отличается от классики ВАЗ. Ранее вентилятор втягивал воздух. Теперь же происходит процесс нагнетания воздуха в корпус печки. От этого эффективность воздухоподачи значительно увеличилась.

Плюс упростился доступ к вентилятору. Теперь к нему можно добраться через подкапотное пространство, около моторного щита.

Как отремонтировать систему отопления ВАЗ 2112

Незаменимым устройством любого авто в холодное время является печка. Иногда необходима замена печки радиатора на ВАЗ 2112 со всеми элементами. В салоне ВАЗ 2112 встроена вентиляция приточно-вытяжная. Воздух в салон поступает через специальные отверстия, выполненные в накладках лобовых стекол. Воздух может подаваться самопроизвольно или принудительно. Во втором случае подачу осуществляет вентилятор отопителя. Из салона он может выходить через щели, между панелями расположенными внутри дверей, отверстия в их торцах. Встроенные клапаны пропускают воздух наружу и задерживают его попадание вовнутрь, что в салоне улучшает теплоизоляцию. При необходимости радиатор отопителя подогревает воздух перед поступлением в салон.

Какие особенности у радиатора печки ВАЗ 2112

  • В пластмассовом кожухе под приборной панелью в горизонтальном положении расположен радиатор печки авто ВАЗ 2112.
  • В конструкции два ряда трубок, изготовленных из алюминия с напрессованных на них двух пластмассовых бачков. На левом расположены два штуцера: один для слива, другой для подвода охлаждающей жидкости.
  • Положение заслонок регулирует поступление части воздуха, который забирает радиатор. Основной поток его проходит мимо радиатора. Если заслонка находится в крайних положениях, воздух не идет совсем.
  • Особенность конструкции – отсутствие крана, который должен перекрывать поток охлаждающей жидкости, что обеспечивает постоянный нагрев радиатора отопителя при работающем моторе. В этом случае в салоне необходимая температура достигается быстрее, а отсутствие крана уменьшает число стыков, мест, которые могут протекать и создать во всей системе отсутствие герметичности.

Демонтаж радиатора печки авто ВАЗ 2112

Если радиатор печки дал течь, его необходимо заменить. Замена радиатора печки в ВАЗ 2112 начинается с демонтажа всей приборной панели и рулевой колонки. Работу нужно проводить аккуратно, что связано с изготовлением большей части разъемов из непрочных пластмассовых защелок и фиксаторов, которые легко можно сломать. Радиатор можно снять и без демонтажа панели.Замена радиатора печки на ВАЗ 2112 проще выполняется при снятом испарителе, но при этом требуется предварительная разгерметизация магистральной системы кондиционирования, удаление хладагента. Инструкция снятия радиатора предлагает:

Отсоединить аккумуляторную батарею.

  • Установленные на перегородке отопителя шланги отсоединить со стороны отсека двигателя.
  • Имеющийся на перегородке резиновый уплотнитель втолкнуть вовнутрь салона. Для этого нужно закраины уплотнителя отсоединить от краев отверстия в перегородке.
  • Снять , его накладку, пепельницу, приемник, для центральной стойки, лицевые панели.
  • Удалить панель управления отопителем и кондиционером.
  • Извлечь электронный блок управления, без отсоединения от блока разъемов.

Демонтаж блока управления автомобиля ВАЗ 2112

  • Отвернуть болты, крепящие левую стойку к основанию кузова и болты, фиксирующие провода соединения с массой, полностью стойку снимать не нужно.
  • Открутить болты, которые удерживают правую стойку, затем она снимается с автомобиля.
  • Выкрутить крестообразной отверткой винты-саморезы, которыми стойка крепится к передней пластмассовой панели с ее обратной стороны.
  • Удалить канал центрального воздуховода.
  • Над радиатором отопителя, немного смещенная вперед, расположена делительная заслонка, которую нужно извлечь вместе с секцией воздуховода, чтобы увеличить рабочее пространство.
  • Ослабить на шпильках затяжку гаек, которые фиксируют левую сторону корпуса испарителя.
  • Открутить гайка на шпильке, расположенной около верхнего рычага педали для управления дроссельной заслонкой.
  • Открутить болты, удерживающие правый нижний угол корпуса отопителя.
  • Снять ушки отопителя со шпилек.
  • Часть корпуса испарителя кондиционера отвести в сторону.
  • Из-под передней панели достать отопитель, общий вид его показан на фото.

Общий вид отопителя автомобиля ВАЗ 2112

  • Удалить хомуты, удерживающие к корпусу трубки отопителя.
  • Вытащить из корпуса радиатор.

Как работает датчик температуры салона ваз 2110

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

. Сказано сделано, разбираем датчик, смотрим, там терморезистор примерно равен 1200 ом, с ним последовательно включен резистор примерно 1500 ом, далее последовательно «подстроечный» резистор 30 ом, далее перемычка и ВСЕ, далее только клеммы датчика. Выпаиваем пермычку, впаиваем резистор 100 ом, ставим датчик на место, проверяем работу системы и. ВОТ ОНО СЕРМЯЖНОЕ ЩАСЬЕ ТАЗОВОДА — машинка зафурычила так, как задумывали конструкторы. И в автоматическом режиме работает как надо и в ручном все тип-топ

ладно раз ты такой талантливый, скажи: почему у меня из этого блока (ну где темп. и скор. вращ. вент. регулируются) когда я его ставлю на тепло какие то скрипы, писки доносятся? и почему ставлю на красную точку — жара , а чуть ниже на одно деление — сразу холод? Кстати сбоку я унего + — регулировку ручную не увидел, у меня с буковкой «А» блок.

У меня это уже было. Неисправен переменный резистор на микромоторедукторе отопителя. Отдельно не продается.. Менял в сборе за 30 минут. Блок САУО не понимает какое сопротивление на микромоторедукторе т.е. в каком положении сейчас заслонка (дорожки протерлись) и с ума сходит. Елозит заслонкой туды-сюды. Цена — 560 рубчиков. И что обидно — моторчик с редуктором исправны, а резистор — цена копейки нет и все на выкидыш. Отдельный респект Вазу..

а у меня немного другая проблема: 1.ставлю на красную точку — жара 2.уменьшаю до 18-и — все равно жара 3. убираю на синию точку — холод. 4.холод продолжается до тех пор пока не повернешь на красную вновь.

Неисправен переменный резистор на микромоторедукторе отопителя. Отдельно не продается.. Менял в сборе за 30 минут.

Mouse 21113, скажи, как менял, что разбирал? Такая же хрень!

Как этот самый резистор крепится к микромоторедуктору и неужели нельзя подобрать из магазинов электроники ничего (резистор что, нестандартный какой)?

голос

Рейтинг статьи

Проверка резистора сопротивления

Резистор печки имеет 2 спирали, сопротивление 1-й 0,23 Ом, а 2-й составляет 0,82 Ом. Когда задействованы обе, то электродвигатель отопителя работает на первой скорости, если же резистор работает на первой спирали, то включается 2-я скорость. На третьей, максимальной скорости вентилятора, когда резистор не задействован При включении электродвигателя без резистора, ротор вентилятора вращается с максимальной 3-й скоростью.

Кроме выше перечисленных неисправностей также печка может не работать по причине малого уровня антифриза, завоздушивание системы охлаждения, нерабочему термостату или помпе.

Печка ВАЗ 2110 не работает, причины

Для понимания причин, по которым печка на ВАЗ 2110 не греет, целесообразно понять ее устройство и разобраться, как она должна работать. По схеме, представленной ниже, достаточно просто разобраться в устройстве отопителя десятки.

Схема устройства отопителя ВАЗ 2110

Специалисты выделяют следующие причины, по которым печь может не греть или дуть холодным воздухом:

  1. Не настраивается температура, или печь работает только на одной скорости.
  2. Не срабатывают заслонки, которые отвечают за распределение воздуха.
  3. Отказывает датчик температуры, установленный в салоне.
  4. Возникли неполадки контроллера системы автоматического управления отопителем (САУО).
  5. Протечка антифриза из радиатора отопителя.

После проведения довольно простой диагностики и проверки работоспособности указанных узлов можно приступать к ремонту отопительной системы.

Электрическая схема подключения элементов автоматического управления отопителем

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто своими руками
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
