Lada largus устройство, обслуживание, ремонт

Рулевая колонка — снятие и установка

Снятие

1. Установить автомобиль на рабочий пост и затормозить стояночным тормозом.

2. Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

3. Выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10 мм).

4. Снять модуль надувной подушки безопасности водителя (МНПБВ).

5. Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

6. Снять рулевое колесо.

7. Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки (отвертка Torx Т20).

8. Снять блок подрулевых переключателей с вращающимся устройством.

9. Снять приемную катушку транспондера и выключатель зажигания.

10. Отсоединить держатель 1 жгута проводов панели приборов от кронштейне рулевой колонки 2 (отвертка плоская).

Снятие рулевой колонки:

держатель жгута проводов;
рулевая колонка.

11. Снять панель приборов.

12. Отвернуть гайку 2 болта крепления вилки шарнира 1 промежуточного вала рулевой колонки к валу 4 шестерни рулевого механизма, извлечь болт 3 и отсоединить вал руля от вала шестерни рулевого механизма (ключ гаечный 13 мм).

Отсоединение вала руля от вала шестерни рулевого механизма:

Операции по снятию подушки безопасности Лада Ларгус

1. Отсоедините провод от клеммы минус аккумуляторной батареи. 2. Сожмите пружинные фиксаторы крепления модуля подушки безопасности, одновременно вводя стержни в два специальных отверстия, расположенные по бокам рулевого колеса…

3. …в то же время помощник должен потянуть руками модуль подушки безопасности на себя и отвести его с выключателем звукового сигнала от рулевого колеса на длину подсоединенных жгутов проводов.

Так расположены пружинные фиксаторы крепления модуля подушки безопасности.

4. Поверните рулевое колесо в положение, соответствующее прямолинейному движению.

5. Подденьте отверткой фиксатор колодки жгута проводов…

6. …извлеките фиксатор из колодки…

7. ..и отсоедините колодку от подушки безопасности. Снимите подушку безопасности. 8. Установите модуль подушки безопасности водителя в порядке, обратном снятию.

Для большинства владельцев Лады Ларгус рулевое колесо является довольно удобным. Но есть немало и таких водителей, которые любят одевать либо оплетки на руль, либо же обшивать его. Если вы собрались обшить его, то здесь идеальным вариантом будет полный демонтаж руля, чтобы выполнить эту работу без лишних неудобств.

Что делать при неисправностях в рулевом управлении Лада Ларгус?

Лучшее решение — это незамедлительная поездка в автосалон для осмотра Лады. Такое решение сможет своевременно спасти вас от непредсказуемого поведении авто на дороге и попадания в экстренную ситуацию.

В зависимости от характера неполадок, в сервисе проведут полную диагностику системы рулевого управления и ГУР. Работы по исправлению неполадок могут включать в себя:

замена ремня насоса;
восстановление оптимального уровня масла для гидроусилителя руля и рабочей жидкости;
замена поврежденных или изношенных деталей системы — наконечников, подшипников, шлангов;
ремонт реек;
замена рулевой тяги, трубки ГУР и многое другое.

Замена запчастей ГУР на Лада Ларгус — это основная сфера возможных проблем при эксплуатации данной модели.

В целом, рулевое управление Лады Ларгус получило хорошие отзывы, как от новичков, так и от опытных водителей. Поведение автомобиля на трассе, по бездорожью и в городе, благодаря усовершенствованной системе рулевого управления, продемонстрировало ходовую мощь и достойную конкурентоспособность данной модели.

Однако со временем любая система может придти в негодность, именно поэтому не стоит медлить, когда вы услышите характерный стук, увидите протечку или почувствуете нечувствительность руля вашего Ларгус. Лучшим решением в такой ситуации станет поездка в ближайший автосервис, тем более что цена на ГУР и другие запчасти Лады Ларгус вполне доступная.

Рулевое управление

Рулевой механизм в сборе

Примечание:

Индекс: 360110.

Применение в комплектациях: KS015-41/KSOY5-42/RS015-41/RSOY5-42/FS015-40/FS015-41.

№ поз.	Номер детали	Применяемость	Количество	Наименование
1	490019371R	с ГУР	1	Механизм рулевой в сборе с гидроусилителем
2	8200849701	без ГУР	1	Механизм рулевой в сборе

Чехлы и тепловой экран рулевого механизма

Примечание:

Индекс: 362010.

Применение в комплектациях: KS015-41/KSOY5-42/RS015-41/RSOY5-42/FS015-40/FS015-41.

№ поз.	Номер детали	Применяемость	Количество	Наименование
1	6001547607		1	Чехлы защитные
2	7703602196		1	Болт шестигранный с буртиком
3	6001548872		1	Термоэкран
4	7703002929		1	Болт шестигранный с буртиком
5	7703044165		1	Гайка накидная геликоидальная

Гидроусилитель рулевого управления

Примечание:

Индекс: 363310.

Применение в комплектациях: KS015-41/KSOY5-42/RS015-41/RSOY5-42/FS015-40/FS015-41.

№ поз.	Номер детали	Применяемость	Количество	Наименование
1	491100699R	с ГУР, без кондиционера	1	Насос ГУР
2	8200849632	без кондиционера	1	Трубопровод высокого давления насоса гидроусилителя
3	497257535R	с ГУР	1	Шланг обратный низкого давления бачка ГУР
4	8200742060	с ГУР, без кондиционера	1	Шланг низкого давления насоса ГУР
5	8200005185	с ГУР, без кондиционера	1	Бак масляный ГУР, с пробкой
6	7700816919	с ГУР	1	Пробка бака ГУР
7	6001550688	с ГУР, без кондиционера	1	Кронштейн бака масляного ГУР
8	7703008162	с ГУР	1	Кронштейн бака масляного ГУР
9	7703083470	с ГУР	1	Хомут пружинный Ø1
10	7703602226	с ГУР	1	Болт шестигранный с буртиком
11	7703001241	с ГУР	1	Болт с шестигранной головкой 8×80
12	7703033206	с ГУР	1	Гайка шестигранная с буртиком
13	7703179080	с ГУР	1	Скоба крепления
14	7703101447	с ГУР	1	Болт шестигранный с шайбой
15	7703083469	с ГУР	1	Хомут крепления
16	497610324R	с ГУР	1	Датчик давления ГУР
17	7703065106	с ГУР	1	Уплотнитель 7,6×10,8×1,6
18	7703065243	с ГУР	1	Уплотнитель 9,5×12,3-1,4

Скачивание книги

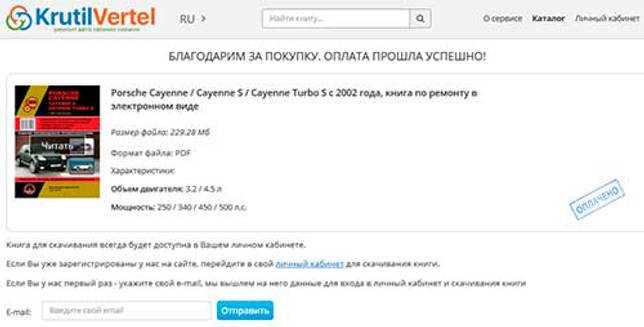

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Рулевая колонка – снятие и установка Lada Largus / Лада Ларгус

Установить автомобиль на рабочий пост и затормозить стояночным тормозом.

Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

Выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Снять модуль надувной подушки безопасности водителя (МНПБВ).

Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

Снять рулевое колесо.

Отвернуть два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки .

Снять блок подрулевых переключателей с устройством вращающимся.

Снять приемную катушку транспондера и выключатель зажигания.

Рисунок 6-1 – Снятие рулевой колонки:

1 – держатель жгута проводов;

2 – рулевая колонка

Отсоединить держатель 1, рисунок 6-1, жгута проводов панели приборов от кронштейн рулевой колонки 2 (отвертка плоская).

Снять панель приборов.

Рисунок 6-2 – Отсоединение вала руля от вала шестерни рулевого механизма:

1 – шарнир промежуточного вала рулевой колонки;

2 – гайка болта крепления вилки шарнира;

3 – болт крепления вилки шарнира;

4 – вал шестерни рулевого механизма

Отвернуть гайку 2, рисунок 6-2, болта крепления вилки шарнира 1 промежуточного вала рулевой колонки к валу 4 шестерни рулевого механизма, извлечь болт 3 и отсоединить вал руля от вала шестерни рулевого механизма (ключ гаечный 13).

Рисунок 6-3 – Снятие рулевой колонки:

1 – рулевая колонка;

2 – болты крепления рулевой колонки;

3 – поперечина панели приборов

Отвернуть четыре болта 2, рисунок 6-3, крепления рулевой колонки к кронштейну поперечины 3 панели приборов и снять рулевую колонку 1 (головка сменная 13, удлинитель и вороток).

Внимание. Повторное использование болта и гайки крепления вилки шарнира промежуточного вала рулевой колонки к валу шестерни рулевого механизма не допускается

Болт и гайка подлежат обязательной замене.

Внимание. Повторное использование винта крепления выключателя зажигания к рулевой колонке не допускается

Винт подлежит обязательной замене.

Внимание. Повторное использование болта крепления рулевого колеса к валу руля не допускается

Болт подлежит обязательной замене.

Установить рулевую колонку на место и закрепить ее четырьмя болтами к кронштейну поперечины панели приборов. Момент затяжки болтов 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель и вороток, ключ моментный).

Установить вилку шарнира промежуточного вала рулевой колонки на вал шестерни рулевого механизма и закрепить новыми болтом и гайкой. Момент затяжки гайки 21 Н.м (2,1 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).

Установить панель приборов.

Закрепить держатель жгута проводов панели приборов к кронштейну рулевой колонки (отвертка плоская).

Установить приемную катушку транспондера и выключатель зажигания.

Установить блок подрулевых переключателей с устройством вращающимся.

Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами .

Установить рулевое колесо .

Установить модуль надувной подушки безопасности водителя (МНПБВ).

Подсоединить клемму провода «массы» к аккумуляторной батарее и включить зажигание .

Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

Проверить работу подрулевых переключателей.

Проверить работу устройства вращающегося, для чего:

– повернуть рулевое колесо в крайнее левое положение;

– повернуть рулевое колесо в крайнее правое положение;

– вернуть рулевое колесо в центральное положение;

– убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.
