Как сделать ремонт рулевой рейки на ваз-2110 своими силами?

Введение

ВАЗ-2107, к которому привыкли тысячи соотечественников, по нескольким параметрам уступает зарубежным аналогам, ввиду чего автомобилисты, желающие улучшить характеристики родного авто, производят своими руками тюнинг рулевого управления ВАЗ-2107. Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя или электроусилителя руля. Благодаря грамотной модернизации в автомобиле появится агрегат, посредством которого создаётся дополнительное усилие на колёса при вхождении в поворот. Произведённое усовершенствование приблизит отечественное авто к классу более дорогих зарубежных машин.

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

  1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

  • При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
  • Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
  • Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.
  1. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.
  • Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
  • По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.
  1. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.
  • В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
  • Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
  • При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Как вернуть звуковой сигнал самостоятельно

Если рулевое колесо нужно было снять, так как перестал работать звуковой сигнал, то процесс снятия осуществляется в той же последовательности, что была ранее описана. Далее понадобится сделать следующее:

  • обязательно проверить люфт руля, показатель которого не должен превышать 5 С и медный контакт звукового сигнала. Контакт располагается на рулевой колонке, если на его поверхности будут замечены следы окисления или другой вид загрязнителей, их тщательно устраняют;
  • далее выкручиваются соединительные крепежи с обратной стороны рулевого колеса, чтобы можно было снять всю панель в сборе, учитывая и контактную пластину;
  • снятый руль с панелью следует положить на стол или верстак, чтобы найти вышедший из строя контакт. Последний чаще всего является основной причиной, по которой пропадает звуковой сигнал;
  • если контакт отсоединился, его нужно просто припаять на прежнее место и установить панель с рулевым колесом.

Причины стуков и демонтаж рейки

Наиболее распространенной причиной стука является повышенный износ шарового соединения наконечника. Данная неисправность требует скорейшей замены указанного элемента, поскольку дальнейшее движение может стать небезопасным, и все можно выполнить своими руками, используя специальный ремкомплект.

Присутствие неисправностей в рассматриваемом здесь механизме, кроме стуков, может также отзываться отдачей в рулевом колесе, что ощутимо для водителя.

Также возможны «закусывания» руля LADA Kalina в крайних позициях. Здесь регулировочные и ремонт рулевой рейки наделены крайней необходимостью. Если после указанных мер ожидаемый результат не наблюдается, то единственным путем будет замена рулевой рейки в сборе. Довольно распространенной причиной стука является банальное ослабление болтового крепежа на картере узла.

Конструктивные решения, присутствующие в рейке, не позволяют осуществить регулировку и подтяжку пружины без демонтажа механизма. Но замена возможна своими руками, используя ремкомплект.

Для снятия рейки потребуется выполнить такую последовательность действий.

  1. Поднимаем передок автомобиля LADA Kalina, используя доступные специализированные средства.
  2. Действуем в салоне LADA Kalina и выкручиваем болт, которым рулевая колонка удерживается в отрегулированном положении.
  3. Снимаем оба передних колеса.
  4. Откручиваем гайки поворотных рычагов и вынимаем наконечники.
  5. Под капотом потребуется извлечь АКБ в паре с площадкой.
  6. Вынимаем теплоотражатель.
  7. Откручиваем крепежные элементы, которыми рейка рулевая с электроусилителем удерживается на кузове. Теперь узел спокойно извлекаем наружу.

Для разборки механизма потребуется обзавестись следующим инструментальным набором.

  1. Специальным ключом, позволяющим регулировать рейки конструкции «ВАЗ».
  2. Индикатором часового вида, с помощью которого будет отрегулирована величина зазора.
  3. Плоскогубцами, отвертками и ключевыми наборами.
  4. Молотком, киянкой и съемником для наконечников рулевых тяг.
  5. Зубилом, штангенциркулем и малярной кистью.

Устройство рулевой трапеции Нива Шевроле и ее особенности

Рулевая трапеция Шеви Нива – это подвижная конструкция соединенных между собой элементов. Основными составляющими являются:

  1. Сошка;
  2. Маятниковый рычаг (рулевой маятник);
  3. Средняя тяга;
  4. Боковая тяга (правая и левая);
  5. Поворотные кулаки.

Сошка — это ничто иное как цельнометаллический рычаг, который установлен на вал рулевого механизма. еК концу рычага шарнирно крепится левая рулевая тяга. Для передачи усилия на правое колесо служит средняя тяга.

Для нее второй точкой опоры служит рулевой маятник, подвижно закрепленный в специальном кронштейне. Этот маятник играет роль второго рычага, передающего усилие на правую рулевую тягу. Поворотные кулаки к трапеции не относятся, но часто рассматриваются, как часть рулевой системы и позволяют более подробно описать процесс управления автомобилем.

На Шевике боковые тяги состоят из двух частей. Они соединены между собой разрезной муфтой, которая имеет внутреннюю левую и правую резьбу с разных сторон. При вращении муфты обе части боковой тяги сходятся или расходятся, изменяя расстояние от сошки или маятника до поворотного кулака. Таким образом, имеется возможность устанавливать определенный угол схождения колес. Обычно та часть боковой тяги, которая обращена к колесу, называется рулевым наконечником.

Абсолютно все тяги трапеции Нива Шевроле имеют на концах шарниры. Пальцы шарниров рассчитаны на коническую посадку и при соединении притягиваются гайками. Шарниры позволяют деталям трапеции оставаться подвижными относительно друг друга и относительно кузова автомобиля. Некоторые автолюбители склонны считать, что элементы рулевой трапеции Шевика подходят для классической «Нивы» и наоборот. Это мнение ошибочно. И хотя различия не входят в разряд кардинальных, при ремонте и замене следует подбирать детали исключительно по каталожному номеру.

Неисправности

Причинами выхода из строя рулевой рейки могут быть:

  • отработанный ресурс;
  • регулярная езда по неровной дороге;
  • резкие ускорения автомобиля при вывернутом в крайнее положение рулевом колесе;
  • механические повреждения вследствие попадания колес в глубокие ямы или дорожно-транспортного происшествия.

Симптомы вышедшей из строя рулевой рейки:

  • стук в районе расположения рейки при выворачивании рулевого колеса;
  • затрудненный поворот руля («закусывание» или заклинивание);
  • вибрация и стук во время движения;
  • увеличенный люфт руля;
  • нарушения угла развала-схождения колес (определяется по неравномерному износу шин).

Когда нужно менять рулевую рейку

Перечисленные неисправности рейки требуют немедленного ее ремонта или замены. Если этого не сделать, рулевое управление может выйти из строя в любой момент, поставив под угрозу жизнь водителя и пассажиров автомобиля.

Существует три варианта устранения неполадок рулевой рейки:

  • регулировка (выполняется после полной диагностики в случае, если рейка не требует ремонта или замены);
  • ремонт (включает замену ремкомплекта);
  • замена всего узла (предусматривает установку новой рейки с тягами или без них).

Если неисправная рулевая рейка имеет ресурс более 100 тыс. км пробега, ремкомплект не всегда способен изменить ситуацию в лучшую сторону. В этом случае требуется ее замена.

Цена рулевой рейки и ее замены

Стоимость рулевой рейки на автомобиль ВАЗ 2114 составляет от 2300 до 3500 рублей. Средняя цена за работу по ее замене на станции техобслуживания – 1200 рублей.

Каталожный номер штатной рулевой рейки с тягами на ВАЗ 2114 — 2108-3400012 или 21080-3400120-00.

История автомобиля ВАЗ 2106

Схема ВАЗ 2106 дает автолюбителям детальное представление о расположении главных составляющих транспортного средства. Данная модель — автомобиль малого класса (вариант, который шел на экспорт — «Лада 2106») с четырехдверным кузовом.

Комплектован двигателем, рабочий объем которого 1,57 л, а мощностью составляет 75,5 л.с. Располагается мотор в передней части, вдоль продольной оси. История марки ВАЗ 2106 началась в 1976 г. Это была модернизированная модель 2103.

Летом 1998 г. производство авто и его модификаций было прекращено на ОАО «АвтоВАЗ», но, одновременно, началось на «РосЛада» в городе Сызрань. С июля 2001 г. данную модель начали производить из машинокомплектов в ДОАО «Ижмаш-Авто».

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

  • набор ключей;
  • вороток;
  • головки;
  • съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

  1. Автомобиль устанавливают на подъёмник или смотровую яму.
  2. Очищают пальцы рулевых тяг от загрязнений.
  3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

  4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.

  5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

  • стандартный набор ключей;
  • головку на 30;
  • съёмник сошки;
  • тиски.

Работу проводят в следующем порядке:

  1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.

  2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
  3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.

  4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.

  5. Извлекают из редуктора вал тяги с роликом.

  6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.

  7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.

  8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.

  9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий. Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно

Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

  1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.

  2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.

  3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
  4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
  5. Устанавливают вал короткой тяги.
  6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

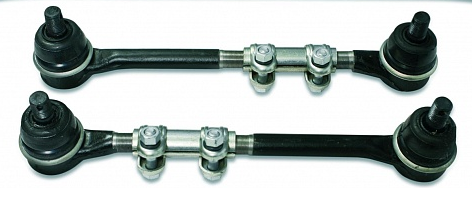

Симптомы неисправности рулевых тяг ВАЗ 2101 — 2107

  1. Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
  2. Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.

Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.

Съемник наконечников рулевых тяг

Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.

Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.

Сюда бить молотком

Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.

Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.

Замер наконечников

После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.

После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.

Настройка агрегата

Необходимо отметить, что проблему «рыскания» на дороге после наезда на препятствие на «классике» полностью решить невозможно, однако путем тщательной регулировки ее можно свести к минимуму. В первую очередь необходима регулировка рулевого редуктора. Делается она достаточно непросто, особенно с непривычки. Для ее проведения нужно завести автомобиль на ровную площадку, проследив, чтобы колеса стояли прямо.

Регулировка рулевой колонки

Далее необходимо при помощи специального съемника сделать выпрессовку пальцев и отсоединить сошку. Потом все очень просто — сошку покачивают, руль держат (или наоборот), ловят зазор червячной передачи редуктора ВАЗ. По инструкции угол поворота руля при зажатой сошке не должен превышать 30°. Если люфт имеется, тогда выворачивают гайку, немного завинчивают прижимной винт и снова затягивают гайку.

Самое главное — не пережать регулировочный винт, не сорвать резьбу. При сильно завинченном винте рулевое управление будет работать очень туго. Есть специальная норма по усилию рулевого колеса — 25 кгс. Усилие контролируют, когда сошка с тягами установлена и пальцы запрессованы. Проверяется усилие при помощи динамометрического ключа. Если оно очень большое, тогда регулировочный болт нужно немного ослабить.

Иногда регулировка редуктора ВАЗ может ничего не дать. Если совсем износился механизм, что тут поделаешь? Ремонтировать его особого смысла нет, да и времени уйдет много. Поэтому, чтобы не возиться с ремонтом, самый разумный выход — полная замена рулевого редуктора ВАЗ. Учитывая, что его можно купить за копейки на разборке, это правильное решение. При желании можно приобрести и новую деталь, ее ресурса точно хватит до конца жизни автомобиля.

Предпочтителен ремонт рулевого редуктора только тогда, когда нужно устранить утечку масла или сделать еще какую-то простую процедуру. Многие владельцы делают регулировку рулевого управления на глаз, не снимая сошки. Но в этом случае зазор может оказаться еще выше, чем он был изначально.

Переборка рулевой рейки — в каких случаях проводится и технология ремонта

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку.

А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

  • Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
  • Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
  • Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
  • Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
  • Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
  • В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
  • Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
  • Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Признаки неисправности

При отсутствии должного ухода, такого, как смазка подшипников и проверка люфтов, рулевая рейка может быстро выйти из строя. Признаки неисправности, которые сигнализирует, что механизм уже должен меняться:

  • Ощутимый стук при проезде неровностей, который передаётся на рулевое колесо. Если стук слышен при повороте руля — ездить на таком авто небезопасно, необходимо срочно диагностировать механизм.
  • Сильный люфт рулевого колеса свидетельствует об ослаблении крепёжных элементов или износе сочленения «шестерня-рейка».
  • Увеличилось усилие при повороте колёс.
  • Слышен шум в работе гидроусилителя (при его наличии).
  • Причиной стука может быть недостаточно смазанный подшипник или износ пары «шестерня-рейка». Если при покачивании рулевого вала в месте соединения с рейкой есть ощутимый люфт, необходим ремонт. Если нет — достаточно проверить и подтянуть места сочленения втулки и шестерни рулевого вала.

Процедура замены

Замена рулевых потребует не только ваших рук, но и еще пару в качестве помощи. Так что заранее договоритесь с товарищем, что он будет помогать вам решать проблему неисправного рулевого управления.

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

  • Набор гаечных ключей;
  • Домкрат;
  • Шестигранный ключ на 17 миллиметров;
  • Баллонный ключ;
  • Кирпичи или похожие материалы (для удержания передней части машины без колес);
  • Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
  • Сухие тряпки;
  • Смазка типа Литол;
  • Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

  1. Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
  2. Включите стояночный тормоз, чтобы машина не двигалась.
  3. Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
  4. Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
  5. Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
  6. Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
  7. Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
  8. Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
  9. Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
  10. С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
  11. Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
  12. Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
  13. С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
  14. Возьмите свою новую рейку, снимите с нее заглушки.
  15. Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
  16. Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
  17. Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
  18. Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
  19. На кардане фиксируется стопорный болт.
  20. Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Очевидно, что самостоятельная замена рулевых реек — не самая сложная задача, но выполнять ее нужно четко, последовательно и аккуратно.

 Загрузка …

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Собирать все нужно в обратной последовательности. После этого необходимо выставить зазор между гайкой и упором — 0,12 мм.

Итак, самостоятельный ремонт рулевой рейки сэкономить вам немалую денежную сумму, так как вам понадобится для работы только ремкомплект и смазка.

Рулевая рейка ВАЗ 2109 — механизм, отвечающий за вращение рулевого колеса, передающий импульсы движения от рулевых тяг и направляющий их на колеса, обладает несложной конструкцией: она состоит из стоек, шруса, пыльников. Но малейшая поломка в той или иной детали может сказаться негативным образом на работе других систем, повлиять на управляемость автомобиля во время движения, что уже очень опасно. Поэтому необходимо следить за техническим состоянием рейки и не допускать выезда с неисправностью во избежание проблем.

Как правило, элементы рейки изготавливаются из резины. Ее преимуществами является гибкость и невысокая цена. Но существенный минус материала — быстрый износ. И чаще всего в негодное состояние приходят пыльники, элементы, защищающие конструкцию рейки от попадания губительной для нее грязи и пыли во время движения. Но как проводится замена пыльника рулевой рейки ВАЗ 2109, и что для этого нужно? Об этом подробнее далее в статье.

Нужно ли делать развал-схождение при замене рулевой рейки?

В заключение хотел бы обсудить с Вами вот такой вопрос, которым задаются, наверное, все, кто собирается заменить или ремонтировать рулевую рейку: надо ли после ремонта или замены рулевой рейки регулировать развал-схождение? Бытует мнение, что делать это надо обязательно, лично я считаю, что углы установки колес при таком ремонте НЕ нарушаются, а потому регулировать их не обязательно. При замене рулевой рейки, как и при ее ремонте, геометрия подвески никоим образом не меняется, рулевые тяги откручиваются от рейки, а затем прикручиваются обратно, при этом все размеры остаются прежними.

Другое дело, если при замене рулевой рейки, Вы поменяете еще и рулевые тяги в сборе или хотя бы рулевые наконечники. Вот в этом случае, вряд ли Вам удастся точно подогнать длину новых рулевых тяг, а потому регулировка углов установки колес просто необходима.

В этой статье мы рассмотрели вариант замены рейки без рулевых тяг и наконечников, а потому процедура замены рулевых наконечников Калины будет рассмотрена в отдельной статье.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
