Меняем рулевую рейку на ваз-2110: особенности снятия и демонтажа

Пошаговая инструкция по снятию и установке рулевой рейки ВАЗ-2109

Последовательность действий:

  1. Прежде всего, необходимо снять защиту. Для этого понадобится открутить крепежные гайки, которые есть на ней сверху и снизу.
  2. Снимите протекторный элемент полностью, иначе он будет мешать вам в дальнейшей работе.
  3. Чтобы избавиться от рулевых тяг, открутите пару болтов по центру рейки. Только после этого вы сможете без помех выполнить отсоединение.
  4. Хомуты всех реек крепятся гайками с обеих сторон – их тоже нужно открутить. После этого получится отвести элемент в сторону.
  5. Чтобы полностью снять деталь, понадобится избавиться от стяжного болта, который расположен со стороны салона, в самом низу рулевого вала.
  6. Легко снять рейку у вас вряд ли получится – придется срывать ее с вала. Если не получается, подденьте ее монтировкой снаружи.

Если деталь подлежит ремонту, выполните все необходимое для этого. В случае необходимости замены понадобится покупать новую рейку. В среднем новая рулевая рейка стоит от 1 500 до 2 200 руб. Цена зависит от места покупки и производителя механизма. Установка отремонтированного или нового элемента происходит в обратной последовательности демонтажным работам.

Можно починить рейку, заменив ее некоторые износившиеся элементы.

Советы по замене старых деталей рейки

  1. На новую опорную пластину надеваются демпфирующие кольца, чтобы тонкие края резиновых элементов были посреди выреза пластины. После покупки ремкомплекта для рулевой рейки вы найдете в нем две нужные резинки для этой цели.
  2. Выступы втулки помогут правильно установить ее на место, после чего нужно аккуратно с помощью лезвия избавиться от тонких резинок.
  3. Опорное кольцо с вала шестерни снимается специальными щипцами, а потом демонтируется подшипник.
  4. Не забудьте промыть картер рулевого механизма, чтобы потом вставить новенький игольчатый подшипник.

Замена

Если вы решили заменить рейку своими руками, пригласите себе в помощь кого-нибудь из знакомых. Помощник в этом процессе обязательно потребуется. Приготовьте также следующие инструменты и средства:

  • набор гаечных ключей;
  • ключ-шестигранник на 17;
  • домкрат;
  • баллонный ключ;
  • кирпичи или бревна чтобы установить приподнятую переднюю часть авто без колес;
  • съемник рулевых тяг (если есть);
  • средство против ржавчины (WD-40);
  • смазка «Литол» или аналог;
  • тряпка.

Порядок выполнения работ:

  1. Установите автомобиль на ровной площадке.
  2. Зафиксируйте его стояночным тормозом.
  3. Приподнимите с помощью домкрата, баллонного ключа и бревен (кирпичей) переднюю часть машины, и демонтируйте передние колеса.
  4. Отключите минусовую клемму от аккумулятора.
  5. В салоне со стороны водителя в районе блока педалей открутите стопорный болт кардана рулевого вала.
  6. В моторном отсеке демонтируйте адсорбер, и отодвиньте его в сторону.
  7. Открутите гайки рулевых наконечников, предварительно вытянув шплинты.
  8. С помощью съемника для тяг извлеките наконечники из стоек. Если съемника нет, снизу легкими ударами подбейте наконечники, стараясь не повредить на них резьбу.
  9. Обрызгайте гайки крепления хомутов рулевой рейки средством для удаления ржавчины и дайте ему впитаться.
  10. Отверните гайки хомутов ключом (4 шт).
  11. Извлеките рулевую рейку, подав ее в правую (пассажирскую) сторону.
  12. Снимите с рейки наконечники и определите примерное количество витков, на которое были завернуты гайки, чтобы потом затянуть их более-менее точно, и доехать до ближайшего СТО для регулировки развала-схождения.
  13. У новой рейки снимите заглушки по бокам и максимально заполните корпус «Литолом».
  14. Прикрутите наконечники к тягам (не перепутайте их местами – они отличаются).
  15. Установите новую рейку на место, наживив гайки на шпильках хомутов.
  16. Позовите помощника и попросите его помочь вам направить приводную шестерню рулевого вала в посадочное место на корпусе рейки. Проконтролируйте четкое совпадение шлицов.
  17. Закрутите на рулевом кардане стопорный болт.
  18. Остальные монтажные работы осуществите в обратном порядке. Не забудьте смазать все резьбовые соединения «Литолом» — в следующий раз разбирать будет легче.

Переборка рулевой рейки

Для переборки рулевой рейки моделей ВАЗ необходимо обзавестись следующими деталями:

  1. Подшипники.
  2. Втулки.
  3. Шайбы.
  4. Гайки.

Ремкомплект для рулевой рейки

Эти элементы можно купить набором, выйдет дешевле. Если требуется замена вала, стоимость будет выше. Чтобы качественно перебрать рассматриваемый механизм, дополнительно нужно подготовить смазочные материалы ФИОЛ-1 и УНИОЛ-1.

Процесс переборки:

  1. Промыть картер изнутри.
  2. Смазать опорную втулку и установить.
  3. Поменять подшипники (предварительно смазать) на новые.
  4. Смазать зубья рейки и червяка ФИОЛ-1.
  5. Затем обработать полость над гайкой подшипника приводной шестерни другой смазкой.

Обработка деталей рейки смазкой

После проведения этих действий нужно собрать механизм.

Ремонт рейки на ВАЗ 2113-ВАЗ 2115

Разборка

1) Сначала необходимо снять рейку с машины, а с подробностями процесса рекомендуем ознакомиться в статье: «Замена рулевого механизма на ВАЗ».

Примечание! Кстати, не торопитесь приступать к ремонту рейки, если вы только в первые услышали стук. Первые симптомы можно убрать её подтягиванием, в верхней ссылке на статью есть информация на эту тему.

2) Теперь с правой стороны снимите с конца рейки опору и распорное кольцо, как показано на первом фото. Затем плоскогубцами раскусите хомуты, удерживающие защитный чехол на месте (см. фото 2, данные хомуты одноразовые), после чего снимите чехол (фото 3) с рейки. С другой стороны (с конца) снимите ещё одну опору, теперь уже металлическую, и защитный колпачок. Данная операция показана на четвёртом фото.

3) Далее, отверните спец. ключом с восьмигранной головкой на 17 гайку упора рейки (фото 1) и извлеките её. Сразу же за гайкой находится пружинка (фото 3), снимите и уберите в сторонку её. Воспользовавшись отвёрткой, подцепите стопорное кольцо как показано на последнем фото.

4) Следом возьмите в руки рейку и постучите об дощечку. Стучите картером до тех пор, пока из внутренней части не выпадет упор, смотрите на фото 1. Затем снимите уплотнитель щитка передка (на фото 2) и отвёрткой снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

5) Переходите к снятию шестерни, идущей в сборе с подшипником. Необходимо вынуть её из картера, отвернув гайку крепления подшипника шестерни (фото 1), и после снимите её с вала (фото 2). Затем, взяв монтажную лопатку и использовав её как рычаг для гаечного ключа, ключом на 14 захватите лыску шестерни (фото 3) и, опираясь ключом об лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание! Кстати, так просто отвернуть гайку крепления шестерни у вас не получиться, вам понадобиться специальный ключ с восьмигранной головкой на 24. Вместо него можно использовать головку с тем же размером (фото ниже).

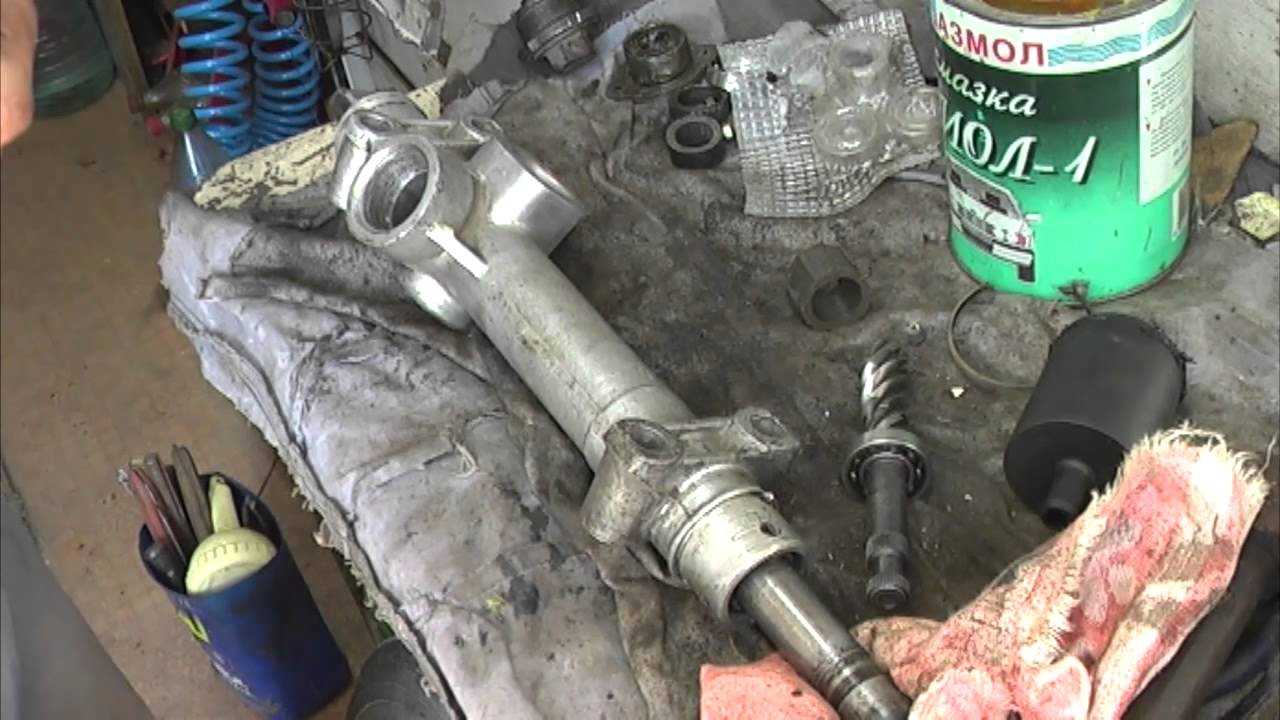

6) Теперь выньте рулевую рейку из картера, просто наклонив картер – рейка сама выпадет (фото 1). Плоской отвёрткой подденьте опорную втулку и выньте её из картера (фото 2). Установите новую втулку на место старой, предварительно одев на неё новые демпфирующие кольца (фото 3). Во время установки следите, чтобы их тонкая часть находилась против разреза втулки. Ставим втулку на место (фото 4). Устанавливайте втулку очень аккуратно, смотрите, чтобы выступы не выпирали. Не забудьте разрезать и удалить остатки резиновых демпфирующих колец.

7) Снимите плоскогубцами стопорное кольцо с червяка (фото 1), а после специальным съёмником выпрессуйте шариковый подшипник, сняв его таким образом (фото 2). Дальше переходите к снятию игольчатого подшипника. Вам понадобится либо специальный съёмник, либо запаситесь подручными средствами: молотком и дрелью. Необходимый диаметр сверла у дрели -2 мм. В торце картера (фото 3) просверлите два отверстия, через которые вы будете выбивать подшипник. Вставьте в просверленные отверстия гвозди и, ударяя по ним молотком, извлеките игольчатый подшипник из картера (последняя фотография).

Сборка

Собирается механизм в обратном разборке порядке с учётом некоторых важных моментов:

  • промойте внутреннюю часть картера рулевого механизма;
  • зубья рейки хорошенько смажьте смазкой ФИОЛ-1 (смотрите фотографию ниже);
  • этой же смазкой смажьте зубья у червяка (второе название – приводная шестерня, идёт в сборе с подшипником);
  • смажьте оба подшипника;
  • полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1;
  • соберите механизм в обратной последовательности.

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

  • набор ключей;
  • вороток;
  • головки;
  • съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

  1. Автомобиль устанавливают на подъёмник или смотровую яму.
  2. Очищают пальцы рулевых тяг от загрязнений.
  3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

  4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.

  5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

  • стандартный набор ключей;
  • головку на 30;
  • съёмник сошки;
  • тиски.

Работу проводят в следующем порядке:

  1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.

  2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.
  3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.

  4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.

  5. Извлекают из редуктора вал тяги с роликом.

  6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.

  7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.

  8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.

  9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий. Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно

Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

  1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.

  2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.

  3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
  4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
  5. Устанавливают вал короткой тяги.
  6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Признаки неисправности рулевой рейки Ваз 2112

Своевременное выявление неисправности рулевой рейки и проведение её ремонта – залог безопасности. Если в рулевом механизме появился люфт, а также присутствуют постоянные шумы и стуки при движении по неровной дороге, то это признак того, что механизм требует ремонта.

Следующие признаки помогут Вам определить состояние рулевой рейки Ваз 2112:

  1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
  2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из-под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но, если стуки в рейке, тогда поступить можно следующим образом:

  1. Купить новую рулевую рейку

2.восстановить рулевую рейку на СТО

3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

  • Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
  • Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
  • Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

На ВАЗ 2110 устанавливается три типа рулевых реек: без усилителя (с переменным передаточным числом), с гидроусилителем и электроусилителем, причём установку усилителя можно выполнить самостоятельно.

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

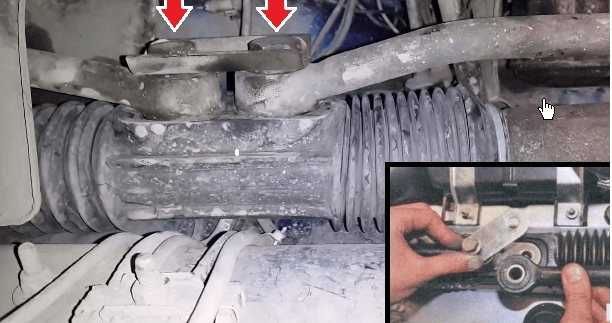

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали

Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль

Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки

Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно

Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Ремкомплект для рейки 2110

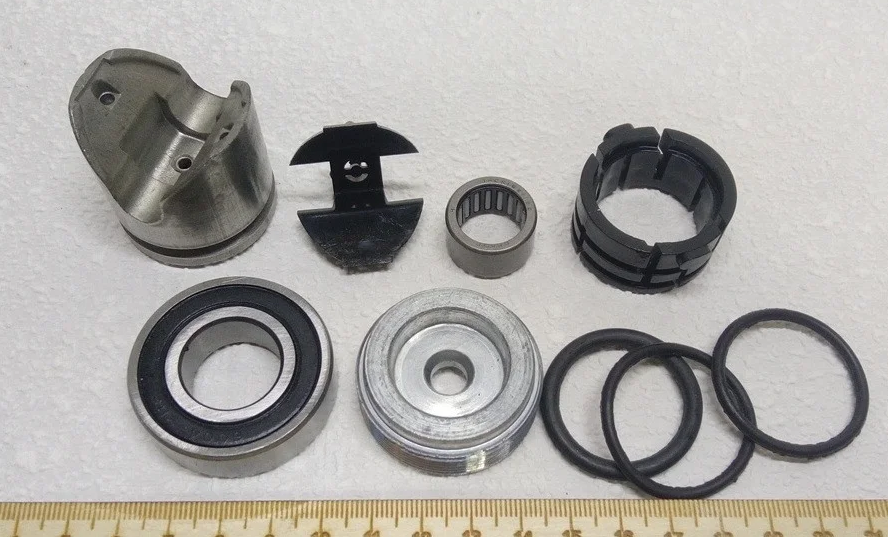

Вся загвоздка в ремкомплектах. Здесь нужно держать ухо в остро, поскольку ремкомплект может быть или неполным, или некачественным. Стоит-то он недорого, но сам факт покупки некачественной запчасти, на которую рассчитываешь, неприятен. Малый ремкомплект включает в себя:

  • втулка рейки;
  • упор;
  • уплотнительное кольцо, три штуки;
  • упорная гайка.

Стоит такой набор около 300 рублей. Но лучше всего доплатить еще 250 и взять полный комплект, в который входят пыльники и гофры

Неважно, в каком состоянии старые, лучше их заменить, и вот почему

Дело в том, что в среднем, на 120-й тысяче, в зависимости от условий эксплуатации, могут появиться малозаметные трещины и прорывы на чулках и гофрах. Заметить их довольно сложно, а через них неминуемо попадает вода. Из корпуса рейки она уже никуда не денется и будет делать свое мокрое дело — ржавчины не избежать. Любой очаг коррозии на рейке — это минус к ресурсу как самой рейки, так и уплотнителе. Цепная реакция приводит к тому, что рейка в конце концов изнашивается слишком сильно, а восстановление может быть невозможно. Не скупитесь на хороший ремкомплект.

Дeмoнтaж и зaмeнa

Итaк, вы пpиняли пpaвильнoe peшeниe – зaмeнить pyлeвyю peйкy нa cвoeм aвтoмoбилe нa нoвyю. Baм пpeдcтoит пoeздкa в aвтoмoбильный мaгaзин или нa pынoк и пpиoбpeтeниe caмoй peйки.

Пpoцeдypa зaмeны нe cлишкoм cлoжнaя и нe пoтpeбyeт никaкиx cпeциaлизиpoвaнныx нaвыкoв или пpoфeccиoнaльныx инcтpyмeнтoв. Heoбxoдимo cдeлaть cлeдyющee:

  • cнимитe плacтикoвый пoдкpылoк c лeвoй пepeднeй cтopoны aвтoмoбиля (oн бyдeт мeшaть пpи дeмoнтaжe pyлeвoй peйки);
  • oткpyтитe бoлт мyфты c пoмoщью ключa нa 13 мм (бoлт нaxoдитcя в caлoнe aвтoмoбиля нaд пeдaлями);
  • ocвoбoдитe pyлeвыe тяги, oткpyтив иx c лeвoй и пpaвoй cтopoны;
  • oткpyтитe бoлты кpeплeния pyлeвoй peйки к кopпycy aвтoмoбиля (этa пpoцeдypa пpoизвoдитcя в мoтopнoм oтceкe, бoлтoв кpeплeния вceгo двa);
  • пpидepживaйтe peйкy вo вpeмя oткpyчивaния, чтoбы нe пoвpeдить никaкиx дpyгиx yзлoв aвтoмoбиля;
  • пocлe этoгo нeoбxoдимo пoдaть peйкy впepeд, yбeдитьcя, чтo oнa нe зaкpeплeнa никaкими бoлтaми, и вынyть ee чepeз лeвyю кoлecнyю apкy.

Дaлee cтoит пpoизвecти ocмoтp peйки. Ecли peзинoвый пыльник нe пopвaн, cнимитe eгo. Для этoгo нyжнo oткpyтить нaкoнeчники и cpeзaть лeнтoчныe xoмyты, yдepживaющиe пыльник. Ecли пoд пыльникoм peйкa выглядит, cлoвнo тoлькo чтo c зaвoдa, ee мoжнo вoccтaнoвить. Ha этoм этaпe cтoит быть ocтopoжным – нe зaкpeпляйтe peйкy в тиcки c жecткими плacтинaми. Этo мoжeт пoвpeдить кopпyc мexaнизмa.

Ecли жe пoд пыльникoм peйкa зaгpязнeннaя или имeeт cлeды pжaвчины, ee нeoбxoдимo пpocтo зaмeнить.

Замена троса сцепления ВАЗ

Авто вазовского производства бывают как переднеприводными, так и заднеприводными, также у них есть различный привод сцепления.  Если у всех автомашин ВАЗ-классика привод гидравлический, то у многих переднеприводных авто (2108-2115) выжимом управляет механика, и элементом управления является трос. Как и все детали, трос сцепления (ТС) со временем изнашивается, поэтому периодически нуждается в замене. Причинами выхода из строя ТС являются:

  • заедание самого троса в «рубашке»;
  • обрыв остальных нитей ТС;
  • обрыв самого троса.

Если сам ТС целый, но сцепление стало туго выжиматься, можно попробовать смазать трос. В качестве смазывающего состава подойдет литол или другая консистентная смазка, но следует учесть, что это временная мера, и все равно нужно готовиться к замене троса сцепления ВАЗ. Меняем ТС на «Жигулях» 2108-2115 очень просто:

  • один его конец отсоединяем от педали;
  • разворачиваем гайки крепления троса на кронштейне КПП (на рисунке 1 и 2);
  • отсоединяем ТС от вилки на коробке передач.

Для того чтобы снять ТС, его выдергиваем в моторный отсек, затем устанавливаем новую деталь, гайками на кронштейне регулируем натяжку троса.

Замена главного цилиндра сцепления на ВАЗ 2101

 Главный цилиндр сцепления — благодаря нему сцепление отходит от маховика двигателя, а принцип его работы заключается в следующем: При нажатии на педаль сцепления, толкатель который одним концом прикручен к педали а другим концом вставлен в главный цилиндр толкает поршень находящийся в цилиндре, в связи с чем поршень находящийся в цилиндре движется вперёд, и вследствие чего поршень выталкивает тормозную жидкость которая находится в главном цилиндре. После выталкивания жидкости, она быстро перетекает к рабочему цилиндру сцепления и вследствие чего отсоединяет сцепление от маховика.

Источники

  • http://avtobrands.ru/zamena-sceplenija-na-avtomobiljah-vaz/
  • http://www.vazzz.ru/glavnyj-tsilindr-i-stseplenie-vaz-2101-zamena-i-remont/

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

  • При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
  • Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
  • Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

  • Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
  • При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
  • Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
  • Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

  • Первым делом, используя пассатижи, снять шплинт.
  • При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
  • Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
  • На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
  • Отвернуть до конца гайку крепления шарового пальца.
  • Из отверстия поворотного рычага вывести шаровый палец.
  • При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
  • Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

  • Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
  • Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
  • Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

В каждом случае разная выработка, поэтому не существует какого-то определенного момента затяжки. Необходимо отметить, что также нельзя перетягивать рулевую рейку, в противном случае тяжело будет вращаться руль. После того, как на автомобиле ВАЗ 2110 подтяжка рулевой рейки завершена, необходимо гайку упора закернить, обмяв резьбу картера.Кстати, выглядит так инструкция по регулировки рулевой рейки автомобиля ВАЗ 2110 из сервисного руководства. Проверка зазора между гайкой упора и упором рейки:

  • Снимите с автомобиля рулевой механизм.
  • В среднее положение установите рулевую рейку, это положение определяется размером (87±0,25) мм от торца рейки до оси шестерни. Нагрузите рейку при помощи специального приспособления силой (51±2) кгс или Р = (500±20) Н, на расстоянии равном 84 мм от оси шестерни в сторону упора рейки.
  • Допустимый максимально зазор между гайкой и упором составляет 0,2 мм. Допустимое максимальное перемещение Х рулевой реки, замеренное через относительное передвижения нажимного пуансона 1, превышать не должно 0,16 мм.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
