Как производится замена стеклоподъемника на ваз-2107

Регулирвка и установка редуктора ВАЗ 2107

Перед сборкой редуктора все детали необходимо тщательно вымыть в керосине. Их следует осмотреть перед установкой. Зубья шестерен не должны иметь сколов или задиров и иметь цвет металла, а не быть покрытыми черным налетом от масла. Мелкие задиры оси сателлитов, шейки и посадочных мест шестерен полуосей можно обработать мелким наждаком. При наличии крупных задиров или большой выработки детали необходимо заменить.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Зазоры между шестернями редуктора регулируются при помощи регулировочного кольца, толщина которого подбирается индивидуально. Для подбора необходим штангенциркуль и щупы различной толщины. Затягивать гайку фланца необходимо с моментом 18 кгс-м.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой. После этого  точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки

Показана схема сжатия пружины с помощью стяжки

Затем можно освободить пружину от стяжки. Показана схема сжатия пружины с помощью стяжки

После этого  точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Характеристика кузова ВАЗ 2107

Кузов ВАЗ 2107 имеет не только схожие со всеми классическими моделями ВАЗ контуры, но и ряд характерных черт.

Размеры кузова

Кузов ВАЗ 2107 имеет следующие размеры:

  • длина — 412,6 см;
  • ширина — 162,0 см;
  • высота — 143,5 см.

Кузов ВАЗ 2107 имеет габариты 412,6х162,0х143,5 см

Масса кузова

Различают массу чистого кузова и массу кузова с оборудованием и пассажирами. Эти параметры для ВАЗ 2107 составляют:

  • масса чистого кузова — 287 кг;
  • снаряжённая масса (со всем оборудованием и материалами) — 1030 кг;
  • полная масса (со всем оборудованием, материалами и пассажирами) — 1430 кг.

Расположение номера кузова

Кузов любого автомобиля имеет свой номер. Табличка с данными кузова ВАЗ 2107 находится под капотом на нижней полке коробки воздухопритока.

Табличка с номером кузова ВАЗ 2107 находится под капотом на нижней полке коробки воздухопритока

На этой же табличке указаны данные о модели двигателя, массе кузова и комплектации автомобиля, а рядом с табличкой выбит VIN код.

Основные и дополнительные элементы кузова

Выделяют основные и дополнительные элементы кузова. К основным элементам относят:

  • переднюю часть (передок);
  • заднюю часть (задок);
  • крылья;
  • крышу;
  • капот.

К дополнительным элементам кузова ВАЗ 2107 относятся зеркала, накладки (молдинги) и некоторые другие детали. Все они изготовлены из пластика, а не из металла.

Зеркала

Зеркала призваны обеспечить водителю полный контроль над дорожной обстановкой

Они часто повреждаются, так как выходят за габариты кузова и при неосторожном вождении могут задевать различные препятствия

Мой горький опыт первого вождения, когда мне было 17 лет, связан как раз с зеркалами. Сколько я же их перебил, когда пытался въехать или выехать из гаража. Постепенно я научился аккуратно ездить. Боковые зеркала оставались целыми и невредимыми, даже при парковке на задней скорости между двумя близко стоящими автомобилями.

Боковые зеркала ВАЗ 2107 крепятся на резиновую прокладку и фиксируются на дверной стойке винтами. По современным меркам штатные зеркала семёрки не отличаются удачной конструкцией. Поэтому их часто дорабатывают, улучшая внешний вид, повышая функциональность и увеличивая угол обзора. Часть пространства вокруг ВАЗ 2107 (так называемая мёртвая зона) остаётся для водителя невидимой. Для минимизации этой зоны на зеркала дополнительно устанавливают сферические элементы, существенно расширяющие обзор.

Боковое зеркало ВАЗ 2107 крепится через резиновую прокладку к дверной стойке автомобиля

Молдинги

Пластиковые накладки на пороги называют молдингами. Владельцы ВАЗ 2107 обычно устанавливают их самостоятельно. Сделать это довольно просто — не требуется особых навыков и специальных инструментов. Молдинги выполняют исключительно декоративные функции. Некоторые умельцы изготавливают их своими руками, сооружая нечто вроде обвеса. Однако гораздо проще подобрать готовые накладки в магазине или оставить штатные декоративные вставки.

Молдинги должны соответствовать ряду требований.

  1. Молдинги не должны быть сделаны из очень жёсткого, такого как стеклопластик, материала. В противном случае они могут потрескаться.
  2. Материал молдингов должен выдерживать температурные перепады и быть инертным к воздействию химических реагентов, которыми зимой посыпают дороги.
  3. Желательно приобретать молдинги от известного производителя.
  4. Между молдингом и порогом не должно оставаться щелей, иначе пороги могут подвергнуться коррозии.

Идеальным вариантом являются молдинги, изготовленные из ударостойкой синтетической смолы.

Накладки на пороги автомобиля называются молдингами

Фотогалерея: ВАЗ 2107 в новом кузове

На мой взгляд, ВАЗ 2107 — одна из лучших моделей отечественного автопрома, наряду с ВАЗ 2106. Доказательством этому является повсеместная эксплуатация машины в наши дни, когда с момента последнего выпуска «семёрки» прошло уже больше 6 лет. Фишкой этого седана является прочный, трудно убиваемый кузов, хотя он и не покрыт оцинковкой.

Блокировка редуктора заднего моста ВАЗ

На автомобилях ВАЗ 2101-07 заводская блокировка межосевого дифференциала не предусмотрена, но промышленностью уже выпускаются как дифференциалы с блокировкой, так и полностью собранные редукторы ЗМ. Наиболее распространенными на сегодняшний день являются РЗМ с винтовой блокировкой, в них блокирование шестерен дифференциала происходит в зависимости от нагрузки. В таких редукторах заднего моста устанавливается муфта преднатяга, она связывает полуоси колес при определенном усилии, и выступает в качестве блокиратора.

Блокировка редуктора заднего моста ВАЗ дает преимущества:

  • повышает проходимость, позволяет не буксовать машине на сложных дорожных участках;
  • позволяет авто быстрее разгоняться на старте;
  • автомобиль увереннее проходит повороты.

Но у редукторов ЗМ с винтовой блокировкой есть и свои недостатки:

  • несколько увеличивается расход топлива;
  • при разгоне машина хуже управляется;
  • дифференциал и собранный редуктор с блокировкой стоит значительно дороже стандартных деталей (цена выше приблизительно в 2-2,5 раза).

Автовладельцам ВАЗ 2101-07 следует знать, что после установки РЗМ с блокировкой автомобиль не станет внедорожником, и по тяжелому бездорожью он передвигаться не сможет.

Посторонние шумы, которые, во время движения, возникают под днищем, сигнализируют о возникновении неприятностей с редуктором, «соседствующим» с задним мостом. Даже своевременная замена смазки в мосте не влияет на выход из строя его деталей, поэтому замена редуктора заднего моста ВАЗ 2107 неизбежна. Для того чтобы удостовериться, правильный ли поставлен «диагноз», необходимо демонтировать редуктор, разобрать его, если возникла необходимость, произвести ремонтные работы, собрать заново, монтировать на место и настроить. Но вот вопрос…

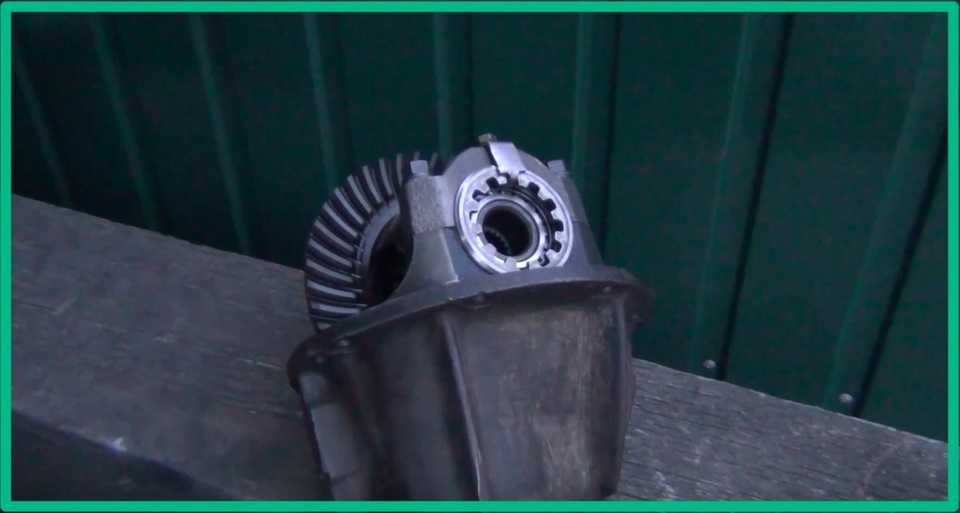

Замена редуктора заднего моста ВАЗ 2106, 2107

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

  • в мосту недостаточно залито масло, или оно полностью отсутствует;
  • не отрегулирован зазор между шестернями главной пары;
  • шестерни изношены, на них имеются сколы и другие повреждения;
  • главная пара имеет заводской брак, шестеренки не притерты с завода;
  • открутилась или ослабла гайка хвостовика;
  • износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

  • устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
  • если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
  • отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
  • снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
  • снимаем тормозные колодки;
  • отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
  • выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
  • снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
  • отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Как снять переднюю дверь ВАЗ 2107?

Для снятия передней двери вам потребуются лишь основные знания об устройстве дверей ВАЗ 2107, благодаря чему большинство владельцев «семёрки» справляются с таким ремонтом самостоятельно.

Итак, чтобы снять переднюю дверь с автомобиля, вам потребуется приобрести специальную ударную отвёртку. С помощью данного инструмента вы без особого труда сможете ослабить сильно затянутые винты на двери. Кроме того, для снятия передней двери вам нужен будет и гаечный ключ на десять. Наконец, перед началом работ вы должны будете найти помощника — дело в том, что дверь ВАЗ 2107 довольно тяжёлая и без помощи вы её точно не удержите.

В первую очередь, вам нужно будет снять ограничитель открывания двери, и для этого вам потребуется, воспользовавшись молотком, подбить фиксирующий палец, после чего нужно будет вытащить его с посадочного гнезда, используя пассатижи.

После этого возьмите ударную отвёртку и ослабьте с её помощью винты крепления дверных петель. Делается это достаточно просто: сама отвёртка устанавливается в нужное положение, после чего по ней необходимо будет несколько раз ударить молотком. Резкие удары молотка повторяются до тех пор, пока винты не окажутся открученными.

Важно не откручивать винты полностью до того, как на помощь придёт помощник — он должен будет придержать дверь и помочь её снять.

Для установки двери на место следует повторить все перечисленные действия в обратном порядке. Отметим, что перед установкой двери обязательно следует смазать резьбовые соединения винтов.

Замена тросика

Разрыв тросика – весьма распространенная поломка механизма стеклоподъемника. В этом случае ответ один – замена:

  1. После снятия облицовки внутренней части двери порванный трос снимается с направляющих.
  2. Новый тросик перед установкой обязательно необходимо обильно смазать.
  3. Протягивать трос нужно начинать с верхнего ролика – туда подается нижняя ветвь тросика. Верхняя, при этом, подается вниз.
  4. В конструкции стеклоподъемника «семерки» вверху существует также скрытый ролик. Перекинуть через него трос крайне сложно, поэтому следует поступить следующим образом:
  • на вершине троса надо скрутить петлю провести ее к скрытому ролику;
  • затем, заведя петлю в кожух кронштейна крепления скрытого ролика, начинаем двигать трос вперед-назад, пока петля не зацепится за ролик.
  1. После того, как тросик перекинут через все блоки, проверяем функциональность обновленного стеклоподъемника.

Типы механизма, конструкция стеклоподъёмников

Некоторые внутренние механизмы имеют различия. Существуют типы привода рейка и трос. Каждое устройство отличается техническими характеристиками, имеет свои достоинства и недостатки:

  1. Реечное устройство более надежное. Минимизирован риск перекоса стекла даже после длительной эксплуатации. Движение прибора проводится благодаря шестеренкам, которые идут по ленточной рейке. Однако, каретка требует регулярной смазки, из-за чего приходится разбирать дверную карту не реже раза в год.
  2. Тросовое устройство чаще ломается. Оно часто соскакивает с крутящегося механизма. Медленный ход и сопротивление уплотнительных резинок могут спровоцировать соскок троса. Это случается, если резко повернуть ручку. Основной плюс механизма: хорошая ремонтопригодность без серьезных финансовых затрат.

Приборы имеют одинаковое расположение. Стеклоподъемник передней правой двери автомобиля ВАЗ 2107 находится идентично креплению в водительском полотне. Конструкция включает в себя:

  • ручку;
  • облицовку с фиксатором;
  • розетку, кронштейн ролика;
  • винты;
  • механизм с шестеренками;
  • прижимную пластину;
  • стекло;
  • трос;
  • ролик: верхний, натяжной;
  • крепежи.

Замена группы контактов

Для замены контактной группы ВАЗ 2106 выполняем следующие шаги:

  1. Отключите минусовую клемму АКБ.
  2. Вставьте ключ в замок в позицию “ноль”.
  3. Отверните крепящие винты верхнего и нижнего под рулевого кожуха и
    снимите их.
  4. Отсоедините провода от группы контактов. Предварительно сделайте
    несколько фото, чтобы при подключении не ошибиться. Если нет возможности этого
    сделать, воспользуйтесь схемой ниже.

Вставьте в паз небольшую шлицевую отвертку и подденьте
торсионное кольцо, которое держит группу контактов.

Снимите кольцо и извлеките контактную группу из корпуса.
Установите группу контактов и закрепите в посадочном месте
торсионным кольцом.
Подключите провода согласно схеме, оденьте клемму и
проверьте работу замка.
Смонтируйте под рулевые кожухи.

Смотрите порядок работ по замене выключателя зажигания в
этом видео:

Как снять замок двери

Замок снимают не только для того, чтобы провести замену, но также при внутренних неисправностях. Если произошло смещение пазов, то поддевается правая сторона и штифты встают на место. Для этого придется проводить разбор по схеме и приготовить инструменты. Для снятия потребуются: отвертки и нож. Инструкция:

  1. На устройстве откручиваются три болта на рукояти крестообразной отверткой.
  2. Снимается накладка, заглушка и облицовочный материал.
  3. Отсоединяется электропроводка.
  4. Снимается внутренняя панель, чтобы добраться до наружного элемента.
  5. Снимается тяга, отключается от ручки. Для этого потребуется ударная отвертка и ключ на 8. Демонтируется возвратная пружина. Проводится выемка старой личинки.

Сердцевину замыкающей конструкции можно заменить, если поломка связана с работой внутренних зубцов или пазов. Для того чтобы проверить это, извлекается наконечник из цилиндра.

Замена поршневых колец ВАЗ 2101-07

Одними из основных показателей, характеризующих нормальную работу двигателя, являются угар масла и расход топлива. Если в вашем ВАЗе резко увеличивается расход топлива и очень быстро уходит уровень масла, все эти признаки говорят о том, что поршневые кольца выработали свой ресурс и требуют замены.

Если вы являетесь хозяином автомобиля со дня его покупки и точно знаете, что двигатель ещё не ремонтировался, то, зная пробег автомобиля, можно составить представление, какие вам необходимы запасные части. Имеется в виду размер колец и прокладки. Если же вы являетесь далеко не первым хозяином данного автомобиля, то приобретать запасные части для замены поршневых колец рекомендуем только после разборки двигателя. Так как за долгую жизнь автомобиля, он мог перенести уже несколько ремонтов, при разборке вы можете там увидеть всё что угодно.

Итак, приступаем к работе по замене поршневых колец на автомобилях ВАЗ 2101-07. Ставим автомобиль на смотровую яму. Перед началом работы снимаем клемму с аккумуляторной батареи. Сливаем масло. Можно сливать в любую посуду, так как это масло мы уже в дальнейшем использовать не будем. Откручиваем старый масляный фильтр. Масло мы слили. Затем сливаем охлаждающую жидкость и приступаем к разборке двигателя. Откручиваем и отодвигаем выхлопную трубу. Отсоединяем трос подсоса, снимаем привод газа, снимаем корпус воздушного фильтра. Откручиваем и снимаем стартер, отпускаем и снимаем крышку клапанов. Фиксируем отвёрткой звёздочку распределительного вала, откручиваем болт её крепления и снимаем. Откручиваем и снимаем постель распределительного вала. Откручиваем болты крепления головки блока и снимаем её. Отпускаем крепление левой «по ходу движения» подушки двигателя и с помощью тали приподнимаем двигатель и снимаем поддон. Снимаем маслонасос. Снимаем крышки шатунов и вытаскиваем поршня. Внимательно осматриваем поршня на предмет сколов и трещин. Если всё в порядке, то снимаем старые кольца, очищаем от нагара канавки на поршнях под кольца и устанавливаем новый комплект колец. Выполняя эту операцию, шатунные вкладыши желательно поставить новые, чтобы поднять ресурс шатунов. С помощью оправки ставим поршня на место, соблюдая маркировку цилиндров, отбитую на нижних головках шатунов. Устанавливаем масляный насос, ставим поддон и опускаем двигатель на подушку. Устанавливаем новую прокладку головки блока, предварительно смазав её графитной смазкой. Ставим головку блока, затягиваем болты крепления с предписанным моментом. Устанавливаем коленчатый вал по меткам и ставим на место постель распределительного вала (предварительно звёздочкой совместив метки). Устанавливаем звёздочку вместе с цепью, затягиваем болт крепления звёздочки, натягиваем цепь и прокручиваем двигатель на 2 оборота, чтобы убедится, что всё в порядке. Ставим трос подсоса, клемму аккумулятора, прикручиваем выхлопную трубу и заводим двигатель.

Также смотрите видео по замене поршневых колец

Замена «бороды»

Между пассажирским и водительским сиденьями «семёрки» находится консоль, где размещается различное оборудование (магнитола, часы, гнездо прикуривателя). Эту часть панели кратко и образно называют бородой

Автовладельцы уделяют повышенное внимание этому элементу, увеличивая его оригинальность, внешнюю привлекательность и функциональность

Стандартная «борода» салона ВАЗ 2107 выглядит просто и требует тюнинга

Усовершенствование бороды «семёрки» подразумевает внедрение различных механизмов и элементов:

  • магнитолы с улучшенными характеристиками;
  • кнопки подсветки;
  • часов;
  • переключателей ближнего и дальнего света, габаритных огней;
  • кнопок управления электровентилятором;
  • USB-разъёмов для подключения дополнительных устройств;
  • приборов контроля работы электрической сети;
  • мест хранения мелких предметов, размещаемых обычно внизу возле рычага КПП.

Кроме того, панель обшивается отделкой из различных материалов, которая выполняет декоративную функцию, улучшая классический интерьер автомобиля.

«Борода» ВАЗ 2107 обшивается различными материалами для придания стиля и индивидуальности

Обычно тюнинг «бороды» — это изготовление и установка новой консоли с предусмотренными ячейками для закрепления переключателей, индикаторов и обшивка её декоративными отделочными материалами. Самый простой и доступный материал — фанера толщиной 6 мм или больше. Для декоративной отделки традиционно берётся искусственная кожа или карбон выбранного цвета. Замену «бороды» можно совместить с обшивкой дверей, потолка и торпеды.

Каркас новой «бороды» можно изготовить из фанеры

Для изготовления тюнингованной «бороды» ВАЗ 2107 понадобятся следующие инструменты:

  • электрический лобзик;
  • шуруповёрт;
  • болгарка;
  • слесарные инструменты;
  • карандаш или маркер;
  • линейка или рулетка;
  • клей;
  • мебельный степлер.

Работы выполняются в следующем порядке:

  1. Демонтировать старую бороду.

  2. Перед тем как приступить к работе с фанерой, лучше создать шаблон из плотного картона.

  3. Перенести каждую отметку на фанеру.

  4. Места расположения кнопок и индикаторов и все детали выпилить из фанеры электролобзиком.

  5. Соединить детали с помощью саморезов или клея.

  6. Дождавшись, пока клей высохнет (не менее суток), установить и закрепить изготовленную консоль.

  7. Некоторые кнопки и приборы лучше закрепить на «бороде» заранее, так как это может стать невозможным поле её установки.

  8. Обшить «бороду» выбранным декоративным материалом.

Тюнингованная «борода» отличается от стандартной прекрасной эргономикой, экономичным использованием пространства и стильным дизайном.

«Борода» ВАЗ 2107 после тюнинга выглядит стильно, а пользоваться ей гораздо удобнее, чем штатной консолью

Ремонт

Устранение поломок не займет много времени, если воспользоваться пошаговым алгоритмом действий. Необходимые инструменты для этого:

  • набор отвёрток;
  • шило;
  • ключ на 8;
  • пассатижи;
  • гаечный ключ;
  • нож.

Чтобы добраться до стеклоподъемника, демонтируется внутренняя обшивка дверей. Когда получен доступ к внутренним деталям, выполняется ремонт.

Снимаем ручку стеклоподъёмника

Ручка ломается при износе элемента, наличии заводского брака или неаккуратной эксплуатации. Инструкция по ремонту:

  1. Снять пластиковый фиксатор рукояти путем скручивания болтов с помощью отвертки.
  2. Освободить стопорное кольцо.
  3. Изъять ручку и прикрутить новое изделие.
  4. Проверить работоспособность.

Снимаем стеклоподъёмник

Действия проводятся по следующему алгоритму:

  1. Опустить стекло до упора. Открутить ручку стеклоподъёмника.
  2. Снять заглушки, болты и накладку на рукояти. Отсоединить дверную ручку.
  3. Демонтировать облицовочную панель. Появится доступ к электростеклоподъемнику.
  4. Трос связать проволокой, чтобы он был надежно был зафиксирован на направляющих.
  5. Снять ролик, предварительно открутив болт. Ослабить тросик и при необходимости заменить ролик.
  6. Открутить винт, который удерживает сам механизм и извлечь его.
