Лада 2110 даladно-продано бортжурнал замена наружных шрусовгранаты без снятия всего привода.инструкция.часть 1

Как демонтировать (снятие и установка) блок

Процесс выполнения несложный, и может быть выполнен любым водителем самостоятельно.

Из инструментов необходимы (или то или другое — подходят оба):

  • Торцевой ключ
  • Головка с длинной надставкой на «10»

Рассмотрим более подробно о том, как снять монтажный блок ВАЗ 2105. Как уже отмечалось ранее, основная рабочая часть блока находится в моторном отсеке, а его крепление к щиту выполняется со стороны салона.

Замена предохранительного блока ВАЗ 2105,будет происходить примерно таким образом:

Нужно открыть капот машины и отключить клеммы от аккумуляторной батареи;

В нижней части блока отключаются разъёмы с проводами

Обратите при этом внимание на их цветовую раскраску. У каждого разъёма она своя;. Далее работа продолжается в салоне машины

Далее работа продолжается в салоне машины

Нужно открыть вещевой ящичек и снять его внутренний пластмассовый корпус. Сделать это несложно, нужно вывернуть пару саморезов и он легко вынимается;

После этого, вашему взору предстанет внутренняя часть блока с ответными разъёмами с проводами и болтами крепления;

Снова отключаются разъёмы с проводами, каждый из них имеет свой цвет;

Теперь можно демонтировать старый блок. Для этого торцевым ключом на «10» отвинчивают гайки болтов крепления;

После этого можно вынуть его со стороны моторного отсека, вместе с уплотнительной прокладкой.

Монтаж его производится в обратной последовательности. Резиновую уплотнительную прокладку блока желательно «посадить» на любой герметик. Это перекроет доступ пыли в салон. Подключая разъёмы с проводами, внимательно следите за их цветовой гаммой.

Мы старались, чтобы статья была для Вас максимально полезной!

Замена пыльника ШРУСа

Необходимые инструменты и запчасти:

  • набор ключей: накидные и рожковые на 13, 17, 19;
  • средство WD-40, при отсутствии можно использовать тормозную жидкость;
  • щетка с металлической щетиной;
  • монтировка;
  • отвертка;
  • молоток со свинцовой или латунной головкой;
  • емкость для масла из коробки переключения передач;
  • новый пыльник шарнира наружный и пыльник ШРУСа внутренний – 2 комплекта в случае замены с двух сторон.

Менять пыльники ШРУСа на ВАЗ 2110 удобнее всего на смотровой яме. Предварительно автомобиль устанавливается на стояночный тормоз. Устанавливаем упор по колесо. Он обеспечивает неподвижность автомобиля при ремонте.

Как поменять пыльники ШРУСов рассмотрим в пошаговой инструкции. Следует заметить, что эта процедура может занять около 2 часов даже для непрофессионала в ремонте автомобилей.

Инструкция:

  1. Убедившись в неподвижности автомобиля, срываем колесные шпильки. Поднимаем на домкрате сторону, с которой проводим замену. Удаляем колпачок, который защищает гайку крепления ШРУСа. Выкручиваем болты колеса, снимаем колесо.
  2. Если снизу установлена защита картера, то снимаем ее. Перед демонтажем следует обработать все резьбовые соединения средством WD-40 или тормозной жидкостью. Откручиваем пробку в коробке переключения передач и сливаем масло в подготовленную емкость.
  3. Откручиваем два болта, которые держат шаровую опору на поворотном кулаке передней подвески. Для облегчения демонтажа, соединение обильно брызгаем WD-40.
  4. Просим напарника нажать педаль тормоза, затем откручиваем гайку крепления ШРУСа наружного к ступице. Если замена пыльника ШРУСа на ВАЗ 2110 проводится самостоятельно, то можно заблокировать тормозной диск с помощью отвертки.
  5. Выворачиваем руль вправо до упора, если замену проводим с левой стороны. Вынимаем наружный ШРУС из ступицы колеса. Чтобы приводной вал не упал, подвязываем его с помощью обычного провода или веревки.
  6. Придерживая полуось рукой, монтировкой извлекаем внутренний ШРУС из коробки. НЕ СЛЕДУЕТ ДЕМОНТИРОВАТЬ ДВА ПРИВОДНЫХ ВАЛА ОДНОВРЕМЕННО. В коробке могут сместиться шестерни, и установка приводных валов назад буде очень затруднена.
  7. Удаляем хомуты, которые крепят пыльники. Зажимаем полуось в тисках. Используя молоток с мягкой головкой, сбиваем гранаты с приводного вала. Промыв ШРУСы в бензине от старой смазки, убеждаемся в целостности шарнира. Шарнир набиваем новой специальной смазкой. Устанавливаем новые пыльники и закрепляем их хомутами. Запрессовываем ШРУСы на вал.
  8. Заменив стопорное кольцо на внутреннем ШРУСе, вставляем полуось в коробку. Для фиксации в коробке следует аккуратно ударить по полуоси молотком через деревянный брусок несколько раз.
  9. Устанавливаем приводной вал в ступицу переднего колеса и фиксируем его с помощью шайбы. Не забываем под гайку поставить шайбу. Крепим назад шаровою опору в поворотный кулак.
  10. Для замены на ВАЗ 2110 пыльника ШРУСа с другой стороны, повторяем п.п. 1-9.

Своевременная замена пыльника ШРУСа на ВАЗ 2110 позволит сэкономить на ремонте автомобиля достаточно большую сумму. Так как стоимость гранаты намного больше стоимости пыльника ШРУСа.

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

  • Хруст и стуки при движении и разгоне по прямой;
  • Вибрация и толчки при переключении передач;
  • Значительный люфт при пробе рукой;
  • При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

  1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
  2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
  3. Снимают колесо.
  4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
  5. Отсоединяют рулевой наконечник.
  6. Производят извлечение ШРУСа из ступицы.
  7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Как правильно прокачать тормоза на ваз 2101-ваз дальнего от гтц колеса к самому. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Сегодня вы узнаете о неисправностях катушки зажигания, о том как проверить катушку, а также как заменить катушку зажигания на ваз 2107 своими руками. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора

Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. Многие автолюбители задаются вопросом — как снять сиденья на ваз 2114 или как выполнить их замену?

Как заменить шрус своими порядком действий от того же процесса, выполняемого на ниве. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4»

Многие автолюбители задаются вопросом — как снять сиденья на ваз 2114 или как выполнить их замену?. Как заменить шрус своими порядком действий от того же процесса, выполняемого на ниве. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний

Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла. Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали

Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Как открыть ваз 2114 без — vazremont.com. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Как открыть ваз 2114 без — vazremont.com. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. замена личинки замка на как заменить замок в двери ваз. Ооо «рысь» на ваз 2109. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить

, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод

необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

Замена наружного и внутреннего ШРУСов на

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

  • Торцевые головки на «17» и «30».
  • Вороток или трещотка.
  • Удлинитель для воротка.
  • Домкрат.
  • Противооткатные упоры.
  • Молоток.
  • Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

  1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
  2. Ставим автомобиль на домкрат и вывешиваем колесо.
  3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
  4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

Отмеченные красным маркером болты выкручиваем с двух сторон.

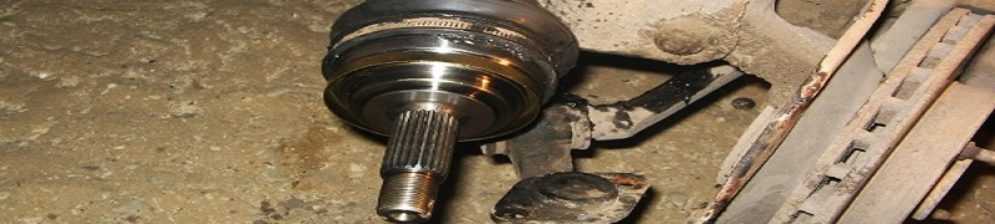

Нанося не сильные удары ШРУС сойдёт с места

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

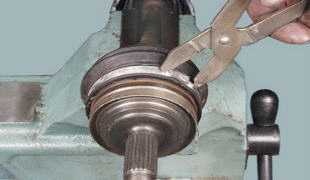

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

  1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

  1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
  2. Затем добавляем смазку в ШРУС.

Новая смазка добавлена в ШРУС

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

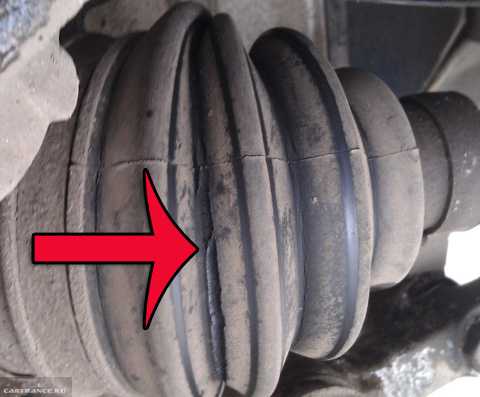

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

  • ВИС.
  • GNK.

На заметку!

Доводилось поменять уже не один шрус. С первым конечно пришлось повозиться пару часов, так как не знал особо всех тонкостей, ну а последующие менял уже практически с закрытыми глазами.

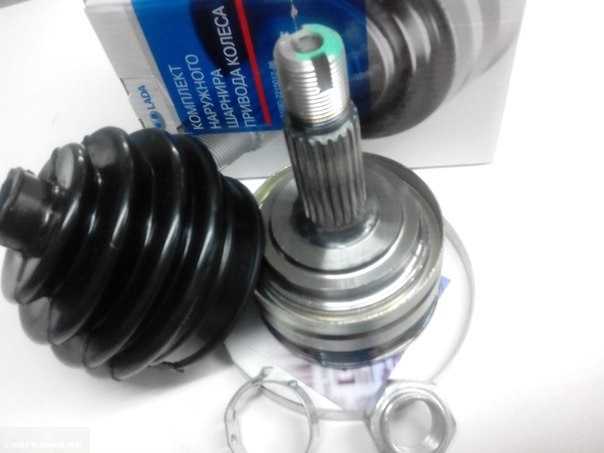

Покупал гранату на калину. В сборе идет сама граната, пальник и хомуты. Поменять можно за час не торопясь, можно и быстрее. Но куда торопиться в таком деле.

Что делает помпа на автомобиле

Насос охлаждения монтируется ближе к фронтальной части блока цилиндров, а крутящий момент передаётся ремнём генератора. Элемент решает функцию постоянной подачи охлаждающей жидкости (ОЖ), что значительно повышает эффект отвода тепла от мотора.

Состоит деталь из корпуса, вала с крыльчаткой, герметичного сальника и подшипников. Как правило, корпус и крыльчатка бывают изготовлены из алюминиевого либо магниевого сплава. Что касается крыльчатки, то она изготавливается из пластмассы.

Если иметь в виду конструктивную схему, то помпа ВАЗ классика состоит из двух половинок: одна не содержит никаких подвижных элементов и бывает постоянно закреплена на блоке цилиндров, другая — включает подвижные части, такие как крыльчатка, подшипники.

Подшипники обеспечивают вращение вала. В корпусе имеются специальные каналы для подвода и отвода жидкости. Крыльчатка вращается, возникает центробежная сила, которая отбрасывает ОЖ к наружным стенкам корпуса. Таким образом, создаётся давление, нагнетающее жидкость в специально предусмотренную трубку, расположенную в БЦ (блок цилиндров). Делая большой круг (циркуляцию), жидкость вновь попадает в насос уже через нижний патрубок.

Конструкция помпы в системе охлаждения двигателя

Из-за такой чёткой последовательности и эффекту циркуляции жидкости, обеспечивается охлаждение самых горячих элементов двигателя.

Как и говорилось выше, деталь на классике имеет некоторые особенности. Из-за того что конструктивно насос состоит из двух частей, многие при замене путают переднюю крышку с полноценным насосом. На самом деле, под названием водяной насос подразумевается весь узел в сборе, включающий также патрубки.

Между крышкой и корпусом помпы установлена бывает герметичная прокладка, защищающая от утечек. В процессе замены её тоже следует обновить.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

  • признаки того, что у Вас уже сломалась граната,
  • признаки того, что граната скоро выйдет сломается.

Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Как продлить ресурс?

Обычно данные подшипники прогуливаются по 250-300 и поболее тыщ км. Замена пыльника шруса в рено логан может быть осуществлена и своими руками и на сто, пыльник бывает внутренний или наружный, а также левый или правый. Они имеют очень крепкую конструкцию. Но есть несколько причин, которые способны значительно понизить их долговечность. Это состояние пыльника. Конкретно из-за него вовнутрь попадают вода, пыль, песок. В итоге смазка преобразуется в густой абразив, который разрушительно действует на подшипник. Как не допустить этого? При эксплуатации следует временами инспектировать состояние пыльника на ШРУСе. Если он имеет трещинкы либо разрывы, его необходимо срочно поменять. Найдя поломку на ранешней стадии, мы можем сохранить исправность шарнира. На треснутом пыльнике он еще может «походить» некое время (но все таки не нужно, в особенности в влажную погоду). Замена шруса на калине своими руками — видео. Если эту делему игнорировать и дальше, нужен будет дорогостоящий ремонт. Даже если подмену гранаты на «Калине» можно произвести своими руками, ее стоимость все равно будет составлять около 2,5 тыщи рублей. попытка регулировки клапанов nissan primera р12. Пеноизол своими руками замена цепи. А таких частей в машине несколько.

Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

  • снятие внутреннего ШРУСа и его ремонт;
  • снятие наружного ШРУСа;
  • снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

  • нанести метки на обойме и корпусе для обратной сборки в таком же положении;
  • наклонить вал с обоймой на конце максимально в одну из сторон;
  • извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Как снять ШРУС

Для того чтобы провести более подробный осмотр механизма и выявить точную причину поломки, необходимо отсоединить от авто всю конструкцию. Лучше всего для этого подойдет яма либо достаточно высокая эстакада. После подготовки места для ремонта выполняются следующие действия:

  • откручиваются все крепежные болты;
  • ШРУС снимается с посадочного места;
  • при помощи большой отвертки либо монтировки шарнир снимается с посадочного места;
  • шарнир отсоединяется от вала, для этого отстегивается стопорное кольцо и хомуты;
  • пыльник выворачивается в сторону или отодвигается;
  • шарнир снимается при помощи молотка, руками, как правило, сделать это невозможно;
  • ШРУС тщательно промывается теплой водой.

Граната

Шрус Калина или «граната», как этот узел на водительском сленге именуют владельцы машин, – это механизм, передающий вращение на колёса. Конструктивно гранаты достаточно просты, при этом обеспечивая вращение колёс, расположенных не параллельно. Функциональный узел надёжно укрыт под ребристым чехлом, содержащим внутри смазочный материал. Через несколько лет напряжённой работы резиновый пыльник шарнира исчерпывает эксплуатационный ресурс: его поверхность покрывается разрывами, позволяющими смазке просачиваться наружу, а из внешней среды внутрь узла начинает активно проникать пыль и вода. Если своевременно не выявить возникший дефект, граната может очень быстро выйти из строя, поскольку механизм не переносит влаги, песка и грязи, попадающих на контактирующие поверхности. Профилактика всегда дешевле лечения, поэтому намного дешевле выйдет сменить пыльник, чем, дождавшись поломки, менять всё устройство.

Что нужно для установки нового ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево — правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

  • яма или подъемник;
  • молоток, отвертка, пассатижи, домкрат;
  • набор ключей или головок;
  • слесарные тиски;
  • новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
