Установка электростеклоподъемников

Сегодня, благодаря современным технологиям, существует большое многообразие данного оборудования. Поэтому перед водителями стал важен вопрос установления электрического подъемника на ВАЗ 2107?

Вся проблема заключена в том, что стекло в некоторых моделях авто опускается на всю глубину длины (при отсутствии поворотной форточки), в то время как для установки стеклоподъемника недостаточно места.

В этой ситуации может помочь следующая схема действий:

Для начала, ознакомьтесь с инструкцией;
В целях безопасности проведите отсоединение проводов от АКБ;
Поднимите стекло вверх, пока оно не упрется и зафиксируйте его скотчем
Определите место, и установите электромотор. С правилами установки ознакомьтесь из инструкции об эксплуатации;
Установите трос;
Выберите наиболее удобные места для кнопок. Лучше всего для этого подойдут места, где установлена ручка двери и панель приборов;
Подключите электропровода;
Подсоедините кнопки управления;
Работа завершена. Остается подключить провода КПП и провести проверку работоспособности оборудования.

Если стеклоподъемник слишком мощный — при поднятии стекла существует возможность деформации рамы. Во избежание указанной неприятности придется снять подъемник для перенесения упора ниже каретки. Нужное расстояние подгоняется вручную. При касании стекла уплотнителей, следует остановиться. Во избежание посторонних скрипов и хрустов необходимо проверить оборудование на наличии достаточного количества смазки. После выполнения всех рекомендаций установите подъемник на место.

Как видно, каждый вид стеклоподъемника обладает своими особенностями. Какой выбрать — решать вам, в любом случае только правильная эксплуатация и тщательный уход может улучшить комфорт в вашей машине.

Замена стеклоподъемников на автомобиле ваз 2107 вроде бы не самое сложное мероприятие и именно по этому хочется сделать его самостоятельно, а не платить не понятным дядям с сервиса, которые еще могут и нагреться на вашей проблем. Поэтому мы расскажем как сделать это легко и самостоятельно, а есть будут вопросы задавайте их в каментах, попробуем разобраться в месте с вами.

Следует отметить если вы просто забираете дверь и вам требуется снять стеклоподъемник, без замены, с тем что бы потом поставить его на место, то во избежание схода троса с направляющих желобов барабана следует подвязать проволокой обе ветви троса в месте, показанном стрелками.

1. Для начала что бы установить стеклоподъемники требуется сначала снять старые стеклоподъемники на автомобиле ВАЗ 2107 требуется подготовить машину к выполнению данных операций. (помыть, установить машину на ровной горизонтальной площадки и другие) нацеленные в основном на ваше удобство в работе, а так же на безопасность выполнения дальнейшей работы.

2. Далее необходимо снять прижимные пластины троса и опустить стекло до упора.

3. После чего следует торцевым ключём на 10 ослабить затяжку болта крепления натяжного ролика, сдвинуть натяжной ролик и снять трос с ролика.

4. После этого можно уже снять стеклоподъемник с остальных трех роликов.

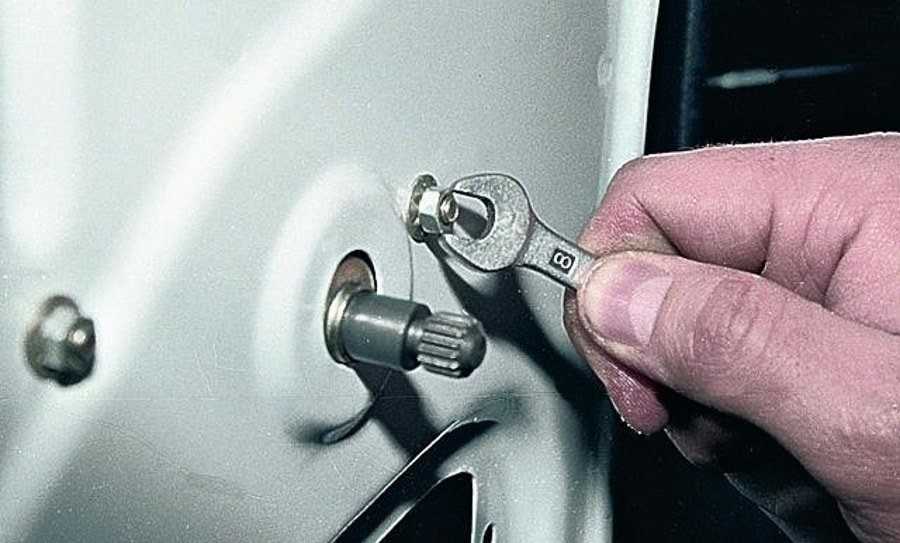

5. Далее с помощью торцевого ключа на 8 отвернем 3 гайки крепежа механизма стеклоподъемника

6. После операции 5 следует приподнять стекло, (притом эту операции будет удобнее выполнять в вдвоем) и вынуть сам стеклоподъемник через технологическое отверстие находящееся внутренней панели двери.

7. Теперь можно переходить у самой установки стеклоподъемника на автомобиле ваз 2107, для начала смазываем трос стеклоподъемника пластичной смазкой

8. После предыдущей операции следует установить стеклоподъемник в обратной последовательности со снятием. Если вы устанавливаете старый стеклоподъемник, то перед тем как начать регулировки натяжения троса обязательно отмотайте проволоку, которой мы зафиксировали трос.

9. Что бы отрегулировать натяжения троса, необходимо перемещением ролика натягивать его и после того как вы посчитаете что он хорошо натянут, требуется проверить плавность работы привода стеклоподъемника.

1 — ручка стеклоподъемника; 2 — облицовка с фиксатором; 3 — розетка; 4 — механизм стеклоподъемника; 5 — кронштейн ролика; 6 — винт; 7 — прижимная пластина троса; 8 — кронштейн; 9 — стекло; 10 — трос; 11 — нижний ролик; 12 — болт; 13 — натяжной ролик

Источники

http://avtgid.ru/kak-postavit-steklopodemnik-na-vaz-2107.html
http://vashalada.ru/mashiny/vaz-2107/steklopodemniki-vaz-2107-ustanovka-i-zamena.html
http://carussia.ru/установка-стеклоподъемника-на-автом/

Вступление

Проблема неисправных стеклоподъемников хоть и не критична, но весьма актуальна для многих автомобилистов. На ВАЗ 2110 ремонт стеклоподъемника своими руками — дело нехитрое и займет при должной сноровке не более 20 минут вашего времени. На СТО же с вас попросят за услугу порядка 500 рублей. Учитывая временные затраты и сравнительную простоту ремонта, выгода более чем очевидна.

Для ремонта механизма подъема стекла ВАЗ 2110 вам понадобятся лишь немного теории, изложенной в статье ниже, немного практики и минимальный набор слесарного инструмента:

трещоточная рукоять;
удлинитель для трещотки;
торцевая головка 10 мм;
отвертка крест.

Важно знать!

Стеклоподъемник ВАЗ 2110 маркируется шифром согласно номеру модели авто и детали. По последним двум цифрам можно определить, для какой двери он предназначен: 10 — правая, 11 — левая. Теперь перепутать их будет достаточно сложно.

В моделях, начиная с 2009 года, на ВАЗ 2110 стеклоподъемник выпускается неразборным. Таким образом, трапецию при поломке троса невозможно заменить отдельно от электродвигателя. Однако же, неразборной стеклоподъемник считается более надежным.

Если ремонт стеклоподъемника ВАЗ 2110 невозможен — покупка нового вам обойдется порядка 1300 руб. Но не стоит спешить с приобретением, не продиагностировав неисправность и электрическую схему. Ведь проблема может быть в банальном залипании щеток либо замерзании стекол, а возможно они просто нуждаются в смазке. Но обо всем по порядку.

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Видео уроки по удалению вмятин без покраски

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе. Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке

При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

Источник

Замена тросика

Разрыв тросика – весьма распространенная поломка механизма стеклоподъемника. В этом случае ответ один – замена:

После снятия облицовки внутренней части двери порванный трос снимается с направляющих.
Новый тросик перед установкой обязательно необходимо обильно смазать.
Протягивать трос нужно начинать с верхнего ролика – туда подается нижняя ветвь тросика. Верхняя, при этом, подается вниз.
В конструкции стеклоподъемника «семерки» вверху существует также скрытый ролик. Перекинуть через него трос крайне сложно, поэтому следует поступить следующим образом:

на вершине троса надо скрутить петлю провести ее к скрытому ролику;
затем, заведя петлю в кожух кронштейна крепления скрытого ролика, начинаем двигать трос вперед-назад, пока петля не зацепится за ролик.

После того, как тросик перекинут через все блоки, проверяем функциональность обновленного стеклоподъемника.

Стеклоподъем.РФ › Blog › Замена заднего правого электростеклоподъемника на LADA Priora

Очередной свой фотоотчет о замене заднего электростеклоподъемника на автомобиле LADA Priora прислал наш покупатель Фокин Иван Игоревич из Москвы, в рамках участия в нашей акции.

В нашей Ладе Приоре повторно произошла проблема, только уже на задней правой двери сломался стеклоподъемник. Было решено заказать стеклоподъемник, но уже не в сборе, как в прошлый раз, а отдельно сам механизм без моторедуктора.

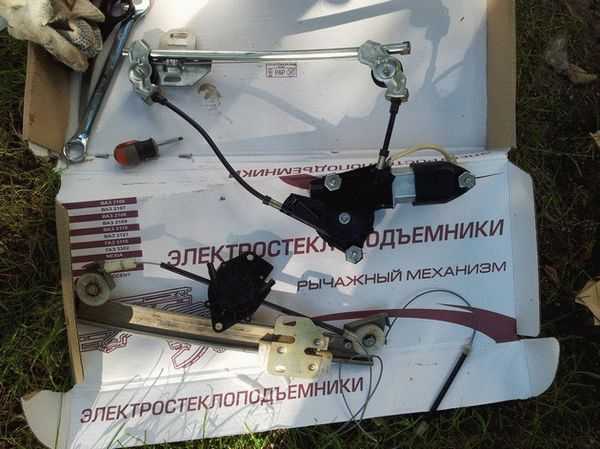

Электростеклоподъемник для ВАЗ-2110 задний правый без моторедуктора.

Инструменты: отвертка фигурная, отвертка звездочкой, головка на 10, головка на 22, инструмент для пластика, скотч, изолента, ножницы.

Откручиваем шурупы с панелек всего 3 шт — красная стрелка.

Берем инструмент для пластика. Поддеваем им панельки в направлении как указанно на фото, убираем в сторону. Опять же, этим инструментом подеваем панель двери, начиная с левого нижнего угла, двигаясь в противочасовом направлении и отстегиваем клипсы панели. Отстегнув панель с клипс, поднимаем вверх, панель снята.

Снимаем всю изоляцию, чтоб не мешала.

Откручиваем гайки — красная стрелка.

Спускаем немного стекло для того, чтобы снять рейку с корпуса двери, насаженной на болты.

Поднимаем стекло в крайнее верхнее положение и фиксируем его скотчем.

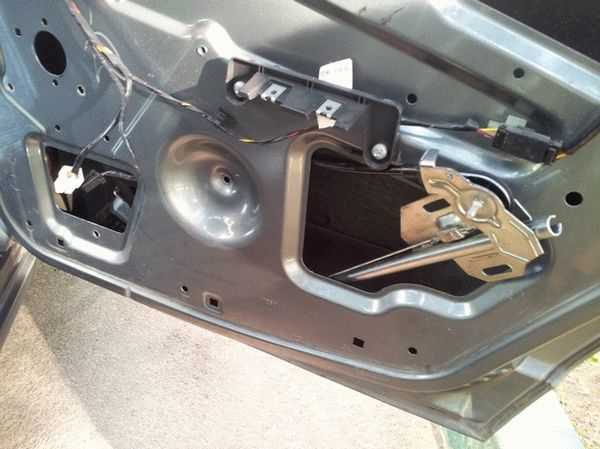

Снимаем болты двигателя и рейки с насаженных мест и через угол вытаскиваем старый стеклоподъемник.

После того, как вытащили электростеклоподъемник, откручиваем 4 шурупа и головкой на 22 откручиваем болт/гайку с резиновой поверхностью, снимая крышку моторедуктора.

«Перекидываем» моторедуктор на новый стеклоподъемники и закручиваем болт/гайки, после чего подсоединяем к фишке и проверяем работоспособность. По итогу остается 4 шурупа, которые не задействованы.

В обратном порядке засовываем стеклоподъемник и, в первую очередь, насаживаем на болты двигатель с наживлением гаек. Последующие манипуляции произвести строго в обратном порядке.

Спасибо, Иван Игоревич, за очередной подготовленный фотоотчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.

Процесс замены

Демонтаж

Итак, вручную отворачивается пипка блокировки дверей. Возможно, сделать это будет трудно, поэтому рекомендуется воспользоваться крестовой отверткой. После этого с внутренней дверной ручки нужно будет снять декоративную вставку. Далее нужно открутить 2 винта из ручки и 3 штуки – из-под кармашка. При проворачивании вперёд ручка легко снимается.

Замена бокового стекла в ваз 2110

Если есть передние колонки, их тоже нужно отвернуть. Если же присутствуют механические стеклоподъёмники на ваз, нужно аккуратно отцепить отвёрткой фиксирующую скобу и снять ручку. Обычно обшивка крепится пластиковыми пистонами, которые часто ломаются, поэтому целесообразно купить их с достаточным запасом. Так как обшивку снять легко вряд ли получится, рекомендуется пользоваться отвёрткой, но её нужно обмотать изолентой, дабы не поцарапать окрас.

Замена бокового стекла ваз 2110

Также потребуется убрать уплотнитель стекла с внутренней стороны. Если спешить с процессом, можно порвать этот слой. Только после этих действий можно смело снимать стекло. Для этого нужно открутить две гайки, размещенные на держателе стеклоподъёмника.

Установка

Замена бокового стекла на ваз 2110

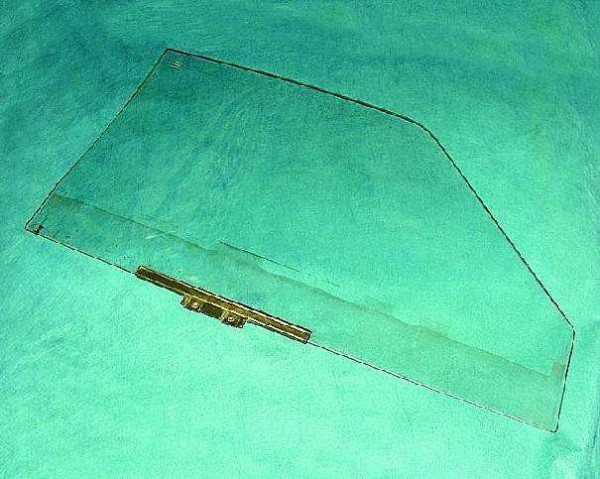

После извлечения старого стекла, пора приступать к монтажу нового в держатель. Этот процесс должен осуществляться в определённой последовательности:

стекло сначала примеряют к держателю, при этом его не нужно вставлять как в сам держатель, так и в крепление стеклоподъёмника;
желательно замену стекла делать с помощником, так как он будет придерживать дверь со вставленным стеклом, пока мастер будет примерять держатель к стеклу и стеклоподъёмнику. На стекле нужно сделать специальную пометку маркером или чем-то другим;
теперь снова всё вытаскивается. Стекло верхней кромкой ставится на деревянную опору, при этом на нижнюю часть накладывается кусок сырой резины (её можно купить там же, где и само стекло). Далее согласно разметке наживляется металлический держатель. После этого аккуратно постукивают молотком по держателю до того времени, пока он не сядет до конца;
по окончанию процесса стекло устанавливается на своё место, придерживаясь обратной последовательности. Обшивка двери должна монтироваться несильными ударами в области пистонов. В результате ударов они должны войти в свои гнёзда. Для лучшей надёжности их можно направить отвёрткой.

Как заменить боковое стекло ваз 2110

Ремонт своими руками

Иногда получается так, что нет возможности приобрести новое устройство, если запутался трос, или отказал электродвигатель, то всегда есть возможность отремонтировать все это своими руками. Не ремонтируется только явный механический излом какой либо детали.

При отказе электродвигателя, скорее всего у вас просто засорились щетки или обмотка, достаточно снять двигатель, разобрать и почистить аккуратно проспиртованной тряпочкой или бензином, можно купить специальные средства (хватит не на один раз). Желательно при разборе смазать все механизмы.

Когда слетает трос с механизма, следует снять весь механизм, опять же снять электродвигатель или размотать сам трос если у вас механический, аккуратно натянуть трос на свои места (пазы) и установить обратно.

Частенько неисправность бывает не в самом стеклоподъемнике, изучив схему ниже вы поймете, какие провода идут куда, прозвонив их, можно найти истинную причину.

Хотелось бы добавить, ремонт как правило помогает не надолго, если уж случилось, что у вас вышел из строя стеклоподъемник, лучше его заменить, потому что все детали имеют свой износ и долго вряд ли вам еще прослужат, но бывают и исключения.

Регулировка замков дверей

Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова.

1. Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается слабо – фиксатор смещайте внутрь. При этом не должно быть выступания или западания двери относительно кузова.

2. Если дверь при закрывании опускается – фиксатор поднимите. Если дверь при закрывании приподнимается (провисание в открытом положении) – фиксатор опустите.

3. Если дверь плохо отпирается внутренней ручкой, то регулируется положение внутренней ручки привода замка. Для этого ослабьте винты, крепящие кронштейн ручки, и ручку вместе с кронштейном передвиньте в нужное положение. Затем винты затяните.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

инструкция по установке;
два электростеклоподъёмника;
жгут электропроводки;
два переключателя;
декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Последовательность замены стеклоподъемника

Прежде чем начинать замену механизма в двери, приготовьте несколько инструментов:

Ключ на 8 и 10;
Отвертки с крестообразным и плоским лезвием.

Несмотря на наиболее распространенные «болезни» механизма в «Жигулях», он легко ремонтируется даже в полевых условиях. Починить стеклоподъемник при наличии запчастей и необходимых инструментов можно без дополнительной помощи. Необходимо пошагово знать о том, как убрать и поставить детали.

Независимо от того, задняя или передняя дверь потребует ремонта, процесс замены запчастей стеклоподъемника будет схожим.

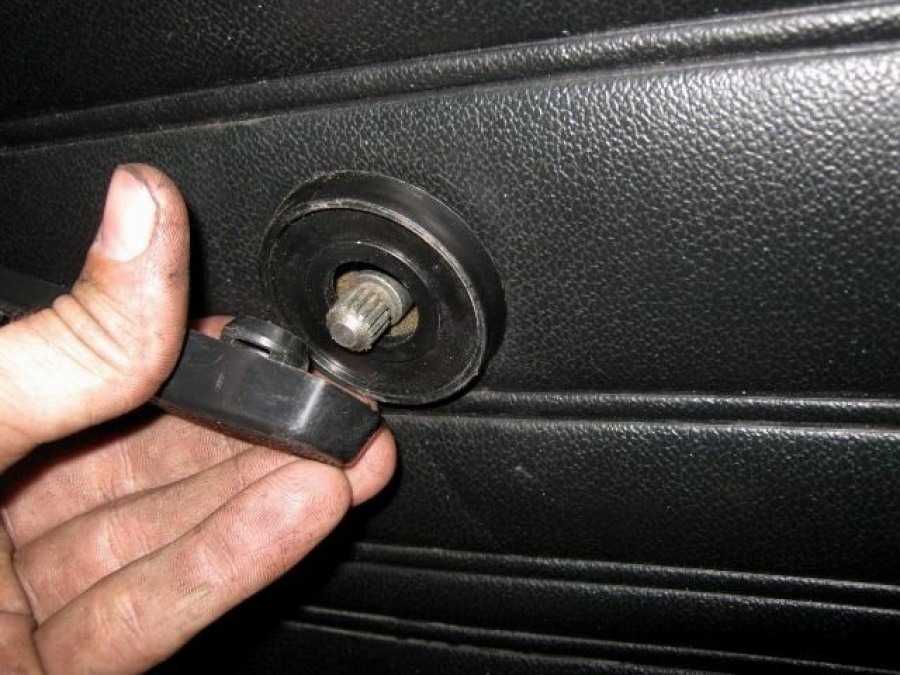

Снимаем ручку стеклоподъемника

С железными рукоятями и ручками в автомобилях советского проектирования следует обращаться особенно аккуратно. И пластмассовые ручки ломаются достаточно часто, но, в противовес этому, их легко снять и заменить:

Освободить ручку от фиксатора в форме стопорного кольца.
Плоской отверткой нужно аккуратно отодвинуть наружное кольцо, а затем достать стопорное.
Медленно достать ручку.

Снимаем стеклоподъемник

На этом этапе придется выполнить немного больше действий:

Опускаем стекло до крайнего нижнего положения. Если уже сняли ручку, сделать это можно ключом.
Если в будущем вы собираетесь установить подъемник на место, тросик следует прикрутить к барабану с помощью тонкой проволоки. При этом его нужно оставить в направляющих, чтобы в будущем не тратить время на установку тросика в желобки. В новых механизмах устанавливают установочную скобку для упрощения крепежа.
Ослабляем затяжку болта, который придерживает нижний ролик.
Перемещаем нижний ролик чуть выше, чтобы постепенно ослабить натяжение троса.
Снимаем трос, оставив его висеть всего на одном ролике.
Откручиваем винты, которые крепят стеклоподъемник к металлической пластине в двери.
Достаем механизм.

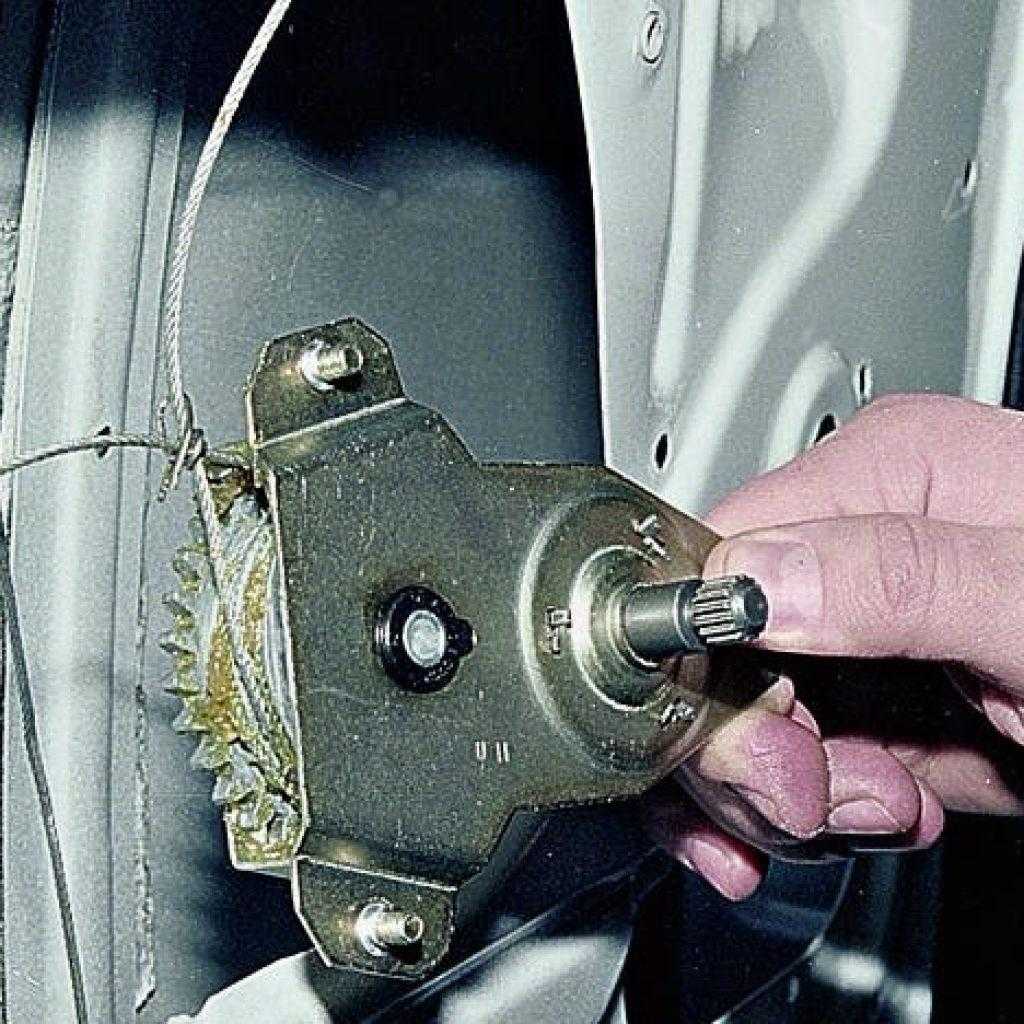

Устанавливаем новый механизм

Приобретая новый механизм на замену, проверьте его качество перед установкой. После того в механизме будут заменены все детали, их необходимо смазать и поставить обратно в несколько действий:

Ставим механизм и фиксируем его, затягивая три штатные гайки;
Накидываем трос на ролики и только после этого убираем проволоку;
Настраиваем степень натяжения тросика с помощью нижнего ролика, а затем затяните гайку;
Проверьте стеклоподъемник на работоспособность. Если стекло двигается туго, натяжение следует ослабить;
Проверяем, поднимается ли стекло до конца;
Устанавливаем дверную карту;
Ставим на место ручку двери, а затем – ручку стеклоподъемника.

Чтоб установить новый стеклоподъемник, за ранее нужно демонтировать старенькый механизм.

Смотрите:

Открутите три болта, которые фиксируют ручку к двери.
Демонтируйте ручку.
Снимите обшивку с двери.

Перед демонтажем промышленного подъемника обвяжите две ветки троса проволокой.

Это необходимо для того, чтоб тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.

Снятие конструкции производится следующим образом:

Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
Уберите трос с натяжного и трех направляющих катушек.
Открутите три гайки, которые крепят устройство стеклоподъемника к двери.
Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.
Завершающим этапом идет демонтаж стеклоподъемника из двери.
