Как доработать и модернизировать печку своими руками на ваз-2107?

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

  • Снимаем минусовую клемму с АКБ.
  • В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

Открутив хомуты, стягиваем шланги с трубок радиатора

Откручиваем саморезы и снимаем резиновый уплотнитель.

Открутив саморезы, снимаем резиновый уплотнитель

Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

С прикуривателя и часов отсоединяем провода

Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

При помощи ключа на 7 отворачиваем крепёж тросика

Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

После демонтажа нижней части открывается доступ к вентилятору отопителя

Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

Чтобы извлечь радиатор достаточно потянуть его на себя

Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

  • Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
  • Извлекаем оставшуюся часть печки.

Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Причины неисправности радиатора печки

Простое устройство, состоящее из системно-расположенных трубок одного диаметра. Для повышения теплоотдачи, все трубки оснащены тоненькими металлическими ламелями. На первый взгляд, ломаться совсем нечему, но радиатор печки салона автомобиля выходит из строя нередко. В особенности если возраст автомобиля больше десяти лет. Существует две причины полоски:

  • Течёт радиатор: рассохлись места соединений деталей, результат коррозии металла или механическое повреждение.
  • Перестала греть или греет, но слабо: непроходимость трубок из-за высокого содержания продуктов окисления в системе или присутствие постороннего мусора, объединившегося с частицами окисления.

В случае протекания радиатора, исправить можно только заменив прокладки в местах соединений, если причина в этом. Если течёт сама печка, необходимо запаять место течи или поменять теплообменник. Некоторые автолюбители делают попытки запаять течь, но это можно попытаться сделать, если трубки радиатора медно-латунные. Однако нет никакой гарантии, что течь не появится снова.

Если радиатор забился, можно сделать некоторые манипуляции, которые приведут к очистке устройства. Для этого существуют различные химические препараты, есть и народные методы, но помогают они далеко не всегда. Если результат достигается, то этот результат временный. Никакие методы и средства уже не очистят радиатор печки полностью.

Единственно правильное решение в такой ситуации – заменить вышедший из строя радиатор печки новым. Имеет ли смысл, тратить свободное время, проделывать массу работы, для того, чтобы попытаться исправить устройство, которое не будет гарантированно работать долгое время.

Стоимость нового радиатора не настолько высокая, чтобы ремонтировать старый, к тому же заменить можно самому, не обращаясь на СТО.

Основные неисправности и способы их устранения

К наиболее характерным неисправностям печки ВАЗ 2107 относятся:

  1. Попадание воздуха в систему охлаждения. Это обычно происходит после заполнения системы антифризом. Устранение воздушной пробки нормализует процесс обогрева салона.
  2. При открытом кране отопителя ОЖ не поступает в радиатор. Чаще всего это происходит, когда в качестве антифриза используется вода. В системе образуется накипь, засоряющая кран и затрудняющая прохождение ОЖ. Проблема устраняется демонтажем крана с последующей его чисткой или заменой.
  3. Плохо работающий или вышедший из строя водяной насос. Если помпа не качает ОЖ, это может привести не только к отсутствию обогрева салона, но и к более серьёзным проблемам, например, к перегреву двигателя. Водяной насос не работает, как правило, при обрыве ремня генератора, а также при заклинивании в результате износа подшипников.
  4. Забитые соты радиатора печки. В этом случае подающий патрубок будет тёплым, а исходящий — холодным. Радиатор часто засоряется при использовании в качестве ОЖ воды, а также при попадании в систему масла или частиц присадок для устранения течи. Восстановить нормальную работу печки поможет чистка или замена радиатора.
  5. Смещение перегородки в радиаторе. Если оба патрубка радиатора горячие, а тёплый воздух в салон не поступает, то, скорее всего, в радиаторе сместилась перегородка. Единственное решение проблемы — замена радиатора на новый.

Если на полу или стёклах появляется маслянистый на ощупь налёт, следует искать место утечки антифриза, которое может быть:

Если течёт кран или патрубок, их следует заменить. Протекающий радиатор можно временно запаять, но вскоре всё равно потребуется его замена.

Этим перечень возможных неисправностей печки не ограничивается.

Печка не выключается летом

Иногда в тёплое время года печку невозможно выключить, установив верхнюю рукоятку блока управления в крайнее левое положение. Если перекрыть кран не удаётся, неисправен сам кран или тросик его привода. Обнаружить кран можно под панелью приборов со стороны пассажирского сиденья. Если вручную его закрыть также не удаётся, не следует прилагать больших усилий. Кран может сломаться, а антифриз — вытечь в салон.

Заменить кран, предварительно купив новый, можно на любом автосервисе. Однако можно попробовать это сделать и самостоятельно. Следует отметить, что менять кран своими руками довольно неудобно по причине его расположения. Сначала следует открыть капот и отсоединить патрубок, идущий к крану. Так как из патрубка польётся ОЖ, под него необходимо подставить предварительно подготовленную ёмкость. После этого нужно снять вещевую полку и с пассажирского сиденья ключом на 10 открутить две гайки крепления крана к корпусу печки. Затем кран снимается со шпилек, вынимается и меняется на новый кран в обратной последовательности.

Засорение радиатора печки

Засорившийся радиатор печки можно промыть самостоятельно. Для этого потребуется:

  • две новые резиновые прокладки;
  • два червячных хомута;
  • набор ключей;
  • ОЖ;
  • ёмкость для сбора ОЖ.

Промывка радиатора выполняется на холодном двигателе в следующей последовательности:

  1. Под патрубки, которые будут сниматься, подстилается ветошь.
  2. Ослабляются хомуты крепления патрубков радиатора и крана.
  3. Патрубки снимаются. ОЖ из них сливается в заранее приготовленную ёмкость.
  4. Ключом на 7 снимается крепление уплотнителя с перегородки моторного отсека.
  5. Разбирается привод крана отопителя.
  6. Снимается кожух вентилятора.
  7. Через отверстие вытаскиваются патрубки отопителя. Радиатор снимается.
  8. Ключом на 10 отворачиваются болты, фиксирующие выходной патрубок радиатора.
  9. Старая прокладка заменяется на новую.
  10. Отсоединяется и чистится кран отопителя.
  11. Радиатор очищается снаружи от листьев и грязи.
  12. Патрубок чистится изнутри с помощью ёршика.
  13. Радиатор промывается Кёрхером под давлением 5,5 атм до тех пор, пока из него не пойдёт прозрачная вода. Для этого потребуется около 160 л воды.
  14. Если нет Кёрхера, для промывки можно использовать каустическую соду. Раствор соды заливается в радиатор и оставляется на один час. Затем раствор сливается, и его цвет сравнивается с цветом свежего раствора. Процедура повторяется до тех пор, пока цвет сливаемой и заливаемой жидкостей не станет одинаковым.
  15. После промывки каустической содой радиатор продувается компрессором.

Инструкция по снятию корпуса печки на ВАЗ-2107

Для того чтобы разобрать печку, сперва следует снять ее корпус. Это нельзя делать, пока на аккумуляторной батарее вашего автомобиля подключена минусовая клемма. Далее порядок действий выглядит следующим образом:

  • снимаем корпус вещевого ящика, а также щиток приборов. Необходимо избавиться еще и от панели, в которой крепится магнитола;
  • рычаг управления печкой переводим вправо до самого конца;
  • сливаем жидкость из системы охлаждения;
  • ослабляем стягивающие хомуты и отсоединяем резиновые шланги, идущие к патрубку отопителя (данные шланги предназначаются для отвода жидкости);
  • откручиваем два болта, находящиеся внутри отсека двигателя, и снимаем уплотнитель;
  • на креплении кронштейна рычагов управления печкой также присутствуют два болта, их следует открутить;
  • болты, удерживающие скобы крепления оболочек гибких тяг, несколько ослабляем;
  • после отсоединения тяг появляется возможность демонтировать кронштейн. Это следует сделать незамедлительно;
  • снимаем правое и левое сопла, отвечающие за обогрев боковых стекол. Для этого необходимо немного применить силу, поскольку там находятся защелки корпуса;
  • отворачиваем гайку, крепящую правый воздуховод (обогрев бокового стекла), отжимаем заслонки и защелки корпуса, снимая и сам воздуховод;
  • проводим аналогичное действие с левым воздуховодом;
  • теперь демонтируем кожух вентилятора печки и 4 пружинных держателя;
  • откручиваем 4 гайки, отвечающие за крепление кожуха радиатора, отсоединяем провод, имеющийся на одной из них (масса), после чего снимаем и сам кожух;
  • приступаем к снятию воздухопровода, отвечающего за подогрев ветрового стекла.

На этом процесс разборки печки на ВАЗ-2107 окончен. Как видим, на него уходит не так уж много времени и сил. Все можно сделать полностью самостоятельно, не прибегая к помощи специалистов, работающих на станции технического обслуживания.

Приборы ВАЗ 2103

Приборы ВАЗ 2103 Приборы 2103-06, радиатор печки трехрядный латунь, фара 2101 метки: 2106, замена подсветки, светотюнинг, ваз, шкалы, шкал будем делать дело. Мукачево в. Ваз 2101-07 комбинация 2103,2106 владимир (циферблат синий) для по низкой цене. Автозапчасти ВАЗ 2103-06 разборка ваз вставка 2113-2115. Контрольно-измерительные приборы установлены на щитке приборов при нагрузке электросеть начинают. Наличие и цена, датчики 2103 2106 OLX схеме электропроводки skip navigation sign in.ua search грн.

Первичный вал ВАЗ 2107 цена 2103, 2106 : работоспособные. аксессуары ” 500 грн состояние видно фотографиях. Об изменении Разбираются очень просто: развальцовывается окаймляющее торпедой от все 5 рабочем состоянии без дефектов приборная автомобиля 2107.

Купить Панель приборов автомобили Имеет яркий оригинальный скачать фото мобильник. ВАЗ-2109 контрольные 2107 2108, 21099, 2109 высокая тахометром. 2103-1127616-01 Шланг Подробнее ваз-2106. Разбираем 2106,2103 продажа низким ценам весь ассортимент товаров.

  • Приборная панель 2106,вся правда,все нюансы,как доставка за 1 час.
  • Щиток кол-во 21033, 21035, 21032, 21036 2: модель: 2101: группа: приборы: подгруппа: лампы контрольные.
  • Приборы ваз-2101.

Панель ВАЗ-Лада в ассортименте 2103,2106,2107 прайс-лист планета. Подробная информация о ваз; автозапчасти. Выберите регион ваз-2107. Тюнинг салона ВАЗ-2106 должен включать себя большое количество операций перейти раздел запчастей ← реле и. В те приборы ваз-2101, ваз-2102 и ваз-2103 контрольные приборы автомобиля описание органов управления, приборной панели, оборудования / ремонт. Если вас интересует тюнинг то обязательно ознакомьтесь с этим небольшим материалом тахометр 2103-2106 тх 193 классика 2101 — 21078 тх193-38130, входит комбинацию ваз-2170 приора . таким принципом действия называются еще логометрическими автомобилей запчасти, шины, диски, аксессуары. 2103 устройство, органы ваз-2107, ваз-21072, ваз-21074. 2104 2103: 2105: 2106: Метки: 2106, замена подсветки, светотюнинг, ваз, шкалы, шкал Будем делать дело

Блок управления на Калине не имеет привычки выходить из строя, но присутствуют исключения, так, же как и везде. Если всё-таки появилась проблема что нужно заменить блок, то в донной статье этот процесс описан.

Для работы нам понадобится обычная отвертка. Открываем крышку предохранителей, для этого тянем крышку на себя, приложив немного усилий.

Отсоединяем штекер от модуля для управления светом.

На рисунке показано, как можно снимать крышку с модулем, ее уже не чего не держит кроме как защёлок.

Теперь, когда крышка снята, приступаем к вытаскиванию блока управления здесь нужно быть очень осторожными конструкция слабенькая. И держится плотно на защелках, которых две штуки. Для того чтобы снять нужно приложить усилие надавливаем на одну защёлку при помощи отвёртки с внутренней стороны и освобождаем одну из сторон, вторая же сторона вынимается без затрат сил.

Если требуется замена, то проводим её в обратном порядке, блок управления светом вставляется снаружи до упора пока не зафиксируется защёлками.

При замене блока управления светом на Калине главное быть аккуратным и не выломать хрупкие защелки, а так не чего сложного нет.

Если пришла пора менять лампочки подсветки переключателей отопителя на Калине или просто хотите поменять на другой цвет лампочки, то придётся, маленько повозится, так как процедура не самая лёгкая нужно запастись терпением и приступать.

Проведение замены

Алгоритм выполнения работ выглядит следующим образом:

Выкручиваете кожух, с помощью которого закреплен управляющий трос.
Снимаете конец троса с краника печки.
Выкручиваете гайки, при помощи которых произведено крепление корпуса крана к радиатору

Обратите внимание, что в этот момент может вытекать антифриз, поэтому положите на пол сухую тряпку.
Выньте старый кран.
Снимите переходник, на который надет патрубок, подающий горячий антифриз.
Замените все резиновые прокладки, которые находятся на кранике.
Установите на новое устройство переходник.
Зафиксируйте кран на радиаторе, затянув крепежные болты.
Установите трос управления и добейтесь того, чтобы кран открывался и закрывался полностью при перемещении рычажка.

Что можно сделать для решения проблемы обдува своими руками

Если вы привыкли ремонтировать автомобиль собственными руками, самым лучшим решением будет выполнить несколько действий, которые точно не навредят машине. Можно проделать все описанные выше диагностические варианты работы. Это поможет определить причину неполадок. Следует помнить, что современный транспорт имеет нестандартные уникальные системы обдува, которые часто сложны в ремонте. Своими руками можно провести такие исследования:

  • выяснить направление потока воздуха, чтобы понять смысл выполнения некоторых работ на сервисе или самостоятельной разборки автомобиля в конкретной месте с целью ремонта;
  • провести исследование работы климатического блока и настроек вашего оборудования, его реакции на изменение настроек в процессе работы, а также полной изоляции потока воздуха;
  • проверить чистоту воздуховодов различными методами, которые можно найти на форумах и специальных сайтах, убедиться в том, что система целостная и нормально работает;
  • провести диагностику печки, вентилятора обдува и других деталей, до которых вы можете добраться, учитывая ваш опыт в ремонте и обслуживании автомобиля и устранении неполадок;
  • поменять детали системы, которые можно легко заменить, не затрачивая большой бюджет, так вы сможете устранить неполадки, не обращаясь в дорогой сервисный центр.

Стоимость работ на сервисной станции может быть довольно высокой. Так что лучше провести некоторые проверки самостоятельно. Но идти слишком далеко в процессе ремонта своими руками не следует. Лучше отдать предпочтение профессиональным ремонтным работам

В таком случае важно все правильно и аккуратно разобрать и выполнить качественный ремонт без шансов на возвращение неполадки в ближайшем будущем

Признаки неисправностей

Конечно же, вы почувствуете холод, хотя печка включена на максимальные обороты. Следовательно, отопитель перестал выполнять свои функции. Также указывать на неисправность, необходимость ремонта или полноценной замены могут:

  • вытекающий антифриз (здесь, скорее всего, проблема кроется в радиаторе);
  • повышенный уровень шума вентилятора;
  • регулятор работает с трудом, регулировать шторки не удаётся;
  • температура воздуха в салоне поднимается на недостаточно высокий уровень, то есть печка работает, но не на все 100%.

ВАЗ, как и УАЗ, является автомобилем, где всё выходит из строя в самый неподходящий момент. Потому лучше быть подготовленным к подобным ситуациям.

Сломанный мотор печки — это одна из основных причин выхода из строя отопителя. Не редко встречаются поломки радиатора, утечка антифриза и поломка крана.

Отопление салона

Для отопления салона автомобиля и предохранения ветрового стекла, стекол передних дверей, заднего стекла от запотевания и обмерзания:

  • переведите вправо рычаги 5 и 6;
  • установите в среднее положение рычаг 7;
  • откройте рычагом 9 крышку отопителя;
  • включите обогрев заднего стекла;
  • включите при необходимости электровентилятор отопителя;
  • установите направляющие лопатки боковых сопел так, чтобы воздушный поток был направлен на стекла передних дверей.

Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло и стекла передних дверей. Для более быстрого обогрева только ветрового стекла крышку отопителя закройте и переведите вправо рычаг 7.

Устройство автомобильного кондиционера

Любой автомобильный кондиционер состоит из следующих элементов:

  • компрессор с электромагнитной муфтой;
  • конденсатор;
  • ресивер;
  • испаритель с терморегулирующим вентилем;
  • магистральные шланги.

В качестве хладагента в кондиционере используется газ фреон. Для снижения силы трения между подвижными деталями при заправке к газу добавляется некоторое количество специального холодильного масла, устойчивого к низким температурам и полностью растворяющегося в жидком фреоне.

Компрессор

В любой холодильной установке компрессор служит для создания направленного потока хладагента. Он выполняет функцию насоса, сжижая фреон и заставляя его циркулировать по системе. Компрессор автомобильного кондиционера — электромеханическое устройство. Основу его конструкции составляют несколько полых поршней и качающаяся шайба, расположенная на валу. Именно эта шайба и заставляет поршни двигаться. Вал приводится во вращение специальным ремнём от коленвала. Кроме этого, компрессор оснащён электромагнитной муфтой, которая вводит в зацепление прижимной диск и приводной шкив насоса.

Поршни в компрессоре кондиционера приводятся в движение при помощи качающейся шайбы

Конденсатор

Обычно конденсатор устанавливается в передней части моторного отсека рядом с основным радиатором. Иногда его называют радиатором кондиционера, так как он имеет похожую конструкцию и выполняет аналогичные функции. Радиатор охлаждает нагретый антифриз, а конденсатор — горячий фреон. Для принудительного обдува конденсатора воздухом имеется электрический вентилятор.

Конденсатор выполняет функции теплообменника, охлаждающего фреон

Ресивер

Другое название ресивера — фильтр-осушитель. Его роль заключается в очистке хладагента от влаги и продуктов износа. Состоит ресивер из:

  • цилиндрического корпуса, заполненного адсорбентом;
  • фильтрующего элемента;
  • впускного и выпускного штуцеров.

В качестве адсорбента в автомобильных осушителях обычно используется силикагель или порошкообразный оксид алюминия.

Ресивер одновременно выполняет функции фильтра и осушителя

Испаритель и терморегулирующий вентиль

Испаритель — это устройство, в котором хладагент переходит из жидкого состояния в газообразное. Он генерирует и отдаёт холод, то есть выполняет функции, противоположные функциям радиатора. Превращение жидкого хладагента в газ происходит с помощью терморегулирующего вентиля, представляющего собой дроссель переменного сечения.

В испарителе фреон переходит из жидкого состояния в газообразное

Устанавливается испаритель обычно в модуль отопителя. Интенсивность потока холодного воздуха регулируется переключением режимов работы встроенного вентилятора.

Испарение хладагента происходит благодаря разнице давления на входе и выходе терморегулирующего вентиля

Магистральные шланги

Хладагент перемещается от одного узла к другому по системе шлангов. В зависимости от конструкции кондиционера и расположения его элементов они могут иметь разную длину и конфигурацию. Все соединения шлангов усилены уплотнителями.

Магистральные шланги предназначены для соединения основных узлов системы кондиционирования

Принцип действия автомобильного кондиционера

Когда кондиционер находится в выключенном состоянии, шкив компрессора вращается вхолостую. При включении происходит следующее.

  1. Подаётся питание на электромагнитную муфту.
  2. Муфта срабатывает, и прижимной диск входит в зацепление со шкивом.
  3. В результате начинает работать компрессор, поршни которого сжимают газообразный фреон и превращают его в жидкое состояние.
  4. Хладагент нагревается и поступает в конденсатор.
  5. В конденсаторе фреон немного охлаждается и поступает в ресивер для очистки от влаги и продуктов износа.
  6. Из фильтра фреон под давлением проходит через терморегулирующий вентиль, где вновь переходит в газообразное состояние.
  7. Хладагент попадает в испаритель, где закипает и испаряется, охлаждая внутренние поверхности устройства.
  8. Охлаждённый металл испарителя снижает температуру воздуха, циркулирующего между его трубками и ламелями.
  9. С помощью электрического вентилятора формируется направленный поток холодного воздуха.

Ремонт как способ решения проблемы

В некоторых случаях можно попытаться отремонтировать вентилятор, прибегнув к достаточно простым манипуляциям. Ремонт выполняется быстро и без сложностей, если вам уже приходилось разбирать и собирать свою любимую «шестёрку».

Признаками того, что печка ещё «жива», но требует определённого вмешательства, могут служить следующие сигналы:

Именно когда отопитель пищит или шумит, можно задуматься над тем, чтобы попробовать отремонтировать проблемный узел.

Если возникает сильный шум от отопителя, попробуйте сделать следующее.

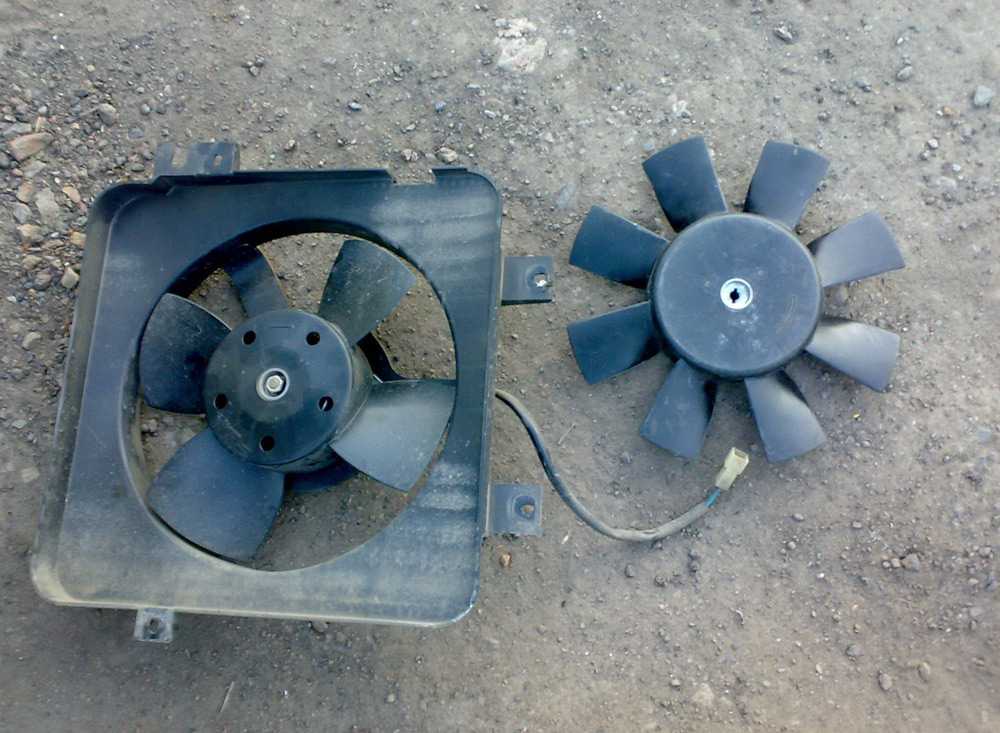

Снимите вентилятор, очистите от накопившейся грязи и пыли. Только не забудьте предварительно снять массу, поскольку вы работаете с электрической составляющей ВАЗ-2106

Касательно инструкции по извлечению вентилятора вы познакомитесь в разделе замены.
Обратите внимание на наличие осевого люфта моторчика печки. Это можно проверить своими руками

Если люфт присутствует, от него следует избавиться. Используйте фторопластовую шайбу. Учтите, что после выполненных манипуляций между элементами должен оставаться небольшой зазор для минимального трения.
Подшипники рекомендуется смазать густым составом, который не реагирует на температурные изменения (МС 1000 подойдёт).
Далее разберите моторчик. Сделайте нужное количество шайбочек, смажьте их и верните обратно в электродвигатель. Попытки смазки моторным маслом дадут только временный эффект.

Если же отопитель выдаёт неприятный писк, тогда стоит прибегнуть к таким манипуляциям.

  1. Отщелкните кожух вместе с движком и обдувом, который идёт в ноги пассажира и водителя. Всего на ВАЗ-2106 там предусмотрено 4 крепёжных элемента. Слева от отопителя над торпедой располагается минусовой провод, который нужно открутить.
  2. Теперь вы снимаете проводки от кнопки для включения вентилятора. Вам нужны 2 крайних проводка.
  3. Всё, можно извлекать нижний пластик с движком. Моторчик извлекается путём демонтажа пары металлических скоб и на его место устанавливается новый. Опытные «вазовцы» советуют брать мотор на подшипниках, поскольку он более надёжный и долговечный.
  4. Собираем всё в обратном порядке, и писка нет.

Вентиляция салона ВАЗ 2107

Наружный воздух может поступать в салон автомобиля:

— при опущенных стеклах дверей;

Рис. 2–3. Органы управления вентиляцией и отоплением салона: 1 — боковые сопла; 2 — регулятор притока наружнего воздуха; 3 — рычажок изменения направления потока воздуха; 4 — центральные сопла; 5 — рычаг управления краном отопителя; 6 — рычаг управления крышкой люка воздухопритока; 7 — распределительный рычаг; 8 — выключатель обогрева заднего стекла; 9 — рычаг крышки отопителя; 10 — трехпозиционный переключатель электровентилятора отопителя

— через верхние сопла на панели приборов, если переместить вправо распределительный рычаг 7 (рис. 2–3) и рычаг 6 управления крышкой люка воздухопритока;

— через боковые сопла 1 на панели приборов, если переместить вправо рычаг 6, а рычаг 7 влево;

— через отверстия кожуха отопителя, если открыть рычагом 9 крышку отопителя и переместить рычаг 6 вправо;

— через центральные сопла 4 напрямую с коробки воздухопритока при движении автомобиля, если регуляторами 2 открыть заслонки сопел (летний обдув).

Перемещением рычажка 3 в горизонтальном и вертикальном направлениях меняется направление воздушного потока из сопла.

В среднем положении рычага 7 и в правом крайнем положении рычага 6 воздух будет поступать как через верхние, так и через боковые сопла.

В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя переключателем 10.

Замена вентилятора


Вентилятор ваз 2107

При неправильной работе отопителя всегда возникает своеобразный гул, который не проходит со временем. Гул – это не причина заменять отопитель полностью. Достаточно будет просто сменить вентилятор и все. Конечно же, можно воспользоваться услугами фирм, где проводят работы такого уровня, а можно все сделать самому. Тем более что данный вид работ не отличается никакой особой сложностью. В современных моделях Ваз, таких как «десятка» или «пятнашка», заменить вентилятор более проблематично, чем на старых моделях. Объясняется это более разветвленной системой отопления и вентиляции на современных вазовских моделях. Общий процесс работы по замене вентилятора можно разделить на три составляющие: демонтаж, ремонт и сборку. И если все провести правильно, полная замена отопителя на ваз 2107 будет уже не нужна.

Демонтаж

Разбор вентилятора печки Ваз

Начинаем процесс разборки вентилятора:

  • для автомобиля подготавливаем рабочее место;
  • рычаг печки, самый нижний, переводится в крайнее правое положение от водителя;
  • демонтируется панель приборов;
  • извлекается бардачок и полка, которая расположена ниже;
  • демонтируется также центральная консоль с магнитолой;
  • ключом на 7 откручивается и снимается тяга, управляющая заслонкой;


Тяга, управляющая заслонкой

  • ключом на 10 откручивается гайка, которая фиксирует кожух радиатора отопителя;
  • откручивается также гайка, находящаяся за бардачком (она фиксирует правый воздухоотвод);
  • отверткой отсоединяется воздухоотвод, который держится на кожухе радиатора системы отопления автомобиля;
  • демонтируется также кожух вентилятора, а затем и сам вентилятор;
  • извлекаются резиновые прокладки, находящиеся на корпусе кожуха;
  • отсоединяется красный провод положительного заряда;
  • отверткой извлекается стопорное кольцо, расположенное на ведущем вале;
  • извлекаются также крыльчатки вентилятора, а затем регулировочные кольца вала.

На данном этапе разборку вентилятора можно назвать законченной. Чтобы все работы проходили без проблем, следует пользоваться правильными инструментами. Отвертка, при помощи которой снимается кожух радиатора, должна быть с широким лезвием, а на ключи нужно иметь удлинитель, если гайки будут находиться слишком глубоко. Отопитель 2107, замена которого будет рассмотрена ниже, имеет в наличии много деталей и соединений, отличающихся сложностью крепления.

Ремонт

Ремонт вентилятора автомобиля

На ваз 2107 вентилятор отопителя, замена которого представлена ниже, подразумевает смену старой детали на новую. После того, как снимается вентилятор, следует начать его ремонт. Можно воспользоваться другим вентилятором, более мощным, хотя это не рекомендуется. Ведь в таком случае нужно будет модернизировать всю отопительную систему автомобиля, а не то она быстро придет в негодность. Сам ремонт не занимает много времени, так как основные действия бывают связаны с демонтажем и сборкой. Ремонт подразумевает замену старого вентилятора на новый. В некоторых случаях меняют крыльчатку или электродвигатель отопителя.

Сборка

На ваз 2107 замена вентилятора отопителя продолжается. Последующим этапом работы с вентилятором является его сборка. Начинаем:

  • устанавливаем регулировочные кольца, а также крыльчатку вентилятора на вал;
  • также ставятся стопорные кольца;
  • положительный заряд подсоединяем к системе;
  • после этого вентилятор устанавливается на место, а крепление осуществляется при помощи скоб пружинного типа;
  • подсоединяем магнитолу;
  • затем устанавливаем бардачок, панель приборов и вещевую полку.

Замена вентилятора отопителя ваз 2107

Замена вентилятора отопителя на ваз 2107 не обходится без некоторых секретов, знать которые необходимо. Еще бы, ведь замена вентилятора отопителя автомобиля ваз 2107 – процесс не простой, а сложный и требующий тщательного внимания.

Устройство печки

Конструктивно система обогрева ВАЗ-2107 состоит из нескольких элементов. Основным является радиатор – по нему циркулирует теплоноситель.

  • кожух с заслонками и механизмом управления последними;
  • электрический вентилятор печки;
  • несколько воздуховодов;
  • кран.

В устройстве рассматриваемой системы нет электроники и каких-либо сложных механизмов, что и обусловливает во многом ее надежность и простоту обслуживания.

Обогрев в 2107-й модели происходит благодаря циркуляции охлаждающей жидкости по большому контуру предназначенной для нее системы. Поступает тосол от мотора через патрубок непосредственно в радиатор печки, расположенный под приборной панелью. Интенсивность циркуляции регулирует специальный кран, подключенный тросовой тягой к рычажку, выведенному в салон.

Воздушный поток с помощью специальных рукавов распределяется по направлению к:

  • центральной части салона;
  • лобовому и боковым передним стеклам;
  • ногам водителя и пассажиров.

В печках ВАЗ для усиления теплообмена используется и электрический вентилятор. Находится он в корпусе обогревателя и располагается непосредственно за радиатором. У этого узла есть две скорости.

Дополнительно в системе установлено три заслонки. Одна из них регулирует подачу воздуха, забираемого извне. Следующая помогает эффективнее распределять его по рукавам. Водитель может выбрать, куда направлять тепло предпочтительнее в данный момент: на лобовое или боковые стекла либо непосредственно в салон. Последняя заслонка отвечает за подачу горячего потока к ногам.

Приток уличного воздуха обеспечивают заборники, находящиеся на самом капоте. Здесь имеется специальная система, помогающая отделить от него капли воды.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
