Снятие и установка коробки передач

Снимаем коробку передач для ее ремонта или замены, а также при демонтаже двигателя.
Работу выполняем с помощником на смотровой канаве или эстакаде.
Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи.
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра и воздухозаборника»).
Снимаем стартер (см. «Снятие и проверка стартера»).
Снимаем левый и средний грязезащитные щитки силового агрегата (см. «Снятие грязезащитных щитков моторного отсека»).
Отсоединяем колодки проводов от выключателя света заднего хода (см. «Снятие выключателя света заднего хода») и датчика скорости (см. «Снятие датчика скорости автомобиля»).
Сливаем масло из коробки передач (см. «Замена масла в коробке передач»).
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра и воздухозаборника»).
Отсоединяем трос привода выключения сцепления от рычага вилки механизма выключения сцепления и кронштейна на коробке передач (см. «Замена троса привода выключения сцепления»).
Отсоединяем тягу управления коробкой передач от хвостовика шарнира штока переключателя передач (см. «Снятие и разборка механизма управления коробкой передач»).
Снимаем левую растяжку передней подвески (см. «Снятие растяжки»).

Ключом «на 10» отворачиваем три болта крепления нижней крышки картера сцепления…

…и снимаем ее.

Ключом «на 19» отворачиваем гайки двух болтов крепления картера сцепления к картеру коробки передач (которые крепят также кронштейн реактивной тяги), удерживая болты от проворачивания головкой
того же размера.

Отводим реактивную тягу с кронштейном от коробки передач.
Снимаем приводы передних колес (см. «Снятие приводов передних колес»).

Головкой «на 19» с удлинителем ослабляем два болта верхнего крепления коробки передач к блоку цилиндров, которые одновременно крепят кронштейн крепления держателей жгута проводов.

Головкой «на 13» отворачиваем болт крепления кронштейна катушки зажигания к картеру сцепления…

…и вынимаем из отверстия картера сцепления болт с шайбой.

Головкой «на 19» с длинным удлинителем ослабляем гайку нижнего заднего крепления коробки передач к блоку цилиндров.

Головкой «на 19» ослабляем болт нижнего переднего крепления коробки передач к блоку цилиндров.

Устанавливаем через деревянные бруски под поддон картера двигателя и картер коробки передач регулируемые упоры.

Головкой Е‑14 отворачиваем два винта крепления кронштейна передней левой опоры силового агрегата к опоре.

Головкой «на 15» отворачиваем три гайки крепления кронштейна левой опоры силового агрегата к коробке передач…

…и снимаем кронштейн.
Полностью отворачиваем болты и гайку крепления коробки передач.

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины сцепления, чтобы не повредить
их.
Перед установкой коробки передач наносим тонкий слой смазки ШРУС‑4 на шлицевой конец первичного вала. Для облегчения операции по установке коробки передач вворачиваем направляющую шпильку
М12×1,25 мм (с пропиленным шлицом под отвертку…

…в переднее нижнее резьбовое отверстие блока цилиндров.
Вводим первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы направляющая шпилька вошла в соответствующее отверстие картера сцепления, а
штатная шпилька картера сцепления – в отверстие блока цилиндров, досылаем коробку передач до упора в блок цилиндров двигателя. Отверткой выворачиваем направляющую шпильку из отверстия блока
цилиндров. Дальнейшие операции по сборке проводим в обратной последовательности. Заливаем масло в коробку передач

Периодичность смены и типы используемого масла

Согласно предписаниям производителя, трансмиссионное масло в старых Грантах следует менять примерно с периодичностью в 70 000 километров пробега, или раз в пять лет (в зависимости от того, что наступит ранее). В случае с коробкой 2181 масло придется менять почти в три раза реже — раз в 200000 километров. Еще один важный аспект, который касается обслуживания КПП, — проверка уровня масла и его консистенции. Для более старых коробок установлен срок в 15 000 километров пробега между проверками, и в них имеется специальный щуп для контроля уровня. Коробка 2181 же не предусматривает контроль за уровнем масла, поэтому щупа в конструкции нет.

Вдобавок в коробках 2181 и 2190 значительно отличается объем масляного картера трансмиссии — в старых коробках он равен 3,3 литра, в новых — 2,2. Обязательно помните об этом при замене масла — недостаточный уровень масла (равно как и избыточный) на пользу коробке точно не пойдет.

Как правило, заводское масло, которое залито в коробки «Гранты», является полусинтетическим и относится к классу GL-4. Ниже приведены сведения о типах заливаемого заводского масла (это не значит, что стоит заливать именно такое — на рынке есть и более качественные варианты, но данные сведения могут пригодиться в том случае, если вы решили долить масло, а не производить полную замену):

— Для коробки 2190: ЛукОйл ТМ-4 и РОСНЕФТЬ KINETIC 80W85 (данные марки масел использовались недолго, в течение нескольких месяцев с начала выпуска Лада Гранта), ТАТНЕФТЬ ТРАНСЛЮКС маркировок ТМ-4-12, 75W85 (использовались с 2012 года);

— Для коробки 2181: ТАТНЕФТЬ ТРАНСЛЮКС и РОСНЕФТЬ KINETIC маркировки 75W85.

Неисправности КПП на Ладе Гранта и методы их устранения

Сперва нужно отметить недочеты механической коробки как более дешёвого и популярного варианта трансмиссии на этих автомобилях. Наглядно проблемы и их выходы их них представлены в таблице.

Тип неисправности

Способ решения

Шумы при работе трансмиссии

Изношены зубья шестерен. Замена шестерен.
Сильный износ подшипников. Замена подшипников.
Уровень масла ниже допустимого. Долить масло и устранить утечку, если таковая имеется.

Тяжело переключать передачи

Сцепление выключается не полностью Устранить проблему со сцеплением.
Тяга привода механизма переключения передач повреждена. Устранить деформацию тяг.
Ослабили крепления механизмов. Затянуть крепления.
Не отрегулирован привод. Отрегулировать привод.
Сломаны пластиковые элементы привода. Замена изношенных деталей.

Передачи выключаются сами по себе

Износ зубьев синхронизаторов на шестерне. Заменить элементы изношенные.
Повреждение и износ опор двигателя. Установить новые опоры.
Не отрегулирован привод механизма переключения передач. Отрегулировать привод.

Посторонний шум при включении передач

Не выключается сцепление. Отрегулировать сцепление, устранить неисправности.
Изношено кольцо, блокирующее синхронизатор. Заменить кольцо.

Утечка масла

Износ сальников. Проверить все имеющиеся в КПП сальники и заменить изношенные.
Ослабло крепление картера, крышки КПП, сливной пробки. Затянуть ослабленные элементы, при необходимости заменить герметик.

Неисправности КПП зачастую тесно связаны с неисправным сцеплением. Характерные признаки могут указывать на множество поломок. Детальная и более объективная диагностика проводится только после демонтажа КПП и ее полной разборки для выявления проблем.

Новичкам и не имеющим представления о техническом устройстве этого агрегата заниматься ремонтом не рекомендуется. Дело в том, что коробка передач представляет собой сложный механизм со множеством деталей. При неумелом ремонте велика вероятность получения ещё больших проблем вплоть до полного выхода из строя агрегата.

При обращении в автосервис следует учитывать, что далеко не каждый механик имеет соответствующую квалификацию, а ремонт КПП Лада Гранта с тросовым приводом может влететь в круглую сумму.

Например, замена сальников подразумевает полный разбор КПП и оценивается в среднем не менее 6 000 рублей. Можно выполнять ремонтные работы и своими руками. Да, это сэкономит деньги, а вот свободного времени отнимет много, к тому же потребуется помощник. Как вариант, при серьезных проблемах автолюбители попросту меняют КПП в сборе. В некоторых случаях это единственное рациональное решение.

Неисправности АКПП

Чтобы самостоятельно выявить проблемы автоматической коробки передач, следует проехаться на автомобиле. Характерные признаки неисправности КПП:

  • передачи не включаются;
  • сильные рывки при движении;
  • мигание соответствующих индикаторов;
  • утечка трансмиссионного масла.

Наличие этих проблем говорит о необходимости срочного ремонта КПП. А неисправности АКПП влияют и на роботизированную трансмиссию. Робот является неким средним вариантом между АКПП и МКПП, а потому на него могут распространяться поломки и той и другой трансмиссии.

Выполнить ремонт АКПП в домашних условиях не представляется возможным. Устройство автомата и  робота в частности слишком сложное и самостоятельно не проводится. Более того, этим занимаются даже не все сервисные центры. Опытный автовладелец сможет устранить самые простые неисправности, такие как утечка масла и проблемы с самопроизвольным включением передач. Причем в последнем случае речь идёт о зачистке контактов.

Чаще всего владельцы Лады Гранта на АКПП могут сталкиваться такими с типичными для этой трансмиссии проблемами.

Интересные факты

Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:

  • КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
  • Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
  • Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
  • Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.

Регламент по замене масла в КПП от АвтоВаза

Менять масло в КПП-2181 надо в одном случае – если пробег превысил 200000 км.

По идее, здесь указан весь срок службы автомобиля, а цифры взяты из регламента.

Два первых действия по демонтажу

Тонкий хомут, который крепит шланг расширительного бачка, тоже снимают (см. фото).

В ролике показано как можно заменить масло

своими руками вкоробке передач с тросовым приводомLADA Granta Liftbek,.

Замена масла в КПП на Лада Гранта

Замена масла

своими руками.

Отключите пару разъёмов: ДМРВ и разъём клапана адсорбера. Первый из них – овальный (фото ниже). А второй отключают так: поджимают язычок, отводят клеммник.

Долой все клеммники!

Корпус фильтра на финальном шаге можно отвести в сторону. Разъединять его с гофрой не нужно.

Резиновые крепления можно победить так: резинку удерживают плоскогубцами, а корпус отводят назад (влево, вперёд). Начните с правой передней опоры.

Разведка боем

Мы пытаемся снять выключатель заднего хода. На картере ищем пластиковый разъём (см. фото) и сразу отключаем его.

Вид на картер КПП из-под капота

Круглым ключом «на 22» постарайтесь выкрутить корпус выключателя. Отмените замену, если нельзя выполнить ничего – ни вывернуть «верхнюю» пробку, ни снять выключатель.

Когда выключатель возвращают на место, резьбу обрабатывают герметиком. Момент затяжки должен составлять 28-45 Нм.

Подробный алгоритм по замене масла в ТРОСОВОЙ КПП

Масло из КПП Лада Гранта сливают через «нижнюю» пробку. Её откручивают ключом «на 17».

Самое простое – слить масло

Откручивать пробку надо так: делаем 1-2 оборота ключом, затем подставляем ёмкость. А дальше выкручиваем пробку рукой.

Когда жидкость вытечет, протираем поверхность картера. Закручиваем пробку обратно (момент сил – 29-46 Нм). Готовимся выполнить заправку.

Шланг и воронка готовы к работе

Особенности устройства КПП

Итак, если вы не хотите заниматься плановой заменой трансмиссионного масла, то стоит приобрести комплектацию Гранты «Люкс» и получить АКПП Jatco, произведенной в Японии. У нее есть свой ресурс – всего 5 лет, но на этот период производитель гарантирует, что проводить работы с коробкой необходимо будет только в случае поломки. АКПП уже заправлена специальной жидкостью, и замена ей не потребуется в течение всего периода использования. Доливка масла также не нужна.

Тросовой механической коробке передач необходимо уделять больше внимания в плане уходы, но проработать она может гораздо дольше. Как такового срока службы у нее нет – вы можете по необходимости обновлять ее части и менять смазку, тем самым увеличивая продолжительность ее бесперебойной работы.

Замена ГРМ ремня на 8 клапанной Лада Гранта

В основе этой коробки передач лежит модель, впервые установленная на ВАЗ-2108. Ее несколько изменили и модернизировали. Слабые места в прежней версии:

  • большой ход рычага;
  • нечеткая схема включения;
  • высокая вибрация;
  • затрудненное переключение передач.

Производитель постарался исправить эту ситуацию. И на авто Лада Гранта тросовый привод позволил сделать более четкими переключение скоростей. Кроме того, в новой коробке передач изменился механизм переключения, которые теперь не купается в трансмиссионном масле, а устанавливается в последнюю очередь отдельным модулем. Его легче ремонтировать и собирать при производстве. Также в ней воплощены немецкие технологии, и в коробке передач появилась трехмерная пластина, задающая усилия при переключении скоростей.

Тросовый привод пришел на место старых тяг, которые сейчас уже не используется ни одним производителем при сборке коробок. Рациональность его использования была также, как и все нововведения, просчитана при помощи компьютерной программы.

Это интересно: Какие свечи зажигания лучше для Лада Ларгус 16 клапанов?

Шумоизоляция КПП

Автовладельцы Лады Гранты, как и других моделей ВАЗ, часто жалуются на шум со стороны КПП. Чаще всего это вина механической коробки. Причин масса, проблема может скрываться в конструктивных дефектах или износе. Еще виной всему бывает какая-то незначительная мелочь. Зачастую источником шума трансмиссии становится трос сцепления, который передает вибрацию от вилки переключения передач. Чтобы устранить эту проблему, потребуется провести шумоизоляцию КПП, которая заключается в установке прокладки между тросом и КПП.

Порядок действий выглядит следующим образом.

  1. С вилки демонтировать наконечник тросика.
  2. Открутить наконечник.
  3. Снять с троса пыльник и резиновый упор.
  4. Вместо вставки следует установить резиновую шайбу диаметром 35 мм.
  5. К пластиковому упору троса приклеить кусок пористой резины и дополнительно зафиксировать на несколько оборотов изолентой. Собрать все в обратной последовательности.

После того как все будет собрано, нужно подложить прокладку из резины толщиной 2–3 мм под наконечник тросика сцепления и вилку механизма переключения передач. Затем останется лишь отрегулировать педаль сцепления. После такой своеобразной шумоизоляции посторонние звуки при эксплуатации фактически исчезают.

Но в зимнее время могут наблюдаться некоторые вибрации. Всё из-за того, что при понижении температуры воздуха резиновые прокладки твердеют и не могут нормально функционировать. Других способов звукоизоляции для КПП Лады Гранта нет. Есть некоторые методы, но они малоэффективны. Можно провести шумоизоляцию пола, но вибрация все равно даст о себе знать.

КПП с тросовым приводом лишена необходимости проведения звукоизоляции.

Комплектация Lada Granta разными коробками передач

Постепенно МКПП уходит в прошлое, потому даже на автомобилях «Лада» давно появились новые коробки передач. Конкретно на «Лада Гранта» рестайл от 2018 года ставят три типа трансмиссии – механическую, автоматическую и роботизированную. Коробки неплохие и имеют мало недостатков. Если владельцы на что-то жалуются, проблему оперативно исправляют.

Механика

На заводе не стали изобретать велосипед и решили идти по накатанной – модернизировать старую трансмиссию, которая впервые появилась еще на ВАЗ-2109.

КПП «Лада Гранта»

Сначала модернизированная коробка получила индекс 2180 и была доработанной версией на тягах от «девятки». После этого производитель решил идти в ногу со временем и сделать коробку тросовой, которая получила индекс 2181. Коробка получилась хорошей, несмотря на неудачный старт. Все недостатки данной версии трансмиссии оперативно исправили. Некоторые утверждают, что новая КПП на «Гранте» – старая, отданная на растерзание «Рено», однако это далеко не так.

Понятное дело, что при выходе тросовой КПП автомобиль немного подорожал. Однако компания АвтоВАЗ утверждает, что за этим типом трансмиссии будущее.

Они правы, но у новой коробки были недостатки. Первая ревизия оказалась крайне неудачной, и владельцы засыпали компанию негативными отзывами – отмечали повышенный уровень шума и более низкую надежность. Все проблемы оперативно устранили, но неприятный осадок у многих остался.

Плюсы:

  • переход на тросы;
  • уменьшение вибраций ручки КПП и посторонних звуков;
  • хорошая четкость включения передач;
  • уменьшение объема заливаемого масла.

Коробка приобрела определенную надежность за счет тросов.

Из минусов – производитель старается экономить на всем. Поэтому металл шестерней не отличается качеством, и они слизываются. Есть риск выхода из строя тросового привода, однако он невелик. Несмотря на отсутствие вибраций рукоятки, коробка передач «Гранта» начала выть. Вой происходит как раз из-за низкой точности обработки шестерен и конструктивно устранить недостаток возможности нет. Оборудование завода не позволяет произвести обработку с нужной точностью.

Автомат

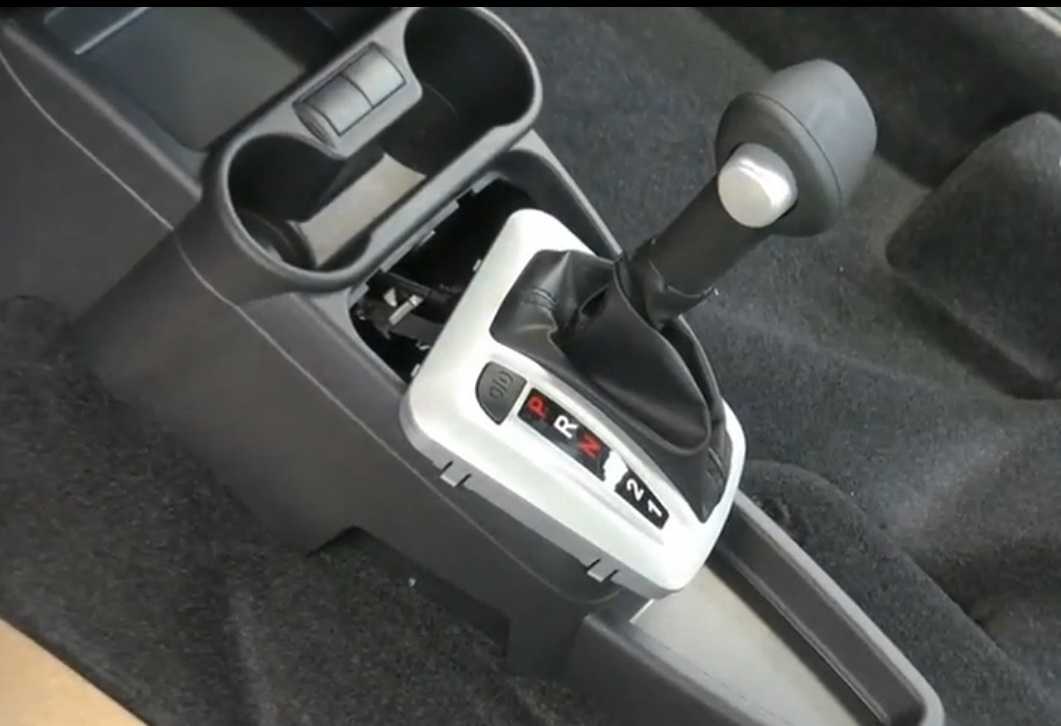

В качестве «автомата» на «Гранту» седан и лифтбек предлагается четырехступенчатая АКПП Jatco. Эта модель трансмиссии, в отличие от МКПП и «робота», ничем не примечательна. Такая же модель трансмиссии поставляется на иномарку «Датсун».

АКПП «Лада Гранта»

Из плюсов – то, что это автомат на «Ладе». Неплохая динамика разгона, уверенные переключения, долговечность, простота конструкции. Масло можно лить и недорогое.

Из минусов – 4 передач явно мало, повышенный расход топлива. В режиме Drive на холостых оборотах повышенные вибрации.

Робот

Как и в случае с механикой, роботизированную коробку на «Гранте» модернизировали, новая версия называется АМТ-2.0. Владельцы очень тепло отзываются о данном типе трансмиссии и коробка 5 АМТ на «Гранте» является лучшей.

Среди плюсов у нее – цена, быстрые и прогнозируемые переключения, наличие торможения двигателем, топливная экономия, ползущий режим.

Ползущий режим сильно экономит силы в пробке. При отпускании тормоза машина плавно трогается со скоростью 5-10 км/ч, позволяя работать только этой педалью. Она определенно стоит переплаты в 25 тысяч рублей.

Из минусов стоит отметить ресурс, как и у большинства дешевых роботов. Субъективно некоторым не нравится базовый режим робота – приходится постоянно ездить в режиме «спорт». Также при трогании в горку задним ходом машина немного скатится вперед. Датчик скорости показывает слегка заниженные значения.

== Разборка дифференциала ==

Зажимаем ведомую шестерню главной передачи в тиски с накладками губок из мягкого металла.

Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала.
Оперев ведомую шестерню главной передачи на губки тисков (с накладками губок из мягкого металла)…

…молотком с пластмассовым наконечником (или наконечником из мягкого металла) выбиваем коробку дифференциала из ведомой шестерни.

Вставив притупленное зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу, увеличивая зазор.

Затем, установив в образовавшийся зазор две монтажные лопатки…

…спрессовываем ими подшипник.

Снимаем задающее кольцо датчика скорости

При последующей сборке лапки задающего кольца должны быть установленны в более глубокие пазы на торце коробки дифференциала.

Проворачивая, вынимаем шестерни приводов колес из коробки дифференциала.

Щипцами для снятия стопорных колец снимаем стопорное кольцо с оси сателлитов.

Вынимаем ось сателлитов и сателлиты из коробки дифференциала.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

== Разборка и сборка синхронизатора ==

Синхронизаторы I–II, III–IV и V передач разбираются и собираются одинаково.
Разборку и сборку синхронизатора показываем на примере синхронизатора V передачи.
Перед разборкой помечаем блокирующие кольца и их положение относительно муфты синхронизатора. Снимаем блокирующие кольца. Помечаем положение ступицы относительно муфты и положение сухарей
относительно пазов ступицы, с тем чтобы при последующей сборке они были установлены на прежние места.
Для разборки синхронизатора…

…аккуратно сдвигаем муфту по ступице, придерживая рукой шарики от «выстреливания».

Детали синхронизатора V передачи:
1 – муфта;
2 – шарик;
3 – сухарь;
4 – пружина;
5 – ступица.
Перед сборкой осматриваем детали синхронизатора. Забоины и сколы на шлицах ступицы и муфты, зубчатых венцах блокирующих колец и муфты – недопустимы. Дефектные детали заменяем новыми. При
значительном износе рабочей конической поверхности блокирующего кольца (минимально допустимый осевой зазор между торцами зубчатых венцов шестерни и блокирующего кольца составляет 0,6 мм) его
необходимо заменить.
Для удобства сборки синхронизатора обильно смазываем пружины, сухари и шарики пластичной смазкой.
Положив ступицу на верстак…

…вставляем в гнезда ступицы пружины, а в пазы сухари – в соответствии с нанесенными ранее метками.
Вставляем подсобранную ступицу в муфту, сориентировав ее так, чтобы при последующей установке шарика…

…он находился бы точно в средней части проточки муфты – в наиболее глубоком ее месте.

Устанавливаем в отверстия сухарей шарики…

…и, поджимая отверткой поочередно каждый шарик…
…вдвигаем ступицу по шлицам муфты.

При установке на вал синхронизатора пазы на муфте и ступице должны быть обращены:
– для синхронизатора I–II передачи – к шестерне I передачи;
– для синхронизатора III–IV передачи
– к шестерне III передачи;
– для синхронизатора V передачи – к упорной пластине подшипников валов.

Пазы на муфте и ступице синхронизатора.

Преимущества и недостатки тросовых КПП

Достоинства:

  • Первым плюсом тросиковой КПП в «Гранте» является механизм переключения. Теперь он не погружен в масло, поэтому в сильный мороз пользоваться проще.
  • Возросла общая надежность узлов КПП, поскольку коробка стала более компактной.
  • Улучшено сцепление на «Гранте» с тросовой КПП. За счет увеличенного диаметра увеличился и момент.
  • Возросла общая комфортность. Передачи втыкаются приятнее, стуков, воя и вибраций стало гораздо меньше.

Главным минусом МКПП 2181 является технология изготовления. Металл на шестернях плохой, его быстро слизывает. Тросовый привод выходит из строя. Радует то, что в последнее время коробку доработали, и она стала надежнее.

Какая трансмиссия лучше?

АвтоВАЗ действительно проделали огромный объем работы с целью предоставления автолюбителям популярной модели с различными типами трансмиссии. И механика, и автомат, и робот имеют свои преимущества и недостатки. Модель с МКПП стала массовой отчасти потому, что является самой доступной. Несмотря на временами возникающий гул и шум, автомобиль с 5-ступенчатой механикой остается неплохим выбором. Но для жителей больших городов лучше всего подойдет авто с АКПП.

Автомат с гидротрансформатором обеспечит комфортное управление машиной и не доставит серьёзных хлопот. Версия модели с АМТ считается технологичной, современной, но одновременно с этим наиболее проблемной. Есть вероятность, что в дальнейшем производитель откажется от робота, отдав предпочтение в сторону вариатора CVT, как это было сделано в Лада Веста. Седан с роботом можно купить как новым, так и с рук на вторичном рынке. Второй вариант самый опасный и непредсказуемый: часто на РКПП еще до 100 тыс. км пробега выходят из строя сервомеханизмы и изнашивается сцепление. Обслуживать и ремонтировать такой узел крайне накладно.

Лада Гранта

Лада Гранта

Интерьер Лада Гранта с АКПП Jatco JF414E

Интерьер Лада Гранта с роботизированной трансмиссией

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

  • Для уменьшения вибрации издаваемые коробкой передач с тяговым приводом были установлены тросы от производителя Atsumitec.
  • Чтобы уменьшить усилие для переключения 1 и 2 передачи производитель установил многоконусные синхронизаторы.
  • Увеличился размер сцепления до 215 мм.
  • В связи с изменением трансмиссионной конструкции, стартер пришлось расположить вдоль мотора, а не КПП.
  • Для облегчения переключения передач пришлось уменьшить угол скоса зубьев синхронизатора со 125 градусов до 100.
  • Для устранения течи масла конструкторы перенесли механизм выбора передачи наверх. Но, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции.
  • Уменьшился объем заливаемого смазочного материала с 3,3 л до 2,2 л.
  • Установлена селекторная пластина, которая позволяет более четко переключать передачи.
  • Совершен переход с минерального масла на полусинтетическое.
  • Чтобы случайно не включить задний ход была разработана специальная блокировка.

Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

  1. ведущая шестерня главной передачи;
  2. вторичный вал;
  3. первичный вал;
  4. вилка включения пятой передачи;
  5. вилка включения третьей и четвертой передач;
  6. выключатель фонарей заднего хода;
  7. картер сцепления;
  8. механизм переключения передач;
  9. центральный фиксатор.

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

Каталожные номера и производство

Как известно, аналоги КПП выпускаются редко, а на отечественные автомобили тем более.

Поэтому, для коробки передач с тросовым приводом Лада Гранта существует один каталожный номер – 21810-1700012-00.

Поэтапная инструкция по замене

Предположим, что менять масло в коробке ВАЗ 2181 будем в обычном гараже, в котором не предусмотрена ни яма, ни подъемник.

  1. С помощью ножа в канистре вырезаем боковую поверхность.

    Канистра со срезанной боковой поверхностью

  2. Перед началом работы как следует, прогреваем КПП ВАЗ 2181. Тоесть необходимо сначала прогреть двигатель, а потом проехать километров десять, чтобы шестерни успели  разогнать  масло по всей трансмиссии.
  3. Поднимаем правую сторону автомобиля ВАЗ 2181 с помощью домкрата. Ставим подставку или же какой-нибудь надежный и прочный брусок и затем опускаем автомобиль. Ни в коем случае не проводите работы под авто, который стоит лишь на одном домкрате.

    Приподнятая с помощью домкрата машина

  4. В случае если пол холодный, то можно положить лист фанеры под автомобиль.
  5. Если предусмотрена  защита картера, то в ней обязательно есть вырез под масляной пробкой. Пробка располагается на левом фланце коробки передач снизу,  в случае если отсутствует, то нужно будет снять защиту двигателя. Щеткой по металлу чистим пробку. Протираем ветошью поверхность около нее. С помощью ключа «на 17» откручиваем , предварительно поставив под нее канистру. Жидкость, которая стекает должна быть теплой, а не горячей. Ожидаем приблизительно 10-15 минут полного слива, а затем  закручиваем пробку.

    Расположение пробки на фланце коробки передач

  6. С помощью ножа вырезаем у  пластиковой бутылки дно.

    Пластиковая бутылка со срезанным днищем

  7. Воздушный фильтр нужно снять вместе с впускным патрубком. Чтобы это сделать нужно, снять клемму с датчика расхода воздуха.

    Снятие клемма датчика расхода воздуха

  8. У дросселя и патрубка откручиваем хомуты и снимаем впускной узел полностью.
  9. Извлекаем масляный щуп на коробке передач. Он располагается вверху.

    Расположение щупа

  10. Ставим горлышко 1.5 л пластиковой бутылки к отверстию под пробку. Применяя бутылку, в качестве воронки, заливаем  (чуть меньше 3-х литров). Смотрим, не течет ли масло с пробки под автомобилем. Для этого необходимо подождать около десяти минут.

    Применение пластиковой бутылки для заливки жидкости

  11. Удостоверившись в герметичности, устанавливаем защиту двигателя (в случае если приходилось снимать), опускаем авто с подставки. Далее, нужно долить до уровня «МАХ» воспользовавшись щупом. Всего же в коробку должно войти 3,2 л.

    Отвинченный щуп

  12. Ставим   впускной патрубок с фильтром.

Проверять масло в коробке передач автомобиля ВАЗ 2181 необходимо каждые 15000 км. Уровень  проверяется только на остывшей КПП, при заглушенном двигателе, положение автомобиля должно быть строго горизонтальное.

Чтобы было удобно, возможно придется снять воздушный фильтр двигателя. Для того чтобы узнать, какое количество жидкости в КПП ВАЗ 2181 нужно:

  1. взять щуп;
  2. протереть его ветошью и потом вставить его в отверстие картера;
  3. опять вытащить щуп и просмотреть уровень.

Обязательно, уровень жидкости в коробке передач должен перебывать меж отметками «MIN» и «МАХ».

Замена масла на Гранте: коробка передач

Итак, хотя коробка 2181 стала более надежной, как и в любом другом агрегате, смазочную жидкость рекомендуется периодически менять. В противном случае ресурс КПП может значительно сократиться, а также с пробегом возможны проблемы во время эксплуатации (шум, вой КПП, проблемы с включением передач и т.д.);

При этом регламент замены масла в КПП АвтоВАЗ определяет, что менять масло нужно только при необходимости ремонта КПП при ее разборке, а также в том случае, если пробег превысил отметку в 200 тыс. км.  Другими словами, масло залито на весь срок службы автомобиля.

Обратите внимание, хотя масло в трансмиссии, особенно механической, не испытывает таких нагрузок, как моторное в двигателе или ATF в АКПП, оно также имеет свойство стареть, загрязняться и терять полезные свойства. Более того, это происходит, в среднем, уже к 80 тыс. км

пробега

км. пробега.

Также следует учитывать особенности эксплуатации ТС, нагрузки на трансмиссию, само качество трансмиссионного масла, возможные незначительные утечки через сальники, прокладки и уплотнители

Вполне очевидно, что вопросу состояния и уровня масла в КПП следует уделять повышенное внимание. Простыми словами, смазку нужно освежать и менять.   . Что касается самой замены, для этих целей нужно выкрутить сливную пробку, также выкрутить пробку контрольного отверстия уровня масла, слить отработку и залить свежее масло в КПП

Заливку вполне можно осуществить через выключатель заднего хода

Что касается самой замены, для этих целей нужно выкрутить сливную пробку, также выкрутить пробку контрольного отверстия уровня масла, слить отработку и залить свежее масло в КПП. Заливку вполне можно осуществить через выключатель заднего хода.

Также многих интересует, какое масло залито в КПП Гранта на заводе. Как правило, на заводе в коробку  2181 Лада Гранта льют Татнефть Транслюкс  75W85 или Роснефть Kinetic Service 75W85. Это масла класса GL-4.  Для полной замены необходимо иметь 2.2 литра трансмиссионного масла.

С учетом того, что в мануале не указано, какое масло заливать в коробку Гранты с тросовым приводом, можно подбирать продукты, указанные выше. Также следует изучить рекомендации в руководствах для других моделей с КПП 2181, что позволяет расширить список масел, то есть использовать аналоги.

Например, подойдет масло G-BOX Expert  80W85 или 75W90; Gazpromneft  80W90 или 80W85, ТНК TRANS KP 80W85 или ТНК TRANS KP SUPER 75W90, ЛУКОЙЛ ТМ-4 75W85, 75W80, 80W85, 75W90 или 80W90, Роснефть KINETIC 80W85, SHELL SPIRAX S5 ATE или TRANSAXLE OIL 75W90 и т.д. Также можно подбирать и другие аналоги (Liqui Moly, ZIC и т.п.).

Главное, чтобы продукт соответствовал  классу GL-4 или GL-4/GL-5, но не GL-5, а также всем рекомендуемым производителем допускам и стандартам. Дело в том, что масла GL-5, с одной стороны, считаются более современным вариантом, однако они больше рассчитаны на защиту шестерней и нагруженных поверхностей. При этом сильно изнашиваются синхронизаторы коробки передач, которые выполнены из мягких сплавов.

Также при выборе масла для КПП Гранта нужно учитывать и температурный диапазон, в рамках которого эксплуатируется тот или иной автомобиль. Коротко, если зимой температура не опускается ниже -12 и не поднимается выше  +50 по Цельсию, тогда подойдет масло 85W90.

Снижение температуры до -26 говорит о необходимости заливать  в коробку 80W90. Если летом температура поднимается выше  +35, а зимой падает до -40, тогда оптимально использовать масла 75W80 или 75W85. В случаях, когда летом повышение температуры доходит до +45, а зимой показатель снижается до -40,  тогда подойдет трансмиссионное масло с индексом вязкости 75W90.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
КАМАЗ РУ
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
